Регулировка реле давления для гидроаккумулятора: инструктаж по настройке оборудования + советы специалистов

Неполадки с гидроаккумулятором

Самая распространенная неисправность – снижение давления внутри водопроводной сети. Причина одна – упало давление между резиновой мембраной и стальными стенками гидроаккумулятора. В заводских условиях внутрь гидробака закачивают азот под давлением 1,5 атм. Оно создает напор внутри водопроводной сети путем давления на мембрану, в которую насосом закачивается вода из скважины или колодца.

Снижается давление азота по разным причинам, но чаще за счет слабой удерживающей способности ниппеля. Решить эту проблему несложно самостоятельно. Для этого используют автомобильный манометр, который проверяют давление, установив его на ниппель. Последний расположен с противоположной стороны от входного патрубка гидробака.

  • Снимают защитную крышку ниппеля, изготовленную из пластмассы.
  • Устанавливают манометр, проверяют давление внутри емкости.
  • Если параметр занижен, через тот же ниппель обычным автомобильным насосом закачивают воздух до нужного значения.
  • Закрывают ниппель крышкой.

Даже если после этого быстро падает давление в используемом гидроаккумуляторе, причину нужно искать в другом. Чаще это подтеки в стыках водопроводной системы. Поэтому надо в первую очередь исследовать всю систему водопровода. Обычно проверяют стыки между трубами, места соединений с фитингами, с запорной арматурой, с фильтрами разного назначения, с потребителями и прочими изделиями, установленными в водопроводную систему частного дома. Если подтеки были выявлены, их надо устранить.

Есть еще две причины, по которым гидроаккумулятор не держит требуемое давление. Это все также касается снижения давления азота внутри бака.

  • Со временем на стыке соединения фланец-ниппель появляются участки неплотностей. Через них происходит утечка газа. Чтобы решить данную проблему, необходимо выкрутить ниппель, удалить старый фланец и установить вместо него новый. Запасные части и детали от гидробаков продаются во всех строительных магазинах.
  • То же самое касается стыка фланца и резиновой грушевидной мембраны. Иногда эта проблема решается простым подтягиванием крепежных болтов (их шесть в конструкции емкости).

Иногда в гидроаккумуляторе мембрана просто рвется из-за износа. Чтобы заменить резиновую грушу, нужно разобрать устройство:

  • отключается насос от питания;
  • открывается один из потребителей, сливается вода из водопроводной сети;
  • откручиваются гибкие шланги, соединяющие гидроаккумулятор с водопроводом;
  • откручиваются гаечным ключом шесть болтов, соединяющих фланец с мембраной;
  • снимается фланец, вытаскивается груша;
  • емкость промывается и высушивается;
  • устанавливается новая мембрана;
  • монтируется фланец, который поджимается крепежными болтами;
  • со стороны ниппеля закачивается внутрь емкости воздух с помощью автомобильного насоса до давления 1,5 атм.;
  • подключается гидроаккумулятор гибкими шлангами к водопроводу;
  • настраивается реле давление на включение и отключение насосного агрегата с учетом паспортного давления гидробака.

Такой ремонтный процесс может занять несколько часов. В сервисном центре это сделают за полчаса. Но так как процедуры несложные, их можно провести своими руками.

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

Питание насоса должно быть выключено перед началом работ

Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков.

Выполняется отсоединение проводов

Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера

Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией

Старое реле необходимо снять

Установите новое реле давления, плотно закрутите металлический штуцер
Обращайте внимание на состояние прокладки, не допускайте появления протечек. Установка нового реле давления

Установка нового реле давления

Закрутите провода на клеммнике

Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку.

Подключение питания к прибору

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Принцип работы мембраны в гидроаккумуляторе

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Решить проблему поможет замена мембраны

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Если насос долго не выключается, это может указывать на износ оборудования

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Если насос не включается, возможно, проблема в контактах реле

Что делать, если реле полностью разрегулировано?

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки насосной станции ознакомит рекомендуемая нами статья.

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

  • входной, выходной патрубок;
  • пружины, имеющие разную степень сжатия;
  • клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
  • второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
  • герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Разница для ГА на 50 л и 80 л

Разница в регулировке небольшая, но она есть, а именно:

  • больший порог за счёт большого объёма: если в ГА на 50 л реле давление должно быть 0,8 бар, то на 80 л — 1,3 бар;
  • ГА на 50 л имеет 2 винта, с помощью которых устанавливается давление; ГА на 80 использует для регулировки специальный кран;
  • более высокое оптимальное значение показателей (применяемые параметры представлены в таблице ниже).
Показатель 50 л 80 л
Включение насоса 1,0 1,5
Выключение насоса 2,0 2,5
Давление воздуха 0,8 1,3

И хоть рекомендации по установки гидроаккумуляторов идентичны, они отличаются своим способом регулировки и значениями.

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

  • Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
  • Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
  • Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

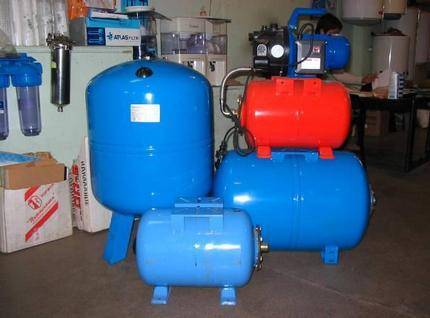

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.


Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

  • Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
  • Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
  • дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
  • максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

  1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
  2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
  3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
  4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
  5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
Как настроить реле давления на насосной станции? (видео)

Какие характеристики следует менять?

Простой блок управления имеет две изменяемые характеристики:

  1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
  2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы  до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

Ситуация Регулируемые точки Вариант переделки
Помпа долго работает не останавливаясь Следует изменить верхнюю отсечку остановки помпы 1-й: понизить ΔР (точка пуска сохранится), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из крана Следует поднять давление пуска, сохранить давление отключения Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напор Следует повысить давление включения Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напор Следует снизить давление пуска Ослабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать реже Следует повысить давление отключения Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Назначение шкафа управления насосом

Подключение насоса к автоматике не обходится без установки электрического шкафа. Особенно он важен в системе водоснабжения, работающей от погружного агрегата. Внутри шкафа размещают все узлы управления, контроля и предохранители.

Установленными в шкафу автоматами выполняют плавный пуск двигателя. Легкий доступ к оборудованию позволяет регулировать частотный преобразователь, измерять характеристики тока на клеммах, регулировать скорость вращения насосного вала. Если используется несколько скважин с насосами, все приборы управления можно разместить в одном шкафу. На фото показана типичная схема оборудования, которая может находиться в шкафу.

На видео рассказывают об управлении насосом:

Выбор датчика давления воды для насоса (блока управления)

При выборе блока управления для водоснабжения обращают внимание на следующее:

  • значение рабочего давления должно быть равным, но лучше должно несколько превышать таковое в системе;
  • пороговые величины сработки должны укладываться в диапазон (мин./макс.) мПа трубопровода с запасом;
  • параметры тока, напряжения должны соответствовать сети. Обычно потребуется только учесть фазность;
  • температурный режим. Есть изделия, не работающие при t° ниже +5° C и при превышении влажностью 70%;
  • есть модели с обратным клапаном, манометром, встроенным датчиком холостого хода (в ЭРД почти всегда, в электромеханике — не во всех моделях). Конечно же, такие экземпляры лучшие, более продвинутые;
  • второстепенные параметры: пыле- и влагозащищенность (минимум IP 44, а лучше 54, 65), тип резьбы (впрочем, можно подобрать переходники), вес и габариты.

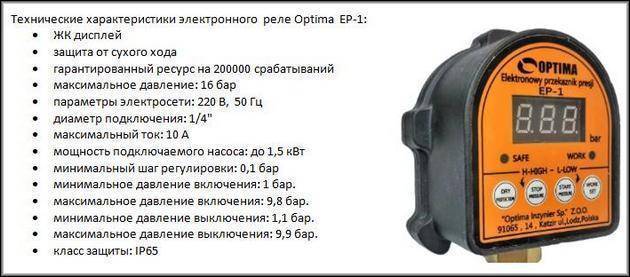

Пример параметров электронного контроллера давления воды:

Ниже несколько советов по выбору:
