Выгребная яма своими руками: разбор популярных вариантов обустройства

Строительство выгребной ямы из кирпича

Значительный плюс кирпичной выгребной ямы – долговечность. Сооружение способно прослужить более полувека. Кроме того, такой резервуар пригоден к ремонту.

Шаг №1. Расчет объема материалов

Чтобы правильно построить выгребную яму из кирпича, нужно сделать план сооружения и провести предварительные расчеты. Следует рассчитать количество штук материала и определить число рядов. Для этого предполагаемую высоту стен делят на высоту кирпичного ряда, не забывая прибавлять по 6 мм на швы.

Приблизительно зная число кирпичей в каждом ряду, не трудно будет узнать нужный объем. Чтобы определить количество кирпичей при шахматной кладке, нужно число кирпичей одного ряда умножить на 0,6.

Выгребная яма своими руками: разбор популярных вариантов обустройстваДля сооружения ямы можно использовать даже бывший в употреблении красный полнотелый кирпич, имеющий сколы и небольшие трещины

При возведении кирпичной стены кладку выполняют на цементно-песчаный раствор, приготовленный в пропорции 1:4.

Шаг №2. Земляные работы и кладка стены

Выкопать котлован можно самостоятельно, вооружившись штыковой лопатой, либо же применив средства малой механизации. Форма котлована может быть любой: круглой, квадратной, прямоугольной. На этом же этапе выкапывают траншею глубиной 55 см под прокладку канализационных труб.

Для сооружения поглощающей конструкции дно ямы засыпают дренажным слоем толщиной минимум в 100 см, при сооружении герметичного накопителя – заливают цементной стяжкой.

Выгребная яма своими руками: разбор популярных вариантов обустройстваКладку стен выполняют в шахматном порядке так, чтобы вертикальные швы между рядами не образовывали единой линии; толщина сплошного сечения может составлять один кирпич или в полкирпича

Выложенные из кирпича стены необходимо оштукатурить раствором цемента. Для достижения полной герметичности поверхность покрывают битумной мастикой, а для удлинения срока службы штукатурки – проводят железнение.

В качестве перекрытия лучше всего подойдет армированная железобетонная стяжка. По бокам яма должна перекрываться на 25-30 см.

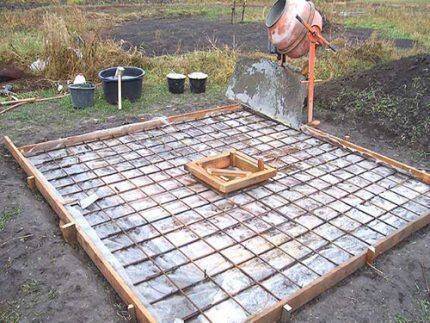

Для создания перекрытия собирают опалубку из деревянных досок. Внутри нее заливают бетон в два слоя. Для этого сначала выливают раствор толщиной 7-8 см.

Выгребная яма своими руками: разбор популярных вариантов обустройстваСверху первого слоя укладывают решетку из арматуры, выдерживая шаг между прутьями в 10 см, выстеленную обрешетку заливают вторым слоем раствора

В полости перекрытия делают ревизионное отверстие диаметром 700 мм.

После схватывания бетона перекрытие накрывают рубероидом, полиэтиленовой пленкой или любым другим гидроизоляционным материалом. Готовую конструкцию присыпают мягкой глиной и грунтом.

После завершения организации канализации с выгребной ямой, вам остается лишь следить за наполнением резервуара и по мере необходимости привлекать для откачки ассенизаторскую технику.

Достоинства и недостатки

Основным достоинством выгребной ямы с переливом является отсутствие потребности в частой чистке ассенизаторской техникой. Кроме этого, отстоянные воды можно использовать в технических целях: для полива огорода, удобрения земли.

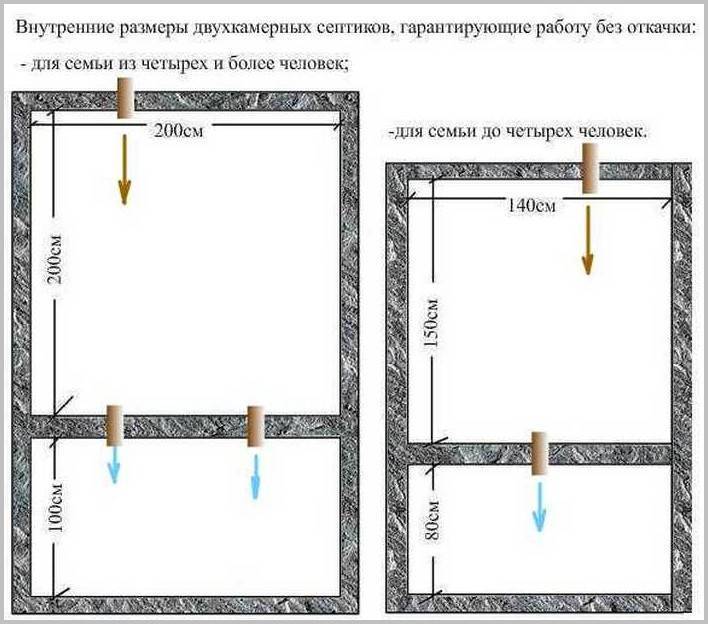

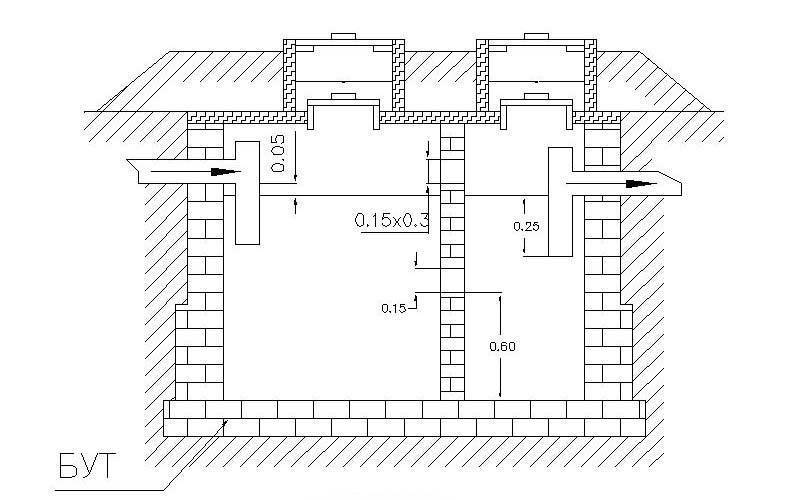

Принцип работы ямы с переливом

Плюсы обустройства переливной выгребной ямы:

  1. Эффективность очистки. Сточная жидкость проходит несколько этапов очистки в черновой емкости, отстойнике и чистовой или фильтрующей;
  2. Высокая производительность. Такие сооружения обустраиваются не менее, чем на 2 кубических метра. Пропускная способность такой ямы выдерживается от 0,2 кубометра в час до 0,5;
  3. Экономия средств на ассенизаторских услугах. Из-за многоступенчатой очистки, твердые отходы отсеиваются в первом, черновом резервуаре, а жидкие перетекают в последующие. Это препятствует переполнению стока и образованию отверделых масс;
  4. Практически полное отсутствие смрада.

При этом, такая конструкция отстойника имеет некоторые недостатки. Из минусов стоит выделить:

  1. Относительную сложность обустройства. Большую роль в работе системы играет угол, под которым подключены трубы, положение резервуаров относительно друг другу и другие особенности;
  2. Дороговизна обустройства. Потребуется оборудовать минимум 2 независимых колодца, это удваивает расходы на постройку переливной выгребной ямы относительно обычного стока.

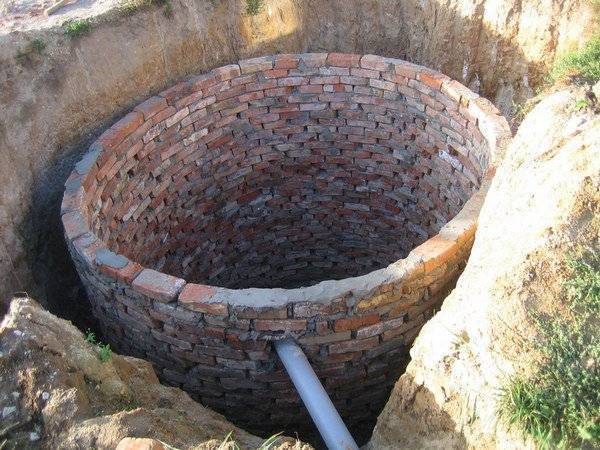

Выгребная яма из кирпича

Выгребная яма своими руками: разбор популярных вариантов обустройства

  1. В первую очередь нам необходимо выкопать котлован. Стандартных и общепринятых объемов сливной ямы нет, поэтому копаете котлован по своим параметрам.
  2. Мешаем щебень, желательно нескольких фракций (размеров), с песком и засыпаем дно котлована. Толщина дренажного слоя примерно 20 см.
  3. По периметру трамбуем дно, здесь мы будем укладывать стену из кирпича.
  4. Возводим кирпичные стены. Делаем обыкновенную перевязку, в шахматном порядке, но вертикальные швы между кирпичами раздвигаем на 4-5 см. Через получившиеся отверстия будет проходить фильтрация сливов.
  5. Между стенкой котлована и кирпичной стеной засыпаем крупный щебень.
  6. Высота стен ямы зависит от толщины крышки. Если вы собираетесь перекрывать выгребную яму бетонной плитой толщиной 20 см., то высота стенок должна составить: высота стены + толщина плиты = уровень вашего участка. В случае «маскировки» ямы грунтом, то стены делаем чуть ниже.
  7. По периметру стены копаем траншею глубиной 30-40 см. и шириной в 20 см. и заливаем бетоном. Одной стороной опалубки у нас служит кирпичная стенка ямы, а второй стороной является стенка траншеи. Получаем бетонный пояс по периметру ямы, который выдержит вес любого перекрытия. Вот почему можно сделать стенки выгребной ямы толщиной в полкирпича.

Выгребная яма из бетонных колец

Использование готовых железобетонных конструкций, в данном случае – бетонных колец, существенно ускоряет строительство, поэтому их используют довольно часто. Такие элементы можно использовать для обустройства и герметичной, и поглощающей выгребной ямы.

В первом случае берут монолитные кольца, а во втором – используют специальные кольца с отверстиями.

Для сооружения проницаемой выгребной ямы, предназначенной для дополнительной очистки перемещенных из септика стоков, можно приобрести бетонные кольца с перфорацией

Конечно, следует использовать целые элементы без трещин, чтобы в процессе эксплуатации сооружение не развалилось.

Чтобы сделать выгребную яму из бетонных колец, следует выполнить следующие шаги:

  1. Выбрать место для сооружения.
  2. Сделать разметку.
  3. Выкопать котлован.
  4. Выровнять дно.
  5. Залить дно ямы бетонной стяжкой.
  6. Установить бетонные кольца.
  7. Проложить необходимые канализационные трубы.
  8. Заделать швы.
  9. Провести работы по гидроизоляции и герметизации.
  10. Выполнить засыпку котлована.
  11. Установить бетонное перекрытие с отверстием и крышкой.
  12. Установить вентиляционные конструкции.

Конечно, для поглощающей выгребной ямы бетонировать дно нет никакой необходимости. Вместо стяжки на дно следует положить слой гравия или щебня, чтобы улучшить дренаж сооружения. А для герметичной конструкции можно найти готовое бетонное кольцо, в котором уже есть дно. Но такие варианты встречаются не часто.

Бетонирование дна выполняют с помощью стяжки толщиной около 10 см. Для придания слою дополнительной прочности в состав добавляют щебень. раствор должен быть максимально однородным, чтобы добиться равномерного высыхания.

Пока стяжка не высохнет, продолжать работы по обустройству выгребной ямы нельзя. Придется подождать не меньше недели. После высыхания на стяжке могут появиться огрехи – трещины, неровности и т.п. Их необходимо устранить с помощью специального ремонтного раствора.

Бетонные кольца следует устанавливать очень аккуратно. Это можно сделать с помощью крана или вручную. Соединения уплотняют с помощью резиновых прокладок, можно использовать старые автомобильные камеры. На стыках кольца изолируют с помощью раствора.

Изнутри гидроизоляцию выгребной ямы рекомендуется выполнить с помощью жидкого стекла.

Для установки бетонных колец в выгребную яму рекомендуется использовать специальную строительную технику. Эту работу можно выполнить и вручную, но придется задействовать несколько человек

Для прокладки канализационных труб роют траншею с небольшим уклоном – около 3 градусов. Рекомендуемая глубина такой траншеи – не менее одного метра, чтобы трубы не замерзали зимой. С этой же целью трубы укрывают слоем теплоизоляционных материалов.

Отверстие в бетонном кольце для подключения канализационной трубы можно сделать с помощью перфоратора.

Канализационные трубы рекомендуется укладывать на глубину более одного метра, т.е. ниже глубины промерзания грунта, чтобы стоки не замерзли и не разорвали конструкцию

После того, как трубы уложены, качество работ проверяют, спуская в канализацию немного воды. Убедившись, что течи нет, можно приступать к засыпке траншеи. В качестве верхнего перекрытия обычно используют железобетонную плиту.

Лучше всего выбрать конструкцию, в которой уже выполнено круглое или квадратное отверстие для обслуживания. Такое отверстие закрывают стандартной крышкой.

Хорошая вентиляция выгребной ямы способствует улучшению переработки отходов и удалению неприятных запахом. Для вентиляции в верхнем перекрытии следует обязательно сделать специальное отверстие и вывести вверх трубу.

Подойдет пластиковая труба диаметром не менее 100 мм. Сверху ее необходимо накрыть специальным дефлектором, чтобы предотвратить проникновение осадков в сточные воды.

Сливная яма и ее виды

Сливная яма — это специальный резервуар, который способен хранить нечистоты. Его устраивают, чтобы провести в загородном доме всем знакомую и удобную канализацию. Яма способна собирать и хранить определенное количество использованной грязи, которую впоследствии убирают с помощью специальной техники.

С некоторой периодичностью потребуется вызывать службы, которые производят откачку нечистот из своеобразного септика и утилизируют в специально отведенном месте. Такая яма является хорошей альтернативой для сбора отходов. Чтобы она выполняла свои прямые обязанности и не загрязняла среду, нужно соблюдать определенные условия.

Сливную яму подразделяют на несколько категорий. Например, большую роль играет материал, из которого она выполнена. Это может быть дерево, автомобильные покрышки, кирпич, специальные железобетонные кольца и т. д. Самым экономичным, надежным и простым способом монтажа является кирпичная кладка.

Делят и по уровню земли. Например, обустраивают приспособления:

  1. Поверхностные. Такие ямы применяются редко. Возможно устанавливать только для летнего пользования. При этом точки слива должны находиться выше самого резервуара. Это обеспечит естественный слив, не образуется застой. Такой метод можно применять при высоком уровне грунтовых вод. Также подойдет при неровной местности, если имеется большой уклон земли.
  2. Подземные. Это самый распространенный метод обустройства выгребных колодцев. Они могут быть как с герметичным дном, так и без него. По санитарным нормам, которые установлены в России, при суточном объеме нечистот в 1 м³ можно яму выполнять с негерметичным дном. Если сливных вод больше, то резервуар делается только герметичным.

Как сделать сливную яму для бани

Затевать строительство сливной ямы стоит только в том случае, если подпочвенные воды расположены глубоко. В противном случае, яма всегда будет заполнена грунтовыми водами, и стоки в нее просто не поместятся.

Для начала нужно определиться с размерами. Они зависят от количества людей, которые будут в бане париться. Чем больше людей, тем большего размера потребуется резервуар. Если людей будет 3-4 человека максимум, расход воды, примерно 50-60 литров, соответственно,  объем  ямы должен быть немного больше.

Самая оптимальная форма для стока из бани — цилиндрическая

Затем нужно определиться с местом, где будете устраивать резервуар. По опыту можно сказать, что самое оптимальное расстояние – 2 метра от бани. Дальше не стоит – тяжело будет организовать требуемый уклон труб для того, чтобы вода сливалась самотеком, ближе тоже опасно – может просесть или намокнуть фундамент.

Для определения количества материалов, которые понадобятся для сооружения сливной ямы, нужно знать тип почвы. Если грунт не осыпается, нет необходимости укреплять края ямы. Достаточно просто ее вырыть и наполнить фильтрующими материалами

В то же время важно, чтобы почва хорошо впитывала влагу. Тогда очищенные стоки будут впитываться, что очень удобно. В этом случае на дно ямы насыпается щебень, керамзит или битый кирпич, а затем песок

Но подобные условия встречаются нечасто

В этом случае на дно ямы насыпается щебень, керамзит или битый кирпич, а затем песок. Но подобные условия встречаются нечасто.

Укреплять стены ямы нужно только в том случае, когда грунт сыпучий

Если грунт сыпучий, придется укреплять края ямы. Можно выложить ее кирпичом (в полкирпича достаточно) или диким камнем, оставляя зазоры для оттока воды, можно использовать шифер, а можно закопать старую  (или новую) бочку из металла или пластика, в стенках которой проделать дыры для оттока и удалить дно. Отверстия не должны быть большими, чтобы в них не застрял щебень.

Сделать корпус сливной ямы можно из кирпича

Если говорить о форме резервуара, то самый лучший вариант – именно цилиндр. В этом случае давление на стенки получается равномерным, к тому же такой формы яма гораздо реже будет требовать ремонта. Стены ямы не должны доходить до поверхности земли на 30-40 см, а отверстие должно прикрываться крышкой (железной или бетонной).

После того, как стенки ямы готовы, насыпают щебень, битый кирпич, керамзит, все засыпают песком. К яме от бани подводят сливные трубы под уклоном, достаточным для самотека воды. Как правило, вполне достаточно перепада в 10 мм на каждый метр трубы. Вода, проходя через фильтрующие материалы очищается, а затем впитывается почвой.

На дно сливной ямы насыпать щебень, битый кирпич, керамзит и т.д.

Если для слива бани вырыли квадратную яму, ее можно заполнить листовым волновым  шифером. Каждый лист кладется так, чтобы волны предыдущего были перпендикулярны (под углом в 90о).

Есть еще несколько вариантов выполнения сливной ямы из подручных материалов. Можно взять старые шины (покрышки от грузовых автомобилей типа КАМАЗ), проделать в них отверстия для лучшего дренажа и частично срезать боковые поверхности. Далее в вырытую яму укладываете подготовленные шины одну на другую, после чего засыпаете фильтрующими материалами.

Пример выполнения слива для бани из старых шин

Выгребная яма, санитарные нормы

Особенности строения обеспечивают очистку сточных вод за счет природных фильтров

При обустройстве такой ямы важно учитывать санитарные нормы (СанПиН) и строительные нормы (СНиП), согласно которым выгребная яма должна находиться на удалении:

  • От жилых сооружений — 10-15 м;
  • От границ своего участка — 2 м;
  • От колодца — 20 м;
  • От газовой магистрали — свыше 5 м;
  • Глубина выгреба зависит от уровня залегания грунтовых вод и должна быть не более 3 м.

Если рельеф участка сложный, то лучше не устраивать сточную яму в низине. При весенних паводках есть большая вероятность ее затопления, что станет причиной заражения грунтовых вод.

Система фильтрации

На участках без центральной канализации для фильтрации стоков могут применяться два основных способа — механический и биологический. Самый простой вариант фильтра грубой очистки — формирование дренажного слоя из гравия, битых кирпичей и песка внутри выгреба.

Организация такой фильтрации не представляет большой сложности, однако следует учитывать тип исходного грунта. В идеале это песчаные и торфяные почвы. От фильтрующей способности грунта будет зависеть допустимый объем стоков. Также в соответствии с санитарными нормами дно колодца для фильтрации сточных жидкостей должно минимум на один метр быть выше уровня грунтовых вод.

Особенности конструкции

Жесткие требования к конструкции выгребной ямы не предусмотрены. Тем не менее, есть правила монтажа, которые следует соблюдать. Они необходимы, чтобы исключить возможность загрязнения окружающей среды, грунтовых вод и участка. Соблюдение рекомендаций позволит избежать неудобств, связанных с последующей эксплуатацией.

Рассмотрим особенности конструкции на примере выгребной ямы своими руками без дна. Такой выгреб имеет смысл делать на дачных участках, где люди проживают редко и объем канализационных стоков не превышает один кубический метр в сутки. Конструкция представляет собой фильтрующий колодец с боковыми стенками без дна, к которому подведена канализационная труба

Важно проконтролировать уклон слива, чтобы сточные воды проходили в колодец самотеком

На последнем этапе делается дренаж дна и перекрытие, в котором предусматривается люк для осмотра и откачки жидкости по мере надобности. Если между вырытой ямой и стенками колодца есть пустоты, их имеет смысл также засыпать дренажной смесью.

Расстояние от дома до ямы

До устройства септика на выбранном участке следует ознакомиться с требованиями, отраженными в СанПиН 42-128-4690-88, СНиП 2.04.03-85, СНиП 2.04.01-85 и СНиП 30-02-97, определяющими порядок возведения и место нахождения канализации. Разрешение на монтаж выгребной ямы выдает СЭС на основании предоставленного проекта и схемы очистного сооружения.

Если канализация будет устанавливаться для полноценного жилья, то ее проект должен быть согласован с БТИ.

В соответствии с нормативами расстояние от выгребной ямы до близлежащих домов не должно быть меньше 15 м. Однако, если удаленность до домов соседних участков строго определена, то в отношении расстояния от автономной канализации до своего жилого дома, находящегося на этом же участке, есть расхождения. В некоторых редакциях нормативных документов допускается удаление на 5 м.

Расстояние от водопровода до ямы

Схема 1. Пример расположения септика

Создавая выгребную яму на участке, важно учитывать расстояние от нее до водопровода, прописанное нормативными документами службы СЭС и Законом № 52-ФЗ РФ. Допускается нахождение выгреба по отношению к скважине либо колодцу на удалении в 20 м

Расстояние до водопровода — от 10 м.

Тип грунта также имеет значение. При глинистом грунте удаленность выгребной ямы от колодца должна составлять 20 и более метров. При суглинистом — 30 м. В случае песчаных почв — 50 м. Если рядом с участком есть водоем, то расстояние от него должно быть от 3 м.

Сливная яма – часть автономной канализации

Для сбора бытовых и хозяйственных отходов необходим накопительный резервуар, который нужно регулярно опустошать при помощи спецтехники. Обычно это большая емкость или сооружение, зарытое в землю.

Размеры и формы выгребов могут отличаться, но некоторые составные части должны присутствовать у всех конструкций:

  • резервуар, объем которого соответствует потребностям владельцев дома;
  • сливной вход, через который канализационные стоки поступают в резервуар;
  • технический люк, необходимый для контроля и обслуживания;
  • труба вентиляции, выводящая на безопасную высоту вредные газы.

Часто пренебрегают устройством вентиляции, оставляя для проникновения воздуха внутрь отверстие или щель, а то и вовсе наглухо закупоривая яму. Это неправильно: неприятный запах газов при определенной концентрации еще и опасен.

До сих пор встречаются уличные туалеты-«скворечники», которые полностью заменяют дачную канализацию: они одновременно являются и отхожим местом, и накопителем для пищевых отходов

Все, кто ощущает дискомфорт от прогулок по утреннему холодку, давно уже оборудовали полноценную канализационную сеть. Она включает в себя узлы подключения к унитазу, раковинам, ванне или душу, и трубопровод, соединяющий точки, находящиеся внутри дома, с зарытым неподалеку резервуаром.

Минимальный «дачный» набор, позволяющий регулярно мыться и содержать в чистоте дом – это унитаз + душ + раковина на кухне. Соответственно, канализационная система внутри здания соединяет сантехнические устройства.

Наружная часть системы – труба от стены дома до накопительной емкости. Прямая и относительно короткая труба (но по нормам СНиП не короче 5 м) – это идеальная схема для перемещения сточных вод.

Простейшая схема устройства дачной канализационной системы со сливной ямой. Обязательным дополнением является обустройство дороги – подъезда для ассенизаторской машины

Иногда приходится оборудовать сложные коммуникации, соединяющие несколько рукавов, предположим, для отвода стоков из дома, бани, гаража или летней кухни. Но в данном случае вместо обычной сливной ямы устанавливают септик, который, кроме сбора и накопления, еще и очищает воду, а затем выводит ее для доочистки в грунт (колодец, канаву).

Особенности конструкций

В зависимости от конструкции любую выгребную яму можно отнести к фильтрационным (поглощающим) сливным сооружениям либо герметичным канализационным ёмкостям. Сточные коллекторы первого типа обеспечивают впитывание сточных вод в грунт, где они разлагаются микроорганизмами на воду и органику, тогда как последние представляют собой накопительные резервуары, требующие откачки и вывоза бытовых стоков с участка.

Выгребная яма своими руками: разбор популярных вариантов обустройства

Затраты на обустройство выгребной ямы окупятся сторицей: это сооружение даст городской уровень комфорта даже в удалении от цивилизации

Множество источников в сети утверждают, что выбор той или иной конструкции зависит от суточного количества сливаемых отходов. Авторы рекомендуют при объёме более одного кубометра в сутки использовать выгребные ямы герметичного типа. Мы же считаем это утверждение истинным лишь отчасти. Судите сами: максимальная глубина сооружения составляет 4 м (иначе шланг ассенизаторской машины не сможет достать до дна ямы), при этом более 1 м уходит на углубление канализационной магистрали. Следовательно, остаётся около 3 м полезной высоты. Даже если яма будет иметь внушительный диаметр и объем 5–6 кубических метров, выкачивать её придётся как минимум раз в неделю. Фильтрационная конструкция позволит на треть увеличить этот интервал, тем более что при необходимости процесс её откачки совершенно не отличается от обслуживания герметичной ёмкости. Единственное, что может сдерживать от строительства поглощающих сточных ям — их низкая экологичность, поскольку большое количество стоков может загрязнять водоносные горизонты. Если же гидрология участка, а также его размер и особенности ландшафта позволяют строить яму любого типа, то фильтрационная система будет вне конкуренции.

Выгребная яма своими руками: разбор популярных вариантов обустройства

Особенностью впитывающих канализационных коллекторов является наличие дренажного слоя

Для сточных ям без откачки характерно наличие боковых стен и плиты перекрытия, тогда как вместо днища в сооружении обустраивают щебневую подушку. Благодаря ей сточные воды фильтруются от крупных фракций нечистот и впитываются в грунт. Нередко стены поглощающих конструкций имеют перфорацию, благодаря которой повышается впитывающая способность ямы. Крышка сооружения предотвращает попадание в яму мусора, позволяет избежать замерзания канализации зимой и защищает от распространения неприятных запахов. В верхней части конструкции сооружают люк, через который наблюдают за уровнем стоков и выполняют откачку ямы.

Выгребная яма своими руками: разбор популярных вариантов обустройства

Конструктивные особенности герметичной и фильтрующей сточных ям

Достоинства поглощающих ёмкостей в их простоте и низкой стоимости. К тому же, при их использовании существенно увеличивается эксплуатационный интервал между откачкой иловых и сточных масс. Тем не менее, наличие множества недостатков не позволяют назвать эту конструкцию идеальной:

  • ограниченный суточный объём сточных вод;
  • невозможность строительства сооружения при высоком уровне грунтовых вод;
  • низкая степень очистки стоков;
  • уменьшение фильтрационной способности в процессе эксплуатации;
  • неприятные запахи вокруг сооружения.

Несмотря на эти минусы, негерметичные выгребные ямы привлекают своей простотой и возможностью использовать материалы, которые нередко остаются в процессе строительства загородного дома.

Выгребная яма своими руками: разбор популярных вариантов обустройства

Заводская пластиковая ёмкость — один из наиболее долговечных и простых способов обустройства канализации

Канализационные ямы герметичного типа лишены недостатков поглощающих сооружений, но требуют регулярного откачивания отходов. Они отличаются от фильтрационных колодцев тем, что дно и стенки ёмкостей изготавливают водонепроницаемыми, а их конструкция предполагает установку вентиляционного стояка. Технология строительства и тех и других выгребных ям отличается лишь в части герметизации и имеет много общего. Что же касается выбора места, то для герметичных конструкций нормы более демократичны, хоть и требуют продумывать пути подъезда и обустройство площадки для ассенизаторской машины.

Выбираем место для ямы

Размещение сооружения для сбора стоков определяют специальные правила и нормы. Эти рекомендации позволяют обезопасить источники водоснабжения, фундамент дома и зеленые насаждения от загрязнения в случае повышения уровня воды в сливной яме. Санитарные правила определяют следующие расстояния:

  • до водохранилища – 30 м:
  • до колодца при песчаном грунте – 50 м, при глинистом – 20 м;
  • до деревьев – 3 м;
  • до фундамента дома не менее 5 м;
  • до границы соседнего участка – 2 м.

Важно учитывать рельеф территории, низменный участок не годится для устройства сливного накопителя. Во время ливней и таяния снега вода будет заполнять яму

Также учитывается глубина залегания грунтовых вод, она должна быть ниже на 1 метр от дна накопителя.

Как сделать выгребную яму из покрышек своими руками: пошаговая инструкция

Устройство выгребной ямы из автомобильных покрышек

На самом деле выгребная яма из покрышек — достаточно удобная часть канализационной системы, которую очень легко создать. Итак, как сделать выгребную яму из покрышек своими руками:

для начала необходимо подготовить материал, а именно, автомобильные или тракторные покрышки

Обратите внимание, если у вас нет старых покрышек, которых в среднем понадобится около 10, может чуть больше, не спешите покупать новые. Стоит проехаться по автомастерским, там очень часто имеются старые покрышки, которые обойдутся вам значительно дешевле;

Б/у автомобильные покрышки для выгребной ямы можно поискать в автомастерских

после того, как необходимое количество покрышек будет подготовлено, необходимо приступать к выкапыванию, непосредственно, самой выгребной ямы

Обратите внимание на тот момент, что дно ямы должно иметь небольшой уклон по отношению к будущему люку. Вам стоит быть готовым к тому, что этот процесс может занять достаточно много времени, вплоть до нескольких дней. Если есть возможность, то можно упростить себе задачу и нанять трактор, который справится с этой задачей гораздо быстрее, уже через час яма будет готова;

Если есть возможность, то можно упростить себе задачу и нанять трактор, который справится с этой задачей гораздо быстрее, уже через час яма будет готова;

Готовая яма. Покрышки должны беспрепятственно поместиться внутри

как только яма будет выкопана, в ее центре необходимо сделать дренажную скважину. Сделать это можно с помощью садового бура. Эта скважина необходима для того, чтобы дать возможность сточным водам пройти все слои грунта, не застаиваясь;

Нужно сделать «дырку» в земле, чтобы сточные воды попадали сразу в грунт

в полученное отверстие следует вставить дренажную трубу с таким учетом, чтобы ее верхний конец был выше дна ямы где-то на один метр, так можно будет избежать засорения трубы. По боковым частям трубы делаются небольшие отверстия, через которые, собственно, и будет уходить вода. Заметьте, что эти отверстия на трубе, так же, как и ее верхняя часть, должны быть дополнительно защищены полипропиленовой сеткой;

Далее нужно вставить дренажную трубу в скважину

после этого этапа дно ямы засыпаем 10 сантиметровым слоем крупного щебня. Теперь пришло время выкладывания покрышек. Но предварительно необходимо с каждой покрышки срезать внутренний обод, это позволит воде хорошо стекать и предотвратить ее скапливание внутри автомобильных покрышек. Срезать внутренний обод с них можно посредством электролобзика;

Выгребная яма из покрышек

теперь пришло время установки вводной трубы, для этого с помощью электролобзика с боку шины нужно вырезать соответствующего диаметра отверстие;

Нужно сделать отверстие в покрышке для трубы

укладывать автомобильные покрышки в выгребную яму необходимо так, чтобы самая верхняя шина была на небольшом возвышении от уровня почвы. Образовавшиеся пустоты между покрышками следует засыпать землей. Что касается внутренних стыков между покрышками, то их необходимо изолировать герметиком;

Выгребная яма фото

яма готова, осталось ее прикрыть и сделать это можно при помощи полимерной крышки. Кроме того, системе необходимо обеспечить хорошую изоляцию, для этого потребуется сделать вентиляционную трубу. Труба должна находиться на небольшом возвышении – 60 см от уровня земли.

Вентиляционная труба для выгребной ямы из покрышек

Отдельного внимания заслуживает тот факт, что выгребная яма своими руками для частного дома имеет некоторую особенность!

Особенность эта заключается в том, что яма не имеет дна, что вносит некоторые коррективы в ее месторасположение. То есть, она должна находиться на некотором расстоянии от дома – не менее 5 метров, от проезжей части — на 4 метра, от соседнего участка — на 2 метра, от колодца — на 25 метров.

Что касается откачки сточных вод из выгребной ямы, то это можно сделать посредством ассенизаторской машины.

Устройство ямы из бетонных колец

  • Смонтировать из готовых бетонных колец;
  • Выставить опалубку и залить бетоном собственного приготовления.Предпочтение лучше отдавать кольцам заводского изготовления, тем более, производители выпускают готовые бетонные перекрытия для ямы с отверстием для люка и сам полимерный люк. Вариант с бетонными кольцами самый простой, экономный по времени, но затратный финансово. Зато вам привезут и сразу установят кольца в котлован. Но у такой конструкции все же, больше преимуществ, чем недостатков:
  • Большая экономия времени. При полном наличии материала, бетонных колец, бетонной крышки, цемента и песка, на сооружение такой конструкции уходит от силы один рабочий день.
  • Долговечность и надежность железобетонных колец;
  • Несложная установка.
  1. Вначале, как и положено, делаем разметку и выкапываем котлован нужных нам размеров и глубины.
  2. Планируем (разравниваем) площадку вокруг ямы, для маневрирования подъемного крана.
  3. Дно котлована устилаем щебнем крупной фракции (размера). Толщина «подушки» около 15 — 20 см.
  4. Сверху щебневой подушки насыпаем слой песка, 5 – 10 см.
  5. Тщательно разравниваем дно котлована, для того, чтобы наша конструкция не перекосилась, а стояла вертикально.
  6. Делаем гидроизоляцию. Самый простой и недорогой вариант – рубероид. Расстилаем рубероид в два слоя, второй слой рубероида раскатываем поперек первого.
  7. Краном монтируем первое кольцо. Часто в нашей железобетонной промышленности случается не совсем качественное литье колец, поэтому, если все же кольцо при установке встало неровно, надо приподнять его краном и подкопать грунт под нужным краем.
  8. На верх кольца наносим цементный раствор. Раствор замешивается в пропорции 1:3 (1 ведро цемента и 3 ведра песка).
  9. На первое кольцо устанавливаем второе. Обязательно выравниваем кольцо. Для этого используем деревянные клинья. Приподнимаем краном кольцо, ставим в нужной точке клин, опускаем кольцо. Если образовалась щель между кольцами, заделываем ее цементным раствором.
  10. Кольца между собой скрепляем металлическими скобами.
  11. Продолжаем монтаж таким же способом дальше, до надлежащей высоты.
  12. Бетонируем дно ямы. Для бетона желательно брать мелкий щебень. Замешивается бетон в пропорции 1:2:6 (1 ведро цемента, 2 ведра песка и 6 ведер мелкого щебня). Толщина бетона на дне составляет 10 – 15 см.
  13. Для придания герметичности, обрабатываем все стыки и место входа канализационной трубы битумом.
  14. После монтажа всех колец, устанавливаем бетонное перекрытие. В такой крышке производители предусмотрели отверстия для канализационного люка и вентиляционной трубы.
  15. Мы делаем герметичную выгребную яму, защищенную от грунтовых вод, но есть еще дождевые воды и паводковые. Поэтому уровень перекрытия выгребной ямы у нас будет находиться на высоте минимум 30 см.
  16. Устанавливаем вентиляционную трубу. Высота – на ваше усмотрение, но, чем выше, тем лучше отводятся неприятные запахи.
  17. Придаем конструкции эстетический вид. Это все, конечно, на ваше усмотрение. Можно, например, облагородить землей и цветы. Сливная яма превратится в цветущий газон.

Яма из бетонных колец

Наиболее оптимальным вариантом  для частного дома или дачи есть конструкция из бетонных колец. Огромный ее плюс – долговечность, и к тому же построить ее можно своими руками. Стоит отметить, что стенки отстойника могут быть сделаны из другого материала, но они менее надежны и прочны. Именно по этой причине, конструкция из колец является самой востребованной.

Этапы возведения ямы из бетонных колец

Выгребная яма своими руками: разбор популярных вариантов обустройства

Как и при строительстве любого другого септика, все начинается с рытья котлована, то есть земляных работ. Их можно выполнять своими руками или с привлечением специализированной техники. Лучше всего этот этап производить при строительстве фундамента дома, чтоб сэкономить на услугах тяжелой техники.  Механизированным методом конструкция и з бетонных колец монтируется краном

При этом очень важно соотносить размеры элементов

Но если вы решите построить своими руками устройство, технология монтажа отличается. Об этом мы сейчас и поговорим. При самостоятельной установке нужно выполнять следующий порядок действий:

  • На выбранное место, располагаем одно кольцо и выкапываем землю внутри него;
  • Ровняем дно первого кольца с линией грунта, после этого начинаем установку последующих бетонных компонентов;
  • Количество кругов определяется заглублением канализационных труб;
  • Лучшим материалом для данного процесса являются устройства из бетонных элементов с перфорированными стенками;
  • Если перфорации не в устройстве, то ее придётся сделать самостоятельно. Для этого нужно выдержать такие параметры: диаметр – 5 см, расстояние – 20 см друг от друга в виде шахматного поля.
  • Дно ямы засыпаем слоем песка и щебня в 30 см;
  • На вводе трубопровода создаем отверстия;
  • Трубу ставим, так, чтоб от бетонных стен расстояние составляло 20 см;
  • После этого выполняют монтаж обратного клапана;
  • Проем заливаем раствором

Перекрытие выгребной ямы

Выгребная яма своими руками: разбор популярных вариантов обустройства

Для выполнения такого действия, как перекрытия можно использовать либо заводскую, либо любую другую бетонную плиту. Приобрести ее мы можете там же, где происходит продажа колец. Но стоит заметить, что крышку можно сделать и самостоятельно. Для этого вам понадобится цемент, песок, щебень и прутья арматуры. Все действия выполняются в такой последовательности:

  • Делаем разметки колышками и натягиваем шнур;
  • Проверяем диагонали;
  • Удаляем почву по всему периметру до верхнего кольца;
  • Перекрываем арматурой кольцо в двух – трех местах;
  • Простилаем лист жести, который сверху накрываем пленкой;
  • Арматурные прутья размещаем на шаге 25 см;
  • При всех работах обязательным есть арматурная обвязка;
  • Устанавливаем вентиляционную систему;
  • И устанавливаем готовую конструкцию крышки.

Данная методика строительства выгребной ямы  без откачки дат гарантию столетней жизнедеятельности. Однако, помните, что периодически необходимо будет удалять твердые частицы, которые задерживаются на дне.

Оцените статью
