Независимое очистное сооружение на загородном участке позволит корректным способом решить проблему утилизации стоков. Оно актуально для населенных пунктов, не подключенных к центральным сетям. Если подключение и не планируется в ближайшие годы, то выгребная яма с переливом станет наилучшим решением. Полезное благо цивилизации станет служить как городской вариант. Это комфортно, согласны?

Как сделать очистную конструкцию с переливом, вы узнаете, прочитав предложенную нами статью. В ней досконально разобраны варианты устройства систем, описана технология сооружения. Перечислены преимущества, которыми обеспечит автономная канализационная система.

Представленная информация о специфике строительства переливных выгребных ям и особенностях их эксплуатации опирается на нормативные документы и опыт самостоятельных строителей. Веским и ценным дополнением к тексту являются полезные фото-подборки, схемы и видео-руководства.

Материалы для строительства

Чтобы обустроить качественно канализационную системы с переливной выгребной ямой, необходимо заранее подготовить необходимые инструменты и материалы. Только на первый взгляд кажется, что построить своими руками такое сооружение не под силу

На самом деле, ничего сложного нет в том, как сделать выгребную яму с переливом, важно использовать хорошие материалы и придерживать рекомендаций по обустройству

В процессе строительства можно использовать как материалы, которые отыщутся дома, так и приобретённые заранее. Часто выгребные ямы с переливом обустраиваются из автомобильных покрышек, красного кирпича или бетонных колец. Так как яма состоит из двух камер, они могут быть выполнены из разных материалов.

Ещё понадобится щебень и песок для укладки дренажа на дно второго резервуара, первый заливается бетоном. Также следует запастись инструментами, которые могут понадобиться в процессе выполнения работы. Это лопата, верёвка, ведро, молоток зубило и другие предмета, которые наверняка есть у вас в гараже.

Классификация сточных резервуаров

Классификация выгребных ям осуществляется по двум основным критериям: конструктивному исполнению и типу используемого материала для сооружения стенок.

Варианты конструктивного исполнения

Выгребная яма может быть обустроена в виде поглощающего колодца или герметичного накопителя. В первом случае днище резервуара просто засыпают слоем мелкого гравия или щебня, который будет отвечать за фильтрацию стоков.

Поглотительные колодцы устраивают в основном для сбора и очистки “серых” канализационных стоков от стиральных, посудомоечных машин, душевых и т.д. На скальных, полускальных породах и глинистых грунтах (глинах, суглинках, супесях) обустраивать выгребные ямы без дна нельзя.

Для организации фильтрующего колодца необходимы грунты с фильтрационными возможностями.

Частично герметичные конструкции удобны тем, что не требуют регулярной откачки. На первом этапе эксплуатации вода просачивается в землю довольно быстро.

Однако со временем, при устройстве на грунте с прослойками суглинка, на дне емкости может накапливаться ил, затрудняющий фильтрацию. Это приводит к потребности в более частой чистке колодца.

Проходя через дренажное дно, стоки будут последовательно очищаться и проникать в подстилающие слои. Между кровлей водонасыщенного пласта и условным днищем фильтрующего колодца должно быть по минимуму 1 м

Отдавая предпочтение частично герметичным конструкциям, опытные хозяева рекомендуют разделять стоки, обустраивая отдельные выгребные ямы:

• первая – для отработанной воды;
• вторая – для туалета.

В этом случае туалетная яма будет наполняться медленнее, а потому реже нуждаться в откачке спецтехникой. А стоки из кухни и ванной, в составе которых присутствует мизерное количество нерастворимых включений, будут почти полностью просачиваться через фильтр в грунт.

Негерметичные конструкции допускается обустраивать лишь при условии, что слив не превышает 1 куб. м/сутки. В конструкциях этого типа для ускорения разложения примесей и улучшения качества очистки рекомендуется использовать специализированные средства для выгребных ям.

Если сравнивать эти два типа конструкций, то закрытые герметичные резервуары предпочтительнее в том плане, что они более безопасны для окружающей среды (+)

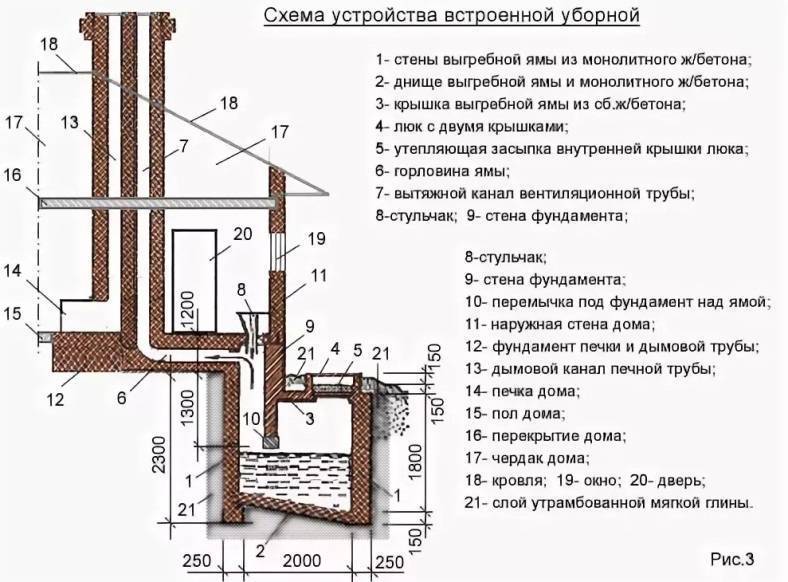

При устройстве герметичной выгребной ямы закрытого типа дно резервуара полностью бетонируют. Для обустройства дна в резервуарах используют специальные плиты, цементную заливку или кирпичную кладку.

Стены накопителей также выполняют из строительных материалов: монолитного бетона, ж/б колец, обожженного кирпича, пеноблоков. Стенки и дно канализационной конструкции полностью покрывают гидроизоляцией.

Типы применяемых материалов

В зависимости габаритов конструкции, а также накапливающего или фильтрующего принципа действия, сооружение для сбора сточных вод может представлять собой:

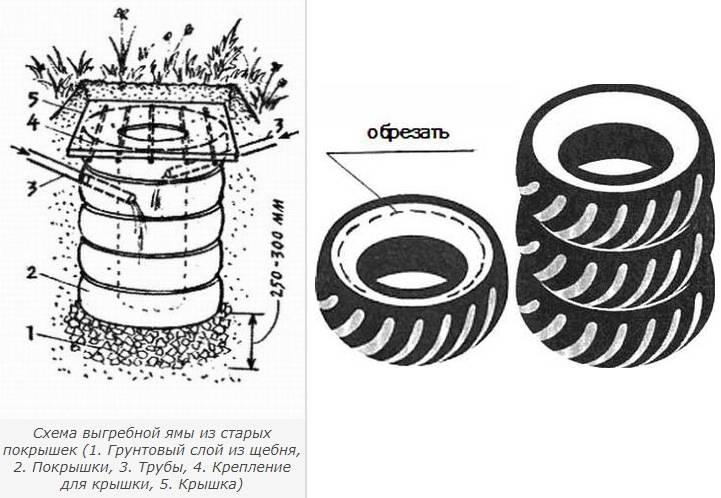

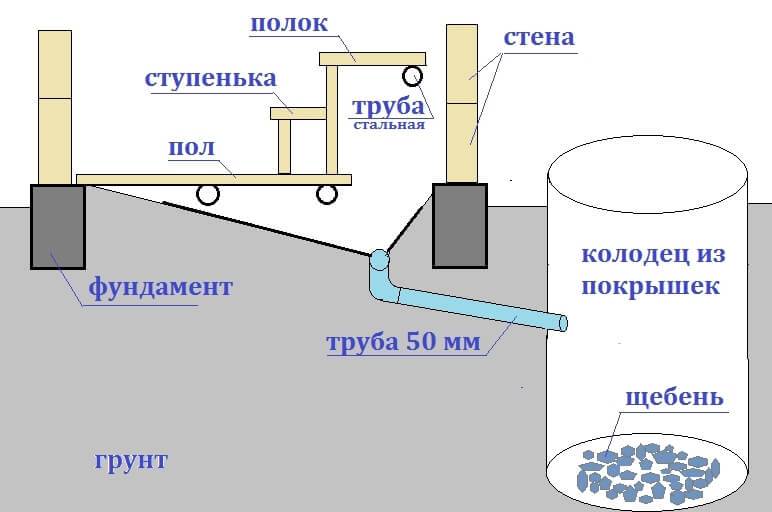

• яму из покрышек;
• пластиковый контейнер;
• резервуар из бетонных колец;
• сооружение с кирпичными стенками.

Выбор подходящего варианта зависит от условий местности и возможностей хозяина участка. Главное требование к материалу, используемому для устройства накопительной емкости, заключается в предотвращении просачивания стоков в контактирующие с ней грунты.

Материал должен отлично сопротивляться давлению грунта, а также быть устойчив к воздействию агрессивных сред, к числу которых и относят канализационные стоки. По этой причине использование металла или дерева, быстро разрушающихся под действием влаги, является неоправданным.

Характеристики и виды

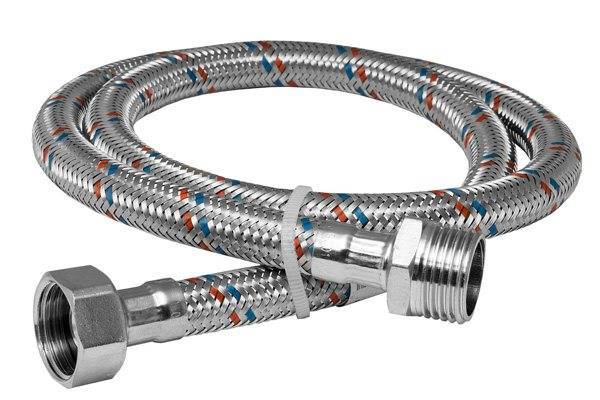

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

• Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
• Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
• Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации

Достоинства и недостатки выгребной ямы с переливным колодцем

Практически все конструкции имеют плюсы и минусы. Сточная яма с переливом не является исключением. Положительные и отрицательные стороны очистного сооружения помогут принять правильное решение относительно необходимости выполнения строительства конструкции.

Преимущества сточной переливной ямы

Главным плюсом септика с переливом являются более редкие вызовы ассенизаторской машины для откачки нечистот. Сточные воды, прошедшие процесс очистки в выгребной яме, нередко используются в технических целях. Они пригодны для полива урожая на дачах, мытья дорожек и других конструктивных элементов на частной территории.

Дополнительными преимуществами сточной ямы с переливным колодцем являются следующие плюсы:

1. Хорошая производительность, так как минимальный объем очистных сооружений данного вида составляет 2 м3. Выгребная яма обладает пропускной способностью от 0,2 до 0,5 м3 в час. При необходимости всегда можно увеличить количество емкостей, что позволит повысить производительность септика.
2. Неплохая эффективность очистки, потому что процесс переработки нечистот состоит из нескольких этапов в зависимости от количества емкостей. Увеличение числа резервуаров позволяет повысить качество переработки и безопасность сточных вод для природы.
3. Экономия средств при эксплуатации конструкции, так как спецтехнику приходится реже заказывать благодаря той же многоступенчатой очистки нечистот. Твердые элементы сточных вод отсеиваются уже в первом резервуаре, а жидкая среда перемещается дальше. Поэтому исключается образование отверделых масс и переполнение очистного сооружения. Тем более часть сточных вод впитывается почвой, а определенное количество просто сбрасывается в грунт.
4. Почти полное отсутствие неприятного запаха. Он полностью исчезнет, если для переработки нечистот применить специальные микроорганизмы.

Обычные выгребные ямы в переполненном состоянии издают неприятные хлопающие звуки. В конструкциях с переливом отсутствует такой недостаток. Это позволяет не следить за количеством стоков. Можно пользоваться водой и не беспокоиться, что очистное сооружение переполнится.

Недостатки сточной переливной ямы

К минусам очистного сооружения с переливным колодцем относится сложность монтажа. Домовладельцу необходимо точно вычислить угол, под которым нужно проложить трубу до емкостей и между ними. Потребуется также рассчитать расположение резервуаров относительно друг друга. Другим недостатком является высокая цена обустройства по сравнению с обычной выгребной ямой, так как нужно выполнить строительство минимум 2-х независимых колодцев.

Особенности устройства двухкамерной сточной ямы

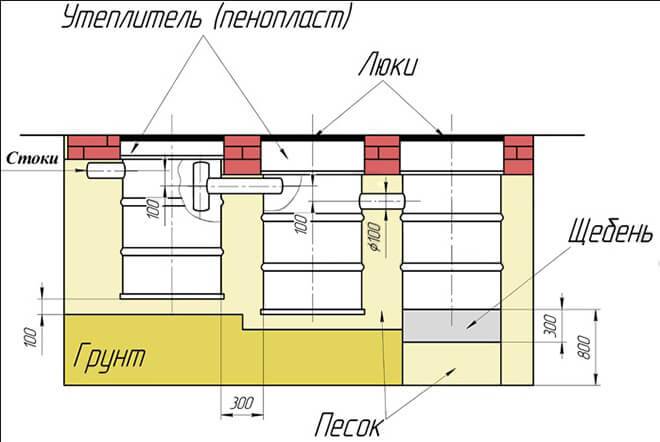

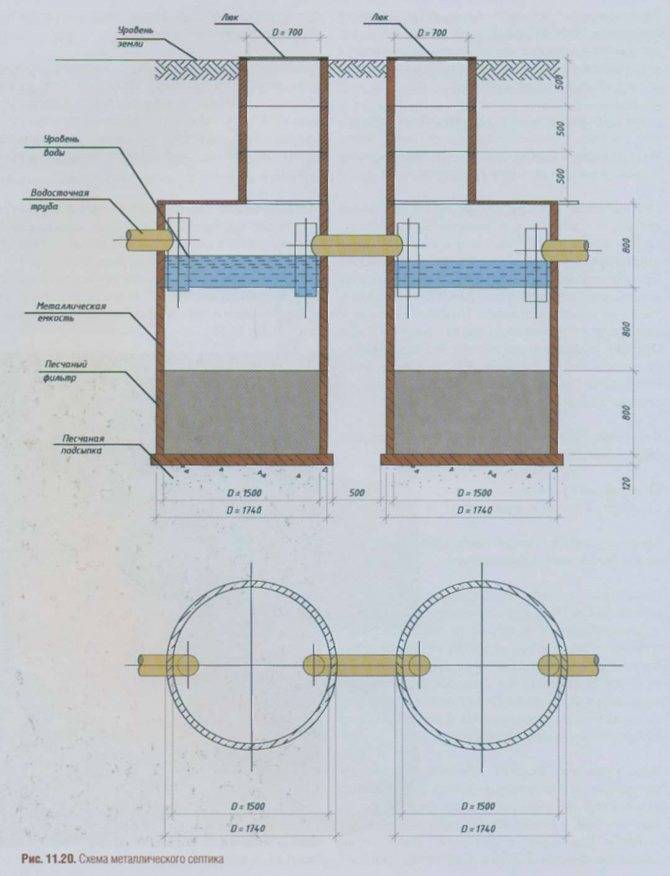

Схема выгребной ямы с двумя отсеками применяется на участках небольшой и средней площади. Строительство конструкции начинается с разметки территории. На этом этапе определяется конфигурация котлованов. Однако в некоторых случаях целесообразно создать одну яму большого размера. После устройства в ней резервуаров пространство между емкостями засыпается грунтом.

В приемной камере дно заливается с помощью бетонного раствора. Чтобы стяжка получилась максимально прочной, в нее добавляют щебень. Непосредственно на созданном основании выполняется строительство стен отсека. Если при возведении сооружения используются бетонные кольца, тогда раствор заливается внутри конструкций. Рекомендуется герметичную емкость обмазать гидроизоляционным материалом с внутренней стороны.

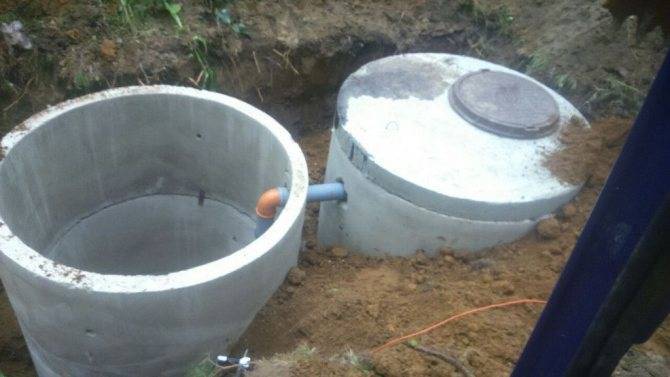

Бетонные кольца можно вкопать в грунт без привлечения строительной техники. Для этого сначала выполняется установка железобетонной конструкции на поверхности земли. Потом вынимается грунт на участке, границами которого является внутреннее пространство кольца. Затем необходимо постепенно подрывать почву под стенками конструкции. В результате железобетонное кольцо будет опускаться в создаваемую шахту. Этот способ особенно актуален, если на участке присутствует легкая почва, так как он не позволяет осыпаться стенкам котлована. Во время применения других материалов для создания очистного сооружения нужно выкапывать яму с наклонными стенками. Небольшой уклон не позволит им обрушаться.

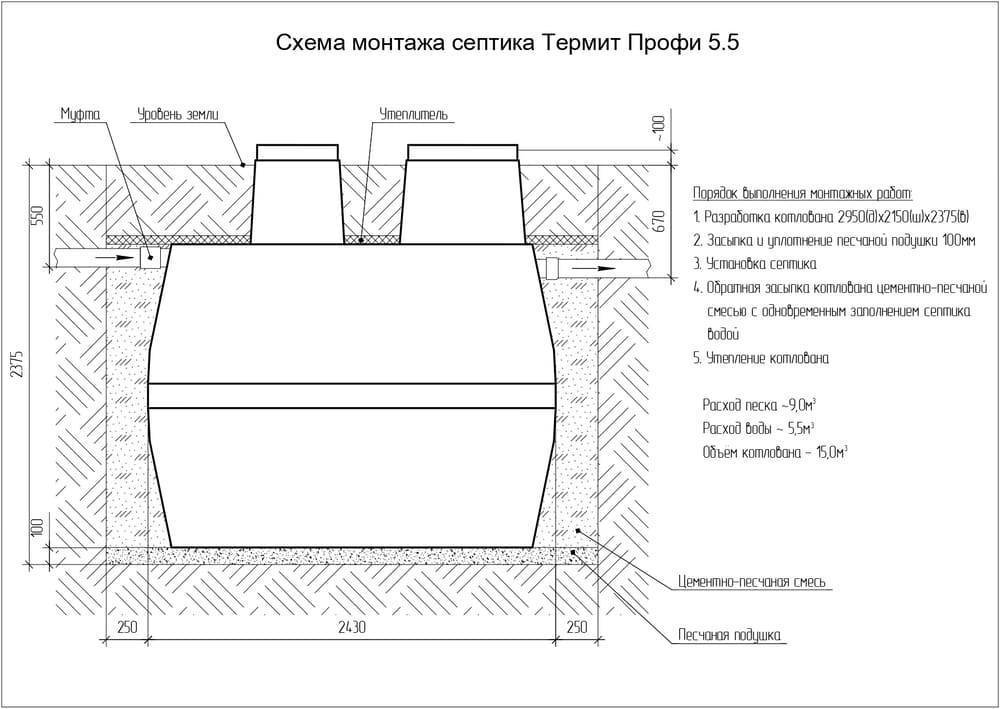

При использовании в качестве резервуара пластикового бака необходимо его засыпать постепенно с одновременным заполнением водой. Это позволит исключить деформацию емкости, которая может произойти из-за давления грунта.

Вторая камера обустраивается с водонепроницаемым дном. Затем выполняется укладка труб ниже точки промерзания почвы. Для дополнительной защиты трубопроводов от промерзания можно применить любой из популярных теплоизоляторов. На концах переливной трубы рекомендуется установить вертикальные отрезки. Это позволит очистному сооружению лучше функционировать, потому что станет невозможным движение сточных вод в обратном направлении, если произойдет переполнение резервуаров. Когда переливной колодец оснащается дополнительным дренажом, используется труба, которая прокладывает в земле на подушке из щебня.

Метановые газы из нечистот удаляются в зависимости от вида бактерий, задействованных в работе очистного сооружения. Некоторая часть микроорганизмов всегда находится в сточных водах. Однако процесс переработки нечистот можно ускорить, если в герметичный резервуар добавить еще бактерий анаэробного или аэробного типа. Первый вид микроорганизмов может жить без кислорода в отличие от второй разновидности бактерий. Поэтому лучше использовать анаэробные микроскопические организмы в герметичном резервуаре.

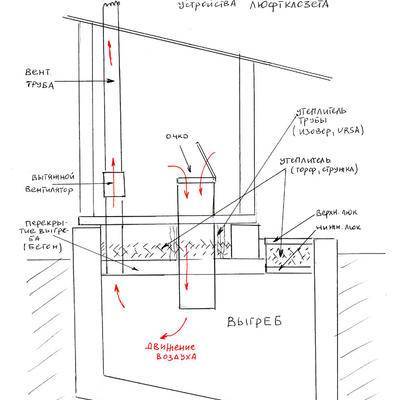

Когда все-таки выполняется устройство вентиляции, тогда в крышке очистного сооружения создается отверстие для трубы, у которой диаметр составляет примерно 100 мм. Такой вентиляционный канал сверху закрывается колпачком конической формы. Это позволит предотвратить попадание в выгребную яму осадков и мусора.

Устройство выгребной ямы с переливом

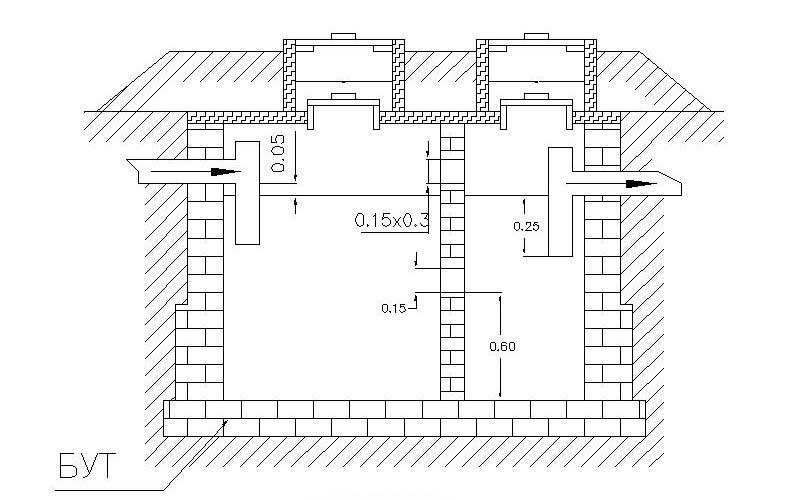

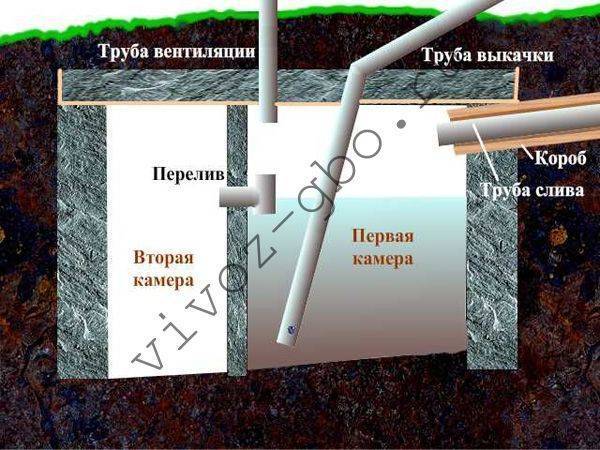

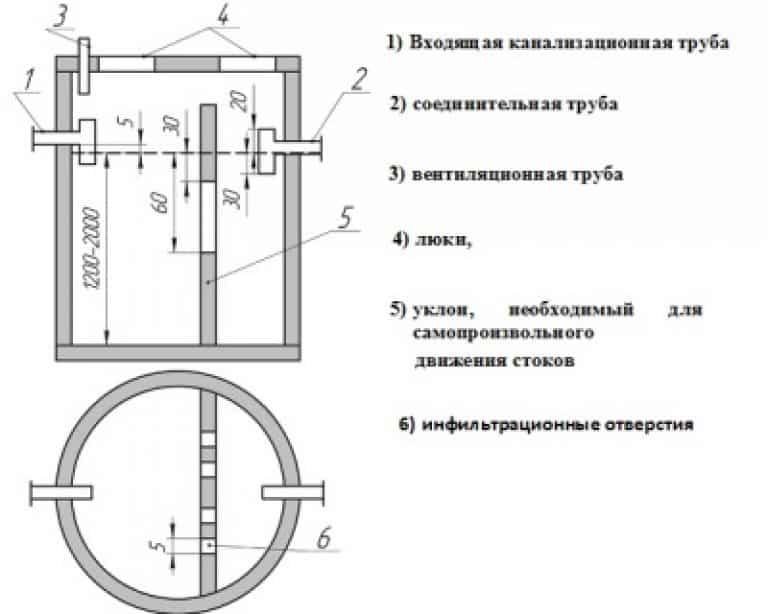

Чаще всего данные установки состоят из двух камер, которые соединены под определенным уклоном специальной трубой. В первой камере реализуется отстаивание и переработка ассенизационных стоков и бытовых отходов за счет специальных микроорганизмов и бактерий для выгребных ям, которые образуют активный ил и воду. Ил опускается на дно первой камеры резервуара, а вода поднимается наверх. Когда вода достигает уровня перелива, который устанавливается на 30% от поверхности устройства, отстоянные сточные воды направляются во вторую камеру, в которой они фильтруются и после выходят наружу в грунт. Во второй камере отсутствует дно, но в ней есть несколько слоев, такие как: геотекстиль, песок, щебень и битый кирпич.

Для того чтобы органические элементы в сточных водах лучше распадались, в яму стоит добавлять специальные биопрепараты с микроорганизмами и бактериями. Также чтобы устройство лучше функционировало, стоит оставлять специальное отверстие, которое будет впускать воздух. Резервуар второй камеры можно полностью заполнить щебнем, а сверху уложить геотекстиль и чернозем, на который можно будет высадить цветы и растения, в которых неглубокая корневая система. Но данный способ устройства реализуется исключительно на рыхлой и песчаной почве. Если на вашем участке грунт имеет другой состав.

Конструкция и назначение выгреба

Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.

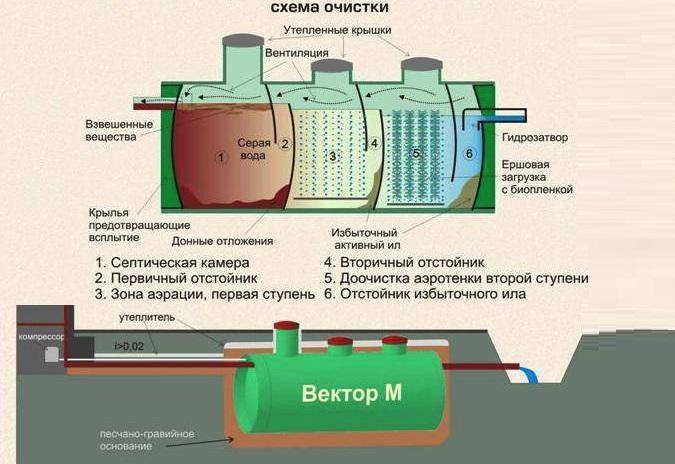

В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

Галерея изображений
Фото из
Выгребная яма — простейший вариант накопительного канализационного пункта, который в последнее время чаще всего сооружается из бетонных или ж/б колец

Объем выгребного канализационного колодца рассчитывается, исходя из численности проживающих в доме людей. Широкий сортамент колец позволяет выбрать их для устройства накопителя любого объема

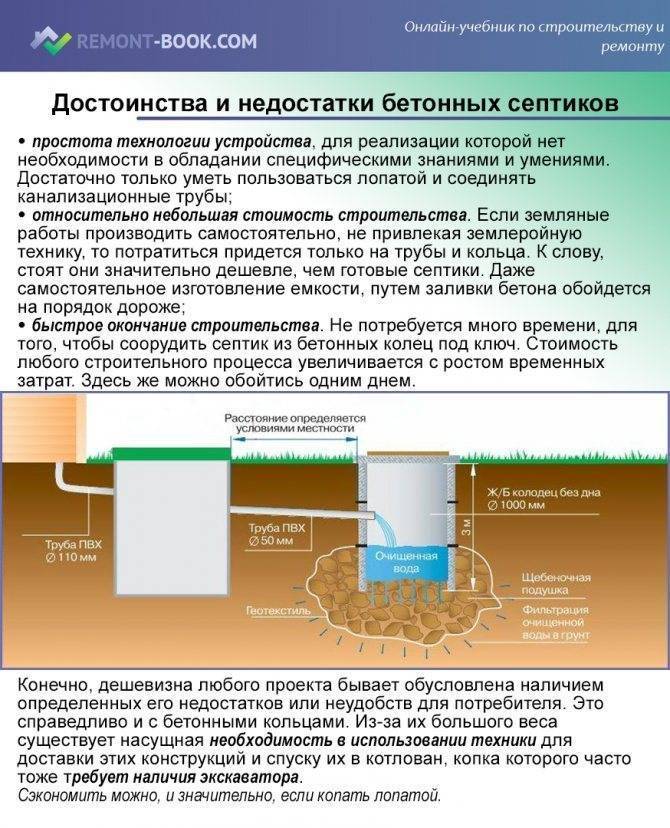

Бетонные канализационные колодцы, предназначенные для выполнения функций выгребной ямы, строят путем последовательной установки колец друг на друга

Кольца для возведения выгребного канализационного колодца могут устанавливаться с применением строительной техники или вручную

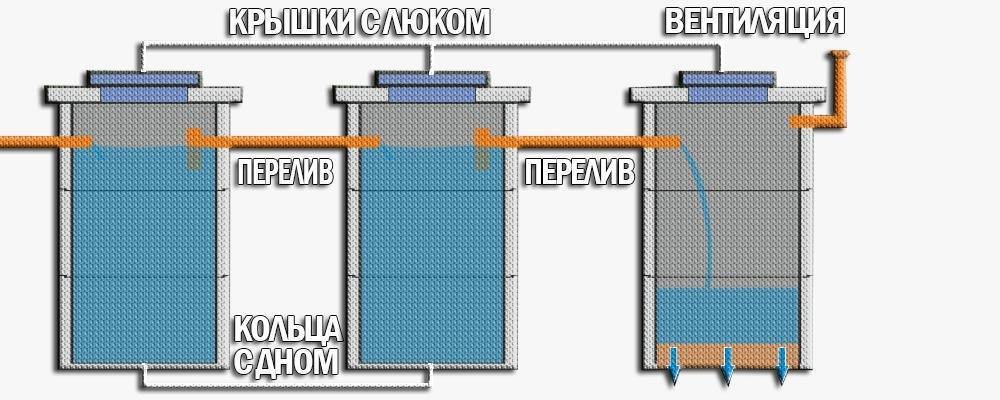

Модернизированный вариант выгребной ямы предполагает подключение к ней колодца с фильтрующим дном. В такой системе отстоявшаяся сточная вода утилизируется в грунт, благодаря чему ассенизаторов вызывают гораздо реже

При увеличении составляющих независимой канализационной системы степень очистки сточной воды увеличивается. В таких сооружениях две первых камеры с герметичным дном, третья — с фильтрующим

Независимо от того, сколько отдельных колодцев включает канализационная система, каждый из них снабжается собственным люком для обслуживания

Выгребные ямы из бетонных колец засыпают до самого люка. Только по его наличию можно внешне определить наличие канализационных колодцев на участке

Выгребной накопитель из бетонных колец

Канализационный объект для большой семьи

Модульный принцип возведения

Использование средств малой механизации

Организация выгребной ямы с переливом

Трехнамерный канализационный объект

Установка люка над канализационным колодцем

Канализационные колодцы на загородном участке

Все разновидности выгребных ям можно разделить на две категории:

• герметичные накопительные емкости;
• сливные ямы с фильтрующим дном.

Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы

С первого взгляда, второй вариант более приемлемый, однако он приемлем только для переработки серых стоков и при его устройстве необходимо учитывать ряд факторов:

• соблюдение санитарных норм;
• тип грунта;
• наличие и местонахождение водоносных слоев.

Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.

Существует множество решений для организации выгребных ям: строят сооружения из кирпича, шин, бетона. Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание

Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.

Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.

Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.

Условия строительства

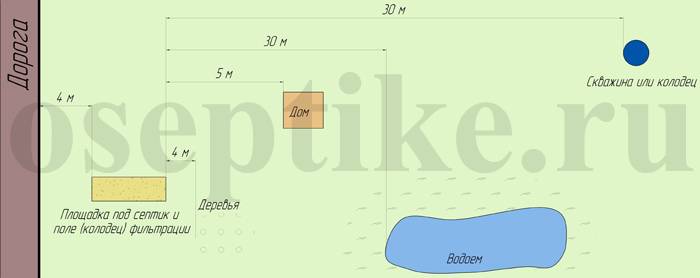

Перед тем, как сделать переливную канализацию, необходимо внимательно изучить правила размещения септиков на территории участка. Определены минимальные расстояния от колодца до объектов:

• до питьевого колодца или скважины — не менее 50 м;
• до дороги — 5 м;
• река, ручей — 10 м;
• фундамент дома — 5 м;
• растения — 3 м.

Надо обращать внимание на то, какое расстояние получается до соседских построек. Когда проектируют переливной колодец для канализации, схема участка часто позволяет его размещение в данной точке

Однако, если при этом не выдержано санитарное расстояние до соседских построек, скважин или иных объектов, использовать такой план строительства запрещено.

Кроме этого, необходимо подробно выяснить грунтовую обстановку на участке. Можно получить нужную информацию в местном геологоразведочном управлении, но лучше всего выполнить пробное бурение. Если дом новый, то вся информация уже получена заранее, во время его постройки. Обычно переливная канализация своими руками строится одновременно с возведением дома. Это разумный подход, позволяющий за один раз выполнить все земляные работы. Однако, нередко возникает необходимость создания системы для готового дома

В таких случаях важно получить подробные сведения о составе грунтовых слоев на участке

Необходимо узнать:

• уровень грунтовых вод;
• состав почвы, наличие глины или песка. Этот момент важен тем, что глина создает угрозу морозного пучения, а песчаный грунт способен хорошо впитывать жидкости);
• глубина промерзания грунта в зимнее время;
• гидрогеологическая обстановка — возможность подтопления, изменения уровня почвенных вод и т.п.

Если уровень грунтовых вод слишком высок, строительство переливного колодца становится невозможным. Причиной этого является сложность создания гнезда под емкости. Кроме этого, возникает угроза распространения стоков по большой территории из-за смешивания с почвенными водами. Это может испортить воду в питьевых колодцах или скважинах, что приравнивается к локальной экологической катастрофе.

Совмещение всех требований — сложная задача. Размеры участков не всегда позволяют выполнить все требования санитарных и строительных норм, но это не является оправданием для нарушений.

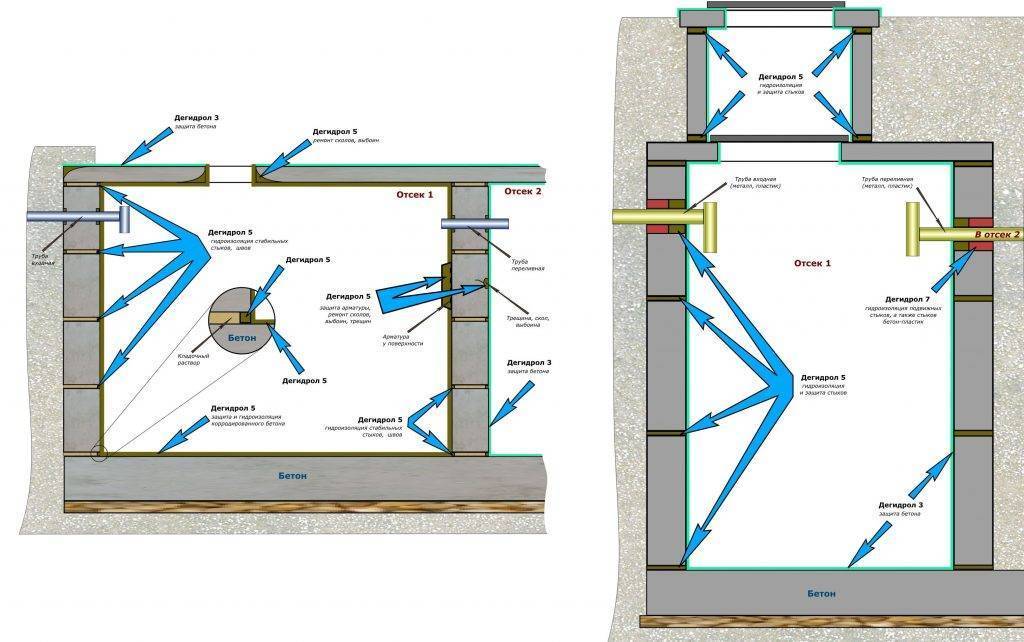

Гидроизоляция

При существенном суточном расходе воды образуется большой объем стоков. Для их приема необходима конструкция, исключающая попадание загрязненной жидкости в почву. Чтобы обеспечить экологическую безопасность выгребной ямы используют конструкцию с бетонированным дном и защитой из слоя гидроизоляции. Битумная мастика — самый распространенный материал, которым выполняется гидроизоляция выгребной ямы. Работа проводится по готовой, высохшей после оштукатуривания кладке. Для первого грунтовочного слоя разогревают битум и смешивают с керосином. Жидкий раствор наносится на кирпичную стену. После высыхания процедура повторяется, мазать битум можно валиком или кистью. Не ожидая полного высыхания, на еще клейкую поверхность накладывается стеклохолст. Сверху снова наносится гидроизоляция из битума.

Типовой железобетонный канализационный колодец

Типовой проект железобетонных канализационных колодцев, в зависимости от их назначения, разработан в далеком 1984 году Центральным Научно исследовательским институтом типового и экспериментального проектирования.

Именно последний альбом и представляет для нас интерес. В нем представлены расчетные данные для большинства видов колодцев, представляющих интерес для владельцев загородных участков.

Подобная информация поистине бесценна для мастера, принявшего решение самостоятельно соорудить как септик из железобетонных колец, так и обычный колодец, отвечающий за водоснабжение участка.

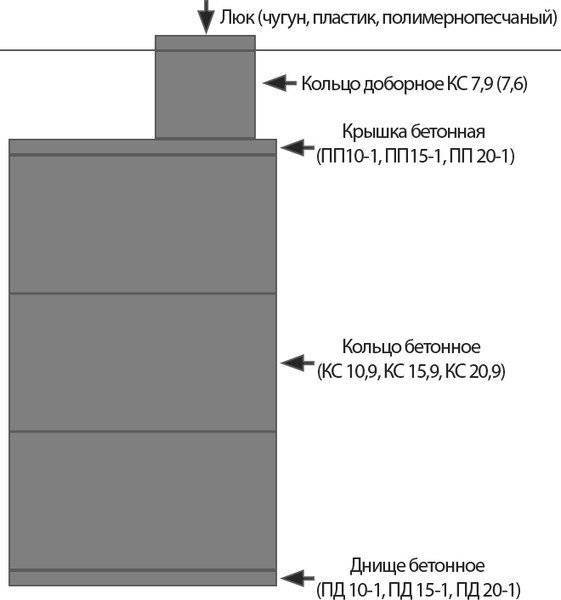

Составляющие элементы

Борьба за унификацию и технологичность производимых изделии привела к тому, что железобетонный колодец «в сборе» насчитывает, как минимум, пять конструктивных элементов:

• кольца бетонные, основные, составляющие каркас всей конструкции;
• кольца размерные, доборные, высотой от 10 до 30 сантиметров. Используются для точного подбора необходимой высоты колодца;
• бетонное основание или дно. В зависимости от производителя, может быть или железобетонным, или просто, бетонным. Такие вольности при изготовлении допускаются, так как данный элемент не несет существенных механических нагрузок;
• горловина колодца с люком. Применяется при использовании железобетонных колец диаметром от двух метров и выше;
• плита железобетонная, с люком, для колодцев «нормальных» размеров.

Сочетание вышеперечисленных элементов дает возможность воплотить в жизнь самые дерзкие планы начинающего «самоделкина».

Сборка элементов колодца

Проходит, как правило, в заранее подготовленном котловане и начинается с подготовки основы под первое кольцо. ЖБК устанавливаются одно на другое и скрепляются между собой еврозамком (пазами определенной формы) или скобами из стальной арматуры, диаметром 10-20 миллиметров.

Данная операция нужна для увеличения устойчивости шахты колодца к возможным смещениям слоев грунта, так называемым «плывунам». Бетонное дно, диаметром чуть меньше, чем ЖБ кольца, укладывается в следующею очередь.

Осталось только провести герметизацию швов с помощью специальных строительных растворов.
