Содержание

Как встроить вытяжку в шкаф самостоятельно

Для того чтобы установить или переустановить вытяжку, потребуются:

средство для разметки – карандаш или маркер;
рулетка или столярный уголок;
сверло по дереву с размером диаметра 10 мм;
электролобзик или пила, которая предназначена специально для древесины с разверткой зубьев внутрь полотна;
если будет присутствовать круглое отверстие для воздуховода, стоит подготовить пилу для электролобзика, которая специально предназначена для криволинейных резов

Важно, чтобы у устройства был прямой зуб и малая ширина полотна;
специальная отвертка для работ с конфирматами;
4 одинарных уголка из пластикового материала;
шило;
шурупы с типоразмером 3,5×16, которые предназначены специально для ДСП. Стоит использовать элементы белого цвета;
любой клей с водостойкой структурой.

Пила для фигурных резов

Вышеперечисленный набор инструментов является обязательным для установки вытяжки в шкаф.

Ниже рассмотрим схему установки вытяжки в шкаф с распашными дверцами

Стоит обратить внимание на то, что монтаж может потребовать переноса петель. Данный процесс можно проделать самостоятельно, для этого потребуется обычная отвертка

Если вы не знаете, как это делается, то можно просмотреть в Интернете подробную инструкцию.

Как делается врезка вытяжки в кухонный шкаф

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу
Размеры пространства от рабочей поверхности до вытяжки

Разберемся, как правильно встроить вытяжку в шкаф своими руками. Врезка подразделяется на этапы:

  • удалить среднюю полку, вырезать геометрически правильную форму, где будет произведено крепление прибора;
  • после демонтажа, развернуть отверстия специальным инструментом, для электроподключения;
  • закрепить все элементы в шкаф: вытяжку и двери;
  • если большой шкаф имеет бортик, достаточно воспользоваться лобзиком с крупным зубом либо с мелким;
  • после выборки отверстия в нижней полке обработать наждачной бумагой, кругом для шлифования с величиной абразива 1,5–2,5 мм.

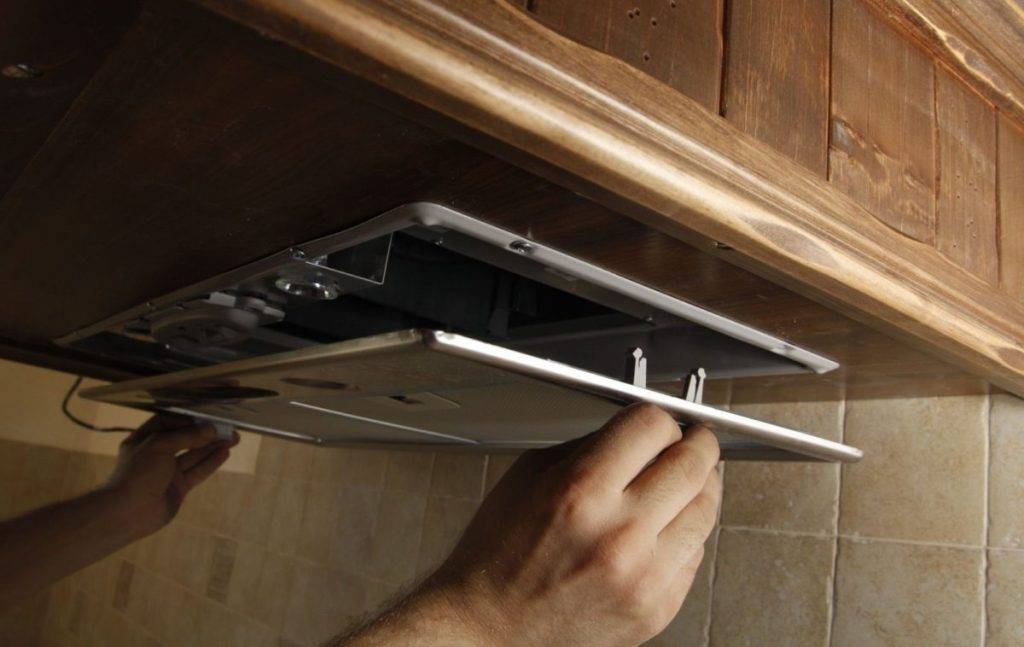

Процесс крепления

Крепление вытяжки выполняется следующим способом:

  • Выбирается место, где будет прикреплена вытяжка;
  • если требуется фланцевое соединение (круглое, треугольное, прямоугольное, овальное), выбирается угол 90 градусов по диагонали;
  • уголки прикручиваются последовательно, все 4 штуки, при помощи биты диаметром 0,1–0,4 мм;
  • шурупы по дереву вкручивают согласно толщине задней стенки шкафа, в котором будет крепиться вытяжка;
  • для маскировки шурупов, рекомендуется использовать лакокрасочные покрытия, выполненные на водоэмульсионной основе, белого цвета.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу
Установка

Как делается прорезка отверстий для воздуховода

Стоит использовать шкаф с модифицированной верхней и нижней полкой

Важно, чтобы была возможность для прорезки отверстия для воздуховода

Прорезка отверстий выполняется так:

  • при помощи маркера стоит разметить прямоугольник или круг. Форма отверстия зависит от типа используемого воздуховода;
  • если требуется прямоугольное отверстие, то нужно просверлить отверстия в каждом из углов;
  • если будет применяться воздуховод с круглым сечение, то достаточно будет выполнить одно отверстие с диаметром 10 мм. В него можно будет спокойно просунуть пилу;
  • далее при помощи специального электролобзика выпиливаются отверстия под воздуховод;
  • после этого торец ДСП в месте с распилом требуется обработать специальным клеем из полимерной основы. Он обеспечит защиту от проникновения влаги;
  • затем размечаются области креплений встраиваемой вытяжки. Для этого снимается полка с отверстием, прикладывается к изделию и делаются наколы при помощи шила;
  • когда все сделано, изделие полностью устанавливается в шкаф.

Установка всех элементов

Важно все выполнить точно, поэтому во время установки вытяжки с воздуховодом стоит учитывать следующие важные рекомендации:

  • сначала к полке прикручиваются все 4 уголка;
  • снимаем шкаф, кладем его на пол плашмя задней стенкой и устанавливаем полку на свое место;
  • шилом делаются наколы размещения саморезов на боковой стенке;
  • уголки фиксируются нулевым смещением полки;
  • в конце производится установка вытяжки. Она фиксируется на саморезы.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

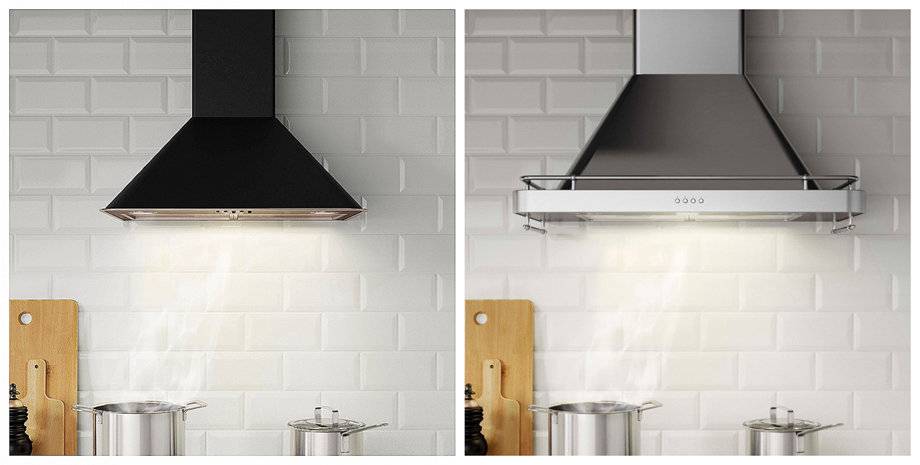

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуКупольный модуль Ikea

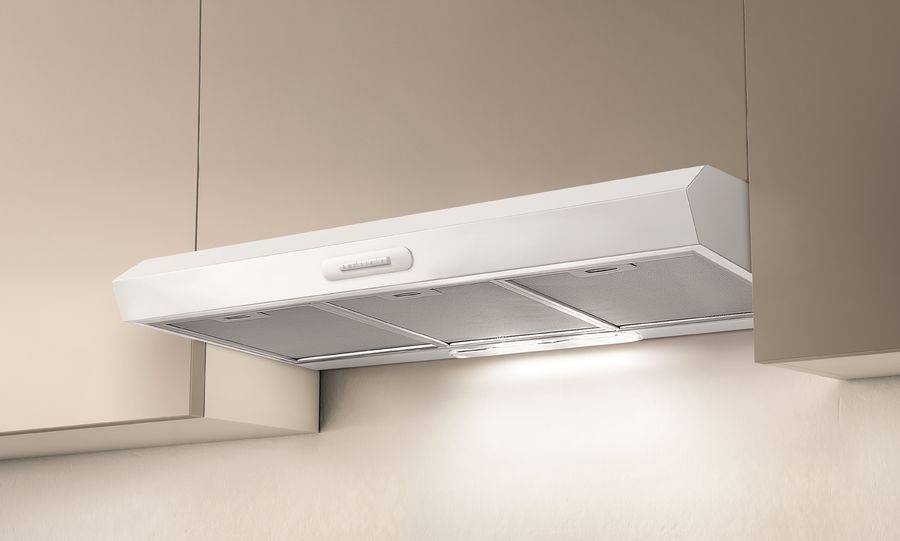

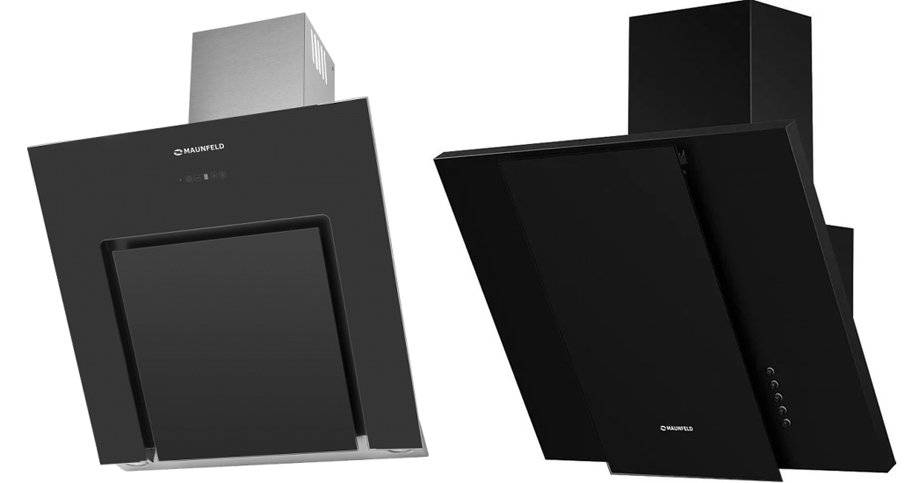

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуНастенные вытяжки Maunfeld

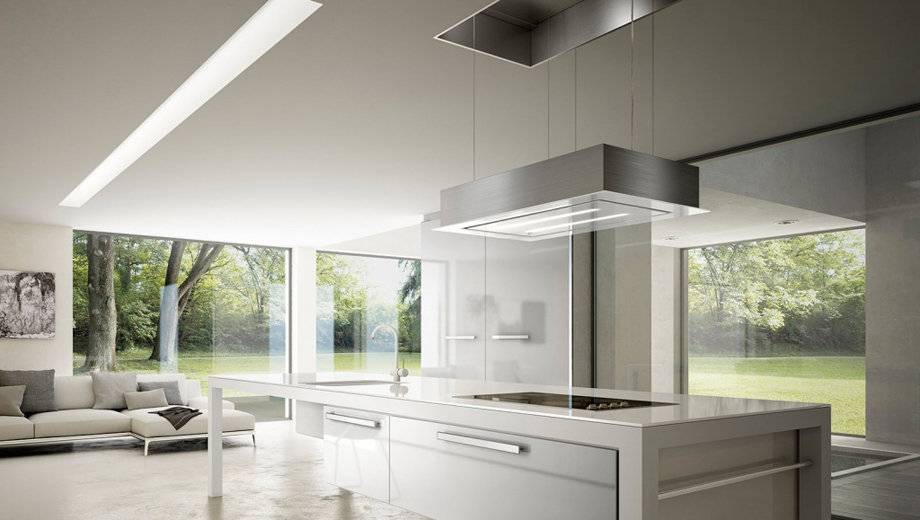

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуОстровная вытяжка

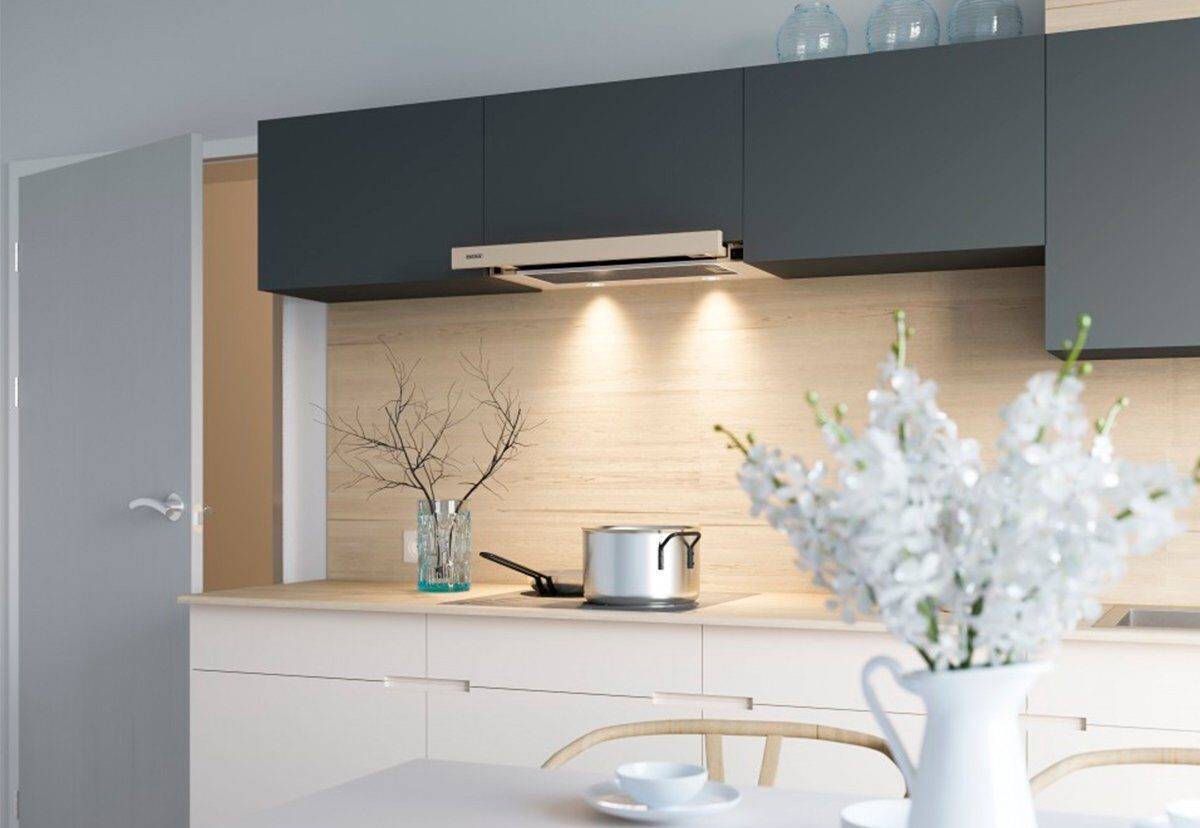

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуВстраиваемая вытяжка Körting с выдвижной частью

Устройство вытяжной техники

Прежде, чем встроить вытяжку в кухонный гарнитур, логично будет разобраться в ее устройстве. В основу положен центробежный вентилятор, который приводится в действие посредством клеммы колодки и переключателя скоростей.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуСледует определиться с местом, где будет располагаться плита, так как вытяжка устанавливается над ней. От места установки плиты зависят конструктивные особенности модели.

Приводимый в движение двигатель от переменной бытовой сети создает усилие на поглощение не менее 112 л воздуха/минуту. Данная цифра увеличивается по факту удаления фильтра-жироулавливателя, но такая манипуляция не является рекомендуемой.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуСрок службы фильтра напрямую зависит от интенсивности пользования плитой и вытяжкой.

К остальным элементам устройства вытяжной техники стоит отнести такие:

  • вентиляционные решетки выпускного канала;
  • выключатель освещения;
  • щиток;
  • шнур питания;
  • внешний корпус электродвигателя;
  • проволочные фиксаторы;
  • лампу подсветки;
  • регулятор активной, пассивной вентиляции.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуБолее внушительный размер корпуса, дает возможность установить вентиляторы большего размера, чем в плоских.

Таким образом, большая часть вопросов относительно того как встроить вытяжку в шкаф своими руками, ставится решенными. Остается следовать некоторым правилам размещения и сборки отводящей магистрали.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуПлоская вытяжка — недорогой вариант с встроенными фильтрами, занимающий мало места.

Популярные статьи  Почему гудят трубы в квартире: определение причин и разбор способов устранения проблемы

Полная сборка отводящего канала состоит из следующих элементов:

  • вентиляционный канал;
  • соединители для плоских каналов;
  • круглое соединительное колено;
  • настенная пластина для круглых каналов;
  • соединительное колено плоскокруглое;
  • соединитель круглых каналов без клапана;
  • держатель для плоских каналов.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуГлавное преимущество в том, что она прячется в кухонную мебель или столешницу и не портит общей стилистики интерьера.

Конструкция и принцип работы

Наиболее распространенная модель таких вытяжек имеет дополнительную выдвижную панель, позволяющую увеличить площадь очистки воздуха в комнате. При монтаже в навесной шкаф только эта панель останется за пределами маскирующей конструкции.

Компактность и эргономичность – вот основные черты каждой современной полновстраиваемой вытяжки для кухни: ни одна другая модель не позволит так эффективно решить проблему с дефицитом свободного места.

Поскольку размеры вытяжки играют важную роль при монтаже в кухонную мебель, производители не ограничиваются стандартными размерами. В продаже имеются вытяжки с длиной корпуса от 45 до 90 см и выше.

Обратите внимание, что параметры вытяжки должны соответствовать размерам навесного шкафа, но соответствие ширине и длине варочной поверхности не обязательно, так как эффективность работы будет зависеть исключительно от мощности двигателя. Совет: при выборе модели полновстроенной вытяжки сразу определитесь, нужна ли вам воздухоотводная труба на кухне. Такие типы вытяжек считаются более эффективными, но занимают много дополнительного пространства

Такие типы вытяжек считаются более эффективными, но занимают много дополнительного пространства.

Совет: при выборе модели полновстроенной вытяжки сразу определитесь, нужна ли вам воздухоотводная труба на кухне. Такие типы вытяжек считаются более эффективными, но занимают много дополнительного пространства.

Чаще всего в навесные шкафы монтируются вытяжки, которые не требуется подключать к вентиляции. Такие модели функционируют за счет режимов рециркуляции воздуха, т.е. пропускания через несколько фильтров. Внешний, металлический фильтр, предназначен для задержки жира при поступлении воздуха. В моделях-слайдерах этот фильтр располагается на выдвижной панели.

Внутренний фильтр чаще всего имеет угольный состав. Помимо очистки воздуха от отложений и вредных элементов, он способствует нейтрализации неприятных запахов, возникающих при готовке.

На кухне изолированного типа, с металлопластиковыми оконными конструкциями и плохо работающим воздуховодом установка такой вытяжки необходима.

Некоторые модели от современных производителей работают одновременно за счет отвода и циркуляции воздуха. Соответственно, они обладают большей мощностью, но если вы решили остановиться на такой технике – убедитесь, что действительно нуждаетесь в высокой производительности вытяжек. Требования к мощности указаны в техпаспорте: в идеале выработка должна превышать показатели объема комнаты, умноженные на 12.

Сегодня вы можете сделать выбор среди нескольких вариантов монтируемых вытяжных устройств

Полностью встраиваемая вытяжка может оказаться дорогостоящей, поэтому, помимо мощности, уделите внимание изучению показателей шума во время работы, дополнительных возможностей, тонкостей дизайна: от некоторых характеристик можно отказаться без ущерба для эффективности очистки воздуха на кухне

Процесс крепления

Монтаж встраиваемой компактной или полноразмерной вытяжки в шкаф происходит с использованием штатного крепежа. Как правило, это металлические пластины и угловые проставки, которые крепятся к нижней полке шкафчика методом «пирога». Результат достигается быстро, если следовать инструкции изделия. Если же последнее по какой-либо причине не имеет крепежей, можно прибегнуть к использованию одинарного пластикового профиля.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуШирина оборудования, в идеале, должна совпадать или быть на 1-2 см шире, чем варочная панель.

Последовательность действия выглядит следующим образом:

  • монтировать профиль нужно на саморезы с шагом не более 5 см;
  • все места крепления предварительно намечаются шилом;
  • крайний профиль крепится к стене, обеспечивая надежность фиксации вытяжки и ее основную точку опоры;
  • используя болты без шляпок, фиксируется вытяжка к одинарному профилю в местах штатных отверстий.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуВстроенная вытяжка – удачный вариант для тех, кто хочет сэкономить место, сохранить красивый интерьер.

Как установить купольную вытяжку на кухне?

Немного о вариантах купольной вытяжки, представленных на рынке. Они бывают:

  1. Каминные (пристенные) ― крепятся на стену. Похожи по устройству на системы вентиляции для каминов.
  2. Угловые ― встречаются на кухнях редко, в случае, когда плита располагается в углу.
  3. Островные ― устанавливаются на больших кухнях, преимущественно в столовых, когда плита стоит в центре кухни. Крепятся непосредственно к потолку.

Изготавливают эти устройства из эмалированной или нержавеющей стали, гораздо реже они бывают деревянными или пластиковыми.

Купольная вытяжка может работать в разных режимах. Если проложен воздуховод на улицу, или к вентиляционной системе, то она просто выводит воздух из помещения.

Бывает, что воздуховод провести невозможно, тогда можно поставить циркуляционную установку, она пропустит воздух через фильтр и вернёт его назад в комнату.

Существуют и такие купольные вытяжки, которые работают в обоих вариантах.

Для того чтобы установить купольную вытяжку, нужно подвести гофру к вентиляционной системе здания, подключить прибор к сети электричества.

Возможно, что придётся наращивать гофру или проводку, поэтому лучше заручиться помощью профессионалов.

Если вы решаете проделать всю работу сами, то сначала оборудуйте кухню мебелью. И только после этого можно будет поработать над разметкой расположения вытяжки с учетом высоты ее расположения.

Приступаем к подготовке креплений. Нужно высверлить или выдолбить отверстия для дюбелей. К ним будут на болтах крепиться опоры, на которые, в свою очередь, надевают основу вытяжного устройства.

Соблюдая предельную герметичность, нужно соединить специальный отвод вытяжки с гофрой воздуховода. Далее проверяем работоспособность устройства и надеваем верхний кожух вытяжки.

Учитывая достаточно большие размеры и высокую мощность данной вытяжки, следует позиционировать её, как устройство для просторной кухни, с высокой производительностью блюд.

Принцип работы телескопической вытяжки

Вытяжку телескопического типа уместно устанавливать на кухне как крупных, так и небольших размеров. Такие модели имеют достаточную мощность для комплексной очистки воздуха в любом помещении.

Главная особенность таких вытяжек заключается в их конструкции: компактная плоская панель выезжает из корпуса во время работы.

В выключенном режиме такая вытяжка будет едва заметна на кухне, особенно в том случае, если вы встроите ее в нижнюю основу навесного шкафа.

Очистка воздуха с помощью телескопической вытяжки происходит за счет двух механизмов: отвода в вентиляционную шахту и очистки с помощью режима рециркуляции.

Большинство моделей такого типа оснащены сразу двумя фильтрами: внешний фильтр способствует накоплению жира на поверхности, а внутренний, угольный, более тщательно очищает воздух и избавляет его от посторонних запахов.

Какими же преимуществами обладает такая техника? Вот основные из них:

  • более высокая мощность по сравнению с другими похожими моделями;
  • возможность компактного размещения в любой зоне кухни;
  • благодаря выдвижной панели даже небольшая вытяжка обеспечит достаточную вентиляцию воздуха;
  • плоские телескопические вытяжки едва заметны, поэтому подойдут к любому интерьеру кухни;
  • долгий срок службы из-за возможности очистки и смены фильтрующих систем.

Недостатком можно считать достаточно быструю степень износа внутренних фильтров: угольные системы придется менять более 4 раз в год. Препятствием на пути к приобретению такой техники могут стать и высокие цены, но в ассортименте многих известных производителей можно отыскать и более бюджетные модели.

Популярные статьи  Светодиодные лампы на 220В: характеристики, маркировка, критерии выбора + обзор лучших брендов

Поскольку при покупке вытяжки телескопического типа важно уделить внимание многим мелочам, давайте выясним, насколько широкий выбор открывается перед покупателями

Какие использовать фильтры

Надо знать, что неправильно подобранный фильтр не очищает, а загрязняет воздух, может становиться причиной распространения болезнетворных микроорганизмов по всем помещениям квартиры.

К сожалению, очень ограниченное количество пользователей выполняет эту рекомендацию. Если вы себя относите к такой категории, то рекомендуется не пользоваться фильтрами или переключать вытяжку только в проточный режим.

  1. Алюминиевые фильтры для улавливания жира. Могут быть многоразовыми и одноразовыми. Улавливание жира положительно сказывается на работе деталей электрического двигателя вентилятора, уменьшает количество бактерий на поверхностях трубопроводов.

    Металлические фильтры надежные и долговечные

  2. Фильтры из активированного угля. Впитывают химические соединения: неприятные запахи, дым и т. д. Дополнительно задерживают пыль и жир. Недостаток – быстро забиваются, создают дополнительное сопротивление воздушным потокам и заметно уменьшают производительность вытяжки. Из-за этого повышаются нагрузки на обмотки электрического двигателя, они перегреваются, изоляционный лак быстро теряет свои первоначальные диэлектрические параметры.

    Такие фильтры эффективнее, но быстрее забиваются

При первых проявлениях отклонений в работе вытяжки надо сделать ревизию состояния всех элементов устройства, обнаружить проблему и устранить ее. Только так гарантируется ее долговременная и эффективная работа.

5 Дополнительные возможности встраиваемых систем

Вытяжной шкаф выполняет функции жироуловителя, устранителя пара, запахов. Он является красивым предметом интерьера.

Дополнительные параметры управления дорогих моделей:

  • регуляция уровня яркости встроенной подсветки;
  • задание голосовых команд системе;
  • автоматическая смена рабочих режимов – зависит от интенсивности использования варочной поверхности;
  • настройка времени включения, выключения вентилирующей системы, используя режим таймера;
  • присутствие датчиков, реагирующих на уровень загрязнения фильтрационных компонентов;
  • установка двух фильтрационных элементов – выполнение грубой, тонкой чистки одновременно.

Хороша ли вытяжка этого типа – ответ да, при условии грамотного подбора и монтажа.

Требования к монтажу бытовых устройств

Несколько слов о нормах монтажа оборудования в помещениях с газовыми плитами. По закону, сама плита, работающая от подачи газа, может быть установлена в помещениях, высота которых не менее 2,2 м. Это стоит знать тем, кто собирается возводить объемные подвесные конструкции для маскировки воздуховодов или вентиляционных каналов.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуПравила касаются установки вытяжки над газовой плитой. По нормам, минимальное расстояние от поверхности плиты до панели устройства – 75 см. Это на 10 см больше, чем стандарт для электроплиты

Документация, регламентирующая монтаж или выбор, находится в открытом доступе. Материалы общего характера о значении принудительной вентиляции можно найти в СНиП 2.04.05-91, подробнее об объемах выводимого воздуха – в СНиП 2.08.01-89, а о производительности и остальных нюансах техники – в ГОСТ 26813-99.

Строгих правил, касающихся вариантов монтажа вентиляционных воздуховодов, нет, поэтому их можно располагать снаружи или внутри кухонных шкафов, за перегородками и над подвесными конструкциями.

Где именно лучше фиксировать купленную вытяжку и какие условия для этого необходимы, узнаете из рекомендуемой нами статьи, материал которой полностью посвящен этому вопросу.

Обустройство вытяжки без короба

Кухонную вытяжку с воздуховодом можно устроить без использования короба.

Это происходит в таких случаях:

  • шахта расположена рядом;
  • применение подвесного потолка;
  • вытяжка без воздуховода;
  • пластиковые трубы прямоугольного/круглого сечения.

Для маскировки самой вытяжки иногда используют кухонный шкафчик.

Самое удачное расположение вытяжки – под отверстием в вентиляционную шахту. В таком случае гофру можно закрыть красивым кожухом вытяжки.

Если на кухне предусмотрен монтаж подвесного потолка, то все конструкции вытяжной системы хорошо под ним спрячутся. Главное, предупредить об этом мастеров, которые будут заниматься потолком.

Когда на кухне установлена вытяжка без вентиляционного канала, то и потребности в коробе нету. В случае применения пластиковых труб в качестве воздуховода с прямоугольным или круглым сечением, вполне можно обойтись без короба.

Специальные рекомендации по монтажу гофры

  • Если вентиляционное отверстие расположено над плитой, то для соединения вытяжки и вентиляционной системы понадобится переходник.
  • Если расстояние большое, необходим воздуховод в виде пластиковой трубы, желательно с круглым сечением. Часто используют гофрированную. Возможно, для соединения понадобятся колена и переходник.
  • При монтаже гофру необходимо растянуть, чтобы не было лишних складок. Они повышают шум при работе воздухоочистителя.
  • На патрубке гофру фиксируют с помощью хомутов.
  • Вывод воздуха можно производить необязательно в вентшахту. Часто хозяева домов делают отверстие с помощью перфоратора в стене и выводят трубу на улицу.

Для того чтобы сделать правильного размера отверстие в стене необходимо измерить диаметр отдушины сзади вытяжки. С помощью пилы придается ровное округление отверстия. Удаляется внутренняя изоляция и крепится заглушка воздуховода.

В принципе, вот и все советы, как установить встраиваемую вытяжку. Естественно монтаж удобно выполнять одновременно с установкой нового кухонного гарнитура.

https://www.youtube.com/watch?v=fFsiROAuGDg

Установка наклонной вытяжки Weissgauff без отвода

Вариант установки наклонной вытяжки без отвода правильно называется режим фильтрации с внутренней рециркуляцией или закрытый режим.

Разметка

Установка наклонной вытяжки Weissgauff проводится на четыре шурупа. В корпусе вытяжки есть отверстия для навешивания. Отверстия имеют не только каплевидную форму, но и специальный замок, фиксирующий головки шурупа из корпуса вытяжки.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу
монтажное отверстие вытяжки с защелкой

Чтобы повесить вытяжку правильно нужно сделать шаблон разметки. Шаблон разметки есть в паспорте вытяжки.

Так как вытяжка монтируется без отвода, то достаточно четырёх отверстия для крепления самой вытяжки.

Если вверху вытяжки нет навесного шкафа, то понадобятся два отверстия для крепления короба вытяжки. В комплекте к вытяжке идут: 6 распорных дюбеля d=6 мм и 6 отличных хромированных шурупа длинной 40 мм.

Обратите внимание, чтобы в местах сверления отверстий для крепежа, не проходила скрытая электропроводка кухни. Если есть сомнения по электропроводке, отключите электрическую группу кухни, а дрель подключите от электрощита

Статья по теме: Вытяжка на кухне над плитой: какую вытяжку выбрать

Вот шаблон разметки для вытяжки.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу

Далее всё несложно:

Определите нижний уровень установки вытяжки (L). Он не может быть ниже 350 мм для электрической плиты (панели) и 550 мм для казовой плиты (панели);

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу

Определите и нарисуйте на стене центральную ось подвеса вытяжки;

Перенесите шаблон разметки на стену, учитывая низ и центральную ось. Уровнем проверьте горизонтальность разметки;

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу

Далее сверлим отверстия в стене. Если на стене уложена плитка, то сначала отверстия в плитке просверлите простым сверлом или сверлом для керамики в режиме «без ударного сверления». Бетонную и кирпичную стену сверлим перфоратором. Диаметр сверла d= 6 мм;

«Продуйте» просверленные отверстия от пыли и вставьте в них распорный дюбель. Для упрощения вворачивания смажьте шуруп мылом;

Вворачиваете шуруп не до конца. Оставьте 7 мм не ввернутым;

Проверьте, чтобы в корпусе вытяжки ничего не осталось. Навесьте вытяжку на четыре ввернутых шурупа;

Откройте стеклянную дверцу вытяжки. Снимите жировой фильтр. Доверните шурупы крепежа и защёлкните замки;

Выпил в шкафу

Если над вытяжкой будет висеть кухонный шкаф, нужно сделать в нём отверстия под короб. Размер короба вы найдете в паспорте. Для вытяжки Weissgauff, размер короба 218×160 мм.

Выпиливается отверстие электрическим лобзиком. Чтобы начать выпил нужно сделать разметку и просверлить первое отверстие, чтобы вставить пилку лобзика.

Популярные статьи  Железобетонные кольца для колодцев: виды, маркировка, нюансы производства + лучшие предложения на рынке

На вывод вытяжки ставим переходник (он в комплекте).

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу
ставим переходник

Вешаем шкаф на место.

Устанавливаем на вытяжку вентиляционный отвод (его нужно покупать отдельно d=100 мм, L= 500 мм) и закрываем его декоративным коробом. Он защёлкивается на корпусе вытяжки.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу
как ставить декоративный короб

Регулируя длину декоративного короба, добиваемся, чтобы решетка на коробе торчала из навесного шкафа.

На коробе есть планка для крепления короба к стене. Если хотите прикрепить короб к стене, разметьте отверстия. Далее поверните планку и просверлите отверстия в стене. Вставьте дюбеля и закрепите короб.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу
телескопический короб, планка его крепления к стене

Если короб проходит через навесной шкаф, достаточно закрепить его к шкафу.

Статья по теме: Установка встраиваемой вытяжки с видео инструкцией

Разновидности

В первую очередь встраиваемые вытяжки можно разделить по технологии размещения. Бывают следующие модели:

Полновстраиваемая — корпус вытяжки полностью находится в шкафу, так же как компоненты системы дымохода, подключаемые к вентиляции. Такой вариант надежен и отличается доступной стоимостью

Важно, чтобы встраиваемая в шкаф вытяжка соответствовала размерам ящика мебели, это необходимо для эстетичного размещения.
Выдвижная — имеет удобный механизм. Ее следует выбирать в том случае, если нет желания делать вытяжку постоянным элементом дизайна кухни

Корпус прибора размещается внутри шкафа, во время использования плиты выдвигается вручную.
Телескопическая — одна из наиболее интересных и компактных моделей, позволяющая выгодно экономить рабочее пространство при использовании. Такая система предполагает выдвижную конструкцию из нескольких сегментов. В сложенном виде вытяжка незаметна. В выдвинутом положении значительно увеличивается по площади и позволяет удалять все образующиеся испарения.
Козырьковая — еще одно простое, недорогое и надежное решение. Вытяжка монтируется к стене или шкафчику, включается и отключается по необходимости при помощи кнопки.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуПолновстраиваемаяУстановка встраиваемой вытяжки: варианты расположения и руководство по монтажуВыдвижнаяУстановка встраиваемой вытяжки: варианты расположения и руководство по монтажуТелескопическаяУстановка встраиваемой вытяжки: варианты расположения и руководство по монтажуКозырьковая

Что делать, если мощности недостаточно

Логичным мероприятием является замена устройства на более производительное. Если же такой возможности нет, можно удалить имеющиеся фильтра, особенно, дублирующий, угольный. Это добавит до 5% мощности от номинальных параметров, но существенно повысит шумность.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажуМонтаж вытяжки можно провести самостоятельно с минимальным набором инструментов.

Повышение мощности путем частичных замены элементов управления или электродвигателя рекомендуется производить только после истечения официальной гарантии на изделие. Такие работы проводят мастерские по ремонту бытовой техники. Изменение компоновки технической части не влечет за собой требований по изменению воздухоотводящих коммуникаций.

Нормы и требования к кухонным вытяжным системам

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия)

Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ

Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Производительность

Для благоприятной атмосферы мало правильно подобрать габариты оборудования относительно плиты, нужно еще определиться с производительностью.

Этот показатель измеряется в м3/час. При подсчете учитывается площадь кухни и высота потолков. Согласно нормам воздух за час должен обновляться 10-12 раз. Требуется увеличить полученное число на 20-30 %: это считается запасом мощности.

Так что для помещения в 12 кв. м и высотой потолка 2,7 м необходима производительность не менее 500 м3/час (12 x 2,7 x 12 x 1,3 = 505,44).

Чтобы не пришлось производить сложные расчеты самостоятельно, смотрите таблицу.

Установка встраиваемой вытяжки: варианты расположения и руководство по монтажу

https://youtube.com/watch?v=VT1wnKXkUVM

Выводы и полезное видео по теме

Наглядно процесс монтажа такой вытяжки продемонстрирован здесь:

В этом ролике представлена информация о том, как выбрать подходящую вытяжку:

Здесь есть полезные сведения о замене угольных фильтров:

Вытяжка, которую можно скрыть за мебельным фасадом – идеальный выбор практически для любой кухни. Такое устройство издает мало шума, не портит интерьер и может быть установлено силами одного человека буквально за пару часов.

Если вытяжка правильно подобрана, а ее монтаж исполнен без ошибок, она обеспечит для кухни необходимый по интенсивности воздухообмен.

Хотите рассказать, как устанавливали встраиваемую вытяжку на собственной кухне, или сообщить полезные сведения по теме статьи? Пишите, пожалуйста, в расположенном ниже блоке. Задавайте вопросы, делитесь своим мнением, размещайте фото процесса выбора устройства или установки.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
