Преимущества кабелей ВВГ

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля

Благодаря своим прекрасным техническим характеристикам, силовые кабели марки ВВГ обладают следующими преимуществами:

  1. Обеспечение высокого качества передаваемой электроэнергии. Главная задача любой системы электропередачи – это максимально сохранить показатели качества электрической энергии. Для этого проводники такой системы должны обладать такими техническими характеристиками, как низкое активное и реактивное сопротивление, а также высокое качество изоляции. На сегодняшний день медь является одним из лучших материалов для использования в такого рода системах.
  2. Негорючесть. Позволяет применять провода этого типа в помещениях с повышенной пожароопасностью.
  3. Высокая прочность изоляции на разрыв. Дает возможность не только обезопасить электрическую сеть от возникновения коротких замыканий в случае непреднамеренных механических воздействиях на провода, но и обеспечивает удобство монтажа проводки, а также эксплуатации электроприборов. Кроме того, изделия марки ВВГ отличаются повышенной устойчивостью к механическим вибрациям.
  4. Высокие диэлектрические свойства изоляции ПВХ. Это позволяет изготавливать надежные и мощные кабели сравнительно небольшого диаметра. Согласно нормативным документам, каждый силовой кабель ВВГ медный проходит испытания повышенным напряжением, величина которого, в зависимости от номинального напряжения кабеля, составляет 3 или 3,5 кВ.
  5. Устойчивость к действию влаги. Хотя такие изделия и не рассчитаны на прокладку в воде, однако их изоляция достаточно устойчива к воздействию влажной среды. Это позволяет использовать кабели такого типа в местах с повышенной влажностью (достигающей 98%), к которым относятся ванные комнаты, санузлы, кухни, душевые кабины и т. д.
  6. Высокая надежность. Силовой кабель ВВГ, проложенный в защитных системах, таких как специальные кабельные короба, гофрированные трубки или кабелегоны, отличается исключительно высокой надежностью.
  7. Длительный срок эксплуатации. Согласно описанию технических характеристик, минимальный срок службы этого кабеля составляет 30 лет.
  8. Широкий модельный ряд. Большой выбор сечений медных и алюминиевых жил позволяет с высокой точностью подобрать необходимый диаметр кабеля для питания электроустановок определенной мощности. Это дает возможность существенно сэкономить средства при проектировке и монтаже электропроводки. Кроме того, возможность использовать кабели ВВГ-П (плоские) позволяет достигнуть максимального удобства при выполнении монтажных работ.
  9. Удобная цветовая и цифровая маркировка токопроводящих жил. Фазный провод имеет изоляцию белого, красного или коричневого цвета, нулевой провод – синего, а заземляющий – желтого с зеленой полосой.

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

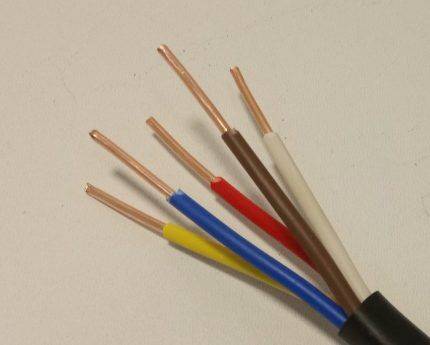

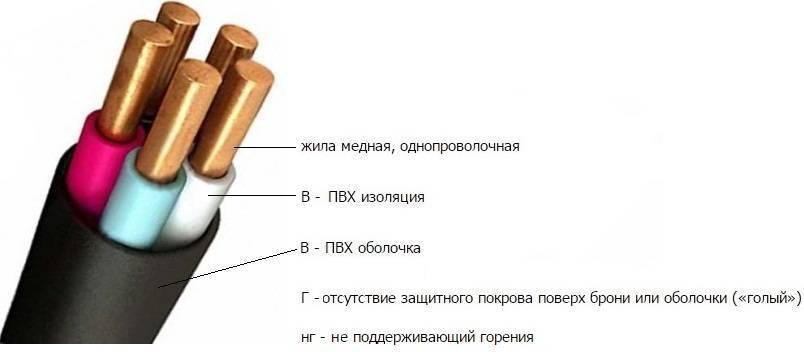

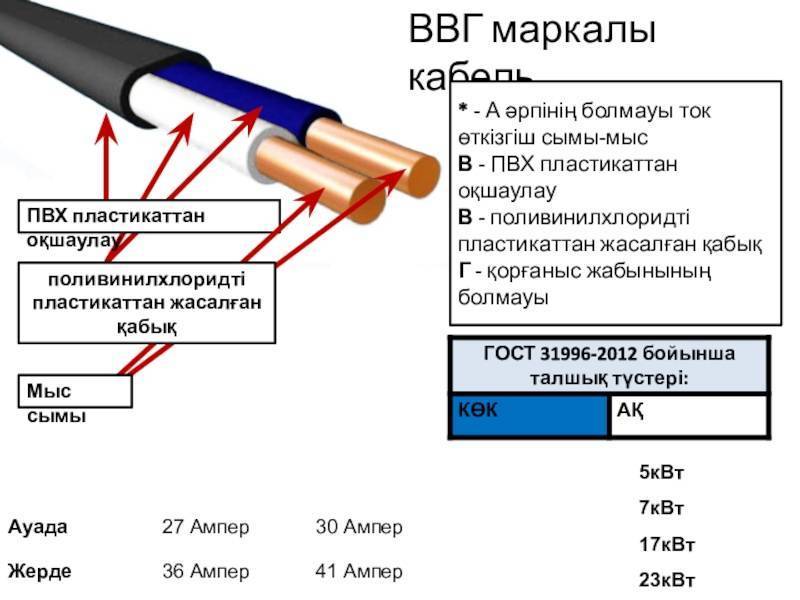

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

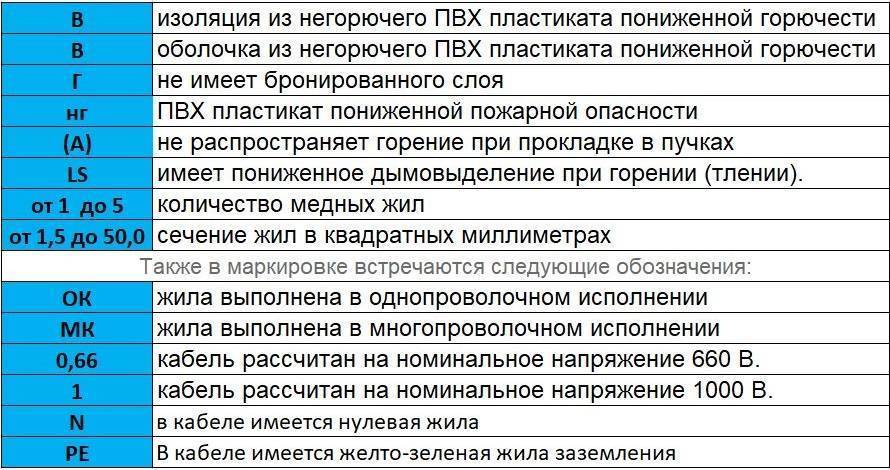

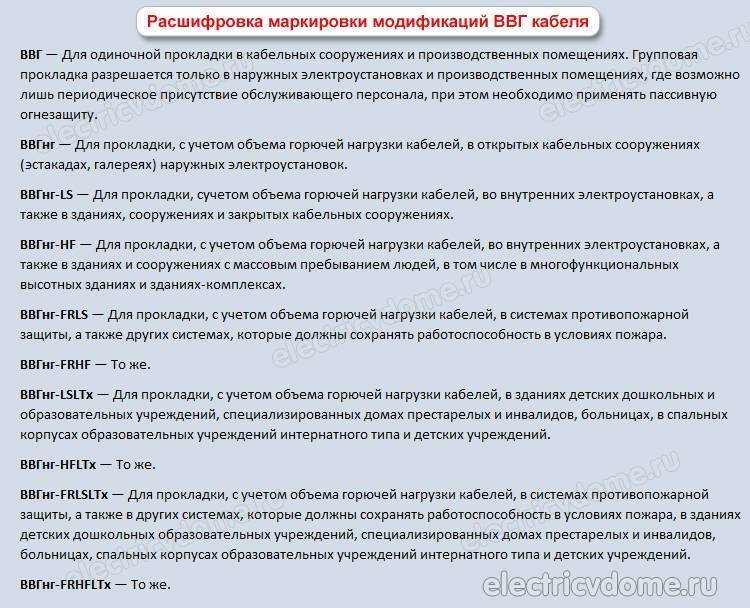

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

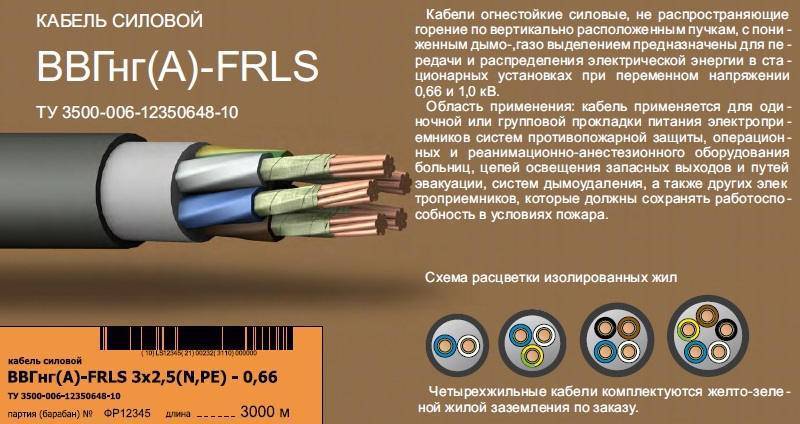

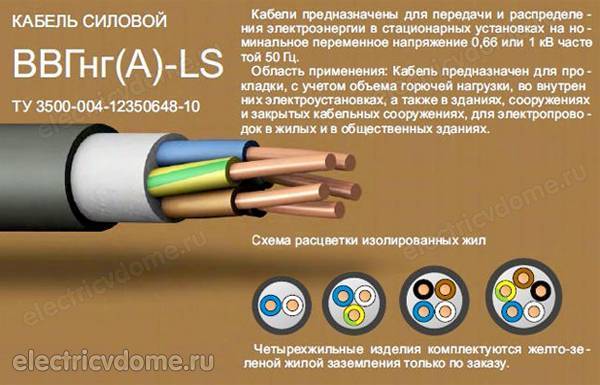

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

  • моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
  • изоляция из ПВХ, не поддерживающего горение;
  • скрутка из двух-пяти жил;
  • заполнение в виде негорючего поливинилхлоридного пластиката;
  • ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
  • двухжильные кабели выпускаются с проводниками одинакового сечения;
  • если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

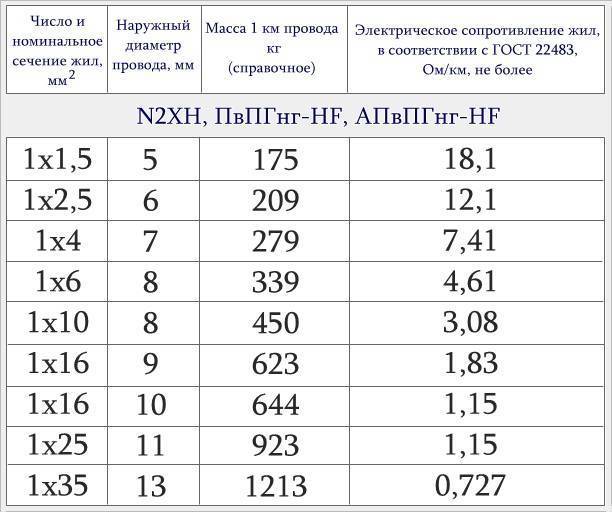

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

  • эксплуатационный срок – до 30 лет;
  • максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
  • максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
  • максимальная температура при аварийном режиме – до +80 гр. Цельсия.

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. мм Сопротивление одной жилы, Ом/км
1,5 12,1
2,5 7,41
4 4,61
6 3,08
10 1,83
16 1,15
25 0,77
35 0,524
50 0,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. мм Длительно допустимый ток, А
одна жила две жилы три жилы
1,5 24 21 19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 208 177 165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

На что обратить внимание при покупке

При большом выборе продукции не составит особого труда более точно выбрать проводку необходимого диаметра для обеспечения работы электроприборов определённой мощности, что позволит сэкономить деньги при проектировании и монтаже проводки.

При покупке изделия следует тщательно проверить качество изоляции изделия. Кабель должен иметь гладкий срез с изоляцией, надёжно обхватывающей жилы. Материал оболочки не должен иметь подтёков или признаков высыхания, то есть он должен быть эластичным без трещин.

Для получения полной информации о продукте следует ознакомиться с сертификатом соответствия, а затем опираться на технические данные. Исходя из условий эксплуатации, вместе с проводами следует приобрести и необходимую фурнитуру, обеспечивающую дополнительную защиту при прокладке кабеля.

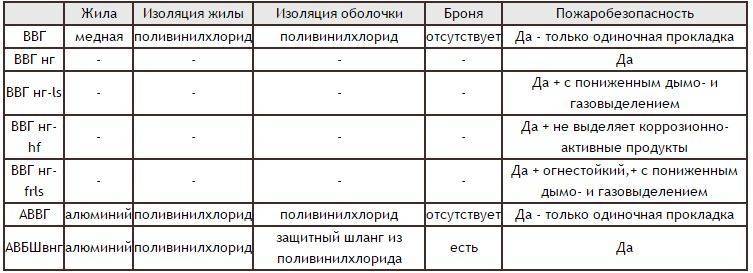

Самостоятельно отличить силовые кабели не всегда легко даже специалисту, ведь они очень схожи внешне и по своему внутреннему устройству. Именно поэтому производители всегда ставят маркировку на защитную оболочку. Но технические особенности есть у каждого типа провода. Они касаются эксплуатации, установки, свойств и даже срока годности.

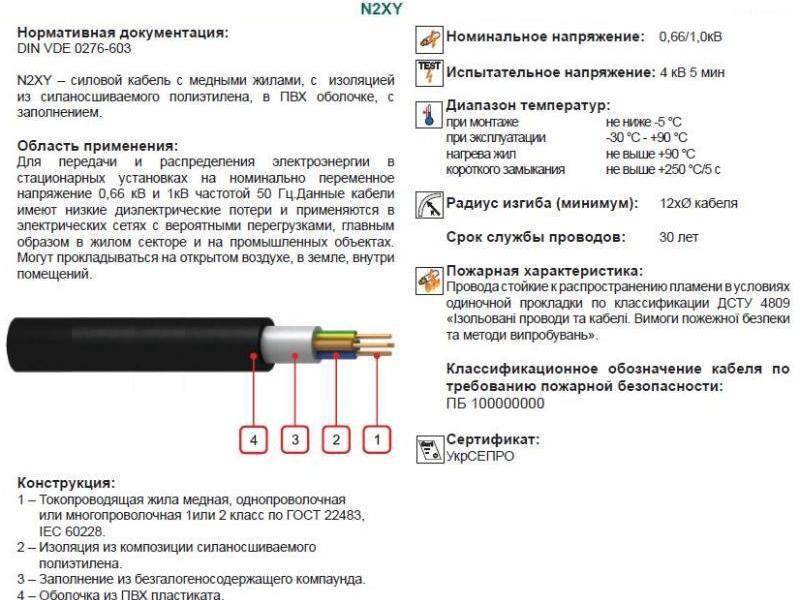

Испытание пожароустойчивости. Сравнение с кабелем NUM

По своей сути данный кабель мало чем отличается от ВВГ нг – впрочем, два отличия имеются. Например, в кругложильных кабелях (а форм-фактор жилы может быть круглый, плоский или же треугольный) применяется заполнитель без галогенов, а также невулканизированная резина, что обладает очень хорошей степенью пожаробезопасности. Также для оболочки кабеля применяется особый ПАХ, что имеет антивозгорающиеся свойства, в отличие от традиционных ВВГ.

В остальном всё так же количество жил может варьироваться от одной до шести, их сечения могут достигать 240 мм2, пропорционально площади сечений изменяется и диаметр,допустимый ток в зависимости от типа и количества жил может варьироваться от 21А до 704А, ну а масса варьироваться от приблизительно 40 кг/км до нескольких тонн на тот же один километр. Если вы решите купить подобный кабель, внимательно прочитайте его описание в магазине – ведь вам может попасться товар не с теми характеристиками, что вам нужны. От характеристик сильно варьируется цена, причём стоимость может вырастать в сотни раз, если увеличивается число жил и их общая площадь. Традиционный срок службы такого изделия – более тридцати лет, из которых пять обычно гарантийные.

Минимальный радиус изгиба при прокладке

  • кабелей одножильных — 10 наружных диаметров,
  • кабелей многожильных — 7.5 наружных диаметров.

Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С

Число жил, сечение, мм2 ВВГнг-LS Число жил, сечение, мм2 ВВГнг-LS
диаметр, мм масса, кг диаметр, мм масса, кг
0.66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ 0,66 кВ 1 кВ
1х1,5 5.9 6.3 43 48
1х2,5 6.2 6.6 54 60 3х2,5+1х1,5 10.0 11.0 190 215
1х4 6.9 7.5 75 86 3х4+1х2,5 11.8 12.8 262 302
1х6 7.4 8.0 98 109 3х6+1х4 12.9 14.4 359 409
1х10 7.7 8.0 149 155 3х10+1х6 15.3 16.3 539 579
1х16 9.3 9.7 221 227 3х16+1х10 18.7 19.2 826 858
1х25 10.8 11.0 322 327 3х25+1х16 22.7 23.2 1376 1408
1х35 11.8 12.0 415 421 3х35+1х16 22.6 23.1 1692 1723
1х50 13.3 13.5 556 563 3х50+1х25 24.7 25.1 2252 2288
1х70 15.8 806 3х70+1х35 28.1 28.5 2708
1х95 17.8 1083 3х95+1х50 30.8 3621
1х120 19.5 1370 3х120+1х70 34.8 4576
1х150 21.4 1658 3х150+1х70 37.9 5423
1х185 23.80 2020 3х185+1х95 41.8 6835
1х240 26.60 2665 3х240+1х120 45.9 8787
2х1,5 7.6 8.4 93 113 4х1,5 52.0 147 169
2х2,5 8.2 9.7 124 156 4х2,5 9.3 10.0 196 220
2х4 10.2 11.4 189 223 4х4 10.2 11.1 284 327
2х6 11.3 12.4 245 282 4х6 11.8 13.1 377 424
2х10 13.6 14.0 383 398 4х10 13.0 14.4 592 610
2х16 16.1 16.5 538 553 4х16 15.9 16.5 887 910
2х25 19.4 19.8 905 928 4х25 19.5 20.0 1431 1472
2х35 21.2 21.6 1180 1205 4х35 22.7 23.2 1878 1912
2х50 25.0 25.4 1569 1600 4х50 25.5 25.9 2493 2528
2х70 24.3 1694 4х70 29.1 29.5 3056
2х95 27.0 2220 4х95 31.2 4102
2х120 29.3 2723 4х120 35.5 5081
2х150 31.8 3336 4х150 38.9 6183
2х185 35.0 4015 4х185 42.6 7701
2х240 39.0 5190 4х240 46.7 10069
3х1,5 8.0 9.4 114 143 5х1,5 52.7 180 202
3х2,5 9.3 10.2 164 182 5х2,5 11.9 12.0 235 263
3х4 10.8 12.0 233 270 5х4 12.8 14.4 344 394
3х6 11.8 13.1 310 350 5х6 14.1 15.7 463 519
3х10 14.4 14.9 480 496 5х10 17.4 17.9 720 756
3х16 16.5 17.4 681 721 5х16 20.9 21.4 1078 1103
3х25 20.4 20.9 1167 1193 5х25 25.3 25.8 1695 1735
3х35 22.6 23.1 1519 1548 5х35 27.9 28.4 2153 2204
3х50 26.4 26.8 1991 2046 5х50 32.2 32.7 2900 2962
3х70 28.3 2354 5х70 36.5 3858
3х95 31.6 3131 5х95 39.3 5101
3х120 34.6 3864 5х120 43.9 6304
3х150 38.0 4774 5х150 47.7 7815
3х185 41.5 5850 5х185 53.3 9569
3х240 47.0 7596 5х240 59.0 12406

Назначение и особенности применения

Кабель ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках с частотой 50 Гц и рабочим напряжением от 660 до 1000 В.

Его используют с целью монтажа, ремонта или полной замены проводки в зданиях жилого и промышленного назначения. Усиленные виды подходят для установки в пожароопасных, влажных, подземных помещениях.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля
ВВГ – лучший вариант электропроводки для дома. Заводские изделия полностью отвечают требованиям сертификации, пожаро- и электробезопасны, отличаются невысокой ценой и разнообразием видов

Кроме популярных видов, рассчитанных на частоту 50 Гц, есть модификации для применения при 100 Гц. При необходимости можно подобрать провода для 1-фазной или 3-фазной цепи, для монтажа внутри и снаружи зданий.

Если провод потягивается снаружи дома, ему нужна дополнительная защита – металлический рукав, прочный кабель-канал, специальный лоток или гофрированная труба.

Для проводки в земле, шахте, коллекторе защита должна быть максимальной, так как у изделия полностью отсутствует бронь. Специально для сложных условий прокладки есть другой вариант – бронированный кабель ВБбШв.

Устройство электропроводки в деревянном доме также требует защиты в виде металлорукава, негорючего канала или металлической трубы.

Области применения

Благодаря своим техническим характеристикам кабель ВВГ активно используется при монтаже проводки на открытом воздухе, а также во влажных помещениях, причём уровень влажности допускается 98%. Он может использоваться в промышленных помещениях, на электростанциях, в распределительных и осветительных устройствах, жилых помещениях (в качестве проводки).

В помещениях, предназначенных для проживания, рекомендуется прокладывать марки ВВГнг или ВВГнг-ls, при монтаже под штукатурку удобнее будет использовать плоский кабель. Открытым способом изделие монтируется по поверхностям из негорючих материалов (кирпич, бетон, гипсокартон). На деревянных стенах обязательна защита в виде специальных каналов, гофрированных рукавов.

Вам это будет интересно Маркировка и характеристики медного многожильного кабеля ВВГ

Подобный кабель используется при монтировании проводки в тоннелях, коллекторах, каналах и аналогичных местах. Не рекомендуется укладывать его в землю без специальной защиты, так как он будет подвержен механическим и коррозийным воздействиям.

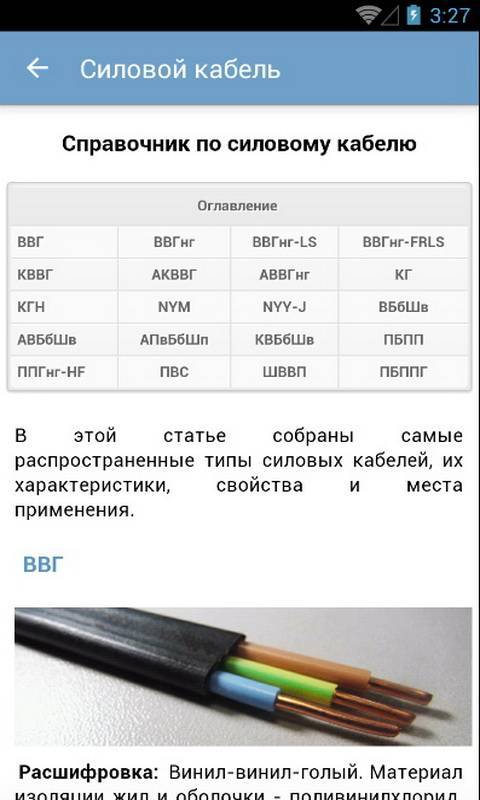

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

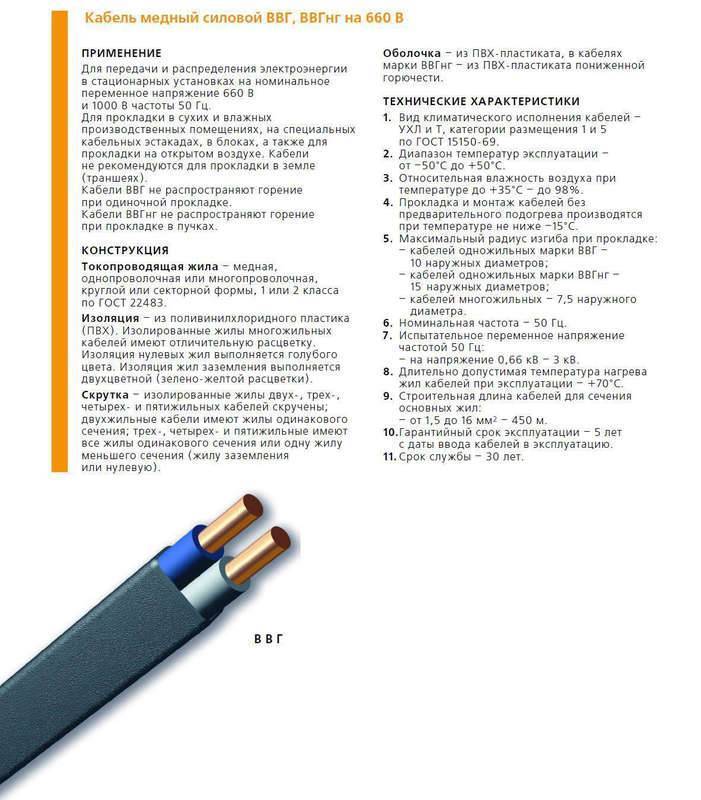

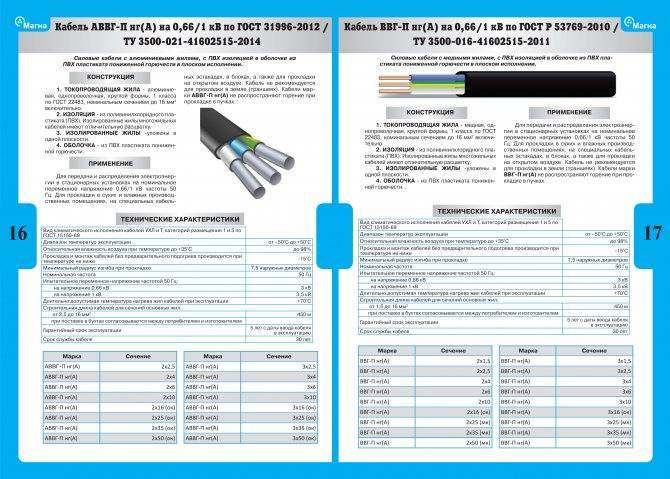

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические

Им то мы и уделим наше внимание напоследок

Сопротивление жил кабеля ВВГ

Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

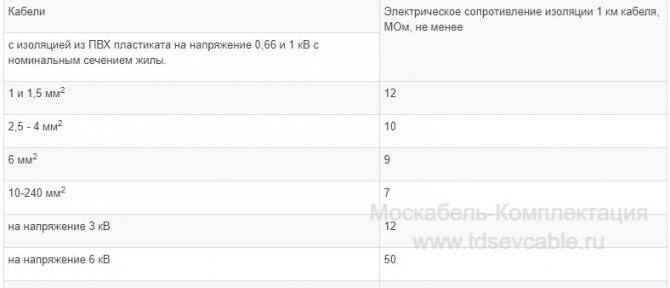

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

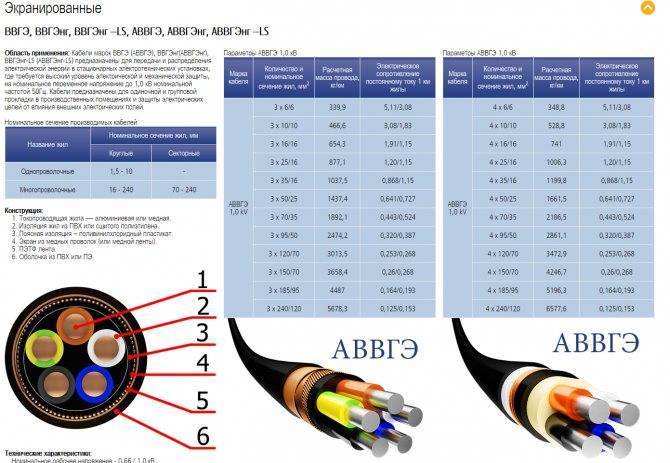

Конструкция кабеля ВВГ

Конструкция ВВГ проста и надежна. Кабель соответствует требованиям пожаробезопасности и проверен временем. Простота конструкции, а, следовательно, и цена – главные достоинства кабеля. В кабеле нет сложных элементов, он прост в монтаже и обслуживании. Кабель весьма доступен и распространен, и в случае необходимости проведения ремонтных работ, сложностей с его приобретением не возникает. В тот же момент, стоит учитывать огромное количество модификаций и разновидностей кабеля, которые различаются по ряду характеристик. Некоторые из них:

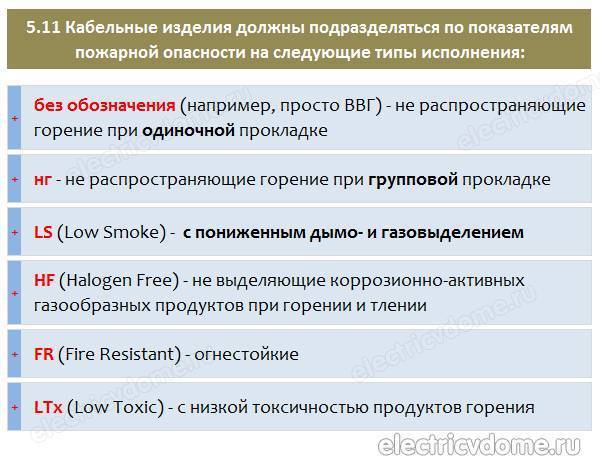

  • ВВГнг – негорючий кабель. Не распространяет горение при групповой прокладке кабелей пучками. Такие кабели применяются преимущественно для питания сетей обеспечения пожарной безопасности.
  • ВВГ-ХЛ – холодостойкая версия кабеля. Устойчива к экстремально низким температурам (до -60°C) и может быть смонтирована без предварительного прогрева при температурах до -20°C.
  • ВВГ-Т – тропическое исполнение. Кабели этой разновидности устойчивы к плесневым грибкам, коррозионно-активным микроорганизмам в условиях повышенной влажности.
  • ВВГож – одножильная версия. Применяется в сетях постоянного тока, либо как отдельный фазный проводник.

Так же, современные производители добавляют в кабели ВВГ дополнительные конструктивные элементы, которые могут не указываться в расшифровке. Чаще всего это мелонаполненный слой, препятствующий самовозгораниям при коротком замыкании и упрощающий зачистку кабеля, ввиду защиты жил от разрезов. Так же, может бть предусмотрена герметизирующая лавсановая лента. Самым распространенным вариантом кабеля, является трехжильная версия с одним нулевым проводником, три с плюсом. Самая популярная вариация сечения проводника – 16 мм2. Изолированные жилы имеют цифровую, либо цветовую разметку. У несертифицированных производителей могут встречаться нарушения в разметке жил. Во избежание подобных инцидентов, следует сравниваться со списком проверенных кабельных заводов.

Жилы до 16 мм2 включительно – бывают только однопроволочными. У сечений выше начинают производиться многопроволочные жилы. Оболочка наложена таким образом, чтобы легко отделяться от изоляции жил во время зачистки кабеля, но в тот же момент, изоляция и оболочка должны быть дотаточно вязкими, чтобы не образовывалось смещения изоляции и оболочки во время эксплуатации.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля

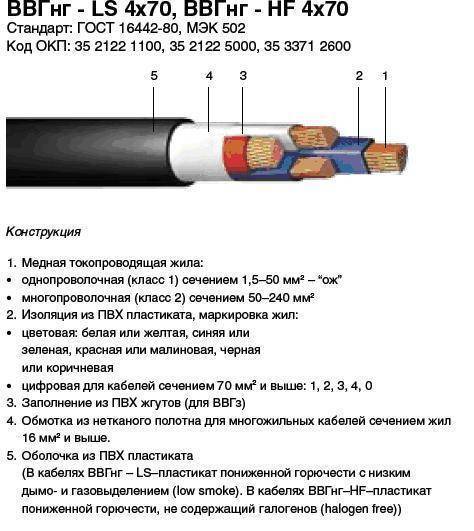

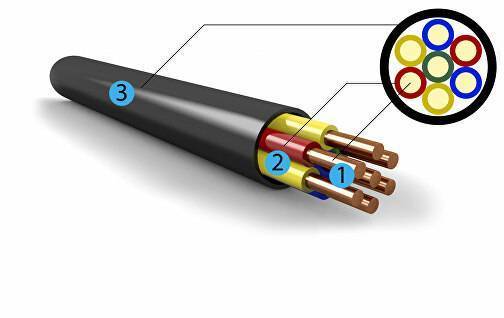

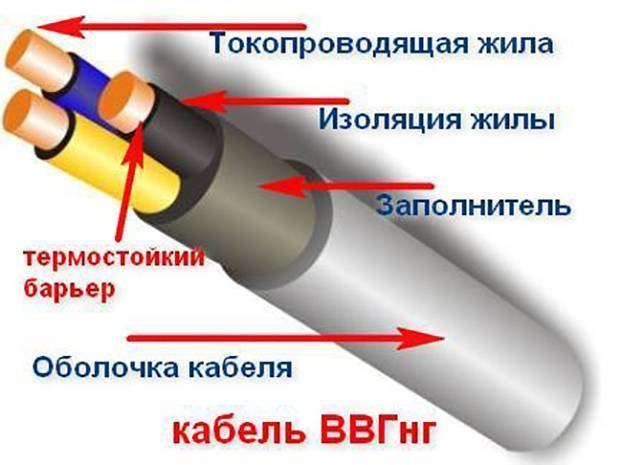

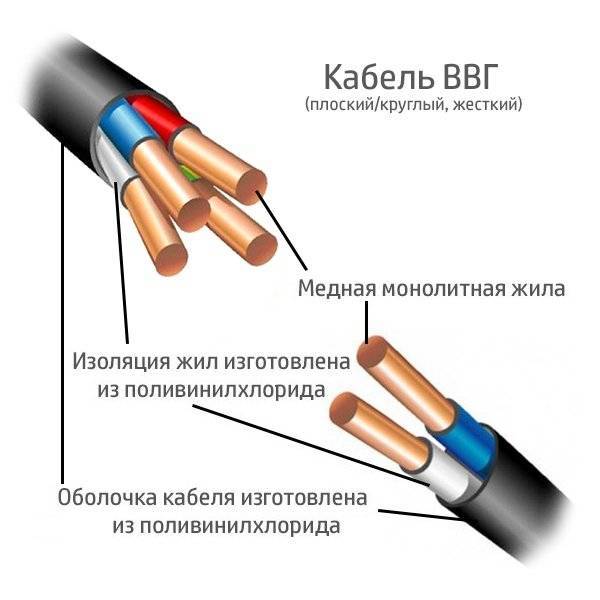

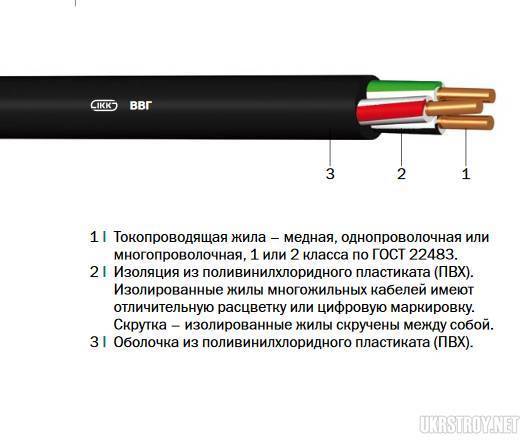

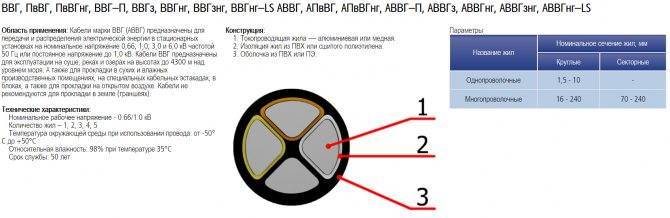

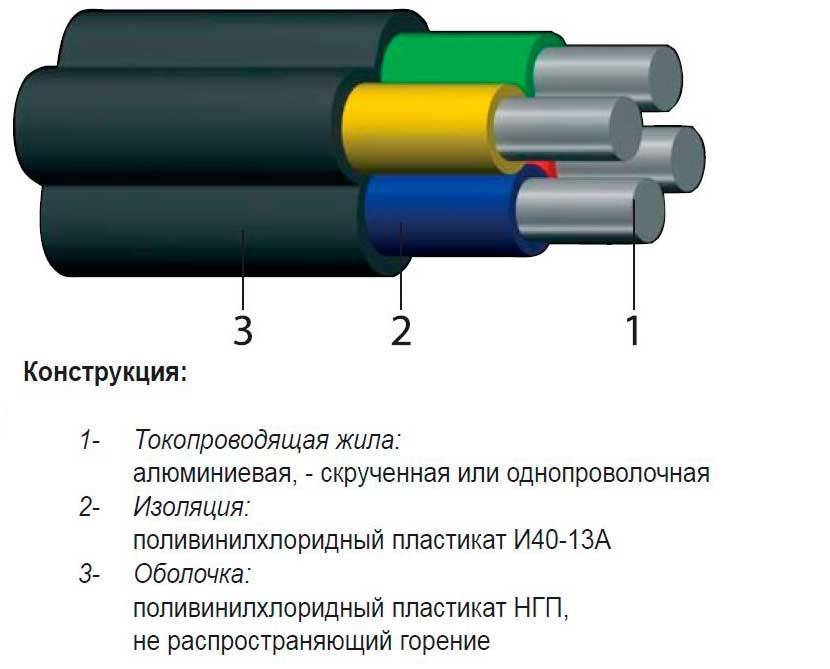

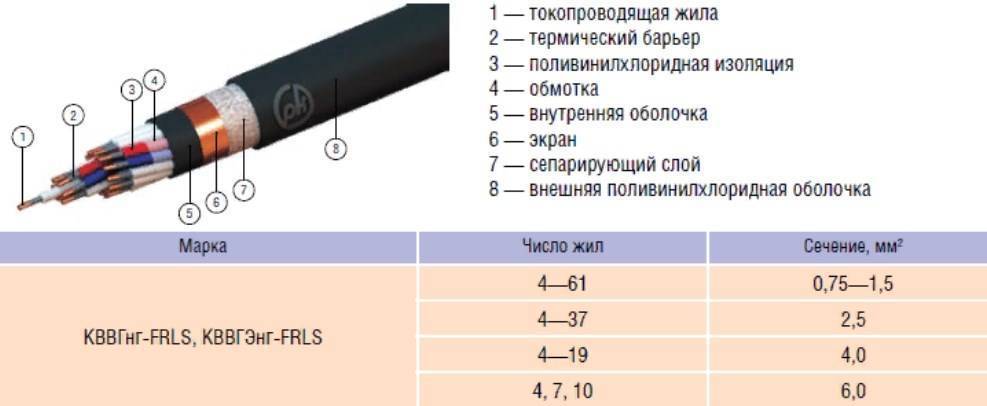

Общая конструкция кабеля:

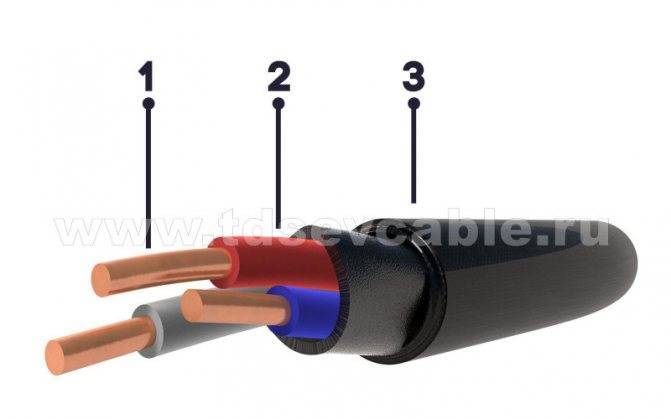

  1. Медная однопроволочная, либо многопроволочная токоведущая жила, номинальным сечением от 1,5 до 240 мм2;
  2. Жильная изоляция, выполненная из ПВХ-пластикатного материала, выполненная с цветовой либо цифровой маркировкой (Вариативно предусматривается защитная обмотка из нетканого полотна);
  3. Внешняя оболочка, выполненная из ПВХ-пластикатного материала.

Технические и эксплуатационные характеристики кабеля ВВГ

В зависимости от модификаций кабеля – технические характеристики могут весьма разниться. В данном случае, мы рассмотрим общие электрические и механические характеристики для кабелей серии ВВГ.

Базовый показатель строительной длины и сечения, в зависимости от номинального напряжения указан в таблице:

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля

Электрическое сопротивление проводящих жил, измеряемое в МОм на 1 км кабеля, будет указываться при температуре проводника +20 °C.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля

Допустимые токовые нагрузки кабелей с медными жилами, должны соответствовать соотношениям из нижеприведенной таблицы:

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеля

Остальные общие технико-эксплуатационные параметры приведены в основной таблице:

Напряжение переменного тока 0,66, 1, 3, 6 кВ
Минимальная и максимальная температура эксплуатации от -50 до +50 °C
Относительная влажность воздуха при t 35 До 90 %
Минимальная температура прокладки кабеля -15 °C
Максимально допустимая температура нагрева жил +70 °C
Максимальная рабочая температура жил при перегрузках +80 °C
Максимально допустимая температура нагрева жил при коротком замыкании (4 с) +160 °C

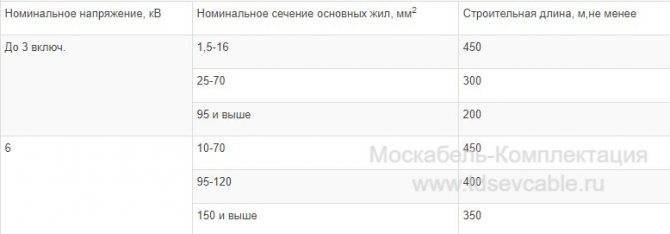

Строительная длина: По договоренности
Минимальный радиус изгиба одножильных кабелей: 10 наружных диаметров кабеля
Минимальный радиус изгиба многожильных кабелей 7,5 наружных диаметров кабеля
Минимальный срок эксплуатации 30 лет
Гарантия 5 лет

Разнообразие электрических кабелей

Если рассматривать исключительно кабели для силовых электрических цепей, то к основным типам здесь относятся следующие силовые кабели:

  • ВББШв.
  • ВВГ;
  • КГ;

Конечно, это далеко не полный список всех кабельных продуктов. Однако на примере технических характеристик можно составить общее представление о кабеле электротехнического назначения.

Исполнение под брендом ВВГ

Широко используемый, популярный и пользующийся доверием бренд. Кабель ВВГ предназначен для передачи тока с напряжением 600 – 1000 вольт (максимум 3000 В).

Изделие выпускается в двух вариантах: с токопроводящими жилами сплошной или балочной конструкции.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляПродукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый для строительства линий электропередачи

Согласно спецификации продукта, диапазон поперечного сечения жил составляет 1,5 – 50 мм. Изоляция из поливинилхлорида позволяет использовать кабель при температуре -40… + 50 ° С.

Существует несколько модификаций этого вида кабельной продукции:

  • ВВГз
  • ВВГнг
  • ВВГп
  • AVVG

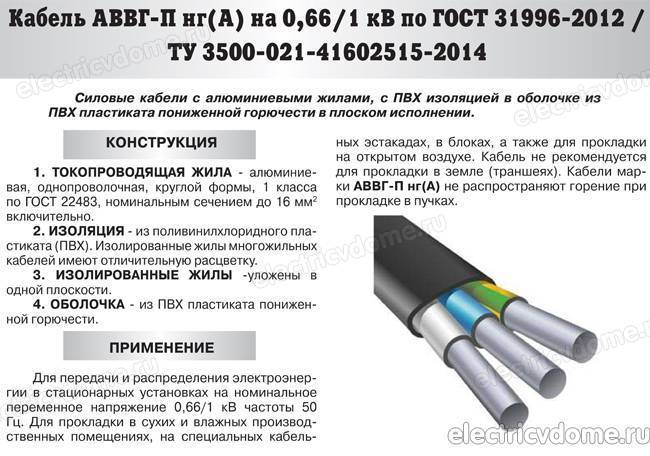

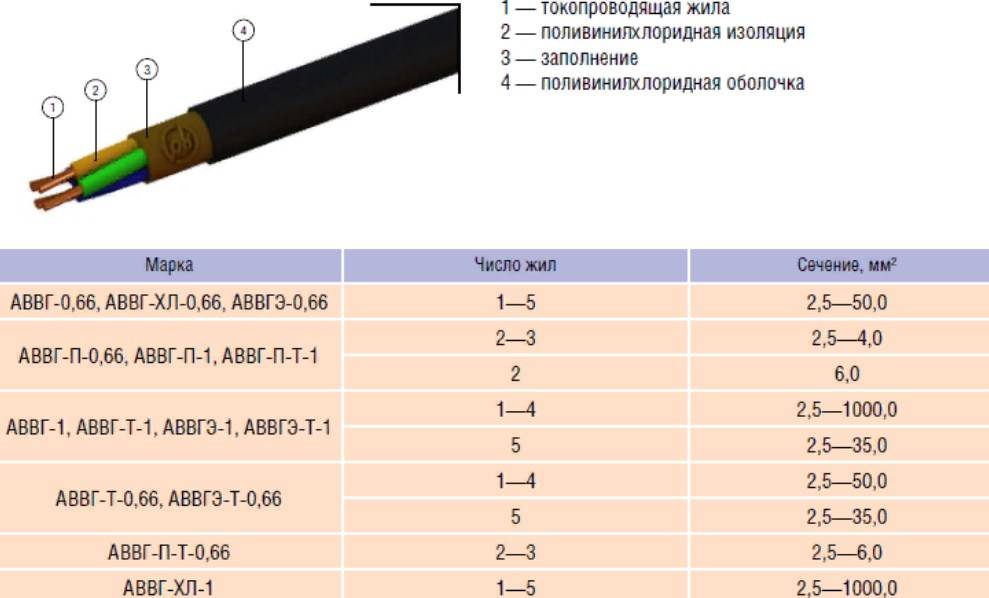

Модификации отличаются немного другим исполнением изоляции, применением алюминиевых жил вместо медных и формой кабеля.

Кабель силовой гибкий типа КГ

Конструкция еще одного популярного кабеля отличается высокой степенью гибкости за счет использования структуры пучка токопроводящих проводов.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляКонструкция гибкого силового кабеля марки КГ на четыре рабочих токоведущих жила. Изделие обладает высокими изоляционными качествами, демонстрирует хорошие технические характеристики

Исполнение этого типа предусматривает наличие внутри корпуса до шести токоведущих проводов. Диапазон рабочих температур -60… + 50 °. Чаще всего один тип КГ используется для подключения электрооборудования.

Кабель бронированный ВббШв

Пример оформления специальной кабельной продукции в виде изделия под брендом ВБбшв. Токопроводящие элементы могут быть связанными или одножильными. В первом случае диапазон сечения составляет 50-240 мм2, во втором – 16-50 мм2.

Изоляция кабеля имеет сложную структуру, которая включает ленточную изоляцию, ленточный экран, броню из стали, битума и ПВХ.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляСтруктура силового кабеля на высокое напряжение и значительную мощность. Это один из тех вариантов кабельной продукции, использование которого обеспечивает надежность схемы

Таких модификаций несколько:

  • АВББШв – наличие алюминиевых жил.
  • ВББШвнг – негорючий утеплитель;
  • ВббШвнг-LS – не выделяет вредных веществ при горении;

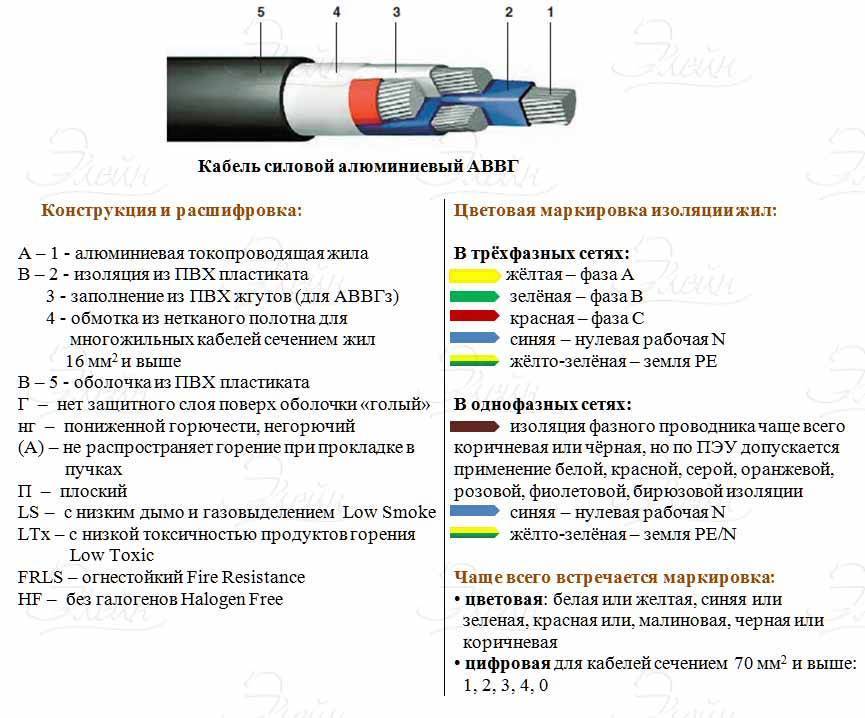

Умение читать маркировку кабельной продукции полезно при выборе продукции и электромонтажа электросетей.

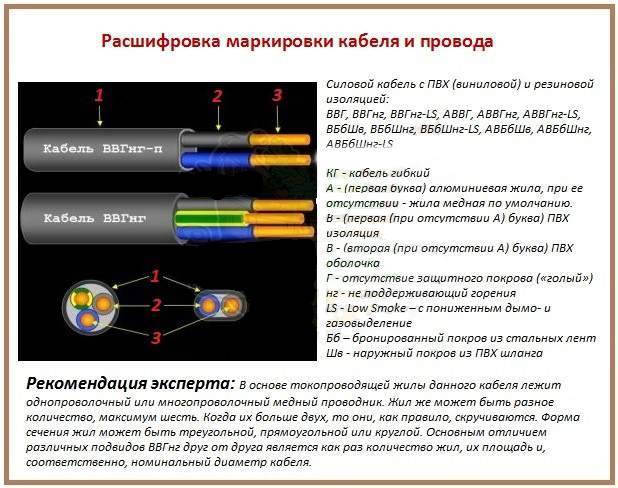

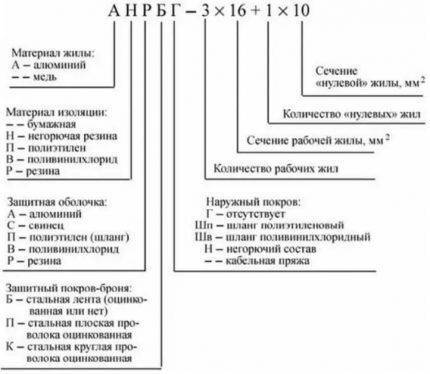

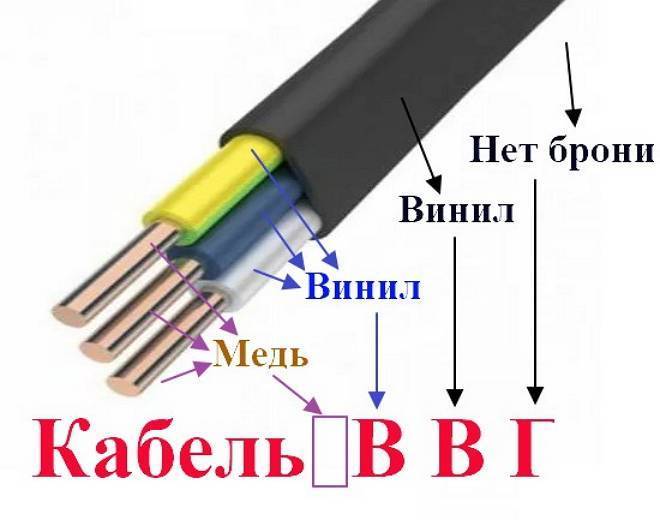

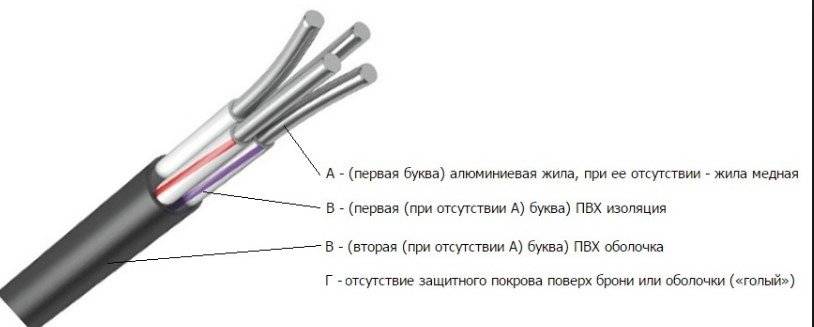

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляБуквенно-цифровая маркировка кабельной продукции: 1) буква 1 – металлическая жила; 2) буква 2 – цель; 3) буква 3 – изоляция; 4) буква 4 – характеристика; 5) цифра 1 – количество ядер; 6) цифра 2 – секция; 7) цифра 3 – напряжение (номинальное) (+)

Характеристика типа материала сердечника – Литера 1: «А» – сердечник алюминиевый. В любом другом случае медь жила.

Что касается цели (литр 2), то здесь расшифровки следующие:

  • «Ш» – установка; «К» – для контроля.
  • «М» – для установки;
  • «П (У)», «МГ» – гибкие для установки;

Обозначение утеплителя (буква 3) и его расшифровка следующие:

  • «Е» – экранированный.
  • «П» – полиэтилен;
  • «Ш» – шелковый полиамид;
  • «Р» – резина;
  • «Д» – двойная обмотка;
  • «К» – нейлон;
  • «В (ВР)» – ПВХ;
  • «Н (НР)» – негорючая резина;
  • «С» – стекловолокно;

Признаки, о которых свидетельствует литр 4, имеют свою расшифровку:

  • «Т» – для прокладки труб.
  • «Г» – гибкий;
  • «О» – еще одна коса;
  • «К» – металлическая тесьма;
  • «Б» – бронированный;

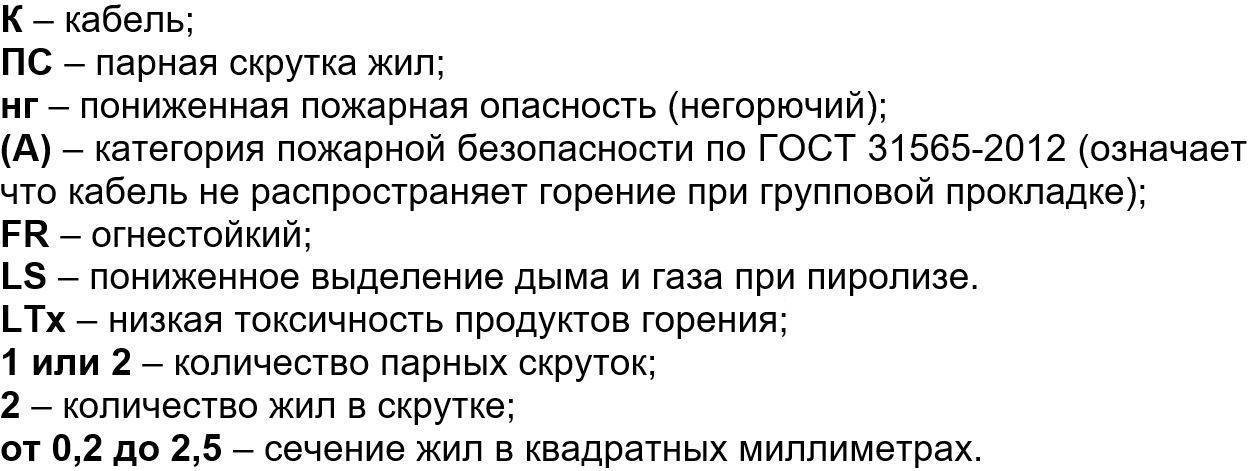

Кроме того, классификация предполагает использование строчных букв и букв, обозначенных латиницей:

  • «ВЧ» – при горении нет дыма.
  • «Z» – полный,
  • «LS» – при горении не выделяются химические вещества,
  • «Нг» – негорючий,

Маркировка обычно наносится непосредственно на внешний кожух и через равные промежутки времени по всей длине продукта.

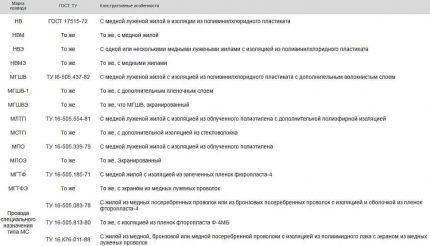

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляТаблица условных обозначений наиболее часто используемых типов проводов и их соответствия стандартам. Всегда можно идентифицировать бренд простым считыванием непосредственно с корпуса продукта (+)

На нашем сайте есть статьи о выборе кабельной продукции для организации электрических сетей в квартире и доме, рекомендуем ознакомиться с:

  1. Какой кабель использовать для разводки в квартире: обзор проводов и выбор оптимального варианта
  2. Какой провод использовать для разводки в доме: советы по выбору
  3. Какой кабель сделать разводку в деревянном доме: виды негорючего кабеля и его безопасная прокладка

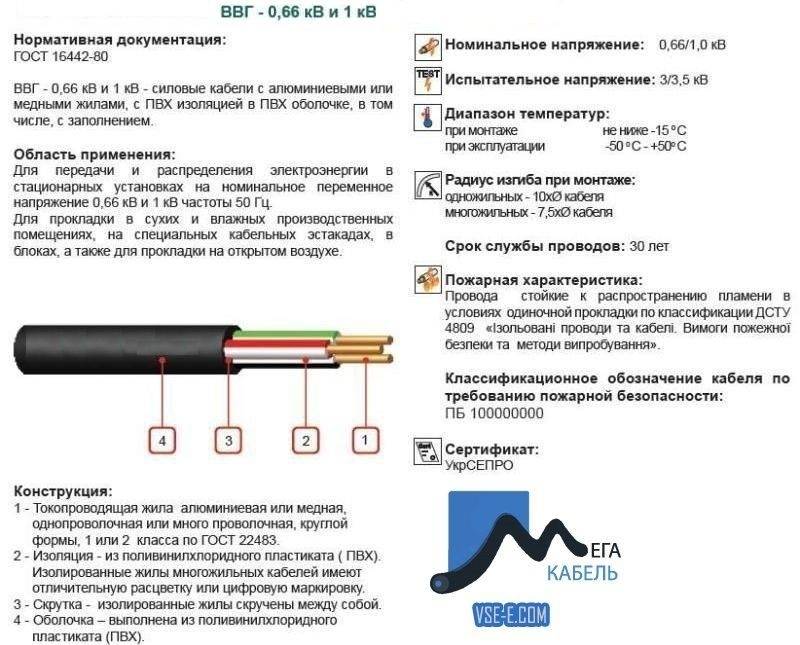

Технические характеристики кабеля ВВГ

Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

  • Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
  • Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
  • Изгибать можно с ограничениями:
    • ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
    • с многожильными — 7,5 радиусов (за счет большей гибкости).

      Есть плоские варианты (двух и трехжильные)

  • Допустимая температура нагрева проводников:
    • при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
    • при нормальной эксплуатации +70°C$
    • в режиме перегрузки +90°C.

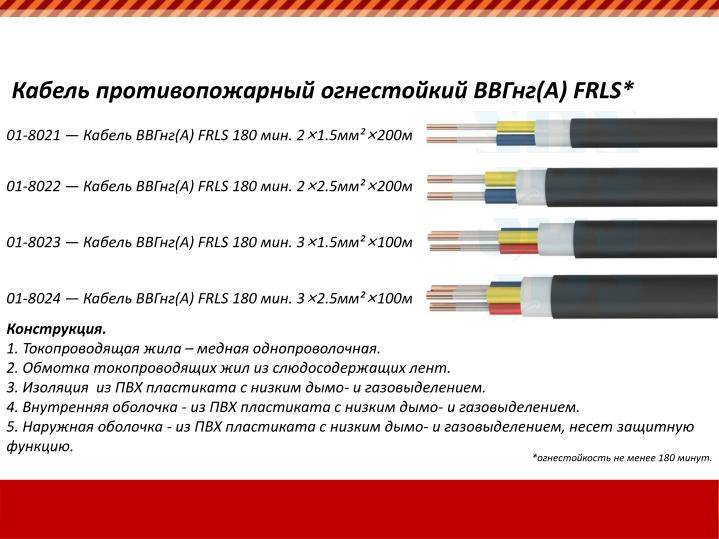

  • Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм2 до 240 мм2. В продаже обычно находятся проводники с жилами до 35 мм2, остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм2 и 1 на шаг меньше 2,5 мм2). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жил Длительно допустимы ток
с двумя основными жилами с тремя основными жилами с четырьмя основными жилами
1,5 мм2 24 А 21 А 19 А
2,5 мм2 33 А 28 А 26 А
4 мм2 44 А 37 А 34 А
6 мм 56 А 49 А 45 А
10 мм 76 А 66 А 61 А
16 мм 101 А 87 А 81 А
25 мм 134 А 115 А 107 А
35 мм 208 А 177 А 165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

  • ВВГ;
  • КГ;
  • ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляПродукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

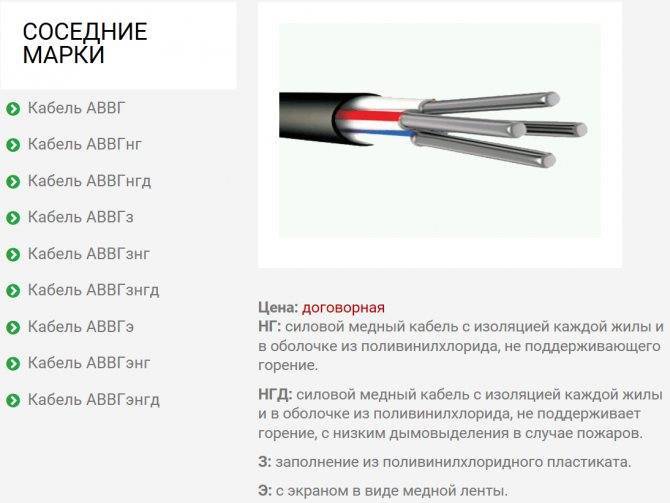

  • АВВГ
  • ВВГнг
  • ВВГп

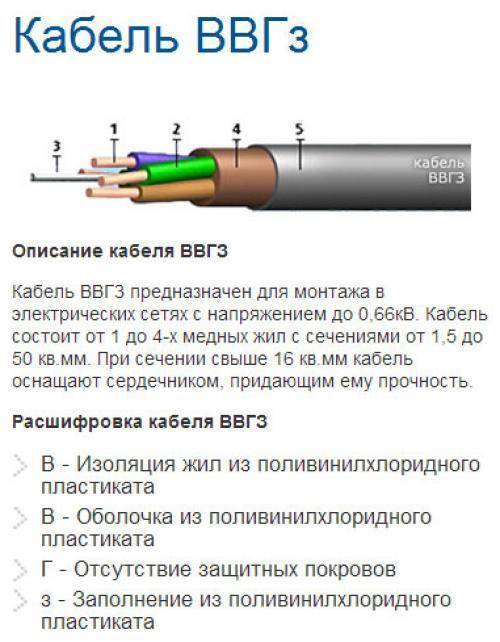

  • ВВГз

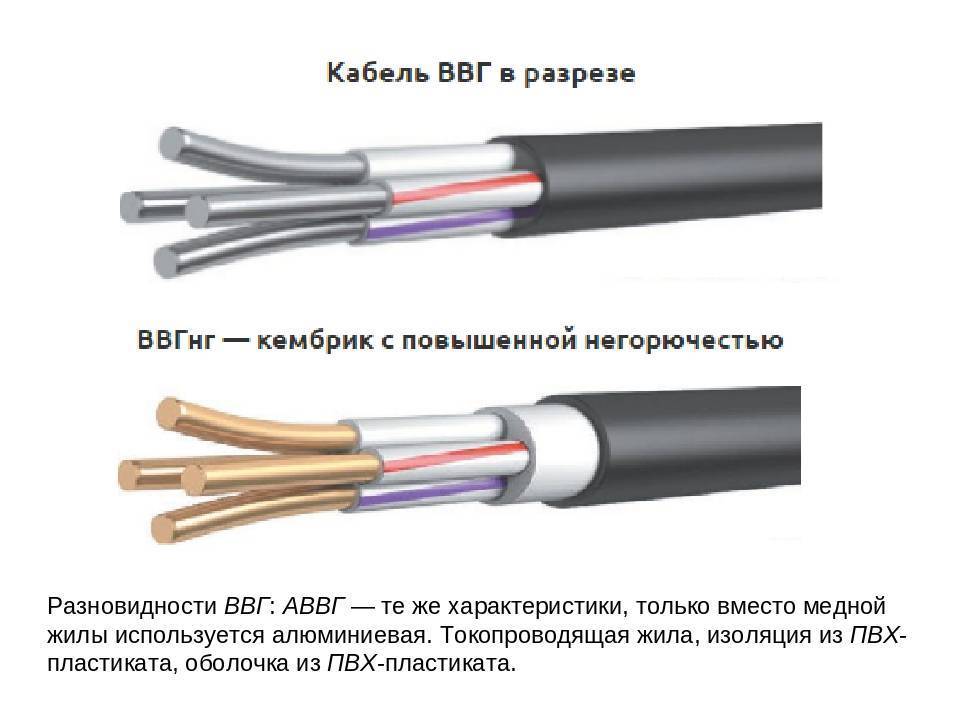

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляИсполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляСтруктура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляБуквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Что такое кабель ввг: расшифровка, характеристики + тонкости выбора кабеляТаблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

  1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
  2. Какой провод использовать для проводки в доме: рекомендации по выбору
  3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Выводы и полезные видео по теме

О маркировке кабеля:

Какой кабель лучше всего подходит для розеток и почему:

По выбору сечения кабеля:

Оптимальный вариант для использования в жилых домах – медный кабель ВВГнг. Экономичные электрические сети, простые в использовании и монтаже, подходят для подключения электромеханических систем и бытовой техники.

При выборе сечения обязательно учитывайте примерную нагрузку, если не уверены в правильности выводов, проконсультируйтесь с продавцами или квалифицированными электриками.

Помните: жизнь вашей семьи и сохранность имущества зависят от надежного и безопасного материала для электропроводки!

Мы представили вам только общую информацию о кабеле ВВГ, не касаясь технических тонкостей способов изготовления, монтажа и подключения. Если среди вас были опытные электрики, прокомментируйте спорные вопросы, поделитесь своим опытом или ценными советами. Фотоиллюстрации станут лучшим дополнением вашего рассказа.

Источник – https://sovet-ingenera.com/elektrika/wires/kabel-vvg-rasshifrovka.html

Оцените статью
