Воздухообмен в стоматологии: нормы и тонкости обустройства вентиляции в стоматологическом кабинете

Содержание

Нормы внутренней циркуляции воздуха в рентгеновских кабинетах

При проектировании вентиляции рентгеновских кабинетов важно полностью исключить возможность перемещения загрязнённых воздушных масс на территорию чистых помещений. А также предотвратить попадание радионуклидов из вытяжного воздуха в предпотолочную трассировочную зону.

Особое внимание следует уделить шуму и вибрации функционирующей системы вентиляции. Их пиковые пороги не должны превышать допустимые нормы, прописанные в СанПиН 2.1.3.2630-10.. Не следует в целях экономии свободного пространства кабинета рентгеновской диагностики выводить систему вентиляции на подвесной потолок коридора

Подобная манипуляция может нарушить эффективное функционирование системы вентиляции рентгеновского кабинета.

Не следует в целях экономии свободного пространства кабинета рентгеновской диагностики выводить систему вентиляции на подвесной потолок коридора. Подобная манипуляция может нарушить эффективное функционирование системы вентиляции рентгеновского кабинета.

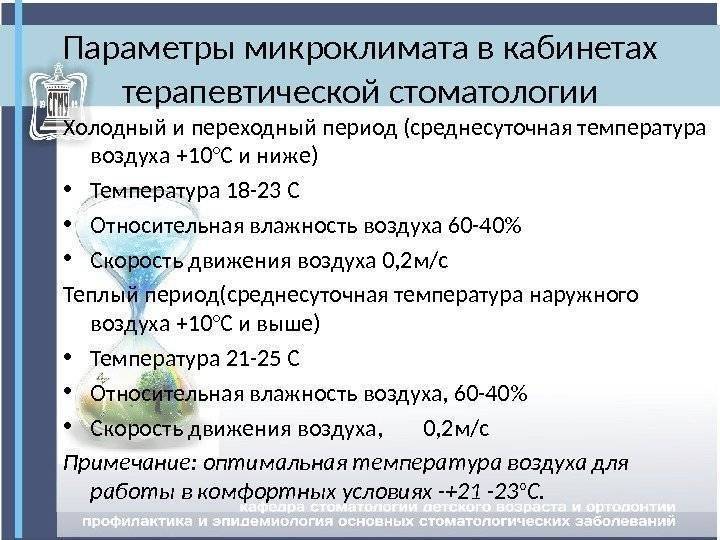

Обзор санитарных требований к микроклимату кабинетов стоматологии

Основные стандарты проектирования вентсистем содержатся в нормативной базе СанПин. Сборник правил за № 2.1.3.2524, 2009 года выпуска дает представление об основных условиях воздухообмена стоматологических кабинетов. Наиболее важные требования СанПин, от которых может зависеть получение лицензии, касаются следующего:

  • Поддержания в помещениях требуемого температурного режима. Зимой в зубном кабинете должно быть 18-23°C, летом 21-25°C.
  • Скорость перемещения воздушных масс стомат кабинетов должна поддерживаться в пределах 0,2 до 0,5 м/с, в соответствии с сезонными условиями.
  • Размещения точек притока и вытяжки. Они должны располагаться так, чтобы исключить возможность перетекания воздуха с наиболее грязных участков в чистые пространства кабинетов.
  • Проведения регулярного регламентного контроля за концентрацией микробов в помещениях стоматологического отделения и вентканалах систем вентиляции.
  • Конструктивного устройства вентсистем зубных кабинетов. Вытяжка стоматологии должна быть изолирована от общедомовой вентиляции, независимо от того с естественным или механическим побуждением она работает.
  • Наличия механизмов открывания окон, для экстренного проветривания помещений, независимо от способа вентилирования.
  • В целях нормализации температурного режима стоматологических кабинетов, разрешается совмещение вентсистем с кондиционерами, при условии, что фильтры будут меняться не реже чем раз в полгода, а раз в квартал будет производиться их чистка и дезинфекция.
  • К фильтрам кондиционеров кабинетов стоматологии предъявляются особенно строгие требования. Это должны быть устройства класса не ниже чем Н11-H14, тонкой и глубокой очистки.
  • Не рекомендуется применение рекуператоров тепла, так как для организации упорядоченного удаления использованного воздуха приточка и вытяжка рассчитываются по отдельности.
  • Для притока, основанием для расчета является 7-кратный воздухообмен/час, для вытяжки — 9-кратный.
  • Над печами (в полимеризационных помещениях), и другими нагревательными устройствами предусматривается устройство вытяжных зонтов.
  • Принудительные вытяжки необходимо устраивать в кабинетах терапевта, ортопеда, паяльных и стерилизационных помещениях.
  • Возле полировальных машин предусматриваются местные отсосы.

Ведомственные и частные зубные кабинеты иногда размещаются в муниципальных зданиях или цокольных этажах жилых домов. СанПин уточняет общие вопросы их обустройства:

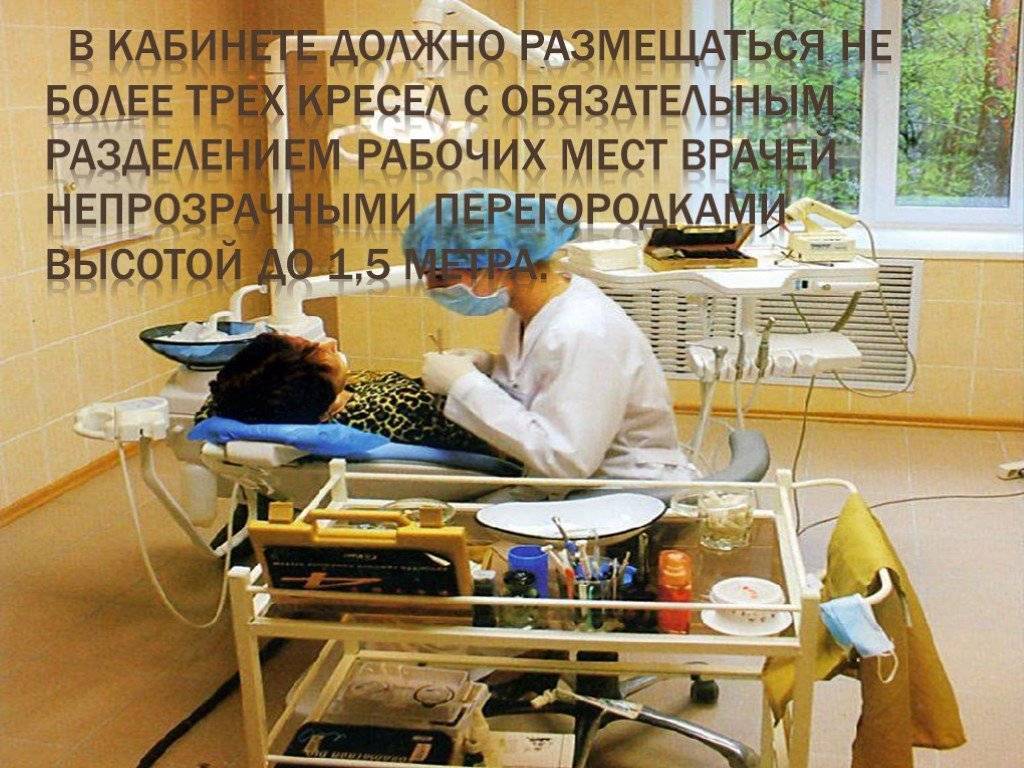

  • При количестве стоматологических кресел до трех, допускается естественный воздухообмен кабинета. Производится он посредством открывания фрамуг и форточек;
  • Когда количество кресел более 3-х, обязательным считается обустройство принудительной приточно-вытяжной вентсистемы. Она должна обеспечивать кратность притока-вытяжки, соответственно 2 и 3 оборота за час;
  • При количестве кресел более 4-х обязательно устройство автономной вентсистемы, не связанной с вытяжными каналами жилого дома.

Если автономные каналы в помещениях стоматологии отсутствуют, допускается использовать общедомовые, с условием устройства на вытяжке обеззараживающих фотокаталитических фильтров высокого класса очистки.

Специфика вентиляции рентгенкабинетов

В соответствии с действующими нормами для данного типа помещений предусматриваются следующие правила обустройства вентиляции:

  • Система должна быть автономной.
  • Подача воздуха (элементы приточной системы) размещаются в верхней части кабинета, то есть в 60 см от потолка.
  • Удаление воздуха должно производиться из двух зон: 40% из верхней и 60% из нижней, с воздухозаборниками на высоте 60 см от пола.
  • Также нормируется бактериальная обсемененность, температура, класс чистоты и прочие характеристики циркулирующего воздуха.

В ходе паспортизации рентгеновский кабинет проверяется на соответствие данным требованиям.

Воздухообмен в операционных палатах

Организация воздухообмена в операционной – один из важных этапов в планировании этой палаты. Дело в том, что один из факторов, который делает оперативное вмешательство успешным – повышенная стерильность всех поверхностей и воздуха. Поэтому при проектировании вентиляции в операционных палатах следует соблюдать следующие нормы и требования.

В районе дверей должен обязательно устанавливаться шлюз с подпором воздуха. Это делается для того, чтобы исключить попадание неочищенного воздушного потока из коридора, лифта и т.д.

В самой операционной вентиляция должна обеспечивать такой объем притока свежего воздуха, чтобы его количество минимум на 15% было больше, чем те воздушные массы, которые удаляет вытяжка. За счет такой системы создается воздушный подпор.

Поэтому очищенный воздух циркулирует не только в операционной, но и распространяется на предоперационную и послеоперационную.

Вентиляция в операционной должна не только обеспечивать приток воздуха, но и проводить его фильтрацию. Поток поддается обязательному обеззараживанию. Фильтры очистки воздуха должны подвергаться замене не реже чем один раз в полгода

В отдельных операционных, в которых проводятся такие хирургические вмешательства, которые требуют повышенной стерильности (операции на сердце или головном мозге), обеспечивается ламинарный поток воздуха. За счет этого достигается такой обмен воздуха, который в 500-600 раз превышает тот, что возможен при обустройстве обычной вентиляции.

При проектировании вентиляции в операционной необходимо предусмотреть ее работу в аварийном режиме. То есть, если основная часть отключится из-за перебоев с электричеством или выйдет из строя, она должна быть автоматически заменена запасной.

Уровень влажности в пищеблоке

В каждом помещение пищеблока должна поддерживаться оптимальная температура воздуха и влажность, с учетом используемого оборудования. Например, в горячих цехах большое влияние на влажность оказывают постоянно работающие электрические газовые плиты.

Во время работы нагреваются не только они сами, увеличивается температура рабочих поверхностей, довольно сильно иссушается воздух.

Это может неблагоприятно отразиться на здоровье работников этих цехов, поскольку сухой воздух высушивает слизистые оболочки и в нем содержится очень мало кислорода.

На кухне одномоментно готовятся сразу несколько блюд. Поэтому риски теплового и влажностного дисбаланса в помещении особенно велики

Самое сильное влияние на микроклимат пищеблока оказывают:

  • непрерывный цикл приготовления еды, ее тепловая обработка;
  • сушка;
  • мойка;
  • трубы и радиаторы отопления в холодный период.

Негативное воздействие оборудования, как правило, нивелируется за счет установки локальных вытяжных систем и приточной вентиляции.

Влияние воздухообмена на результативность обучения

Научно подтверждено, что при достаточном количестве свежего воздуха ученики меньше болеют, активнее ведут себя на уроках, лучше запоминают новый материал. А при недостатке кислорода чувствуют сонливость, подавленность, раздражительность.

Поскольку дети в рабочие дни до 80% времени проводят в учебных классах, важно создать комфортные условия пребывания в школе, обеспечив эффективный воздухообмен. Восприятие информации на уроке зависит не только от сложности предмета, формы изложения материала. Недостаток кислорода снижает общую умственную активность, что сказывается на успеваемости детей

Недостаток кислорода снижает общую умственную активность, что сказывается на успеваемости детей

Восприятие информации на уроке зависит не только от сложности предмета, формы изложения материала. Недостаток кислорода снижает общую умственную активность, что сказывается на успеваемости детей

Законодательством устанавливается периодичность обследования системы вентиляции школы, однако ежегодная проверка не способна обеспечить контроль над эффективностью воздухообмена в изменяющихся условиях, например, при изменении температуры воздуха за окном, после начала отопительного сезона.

Интенсивность подачи кислорода может снижаться при наличии перечисленных ниже факторов:

  • старое здание школы оснащено неэффективной системой вентиляции;
  • пластиковые окна без форточек, которые обеспечивают герметичность, не пропускают воздух с улицы;
  • устаревшая вентиляционная система или ее полное отсутствие.

Списывая вялость ребенка на погоду или время года не стоит забывать о достаточном количестве кислорода, которое должно поступать в организм

Если система вентиляции не справляется со своими функциями, важно проветривать помещение во время перемены или поднять вопрос о возможности оснащения окон приточными клапанами

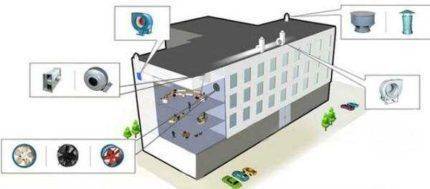

Схема вентиляции

Схема вентиляции медицинского учреждения, вне зависимости от его класса, подразумевает наличие следующих элементов:

  • Вентиляционные выходы. Располагают при проектировании вытяжной системы вентиляции, на стенах в 10-15 см от потолка, и закрывают решётками.
  • Распределители воздушного потока. Данное оборудование делится на 2 разновидности: потолочного и настенного типа.
  • Система фильтров тонкой очистки (включает в себя проектирование лабораторий, вентиляция которых должна производиться постоянно).
  • Вытяжные устройства.

Вентиляционные решётки допускается устанавливать на уровне пола, если в помещении применяется система вертикального удаления отработанного воздуха. Дополнительно могут быть установлены следующие элементы (даже для определённой зоны помещения):

  • Устройства обеспечивающие однонаправленный, неоднонаправленный или комбинированный воздушный поток.
  • Камера избыточного давления, позволяющая контролировать разницу давления во всём помещении.
  • Стабилизатор струи.
  • Перфорированные панели модульного типа, распределяющие воздушный поток по нескольким направлениям. Допускается размещать в любом месте.

На схемах, в обязательном порядке, предусматриваются помещения технического обслуживания, не оснащённые какими-либо устройствами, оборудование которых подразумевает только инструменты и хозяйственные принадлежности.

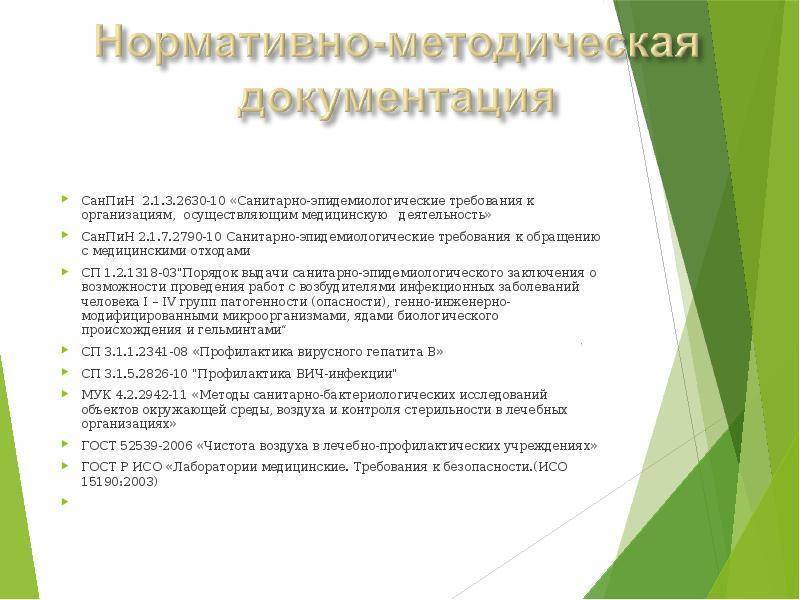

Нормативная база

В Российской Федерации для всех медицинских учреждений действуют общие санитарные правила и нормы организации их деятельности. Но в зависимости от конкретного профиля работы медучреждения для него применяются дополнительные нормативы, обеспечивающие безопасность пациентов. Требования к стоматологической клинике сформулированы в федеральном законе от 21 ноября 2011 года № 323-ФЗ, посвященном вопросам охраны здоровья граждан и медицинского обслуживания, и в СанПин 2630-10 «Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность».

Изменения на 2021

На текущий момент основным профильным документом, устанавливающим санитарно-гигиенические требования к работе стоматологических организаций, выступает СанПиН 2.1.3.2630-10 в актуальной редакции. В связи с его принятием отменен ряд ранее действовавших правил. Например, сейчас уже недействителен отдельный СанПиН 2.1.3.2524-09 «Санитарно-гигиенические требования к стоматологическим медицинским организациям».

С тех пор в текст новых правил неоднократно вносились изменения, нацеленные на обеспечение соответствия его требований текущей ситуации в сфере медицинского обслуживания и здоровья населения. Их введение в действие обусловлено принятием постановлений Главного государственного санврача от 4 марта 2016 года № 27 и от 10 июня 2016 года № 76. В нынешнем году текст действующих требований к санэпидрежиму не подвергался изменениям. На ближайшее время введения новых санитарно-гигиенических требований к стоматологическим организациям тоже не анонсировано. Не предполагается и возобновление действия уже отмененных документов, поэтому, например, ранее упраздненный СанПиН 2.1.3.1375-03 с изменениями на 2021 год вряд ли появится.

Актуальные статусы санитарно-гигиенических правил и нормативов

СанПиН 2.4.3.1186-03, статус на 2021 год

Действующий

СанПиН 2.6.1.1192-03, статус на 2021 год

Действующий

СанПиН 2.4.1.2660-10, статус на 2021 год

Недействующий

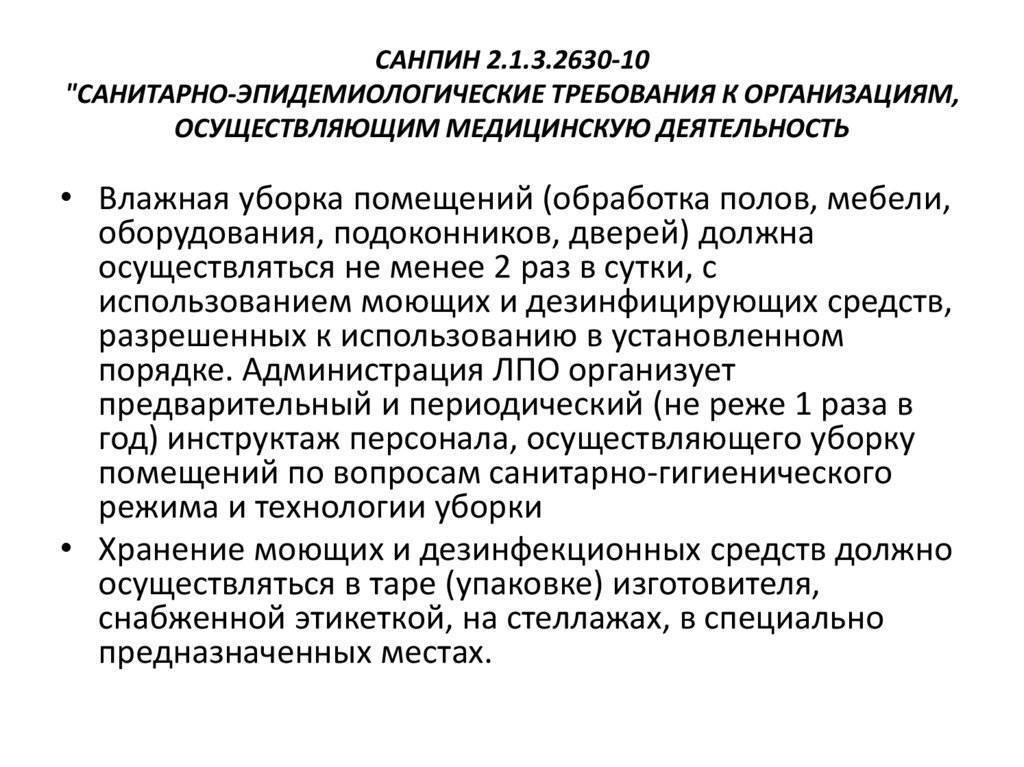

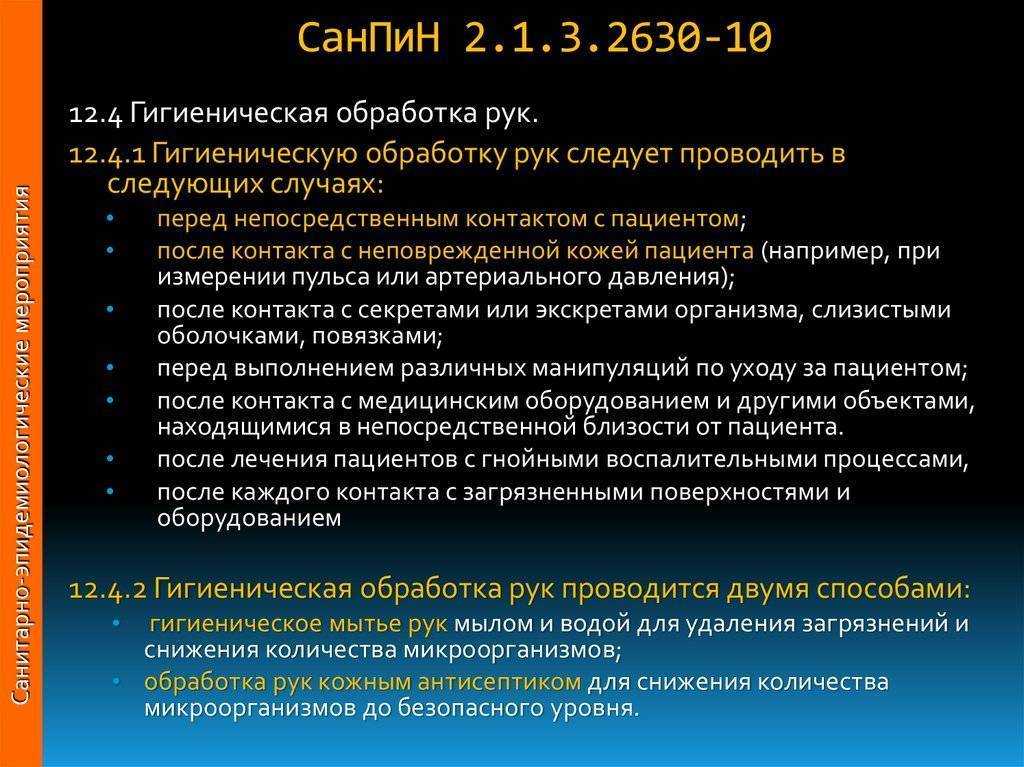

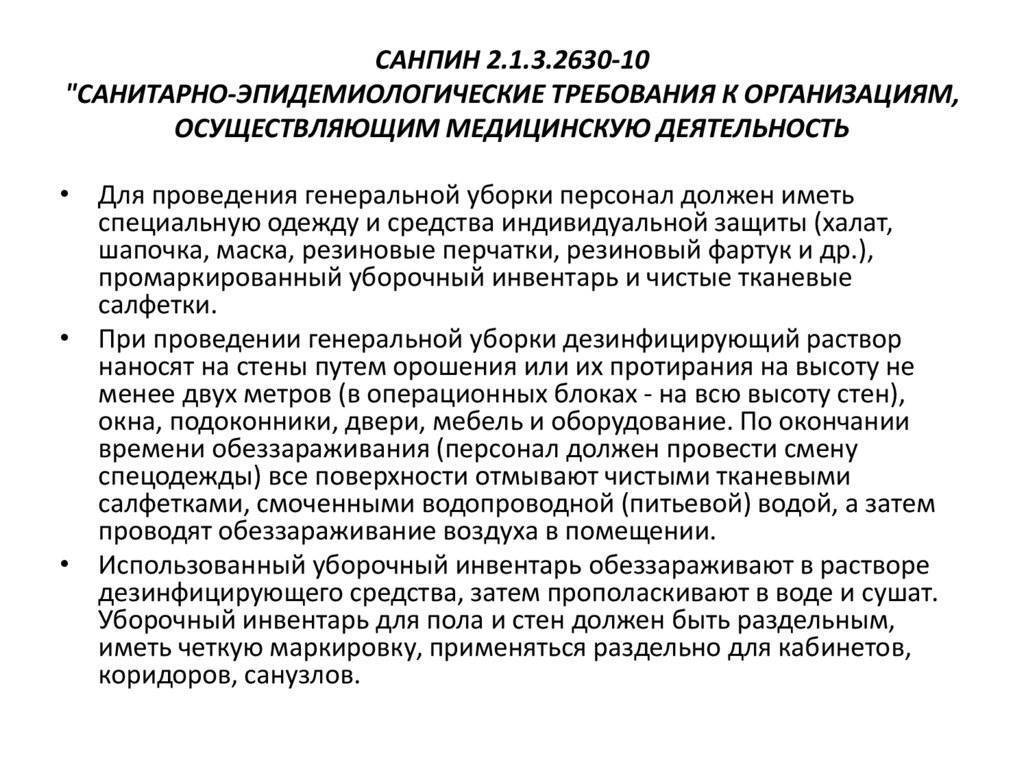

СанПиН 2.1.3.2630-10, статус на 2021 год

Действующий

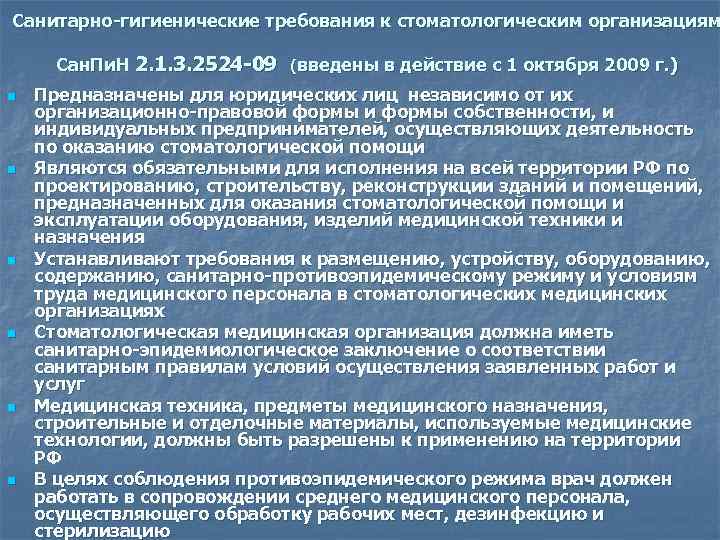

СанПиН 2.1.3.2524-09, статус на 2021 год

Недействующий

СанПиН 2.1.3.1375-03, статус на 2021 год

Недействующий

Фильтры для вентиляции рентгеновского кабинета

Учет монтажа вентиляционной системы, используемой медицинским учреждением, должен включать в себя не только установку самого вентиляционного оборудования, но и фильтров для него. Последний момент очень важен, так как именно качественная фильтрация воздуха является залогом здоровья пациентов, особенно если речь идет об инфекционных отделениях или рентгеновских кабинетах.

Чаще всего, для фильтрации воздуха в рентгеновском кабинете используются фильтры НЕРА, которые способны уловить 99,7% частиц, диаметр которых может составлять до 3 микрон. Данный тип фильтров также хорош тем, что обладает высокой очищающей способностью, поэтому часто используется в таких учреждениях, как стоматологическая клиника.

Наиболее часто в рентген кабинетах устанавливаются фильтры HEPA, способные уловить 99,7% частиц

Кроме того, учет фильтрационного оборудования для рентгеновских кабинетов подразумевает также использование фильтров в зоне пониженного давления. А также рамки фильтров всегда должны быть герметичными, а резиновые прокладки, отвечающие за этот параметр, необходимо заменять на новые в результате каждого осмотра. Даже самое бюджетное оборудование для циркуляции воздуха должно быть оснащено такими фильтрами.

При проверке вентиляции рентгеновских кабинетов обязательно нужно обращать внимание на качество и состояние основных и вспомогательных фильтров, так как именно от них во многом зависит успешность функционирования всей системы и ее способность задерживать болезнетворные бактерии

Обустройство вентиляции в стомат кабинете

Исправно функционирующая вентиляция, соответствующая всем установленным нормам описанным выше, является первостепенным условием для получения лицензии на организацию стоматологических услуг в эксплуатируемом помещении.

К выполнению работ по проектированию и обустройству вентиляции необходимо отнестись очень ответственно и при возможности привлечь сторонние узкоспециализированные организации.

Расположение каналов вентиляции внутри помещения должно быть спроектировано в соответствии с расположением остальных коммуникаций. Не допускается прохождение системы вентиляции над устройствами обогрева или охлаждения, совмещение с электрокабелями

Перед началом работ необходимо провести расчеты, в которых нужно учесть:

  • будущий поток посетителей стоматологического кабинета – количество кресел, количество медицинского персонала, продолжительность использования кабинета по времени за одни сутки;
  • количество установленного оборудования и возможную нагрузку на электросеть;
  • климат местности, для соблюдения установленного температурного режима и влажности внутри помещения в разное время года;
  • качество материала из которого будет выполняться вентиляция и функциональные возможности оборудования, включенного в систему вентиляции;
  • необходимую кратность воздухообмена в стоматологическом кабинете.

Стоит отметить, что сервисное обслуживание вентиляционного оборудования в стоматологических кабинетах должно проводиться в соответствии с установленными нормами, если иного не прописано в рекомендациях производителя оборудования.

При монтировании вытяжной вентиляции следует учитывать расстояние между местом забора наружного воздуха и местом выброса вытягиваемого воздуха в атмосферу.

Удаление друг от друга по горизонтальной плоскости должно составлять не менее 10 метров, а по вертикали разнесены друг от друга не менее чем на 6 метров. Если вывод отработанного воздуха произведен на крышу здания, то высота вентиляционного канала должна быть не меньше одного метра от кровли крыши.

Монтаж и чистку систем вентиляции стоматологического кабинета необходимо доверять специализирующимся компаниям, имеющим лицензию на проведения данного вида работ. Самостоятельная чистка каналов вентиляции запрещена

Установка фильтров для очистки выбрасываемого из вентиляции воздуха зависит от проведенных расчетов по охране атмосферного воздуха. Для стоматологических клиник и кабинетов с количеством кресел более трех установка фильтров обязательна.

Требования по вентиляции в стоматологии не предусматривают наличие вентиляционных камер для вытяжных систем.

Еще одно требование, которое не прописано в СанПиН – это уровень шума работы приточно-вытяжной вентиляции

При приобретении вентиляторов, обеспечивающих приток и отток воздуха, следует обратить внимание на вызываемую ими вибрацию и шум при работе

Они должны вписываться в установленные требования к системам вентиляции, прописанными в СП 336.1325800.2017 – от 35 до 45 дБ.

Обязательность требований

Оказание стоматологических услуг является осуществлением медицинской деятельности. Признание услуги медицинской влечет ряд последствий для исполнителя такой услуги – необходимость лицензирования деятельности, соблюдения обязательных требований и порядков осуществления соответствующей медицинской деятельности.

Отдельные обязательные требования касаются также помещений и оборудования стоматологических кабинетов и клиник. Такие требования содержатся в следующих нормативных актах:

  • Приказ Минздравсоцразвития России от 7 декабря 2011 г. № 1496н «Об утверждении Порядка оказания медицинской помощи взрослому населению при стоматологических заболеваниях»;
  • Постановление Главного государственного санитарного врача РФ от 18.05.2010 N 58 «Об утверждении СанПиН 2.1.3.2630-10 «Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность» (далее – СанПиН 2.1.3.2630-10).

Опираясь на данные нормативные акты Росздравнадзор будет принимать решение о предоставлении лицензии на осуществление медицинской деятельности, либо об отказе в предоставлении соответствующей лицензии, а также о соблюдении лицензионных требований при оказании медицинских услуг по профилю «стоматология».

Как грамотно сделать систему вентиляции «чистых ортодонтальных помещений»?

В рентгеновских кабинетах стоматологической клиники не разрешается проветривание и замещение воздуха, путём неорганизованной (естественной) вентиляции. Это связано с возможным попаданием пыли и загрязнением высокоточного оборудования. По нормам СанПиН производственные помещения зуботехнических лабораторий, рентгенкабинетов, ортопедических и зубоврачебных кабинетов должны соответствовать значениям отн.влажности 40-60%, что обеспечивается системами центрального или сплит VRV/VRF кондиционирования.

СНиП вентиляции в стоматологической поликлинике

В кабинетах ортодонтии, ортопедии и протезирования зубов действуют правила СНиП II-69-78 для «Лечебно-профилактических учреждений (Приложение 2 и 3) «. Нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» являются базой для индивидуального расчёта системы механической вентиляции и кондиционирования воздуха в стоматологических помещениях с постоянным и временным пребыванием больных и персонала.
При проектировании кабинетов стоматологии, также учитываются противопожарные правила СНиП 2.04.05-91 для дымоудаления и пожаробезопасной вентиляции, а БЖД определяются СанПиН 2956а-83. Пуск объекта в эксплуатацию согласуется по СП 44.13330.2011 для административно-бытовых зданий, с учётом медицинского (стоматологического) профиля помещений.
В холодное время года в стоматологических помещениях, с постоянным скоплением людей, при температуре18-23°С, соблюдается скорость движения воздуха 0,2м/с, а в теплое данное значение выполняется при 21-25°С. В санузлах и подсобках для временного пребывания сотрудников допускаются температуры 17-28°С, уровень влажности не более 75% (отн.влажность), в зависимости от сезона, при этом скорость воздухообмена в них повышается до 0.3 м/с. В мед. организациях до 500 кв.м, в помещениях класса чистоты Б и В (кроме операционных, рентгенкабинетов, кабинетов МРТ) допускается неорганизованный воздухообмен за счет проветривания помещений через открывающиеся фрамуги или естественная вытяжная вентиляция.

Раздельная приточная и вытяжная вентиляция

Тех-требования к системам воздухообмена медицинских организаций предусматривают создание отдельных вентиляций для поступления и оттока воздуха в помещение.

Приточную вентиляцию обязательно нужно оснащать специализированным воздухоприемником, а также очищающими фильтрами, нагревателями, распределителями воздушного потока. Не обойтись без мощного приточного вентилятора, который будет обеспечивать достаточный приток воздуха.

Шахты и каналы для забора воздуха медицинской вентиляцией рекомендуется устанавливать не ниже, чем на два метра над поверхностью земли. Кроме того, вентиляционные каналы можно расположить под крышей лечебного заведения, но тогда они обязательно должны быть закрыты специальными защитными устройствами.

Если воздух в помещении слишком загрязнен, то не допускается расположение вытяжной и приточной системы в одном и том же канале. Санитарные условия устанавливают время работы вытяжных вентиляторов, как один раз за час, а приточных – два раза.

Общие правила и положения СанПина

Общие правила:

  1. Требования относятся к государственным поликлиникам и юр.лицам, которые планируют открывать стоматологию.
  2. Новые клиники строятся и оборудуются на основании актуальных правил и рекомендаций.
  3. Новые объекты принимает и допускает к эксплуатации государственная комиссия, которая может выдавать заключение СЭС.
  4. У каждой стоматологической организации должен быть официально изданный экземпляр СанПина.
  5. Ответственными за выполнение требований санитарно-противоэпидемиологического режима являются юр.лица, их руководители и иные должностные лица.
  6. В процессе строительства и эксплуатации стоматологии используются только те материалы, изделия и аппараты, которые разрешены в России.
  7. На всех сотрудниках стоматологии лежит обязанность выполнять обрабатывать рабочие места и проводить стерилизационную очистку.
  8. К стоматологиям, в которых работает стационар, тоже относится действующий СанПин.

Организация воздухообмена чистых помещений

Чистыми помещениями клиник называются комнаты, где содержание в воздухе аэрозолей, пыли, микроорганизмов, химических испарений допускается не выше установленных приделов. К такой категории кабинетов относятся операционные, инфекционные отделения и боксы. Для выполнения повышенных требований к чистоте воздуха в этих помещениях устанавливаются автономные ПВУ, блокирующие попадание внутрь грязного, неочищенного воздуха. Кроме собственных приточно-вытяжных установок, чистоту микроклимата чистых помещений поддерживает другое специальное оборудование, переходные шлюзы, встроенные в потолок светильники, глухие стены и пр. Воздухообмен в них происходит путем замещения отработанного воздуха качественным притоком, подготовленным специальными фильтрами, подогревателями или охладителями. Чтобы освежение воздуха происходило равномерно на всем пространстве помещений, приточка направляется под потолок комнат, а вытяжка производится внизу. Высокая степень очистки — главное отличие приточных установок чистых помещений. Воздух очищается в них четырьмя фильтрами, расположенными друг за другом:

  • Сперва производится грубая очистка приточки;
  • На второй ступени фильтрации происходит тонкая очистка;
  • На третьем месте располагается HEPA — фильтрующий элемент высокой эффективности;
  • Завершает процедуру очистки воздуха устройство сверх-тонкой очистки.

Компоновка приточных и вытяжных установок может отличаться в соответствии с условиями объекта. Пример эффективной работы вентсистем чистых помещений — комбинация ПВУ с устройствами кондиционирования воздуха. Оснащенная средствами современной автоматики и диспетчеризации, такая система успешно работает в автономном режиме, обеспечивая чистоту притока и основные параметры микроклимата помещений.

Особенная специфика вентсистем стоматологических кабинетов

Для упрощения процедуры оформления лицензии, на вентсистемы кабинетов стоматологии оформляются паспорта, подтверждающие соответствие их функционала нормативным требованиям. Оформление паспортов происходит сразу после окончания монтажных работ. Срок действия паспорта — 1 год, после чего работоспособность системы должна подтверждаться очередным переоформлением паспорта. Перед проверкой исправности вентиляции необходимо выполнить следующие работы:

  • Произвести дезинфекцию ПВУ и каналов системы;
  • Прочистить фильтры;
  • Провести рабочие испытания системы;
  • При обнаружении недостатков, устранить их.

Упрощает процедуру паспортизации заключение договора регламентного обслуживания со специализированной обслуживающей организацией.

Другой особенностью вентсистем стоматологии считается необходимость поддержания комфортной температуры в кабинетах. Для этого зимой приточный воздух должен подогреваться водяными или электрическими калориферами. В жарких климатических поясах более актуальны устройства охлаждения воздуха. Для понижения температуры в системы вентиляции интегрируются канальные охладители. Другой вариант охлаждения — установка кондиционеров в кабинетах.

Требования к воздуховодам

Еще одним показателем эффективности вентиляции является поперечное сечение воздуховода. Воздуховоды могут быть различной формы, размеров и конфигурации. Данные параметры воздуховода напрямую связаны с требуемой производительностью вентиляционной системы. Также при техническом расчете необходимо учесть разрешенную скорость движения воздуха.

Воздуховод должен быть герметичным, не иметь механических повреждений, его внутренняя поверхность должна быть изготовлена из несорбирующего материала. Также должна быть исключена возможность попадания частиц материала внутренней поверхности воздуховода в воздух помещения. В большинстве случаев изготавливаются воздуховоды из нержавеющей стали:она соответствует гигиеническим нормам и обладает длительным периодом эксплуатации в связи с высокой прочностью, износостойкостью, устойчивостью к коррозии.

Площадь поперечного сечения воздуховода вычисляется по формуле:S= L/(3600∙w)

L – производительность вентиляционной системы, м3/ч; w – скорость воздуха в канале, м/с.

Зная площадь, можно вычислить диаметр воздуховода:D=√(4S/π)

Для воздуховодов прямоугольного поперечного сечения значения высоты и шириныподбираются по вычисленному значению площади.

Мощность калорифера

В помещениях стоматологических клиник должен соблюдаться определенный температурный режим. В холодное время года забираемый с улицы чистый воздух должен подогреваться с помощью калорифера. Электрическая мощность, затрачиваемая на обогрев холодного приточного воздуха, вычисляется по формуле:Q=L∙ρ∙Cp∙(t2-t1)

ρ — плотность воздуха;

Ср — теплоемкость воздуха;

t2, t1 – температура воздуха после и до калорифера;

L – производительность вентиляционной системы.

Мощность вентилятора

По известному значению производительности вентиляционной системы можно определить, какой мощности вентилятор необходим в данной ситуации. Однако вентилятор нужно подбирать с некоторым запасом по мощности: система воздуховода оказывает сопротивление движущемуся потоку воздуха, поэтому необходим учет потерь на трение по длине канала, а также потерь, вызванных изменением формы или размера канала.

Акустический расчет

Обязательный завершительным этапом при проектировании и расчете вентиляции является акустический расчет или расчет уровня шума, производимого при работе оборудования и движении воздуха. При этом данный расчет производится как для помещений, непосредственно обслуживаемых вентиляционной системой, так и для помещений, в которых воздуховод проходит транзитом.

Для точного выполнения акустического необходимо знать геометрические параметры помещения, спектр шума источника изучения, расстояние от источника шума до рабочей точки, характеристики помещения и характеристики преграды. Уровень шума, вычисленный в определенных точках помещения, сравнивается с допустимым значением этого параметра. Если расчетное акустическое давление не соответствует установленным нормам, то в акустический расчет также включается разработка мер, способствующих снижению шума или защите от него. Допустимые уровни звукового давления в помещениях приведены в ГОСТе.

Приточно вытяжная вентиляция в стоматологической клинике

Система вентиляции стоматологической клиники должна осуществляться строго по правилам, оговоренным в нормативных документах (СаНПиН, СНиП).  На основании проведенных технических расчетов специалистами разрабатывается проект вентиляционных систем. При этом учитывается количество помещений, а также вычисляется требуемая электрическая нагрузка сети. На основании этого осуществляется подбор необходимого вентиляционного оборудования, составляются схемы и чертежи. Прежде чем приступить к реализации проекта, его необходимо одобрить в СЭС (иногда и в ЖКХ).

Получить бесплатную консультацию инженера по вентиляции стоматологической клиники

Получить!

Типы и виды вентиляции

Перед рассмотрением классификации таких систем, следует узнать, что же такое вентиляция на научном языке.

Автоматическое управление позволяет исключить вмешательство человека (только при плановом техническом обслуживании или ремонте).

Вентиляционные системы делятся на следующие категории:

  1. Системы по поддержанию определённого климатического комфорта. Имеют более высокие требования по монтажу и делятся на:
    • Естественные. Вентиляция помещений происходит посредством природных явлений, таких как перепады температур или давления (применяются: палаты больных и кабинеты врачей).
    • Искусственные. Для постоянной циркуляции воздушного потока применяют устройства, функционирующие на основе механической, тепловой или электрической энергии.
  2. Вытяжная вентиляция. Основная функция – вывод отработанного воздуха из помещения. Подобные системы часто применяют в помещения с повышенной влажностью, для предотвращения появления опасных для здоровья микроорганизмов (бактерий, микробов).
  3. Приточная. Имеет обратный принцип действия – подводит к помещению свежий воздух. Приточную и вытяжную вентиляцию стараются комбинировать, так как в медицинских учреждениях установлены высокие нормы по качеству воздуха в помещениях (например, палаты интенсивной терапии и лечебные бассейны).

Классификация систем циркуляции воздуха также делится на следующие группы:

  • Общеобменные. Устанавливают устройства повышенной мощности, способные обеспечить качественную замену отработанного воздуха во всём помещении. Не используются для отдельных зон или комнат.
  • Местного значения. Небольшая мощность такой системы позволяет качественно провентилировать воздух на нескольких специально отведённых для этого квадратах.
  • Аварийного типа. Размещают вблизи от возможных источников повышенной опасности. Аварийная вентиляция должна работать автономно, и соответственно – иметь один или несколько отдельных источников питания.

Вентиляция рентгенкабинета стоматологии

Вентиляция рентгенкабинета стоматологии может осуществляться за счет приточно-вытяжной системы вентилирования, оконных вентиляторов, а также за счет кондиционеров.

Вентиляция рентгенкабинета стоматологии в уже построенном здании согласно требованиям соответствующих нормативных документов может быть общей (неавтономной) приточно-вытяжной. Однако если рентгенологический кабинет планируют разместить во вновь строящемся здании, то система вентилирования должна быть уже автономной.

Вентиляционная система стоматологических клиник, как и всех учреждений здравоохранения, должна находится под постоянным контролем (в СНиПе указан график проведения профилактический ремонтных работ). В случае поломки вентиляционной системы необходимо осуществить ее незамедлительный ремонт.

Заключение

Соблюдение требований, касающихся оборудования и помещений, в которых размещаются организации, оказывающие медицинские услуги по профилю «стоматология», является принципиально важным вопросом. Соблюдение этих требований оценивается при получении санитарно-эпидемиологического заключения в Роспотребнадзоре, которое, в свою очередь, необходимо для получения лицензии на осуществление медицинской деятельности.

Недостаточность площадей и несоблюдение иных санитарно-эпидемиологических правил часто являются причинами, из-за которых возникают сложности с получением лицензии

Поэтому важно уже на стадии выбора помещения для осуществления стоматологической деятельности иметь четкое представление как об объеме планируемых услуг (их видах, необходимом для этого оборудовании и т.д.), так и о планируемом количестве пациентов

Оцените статью
