Принцип работы атмосферной горелки

Газ, попадая в сопло форсунки, увеличивает свою скорость и создаёт вакуум у основания факела, который засасывает часть воздуха для горения так называемый первичный воздух, образовывая газовоздушную смесь.

Основная воздушно-газовая смесь попадает в ряд отверстий (круговые, наклонные, прямые), расположенных на одном или нескольких ярусах устройства. Смесь зажигается с помощью запальника. Дополнительный воздух, необходимый для сжигания, называемым вторичным воздухом, втягивается в пламя индукцией из-за естественной конвекции.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь

Самодельная газовая горелка для обогрева бытовым газом имеет процент первичного воздуха от 40 до 50%. Все части устройства (форсунки, смесительные трубки) конструктивно обеспечивают стабильное сгорание топлива без потерь. Однако у этого вида горелки отсутствует возможность ручного управления процессом горения. Процесс горения обеспечивается жёстко, конструкцией горелки и параметрами топлива.

Притом что большим преимуществом котлов, оснащённых атмосферной горелкой (мощностью до 1 МВт), является простота системы, они имеют большие недостатки:

  • отсутствие аварийного отключения процесса горения при работе кирпичной печи в случае внезапного прекращения подачи топлива;
  • избыток воздуха;
  • плохая эффективность горения;
  • значительное производство NO x.

Процесс горения в котле

Химическая реакция внутри котла является реакцией горения между кислородом (O2), содержащимся в воздухе, и углеводородами (CHyОx) топлива, которые высвобождают энергию в виде тепла. В процессе горения образуются водяной пар (H2O) и двуокись углерода (CО2), последняя особенно опасна с точки зрения загрязнения воздуха и глобального потепления климата.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь

Другие продукты горения форсуночного газа также могут появляться в зависимости от типа топлива и условий горения: оксиды азота (NOx) или серы (SOx), которые несут ответственность за кислотные дожди. Окись углерода (СО), опасное ядовитое вещество, способно вызвать смерть в случае вдыхания.

Разновидности газовых горелок

В настоящее время производители используют в газовых котлах всего лишь два варианта:

  1. Атмосферные горелки.
  2. Вентиляторные.

Давайте рассмотрим каждую позицию по отдельности и определимся, какая из них лучше, и в каких условиях лучше использовать ту или другую.

Атмосферная горелка

Принцип работы такой горелки достаточно прост. По газовой трубе топливо попадает в горелку. В ней есть прорезь (эжектор), которая регулируется прижимной гайкой или специальной заслонкой. Через эту прорезь вместе с газом в горелку поступает воздух. Так происходит образование воздушно-газовой смеси. Открывая больше прорезь, можно увеличить подачу кислорода, закрывая ее, соответственно подача уменьшается. Вот таким простым способом вручную можно регулировать степень сжигания топлива.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь
Атмосферная модель

Воздушно-газовая смесь после этого попадает в саму горелку и через небольшие отверстия поступает в камеру сгорания, где и сжигается. Количество отверстий будет зависеть от формы самой горелки и размеров камеры сгорания. Самое главное, что образующиеся небольшие факелы, которые выступают из отверстий, не создают большого давления, поэтому топливо сгорает равномерно и эффективно. Чем больше давления, тем вероятность снижения эффективности увеличивается. Поэтому производители стараются увеличить число отверстия за счет уменьшения их диаметра.

Многие домашние мастера, которые занимаются изготовлением газовых котлов, используют в их конструкции именно атмосферные горелки. Причина одна – простота изготовления и дешевизна изделия.

Вентиляторные

Это приспособление работает по совершенно другому принципу. Здесь используется принудительное нагнетание воздушной массы, к тому же пропорции смеси выдерживаются более точно, так что сжигание топлива происходит более эффективно. Обычно такие горелки устанавливаются в газовых котлах с закрытой камерой сгорания, где можно проводить надув. Если в атмосферных горелках смешивание природного газа и воздуха происходит в начале устройства, то есть, на входе, то в вентиляторных аналогах смешивание происходит на выходе в камеру сгорания. Это значительная отличительная черта.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь
Вентиляторная модель

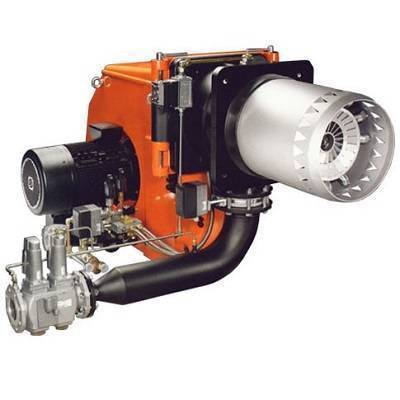

Обычно такие горелки устанавливаются на котлах, которые комплектуются автоматикой с высокой степенью автоматизации. И чаще всего такая горелка представляет собой целый мини блок, в который входят:

  • Фильтр для газа, с его помощью топливо проходит дополнительную очистку.
  • Специальное реле, которое реагирует на скачки давления в магистрали. С его помощью можно отключить подачу газа и сам вентилятор. Или, наоборот, включит всю систему, если давление нормализовалось.
  • Редуктор. Этот аппарат отвечает за стабилизацию давления на выходе из горелки. В независимости от того, какое давление в магистрали, в горелке оно будет определенным, необходимым для эффективного сжигания топлива.
  • Регулятор, с помощью которого регулируется подача газа.
  • Регулятор, с помощью которого регулируется давление газа.
  • Реле, которое регулирует работу самого вентилятора. При остановке надува реле посылает сигнал на клапан, который перекрывает подачу топлива на газовую горелку.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь
Моноблок

Из всего вышесказанного можно сделать одно очень важное заключение – вентиляторные горелки являются энергозависимыми агрегатами. А так как во многих загородных поселках проблемы с постоянной подачей электроэнергии стоят актуально, то можно дать один совет: устанавливая именно этот вариант, позаботьтесь об обеспечении котла дополнительным источником электричества. К примеру, установите ИПБ для газового котла

К примеру, установите ИПБ для газового котла.

Есть у данного типа горелок один положительный момент. Настраивать их нет необходимости. В конструкции прибора установлен сервопривод, который контролирует расположении заслонки. С ее помощью открывается прорезь, через которую воздух поступает в горелку. То есть, сервопривод до точности контролирует необходимое количество кислорода.

Иногда владелец дома хочет поменять атмосферную горелку на вентиляторную. Сделать это непросто, особенно своими руками, даже и не пытайтесь. Во-первых, придется точно рассчитать размеры и мощность прибора. Во-вторых, правильно и грамотно его установить. А с этим может справиться только специалист.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь
Плоская горелка

За и против использования горелки для отопления

Газовая горелка — устройство, которое путем смешивания воздуха с природным или сжиженным газом и подачи смеси к выходному отверстию, формирует факел и распределяет пламя. Она обеспечивает эффективное сгорание топлива и регулировку процесса горения.

Преимущества применения газовых горелок для печей отопления:

  • Простота использования. Газовые горелки значительно упрощают процесс отопления печей, избавляя от необходимости заготовки твердого топлива и постоянного поддержания горения.
  • Управляемость процесса отопления. Простые модели, без автоматики, нужно самостоятельно выключать, как только температура достигнет необходимого уровня, оставляя зажженным только фитиль. Горелки с пультом регулировки значительно упрощают жизнь, более точно устанавливая температурный режим.
  • Обеспечение безопасности. Автоматические форсунки имеют функции защиты от перегрева, отключают подачу газа в случае плохой тяги или отсутствия пламени.
  • Минимальное загрязнение дымоходного канала. Плановая ревизия дымохода проводится раз в год, больше для профилактики — сажи от сгорания газов образуется немного.

Переход с твердотопливного оборудования на отопление газогорелочными устройствами значительно упрощает быт, освобождая массу времени для более интересных и полезных занятий.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печьПредназначены газовые горелки для отопления частных домов, бань, промышленных сооружений — назначение обязательно необходимо учитывать при выборе типа оборудования

Главный недостаток переоборудования печки путем установки газового блока — не слишком высокая энергоэффективность. Большой расход топлива особенно ощущается, если газовая отопительная система в загородном доме проектируется дилетантом.

Кроме того, не всегда удается получить разрешение на установку газовой горелки — если печь устарела, дымоход неправильной конструкции или параметры помещения не соответствуют нормам пожарной безопасности.

Общие правила устройства дымохода для печи

Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печьУклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально

Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:

  • Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
  • Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.

Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.

Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.

Монтаж

Монтаж газового оборудования – достаточно скрупулезное мероприятие, требующее специальных навыков и соблюдения специальных условий. При монтаже необходимо:

  1. Подготовить помещение, выполнить отделку стен несгораемыми материалами.
  2. Сделать качественное огнеупорное основание, выступающее за края оборудования более чем на 10 см.
  3. Соблюсти расстояние от стен, установленное нормами строительства и пожарной безопасности.

Вы можете вызвать наших специалистов для монтажа оборудования. Это актуально, если вы хотите получить: качественную установку, длительный срок службы для оборудования и высокий уровень противопожарной безопасности.

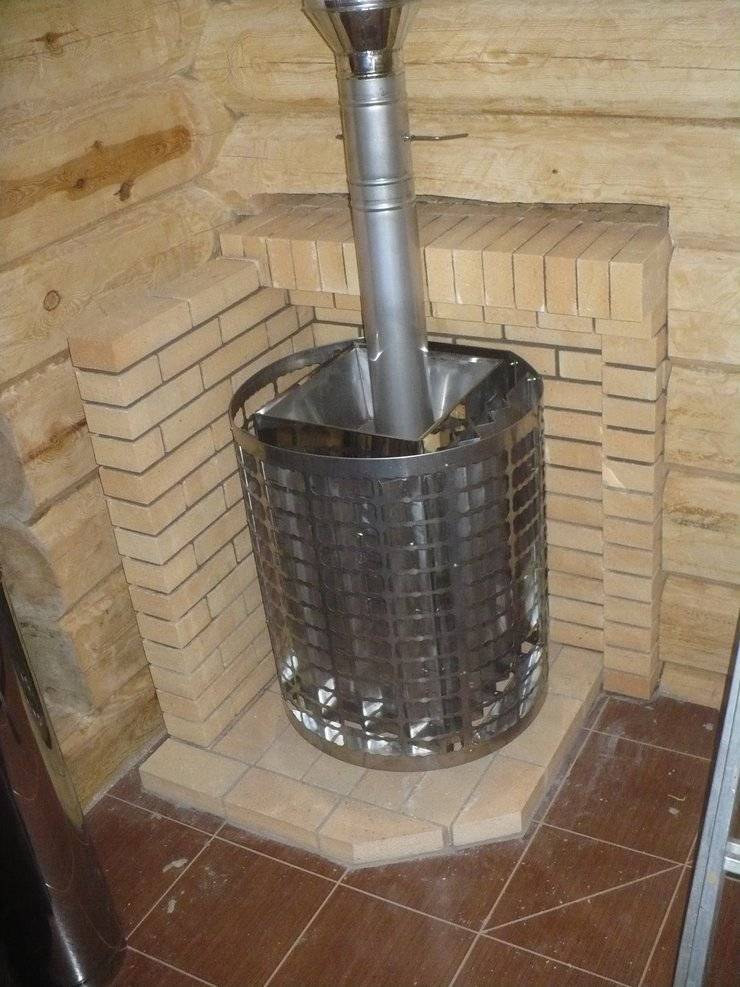

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

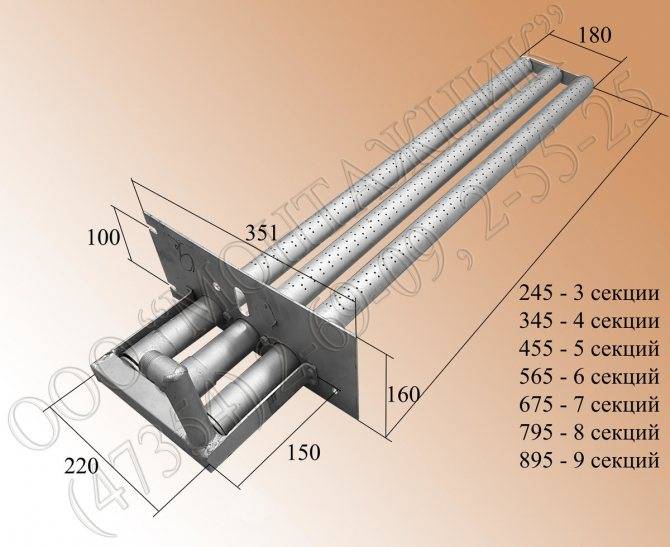

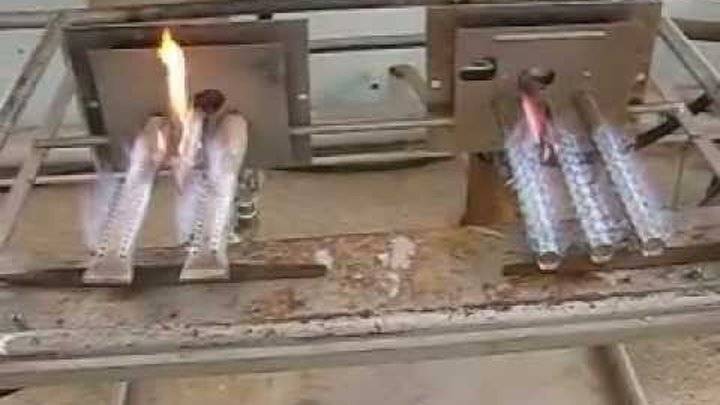

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — Таймыр фирмы Теплодар

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же). Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Наддувная газовая горелка от Термофора

Тепловая газовая пушка

Тепловые газовые пушки отличаются большой мощностью и высоким уровнем выделяемой энергии. Обычно конструкция оснащается дымоходом.

Чтобы самостоятельно изготовить такое устройство потребуются следующие материалы:

  • метровая труба диаметром 18 см;
  • метровая труба диаметром 8 см;
  • труба длиной 30 см и диаметром 8 см;
  • металлические пластины для будущего крепления;
  • металлический лист;
  • газовая горелка, оснащенная пьезоподжигом;
  • вентилятор осевой с круглым фланцем.

Помимо перечисленных материалов дополнительно потребуется обзавестись сварочным аппаратом, рулеткой и уровнем с двумя ампулами. Некоторые умельцы советуют использовать вместо труб старые баллоны от газа или от огнетушителя. Их дно и верхушка предварительно аккуратно срезаются болгаркой.

Если собрать все необходимые материалы и инструменты, то сборка газовой пушки займет не много времени.

Первым шагом будет сверление двух отверстий в первой трубе с диаметром 18 см. Они должны располагаться друг напротив друга, а их диаметры: 1 см и 8 см. Вторую метровую трубу с диаметром 8 см используют для изготовления камеры сгорания. Для этой цели понадобится около 30 см.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печьСуть работы тепловой газовой пушки заключается в следующем. Сначала начинает подача газа наг горелку. Вентилятор гонит воздух сквозь теплообменник, где он нагревается. На выходе получается теплый воздух, весьма эффективно обогревающий большие помещения

Крепежные пластины необходимо приварить к второй трубе. Также на этой трубе проделывается отверстие диаметром 1 см. После этого трубу нужно вставить внутрь первой трубы.

Следующий этап — это вырезание из металлического листа заглушки, которая будет использоваться в качестве перекрытия пространства между каркасом тепловой пушки и камерой сгорания.

Затем следует воспользоваться сварочным аппаратом и приварить трубу, из которой сделается камера сгорания, к внутреннему каркасу. После этого приваривается патрубок, через который будет выводиться горячий воздух, к отверстию диаметром 8 см. Далее приваривается заглушка.

Газовая горелка должна быть жестко и крепко установлена в камере. Необходимо проверить жесткость крепления. После этого через просверленные сантиметровые отверстия в двух трубах пропускается шланг. Затем в тепловой пушке крепится тепловентилятор. Спереди на камере необходимо установить дымоход.

Чтобы устройство не переворачивалось и устойчиво стояло на ровной поверхности нужно приварить ножки. Также можно включить фантазию и приделать колесики или другие детали для облегчения транспортировки конструкции.

Отапливать помещение тепловой газовой пушкой удобно и просто. К тому же это экономично. Однако всегда существует риск нарушения работы конструкции. Поэтому следует очень внимательно и вдумчиво подходить к процессу сборки устройства.

Прочие различия

Кроме вышеперечисленных, в зависимости от вида регулировки, различают и другие типы газовых горелок. К ним относятся одноступенчатые, двухступенчатые, плавно-двухступенчатые, модулированные.

Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь
Строение газовой горелки.

Принцип работы одноступенчатых газовых горелок заключается в автоматическом закрытии газового клапана, как только теплоноситель нагреется до определенной температуры. Таким образом, газовая горелка автоматически затухает.

После того, как газ приобретает температуру нижней границы, происходит автоматическое открытие газового клапана, что приводит к полному розжигу горелки. Подобные приборы очень удобно использовать в газовых бытовых приборах.

Двухступенчатые газовые горелки для котла работают по двум системам – на 40% и 100%. Горелка начинает работать на 40% сразу, как только теплоноситель нагреется до нужной температуры, и газовый клапан будет прикрыт. Автоматическая система позволяет перейти с одной системы работы к другой.

Плавно регулируемые двухступенчатые газовые горелки работают в двух режимах. Здесь переход на другой режим осуществляется более плавно, чем в двухступенчатых.

При непрерывном нагреве котла применяют модулируемые горелки. В отличие от котла с атмосферной горелкой, этот тип горелок захватывает широкий диапазон мощности. Кроме того, модулируемые варианты значительно экономят газ.

За счет автоматизации процесса срок эксплуатации таких агрегатов значительно дольше. Высота пламени в газовой горелке для отопления модулируемого типа регулируется автоматически.

В свою очередь, модулируемые варианты классифицируются в зависимости от принципа работы модулирующих агрегатов.

Выделяют горелки с модуляцией:

  • механической;
  • пневматической;
  • электронной.

Горелки с электронной модуляцией обеспечивают высокую точность регулирования. На сегодняшний день лучшими считаются модулируемые газовые горелки итальянского производства.

Что представляет собой газовая горелка

Газовая горелка – это один из важнейших узлов любого котла. Она отвечает за создание устойчивого пламени. Именно здесь происходит сжигание подающегося топлива. Полученное тепло поднимается вверх, к теплообменнику, где практически полностью переходит в теплоноситель. Продукты сгорания вместе с остатками тепла тем или иным образом удаляются в атмосферу.

Устройство газовой горелки для котла предельно простое – оно включает в себя несколько основных узлов:

Низкое выделение окислов азота и угарных газов при горении делает котел почти безупречным в экологическом отношении.

  • Форсунку – отсюда выбрасывается газ;
  • Систему розжига – обеспечивает поджигание газа;
  • Систему автоматики – контролирует температуру;
  • Датчик наличия пламени – контролирует наличие огня.

Упрощенно говоря, все выглядит именно так. А чем отличаются друг от друга те или иные виды газовых горелок в различных моделях котлов, вы узнаете чуть позже.

Современная газовая горелка для котла отопления – это устройство, к которому предъявляются определенные требования. В первую очередь важна бесшумность работы. Сразу вспоминаются некоторые модели советских проточных водонагревателей, где пламя шумело с силой урагана

Современные образцы горят сравнительно тихо (также уделяется внимание тихому розжигу, без хлопков и взрывов). Дополнительное влияние на уровень шума оказывает конструкция камер сгорания. Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века)

Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит

Большой срок службы – если вспомнить старые газовые агрегаты, то они служили довольно долго (в те времена все делалось на века). Сегодня таких технологий уже нет, поэтому горелки в котлах часто ломаются. Выход один – покупать агрегаты от проверенных брендов, где используются нормальные по качеству комплектующие. Что касается всякого китайского барахла от непонятных производителей, то здесь все очевидно – брать не стоит.

То же самое касается дешевых котлов российского производства – в них нередко устанавливаются недолговечные горелки.

Полное сгорание газа – еще одно важное требование. Горелка для газового котла должна сжигать топливо полностью, с минимальным выделением угарного газа и прочих сопутствующих компонентов. Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы

Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

Впрочем, тут все зависит не только от нее – на качество сгорания оказывают влияние и остальные узлы. Нельзя забывать и о надлежащем отводе газа, для чего нужно иметь в своем распоряжении чистый дымоход с хорошей тягой. Что касается принципа работы газовой горелки, то он прост:

В горелке сжигаемый газ соединяется с воздухом. При высокой температуре происходит химическая реакция с образованием углекислого газа и воды.

  • Котел фиксирует несоответствие температуры в отопительном контуре с заданными пользователями параметрами;
  • Открывается газовый клапан, в горелку начинает поступать газ;
  • В это же время срабатывает система розжига;
  • Газ поджигается, образуется пламя.

В это же самое время начинает работает контроль наличия пламени – если огонь вдруг потухнет, автоматика перекроет подачу голубого топлива. Как только температура в системе отопления достигнет заданного предела, подача газа будет перекрыта.

Реализация контроля наличия пламени реализуется в газовых горелках по-разному. Где-то стоит простой термоэлемент, а продвинутые котлы с автоматикой на базе электроники наделяются системами ионизационного контроля.

Коротко о главном

Газовая горелка представляет собой специальное приспособление для сжигания природного газа с целью выработки тепла и использования его для нагрева воды или помещения. Применяется в домовых и банных печах и отопительных котлах. В конструкцию входят такие основные элементы, как форсунка, система розжига, датчик контроля пламени и автоматика. Принцип действия основан на подаче газа в форсунку и его поджиге в ответ на команду блока управления – в зависимости от температуры нагреваемой области.

Образуемое пламя подогревает поверхность корпуса печи или теплообменный контур с теплоносителем. Современная газовая горелка должна обладать высоким КПД, бесшумностью и долговечностью. Главные преимущества использования ее для печки в бане – меньшие размеры, более быстрый прогрев, экономичность и возможность точного контроля температуры. Недостатки проявляются в необходимости строгого соблюдения специальных требований и правил безопасности.

Существующие виды газовых горелок, устанавливаемых в печку бани или дома, а также в отопительные агрегаты, классифицируются по следующим параметрам:

  • Возможности настройки мощности.
  • Механизму подачи воздуха.
  • Типу розжига.
  • Сфере применения.

Каждая разновидность обладает своим рядом преимуществ и недостатков

При выборе оборудования для конкретных условий применения важно грамотно рассчитать мощность

Меры безопасности при переводе на газ отопительных печей

Во многих городах довольно широкое распространение приобретает перевод на газовое топливо отопительных печей в жилых и общественных зданиях. Правила безопасности допускают такой перевод печей, если они будут оборудованы типовыми газовыми горелками с автоматикой безопасности, отключающей газ при погасании пламени или нарушении тяги в дымоходе.

В шиберах (заслонках) отопительных печей при их переводе на газ делают небольшие отверстия для постоянной вентиляции печей и их дымоходов. Это требование снижает тепловую эффективность печей, но оно необходимо по соображениям техники безопасности.

Для предотвращения несчастных случаев при пользовании отопительными печами на газе должны служить устройства автоматики. Из числа таких устройств для газовых горелок отопительных печей наибольшее распространение за последнее время получила автоматика безопасности, разработанная институтом Гипрониигаз. Эта автоматика состоит из термопары, электромагнитного клапана и запальника-датчика тяги. До тех пор, пока термопара нагревается пламенем запальной газовой горелки, клапан, питаемый током термопары, де.ржит открытым проход газа к основной горелке. При погасании газа или нарушении тяги в дымоходе газопровод к горелке перекрывается электромагнитным клапаном.

Датчик тяги представляет собой запальник в виде перфорированной трубки, на одном закрытом конце которой, выходящем в помещение, имеется два отверстия. При наличии тяги газ, поступающий через электромагнитный клапан в запальник, нормально выходит через огневые отверстия в топливник печи и сгорает, нагревая при этом термопару и поджигая газ на основной горелке. При нарушении тяги в топливнике печи создается подпор продуктов сгорания, и они препятствуют выходу газа через огневые отверстия запальника. Газ начинает выходить через отверстия на конце трубки запальника, расположенном со стороны помещения. Термопара охлаждается, и электромагнитный клапан перекрывает газ на основную горелку. Поскольку расход газа запальником незначителен, а время срабатывания электромагнитного клапана при охлаждении термопары составляет не более 15—20 сек, то поступление газа в помещение через запальник — датчик тяги не представляет никакой опасности, тем более что чаще всего происходит автоматическое воспламенение его при срабатывании датчика тяги.

В настоящее время горелки типа ГК-17 для отопительных печей с автоматикой безопасности института Гипрониигаз выпускаются саратовским заводом «Газоаппараг».
