Самодельный газовый котел для отопления частного дома и дачи: изготовление трех проверенных конструкций

Популярные производители

Выпуском газовых котлов занимаются практически все изготовители отопительного оборудования. Признанными лидерами в этой области считаются европейские компании, но высокую оценку у российских пользователей получили также корейские модели. В последнее время на рынке появились российские газовые котлы, изготовленные с учетом особенностей эксплуатации и технологических условий нашей страны.

Рассмотрим наиболее известные компании, выпускающие газовые котлы для обогрева частного дома:

Один из наиболее известных и надежных брендов. Выпускает широкий ассортимент отопительных котлов всех видов.

Все модельные линейки отличаются высоким качеством и надежностью.

Сборка оборудования производится на самом современном оборудовании из высококачественных материалов.

Ariston Италия

Оборудование, успешно конкурирующее с котлами любых фирм. Есть моделные линейки, адаптированные к эксплуатации в российских условиях.

Качественные и надежные котлы, способные работать в разных условиях и помещениях.

Качественные агрегаты, каждая модель носит имя какого-либо животного.

Недорогие, но качественные корейские котлы пользуются высокой оценкой среди их владельцев.

Отечественное оборудование, изготовленное с учетом технических особенностей и климата России.

ЖМЗ Россия

Энергонезависимые котлы, надежные и неприхотливые в работе.

Перечень производителей можно продолжать еще долго, но простое перечисление никакой полезной информации не даст. Для правильного выбора нужно обладать специальными знаниями.

Что такое газовый котел

Газовый котел — это источник тепловой энергии, в котором нагрев теплоносителя (воды) происходит за счет сжигания газа.

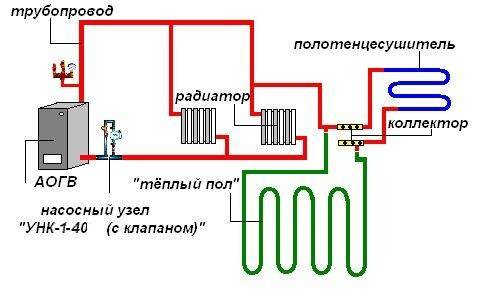

Для работы такого устройства требуется подключение к системе обогрева, линии подпитки водой (могут быть использованы централизованные ресурсы или собственная скважина), а также к источнику топлива. Оптимальный вариант — подключение к газовой магистрали, но возможно питание от газового баллона.

Нагрев теплоносителя происходит в проточном режиме, что позволяет уменьшить камеру сжигания топлива и снизить объем теплообменника. Это дает заметную экономию топлива, но, при исчезновении пламени, вызывает быструю потерю температуры в отопительном контуре.

Причиной высокой популярности газовых котлов является их способность работать в автоматическом режиме. Они практически не нуждаются во внимании владельца. Если созданы все необходимые условия, газовый котел будет бесперебойно работать, пока не закончится топливо. Это освобождает пользователей от лишних забот и позволяет им больше времени уделять другим работам.

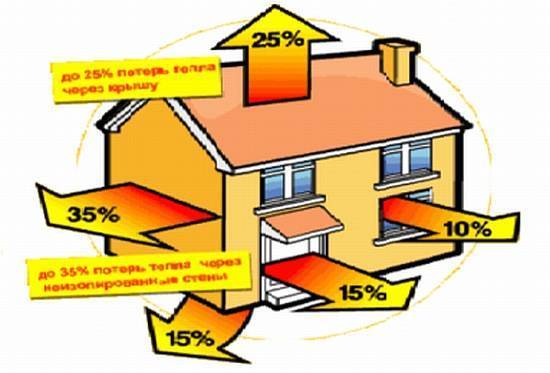

Утепление дома

Существенное значение в экономии газа имеет степень утепления дома или квартиры. Если здание не утеплено, а двери и окна продуваются, значительная часть тепла будет уходить на улицу. Значение имеет также материал стен дома. Например, дерево и блоки пропускают тепло быстрее, чем двойная кирпичная кладка.

Хорошее утепление потолка, пола и стен позволит сэкономить много топлива. Желательно заменить старые рамы на энергоэффективные стеклопакеты, а деревянные двери на более герметичный современный аналог. Качественно утепленное здание позволит сэкономить до 30% газа.

…

Следует уделить особое внимание утеплению чердака и подвала, так как через них тоже уходит немало тепла. Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение

Обратите внимание! Для увеличения энергоэффективности дома можно установить отражающие экраны из алюминиевой фольги между батареей и стеной, они позволят вернуть часть тепла в помещение

Принципы самостоятельного конструирования

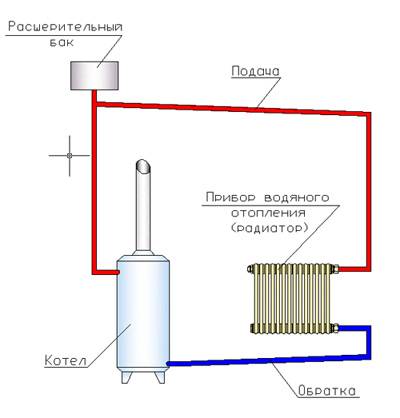

Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.

Ключевым моментом в самостоятельном конструировании является расчет параметров будущего котла. По известным формулам, рассчитывается объём отапливаемого пространства в кубометрах. Следующим этапом будет расчет выходной мощности котла, независимо от типа топлива. При расчете мощности необходимо использовать поправочный коэффициент, учитывающий теплоизоляцию помещения.

Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.

Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Самодельные котлы отопления на твердом топливе: пошаговая инструкция сборки и особенности Как сделать индукционный котел своими руками? Котел отопления своими руками: необходимые чертежи и особенности изделий Как сделать самодельный электрокотел для отопления?

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Как сделать котел на твердом топливе для отопления частного дома своими руками

Чтобы самостоятельно собрать котлоагрегат, нужно в первую очередь обладать опытом сварщика. Для начала следует вооружиться инструментами по работе с металлом и заготовить необходимые расходники. Последовательность выполнения сборки:

1. Выполняют из жаропрочной стали топку в виде короба. В ней предусматривают отверстия загрузки топлива и зольника. Дополнительно делают прорези для установки конвективных поверхностей теплообмена. Сваривают все детали, с помощью мела и керосина проверяют стыки на герметичность: после окончательной сборки, если проявится течь, доступа к ним не будет.
2. Собирают внешний корпус, формируя рубашку охлаждения. В нём также оставляют топочные и зольные отверстия. Кроме них делают вырезы под размещения патрубков (подающего, обратного, дренажного и наполнительного).
3. Приваривают к корпусу загрузочные и зольные порталы. Их делают из листовой стали толщиной 5 мм. В верхней части приваривают дымоход, выполненный из отрезка трубы диаметром 100 мм.
4. Устанавливают резьбовые патрубки для подключения котла к отопительной системе и установки группы безопасности.
5. Изготавливают топочную и зольную дверцы. Они должны обеспечивать хорошую теплоизоляцию и герметичность топки.
6. Крепят дверцы к котлу при помощи шарнирных соединений, оснащают их прижимами для фиксации в закрытом состоянии.
7. Проверяют водяной контур на герметичность. Для этого котёл заполняют водой под давлением 0,2 МПа и выдерживают в течение часа. Отсутствие течи или свидетельствует о герметичности сварных швов.
8. Окрашивают корпус жаростойкой грунтовкой (2 слоя) и краской (1 слой).
9. Монтируют внешнюю теплоизоляцию и декоративную облицовку, выполненную из окрашенной тонколистовой стали.

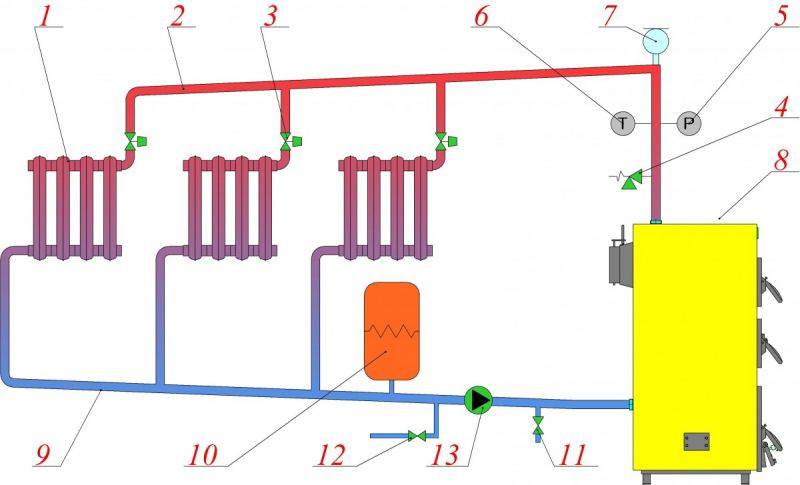

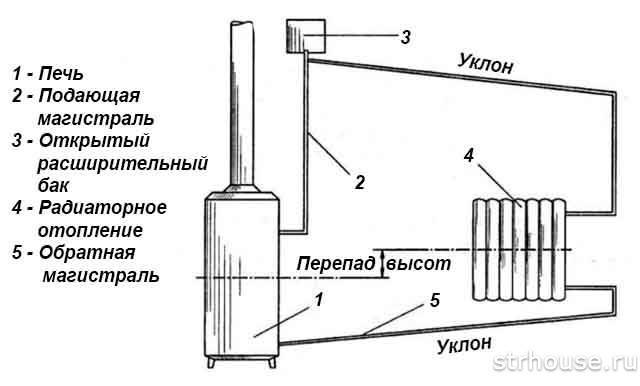

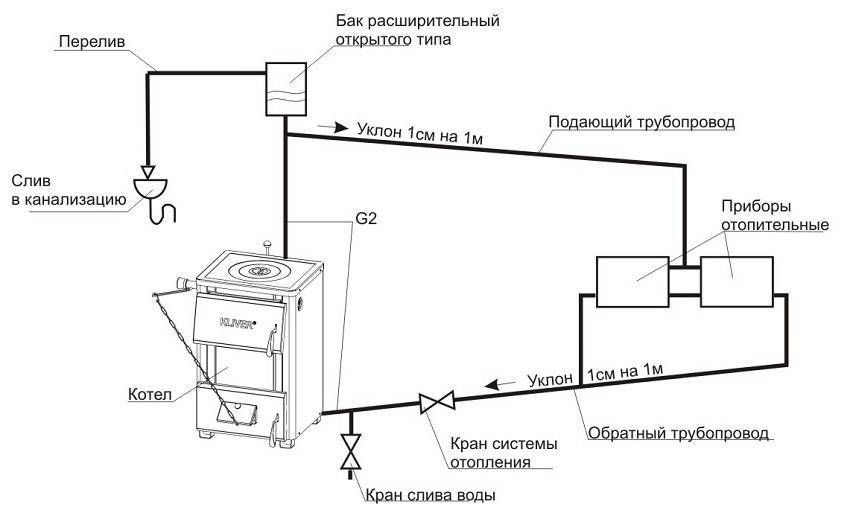

Готовый котёл устанавливают в отведённом для него помещении. Выполняют полную коммутацию с системой отопления, дренажными и наполнительными линиями. Устанавливают группу безопасности, термометры, автоматику (если она предусмотрена). После наполнения системы приступают к розжигу. В первые несколько топок возможно появление неприятного запаха из-за высыхания краски.

Низкая себестоимость и лёгкость эксплуатации твердотопливного отопителя — основные аргументы в пользу самостоятельного изготовления агрегата. Кроме того, в ряде случаев он станет единственной доступной альтернативой дорогостоящему газовому и электрическому оборудованию.

Преимущества и недостатки

У газового отопления имеются свои плюсы и минусы.

Газ – один из дешевых видов энергоносителей. Именно поэтому использование нагревателей на этом топливе стало популярным. К достоинствам использования оборудования на газу относят:

1. Высокий КПД котлов.
2. Простоту в использовании.
3. Безопасность в экологическом плане.
4. Невысокую стоимость топлива.
5. Нагреватель можно использовать более 40 лет.

Недостатки у подобного оборудования также имеются:

1. У оборудования должна быть лицензия, которая выдается газовой службой. При её отсутствии запрещается подключать агрегат к централизованной системе газоснабжения.
2. Котел устанавливается в отдельном помещении, что может быть затруднительно в небольших домах.
3. Обязательна установка дымохода.
4. Для зажигания необходимо подключение к электросети.
5. Если не соблюдать правила эксплуатации может случиться взрыв бытового газа.

Пиролизные агрегаты

Пиролизные агрегаты имеют преимущество перед традиционными: максимальный КПД.

Они имеют дополнительную камеру. Туда поступают газы после сгорания топлива. Там они догорают, выделяют тепловую энергию, она так же идёт на обогрев помещения.

Оптимальной будет конструкция, где камеры располагают одна над другой, одинаковой формы, но разные по высоте. Размер камеры догорания газов должен быть не менее 30–40 процентов от объёма основной камеры.

Пиролизным котлам требуется принудительное поступление воздуха. При мощности до 15 кВт на нижней дверце монтируют вентилятор. Выполнять загрузку топлива в процессе работы агрегата нельзя.

Принцип работы котла продолжительного горения

В обычных твердотопливных агрегатах, одной закладки хватает на 6-7 часов горения. Соответственно, если в топку не будет добавлена очередная порция ресурсов, температура в помещении сразу же начнет снижаться. Это происходит из-за того, что основное тепло по помещению циркулирует по принципу свободного движения газа. Нагреваясь от пламени, воздух поднимается вверх и выходит наружу.

Теплового ресурса котла длительного горения хватает примерно на 1-2 суток с одной закладки дров. Некоторые модели могут поддерживать тепло до 7 суток.

За счет чего достигается такая экономичность и эффективность?

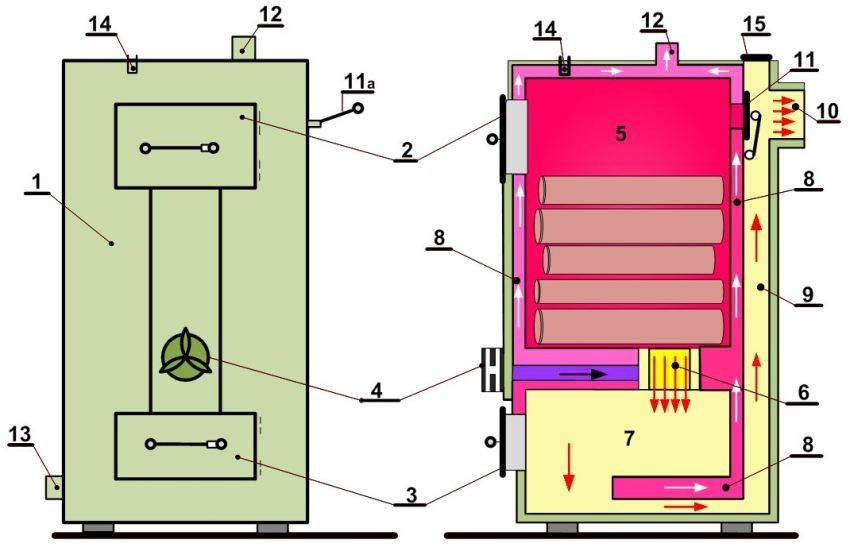

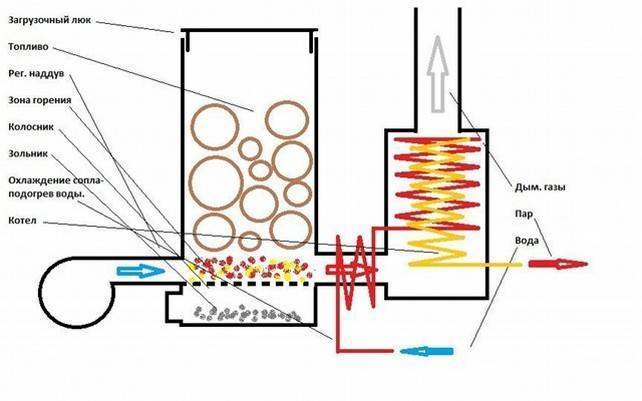

Схема работы котла

От обычного котла, ТТ котел длительного горения отличается наличием сразу двух камер сгорания. В первой стандартно сгорает само топливо, а во второй — выделившиеся при этом газы.

Большую роль в этом процессе играет своевременная подача кислорода, которую обеспечивает вентилятор.

Такой принцип был реализован сравнительно недавно. В 2000 году литовская компания Stropuva впервые презентовала эту технологию, которая стразу снискала уважение и популярность.

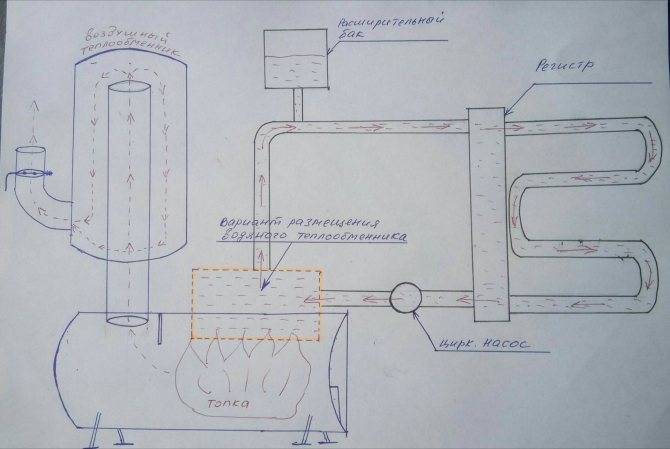

Самодельный котел длительного горения

Сегодня это является наиболее дешевым и практичным способом обогреть загородный дом, там, где не предусмотрена газификация и случаются перебои с электричеством.

Такие агрегаты работают по принципу горения верхнего топлива. Стандартно во всех печах топка располагается внизу, что позволяет забирать с пола холодный воздух, нагревать его и поднимать вверх.

Принцип работы этого котла в чем-то поход на пиролизный. Основное тепло здесь выделяется не от сгорания твердого топлива, а от выделившихся газов в результате этого процесса.

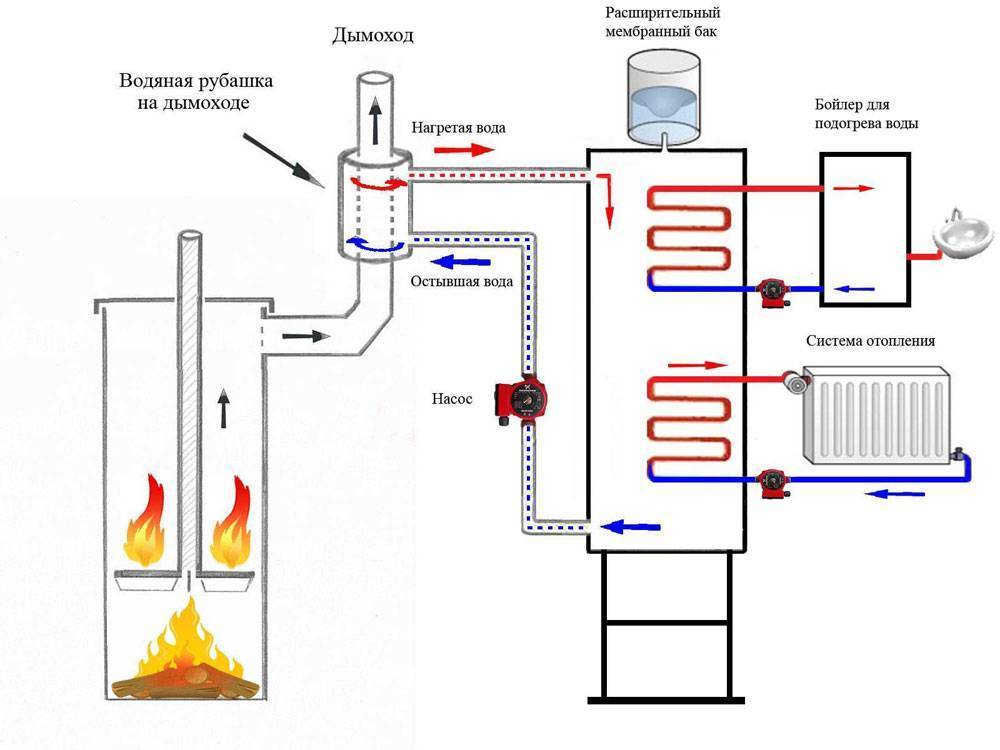

Сам процесс сгорания происходит в закрытом пространстве. Через телескопическую трубу выделившийся газ поступает во вторую камеру, где происходит его полное сгорание и смешивание с холодным воздухом, который подкачивает вентилятор.

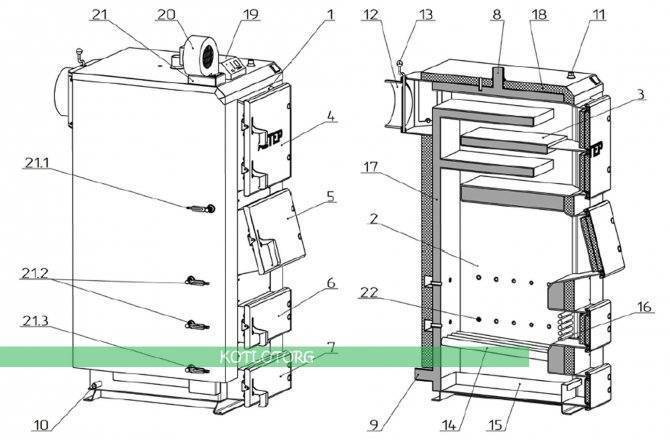

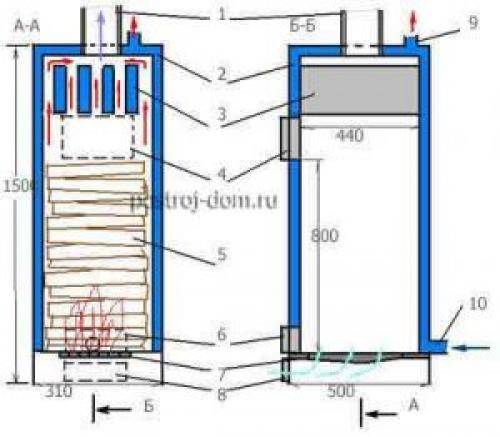

ТТ котел длительного горения (схема)

Это беспрерывный процесс, который происходит до тех пор, пока полностью не прогорит топливо. Температура при таком горении достигается очень высокая – около 1200 градусов.

Как уже говорилось выше, в этом котле реализовано две камеры: основная большая и маленькая. В большую камеру закладывается само топливо. Ее объем может достигать 500 куб.дм.

Ресурсом для горения может выступать любое твердое топливо: опилки, угли, дрова, паллеты.

Постоянный приток воздуха осуществляет встроенный вентилятор. Преимуществом этого метода заключается в том, что твердое топливо расходуется крайне медленно.

Это значительно увеличивает экономичность такого отопительного прибора. Почему же так медленно прогорают дрова, по сравнению со стандартной печью?

Суть заключается в том, что прогорает лишь верхний слой, так как воздух нагнетается вентилятором сверху. Причем вентилятор добавляет воздух только после того, как полностью прогорит верхний слой.

На рынке представлено сегодня множество моделей, которые работают по одному и тому же принципу, но, в зависимости от габаритов, материала исполнения, дополнительных опций, имеют разную эффективность и экономичность.

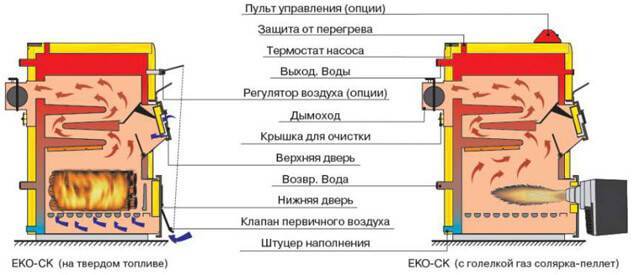

Универсальные ТТ котлы работают абсолютно на любом топливе, что значительно упростит владельцам их эксплуатацию. Более бюджетным вариантом является дровяной ТТ котел продолжительного горения. Он работает исключительно на дровах и другой вариант топлива в него закладывать нельзя.

Выбор твердотопливного котла

Котлы отопления с автоматической подачей топлива. Пеллетный (гранулированные прессованные опилки) и угольные котлы с автоматизированной подачей топлива могут работать самостоятельно не более недели. Автономность зависит от размера сырьевого бункера. В чистке заслонок эти котлы нуждаются крайне редко.

Отопительные котлы с ручной загрузкой топлива, в зависимости от конструкции, можно условно поделить на 3 подгруппы:

1. Традиционные твердотопливные котлы. Менее удобным из всех перечисленных является дровяной котел. В своем классическом исполнении сырье в дровяной котел нужно подавать каждые 4-6 часов. Что само по себе уже довольно трудозатратно.
2. Пиролизные котлы имеют две топки. В одной происходит процесс тления закладки при минимальном поступлении воздуха. В дальнейшем продукты неполного горения поступают во вторую топку, там уже догорают полностью, при более эффективном притоке воздуха. Исходя из такой технологии, вне зависимости от мощности котла, топливо всегда сгорает полностью, а соответственно котел обладает максимальным КПД, и не нуждается в частых закладках сырья. Пиролизные котлы верхнего горения устроены иначе. Особенность заключается в способе закладки сырья. Топливо находится в нижнем бункере, а процесс горения располагается над ними и благодаря подвижной телескопической трубе зона горения смещается вниз пока топливо не закончится.
3. Котлы длительного горения. Яркий пример такого котла — это предложенные еще в Советском Союзе — Стропува и ее современные аналоги. Котел имеет сложную систему обвязки. Подключить такую систему весьма затратно и справится с этой задачей может не каждый. Зато обслуживать такой котел брикетами нужно всего лишь один раз в трое суток, а при топке углем закладывать топливо необходимо всего лишь один раз в 4-7 сток.

Отопительные котлы длительного горения для дома можно разделить на чугунные и стальные. Стальные наиболее популярны в виду своей большей доступности в плане цены. При этом они менее долговечны в плане эксплуатации. Чугунные котлы в цене значительно дороже, но при этом и служат дольше. Обычно чугунные котлы имеют меньшую камеру загрузки и горят соответственно меньше. Так же они требуют более частной прочистки теплообменника. К чугуну более основательно все прилипает.

Существуют так же бункерные котлы

Они не требуют внимание больше всего. Гореть такой котел без участия человека может по несколько дней

Но стоит такая махина дорого.

К хорошим примерам таких котлов можно отнести Buderus Logamax S-111, Zota Carbon.

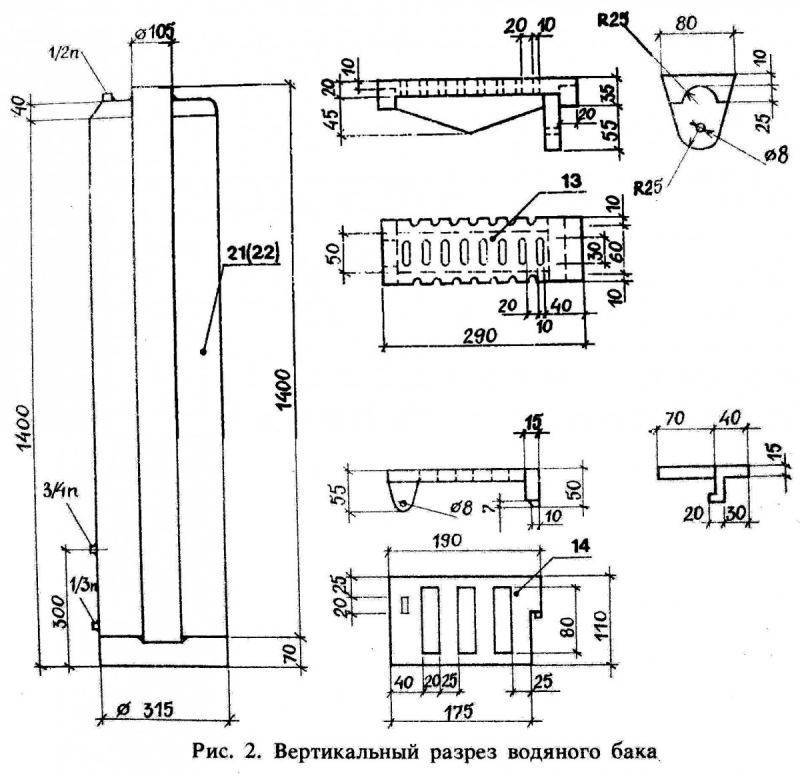

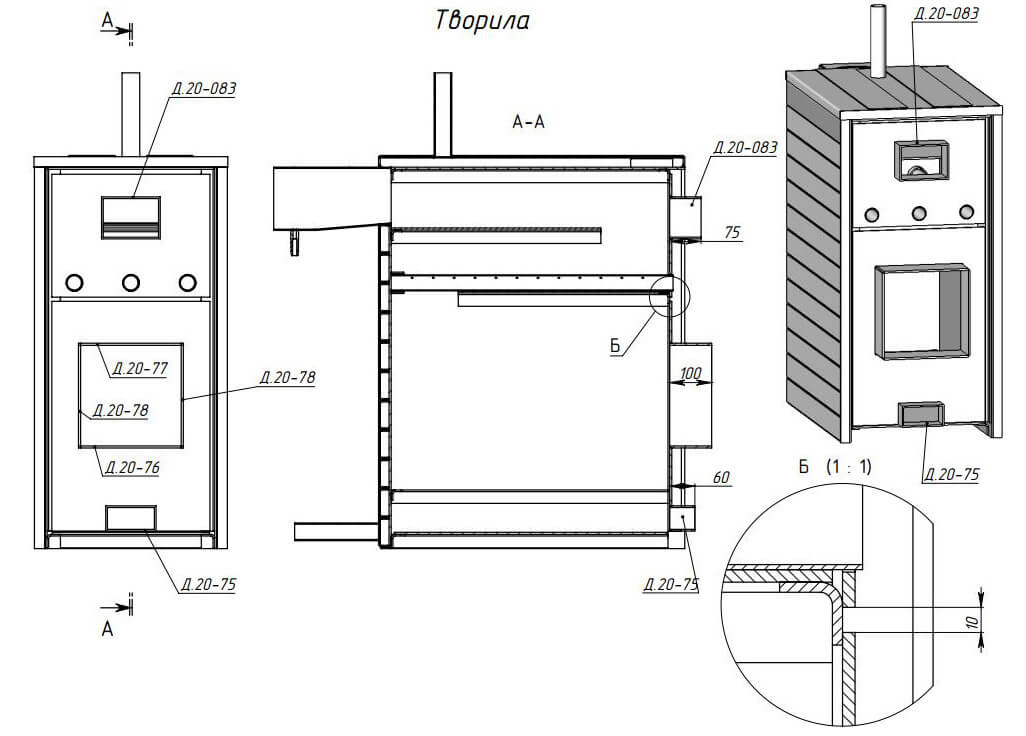

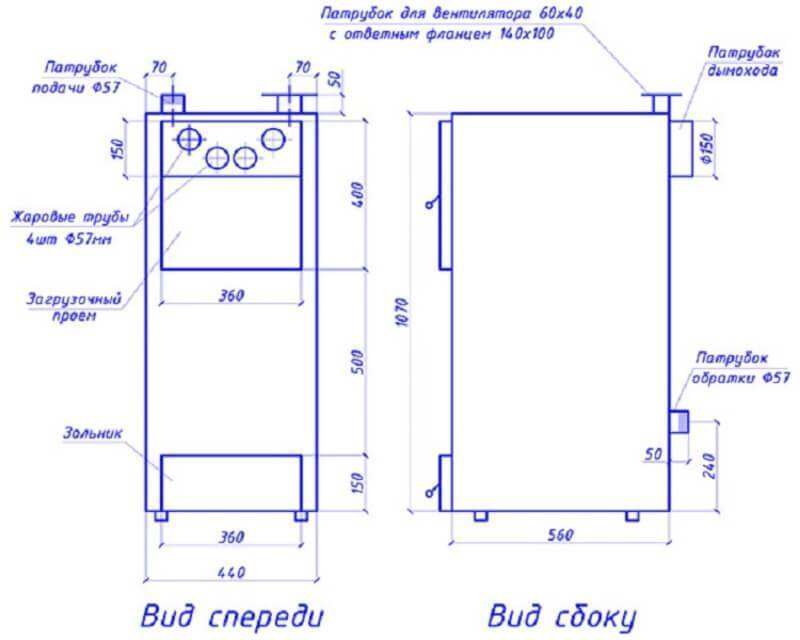

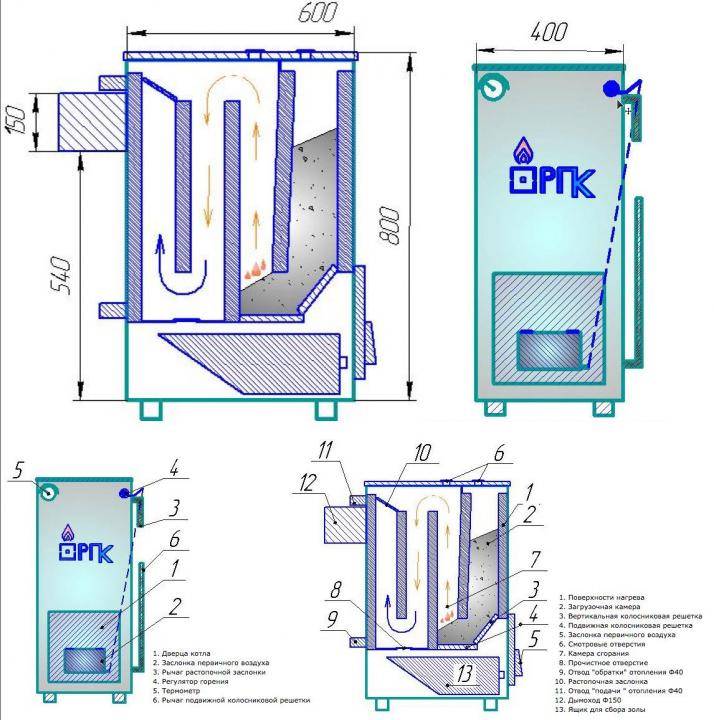

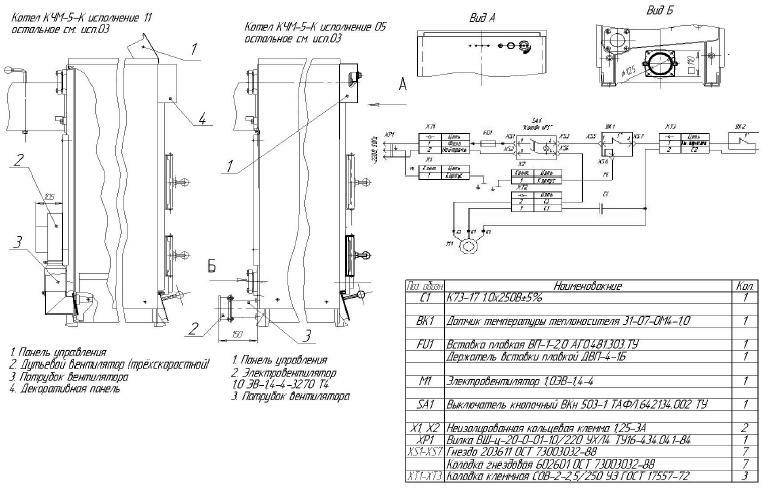

Чертежи и расчеты

Для сборки желательно использовать готовые чертежи. На профильных сайтах выкладываются готовые схемы, которые уже были проверены другими владельцами.

Необходимо правильно провести расчет мощности. Существует несколько способов. Наиболее простой из них – расчет по мощности. По нему считается что на 10 кв.м требуется приблизительно 1 кВт. Для создания запаса требуется дополнительно обеспечить до 10% дополнительной мощности, чтобы котел не использовался на максимальных параметрах мощности.

Для дома площадью 100 кв.м требуется не менее 11 кВт энергии в час. Так за сутки расходуется 264 кВт. Для расчета объема нужно количество выделяемой энергии разделить на способность выделения тепла.

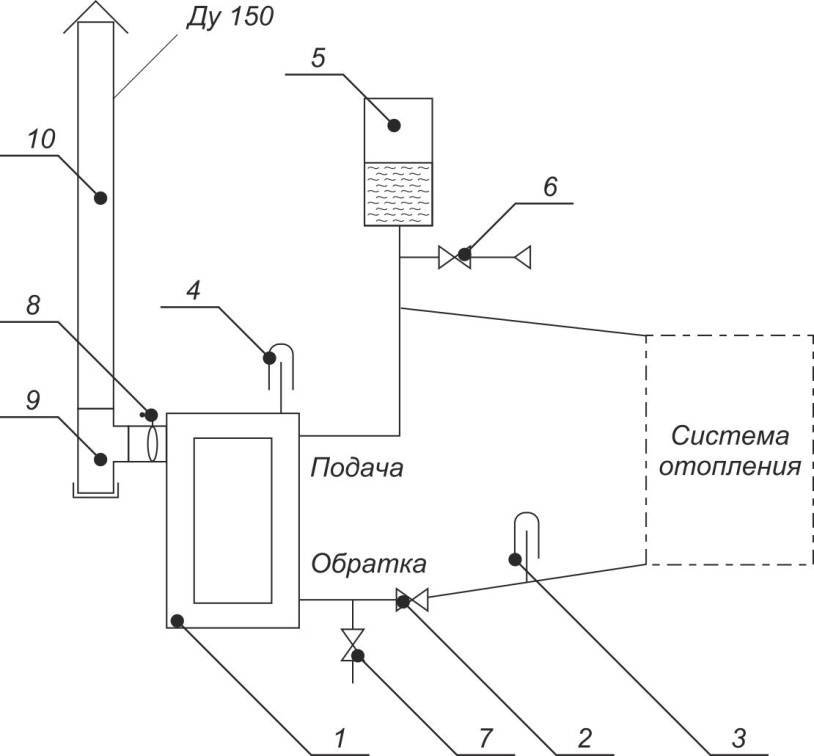

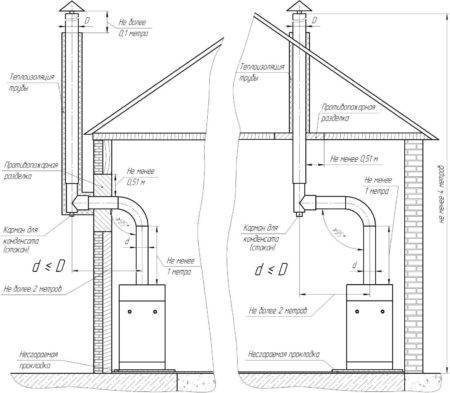

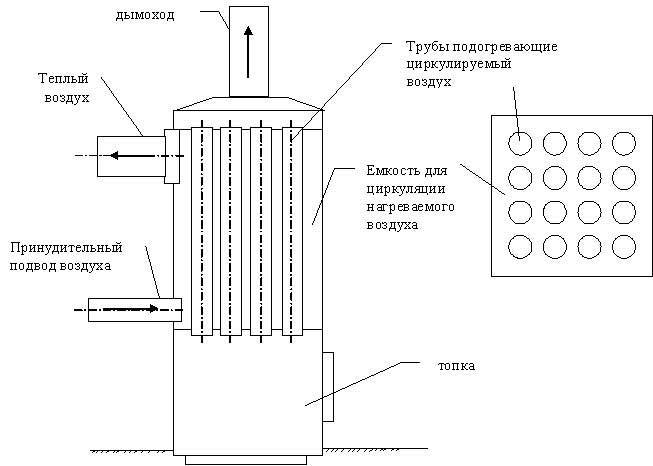

Чертеж с дымоходом

Материалы и инструменты

Для работы необходимы следующие инструменты и приспособления:

1. Перфоратор.
2. Плоскогубцы.
3. Строительный уровень.
4. Угол.
5. Измерительные приборы.
6. Металлическая труба.
7. Листы стали.
8. Труба для подачи газа.
9. Дверцы для формирования топки.
10. Огнеупорный кирпич.
11. Арматура.
12. Глина.
13. Жесть для оцинковки.
14. Сенсор для отслеживания температуры.
15. Система автоматики.
16. Система вентиляции.

Важными компонентами являются: дефлектор, система контроля и термостат.

Существует два основных вида термостатов – проводные и беспроводные. Устройства с проводным интерфейсом дешевле. Лучше всего выбирать модели с программируемыми показателями. Это поможет поддерживать постоянную температуру.

К автоматике причисляют модуль контроля за пламенем, систему аварийного выключения и контроллер тяги. Всё эти устройства покупаются отдельно. Чтобы устройство функционировало, придется установить их все.

Устройство котла

Прежде чем устанавливать котел, следует знать, что он потребует практически полной перестройки всей системы отопления в доме. Это касается как самодельных конструкций, так и покупных моделей. Агрегат работает по принципу электрического индуктора с первичной и вторичной обмотками.

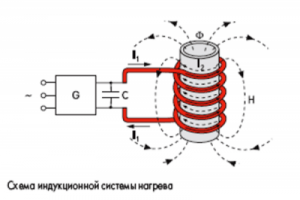

В первичном контуре происходит преобразование электроэнергии в вихревые токи, создающие магнитное поле. Поле направляется на вторичную обмотку, являющуюся основным нагревательным элементом прибора. Здесь вырабатывается тепловая энергия, нагревающая теплоноситель.

Корпус включает в себя несколько компонентов:

• сердечник
• внешний контур
• электро- и теплоизоляцию

Как правило, корпус покупного агрегата имеет цилиндрическую обмотку, в то время как в самодельных конструкциях она тороидальная.

Индукционные котлы характеризуются высоким КПД — до 97%, что и обеспечивает экономичность их эксплуатации. От традиционных агрегатов индукционные системы отличают следующие характеристики:

• Нагревание теплоносителя происходит в них дважды.
• Более короткий промежуток времени, необходимый для прогрева системы отопления.
• Защита от накипи на стенках котла и трубопроводов благодаря магнитной индукции.
• Простота эксплуатации и отсутствие сложного технического обслуживания.

Рекомендации по изготовлению и выбору материалов

Обычно самодельные котлы для дома выполняют полностью из металла, поскольку чугунную топку сделать в домашних условиях невозможно, а покупать – дорого. Распространена практика, когда домовладельцы заказывают отопительные агрегаты мастерам, которые специализируются на их изготовлении. В этом случае рекомендуется принимать личное участие в процессе на всех этапах начиная от закупки материалов и заканчивая испытаниями готового изделия. В противном случае через несколько лет можно столкнуться с дефектами, допущенными при заготовительных или сборочных работах.

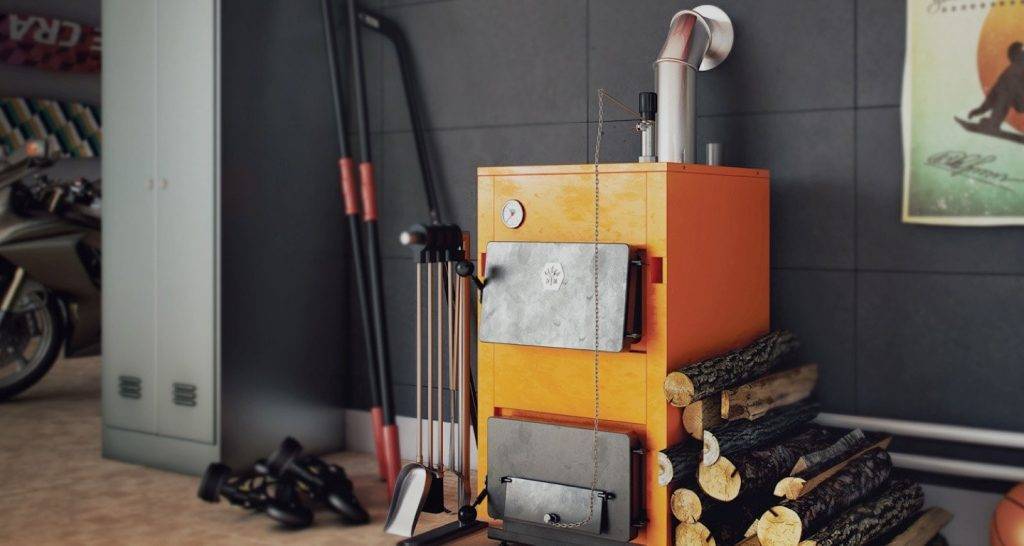

Самодельный дровяной котел

Поскольку самодельные котлы отопления на твердом топливе работают при высокой температуре в камере сжигания, то для ее изготовления лучше всего применять легированную жаропрочную сталь (в простонародье – нержавейку) толщиной 5 мм. Учитывая высокую стоимость этого металла и усложнение сварочных работ, многие берут стальные толстые листы обыкновенного качества. Нужно понимать, что такое изделие не может быть долговечным, от перепадов температур обычная сталь будет деформироваться. Поэтому в таких случаях имеет смысл защитить стенки камеры огнеупорным кирпичом, тогда они прослужат дольше. Однако топку придется сделать большего размера, да и вес корпуса увеличится.

Металл для водяной рубашки можно взять обыкновенного качества Ст 20 толщиной 3 мм. Для справки: из такой стали изготавливаются трубы для горячей воды и пара. Соответственно, дымогарные трубы теплообменника лучше взять этой же марки стали диаметром 48—76 мм. Зачастую самодельные отопительные котлы на дровах работают в системах отопления с принудительной циркуляцией при отключениях электричества, поэтому конструкцию водяной рубашки нужно сделать максимально жесткой. Для этого по всей плоскости наружных стенок топки следует приварить ребра жесткости из металла полосового или углового профиля с шагом 120—150 мм. К этим же ребрам нужно варить внешние стенки резервуара. Тогда при закипании воды обшивку рубашки не раздует, она сможет выдержать давление пара.

Дверцы топки и поддувала лучше делать двухслойными, вкладывая между слоями металла огнестойкий теплоизоляционный материал: асбест, базальтовое волокно или их комбинацию. Этими же материалами следует утеплить корпус агрегата. Притворы дверец нужно герметизировать асбестовым шнуром, а петли должны быть регулируемыми. Их делают из резьбовых шпилек с приваренным на конце шарниром. Запорные рукоятки надо оснастить насадками из эбонита или текстолита, чтобы при открывании дверцы не обжечь руки.

Как собирают котлы

Когда заходит речь о самодельном устройстве, возникают вопросы: из чего и как сделать? Сделать отопительный котел нужно так, чтобы он был безопасным в эксплуатации. Для этого нужно запастись жаропрочным стальным листом. Он не должен прогорать от открытого огня и быстро изнашиваться.

Такую сталь найти не просто, покупать дорого. Чугун лучше всех справляется с высокими температурами, но работать с ним в домашних условиях не просто. Изготавливают чугунные конструкции в специализированных цехах.

Твердотопливные котлы по конструкции можно разделить на два вида:

• для водяного контура с классической камерой сгорания;
• пиролизные агрегаты с дополнительной верхней камерой сгорания.

Виды газовых котлов, их преимущества и недостатки

В основном котлы отопления для дома делятся на настенные и напольные. Главное их различие – масса и габариты. Напольные модели могут иметь вес до двухсот килограмм. Настенные — визуально похожи на миниатюрные шкафчики, их вес равен приблизительно 30 кг. Оба типа имеют определенные плюсы и минусы.

Напольный или настенный, какой лучше

Напольные отличаются большей мощностью, поэтому их применение целесообразно в крупных домах с количеством проживающих от трех человек. Такие модели имеют больший срок службы и более высокую надежность. Котлы для отопления частного дома крепящиеся на стену, также имеют свои преимущества, к их числу относятся:

• компактные размеры и привлекательный дизайн;
• невысокая стоимость (значительно ниже, чем у напольных теплогенераторов);
• более широкий функционал (позволяет точно регулировать температуру и давление теплоносителя);
• легкость в установке.

Главный недостаток, который имеет настенный отопительный котел – ограниченная мощность (обычно этот параметр не превышает 45 КВт).

Двух- или одноконтурные

Котлы могут быть одно- и двухконтурными. Первые обеспечивают горячей водой только отопительную систему частного дома, в то время как двухконтурные могут не только отапливать дом, но и предоставлять горячую воду для бытовых нужд. Такие модели значительно удобнее, однако и их цена несоизмеримо выше.

Выбираем котел по типу горелки, вентиляции и камере сжигания

Большое влияние на энергоэффективность которую вырабатывает котел отопления, оказывает тип горелки: она может быть атмосферная или турбированная. Атмосферная используется в открытых камерах сгорания, где продукты горения удаляются через дымоходную трубу за счет естественной тяги.

Турбированные горелки используются в котлах с закрытой камерой, в них поступление кислорода и удаление продуктов горения реализовано по принципиально иной схеме. К закрытой камере сгорания подведена труба, внутри которой находится еще одна меньшего размера. По большей для поддержания горения поступает свежий воздух, а по меньшей -удаляются продукты горения. Циркуляция в них осуществляется принудительно с помощью вентиляторов.

Если выбирать котлы по типу горелки, то турбированные модели смотрятся предпочтительнее моделей с естественной тягой: они не требуют наличия хорошей тяги в вентиляционном канале и приточной вентиляции в месте установки. Однако есть у них существенный недостаток – не редки случаи обледенения выпускной трубы в месте, где встречается теплый влажный воздух с холодным.

С каким теплообменником модель выбрать

Не меньший вклад в КПД котла вносит материал теплообменника. Этот обязательный элемент теплогенератора может быть выполнен из:

• чугуна;
• меди;
• нержавеющей стали.

Большинство дистрибьюторов загородных отопительных котлов утверждают, что чугунные теплообменники отличаются самым продолжительным сроком эксплуатации (30 лет). Действительно, у этого металла высокая коррозионная устойчивость, но из-за большого содержания в своей структуре углерода, он имеет низкую пластичность и восприимчив к существенным изменениям температуры.

Чтобы защитить чугунный теплообменник от таких перепадов в местах, где нагретая вода встречается с охлажденной, в конструкцию котла включают четырехходовый смеситель клапана. Кроме того, материал крайне чувствителен к химическому составу теплоносителя (не рекомендуется для воды с высоким содержанием соли). Несмотря на эти недостатки, чугунные теплообменники могут нагревать большие объемы воды, поэтому используются преимущественно в напольных котлах большой мощности и чаще всего со встроенными бойлерными системами.

Для обогрева небольших загородных домов целесообразнее отдать предпочтение аппаратам, чей теплообменник выполнен из нержавеющей стали или меди. Оба эти металла обладают высокой пластичностью, поэтому перепадов температуры не боятся. Медные имеют большую теплопроводность и менее громоздки, поэтому они встречаются в основном в настенных моделях.

Стоит ли проектировать газовый котел самому?

Разбор вариантов изготовления газового котла собственными руками начнем с того, что перерабатываемое ими топливо относится к разряду токсичных и взрывоопасных веществ. Газ легко воспламеняется. Малейшие просчеты в конструировании и реализации самоделок могут обернуться серьезными разрушениями, нанесением урона здоровью, потерей имущества.

Потому разработкой модели газового котла мы не рекомендуем заниматься людям, не имеющим технического образования со специализацией в сфере проектирования газового оборудования. Да зачастую и опытные газовщики не возьмутся за подобный проект.

Пламя атмосферной газовой горелки

Установка газовой горелки в стальной корпус

Нагрев воды в металлическом баке

Газовый котел из отслужившего газового баллона

Оптимальным решением вполне обоснованно считается:

• Переделка твердотопливной модели в газовый котел путем установки в топливник газовой горелки;
• Усовершенствование отслужившего, но работоспособного агрегата с ориентацией на использование в отопительном контуре. Дополнение заводской модели устройствами для нагрева и стимуляции движения теплоносителя;
• Изготовление пиролизного котла – оборудования, генерирующего газообразное горючее в результате переработки твердого топлива на первоначальном этапе. На вторичном этапе в дополнительном топливнике дожигается выделяемый в ходе сжигания дров газ.

Если у вас все же возникнет желание досконально изучить вопрос и изобрести вариант самодельного газового котла для устройства автономного отопления в частном доме, готовьтесь к буквальному «хождению по мукам». Вам предстоит получить разрешения и подтверждение безопасности изобретения в ряде государственных надзорных инстанций.

Самостоятельному народному умельцу потребуется:

• Проверить котел на соответствие требованием безопасности, после чего получить подтверждающий или опровергающий документ.
• Получить разрешения от ГосТехНадзора, ПожИнспекции МЧС и ГорГаза.
• Подать заявку на получение патента и сертификата, разрешающего изготовление в разовом или поточном исполнении.

Этот пусть и немногочисленный, но довольно внушительный перечень способен отбить желание изобретать у любого народного доки. Однако он не сможет погасить стремления модернизировать существующий агрегат посредством установки собранных на заводе горелочных модулей. Усовершенствование запросто совмещает безопасность эксплуатации с повышением эффективности.

Самый важный рабочий орган в газовом оборудовании – горелка. Установка ее превратит любой котел в требующийся нам тип нагревателя теплоносителя и горячей воды для санитарных целей.

Зажженный запальник нагревает рабочую часть термопары, которая в итоге начинает генерировать ток. Заряд поступает в катушку газового клапана, она действует как электромагнит и примагничивает шайбу, закрывающую путь газу

В зависимости от способа подачи в камеру сгорания воздуха, требующегося для горения, горелки подразделяются на две основные группы:

• Атмосферные. Их устанавливают в открытые камеры сгорания атмосферных котлов. В них воздух свободно затягивается из помещения, в котором расположен котел.
• Вентиляторные (они же дутьевые). Такими моделями оснащают закрытые камеры сгорания, в которые воздух нагнетается принудительным способом с захватом его на улице. Для вывода дымовых газов им требуется коаксиальный дымоход и вентилятор.

Дутьевые конструкции слишком сложны для домашнего творчества. Их проще, да и выгоднее купить. Ведь приобретение всех устройств регулировки и безопасности для работы вентиляторной горелки может обойтись дороже, чем покупка модуля в готовом для установки виде.

Лицевая сторона горелочного блока

Блок для газового котла с двумя горелками

Установленный в печь атмосферный блок

Дутьевая газовая горелка для закрытой камеры

Чугунная горелка от отслужившего оборудования

Круглая газовая горелка с медными жиклерами

Газовый блок с щелевыми соплами

Круглые сопла газового горелочного блока

Атмосферную горелку тоже желательно приобрести, но можно сделать простейшую разновидность собственными руками. Ниже рассмотрим, как и из чего ее можно собрать.
