Ветрогенератор своими руками из стиральной машины: инструкция по сборке ветряка

Содержание

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

  • Классическая конструкция — ось вращения расположена параллельно земле, плоскость лопастей — перпендикулярно. Такая схема предусматривает свободное вращение вокруг вертикальной оси, для позиционирования «по ветру».Чтобы плоскость вращения всегда занимала эффективное положения перпендикулярно направлению ветра, требуется хвостовое оперение, которое работает по принципу флюгера. Принцип действия простой: ветер меняет направление, воздействует на хвостовую плоскость, ось вращения генератора всегда расположена вдоль движения потока воздуха. Единственная сложность — подключение силовых кабелей. Если корпус генератора совершит несколько оборотов вокруг вертикальной оси, провода намотаются на мачту, и оборвутся. Поэтому требуется установка ограничителя. Он не позволяет совершить полный оборот, но приводит к зависанию) корпуса в мертвых зонах.Промышленные образцы имеют электронный регулятор слежения за направлением, и поворачивает корпус с помощью встроенного электромотора.Решить проблему можно с помощью цилиндрического пропеллера, который принимает воздушный поток как поперек, так и вдоль оси вращения. Правда, эффективность зависит от угла атаки. Чем больше ветер отклоняется от угла 90°, тем ниже КПД.Но такую конструкцию трудно сделать своими руками, из-за сложностей в аэродинамике движителя.
  • Оптимальный вариант — вертикальные генераторы (то есть, ось вращения вала располагается перпендикулярно земле). При таком расположении аэродинамического движителя, вы вообще не зависите от направления ветра. Вращение одинаково эффективно, и зависит только от силы потока воздуха.Форма лопастей может быть самой разной, есть простор для инженерной мысли. Существует множество интересных аэродинамических проектов, разработанных научными учреждениями. Причем чертежи большинства их них представлены в свободном доступе. Причем конструкции, опубликованные в литературе технической направленности времен СССР, порой оказываются наиболее рациональными.Роторные винты имеют неоспоримое преимущество: вертикальный генератор закреплен статично, что упрощает электрическое подключение. Нет необходимости устанавливать ограничители вращения, как в горизонтальных схемах.

По номиналу генерируемого напряжения

  • Ветрогенераторы, изготовленные своими руками на 220 вольт, не требуют дополнительных преобразователей величины напряжения, и являются конструкциями прямого применения. Однако их работа зависит от силы ветра. Как минимум, необходим стабилизатор на выходе, выполняющий функцию регулятора при разных оборотах вала. При отсутствии ветра, система просто не работает.Преимущества неоспоримы: как правило, используется мощный электродвигатель, на который можно устанавливать винт, непосредственно закрепив его к валу ротора. Переделки минимальны по трудозатратам, такие моторы уже имеют удобный постамент, остается лишь изготовить опорную площадку.Электродвигатели можно найти с минимальными финансовыми затратами: от любой списанной электроустановки. Например, промышленного вентилятора. Подходят и моторы от бытовой техники: стиральные машины, пылесосы.
  • 12 вольт (реже 24 вольта). Наиболее популярная конструкция — ветрогенератор своими руками из автомобильного генератора. Причем он демонтируется из автомобиля-донора в комплекте с преобразователем напряжения. Переделка схемы не требуется: на выходе мы получаем либо 14 вольт (в автомобиле таким напряжением заряжается аккумулятор), либо требуемые для питания вашей энергосистемы 12 вольт. Наличие шкива позволяет сконструировать ременную передачу с требуемым соотношением оборотов. Ответную часть также можно снять с автомобиля донора.При желании, лопасти крепятся непосредственно на вал.Такие ветрогенераторы можно использовать как для непосредственного подключения к потребителю, так и в автомобильном режиме, воспроизведя систему зарядки в комплекте с аккумулятором. Если для организации энергоснабжения требуется 12 вольт, питание берется напрямую с клемм аккумулятора. Для получения 220 вольт, используется преобразователь. Подходящий вариант — источник бесперебойного питания.Система работает следующим образом: если отбираемая мощность ниже, чем может обеспечить генератор — аккумуляторные батареи заряжаются. Если порог превышен — мощность генерируется от АКБ.

Необходимые инструменты и материалы

Для изготовления самодельного ветряка потребуются такие детали:

  • ротор с лопастями;
  • редуктор для регулирования скорости вращения ротора;
  • гелевый или щелочной аккумулятор для питания электроприборов;
  • инвертор для трансформации тока;
  • хвостовая часть;
  • мачта.

Ротор с лопастями можно сделать самостоятельно, тогда как остальные элементы, вероятно, придётся купить или собрать из необходимых деталей. Кроме этого, для сборки самодельного ветряка потребуются такие инструменты и материалы:

  • пила по дереву;
  • ножницы по металлу;
  • горячий клей;
  • паяльник;
  • дрель.

Обязательно нужны винты и болты для соединения лезвий со ступицей и для скрепления металлической трубы с деревом.

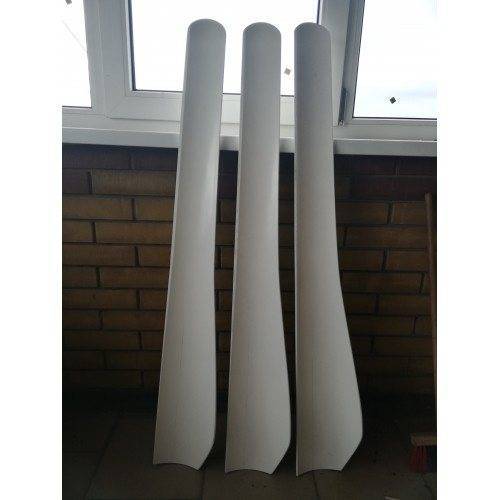

Лопасти для ветрогенератора своими руками

Изготавливая лопасти самостоятельно, стоит особое внимание уделить соблюдению заданной чертежом формы изделий. Лопасти могут быть крыльчатого или парусного типа

Второй более прост в изготовлении, но имеет невысокий КПД, что делает его неэффективным в самодельных ветрогенераторах даже средних размеров.

Для изготовления лопастей самодельного ветрогенератора подойдут такие материалы как:

  • пластик;
  • дерево;
  • алюминий;
  • стекловолокно;
  • поливинилхлорид.

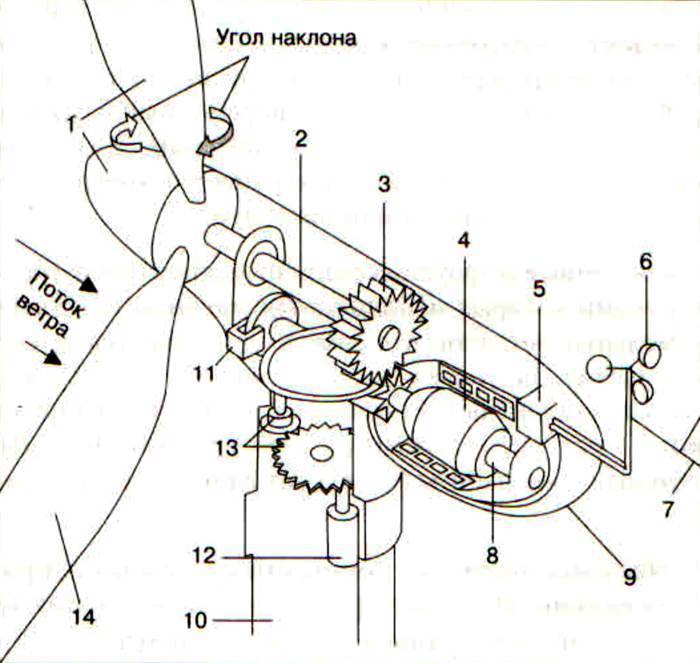

Устройство лопастной части ветрогенератора

Если выбирать поливинилхлорид, то для создания лопастей отлично подойдут ПВХ-трубы диаметром от 160 мм. Пластик и дерево — менее износостойкие материалы, которые под воздействием осадков и сильного ветра через несколько лет придут в негодность. Оптимальный вариант — алюминий: он прочный и лёгкий, устойчивый к разрыву и залому, невосприимчивый к влаге и повышенным температурам.

Пошаговая инструкция по изготовлению

Когда все чертежи будут составлены, а материалы и инструменты подготовлены, можно начинать собирать ветрогенератор своими руками, руководствуясь следующим порядком:

  1. Подготовить бетонный фундамент. Глубина ямы и объём бетонной смеси рассчитывается исходя из типа грунта и климатических условий. После заливки фундаменту нужно несколько недель, чтобы набрать нужную прочность. Только после этого можно устанавливать в него мачту на глубину 60-70 см, закрепив её растяжками.
  2. Поместить подготовленные лопасти в трубу, закрепить их с помощью винтов и гаек на втулке, на которую будет установлен двигатель.
  3. Расположить диодный мост рядом с двигателем и закрепите его с помощью саморезов. Подсоединить провод от двигателя к диодному мосту «плюс», а другой провод к отрицательному мосту.
  4. Закрепить вал двигателя, надеть на него втулку и плотно затянуть её против часовой стрелки.
  5. Уравновесить основание трубы с прикреплённым к нему двигателем и валом и отметить точку баланса.
  6. Закрепить основание прибора болтами.

Ветрогенератор может прослужить гораздо дольше, если покрасить не только лопасти, но основание, вал и крышку двигателя. Чтобы включить установку потребуется комплект проводов, зарядное устройство, амперметр и аккумулятор.

Технология проведения работ

Мастер должен увеличить число витков в 5 раз, это позволит уменьшить диаметр провода. На холостых оборотах напряжение будет равно 20 В. Если произвести загрузку с помощью электрической лампочки, позаимствованной от автомобильной фары на 60 свечей, то вольтметр покажет 12 В, тогда как амперметр — 5 А. Если вам покажется незначительным, что 1,3-киловаттный генератор выдает 60 ватт, можно использовать редуктор. Это обусловлено тем, что 600 оборотов в минуту является слишком маленьким показателем для сравнения с генератором автомобиля. Мощность будет расти пропорционально по отношению к количеству оборотов. Если удастся приобрести неодимовые магниты, размер которых составит 50 x 20 x 5 миллиметров, в количестве 12 штук, то можно изготовить новый ротор.

Лопастники

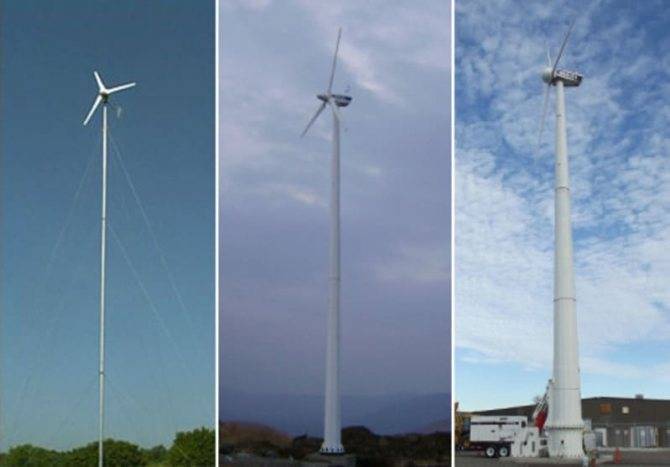

Ветряки с горизонтальной осью вращения имеют большую эффективность, так как энергия потока ветра используется только на рабочих поверхностях, не контактируя с обратными сторонами лопастей

При этом, критически важно наличие устройства, автоматически устанавливающего для ветряка направление по ветру. Обычный вариант — свободно вращающийся вокруг вертикальной оси ветряк и хвостовой стабилизатор как у самолета

Лопасти

Лопасти горизонтального ветряка являются основным элементом крыльчатки, принимающим поток и преобразующим его во вращательное движение. Эффективность работы обусловлена конструкцией и размерами.

Аэродинамика лопастей зависит от угла наклона, конфигурации, площади соприкосновения с потоком. Чем выше площадь контакта, тем большую энергию принимает поверхность, что имеет положительные и отрицательные стороны. Возрастание получаемой энергии способствует повышению фронтального давления на ветряк, способствующего разрушению конструкции.

Генератор

Генератор — устройство, преобразующее энергию вращения в электрический ток. Наряду с ротором, генератор для ветряка является основным узлом, который обслуживается всеми остальными элементами установки. Используются готовые конструкции, входящие в состав комплекта поставки или приобретенные отдельно, а также самодельные образцы, зачастую работающие лучше заводских.

Аварийный флюгер

Так среди специалистов принято называть устройство увода крыльчатки от чрезмерно сильного ветрового потока. Вращение, имеющее скорость, превышающую расчетную, создает ток большей силы и напряжения, чем это рассчитано и не нужен для оборудования.

Для исключения таких ситуаций существуют устройства торможения, одно из которых работает на принципе авторегулирования. Перпендикулярно направлению оси устанавливается специальная лопатка, жестко соединенная с ротором.

Хвостовой стабилизатор крепится к ротору через шарнир с пружиной. Когда ветер достигает слишком высокой скорости, усилие на тормозной лопатке превышает силу пружины, ротор отворачивается от ветра и прекращает вращаться со слишком высокой скоростью.

Токосъемник

Устройство подвода или, в нашем случае, съема электроэнергии — коллектор — достаточно капризный узел, требующий регулярного ухода, смазки, замены щеток и т.д. Процедура не самая простая, так как ветряк расположен на мачте, до аппаратуры надо еще добраться, что непросто. Необходимо иметь достаточно надежный и безопасный механизм опускания мачты, иначе аппаратура долго не продержится.

Лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Идея совмещать солнечные батареи с ветрогенераторами возникла практически с первых дней появления этих конструкций. Привлекают абсолютно дармовая энергия ветра и солнца, которые нуждаются только в оборудовании для захвата и преобразования. Оба комплекса вполне могут работать в связке, дополняя друг друга.

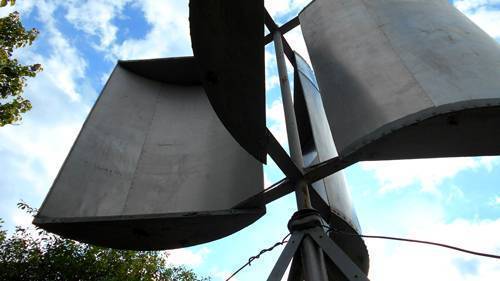

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

  • генератор в 12В от авто;
  • аккумулятор;
  • преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
  • бочка или ведро алюминиевое или стальное для лопастей;
  • контрольная лампочка от авто;
  • выключатель;
  • вольтметр;
  • провода из меди с сечением более 2 мм;
  • хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу. Подробная инструкция по монтажу приведена ниже.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

Действие Изображение
Подготовленную металлическую емкость необходимо разметить и разрезать на 4 равные части, только делать это надо не до конца. В каждой детали просверлите отверстия для болтов, которые должны быть симметричными.
Не до конца прорезанные лопасти слегка отгибают, от этого процесса напрямую зависит скорость вращения, поэтому заранее решите в какую сторону должно вращаться оборудование.
Необходимо закрепить лопасти на шкиве, а генератор при помощи хомутов установить на мачту, а также собрать проводку по заготовленной схеме.
Главное правильно подсоединить провода, к которым в щитке подсоединяется аккумулятор, а также преобразователь.

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Если вы решили изготовить мини ветряк своими руками, то важным вопросом станет выбор подходящего генератора. Одним из лучших вариантов будет использование в процессе переделки асинхронного двигателя. Данный тип двигателей имеет широкое распространение и применяется, в том числе, и в обычных стиральных машинах. Так что если у вас имеется исправный двигатель от старой стиральной машины, то вполне реально преобразовать его в генератор для вашей мини электростанции.

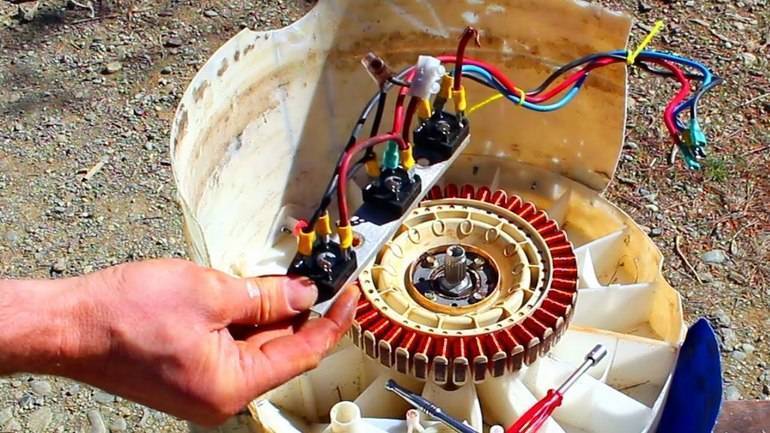

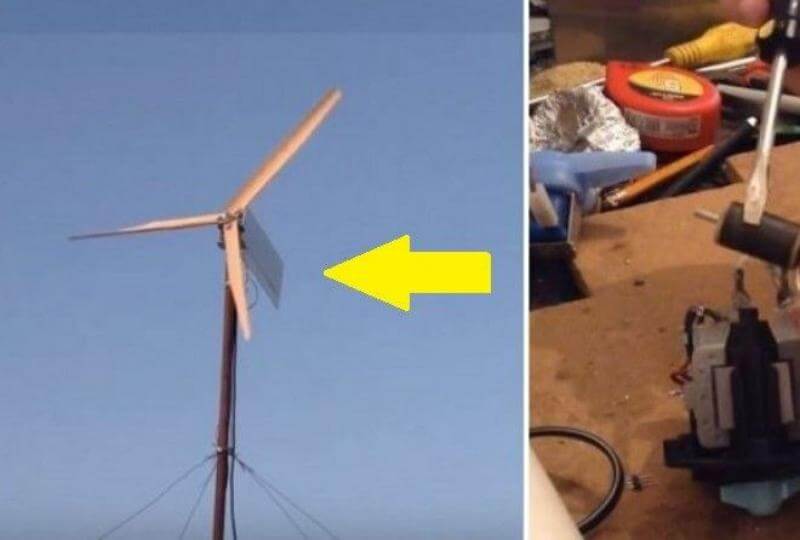

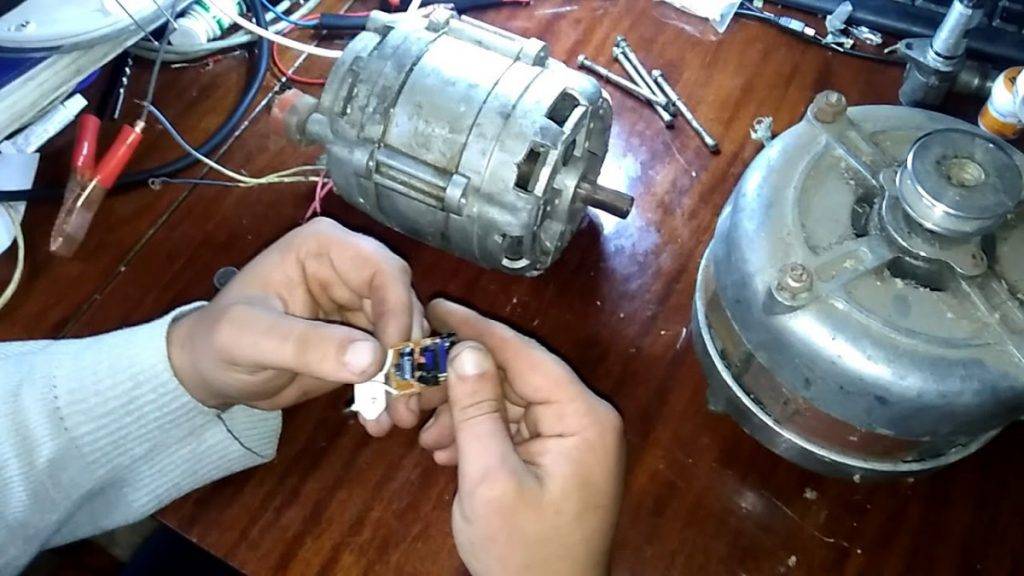

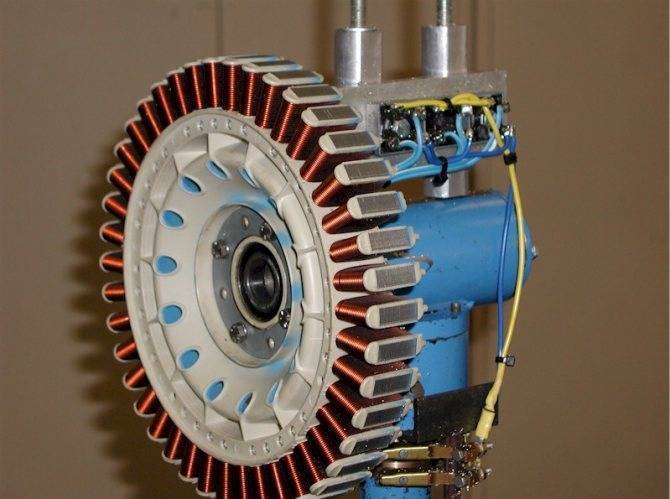

Для того чтобы собрать ветрогенератор из стиральной машины понадобится приобрести магниты (лучше всего неодимовые). Их покупка станет одной из основных статей расходов при реализации данного проекта.

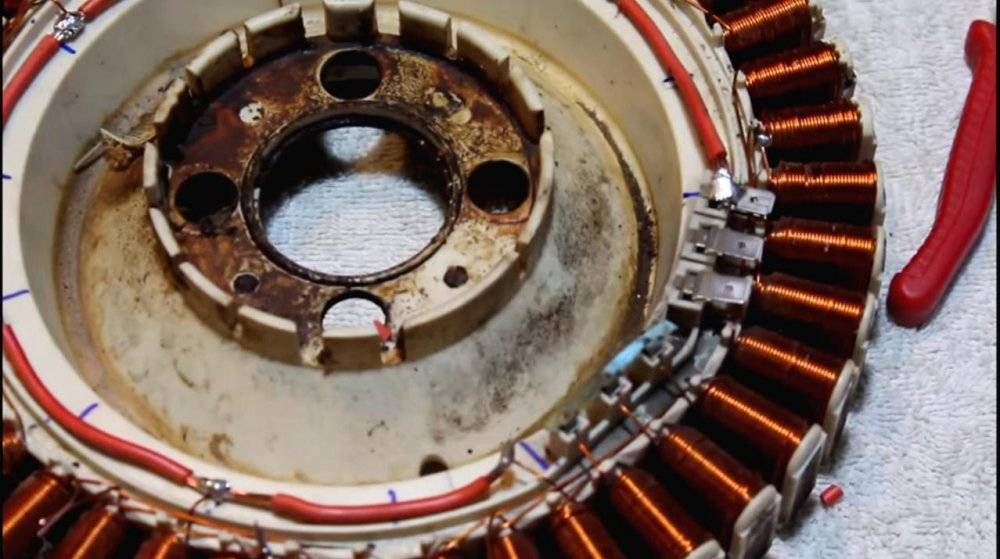

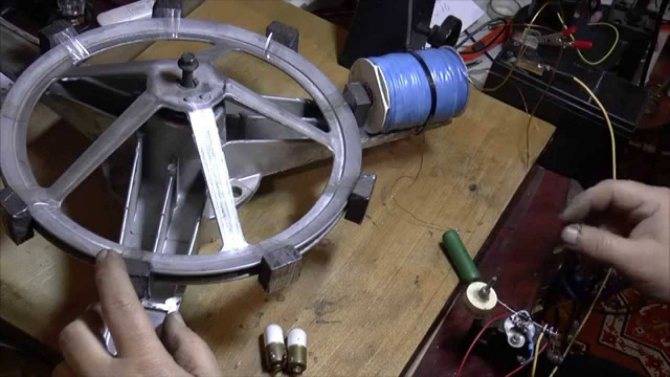

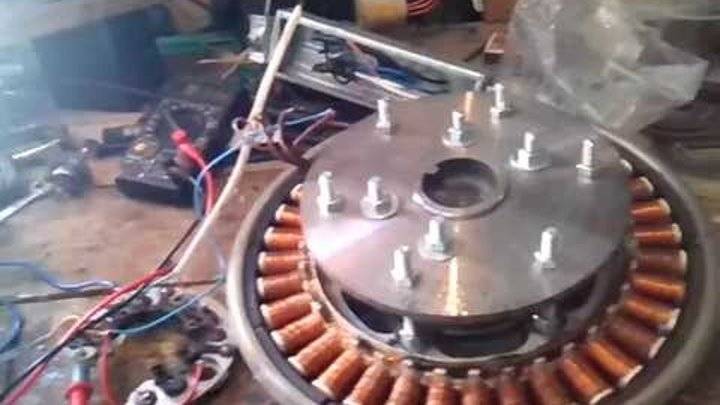

Для установки этих магнитов необходимо переделать ротор двигателя. Для этого при помощи токарного станка нужно сделать углубления под магниты. Затем необходимо выполнить шаблон, который поможет правильно разместить магниты. На сами же магниты желательно нанести метки, которые поспособствуют их правильному размещению.

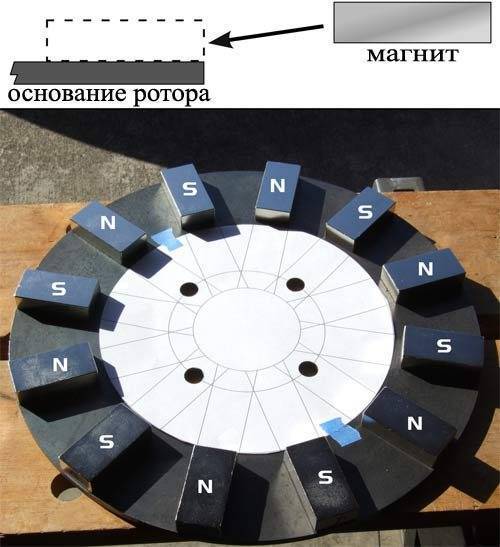

После этих предварительных мероприятий можно приступать к прикреплению магнитов. Одним из самых простых вариантов является просто приклеить их при помощи «Суперклея».

После того как магниты приклеены нужно обернуть ротор бумагой, а полости между магнитами залить эпоксидной смолой. После высыхания смолы необходимо снять оболочку и отшлифовать ротор наждачной бумагой. Главной проблемой подобных генераторов является залипание. Чтобы избежать этого магниты лучше всего устанавливать с небольшим скосом.

Генератор готов. Теперь чтобы завершить ветряк из двигателя стиральной машины необходимо изготовить вращающуюся часть. Есть множество материалов, из которых можно изготовить лопасти, а вот вариантов их размещения всего два: горизонтальный (являющийся классическим) и вертикальный (появившийся не так давно). Конкретный вариант необходимо подбирать исходя из ваших потребностей, но для небольших ветряков, к каковым без сомнения относится и ветрогенератор из двигателя стиральной машины, все же лучше подойдет вертикальное размещение, так как коэффициент эффективного использования воздушных потоков при подобном размещении выше. После присоединения подвижной части остается лишь установит ветряк и присоединить его к аккумуляторам.

Простой ветрогенератор можно сделать из нескольких неисправных жестких дисков и водяной помпы от стиральной машины. Альтернативная энергия ближе чем кажется, хлама сейчас для изготовления подобных нужных штуковин более чем предостаточно. Такая конструкция конечно не будет питать весь ваш дом электричеством, но для зарядки всевозможных USB гаджетов вполне сгодится.

Пошаговая инструкция

Подбираем материалы

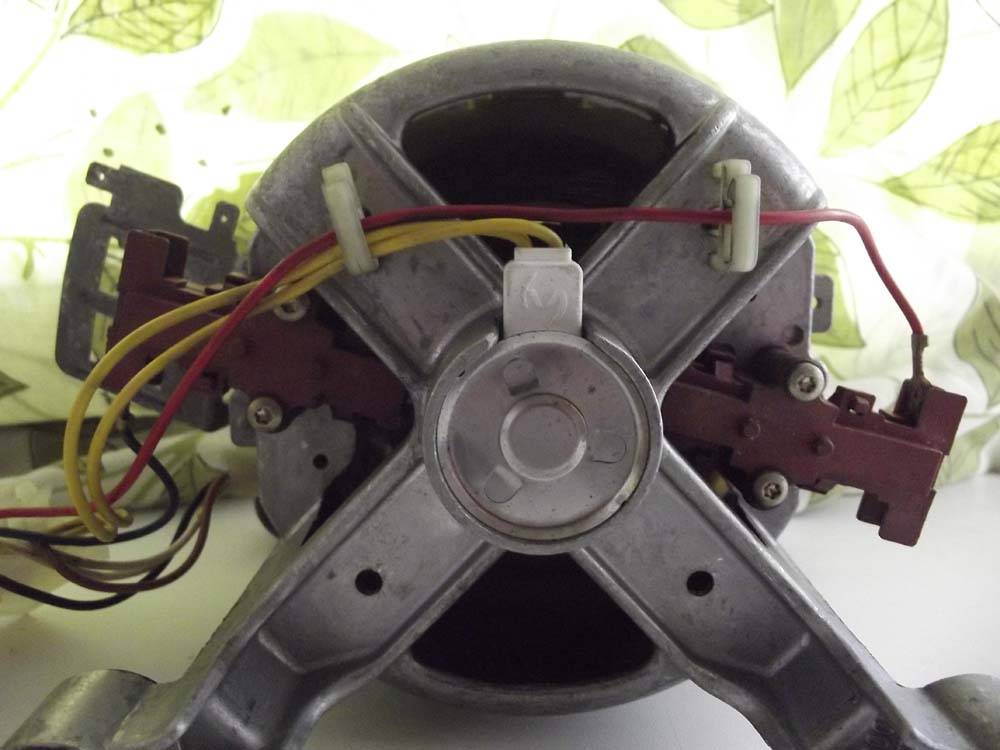

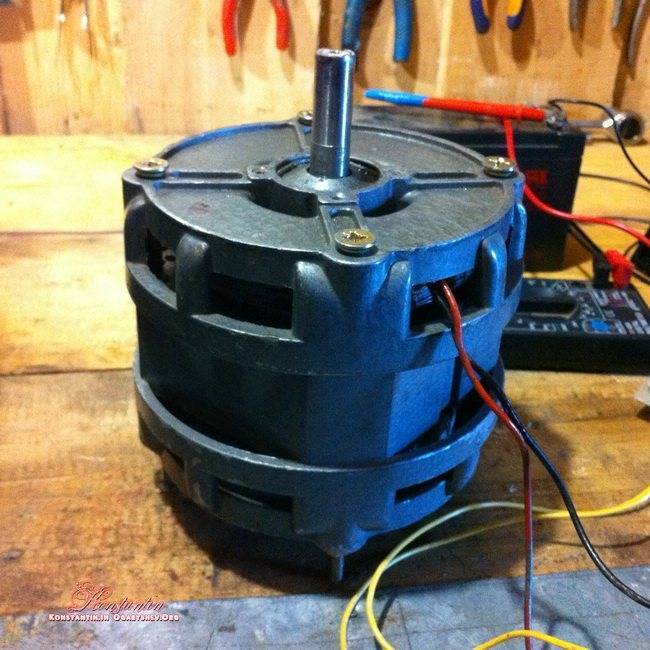

Основа будущей конструкции – электродвигатель стиральной машины мощностью не ниже 1,5 кВт. Речь идет об исправной конструкции, а не о сгоревшем моторе. Также потребуются:

  • Ротор с лопастями, которые будут вращаться благодаря силе ветра. Конструкцию лопастей несложно изготовить собственными руками из подручных материалов: фанеры, листового металла и т. д.
  • Набор неодимовых магнитов – 32 шт. по 0,5, 1 или 2 см.
  • Редуктор, «отвечающий» за скорость вращения генератора.
  • Защитный кожух, исключающий любое климатическое воздействие на внешние элементы конструкции.
  • Аккумулятор, заботливо собирающий и накапливающий энергию для работы бытовой техники в безветренный период.
  • Инвертор для трансформации постоянного тока в переменный.
  • Мачта для установки конструкции на открытом пространстве.

Если вы надумали удивить родных собственноручно изготовленным ветрогенератором из мотора от стиральной машины, не спешите бежать на ближайший рынок за покупками. Большую часть перечисленных устройств и материалов легко найти в старой бытовой технике, вышедшей из употребления и пылящейся в подвале или на балконе. Это экономит ваше время и дополнительно снижает себестоимость будущего генератора. Исключение – неодимовые магниты, заказать которые лучше на Алиэкспресс или в обычных магазинах по продаже электротехники и радиотоваров. Инструменты, что должны быть под рукой во время работы: отвертка, ножницы и плоскогубцы, а также дрель или шуруповерт, которые во время тестирования устройства будут играть роль ветра.

Собираем каркас

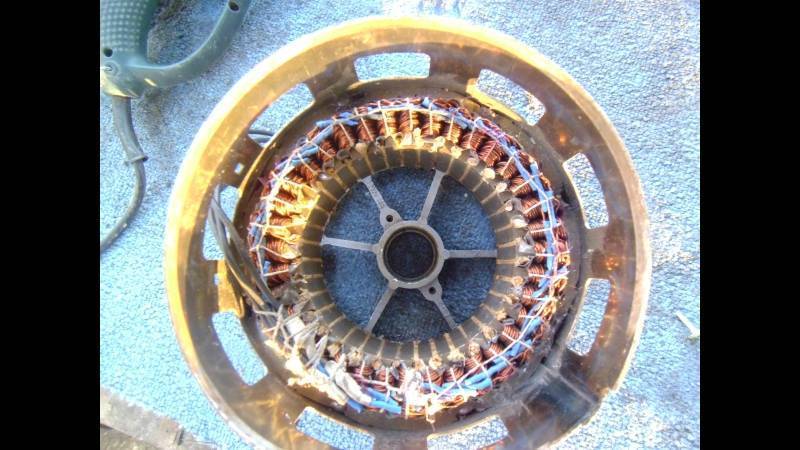

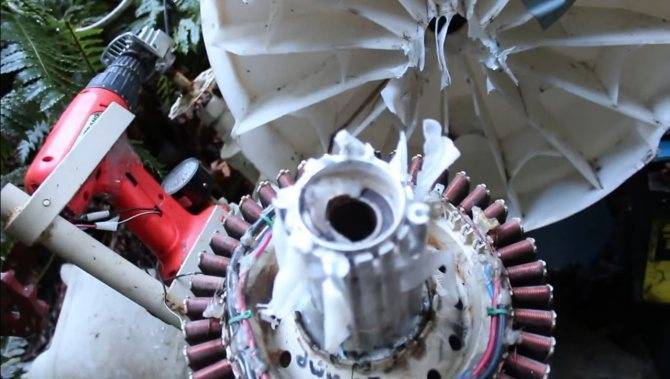

С ротора двигателя снимаются сердечники, на которых прорезают пазы на 5 мм вглубь. Затем сердечники закрывают жестяным покрытием и приступают к укладке неодимовых магнитов. Вначале их необходимо разметить и затем – последовательно разложить на полосе жести с учетом взаимного притяжения соседних магнитов. Крепление осуществляется с помощью подходящего суперклея, гарантирующего надежное соединение металлических элементов.

Над созданием крыльчатки с хвостовиком и лопастями придется потрудиться. Главное – правильно изготовить лопасти, чтобы они легко вращались под воздействием ветра. Отличным решением будет стеклопластик – плотный и легкий материал, отличающийся долговечностью и не боящийся климатических сложностей российской погоды.

После укладки и приклеивания жестяной лист с магнитами укладывают на ротор, заполняя промежутки холодной сваркой или эпоксидной смолой. Окончательное шлифование поверхности наждачной бумагой – и каркас генератора полностью готов.

Моделируем редуктор

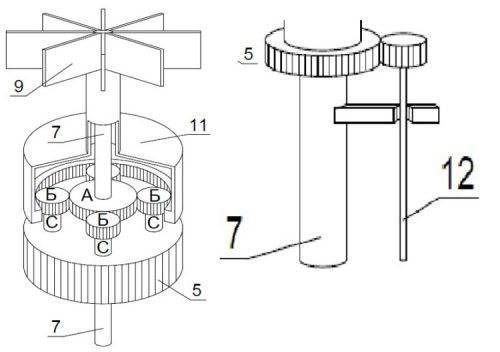

Для ветрогенератора из помпы от стиральной машины рекомендован вертикальный редуктор. Его главное достоинство – способность свободно вращаться на мачте вместе с лопастной конструкцией. Конечно, вес дополнительного устройства несколько замедлит скорость вращения. Зато редуктор, ограничивающий число оборотов лопастей, «позаботится» о том, чтобы во время ураганного ветра пропеллер не вышел из строя.

Согласно приведенной схеме:

  • на мачту 7 надета основная шестерня 5;
  • по кругу приварены арматурные отрезки С;
  • подшипники с шестернями Б надеты на арматуру;
  • малая шестерня А контактирует с шестернями Б;
  • шестерни Б контактируют с зубцами корпуса редуктора 11.

Мачта

Мачту можно изготовить из подручных материалов. Отлично подойдет длинная труба, но если таковой нет, можно использовать отрезки различных труб. Их нужно сварить между собой, чтобы получить мачту длиною десять метров. Изготовленную мачту нужно окрасить в белый цвет и установить в вертикальном положении. В качестве опоры можно использовать столб или другой предмет. Единственное условие – она не должна препятствовать вращению ветряка.

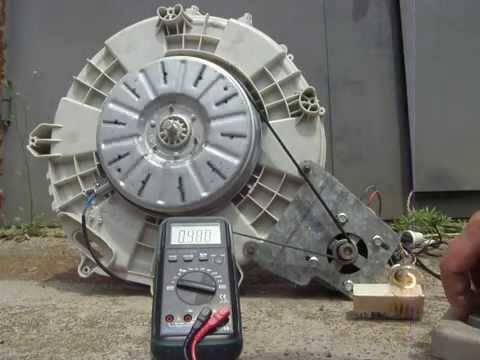

Проверяем работоспособность устройства

Два провода, ведущие к обмотке двигателя, подключают к выпрямителю, а выпрямитель – к контроллеру, к которому подсоединен аккумулятор. С помощью дрели или шуруповерта устройство запускают в работу на скорости около 1000 оборотов в минуту. Щупы вольтметра подводят к аккумулятору и измеряют полученное напряжение. Показатель в 200-300 В свидетельствует об отличной работоспособности устройства.

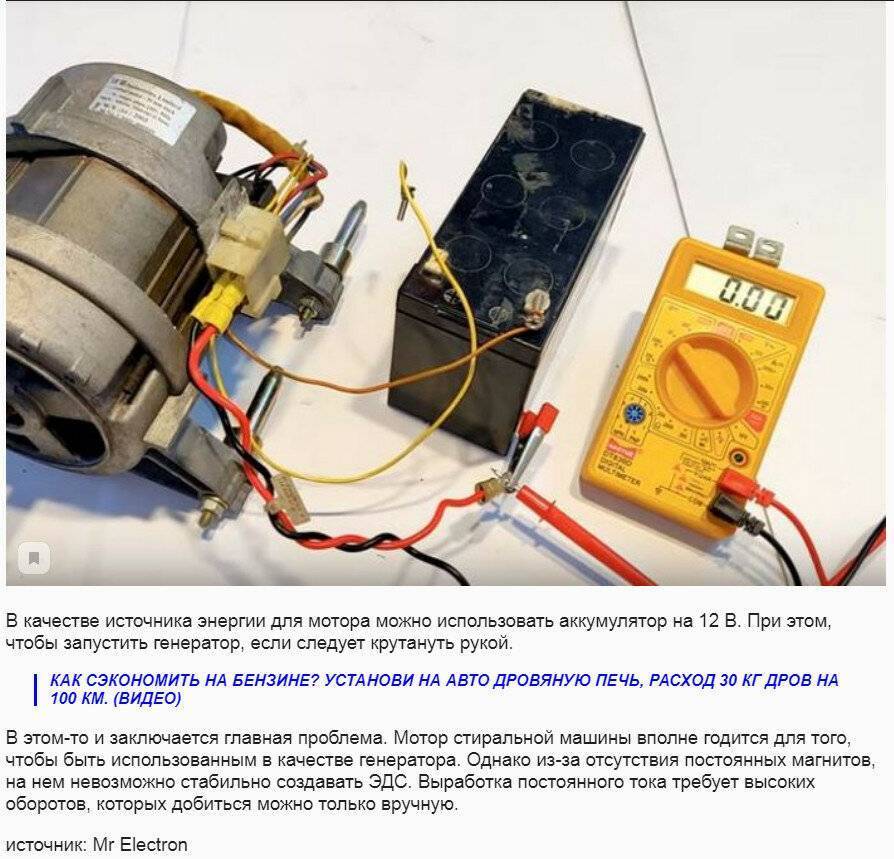

Тестирование

Вырабатываемый генератором, сделанным из коллекторного двигателя, ток подается на аккумулятор. Он соединен с контроллером заряда и модулем. За счет использования инвертора постоянного напряжения из сети он преобразует его в переменное для питания бытовых приборов. Чтобы узнать, дает ли ваше изделие необходимые 220 вольт и 50 герц, надо провести испытание.

Вам необходимы:

  1. аккумулятор;
  2. выпрямитель;
  3. контроллер;
  4. тестер.

Прозвонив ампервольтметром выводы обмотки мотора, найдите два действующих после переделки. Старые отрежьте.

Найденные контакты через выпрямитель соедините с контроллером. А последний — с клеммами аккумулятора.

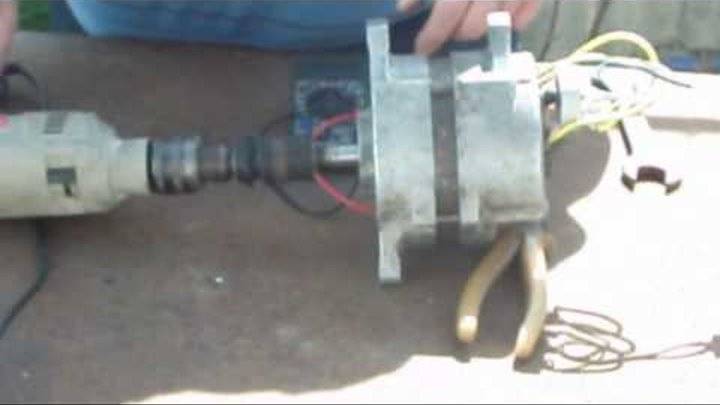

Подсоедините дрель к ротору переходником и включите ее на 1000 оборотов. На входе аккумулятора замерьте тестером напряжение. Если все сделано и собрано правильно, оно будет искомым — 220 Вольт.

Возобновляемая, экологическая, «зеленая»

Возможно, не стоит напоминать, что все новое – это хорошо забытое старое. Силу течения реки и скорость ветра люди научились применять для получения механической энергии очень давно. Солнце нагревает нам воду и двигает автомобили, питает космические корабли. Колеса, установленные в руслах ручьев и небольших рек, подавали воду на поля еще в Средние века. Одна ветряная мельница могла обеспечить мукой несколько окрестных деревень.

В настоящий момент нас интересует простой вопрос: как обеспечить свое жилище дешевым светом и теплом, как сделать ветряк своими руками? 5 кВт-ной мощности или чуть менее, главное, чтобы можно было снабдить свое жилище током для работы электроприборов.

Интересно, что в мире существует классификация зданий по уровню ресурсоэффективности:

  • обычные, построенные до 1980-1995 гг.;
  • с низким и ультранизким уровнем энергопотребления – до 45-90 кВч на 1 кВ/м;
  • пассивные и энергонезависимые, получающие ток из возобновляющихся источников (например, установив ветрогенератор роторный (5 кВт) своими руками или систему солнечных панелей, можно решить эту задачу);
  • энергоактивные здания, вырабатывающие электричества больше, чем им требуется, получают деньги, отдавая ее через сеть другим потребителям.

Получается, что собственные, домашние мини-станции, установленные на крышах и во дворах, могут со временем составить своеобразную конкуренцию крупным поставщикам тока. Да и правительства разных стран всячески поощряют создание и активное использование альтернативных источников энергии.

Электрогенератор своими руками: расчет мощности устройства

Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

Чтобы самому рассчитать мощность ветрогенератора, следует определить силу воздушного потока.

Многие специалисты рекомендуют дополнительно произвести расчет мощности электрогенератора

Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

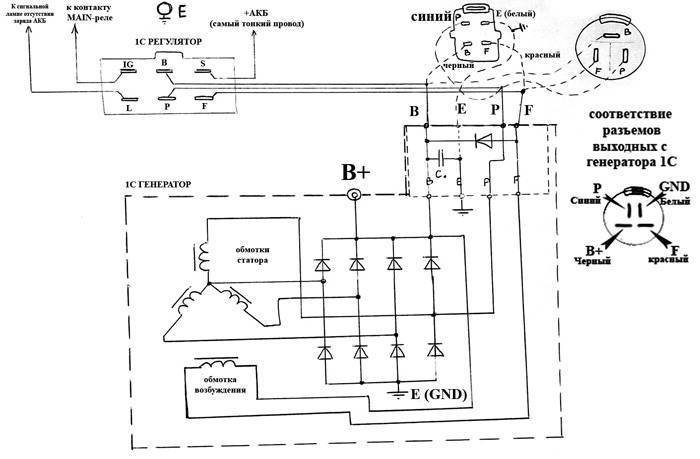

Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

Принцип работы ветрогенератора

Принцип действия ветрогенератора прост: ветер приводит в движение лопасти, вращающие ротор турбины, который преобразует энергию ветра в механическую. Ветровые турбины бывают:

  • с роторами горизонтальной оси;
  • с роторами вертикальной оси.

Преимущество последних в том, что они работают независимо от направления ветра и его силы. Мощность, генерируемая самодельным ветрогенератором, составляет от 100 до 6000 Вт. Минимальная скорость, при которой турбина может начать вырабатывать электроэнергию — 2,5-3 м/с, но для достижения номинальной мощности необходима скорости ветра от 10 м/с.

Принцип работы ветрогенератора

Изготовление ветрогенератора

Первое с чего следует начать – это вырезать лопасти. Для этого мы будем использовать ПВХ-трубы.

Что нужно учесть, вырезая лопасти?

Изготовить лопасти не составит больших проблем. Для этого нужно будет разрезать трубу из ПВХ на три части: две по 150 градусов и одна 60, как показано на рисунках.

Заметим, что два отрезка трубы (150 0 ) подойдут для широких лопастей. При желании вы сможете их подрезать до нужной ширины.

Далее необходимо будет скруглить края лопастей, как показано на фотографии.

Следующий этап работ – это шарнир для поворота и флюгер. Потребуется и поворотная платформа, на которую мы закрепим генератор. Выглядеть все это будет так:

Для изготовления этой конструкции нужна квадратная труба из ПВХ, кусок листового металла и фланец. «Хвост» ветрогенератора вырезаем из железа. В квадратной трубе делаем разрез 20-25 сантиметровдлиной и вставляем туда наш флюгер – закрепляем эту конструкцию болтами.

Кстати, не мешало бы продумать и защиту генератору от осадков. Например, ее можно сделать из трубы так, как показано на фотографии:

Дальше окрашиваем все детали нашего ветряка и даем им высохнуть. После этого собираем все в одно целое, крепим двигатель, чехол к трубе посредством автомобильных хомутов. Также необходимо установить фланец (его располагают ближе к двигателю) с помощью саморезов.

Теперь остается только сделать матчу для ветрогенератора. Для этих целей подойдет труба из ПВХ и фурнитура, которая используется с пластиковыми трубами. Сделать мачту можно так:

Последним этапом будет непосредственное крепление ветрогенератора к мачте и его установка. Перед этим на вал мотора насаживаем ранее изготовленный хаб с лопастями. Вот и все.

В заключение несколько слов о батарейном отсеке ветряка. Для него могут быть использованы два аккумулятора (например, автомобильные). Между генератором и аккумуляторами нужно будет припаять диоды, чтобы ток поступал именно в аккумуляторы, а не шел в генератор.

Такой домашний ветрогенератор подойдет для зарядки аккумуляторов и других целей. Вы также можете поэкспериментировать и сделать более мощный ветряк: например, добавить лопасти, изменить их размер и пр.

Источник

Вертикальный ветряк против горизонтального

Чтобы понять, какая конструкция ветряка работает эффективнее, стоит подробнее рассмотреть особенности каждой из них. Горизонтальный генератор имеет следующие достоинства:

  • эффективен при любом направлении воздушных потоков
  • занимает гораздо меньше места по сравнению с вертикальным
  • работает на высоких оборотах даже при незначительной скорости ветра
  • обладает простой конструкцией
  • не издает шума

К тому же ветрогенераторы горизонтального типа выполняются из легких материалов, и могут быть установлены даже на фонарный столб. При размещении вдоль дороги такие конструкции работают даже в безветренную погоду.

Срок службы ветрогенераторов обоих типов примерно одинаков. Правильный уход и обслуживание позволяют им эффективно работать на протяжении до 25 лет. В горизонтаьных ветряках основная нагрузка приходится на ступицу и подшипниковый узел. Вертикальные изделия испытывают большее давление на лопасти.

Самым большим различием между этими видами ветряков является их цена. Горизонтальные обходятся владельцам подобных конструкций гораздо дороже. Такиой ветряк лучше использовать зонах с повышенной турбулентностью и частой сменой направления ветра. Вертикальные больше подходят для местности открытого типа с постоянной скоростью ветра выше 4,5 м/с.

Ветрогенератор из шуруповерта: стоит ли игра свеч

Возможность сделать ветряк из шуруповерта б/у имеет не только теоретическую, но и практическую основу, однако, стоит подумать о конечном результате.

Имеющиеся сегодня в продаже шуруповерты достаточно мощные инструменты, его рабочее напряжение при зарядке от аккумулятора 18 вольт, в качестве генератора может обеспечить мощность около 40-50 вт. Такая мощность позволит зажечь пару-тройку светодиодных лампочек, это когда дует ветер, а если штиль?

Если речь идет о свободном времяпрепровождении и утилизации хлама, то есть смысл развернуть деятельность. Если же нужна работающая модель, то ветряк, сделанный на основе аксиального дискового генератора, выработает больше энергии.

Процесс превращения шуруповерта в домашний ветряк полезен накоплением обшей информации в области физики, аэродинамики, электроники, что также познавательно и интересно.

Применение ветряных электрогенераторов в домашних условиях

Исходя из вышеперечисленных факторов возникает вопрос: по какой причине в каждом доме не установить ветряк? Ответ состоит из двух основных пунктов:

  • Цена. Стоимость устройств достаточной мощности очень велика. Например, стоимость агрегата мощностью 2 КВт и напряжением в 24 В составляет от 75000 руб.;
  • Средняя сила ветра в большинстве регионах не достигает и 4 м/с.

Карта средней годовой скорости ветра в России

То есть использование ветряков, как основной источник энергии – нерационально. В стандартном доме, при одновременной эксплуатации всех бытовых приборов потребляется до 1 КВт в час, а при работе мощных электроинструментов, эта цифра возрастает, увеличивая требуемое напряжение в сети.

Монтаж всей системы обойдется минимум в 400000 рублей, и при непостоянной скорости ветра, этот способ электроснабжения теряет актуальность.

Наглядный пример схемы с устройством высокой мощности

Целесообразно применение собранных своими руками 220-вольтных ветряков, как альтернативный источник энергии. В совокупности с солнечными панелями, топливным генератором достаточной мощности или с центральной электросетью.

Схема совокупности ветряка и городского электроснабжения
Электрическая система с применением трех источников

Основы профилактического обслуживания

Эксплуатация ветросилового оборудования предусматривает выполнение ежегодного технического обслуживания. В перечень рекомендованных работ входят:

  • проверка исправности и общего состояния отдельных компонентов и всего агрегата в целом;
  • надежность соединительных контактов токоведущего кабеля;
  • частичное или полное обновление противокоррозионного декора.

В частности, ветрогенератор можно дополнить механизмом автоматического изменения угла поворота лопаток, компенсирующего нагрузки, возникающие при скорости воздушного потока свыше 8 м/сек.

Как видите, сборка вертикального ветряка является эффективным и недорогим проектом для обеспечения загородного дома электроэнергией.

Выводы и полезное видео по теме

Желание сделать оборудование для домашнего применения своими руками иногда сильнее более простого решения – покупки недорогого устройства. Что из этого получилось, смотрите в видеоролике:

Оценивая перспективы изготовления электроники собственными силами независимо от её назначения, приходится столкнуться с мыслью, что век «самоделкиных» завершается.

Рынок перенасыщен готовыми электронными устройствами и модульными комплектующими практически под каждый бытовой продукт. Электронщикам-любителям теперь остаётся единственное дело – заниматься сборкой домашних конструкторов.

Есть, что дополнить, или возникли вопросы по теме сборки и использования контроллеров для ветрогенератора? Можете оставлять комментарии, задавать вопросы и добавлять фотографии своих самоделок – форма для связи находится в нижнем блоке.
