Как подключить лампочку через выключатель: схемы и правила подключения — Inomix.ru

Содержание

Примеры подключения

Для этого потребуется:

Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Маркировка проводов

Для предотвращения ошибок монтажа и ускорения работы производители используют общепринятые способы маркировки проводов.

В современных кабелях применяются такие способы окрашивания изоляции:

заземление — желто-зеленый;
ноль — коричневый;
фаза — синий.

В старых домах использовалась алюминиевая проводка в белой изоляции. Кабель может быть двухжильным или трехжильным. Следует учитывать, что в таких прокладках заземление не предусмотрено. В зависимости от количества жил в них всегда имеется 1 ноль и 1-2 фазы. Определение принадлежности провода проводится путем проведения измерений непосредственно на подключенной линии.

В новых строениях такая необходимость отсутствует. В них проложены многожильные кабели со стандартной маркировкой. При этом заземление может быть не подключено. Такое инженерное решение принимается с перспективой на будущее, если правление дома в процессе его эксплуатации будет заземлять систему электроснабжения.

Пошаговое руководство по установке одноклавишного выключателя (инструкция по монтажу)

Предположим, что расключение проводки в соединительной коробке было сделано верно, и от нее к выключателю спущены или проведены в подрозетник для установки включателя 2 провода. Как понятно из описания выше, один из них приходящий «фазный», второй – «нулевой».

Перед любой работой с электрической цепью убедитесь, что она обесточена! Если у вас отсутствует опыт работы на электросетях, пригласите специалиста-электрика в целях собственной безопасности!

Проверяем тестером или тест отверткой, что в проводах нет напряжения.
Извлекаем 2 провода из монтажной коробки на максимальную возможную длину.
Зачищаем их концы с помощью ножа или стриппера – инструмента для снятия изоляции с проводов.
Ослабляем клеммы на включателе.
Подгибаем для удобства оголенные концы проводов.
Вставляем оголенные концы в клеммы и зажимаем их. Полярность здесь будет иметь значение только в смысле того, в каком положении клавиша будет включать или выключать свет.
Подгибаем оба провода так, чтобы они сложились внутри монтажной коробки, когда мы туда будем задвигать механизм выключателя.
Вставляем механизм в монтажную коробку.
Фиксируем его 2 винтами на монтажной коробке.
Проделываем то же с распорными лапками самого механизма.
Накладываем рамку.
Вщелкиваем клавишу.
Возвращаем питание на выключатель.
Проверяем его работоспособность.

Схема подключения двойного выключателя

Человек, который ранее не сталкивался с вопросом самостоятельного подключения торшера с выключателем на корпусе может испытывать при выполнении работ некоторые сложности. Поэтому перед установкой стоит внимательно прочитать прилагаемую инструкцию о том, как выполняется подключение к светильнику выключателя во избежание различных ошибок, которые допускают люди, впервые решившие заняться электропроводкой самостоятельно.

Как подключить двухклавишный выключатель.

Первоначально устанавливается и подключается к защитному устройству основной трехжильный кабель питающего типа. Один провод обязательно должен быть подключен к системе действующего заземления, в том случае если ранее такая система была предусмотрена. Не забудьте обесточить всю электрическую сеть в помещении. Это выполняется электриками перед тем, как они приступают к выполнению работ. От устройства защитного типа проводник далее направляется в распределительную коробку, затем аккуратно он подводится к выбранному выключателю, состоящему из двух клавиш.

Обязательно концы всех используемых при монтаже проводов очищаются от изоляции и, учитывая цвет изоляции токоведущих жил, аккуратно соединяются. В завершение установки проверяется верно ли были выполнены подключения.

Монтаж электропроводки

Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.

В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:

L – фаза

N – ноль

Pe – заземляющий проводник

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой
коробки.

При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

Синий – ноль

Желто-зеленый – земля

Серый, белый, коричневый и др. – фаза

Схемы подключения лампочки

При подключении следует помнить, что фаза всегда подключается на разрыв. Именно к фазовой жиле включается переключатель. Если подключать через ноль, электропроводка будет под напряжением, и это может привести к возгоранию.

Фаза определяется либо по маркировке (цветовой, буквенной), либо с помощью индикаторной отвертки.

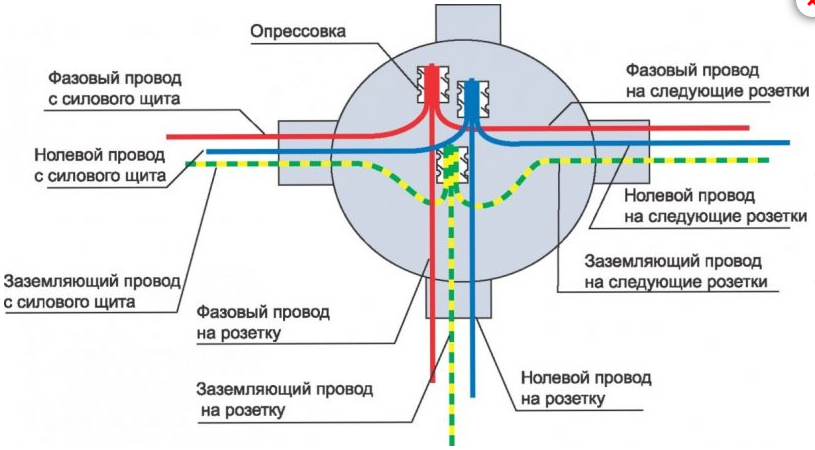

Подключение розетки и выключателя в одной распределительной коробке

В комнатах могут устанавливаться распредкоробки, в которые подключаются все выключатели, лампы и электророзетки помещения. Из-за обилия проводников сложно разобраться, куда какой кабель нужно установить.

От распределительного щита отходят два проводника – красный фазовый и синий нулевой. Розетку следует подключать параллельно – фазу с розетки подключают к питающему фазовому проводу, аналогично соединяются нули.

К лампочке со щитка идет нулевой провод напрямую. Фаза подключается к выключателю, и с него уже идет на светильник.

Соединенные провода нужно запаять и заизолировать. Затем они аккуратно помещаются в коробку.

С распределительного щитка идет двухпроводной кабель. Также к коробке подходят провода со светильника и выключателя. Фаза с коробки соединяется с фазой выключателя. Затем с переключателя провод нужно подсоединить с лампочкой. Ноль с коробки присоединяется к нулю светильника.

Работает схема подключения лампочки таким образом – пользователь нажимает на кнопку, происходит замыкание цепи. Со щитка подается фаза на светильник, и лампочка загорается. При повторном нажатии клавиши цепь размыкается, и светильник гаснет.

Двухклавишный выключатель на 2 лампочки

Как подключить светильник к двухклавишнику:

отключение электропитания;
от распределителя выпускаются 2 провода;
подводятся провода для освещения;
зачищается изоляция на несколько сантиметров в зависимости от способа подсоединения;
нуль со щитка соединяется с нулями каждой лампочки;
фаза со щита подключается к переключателю;
с одной клавиши фаза идет на первый светильник, с другой – на вторую лампочку;
все соединяемые провода и оголенные участки требуется заизолировать;
кабели укладываются в распределительную коробку.

В современных домах также есть заземляющий провод. Его можно подключить к контакту заземления на переключателе.

Подключение двухклавишной модели

Стандартный двухкнопочный выключатель света предназначен для управления различными световыми устройства или несколькими группами одной лампы из единого места. Чаще всего их используют, если в люстре более 2 ламп (5,6). При этом нужно знать, что две клавиши используются для управления только двумя группами, если лампа разделена на большее их количество, то нужно использовать тройной переключатель.

Фото — подключение двухклавишной модели к люстре

Как самому подключить двухклавишный выключатель света:

В такой модели есть три контакта – ввод и два выхода. При этом к контакту ввода присоединяется фаза от распредкоробки, а выводы нужны для управления отдельных групп люстры;
В распределительную коробку нужно завести фазовый провод сети и её ноль;
Первым делом между собой соединяются все нулевые проводники. Фазный подводится к вводу электрического выключателя света;
Также в нём есть провода для каждой группы ламп. Они чаще всего разделены цветовой маркировкой. Чтобы каждая группа могла гореть независимо от другой, нужно каждую соединить с отдельным фазным проводом. К примеру, кабеля желтого и серого цвета: желтый отводится на группу 1, а серый – на группу 2;
Нулевой провод выключателя соединяется с нулями ламп и сети;
Остается только изолировать проводники.

При этом двойной выключатель света можно подключить так, чтобы при выключении одной группы (основной) выключалась и вторая (дополнительная), тогда схема будет немного иной. Нужно коммутировать устройством не каждую группу по отдельности, а обе сразу. Тройной можно соединять по аналогично схеме. Главное, чтобы при отключении клавиш разъединялась фаза, а не ноль.

Также очень часто требуется подключить коммутатор к лампе бра и розетке. Это очень экономит место в комнате, отведенное под электрические выходы. Тогда схема имеет следующий вид:

Розетка устанавливается параллельно к питающим проводам. Фаза соответственно к фазе сети, а ноль – к нолю;
Порядок включения светильника не меняется, делаем все также, как и описано выше.

Таким образом можно установить модель производства Legrand (Легранд), Viko, уаз или любые другие.

Необходимые для монтажа материалы

Для осуществления подсоединения необходимо:
Электропроводами (сечение должно быть не менее 1,5 кв. миллиметра).Их длину определяют благодаря проведению измерений.
Двойным включателем.
Монтажной коробкой, в которой будет размещаться включатель.
Клеммниками.
Изолентой.
Инструментами

Что касается инструментов, то их список должен состоять из:
отверток для крестового и плоского шлицов;
монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
бокорезов;
уровня;
пассатижей;
молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).

Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к одноклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к одноклавишному выключателю.

Соберем схему двухрожковой люстры, которая будет подключаться к одноклавишному выключателю, при включении которого будут одновременно зажигаться обе лампы.

Для удобства понимания рисунок разделен на две части: в левой половине изображены лампы накаливания с патронами и выходящим из патронов двухжильным кабелем с выводами коричневого и синего цвета. В правой половине рисунка изображена электрическая схема с этими же лампами, но уже соединенными параллельно: коричневый вывод с коричневым, а синий с синим. От каждого места соединения (коричневая и синяя точка) отходит вывод к своему потолочному проводу: коричневый к фазному, а синий к нулевому.

Работу схемы можно объяснить так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп HL1 и HL2 и они загораются. На рисунке движение фазы показано стрелками, а включенные лампы выделены желтым цветом.

б) Схема люстры на 3 лампы для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема трехрожковой люстры, у которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы ламп и лампы загораются.

в) Схема люстры на 5 ламп для подключения к одноклавишному выключателю.

В правой части рисунка изображена электрическая схема пятирожковой люстры, в которой все лампы соединены параллельно. Коричневые выводы каждой лампы собраны вместе и подключаются к потолочной фазе L1, синие выводы также собраны вместе и подключаются к потолочному нулю N.

Схема работает так: при включении выключателя фаза L1 одновременно поступает на коричневые выводы всех ламп и лампы загораются. Движение фазы показано стрелками.

Двухклавишные проходные выключатели

Схема подключения света двумя выключателями для управления одной лампой или группой является самой простой. Если взять более сложные — двухклавишные, можно независимо управлять двумя светильниками. На первый взгляд, схема кажется сложной, но, по сути, она представляет собой 2 подключения по паре одноклавишных проходных выключателей. При этом количество входов и выходов удваивается.

После того как схема собрана, ее целесообразно проверить с помощью мультиметра. Для этого его щупами следует прозвонить входной и выходной контакты выключателя. Переключая клавиши, следует следить за показаниями тестера. Если цепь замыкается и размыкается как положено, можно производить подключение схемы к сети.

Установка выключателя-цепочки в бра

Итак, что мы
имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку
(первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка
устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с
обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не
видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие
лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя
его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее
кольцо-гайка может просто проскочить сквозь него.

Далее в
отверстие вставляется резьбовая часть выключателя и снаружи затягивается
гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой
фиксации используйте клей жидкие гвозди (только не тот, что для потолочных
плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому
ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с
конусом вклеить с внутренней стороны.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

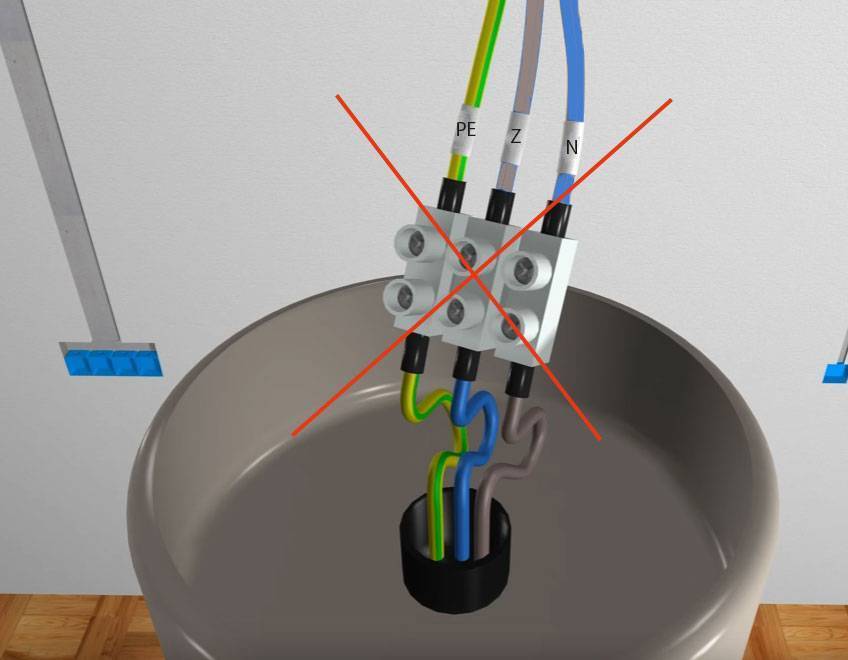

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Коммутирование розетки и выключателя в электрораспределительной коробке

Последовательное и параллельное подключение двух и более источников света

Чтобы лампочка работала, нужно один ее контакт присоединить к фазе, а второй к нулю. Фаза – приходящий ток. Ноль – это, когда ток по проводнику возвращается к источнику. Существует два способа подключения: последовательное и параллельное.

В последовательном подключении ток будет зависеть от каждого источника света (от первого к следующему). Напряжение распределяется на количество ламп. Например, две лампы и напряжение 220W, значит, будет по 110W на каждую лампу. Важный момент: последовательное подключение для светильников с одинаковой мощностью.

Если взять лампы с разной мощностью 40 Bт и 120 Вт (разница в три раза), то лампа с меньшей выйдет из строя, так как по ней будет проходить 120 Вт. Исключение – лампы накаливания. На 220 W подключить две лампы на 60 W, то они будут гореть вполсилы, и лампы дольше прослужат.

Плюсы и минусы последовательного соединения:

Перегорание элемента, влияет на остальные (не работают).
Люминесцентные лампы меньше мигают.
У ламп должна быть одинаковая мощность, исключение — люминесцентные лампы.

Второй способ — параллельное подключение. Таким способом параллельно подключают два или более источника света. К фазе подсоединяются одни контакты, а другие к нулю.

Ток и яркость будет зависеть от мощности каждой лампы. Приходящий ток будет равен сумме ламп, поэтому диаметр сечение нужно делать согласно ему. Такой способ часто применяется, и он удобен, так как в будущем можно добавлять дополнительные светильники, не тревожа другие источники света.

Плюсы и минусы параллельного соединения:

Подготовка к работе

Для того чтобы работа с электричеством была простой и безопасной, нужно провести правильную подготовку. Перед тем, как подсоединить выключатель к лампочке, нужно приготовить все необходимые материалы и инструменты. Домашняя электропроводка имеет опасное для жизни напряжение, поэтому нужно максимально обезопасить себя от возможных рисков. Необходимо помнить, что ни одно действие с проводкой не выполняется без отключения питания этого участка помещения рубильником. Если во время выполнения работ доступ к рубильнику будет свободен, лучше разместить рядом с ним предупреждающую табличку с надписью «Не включать!».

https://youtube.com/watch?v=McoyH4e14Lo

Выбор материалов

Для правильной установки электропроводки нужно подобрать используемые материалы. Понадобится следующее:

Провода того же сечения и из того же металла, что и было использовано в имеющейся проводке;
Источники света, лампы или другие потребители электроэнергии подходящей мощности. В квартире не рекомендуется использовать приборы мощностью более 1,5 киловатт;
Розетки (могут быть на одно, два и более гнезд);
Выключатели;
Подрозетники (для внутренних розеток и выключателей);
Распределительные коробки (по одной на комнату);
Кабель-каналы или гофра для того, чтобы провести провода в деревянном доме или в помещении, где невозможно уложить проводку в штробу;
Изолента.

Выключатели бывают разных видов. В магазинах можно найти следующие:

Клавишные для нагрузок от одной до трех, больше найти сложно;
Сенсорные;
С регулировкой мощности;
Импульсные прерыватели.

Если электропроводка воссоздаётся с нуля, например, в частном доме, то нужно рассчитать сечение проводов. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Исходя из этих параметров вычисляется ток в проводке, а, зная его, уже можно найти сечение нужного кабеля по специальной таблице.

Ток вычисляется как отношение суммарной потребляемой мощности к напряжению питания. Нужно определить наиболее мощных потребителей электроэнергии и после этого разделить сумму их мощностей на напряжение питания. В обычном помещении это 220 вольт. По получившемуся значению тока определяется, какое сечение провода выбрать. Если потребляемая мощность приборов не превышает 4 кВт, обычно выбираются жилы сечением 2,5 квадратных миллиметра.

Выбор инструментов

Приступая к работе, следует выбрать подходящие и удобные инструменты. Они должны обеспечивать безопасность при работе с электричеством:

Плоскогубцы с изолированными ручками для более надежных скруток проводов;
Остро отточенный нож;
Индикаторная отвертка, она показывает фазовый или нулевой провод;
Контакторы (соединяют провода лучше и надежнее изоленты);
Кусачки для отделения отрезков провода;
Перфоратор (если потребуется штробить стену).
