Как правильно сделать вентиляционную систему в сауне с электрокаменкой: технические нюансы

Содержание

Что мы теперь знаем о вентиляции

Сделать выводы из предоставленной информации можно следующие:

  • Вентиляция в сауне должна быть увязана с общей вентиляцией.
  • Естественный приток должен быть недалеко от каменки.
  • Естественная вытяжка должна быть выше притока, размер отверстия тоже должен быть больше.
  • Вытяжка может осуществляться через соседнее помещение.
  • Для проветривания сауны можно использовать вентиляционный клапан у потолка, либо открывать дверь.
  • Механическую вентиляцию стоит использовать только при наличии необходимых знаний. Не забывать про правильную работу датчика.
  • Кратность воздухообмена должна быть 3-6/час.

Типы вентиляции, нормы и условия

Для сауны применяют естественного, а также принудительного типа вентиляцию.

Естественной вентиляцией уснащаются парильное отделение и комната отдыха. Она обуславливается аэрацией. Принцип аэрации состоит в поступлении с улицы воздушных потоков с нижнего воздуховода, подъема его и выталкивания уже горячего воздуха в вытяжной воздуховод, расположенный на противоположной стороне. Сауны обеспечиваются интенсивным воздухообменом.

Чтобы приточный воздух был действительно свежим, он должен поступать непосредственно с улицы. Если печь стоит на некотором расстоянии от стены, к ней от входного отверстия протягивается короб или труба.

Принудительная вентиляция применяется в моечном и подсобном помещениях. Ее устанавливают, если невозможно обустроить естественный воздухообмен. В расчет берут кратность замены воздуха за 1 час. По норме: в парной – 5; в душевой – 30; в комнате отдыха – 3; в массажной – 5. При обустройстве вентиляции в сауне ориентиром станет схема, когда обновление воздуха происходит каждые 15 минут. Это предельная норма для сауны.

Механическая вентиляция влечет порой значительные материальные затраты на приобретение вентиляторов, фильтров, и других элементов. Чтобы не ошибиться в выборе вентилятора, необходимо знать, что мощность вытяжного должна быть больше приточного (на 6-10 %), чтобы происходил полный воздухообмен.

Вентиляция в сауне будет эффективной при соблюдении следующих условий:

  • Вытяжной и приточный канал располагаются на разных уровнях и на противоположных стенах.
  • Сечение труб зависит от объема сауны: на 1 куб – 24 см площади сечения трубы.
  • Диаметры обеих труб (приточной и вытяжной) подбираются одинакового размера.
  • Не допускаются сквозняки и образование зон с застоялым запахом.
  • Температурный и климатический режим не должны нарушаться: в отделение парилки должна сохраняться более высокая температура.
  • Обязательно устанавливайте задвижки на отдушины для управления климатом, чтобы контролировать воздухообмен путем уменьшения или увеличения прохода для воздушных потоков.
  • Вытяжное отверстие должно выходить на улицу. Если же горячий воздух используется для обогрева моечного помещения, в этом случае оттуда делается вытяжное отверстие с механической вытяжкой. Также вырезается отдушина в смежной стене, а щель под дверью не менее 5 см. Несоблюдение этих норм приводит к неправильной циркуляции воздуха и бесполезности работы всей системы.

Вентиляция в бане в парилке: почему необходима?

Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.

Вентиляция в парилке русской бани

Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).

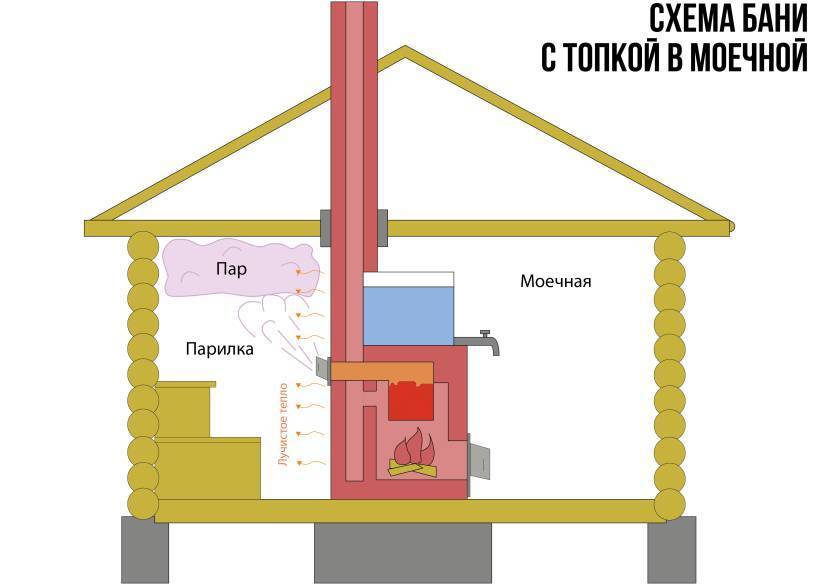

Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.

Вентиляция в парилке русской бани

Самое важное – это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар

В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.

Вентиляция в бане: общие требования и классификация

По принципу работы вентиляционные системы бывают:

  • Естественные. Воздушный поток создается вследствие разности давлений улицы и помещения. Добиться такого эффекта можно, если сделать отверстие для притока воздуха в нижней части бани, а вытяжку — в верхней, на противоположной стене. Однако такой вариант для бани не подходит — естественная вентиляция затрудняет прогрев парной. Преимущества: отсутствие необходимости в установке специализированного оборудования. Недостатки: возникновение сквозняков, потребность в дополнительной герметизации окон, дверей, наружных стен, невозможность полноценного прогрева помещения.
  • Комбинированные. Четкая закономерность в расположении вентиляционных отдушин отсутствует, т.к. разность давлений создается с помощью приборов, например, вентиляторов. Этот способ для бани — оптимален. Преимущества: свобода в выборе места для размещения вентиляционных отверстий, создание наилучших условий для пребывания в парилке, слаженная работа составных компонентов вентсистемы.

Механические. В данном случае вентиляция полностью механизирована. За подачу свежего воздуха и контроль температуры отвечают «умные» устройства. Но такое удовольствие стоит дорого и доступно не всем. Преимущества: минимальное участие человека в поддержании оптимальной температуры, максимальная продуктивность работы вентиляции. Недостатки: высокая стоимость оборудования и его установки, необходимость в периодическом сервисном обслуживании.

Нужна ли вытяжка в бане

Нужна ли вытяжка в бане, парной, других отделениях данного строения определяется его параметрами. Для малогабаритной постройки, рассчитанной на 2-3 человек, отверстия для удаления горячего воздуха не предусматриваются.

Приток свежего воздуха происходит через неплотности сруба, дверные, оконные зазоры. В давние времена банный сруб собирался определенным образом: нижние венцы не подгонялись вплотную, оставались щели, через которые внутрь поступал приточный воздух. Пол укладывался с зазорами, чтобы проветривание происходило через щели и отдушины фундамента.

Горячий отработанный воздух выходил из парной, моечной при открытии дверей, окон. Кроме того, вытягивающая роль отводилась дымоходам печи. Для маленькой бани этого было достаточно.

Большие постройки нуждаются в том, чтобы заранее была спроектирована схема проветривания всех отделений. Особенно это касается банных строений, которые выложены из пеноблока, кирпича.

Правильная вентиляционная система обеспечит:

  • предотвратит скопление углекислого газа в опасной для человека концентрации. Поступающий свежий воздух постепенно нагреваясь, поднимаясь вверх вытесняет горячий отработанный через вентиляционные вытяжные проемы;
  • прогретый воздухопоток равномерно распределяется по парной, создавая необходимый микроклимат, поддерживая уровень температуры;
  • налаженный воздухообмен позволяет полностью просушить баню после завершения всех процедур, чтобы внутри не образовывались плесень, грибок, внутренняя деревянная отделка не гнила;
  • воздух внутри помещений, благодаря циркуляции, останется легким, приятным, так как не будет избыточной сырости, плесени;
  • стабильное поддержание температуры в парном отделении;
  • правильное расслоение воздушных масс по температурным параметрам;
  • удаляться из помещений будет отработанный воздухопоток, насыщенный углекислым газом, а свежий продолжит некоторое время циркулировать внутри.

Комбинированная система

Зачастую прибегают к смешанному или комбинированному способу вентилирования: часть помещений проветривается естественным образом, а другая — принудительно. К примеру, летом естественная вентиляция эффективно работает только в парной, где воздух намного горячее наружного; в прочих же помещениях ее производительность резко падает, поскольку температура воздуха в них и на улице примерно одинакова.

В комнате отдыха ситуацию спасают открытые окна, но в душевой катастрофы не избежать. Если же здесь установить вытяжной вентилятор, он обеспечит требуемую производительность в любое время года.

Комбинированный вариант уместен в случае, когда сауна расположена в коттедже и парная комната имеет лишь одну наружную стену.

В комнате отдыха устраивают естественную вентиляцию, а в парилке — принудительную вытяжную: оба отверстия, и приточное, и вытяжное располагают в наружной стене; первое — в 20 см от пола, второе — в 20 см от потолка. Таким образом, они оказываются напротив печи, устанавливаемой обычно в подобных саунах у внутренней стены. В вытяжном отверстии устанавливают вентилятор.

Принудительная тяга обеспечивает мощный входящий поток свежего воздуха. Он пересекает всю парную, наталкивается на печь, поднимается вверх и, обойдя таким образом помещение по кругу, удаляется через вытяжку.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

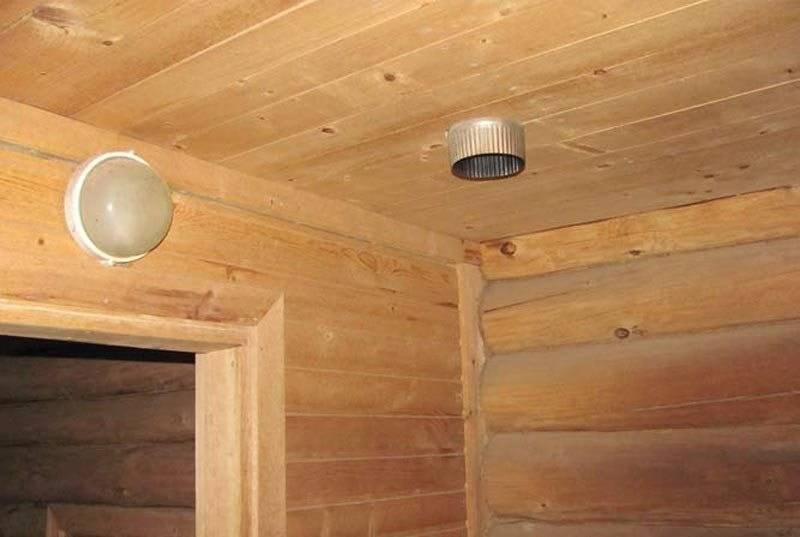

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Принцип работы вентиляции в бане

Чаще всего вентиляцию в бане делают естественной, что значит для ее работы не нужны дополнительные технические приспособления, вроде вентиляторов. Это легко заметно, если посмотреть на фото вентиляции в бане, которая практически всегда работает на простых законах физики – за счет разницы в температурах воздуха внутри помещения и снаружи и происходит вентилирование помещения.

Подобный принцип используется в старых советских многоэтажках и современных домах ниже среднего класса. В первом случае уровень развития технологий еще не позволял их настолько активно интегрировать в постройки, а во втором – желание сэкономить на строительстве и дальнейшем обслуживании.

Вернемся к бане. Самая простая вентиляция банного помещения осуществляется за счет двух окон, или похожих на них отверстий. Первое используется для притока свежего воздуха в баню, а вот через второе уже горячий и влажный воздух уходит на улицу.

Чаще всего оба окна оборудуются задвижками, которые помогают регулировать поток воздуха и его интенсивность. Это заметно на большинстве схем вентиляции в бане.

Кроме того, на чертежах обычно изображают движение потока воздуха во время вентилирования, благодаря чему вы сразу заметите то, как будет проветриваться помещение при данном расположении окон.

Обычно окна устанавливают на противоположных стенах бани, но так, чтоб люди не находились непосредственно между ними – не стоит напоминать, что происходит, когда сильно нагретого человека обдувать холодным воздухом.

Размер, в нашем случае, имеет значение. Как мы говорили ранее, затворы используются для регулировки размера потока воздуха, а потому не стоит делать окна слишком маленькими – лучше потом регулировать степень их открытия, нежели стать заложниками своего решения.

Виды вентиляции

Удалить отработанный воздух, заменить его свежим можно несколькими способами. Все зависит от конфигурации, площади, функциональности помещения. Наиболее подходящий способ, как правильно сделать вентиляцию в бане, подбирают с учетом:

  • количества и расположения комнат;
  • типа стен;
  • вида отопления: дровяные и электрические приборы являются частью вентиляционной системы бани.

При постройке бань применяют естественный и принудительный виды проветривания.

Естественная

Принцип работы основан на разнице температур и перепадов атмосферного давления в здании и за пределами. Преимущество естественной вентиляции – автономная работа без электропитания и использования других факторов, которые побуждают воздушные потоки к движению. Она легко монтируется, не ломается, не требует больших затрат. Для регуляции проветривания, ограничения доступа морозного воздуха приобретают задвижки или крышки продухов.

Принудительная

Здесь потоки воздуха создают или усиливают принудительно. Для этого используют вентиляторы. Система позволяет подавать или вытеснять воздух стабильно и непрерывно, ее работа не зависит от погодных условий. Минимизировано вмешательство человека, а возможность управлять, делать настройки работы вентилятора через смартфон делает такой способ поддержания комфорта еще удобнее.

Комбинированная

Здания из камня, каркасно-щитовые, облицованные и утепленные разными способами требуют разных подходов к обустройству систем вентиляции. К тому же, проекты современных бань не ограничены помещениями только предбанника и моечной: парилка, раздевалка, санузел, комната отдыха – в каждом из этих помещений устанавливают один или несколько видов вентиляции и применяют их в зависимости от ситуации, до, во время процедуры или после нее.

Универсальная схема воздухообмена

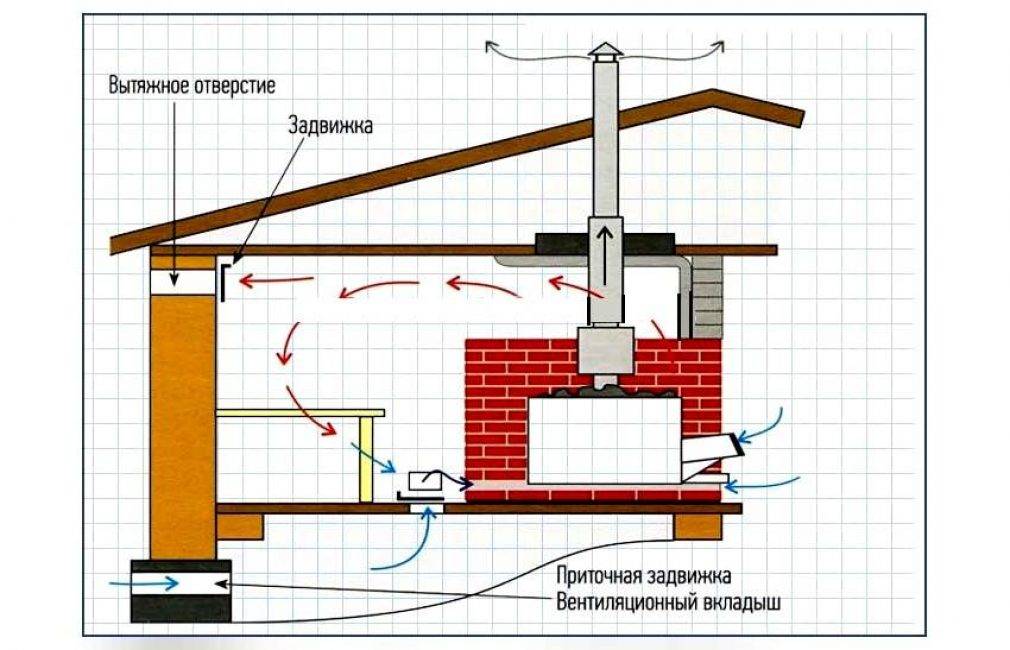

Наиболее экономным и работоспособным считается классический вариант — естественная вентиляция в парной, изображенная на схеме. Основная система, предназначенная для помывки, функционирует следующим образом:

  1. Приток организован через просвет 2—3 см под входной дверью, куда проникает нагретый воздух из смежного помещения.
  2. Получая дозу тепла от печки и насыщаясь паром, горячая воздушная масса поднимается к потолку.
  3. Охлаждаясь от соприкосновения с поверхностями и людьми, воздух опускается в нижнюю зону, откуда удаляется посредством вытяжной решетки и отдельного канала, устроенного в противоположном углу.
  4. Объем притока регулируется задвижкой, установленной на вытяжном отверстии.

Как должна работать вентсистема бани, расскажет эксперт в своем видео:

Вспомогательная вытяжка, сделанная у потолка, предназначена для проветривания и сушки парилки по окончании банных процедур. Во время помывки отверстие наглухо закрыто задвижкой. Вместо вытяжного проема допускается использование потолочных диффузоров либо обычного распахивающегося окна.

Рассмотрим несколько альтернативных схем вентилирования парной, представленных ниже на картинке:

  1. Подача притока прямо с улицы через отверстие, сделанное возле печки. От контакта с раскаленной поверхностью воздух моментально прогревается, циркулирует по парилке и уходит через вертикальный короб наружу.
  2. Аналогичная схема с нагревом притока у печи, вытяжка организована через скрытый канал под деревянным настилом. В парной с бетонным полом подобное решение реализовать затруднительно.
  3. Роль вытяжного канала играет печной дымоход, в котором априори есть хорошая тяга.

В остальных помещениях устройство вентиляции проще – вытяжка предусматривается в верхней зоне, приток подается в нижнюю. Причем зимой свежий воздух необходимо подогревать либо вначале пропускать через предбанник, чтобы в парной не веяло холодом. Для очистки и нагрева уличного потока целесообразно использовать местные приточные установки с принудительным нагнетанием воздуха.

Вариант возврата воздуха в душевую через вертикальный канал и переточную решетку

Принцип работы системы вентиляции в бане

Вентиляция бани условно делится на постоянную (включает стеновую, кровельную и фундаментную) и вентиляцию, которая функционирует периодически, когда работает баня, топится печь. Обе входят в единую систему вентиляции, которая проектируется вместе со строительством бани.

Принцип работы заключается в вытеснении отработанного воздуха чистым, свежим. Для этого обустраивают сквозные отверстия, не менее двух, которые работают в зависимости от направления потоков и только тогда, когда есть разница температур в помещении и на улице.

Еще несколько правил, соблюдая которые при обустройстве вентиляции в бане своими руками, принцип работы нарушен не будет:

  • Когда баня прогревается, закрывают продухи в фундаменте и заслонки в парной.
  • Во время процедур окошки открывают по необходимости.
  • После парения баня проветривается полностью.

Приточка и вытяжка подают и выводят воздух в том объеме, сколько позволяют заслонки на них. Рассчитать размер окошка просто: на каждый кубический метр помещения нужно 24 см2 отверстия. И еще: окошки нельзя располагать напротив друг друга.

Устройство и принцип функционирования приточно-вытяжной схемы

Организовать такую систему несложно, главное – разобраться в работе основных ее составляющих элементов.

Создание приточных отверстий

Если говорить о парной, то в ней приточные отверстия нужно монтировать на стенах у пола, а также возле печи. Так холодный воздух с улицы сможет быстрее прогреваться. К тому же, это не даст непрогретому воздуху попадать в место, где человек парится.

Установка вытяжки

Отверстия для вытяжки всегда делаются на стенах с противоположной стороны от приточных каналов. В парилке таких вытяжек должно быть две, одна – на уровне 1 мот пола, а вторая – под потолком (прочитайте: «Как сделать вытяжку в бане – проектирование и монтаж вентиляции»). Между собой они соединятся коробом. Чтобы на силу вентилирования не влияла сила ветра и высота фановой трубы, дополнительно следует установить вентилятор.

В общем, обустраивая такую схему вентиляции, для контроля микроклимата и потоков воздуха, следует вмонтировать регулируемые заслонки (то есть затворки или шиберы).

Специфика устройства вентиляции в сауне

В сауне обычно преобладает высокий уровень температуры и влажности, без полноценного воздухообмена здесь быстро разрастаются грибок и плесень, так как основным строительным материалом служит древесина. При отсутствии продуманной системы притока-оттока срок службы помещения и установленной в нем печи уменьшается в несколько раз.

При недостаточном воздухообмене скапливаются раздражающие запахи, источниками которых служат плесневые процессы, разрушающаяся в результате гниения древесина, пот, выделяемый пользователями парной. Со временем эти ароматы буквально впитываются во все поверхности, становясь сильнее при повышении температуры воздуха, что негативно влияет на комфортность отдыха в сауне.

Неправильно спроектированная система вентиляции может привести к размножению в помещении болезнетворных организмов. Вместо положительного эффекта от пребывания в парной пользователи могут заболеть.

Чтобы определить недостаточный воздухообмен, следует обратить внимание на несколько моментов:

  • стены и потолок обильно покрываются конденсатом;
  • горящая спичка, расположенная в качестве индикатора у вытяжного отверстия, производит строго вертикальное пламя, которое практически не колеблется;
  • при вхождении в сауну остро чувствуется затхлый запах.

Определить недостаток вентиляции можно поднеся к вытяжному отверстию горящую спичку

Если на вытяжной решетке не наблюдаются явные жирные следы, значит, система неэффективна – во время парения всегда выделяется этот продукт обмена, и он должен преимущественно оседать там, куда уходят воздушные потоки.

Комбинированная вентсистема

Если парная имеет особенную конструкцию строения, то не всегда в таком помещении можно обустроить естественную систему воздухообмена или механическую вентиляцию. К примеру, если в сауне три смежные стены с другими помещениями, то входной и выходной отводы могут быть размещены только на одной стороне.

В такой ситуации необходимо соблюдать правила грамотного размещения ветканалов: приточный должен быть размещен на уровне 25-30 см от пола, а выходной – 20-30 см от потолка. Холодные воздушные массы при попадании в парную проходят через печку, нагреваются и поднимаются вверх. Такая циркуляция обеспечит всегда свежий и нагретый воздух в сауне. Но у такого способа есть недостаток – иногда процесс воздухообмена может быть слишком интенсивным, и его можно контролировать только при помощи специальных заслонок на отводах.

Есть еще один вариант комбинированной вентиляции – когда приточный канал размещается не ниже, а выше каменки. Если выходное отверстие установить немного выше на стене напротив, получится достаточно эффективная вентиляционная система в парной. Но зачастую для больших помещений такой циркуляции недостаточно, поэтому специалисты рекомендуют установить в выходном канале вентилятор. С его помощью воздушные массы будут лучше прогоняться по сауне.

Как сделать продухи для вентилирования?

Монтаж вентиляции в бане выполняют следующим образом:

  1. В выбранных местах проделывают отверстия такого размера, чтобы труба или короб свободно проходил в него.
  2. Пространство вокруг трубы заделывают, чтобы не нарушить герметичность помещения.
  3. Снаружи отверстия закрывают решетками.
  4. Внутри устанавливают специальные заслонки или регулируемые решетки.

Выглядит просто, но стоит учесть некоторые моменты. Например, вентиляционные отверстия можно делать не только круглыми, но и квадратными или прямоугольными примерно с такой же площадью сечения. В деревянных банях вместо пластиковых или стальных труб ставят деревянные короба.

В этом случае выбор отверстия прямоугольной конфигурации выглядит логичным, потому что такой короб проще сделать из обычных досок.

Продухи лучше всего запланировать еще на этапе проектирования, чтобы не пришлось долбить готовую стену. Вентиляционные отверстия, которые выходят на улицу, следует дополнительно защитить сетками для защиты от насекомых. Сечение приточного вентиляционного отверстия в бане рассчитывают исходя из норматива: 24 кв. см сечения на каждый кубический метр объема вентилируемого помещения.

Таким образом, для бани объемом 12 куб. м. понадобится отверстие площадью 284 кв. см. Если предполагается сделать круглое отверстие, то его радиус рассчитывается по обратной формуле площади круга. Полученный показатель делим на 3,14 (число “пи”), из результата извлекаем квадратный корень.

В нашем примере получаем радиус примерно 9,5 см, а его диаметр – 19 см. Точное соблюдение размеров в данном случае не актуально, поэтому труба сечением 200 мм вполне подойдет. Или можно взять две трубы по 100 мм. Если сечение вентиляции будет квадратным, примерные размеры составят 17Х17 см.

Естественное вентилирование имеет неоспоримые преимущества. Его монтаж простой и относительно недорогой, функционирование не требует затрат на электроэнергию или установки специальных устройств. Простая конструкция гарантирует отсутствие поломок и длительный срок службы вентиляционной системы.


Изнутри на вентиляционные отверстия устанавливают специальные решетки, в которых можно регулировать просветы, это позволяет корректировать интенсивность потоков воздуха

В зимний период из-за значительной разницы температур внутри парной и снаружи тяга может заметно возрастать. Это может вызвать небольшой дискомфорт из-за того, что воздух поступает слишком быстро. Кроме того, снаружи в баню могут проникать также и запахи, не всегда приятные. Регулирование потока вентиляции позволяет решить проблемы этого типа.

Комбинированная вентсистема

Если парная имеет особенную конструкцию строения, то не всегда в таком помещении можно обустроить естественную систему воздухообмена или механическую вентиляцию. К примеру, если в сауне три смежные стены с другими помещениями, то входной и выходной отводы могут быть размещены только на одной стороне.

В такой ситуации необходимо соблюдать правила грамотного размещения ветканалов: приточный должен быть размещен на уровне 25-30 см от пола, а выходной – 20-30 см от потолка. Холодные воздушные массы при попадании в парную проходят через печку, нагреваются и поднимаются вверх. Такая циркуляция обеспечит всегда свежий и нагретый воздух в сауне. Но у такого способа есть недостаток – иногда процесс воздухообмена может быть слишком интенсивным, и его можно контролировать только при помощи специальных заслонок на отводах.

Есть еще один вариант комбинированной вентиляции – когда приточный канал размещается не ниже, а выше каменки. Если выходное отверстие установить немного выше на стене напротив, получится достаточно эффективная вентиляционная система в парной. Но зачастую для больших помещений такой циркуляции недостаточно, поэтому специалисты рекомендуют установить в выходном канале вентилятор. С его помощью воздушные массы будут лучше прогоняться по сауне.

Способы организации и готовые схемы

Рассмотрим несколько готовых схем выполнения принудительной вентиляции.

Схема #1. Вытяжная вентиляция

Позади печи, на 0,3 м от пола, обустраивают приточное вентиляционное отверстие. Вытяжной вентилятор оборудуют на противоположной стене, чуть выше – на 0,4-0,5 м от пола. Свежий воздух, попадая в парную через приточное отверстие, проходит через печь, прогревается и поднимается до потолка. Постепенно остывая, он идет вниз и втягивается вытяжным вентилятором. Эта схема принудительной вентиляции довольно популярна, ввиду простоты устройства и быстрой смены воздушных потоков.

Схема #2. Приточная вентиляция

В большой парилке для быстрой смены воздуха целесообразно оборудовать приточную вентиляцию. Для лучшей циркуляции воздушные потоки направляют не снизу вверх, как при естественной вентиляции, а сверху вниз. Приточное отверстие с вентилятором оборудуют позади печи, на 0,5 м выше ее уровня. Вытяжное отверстие размещают в нижней части противоположной стены, на расстоянии 0,2-0,3 см от пола.

Приточная вентиляция по этой схеме работает следующим образом. С помощью вентилятора холодный воздух нагнетается в парную через приточное отверстие. Попадая в зону действия печи, он быстро прогревается и поднимается до потолка. Более холодные потоки вытесняются вниз и выходят через вытяжное отверстие.

Схема #3. Приточно-вытяжная вентиляция

Эта схема предназначена для оборудования вентиляции в банной парилке и душевой. Приточное вентиляционное отверстие с вентилятором размещают над печкой. Минимальное расстояние от каменки – 50 см. Вытяжное отверстие (без вентилятора) выполняют на соседней стене рядом с полом, подальше от печки. При этом диаметр вытяжного воздуховода должен быть в 2 раза больше, чем диаметр приточного.

Еще одно вытяжное отверстие с вентилятором находится в примыкающей к парилке душевой, под потолком. Воздух в душевую проникает из парной через щель под дверью.
