Почему падает или растет давление в газовом котле: причины скачков и нормативные значения

Содержание

Повышение давления в отопительном контуре

Что делать, если давление в системе отопления чрезмерно повышается?

Прежде всего нужно установить причину, а их может быть несколько:

Неправильное заполнение контура, его завоздушивание. Из-за быстрого наполнения отопительной магистрали в ней могут образоваться воздушные пробки. Чтобы избежать этого явления, при запуске отопления наполнять его нужно медленно.
Температура в контуре слишком высокая. Любое повышение температуры и теплоносителя приводит к его расширению и увеличению давления в системе. Нужно не допускать слишком сильного повышения, чтобы уберечь отопительное оборудование от критических нагрузок.
Прекращение движения теплоносителя. Причиной может стать перекрытая запорная арматура, закупорка фильтра-грязевика, воздушные пробки.

Чтобы выявить проблемный участок, необходимо шаг за шагом обследовать весь контур.

Контролировать и чистить фильтр необходимо сразу после первого запуска котла, а затем еще раз через неделю. Далее проводят плановые проверки и чистки 1 раз в месяц или сезон, в зависимости от степени загрязненности теплоносителя

К утечкам может привести поломка крана подпитки — износ прокладки вентиля, механические повреждения деталей, попавшая между седлом и прокладкой окалина. Если кран пропускает, то лишняя вода, поступая из системы водоснабжения в отопительную магистраль, увеличивает напор в ней, ведь давление в трубопроводе ХВС всегда выше. Нужно подкрутить кран или заменить его, если он вышел из строя.

Воздушные пробки — распространенная причина проблем в работе отопительной системы. К ним могут привести как неисправности самого газового котла, так и проблемы в контуре или неправильный запуск отопления.

Устранить неполадки поможет перезапуск системы — ее медленное заполнение теплоносителем, начиная с самой нижней точки, пока из верхней точки контура не пойдет вода. Все краны для стравливания воздуха при этом должны быть открыты. Завоздушивание системы могут привести как к росту, так и к понижению давления.

Когда следует однозначно вызывать мастера

В случае, когда не ясно почему падает давление в газовом котле, вам понадобится помощь опытного специалиста. Он подтвердит, что утечек нет и выполнит ремонт газового котла «Аристон», «Бакси» или другой модели. Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Самодеятельность без знаний схем и принципов работы агрегатов, может вывести из строя всю систему.

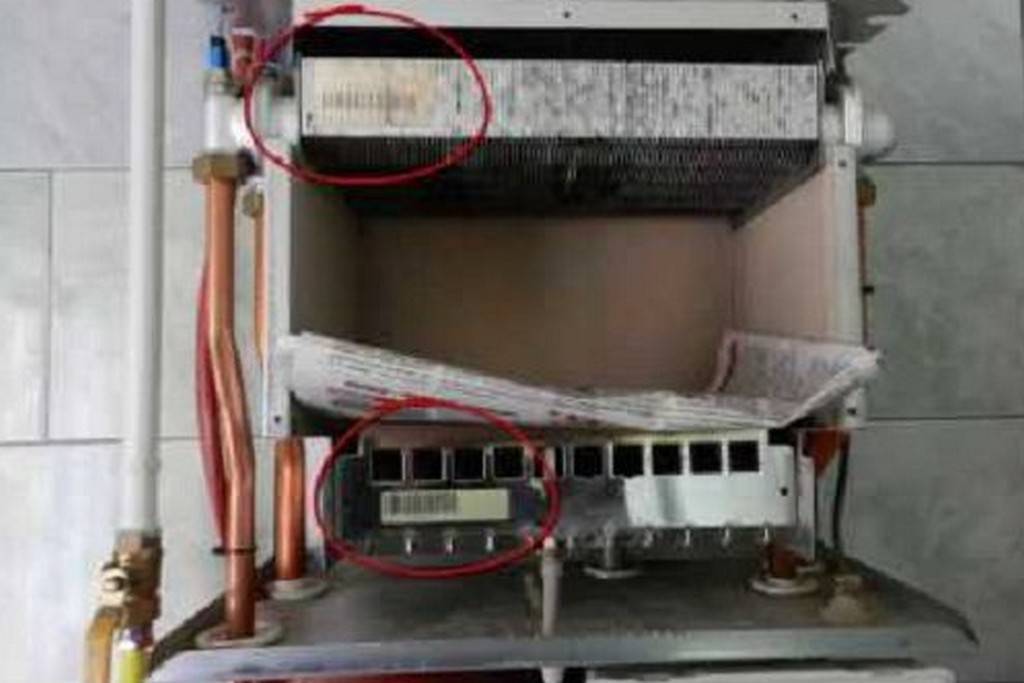

Дефекты в теплообменнике

Для того, чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий

В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке. Если проблема связана с неисправностями в расширительном баке, значит был выбран неподходящий объем или произошло повреждение мембраны

Ремонт будет требовать проведения повторных расчетов или замены бачка. Вам понадобится специализированное оборудование для того, чтобы найти источник проблемы, в случае если был поврежден теплообменник из-за интенсивной эксплуатации и износа

Проблемы с измерительным оборудованием

Иногда манометры дают ошибочные показатели. Низкое давление на показателях измерительного оборудования можно объяснить неисправностью самого прибора. При отсутствии видимых дефектов, стоит проверить автоматику и контрольно-измерительные приборы. В процессе эксплуатации они могут выйти из строя и отображать неверные значения.Весьма непросто найти подобную ошибку самостоятельно, поэтому рекомендуется воспользоваться профессиональной помощью специалистов.Как решить проблему падения давления в котле, и как его поднять.

Поднятие давления в котле

Если причина заключается в неисправности расширительного бака, то неверно был подсчитан его объём либо повреждена мембрана. В таком случае следует либо более точно вычислить требуемый объём, либо просто заменить бачок

Не переживайте по поводу того, что давление начало сбрасываться сразу после первичного запуска – это нормально. В контуре, совсем недавно заполненном водой из водопровода, присутствует большое количество воздуха. Со временем он превратится в пузырьки и выводится из трубопровода, а параметры контура придут в норму. Чтобы вывести пузырьки более быстрым способом, следует использовать ручной спускник воздуха. Перед комплексом действий по повышению давления в системе, необходимо убедиться в её герметичности. Для этого нужно осмотреть следующие её части:

отопительные приборы — часто протечки появляются в местах стыковки с трубами, возможны и протечки, возникающие между раздельными секциями;
трубы — даже совсем мелкие трещины часто могут приводить к утечке теплоносителя;
фитинги — нередко являются причиной протечек;
котлы — модели с двумя контурами имеют сложное внутреннее строение: так, следует внимательно произвести осмотр циркуляционного насоса, трехходового клапана и теплообменника.

Как вычислить виновника потери напора?

Итак, самое главное – это понять, что именно привело к потере напора. Для этого следуйте алгоритму. Во-первых, берем обычную бумажную салфетку и обтираем все фитинги. При этом после каждого стыка нужно внимательно осмотреть салфетку – нет ли на ней мокрого пятна. Если есть – причина найдена. Если нет, нужно двигаться дальше.

Во-вторых, расстилаем сухие газеты под батареями и протираем все трубы той же салфеткой-промокашкой. Если нашли мокрое пятно – место утечки локализовано. Если нет – переходим к следующему пункту. В-третьих, замеряем давление в расширительном баке и подкачиваем его. Это можно сделать обычным велосипедным насосом и фабричным манометром. Напор больше не падает – поздравляем, вы решили проблему с воздушным карманом. Но если после подкачки давление резко снизилось или не отклонилось от первоначального, у вашего гидробака порвана мембрана. Если напор падает плавно – двигаемся дальше.

В-четвертых, глушим котел и перекрываем вентили на напорной и обратной трубе, отсекая нагреватель от системы. Замеряем давление в течение часа – если оно не упало, то виноват сам водонагреватель, а точнее его теплообменник. Кроме того, в котле Навьен или любой другой двухконтурной установке может случиться сбой в работе отводчика воздуха или клапана сброса давления. В-пятых, проверяем запорный вентиль на отводе для сброса теплоносителя в канализацию. Если он ослаблен, его нужно перекрыть или заменить (лучше врезать еще один ниже по течению). После локализации места утечки или определения причины можно приступать к ее устранению. Как это делать? Об этом расскажем ниже.

Повышение давления в отопительном контуре

Что делать, если давление в системе отопления чрезмерно повышается?

Прежде всего нужно установить причину, а их может быть несколько:

Неправильное заполнение контура, его завоздушивание. Из-за быстрого наполнения отопительной магистрали в ней могут образоваться воздушные пробки. Чтобы избежать этого явления, при запуске отопления наполнять его нужно медленно.
Температура в контуре слишком высокая. Любое повышение температуры и теплоносителя приводит к его расширению и увеличению давления в системе. Нужно не допускать слишком сильного повышения, чтобы уберечь отопительное оборудование от критических нагрузок.
Прекращение движения теплоносителя. Причиной может стать перекрытая запорная арматура, закупорка фильтра-грязевика, воздушные пробки.

Чтобы выявить проблемный участок, необходимо шаг за шагом обследовать весь контур.

Как поднять давление в котле

Если давление стало сбрасываться сразу после первичного запуска, то это нормально. В контуре, совсем недавно заполненном водой из водопровода, присутствует большое количество воздуха. Со временем он превратится в пузырьки и выводится из трубопровода, а параметры контура придут в норму. Для более быстрого выведения пузырьков используется ручной спускник воздуха.

Перед тем как поднять давление, необходимо проверить герметичность системы

Перед проведением мероприятий по повышению давления в системе необходимо убедиться в её герметичности. Для этого нужно осмотреть следующие её части:

отопительные приборы — часто протечки появляются в местах стыковки с трубами, возможны и протечки, возникающие между раздельными секциями;
трубы — даже совсем мелкие трещины часто могут приводить к утечке теплоносителя;
фитинги — нередко являются причиной протечек;
котлы — модели с двумя контурами имеют сложное внутреннее строение: так, следует внимательно произвести осмотр циркуляционного насоса, трехходового клапана и теплообменника.

Оптимальное значение для частного дома или коттеджа

Любой котел работает при определенных настройках системы, в частности, необходимо правильно рассчитать давление воды. На это значение влияют этажность здания, тип системы, количество радиаторов и общая длина труб. Обычно для частного дома уровень давления составляет 1,5-2 атм, но для многоквартирного пятиэтажного такое значение 2-4 атм, а для десятиэтажного – 5-7 атм. Для более высоких построек уровень давления составляет 7-10 атм, максимальное значение достигается в теплотрассах, тут оно равно 12 атм.

Для радиаторов, которые работают на разной высоте и достаточно приличном расстоянии от котла, требует постоянная корректировка давления. При этом для снижения применяются специальные регуляторы, для повышения – насосы. Но регулятор должен быть всегда исправен, в противном случае на отдельных участках будут наблюдаться резкие колебания, падения температуры теплоносителя. Корректировку системы необходимо проводить так, чтобы запорная арматура никогда не была перекрыта полностью.

Как избежать образования воздушных пробок

Если падает давление в котле отопления, а причиной является наличие воздушных пробок в системе, нужно избавиться от этой проблемы и предотвратить её возникновение в будущем.

Чтобы провести профилактику в закрытой системе отопления, нужно:

проверять правильность установки труб и включения новых приборов в отопительную сеть (газовый котел настенный, как и напольный, должен устанавливать и проверять специалист);
тщательно осматривать вместе с газовщиком все элементы отапливаемого помещения котла перед их установкой на предмет наличия дефектов;
перед первым пуском котла (вводом в эксплуатацию) надо произвести соответствующую проверку.

Чтобы проверить котёл, другие элементы ГВС и отопления, нужно с помощью компрессора подать давление, которое будет на четверть больше номинального, то есть нормального рабочего.

В течении следующего получаса необходимо наблюдать за поведением котла: если через тридцать минут работы ничего не изменилось – всё нормально. В случае же, когда упало давление в газовом котле, следует искать неисправность. Такое состояние может быть вызвано протечками. Если устранить причины подтеков, система заработает нормально.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

неисправность оборудования;
запуск системы произведен с нарушениями;
отказ автоматики;
образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

заполнение контура ГВС осуществляется из верхней точки;
при запуске производится ускоренное заполнение системы водой;
перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
не произведен спуск воздуха из радиаторов после ремонта;
вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

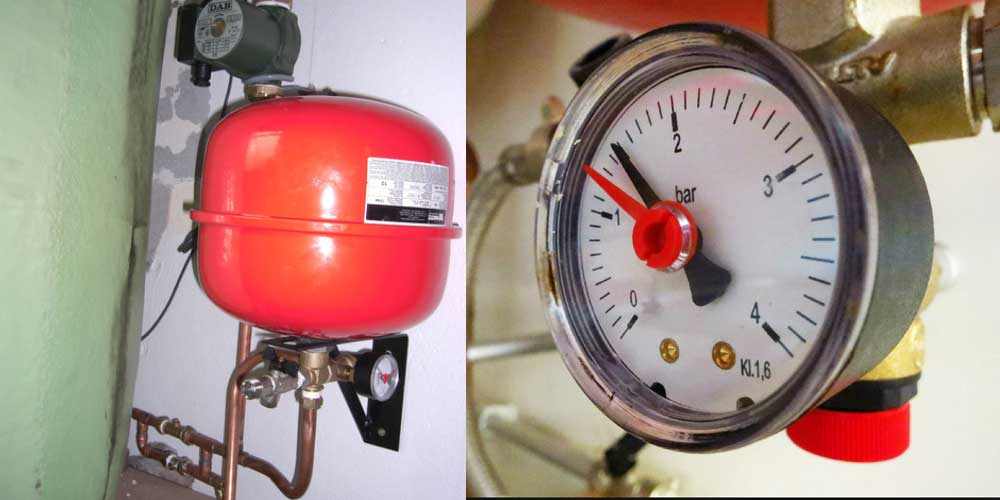

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Почему мощность падает при включении горячей воды?

Каждая система отопления может отличаться от другой, даже выполненные по единому проекту. Особенно это проявляется в частных строениях.

Правила, СанПиН, СНиП и другие, запрещают использовать систему отопления для подачи горячей воды в жилище. Однако, когда есть отопление, но нет горячей воды, соблазн использовать воду из отопления велик.

И люди вкручивают, вместо воздушников, водоразборные краны. Встречаются случаи, когда к отоплению подключают даже душ. При отборе теплоносителя на бытовые нужды, и отсутствии автоматической подпитки, напор будет снижаться.

А в чем опасность понижения давления? Кратко перечислим возможные последствия:

возможно завоздушивание системы;
завоздушивание может привести к прекращению циркуляции;
при отсутствии циркуляции, тепло перестанет поступать в помещения;
при отсутствии циркуляции, возможен перегрев теплоносителя в котле, вплоть до закипания и парообразования;
закипание и парообразование в котле может привести к резкому росту давления с возможным разрывом элементов котла;
попадание воды или пара в котел, при разрыве теплообменника, может привести к взрыву газообразного или жидкого топлива;
перегрев элементов котла может вызвать их деформацию, которую будет невозможно исправить, котел придет в негодность;
утечка теплоносителя может причинить ущерб имуществу, и даже вред здоровью от ожогов.

Это не полный перечень, но и его достаточно, чтобы понимать, какую опасность несет снижение давления в отоплении.

Профилактика снижения давления в котле

Чтобы отопительная система правильно функционировала и была безопасной для жизни, нужно:

Перед покупкой котла обязательно правильно рассчитать его мощность. Для двухэтажного дома маленького парапетного котла на 7 кВт будет явно недостаточно.
Монтаж и установку, а также первый пуск должны делать профессионалы, имеющие специальное разрешение.
Выставление давления производится с учетом норм и требований, указанных производителем в руководстве по эксплуатации.
Не игнорируйте периодическую чистку системы и самого котла с использованием специальных средств.
Ежегодно проходите плановую проверку газового оборудования, что исключит развитие поломки в самый неподходящий момент.

И запомните главное: если давление падает постоянно, то нужно искать причину, которая кроется глубже завоздушивания системы и неисправности расширительного бачка. Вам помогут специалисты, которые сделают диагностику и помогут в решении этого вопроса.

Причины роста давления в газовом котле

Обнаружить рост давления в газовом котле помогают, кроме показателей манометра, частый сброс воды через предохранительный клапан и блокировка работы устройства. Определив высокое давление, прежде всего, сбрасывают лишний воздух через краны Маевского и отключают котел. Причин неисправностей может быть несколько.

Нормальное верхнее значение давления обеспечивается системой путем сброса избытка теплоносителя через предохранительный клапан в дренаж

К повышению напора в газовом котле может привести повреждение перегородки вторичного теплообменника, которая служит одновременно для изоляции и увеличения площади соприкосновения двух контуров —отопления и горячего водоснабжения.

Вторичный теплообменник осуществляет забор воды из контура отопления для подготовки и подачи ГВС в двухконтурном котле. Повреждение перегородки приводит к продавливанию воды из контура ГВС в систему отопления, увеличивая давление в ней.

Вторичный теплообменник служит для обслуживания системы горячего водоснабжения. Вода для ГВС нагревается в результате контакта с теплоносителем отопительного контура. От смешивания двух контуров систему защищает металлическая перегородка, повреждение которой приводит к обмену жидкостями и нарушению нормального давления

Замена теплообменника решит проблему. Выполнить самостоятельно ремонт можно, но делать это нежелательно, так как вмешательство в работу газового оборудования требует наличия знаний и опыта в этой сфере. К тому же самостоятельный ремонт котла лишит вас права на гарантийное обслуживание.

Сбой в работе автоматики газового котла или разболтанная крыльчатка насоса, которая подсасывает воздух также увеличивает давление в газовом котле. Неполадки оборудования, которые приводят к нарушениям нормального напора, могут быть как следствие заводского брака, поломки управляющей платы, неправильно настроенной системы. Устранить такого рода проблему сможет только квалифицированный мастер.

Отличия Navien Ace и Navien Delux

Navien Delux – это доработанная модель, пришедшая на смену Navien Ace. Navien Delux Coaxial серия котлов с двумя теплообменниками мощностью от 10 до 30 кВт с закрытой камерой сгорания и принудительным отведением дыма с помощью турбины. Производитель отмечает следующие особенности Navien Delux:

Система защиты от промерзания. В отличие от котлов других производителей, помимо автоматического включения горелки при падении температуры ниже 6 градусов, при температуре ниже 10 градусов котел обеспечивает непрерывное движение теплоносителя, активируя циркуляционный насос.

Вентилятор с изменяемым числом оборотов. В котлах Navien Delux устанавливается турбина с регулируемой скоростью вращения лопастей в зависимости от показаний специального датчика давления воздуха. Тем самым, обеспечивается оптимальное соотношение газовоздушной смеси и повышается производительность котла.

Материал изготовления теплообменника — нержавеющая сталь. За счет использования вентилятора с изменяемым числом оборотов вращения и повышению эффективности горения стало возможным заменить медный теплообменник на теплообменник из “нержавейки”, который безусловно обладает существенно большим сроком эксплуатации.

Также отмечается защита котлов от влияния перепадов сетевого напряжения специальным защитным чипом и возможность работать при низком (до 4 мБар) давлении магистрального газа и воды. Другими словами, производитель попытался сделать продукт, максимально адаптированный к худшим условиям эксплуатации.

Как накачать расширительный бак котла

A Штуцер для отвода воды в контур центрального отопления (ЦО)

В Штуцер для отвода воды в контур горячего водоснабжения (ГВС)

С Штуцер для подвода газа

D Штуцер для подвода холодной воды

E Штуцер для подвода воды из контура ЦО

S Выход предохранительного клапана

T Сливной кран

F Кран для заполнения

Как правильно накачать воздух в расширительный бак

Следуем указанному порядку

1. Перекрыть все краны котла, подачи и обратки. 2. Открыть сливной штуцер в котле. (Т) Слить воду из котла, давление в котле должно быть ноль.

3. Подключаем насос через золотник, сливной штуцер при этом открыт, в расширительном баке не должно быть воды. Можно использовать любой насос, поскольку там стоит автомобильный золотник и ещё понадобится манометр для измерения давления, тоже автомобильный — я использовал авто компрессор. Правда для этого пришлось притащить аккумулятор домой, но с электрическим компрессором будьте внимательны чтобы вовремя отключить, не перекачать. 4. Насосом нужно качать воздух, пока не перестанет течь вода из сливного штуцера. На этом этапе основная цель освободить Бак от воды 5. Спускаем накачанный воздух. 6. Накачиваем заново контролируя давление манометром. Давление в расширителе должно быть в пределах 1.1-1.3 бара.(см.паспорт, — часто указанно) 7. Закрываем сливной штуцер. 8. Открываем все краны к котлу — всё что закрывали. 9. Запитываем котёл через кран подпитки (F) до давления примерно 1.2- 1.5 бара. 10

Запускаем котёл

Если в доме где стоит двухконтурный котёл, постоянно не живут, лишь наездами, то нужному давлению важно уделить особое внимание. Представьте себе такую картину. Никого дома нет продолжительное время, гаснет свет, соответственно котёл тоже отключается, вода остывает — давление в системе из за слабого давления в расширительном баке падает ниже порога включения котла

Включается электричество, но котёл не запускается, давление слишком упало. Вы приезжаете через неделю и обнаруживаете свой домик замороженным, вода замёрзшая в трубах и радиаторах безжалостно их рвёт. Для вас наступает ледниковый период. Поэтому лучше перебдеть чем недобдеть

Никого дома нет продолжительное время, гаснет свет, соответственно котёл тоже отключается, вода остывает — давление в системе из за слабого давления в расширительном баке падает ниже порога включения котла. Включается электричество, но котёл не запускается, давление слишком упало. Вы приезжаете через неделю и обнаруживаете свой домик замороженным, вода замёрзшая в трубах и радиаторах безжалостно их рвёт. Для вас наступает ледниковый период. Поэтому лучше перебдеть чем недобдеть.

Отопительная система жилья без нужного показателя давления не будет правильно работать. Кроме этого, потери и перепады давления негативно влияют на функционирование оборудования и приводят к поломкам. Когда падает давление в системе отопления, то следует сразу же устранять причины, которые вызвали эти скачки.
