Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Предназначение

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

  1. 1. Во внутренних комнатах коттеджа.
  2. 2. В фановой трубе стояка канализации.
  3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Естественный и искусственный тип

По типу побуждения движения воздушных масс вентиляционные системы делятся на естественные и искусственные:

  • Естественные, они же гравитационные. Действуют за счет разницы плотности и температуры воздушной массы за окном и внутри помещений. Отработанный теплый воздух с более низкой плотностью устремляется вверх и вытягивается в отдушины, на смену ему из-за окна течет более плотный холодный поток.
  • Искусственные, они же механические. Работают за счет непрерывного стимулирования движения воздушного потока вентиляторами. Их устанавливают на вытяжку или на приток, бывает, что монтируют и в приточные, и в вытяжные компоненты, но задействовано всегда только одно направление.

Гравитационный тип вентилирования напрямую зависит от погодных условий. В летнюю жару его работа самопроизвольно прекращается, т.к. давление между воздухом внутри и снаружи уравнивается. Бывает, что ток воздуха в жару происходит в обратном направлении: из дома/квартиры на улицу.

Вентиляция естественного типа энергонезависима. В ее схеме нет дорогостоящих устройств. Она дешевле в сборкеи обслуживании, но уступает принудительной по возможностям и эффективности

Поступление свежего воздуха по естественной схеме происходит через неплотности в оконных и дверных проемах с коробками, через открытые форточки и периодически открываемые двери. Отток – через зарешеченные вентиляционные отверстия, устроенные в кухнях и санузлах.

Квартиры старого жилого фонда вентилировались по естественной схеме. Механизировать ее никто не собирался. Сейчас в этих квартирах рассчитанных на естественный приток, ставят пластиковые герметичные окна. Из-за них нарушается нормальное движение воздуха, потому вместе с пластиковым окном в многоэтажке следует монтировать приточный стеновой клапан.

Приточные или вытяжные клапаны в стену следует использовать в частных домах, в которых сооружение механической приточно-вытяжной вентиляции не планируется.

С помощью клапана наиболее дешевым, но эффективным способом будет обеспечиваться приток либо отток. При этом вся система получит статус комбинированной – т.е. частично механизированной.

К простейшим вариантам комбинированных вентиляционных систем, частично механизированных местными вентиляторами, относятся системы с приточными или вытяжными клапанами, а также с кухонными вытяжками без рециркуляции с подключенным к вентиляционной шахте воздуховодом

Механическая вентиляция – самый дорогостоящий и сложный в реализации тип системы, требующий включения рекуператора или калорифера, приточно-вытяжной установки. Воздуховоды ее прокладывают за фальшь-стенами, подвесными или натяжными потолками, выкладывают в строительных конструкциях во время возведения дома.

Естественно, если владелец решился на устройство приточно-вытяжной вентиляции, он не станет экономить на материале для вентиляционных каналов. Вряд ли он купит канализационные трубы. Лучше приобрести пластиковые воздуховоды, без проблем и лишних ухищрений подключаемые к вентиляционному оборудованию.

За работу приточно-вытяжной вентиляции отвечает установка, расположенная на чердаке дома. Она нагнетает свежий воздух и отводит отработанную массу, независимо от погодных условий

В частных домах вытяжные каналы из санузлов и кухонные вытяжки выводятся или отдельно на чердак или сводятся в общую шахту, расположенную посредине здания. Таким образом уменьшается потеря полезной площади и шахта выходит на крышу в наивысшей точке, что обеспечивает отличную тягу.

Проходящую через чердак канализационную пластиковую трубу обязательно следует обшить утеплителем. В противном случае труба разрушится от перепадов температуры. С кухни всегда будет выходить более горячий воздух, чем в окружающей среде, значит, из-за нестабильного расширения возможна деформация или нарушение герметичности канала.

Сверху трубы обязательно устанавливается колпак – вентиляционный дефлектор, защищающий от осадков.

Обзор вентиляционных систем

При наладке вентиляции порой возникает сложность с выбором комплектующих. Рассмотрим наиболее популярных производителей, чья продукция заслуживает внимания.

Кровельная вентиляция «Вирпласт»

Оборудование WirPlast используется для разных целей — монтаж вентиляции помещений или фановых выходов (канализационная система), в качестве кухонной вытяжки, для установки антенн или составных элементов солнечных батарей.

Преимущества:

  • лёгкий монтаж за счёт встроенного спиртового уровня, что исключает любые ошибки;
  • полная герметичность на кровле;
  • стильный дизайн;
  • разнообразие моделей под все виды покрытия;
  • гарантия 10 лет.
Популярные статьи  Чем покрыть крышу на даче: недорогие и качественные варианты

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Вентиляционное оборудование WirPlast отличается высоким качеством, которое подтверждается десятилетней гарантией на всю продукцию

Кровельная вентиляция «Технониколь»

Системы вентиляции «Технониколь» выпускаются в двух вариациях:

  • для проветривания подкровельного пространства;
  • для принудительной циркуляции воздуха в чердачных помещениях и мансардах.

Преимущества:

  • эстетичный дизайн и доступная стоимость;
  • повышенная надёжность и ударостойкость всех элементов. Достигается благодаря добавкам, введённым в состав основного материала ПНД;
  • простая установка с подробной инструкцией.

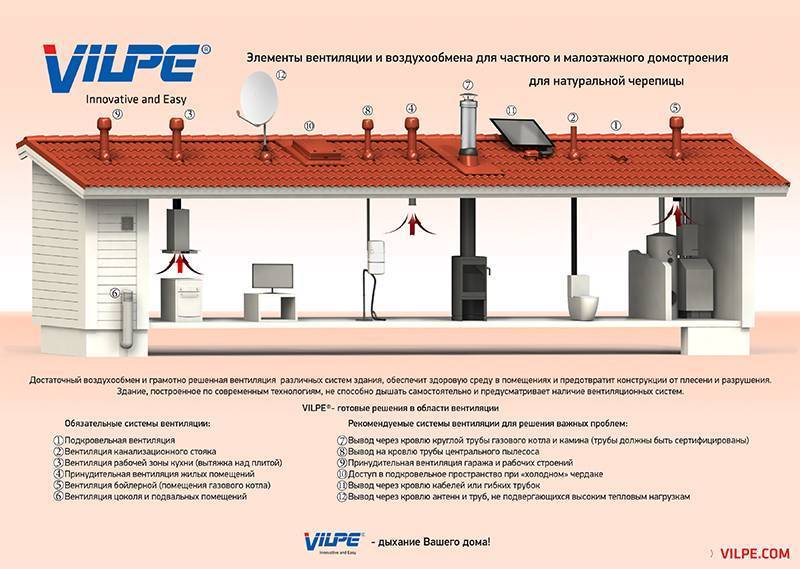

Кровельная вентиляция Vilpe

Продукция Vilpe — разработка финской компании SK Tuote Oy. Отлично подходит в качестве систем принудительного проветривания, устанавливаемых как на этапах строительства, так и во время ремонта.

Преимущества:

  • изготовлена из ударопрочного полипропилена поэтому не подвержена коррозии;
  • устойчива к ультрафиолету и климатическим перепадам;
  • экологически чистый материал, выдерживает постоянные перепады температуры от -40 до + 80 °C и эпизодические скачки от -55 до +120 °C;
  • большое разнообразие цветов и современный дизайн.

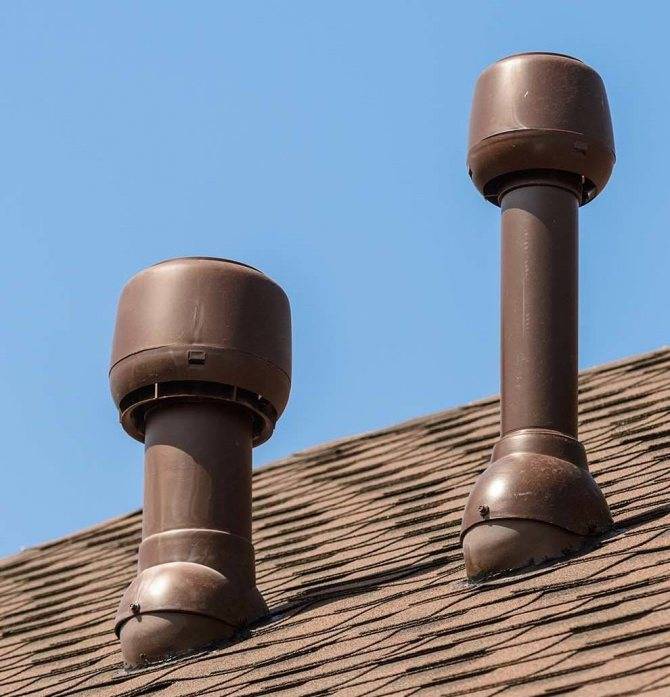

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Кровельная вентиляция Vilpe производится из ударопрочного полипропилена и выдерживает большие перепады температуры

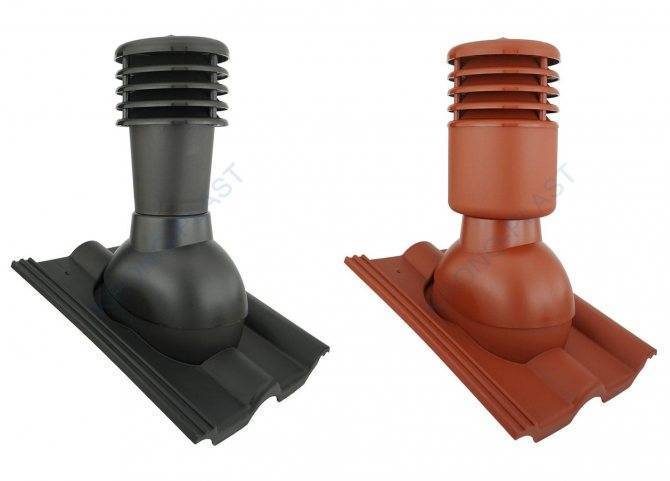

Кровельная вентиляция Kronoplast

Успех и востребованность продукции Kronoplast обусловлены тем, что компания выпускает почти все детали для устройства вентиляции частного дома — подкровельное проветривание, кухонный выход, выходы пылесоса, канализационных стояков и т. д.

Особенности монтажа

Монтаж легких пластиковых воздуховодов достаточно прост и может осуществляться даже непрофессионалом. Особенности процесса рассмотрим на примере сборки системы для кухонной вытяжки.

Установка пластикового воздуховода для кухонной вытяжки осуществляется в 13 этапов:

Составьте схему. Выполните схематический чертеж кухни с указанием размеров, отметьте на чертеже места размещения будущей вытяжки и выхода общедомовой шахты или вытяжного канала. Отметьте траекторию прокладки воздуховодов. Разметьте точки крепления кронштейнов и шпилек к стене или потолку. Подберите комплектующие. Согласно составленной схеме рассчитайте необходимое количество труб и фасонных элементов, их длину и диаметр. Составьте список. Включите в него необходимое количество муфт, ниппелей, хомутов, кронштейнов, шпилек для соединения деталей и крепления конструкции к стене. Также потребуется герметик и монтажная пена. Закупите оборудование согласно списку. Подготовьте вентиляционное отверстие. Если в кухне нет готового вентканала, необходимо просверлить отверстие соответствующего диаметра, который зависит от технических характеристик вытяжки (рекомендуемые размеры можно посмотреть в сопроводительных документах). Зачистите края с помощью шлифовального бруска. На полу соедините прямые части воздухопровода с помощью муфт. Фасонные элементы сопоставьте и закрепите ниппелями. Места соединений обработайте герметиком. При выполнении работ без привлечения специалиста в домашних условиях используют средства на водной базе или содержащие растворитель. Кроме герметиков, для обработки стыков допускается использовать мастики или специальные ленты. Выбор способа герметизации швов прежде всего будет зависеть от условий эксплуатации вентиляционной системы. Отметьте строительным карандашом места для установки кронштейнов и шпилек согласно схеме. Проверьте корректность их размещения, при необходимости подкорректируйте. Установите удерживающие устройства. Пластиковый сборный вентиляционный канал предварительно прикрепите к удерживающим устройством без окончательной фиксации

Важно оценить степень распределения нагрузки. При необходимости уберите или добавьте крепления

Точно так же примеряют выводной конец системы к вентиляционному отверстию. Примерьте кухонную вытяжку к месту будущего крепления, проверьте, достаточна ли длина воздуховодов для подключения

При необходимости обрежьте излишки или нарастите трубу. Хорошо закрепите воздухопровод на кронштейнах или шпильках. Проверьте надежность конструкции. Закрепите выводной конец воздуховода в вентиляционном отверстии с помощью монтажной пены. Подключите воздухопровод к вытяжке изнутри. Установите и закрепите вытяжку. Проверьте работоспособность системы.

Точно так же примеряют выводной конец системы к вентиляционному отверстию. Примерьте кухонную вытяжку к месту будущего крепления, проверьте, достаточна ли длина воздуховодов для подключения. При необходимости обрежьте излишки или нарастите трубу. Хорошо закрепите воздухопровод на кронштейнах или шпильках. Проверьте надежность конструкции. Закрепите выводной конец воздуховода в вентиляционном отверстии с помощью монтажной пены. Подключите воздухопровод к вытяжке изнутри. Установите и закрепите вытяжку. Проверьте работоспособность системы.

Техника безопасности при производстве работ

 Большая часть монтажных  работ проводится на высоте. Требуются грузоподъемные механизмы. Обязательно проведение для монтажников инструктажа по технике безопасности.

Для успешного результата этапа работ на высоте требуется, чтобы:

  1. Работы выполнялись только обученными квалифицированными монтажниками.
  2. Место проведения работ было ограждено, проход людей рядом с объектом ограничен.
  3. Для снижения степени опасности монтажа на высоте все подготовительные процессы осуществлялись на нулевой отметке.

При выполнении работ в частных домах используют надежные крепкие подмости, инвентарные леса. Работы по укладке вентиляционных труб с теплоизоляцией ведут в защитных перчатках, очках.

Со спецификой обустройства прохода вентиляционных труб через кровельный пирог ознакомит следующая статья, прочитать которую мы советуем.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию

Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

  • Сначала она наносится на нижний край дымохода.
  • Затем заделываются стыки примыкания по бокам трубной конструкции.
  • И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см. Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Популярные статьи  Какой материал дешевле и лучше для облицовки фасада дома: ТОП-9 популярных материалов

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

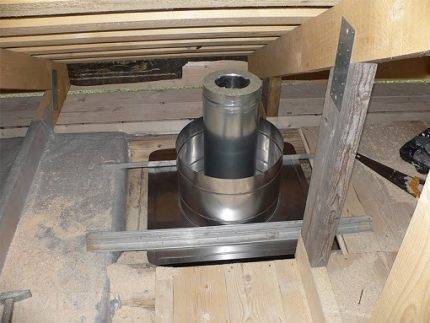

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу
Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

  • с кольцом для конденсата или без него;
  • с утепленным или обычным клапаном или без клапана;
  • с ручным или механическим управлением для клапана;
  • с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу
Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

  • буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
  • индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
  • обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан. Верхний фланец предназначен для фиксации положения воздуховода

В качестве крепежа для расчалок используют хомуты и кронштейны

Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

  • очистить поверхности трубы и кровли от загрязнений;
  • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
  • заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.

Планирование проходов для вентиляции

Начинать обустраивать надлежащим образом вентиляционную систему следует с продумывания и составления принципиальной схемы вентиляции всего вашего дома.

Давайте разберем для примера такую ситуацию: по плану реконструкции жилого дома предстоит заменить крышу. Через новую кровлю нужно вывести вытяжки из комнат, из санузла, вентканал из подвала и кухонную вытяжку. Возникает вопрос, что будет, если делать не четыре прохода, а свести все каналы воедино и поставить только одну вентиляционную трубу на крыше?

Знающие люди утверждают, что ничего хорошего из такой экономии не выйдет. Желательно все же, чтобы был свой отдельный проход вентиляции через крышу для каждого из воздуховодов. В противном случае, если все их объединить, во всем доме может распространяться неприятный запах, когда погодные условия будут провоцировать возникновение обратной тяги.

Особенности крышных вентиляторов

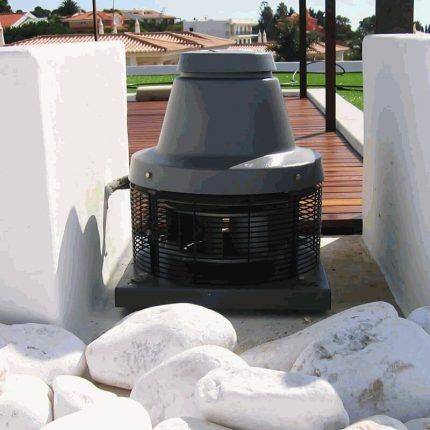

Еще один элемент системы вентиляции – крышный вентилятор. С помощью этих устройств из помещений выводится отработанный загрязненный воздух.

В основном они предназначены для работы в системах общеобменной вентиляции без вентканалов, но используются и с воздуховодами. Основное преимущество крышных вентиляторов – их использование позволяет уменьшить требуемую длину воздуховодов.

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажуВ регионах со слабой и средней ветровой нагрузкой можно установить оригинальный и эффективный флюгер-дефлектор. Он заставит систему работать даже при незначительных дуновениях ветра

Варианты кровельных вентиляторов различаются габаритами, мощностью, производительностью, уровнем звукового давления.

Можно выделить следующие распространенные типы:

  • осевые ВКО устанавливают на производственных зданиях;
  • КРОВ можно использовать в частных домах;
  • ВКРМ и ВКР подключаются к воздуховодам.

Какие преимущества крышных вентиляторов можно отметить:

  • для установки не требуется отдельное помещение;
  • простое техобслуживание;
  • в моделях с откидными корпусами облегчается доступ к основным частям.

Выбирая крышный вентилятор, нужно обратить внимание на производительность модели, материал выполнения корпуса, способ энергопитания, вырабатываемый шум. Если в вытяжном канале отсутствует тяга, крышный вентилятор – хорошее решение проблемы

При использовании моделей с вертикальным выбросом воздух выбрасывается вверх иногда до нескольких метров в высоту

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажуЕсли в вытяжном канале отсутствует тяга, крышный вентилятор – хорошее решение проблемы. При использовании моделей с вертикальным выбросом воздух выбрасывается вверх иногда до нескольких метров в высоту

Большинство изделий изготавливаются как центробежные или осевые:

  1. Осевой вентилятор применяется для нагнетания воздушных масс низкого давления. Газ при движении через ротор не изменяет направления, двигаясь вдоль оси двигателя.
  2. Центробежный вентилятор оснащен специальными лопатками, распределяющими по сторонам воздух, который дальше продвигается к выходному отверстию.

Виды крышных вентиляторов разделяются по направлению выброса. Вентиляторы с горизонтальным выбросом устанавливаются там, где отводимый воздух не загрязнен и нет риска его перемешивания со свежим воздухом, поступающим в дом.

Крышные вентиляторы могут устанавливаться на разных типах кровли. Технология устройства узла прохода в жесткой кровле проста. В перекрытии прорезается технологический проем, а на вентиляционную шахту надстраивается кирпичный фундамент под вентилятор.

Популярные статьи  Как измерить силу тока мультиметром: используем инструкцию

Для упрощения монтажных работ применяются специальные стаканы, которые иногда поставляются комплектно с вентиляторами. Стаканы имеют отверстия на крепежных фланцах и крепятся к крыше анкерными болтами. Вентилятор и стакан соединяются фланцами на болтовых соединениях.

Между фланцами должна находиться резиновая прокладка для большей герметичности. Стакан при монтаже должен выставляться строго вертикально. Вентилятор на стакане крепится по горизонтальному уровню. После монтажа возможные зазоры устраняются герметиком. Затем устанавливается стальной фартук.

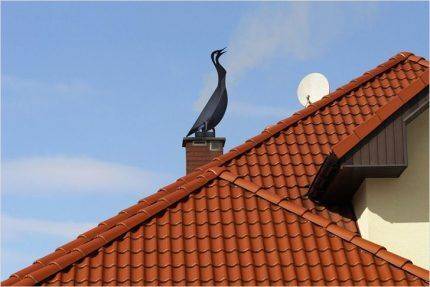

Высота вентиляционной трубы над крышей

При выборе высоты трубы, которая будет находиться на кровле, в первую очередь нужно учитывать её диаметр. По СНиП высота вентиляционных труб над крышами должна соответствовать ряду правил в зависимости от типа кровли и прочих условий. Основные из них:

  1. При расположении вентиляционной конструкции в непосредственной близости от дымохода её высота должна быть аналогична дымовой трубе.
  2. Если крыша плоская, то рекомендованная высота вентиляционного выхода должна соответствовать параметру не менее полуметра.
  3. Если труба установлена на дистанции в 1,5 метра от конька, то тогда её высота должна быть больше 50 см.
  4. При расстоянии от конька до вентиляционной трубы от полутора метров и выше её высота должна соответствовать коньку или быть выше его.
  5. Если труба располагается удалённо от конька крыши (на 3 м и более) то высота в таком случае рассчитывается так: вниз от конька проводится условная линия под углом 10 градусов в направлении горизонта. Высота трубы не должна быть ниже, чем у этой линии.

Особенности монтажа вентиляции

Технология прокладки воздуховодов представляет собой последовательность определенных операций и зависит от типа вентиляционной системы. Однако установке инженерной сети предшествует ее расчет, выбор труб и разметка их расположения.

Монтаж естественной вентиляции

Система закладывается еще при строительстве дома или монтируется в специально предусмотренные для этого каналы. Монтаж естественной вентиляции состоит из следующих этапов:

  1. закрепления воздуховодов;
  2. установки решеток и дефлекторов;
  3. обеспечения притока воздуха за счет приточных клапанов;
  4. монтажа вытяжки на кухне;
  5. установки вентиляторов в санузлах в решетках вентиляционных каналов, работающих на выдув.

При этом следует учитывать, что вентиляционная круглая труба лучше обеспечит тягу, и смена воздуха будет проходить эффективнее.

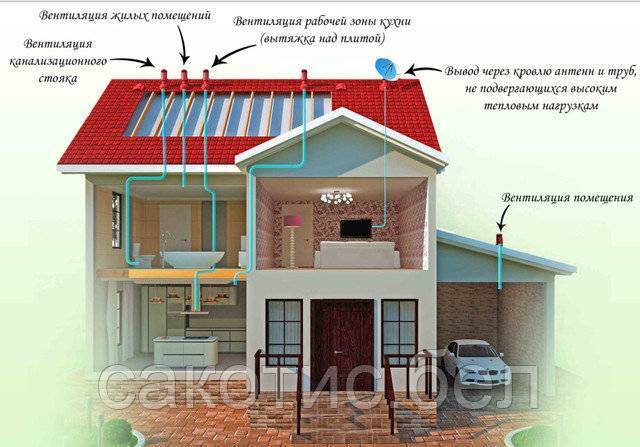

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Схема естественной вентиляции частного дома

Если при естественной вентиляции в помещениях воздух сухой и присутствует затхлый запах, то необходимо обеспечить приток воздуха за счет дополнительного клапана или приоткрытого окна. Причиной повышенной влажности и появления плесени является недостаточный отток. Устранить этот дефект после окончания строительства довольно сложно, и самый простой способ — вентиляция принудительного типа.

Монтаж принудительной вентиляции

Такой тип незаменим в загородном доме с большим числом изолированных комнат и помещений с повышенной влажностью. Монтаж вентиляции принудительного типа выполняется следующим образом:

  1. устанавливают блок приточно-вытяжной вентиляции, располагая его на утепленном чердаке;
  2. подсоединяют к нему воздуховоды;
  3. монтируют на наружной стене воздухозаборник так, чтобы расстояние до канализационных стояков и печных труб составляло не менее 10 м;
  4. если воздуховоды не установили при строительстве дома, то при монтаже системы их закрепляют согласно разметке, при этом приточная труба вентиляции должна находиться ближе к окнам или в противоположной стороне от двери;
  5. соединяют воздуховоды с блоком с помощью гофрированных труб;
  6. проводят утепление вентиляционных труб;
  7. устанавливают на концы воздуховодов решетки, а на приточные — розетки-анемостаты.

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Схема принудительной вентиляции частного дома

Оптимальный выбор вентиляционных труб, соблюдение технологии их монтажа и регулярное обслуживание системы обеспечит поступление свежего воздуха в помещения частного дома и позволит создать комфортный микроклимат для его обитателей.

https://youtube.com/watch?v=SAwNykjmiyw

Выводы и полезное видео по теме

Более подробно о размещении и значении фанового стояка вы можете узнать из следующего видеоролика:

Комфортная обстановка в доме – это главный фактор, побуждающий рекомендовать владельцам частных жилых строений обратить внимание на стандартную технологию вентиляции канализации. Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья. Лишние планы по строительству «вылетают» в копеечку

Правда за комфорт всегда приходится платить

Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить

Применить же этот метод или довольствоваться упрощённой схемой вентиляции – решать непосредственно собственникам жилья. Лишние планы по строительству «вылетают» в копеечку. Правда за комфорт всегда приходится платить.

Вы задумались об установке вентиляционного стояка для канализационной системы своего дома? Может у вас остались невыясненные вопросы после прочтения нашей статьи? Спрашивайте совет – наш инженер постарается помочь вам.

Или вы уже пользуетесь простой вентиляцией канализации, устроенной собственноручно? Расскажите, какую схему вы применили, с какими трудностями столкнулись при проектировании и довольны ли эффективностью стояка – оставляйте свои комментарии, добавляйте фото в блоке под этой статьей.

Основные моменты при выполнении вывода венттрубы на крышу

В процессе производства монтажных работ при выполнении прохода через кровлю необходимо обеспечить герметизацию стыка (подробнее: «Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты»). При нарушении герметизации, вода будет попадать под покрытие кровли, а также стекать по самой трубе внутрь помещения. При самостоятельной установке вентиляционной трубы на крыше герметик можно купить в любом магазине стройматериалов.

Верх трубы защищают специальным колпаком, назначение которого прикрывать систему от попадания внутрь осадков в виде дождя и снега. Современный метод решения этой проблемы – установка дефлектора на конец трубы.

Трубы вентиляции для кровли: советы по выбору трубопровода + инструктаж по монтажу

Соединение воздуховода с вентиляционной трубой на кровле производят при помощи стыковочных фланцев. Для лучшей герметизации вывод оборудуют опорным кольцом. Для регулировки воздуха в трубу устанавливают специальный клапан.

Монтаж вентиляционной трубы на крыше осуществляют при помощи вспомогательных элементов, выбор их просто огромен. При затруднении в выборе того или иного элемента, можно получить консультацию специалистов, которые дадут совет, что нужно приобрести  для упрощения работы.

Оцените статью
Adblock
detector
