Вентиляция склада и складских помещений: нормы, требования, необходимое оборудование

Содержание

Нормы воздухообмена производственных помещений

Местная приточная система на производстве

Для зданий производственного типа предусматривается общеобменная вентиляционная система, расчет потребностей которой производится исходя из условий конкретного производства и наличия определенного количества:

  • тепла;
  • жидкости или конденсата;
  • вредных частиц.

При наличии в помещении оборудования с газовыми или паровыми выделениями, количество необходимого воздухообмена вычисляется, учитывая выделения:

  • от данного оборудования;
  • проложенных коммуникаций;
  • предусмотренной арматуры.

Все необходимые показатели заложены в техническую документацию помещения, в противном случае данные берутся от фактических параметров. Данный расчет регламентирован ВСН21—77 и соответствующим СНиП.

Вытяжная вентиляция складских помещений

Некоторые установленные на законодательном уровне нормы и правила заставляют владельцев складского помещения делать выбор между теми или иными приоритетами. Но есть приоритеты, которым должна отвечать вытяжная вентиляция складских помещений.

Это эффективность, которая заключается в достаточной пропускной способности установки при минимальных затратах. Сооружение должно быть долговечным, соответственно, на него не должны влиять существующие негативные факторы от деятельности склада. Система очистки воздуха должна потреблять минимальное количество энергии, чтобы ее использование было оправдано с экономической точки зрения.

Нормы и требования к складской вентиляции

Нормативы оборудования вентиляционных систем изложены в нескольких СНиП:

  • 21—01—97;
  • 23—02—03;
  • 41—01—2003;
  • 31—04—2001.
  1. Для складов с естественной или механической вентиляцией независимо от размеров помещения с системой отопления — водяные воздушно-отопительные агрегаты, установленные вдоль стен.
  2. Склады площадью более 1 тыс. кв. м. с отоплением — центральная установка с подачей свежего воздуха и его распространением через систему разветвлённых воздуховодов или система автономных местных установок с подачей воздуха извне, без единой системы воздушных каналов.
  3. Объект менее 1 тыс. кв. м. с проектной приточно-вытяжной вентиляцией и отоплением — центральный вентиляционный агрегат с линиями воздуховодов. Система работает с частичной или постоянной подачей свежего воздуха.
  4. Помещение от 300 до 3 тыс. кв. м. с необходимостью поддержания постоянной температуры и влажности на протяжении всего года (если есть водоснабжение) — вентиляционная установка снабжается холодильной машиной с подачей воздуха по вентиляционным каналам для всего пространства здания.
  5. Склад площадью до 300 кв. м. без водоснабжения — вентиляционное оборудование на газу или жидком топливе без подключения воздуховодов с частичной подачей свежего воздуха.
  6. Складские площади более 300 кв. м. без водоснабжения — вентиляционный агрегат, требуемой мощности, на газу или жидком топливе. Использование нескольких установок небольшой мощности для покрытия всей площади нерационально, с финансовой точки зрения (высокая стоимость оборудования и расходы на топливо).

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

  1. площади и формы цеха;
  2. количества персонала;
  3. интенсивности физической нагрузки людей;
  4. технологии производства;
  5. тепловых потерь оборудования;
  6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

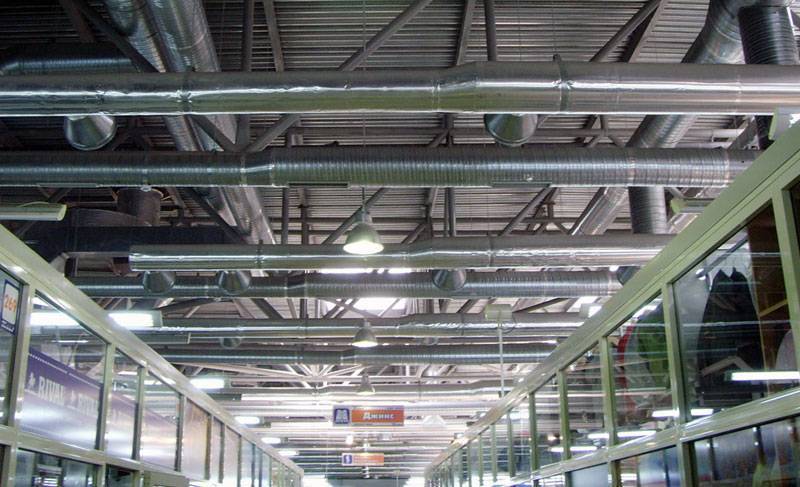

Вентиляция складских комплексов

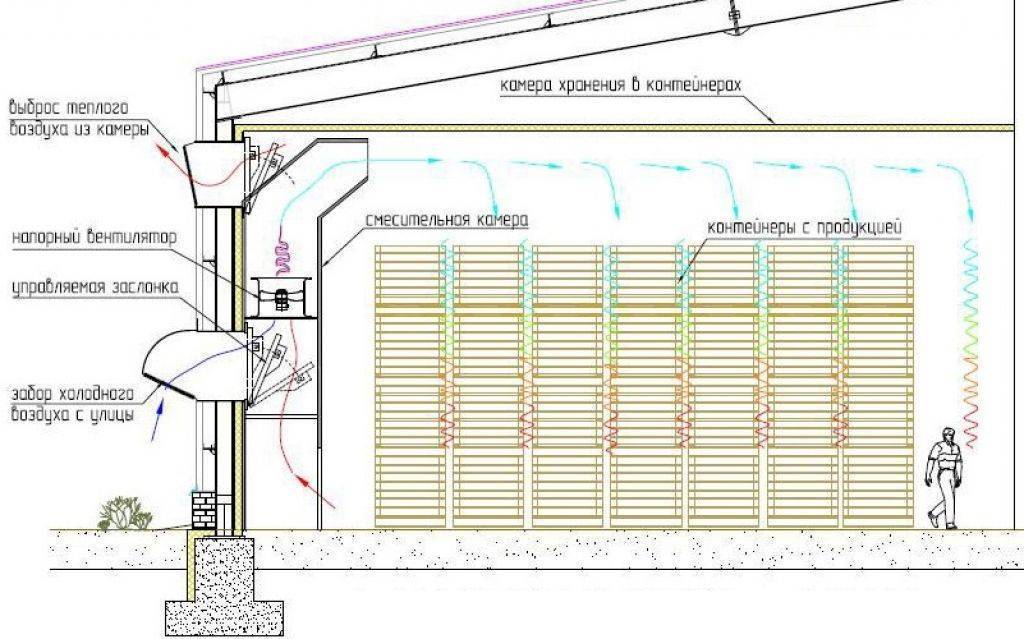

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

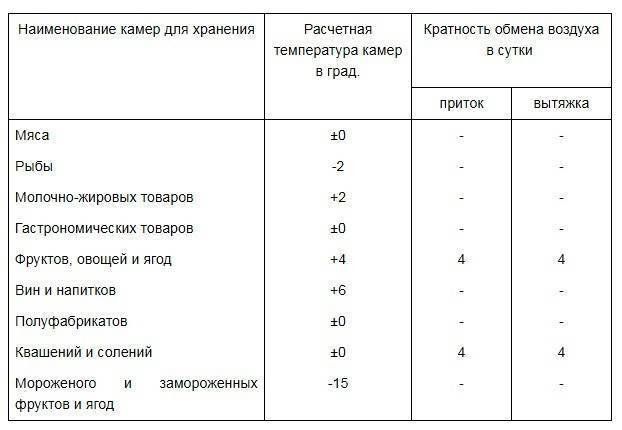

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Приток необходимого количества воздуха в жилых помещениях в зависимости от типа комнаты может обеспечиваться через автономные воздушные клапана в стенах с регулируемыми параметрами открывания, форточки, двери, фрамуги и окна

Специалисты обращают внимание проектировщиков на то, что при расчете показателей полной замены воздуха в жилых комнатах, необходимо учитывать ряд параметров, среди которых:

  • назначение помещения;
  • количество постоянно находящихся в сооружении людей;
  • температура и влажность воздуха в помещении;
  • количество работающих электрических приборов и норма выделяемого ими тепла;
  • тип естественной вентиляции и обеспечиваемые им показатели кратности замены кислорода в течение 1 ч.
Популярные статьи  Клей для керамогранита: рейтинг из 10 популярных вариантов

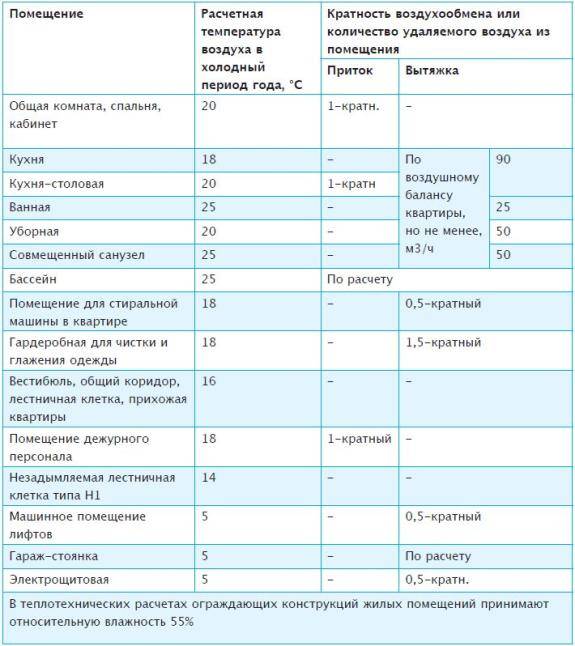

Для создания комфортных условий согласно нормам СП 54.13330.2016 величина воздухообмена должна составлять:

  1. При площади помещения, приходящегося на 1 человека в размере менее 20 м² для детских комнаты в квартире, спален, гостиных и общих помещений подача воздуха должна составлять 3 м³/ч на 1 м² площади каждой из комнат.
  2. При общей площади в расчете на одного человека превышающей 20 м², интенсивность воздухообмена должна составлять 30 м³/ч на 1 человека.
  3. Для кухни, оснащенной электрической плитой минимальные показатели подачи кислорода не могут быть меньше 60 м³/ч.
  4. Если на кухне используется газовая плита, минимальное значение нормы воздухообмена увеличивается до 80-100 м³/ч.
  5. Нормативные показатели кратности воздухообмена для вестибюлей, лестничных клеток и коридоров составляет 3 м³/ч.
  6. Параметры воздухообмена несколько возрастают при увеличении влажности и температуры в помещении и составляют для сушильных, гладильных и постирочных комнат 7 м³/ч.
  7. При организации в жилом помещении ванной и уборной, расположенных отдельно друг от друга, норма воздухообмена должна быть не меньше 25 м³/ч, при совмещенном расположении санузла и ванной комнаты, этот показатель увеличивается до 50 единиц.

Учитывая то, что при готовке помимо пара образуется ряд летучих соединений с содержанием масла и гари, при организации системы воздухообмена на кухне необходимо исключить попадание этих веществ в пространство жилых комнат. Для этого воздух кухонного помещения за счет создания тяги в вентиляционном канале, высотой не менее 5 м и использования специального вытяжного зонта удаляется наружу. Такой тип организации ротации воздушных масс обеспечивает устранение и избыточного количества тепла. Однако во избежание попадания отработанного воздуха в квартиры, расположенные на верхних этажах при строительстве сооружения выполняется воздушный затвор, обеспечивающий изменение направления воздушного потока.

Проектирование и монтаж

Для обеспечения максимально качественной вентиляции, необходимо выполнять ее проектирование и монтаж уже на этапе строительства. Только так можно учесть все меры безопасности, правильно спроектировать вытяжные зоны.

Но случается и так, что необходим монтаж системы вентиляции в уже построенном здании. В этом случае следует учесть все условия, в которых будет эксплуатироваться система, а так же назначение самого помещения. Выбор оборудования всегда зависит от взрыво- и пожароопасности помещения.

Как известно для производственных помещений используют обще обменную и местную вентиляцию. Первая отвечает за воздухообмен и очистку воздуха всего помещения. А вот с помощью местных отсосов можно решить только локальные задачи в месте образования тех самых вредных веществ. Но удержать и нейтрализовать такие воздушные потоки полностью, препятствуя их распространению по всему помещению, не удается. Тут необходимы дополнительные элементы, такие как зонты.

На выбор оборудования при монтаже вентиляции производственных помещений оказывает влияние тип производства и количество выделяемых вредных веществ, параметры самого помещения, и расчетная температура для холодного и теплого времени года.

Подведя итог хочется сказать, что такая непростая задача, как расчет, проектирование и последующий монтаж вентиляции, должны выполнять квалифицированные специалисты, у которых за плечами багаж знаний и накопленный годами опыт.

Расчет вентиляции склада

Расчет и тип применяемой вентиляции склада имеет прямую зависимость от его назначения. Вентиляция должна удалять основные типы загрязнений, выделяемые продукцией, машинами, выполняющими механизацию технологического процесса, оборудованием и даже персоналом в процессе эксплуатации:

  • испарения воды;
  • примеси ядовитого и взрывоопасного характера;
  • горячий воздух, выхлопы от машин и применяемого оборудования.

При расчете вентиляции нужно учитывать каждый из видов загрязнений, которые присутствуют в воздухе. Он также ведется исходя из кол-ва приточного воздуха, который нужен для создания нормальных рабочих условий.

Расчет для складов с взрывоопасными и токсичными материалами

При таких расчетах, ключевая задача — снижение токсичных выделений и испарений до допустимого уровня.

  Q = Qu + (M — Qu(Km — Kp)/(Ku — Kp), где

М (мг*час) — масса токсичных веществ, выделяемых за один час,

Km (мг/м3) — содержание токсичных веществ в воздухе, отводимых локальными системами,

Кр (мг/м3) — кол-во отравляющих веществ в приточных воздушных массах,

Ku (мг/м3) — содержание токсичных веществ в воздухе, отводимых общеобменными системами.

Расчет объема приточного воздуха

Опр=3600*S*m*n, где

S (м2) – площадь форточных отверстий,

m (м/сек) — скорость движения воздуха (при естественной тяге показатель варьируется в пределах 1-1,5 м/с),

n — коэффициент расхода воздуха, зависящий от степени открытия окон: при открытии под углом 30º он составляет 0,65, при 45º — 0,44, при 90º — 0,65.

Проектирование системы вентиляции складских помещений нужно доверять исключительно профессионалам, чтобы избежать нарушений и сбоев в системной работе, а также для поддержания оптимального микроклимата для хранимой продукции.

При проектировании вентиляции складов за основу берут следующую нормативно-техническую документацию:

ГОСТ 12.1.005*88

СНиП 41-01*2003

СНиП 31-04*2001

СНиП 23-02*03

СНиП 21-01*97

При возникновении у вас любых вопросов, связанных с вентиляцией склада, наши специалисты будут рады проконсультировать вас.

Получить бесплатную консультацию инженера по вентиляции склада

Получить!

Вентиляция металлургического цеха

Вентиляция склада и складских помещений: нормы, требования, необходимое оборудование

Расчет вытяжной вентиляции цеха основывается на удалении теплоизбытков от доменных печей. Кроме того, аспирационные устройства предназначены для отведения избыточного количества пыли, образующегося, например, при использовании твердого топлива (уголь). Система аспирации оснащается электрофильтрами, рукавными фильтрующими устройствами, которые отличаются высокой производительной мощностью. Отделения подачи топлива к доменным печам оборудуются системами отопления, кондиционирования, вентилирования.

Примеры расчета расхода воздухопотока основываются на учете факторов:

  • применение вентиляторов мощностью несколько сотен кВт;
  • чрезмерная запыленность воздушной среды;
  • опасность возникновения пожара в некоторых зонах;
  • необходимость обеспечения приемлемых условий труда персонала;
  • поддержание заданных температурных параметров;
  • обеспечение простого, малозатратного техобслуживания.

Требования к вентиляции складских помещений

Склады и складские помещения классифицируют как производственные площади, а значит к ним применяются требования, которые предъявляют к вентиляции и кондиционированию производственных помещений. Логично, что эти требования могут разниться в зависимости от вида хранимых материалов.

Категории складских объектов можно условно поделить на четыре типа:

  1. Помещения для сохранения измерительной техники и точных приборов, электротехнических материалов, металлопроката (цветного) и определенных марок стали;
  2. Помещения для сохранения ЛКМ (лакокрасочных материалов), олова, кабельной продукции и проч.;
  3. Помещения для сохранения изделий из кожи, резины, рубероида;
  4. Помещения для сохранения продукции и материалов, которые практически не подвержены атмосферным воздействиям.

Тут стоит отметить, что для первых двух категорий отопление и утепление помещения является обязательным. Для складских помещений из третьей категории наличие отопительной системы не принципиально, но строго регламентируется  ограничение температурного режима (например, оптимальная температура для хранения большинства резиновых изделий не должна превышать +35°С).

Для последней категории предъявляются максимально лояльные требования — подобные объекты представляют собой простые навесы от осадков или не отапливаемые площади, где в качестве вентиляции используется естественная аэрация.

Требования к параметрам воздуха определяются тех. заданием на проектирование, но главное требование — равномерно распределить температуру  воздуха по всей площади.

Вентиляция склада алкогольной продукции

Прежде чем начать проектирование системы кондиционирования склада алкоголя, следует в первую очередь обратиться в Федеральную службу по регулированию алкогольного рынка с официальным запросом. В данном запросе должны быть указаны конструктивные особенности складского помещения, характер алкогольной продукции и сроки его хранения.

Вентиляция склада и складских помещений: нормы, требования, необходимое оборудование

Основное требование, предъявляемое к вентиляции склада алкогольной продукции – кратность воздухообмена (то есть, количество замен загрязнённого воздуха на свежий в течение одного часа) в помещении не менее 8 крат. Чаще всего для этого используется механическая вентиляция приточно-вытяжного типа.

Обратите внимание, что, помимо кратности воздухообмена, от вентиляционной системы может потребоваться выполнение других функций, таких как поддержание определённого температурного диапазона и уровня относительной влажности воздуха в помещении, зависящих от типа складируемой продукции. Приведём примеры:

Популярные статьи  Какой выбрать конвектор для отопления помещения: ТОП-13 популярных моделей

Приведём примеры:

  • для коньяков и бренди допустимый температурный диапазон составляет +5С – +25С при уровне влажности до 85%;
  • для спиртосодержащих напитков диапазон температур разнится от +10С до +25С при аналогичном уровне относительной влажности;
  • для водочной продукции допустимо хранение при температуре -10С – +30С при уровне влажности 75%;
  • для напитков малой крепости возможно хранение в температурном диапазоне от 0С до +20С при допустимом уровне влажности в 80%;
  • для вин, игристых вин и винных напитков разной степени крепости температура хранения равна +5С – +20С при уровне относительной влажности 85%. Исключение составляет шампанское «Советское» – при аналогичном уровне влажности максимальная температура хранения составляет 16С;

Помимо обеспечения данных условий, кондиционирования склада алкогольной продукции должно дополнительно характеризоваться наличием центрального отопления или индивидуальных теплогенераторов, соответствующих нормам пожарной безопасности, а также измерительных приборов для контроля за допустимым уровнем температуры и влажности микроклимата в помещении.

Все стеллажи и поддоны, на которых размещается продукция, должны располагаться на высоте не менее 15 см от пола; при этом важно соблюдать расстояние между ними и отопительными системами – не менее одного метра. Все светильники должны быть оборудованы герметичными защитными плафонами; для предотвращения попадания на продукцию солнечных лучей, оконные проёмы оснащаются защитными жалюзи и оклеиваются специальной плёнкой

Все светильники должны быть оборудованы герметичными защитными плафонами; для предотвращения попадания на продукцию солнечных лучей, оконные проёмы оснащаются защитными жалюзи и оклеиваются специальной плёнкой.

На складах подобного типа запрещается: хранение продукции, не являющейся алкоголем, размещение на одной стеллажной полке или поддоне различных видов продукции, загромождение основных проходов и доступа к другим грузам.

Пылеуловители и фильтры для работы на производстве

Качество выбросов воздуха в атмосферу регламентируется требованиями к вентиляции производственных помещений. Поэтому грязный воздух из промышленных цехов необходимо фильтровать перед выбросом в окружающую среду. Один из важнейших параметров, рассчитываемый для вентиляции производственного помещения – эффективность очистки воздуха.

Она подсчитывается так:

Вентиляция склада и складских помещений: нормы, требования, необходимое оборудование

где Квх— это концентрация примесей в воздухе до фильтра, Квых — концентрация после фильтра.

Вид очистительной системы зависит от количества примесей, химического состава и формы.

Самая простая конструкция пылеуловителей – пылеосадочные камеры. В них резко снижается скорость воздушного потока и за счет этого оседают механические примеси. Такой вид очистки подходит лишь для первичной очистки и не слишком эффективен.

Пылеосадочные камеры бывают:

  • простыми;
  • лабиринтовыми;
  • с отбойником.

Чтобы уловить пыль с частицами больше 10 микрон используют циклоны – инерционные уловители пыли.

Циклон – это цилиндрическая емкость из металла, сужающаяся снизу. Сверху подается воздух, частицы пыли под влиянием центробежных сил ударяются о стенки и падают вниз. Чистый воздух выводится через специальную трубу.

Чтобы еще увеличить объем задержанной пыли, в корпусе циклона распыляют воду. Такие устройства называются циклонами-промывателями. Пыль смывается водой и направляется в отстойники.

Современный вид пылеуловителей – ротационные или ротоклоны. Их работа основана на сочетании сил Кориолиса и центробежной силы. Конструкция ротоклонов напоминает центробежный вентилятор.

Электрофильтры – это еще один способ очистить воздух от пыли. Положительно заряженные частицы пыли притягиваются к электродам с отрицательным зарядом. Через фильтр пропускают высокое напряжение. Чтобы очистить электроды от пыли, они время от времени производится автоматическое потряхивание. Пыль попадает в накопители.

Используются также гравийные и коксовые фильтры, смачиваемые водой.

Фильтры средней и тонкой очистки выполняются из фильтровального материала: войлока, синтетических нетканых материалов, мелких сеток, пористых тканей. Они улавливают мельчайшие частички масел, пыль, но достаточно быстро забиваются и требуют замены или очистки.

Если воздух необходимо очистить от очень агрессивных, взрывоопасных веществ или газов, используются эжекционные системы.

Эжектор состоит из четырех камер: разряжения, конфузора, горловины, диффузора. Воздух в них попадает под большим давлением, увлекаемый мощным вентилятором или компрессором. В диффузоре динамическое давление преобразуется в статическое, после чего воздушная масса увлекается наружу.

Применение тепловых завес

Вентиляция склада и складских помещений: нормы, требования, необходимое оборудование

Воздушно-тепловыми завесами нужно оборудовать:

  • тамбуры входов для покупателей в магазинах торговой площадью 150 кв.м. и более (для рынков 600 кв.м. и более) при расчетной температуре наружного воздуха для холодного периода минус 15 градусов и ниже.
  • ворота в разгрузочных помещениях продовольственных магазинов торговой площадью 1500 кв.м. и более при расчетной температуре наружного воздуха для холодного периода минус 15 градусов и ниже.

Таблица расчетных параметров воздуха

Помещение

Расчетная температура в холодный период

Кратность воздухообмена или количество удаляемого воздуха

Приток

Вытяжка

Торговые залы площадью 250 кв.м. и менее в магазинах:

продовольственных

12

1

универсальных и непродовольственных

15

1

Торговые залы площадью более 250 кв.м. в магазинах:

продовольственных

12

по расчету

универсальных и непродовольственных

15

Залы рыночной торговли

8

естественная вентиляция

Помещения рынка для продажи картофеля

8

1 (2/3 из нижней зоны механическая вент.)

Разгрузочные помещения

10

по расчету

Помещения для подготовки товаров к продаже

16

2

1

Помещения приема и выдачи заказов

12

1

Демонстрационные залы

16

2

2

Разрубочные

10

3

4

Кладовые:

бакалея, хлеб, кондитерские изделия

16

0.5

гастрономия, рыба, молоко, фрукты, вина, пиво, напитки

8

1

обувь, парфюмерия, товары бытовой химии

16

2

прочие товары

16

0.5

Камеры для мусора

1

Охлаждаемые камеры:

мясо, полуфабрикаты, гастрономия

рыба

-2

овощи, ягоды, фрукты, кондитерские изделия, напитки

4

4 (периодическая)

4

мороженое, пельмени, замороженные продукты

-12

пищевые отходы

2

10

Помещения для хранения упаковочных материалов и инвентаря

8

1

Бельевые

18

0.5

Машинное отделение с водяным охлаждением

5

2

3

Машинное отделение с воздушным охлаждением

5

по расчету

Мастерские, лаборатории

18

2

3

Помещение приема стеклотары

16

8(495) 118-27-34

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Ими оборудуются тамбур-шлюзы. Нормами регламентируется наличие воздушных завес при проходимости более 2 500 человек в сутки. На практике все торговые центры и большая часть магазинов устанавливают завесы, также ими оборудуются погрузочно-разгрузочные зоны складских помещений.

Вентиляция склада и складских помещений: нормы, требования, необходимое оборудованиеПример проекта

Непростую задачу проектирования вентиляции торгового центра помогут решить специалисты компании «Мега.ру», обладающие профессиональным подходом, большим опытом и широким охватом рынка: мы работаем в Москве и области, также выполняем заказы из соседних регионов и практикуем удалённую форму сотрудничества. По всем вопросам обращайтесь к нашим специалистам. Телефоны и другие каналы связи размещены на странице «Контакты».

Пример проектирования вентиляции складов

Площадь комплекса состоит из сухих и теплых помещений. Склады оснащены современным оборудованием. Выбор систем отопления и вентиляции относит данные склады к крупногабаритным производственным помещениям.

Требования к параметрам воздуха в складских помещениях определяются техническим заданием. Главное требование это равномерное распределение температуры воздуха.

Анализ возможных схем и систем вентиляции складов показал, что наиболее рациональной системой отопления будет система воздушного отопления с приточно-вытяжной вентиляцией помещения.

Система воздушного отопления с подачей нагретого воздуха через направляющие сопла (рис. 1)

Вентиляция склада и складских помещений: нормы, требования, необходимое оборудованиеРисунок 1. Схема системы вентиляции отопления с направляющими соплами

Воздушное отопление с направляющими соплами предназначена для помещений складов, где диффузия температуры воздуха по высоте почти идеальна.

Схема (Сверху)

Минимальные затраты на отопление воздуха, подаваемого через сопла с большой скоростью, сохраняются и при значительных перепадах температуры.

Направляющие сопла вентиляции монтируются в верхней зоне помещения между проходами и выбрасывают теплый воздух строго вниз.

Производительность системы отопительной вентиляции с направляющими соплами контролируется равномерностью температуры воздуха по высоте склада и предотвращением перегрева верхних секций хранилищ помещения.

Популярные статьи  Какой теплый пол выбрать под ламинат: сравнительный разбор лучших вариантов

Секции системы вентиляции и отопления

Воздуховоды отопления системы вентиляцииВоздухораспределитель воздуховода

Схема системы отопления вентиляции складов представлена на рис. 2, а секции системы — на рис. 3 и 4.

Остановимся на системе вентиляции складских помещений. СНиП 2.11.01-85* «Складские здания» предписывает монтаж естественной общеобменной вентиляции, обеспечивающей однократный воздухообмен.

Каждый наш склад оборудован двумя антресольными приточными установками. Приточные установки состоят из смесителей с клапанами, циркулирующих на внешнем и отработанным воздухе. Таким образом существует возможность управлять соотношением наружного и рециркуляционного воздуха в рабочем режиме. В теплое время года в склад подается только внешний воздух. В холодное, происходит запуск отопления, совмещенного с вентиляцией, и количество внешнезаборного воздуха уменьшается в зависимости от условий хранения продукции.

В отоплении складов нашего примера была запроектирована система воздушного отопления с направляющими соплами, поддерживаемая водяным комплексом центрального водяного отопления.

Проект предусматривал отвод вытяжного воздуха из складов естественным путём, через вытяжки кровли и шахты дымоудаления.

Монтаж воздуховодов происходил в межперегородочном пространстве складских проходов. Расстояние между приточным каналом до пола по проекту 15,6 м.

Проект подходит для вентиляции складов ЛВЖ, ГСМ и алкогольной продукции

Правильное хранение химических веществ на складах требует специальный проект контролируемых условий вентиляции. Составляющие расчёта системы воздухообмена это химический состав воздуха, физическое и динамическое состояния. Микроклимат складов определяется температурой, влажностью и скоростью перемещения потоков воздуха. Сохранность хранящихся на складе веществ и здоровье обслуживающего персонала зависят от грамотности и квалифицированности расчёта приточной и вытяжной вентиляции, профессиональности коллектива монтажа и пуско-наладки оборудования.

Складские помещения без вредных веществ может удовлетворять система вентиляции однократного воздухообмена. На складах с летучими веществами и алкогольной продукцией нужно позаботиться о датчиках контроля за химическим составом воздуха. Требования и документация по вентиляции складов определены в нормативах:

СНиП — «Отопление, вентиляция и кондиционирование складов»СНиП — «Тепловая защита зданий»СНиП — «Складские здания»

Стоимость объекта под ключ:

Наименование

Диапазон цен / до 1000 кв.м

евро / кв.м

Диапазон цен / от 1000 кв.м

евро / кв.м

Проектирование

2

2

Вентиляция

25

Договор

Нормы вентиляции в помещениях офисов

В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2.2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:

Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.

Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с

Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.

Основополагающие критерии классификации вентиляции складских помещений и ее типыНазначение: приточная и вытяжная вентиляция

Система вентиляции складов приточного типа обеспечивает приток в помещение свежего и чистого воздуха, взамен удаленного. Вытяжная же удаляет из него отработанный и грязный воздух. В случае необходимости, подаваемые воздушные массы могут подвергнуться дополнительной обработке: нагреву, очищению или увлажнению. При одновременном использования на складе приточной и вытяжной вентиляции, нужно следить, чтобы их производительность была схожа. Подробнее о приточно-вытяжной вентиляции.Конструктивные особенности: канальные и бесканальные

Канальная система вентиляции складов и складских помещений представляет собой разветвленную сеть воздуховодов, по которым перемещается воздух. Распределение притока чистого воздуха и удаление грязного осуществляется через металлические или пластиковые каналы и регулируется при помощи специальных распределительных устройств — решеток и диффузоров. Канальный вариант рекомендуется для установки в складских помещениях, которые имеют сложную или нестандартную конфигурацию.

Канальная система вентиляции

В бесканальных системах подобная сеть отсутствует, а воздушные массы поступают от вентиляторов, встраиваемых через естественные отверстия в стены, потолки или плиты перекрытия.

Сфера воздействия: местные и общеобменные

Общеобменные системы применяются, в основном, для вентиляции больших складов, так как они вентилируют всю территорию помещения или большую ее часть. Их используют, чтобы устранить избыточную влажность или тепло, разбавить вредные испарения и газы, обеспечив тем самым соблюдение гигиенических и санитарных норм. Если тепла в помещении склада недостаточно, применяют приточную вентиляцию с механическим типом побуждения и подогревом воздушных масс, предварительно очищенных от пыли.

Местная система вентиляции удаляет грязный воздух и обеспечивает подачу чистого. Применяется для локального использования на определенной территории или участке.

Создание перепадов давления для движения воздуха: естественное и механическое побуждение

При естественной вентиляции (аэрации) перемещение воздушных масс происходит под давлением, возникающим в силу разности температур внутри и снаружи складского помещения или под воздействием ветра на само здание. Естественная вентиляция не целесообразна в ситуациях, когда нужна предварительная обработка воздуха (к примеру, продовольственные склады) или когда аэрация провоцирует появления тумана или конденсата в помещении склада. Стоит учитывать и то, что перепад по высоте между дефлектором (выброс воздуха) и забором (прием воздуха) должен составлять не менее трех метров.

Вентиляция естественного побуждения предельно проста в использовании, для нее не потребуются дополнительные затраты на дорогостоящее оборудование, но она неспособна создать оптимальные условия хранения на складе. Это объясняется множеством переменных факторов, а именно перепадами температур, давления, влажности и направления ветра и прочее.

При вентиляции механического побуждения в ход идет специализированное вентиляционное оборудование, включая воздухонагреватели, вент установки, шумоглушители, пылеуловители, различные фильтры и т. д. Благодаря такому оснащению, воздух проходит качественную обработку и подготовку, которая невозможна при обычной аэрации.

Схема вентиляции склада

Перейти в каталог вентиляционного оборудования

Перейти

При такой системе вентиляции, воздух перемещается благодаря электровентиляторам. Наиболее производительными считаются центробежные (или как их еще называют радиальные). Они делятся на 3 категории: высокого, среднего и низкого давления. Но и осевые вентиляторы, создающие небольшое давление, не уступают им в востребованности и широко применяются на современных складах. На практике, многие используют комбинированную систему с одновременным использованием вентиляции естественного и механического побуждения.

Выводы и полезное видео по теме

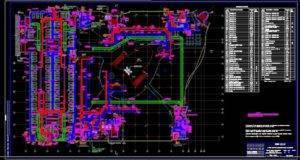

Кратность воздушного обмена для разных помещений магазина + чертеж:

Приложение для расчета воздухообмена для различных помещений:

Базовые величины для системы вентиляции, расход воздуха:

Кратность воздухообмена отображает потребность помещений в том количестве воздуха, при котором они нормально функционируют. Сменяемость воздуха выражается в количестве раз в час или кубометрах за этот же период. Есть также удельные величины на 1 человека и 1 квадратный метр.

В свежем воздухе больше всего нуждаются больницы, опасные производства и публичные места. От показателя минимальной кратности воздухообмена иногда зависит жизнь, поэтому пользуйтесь не только нормативами, но также считайте все сами и приглашайте специалистов.

Есть вопросы по кратности воздухообмена или по связанным с этим параметрам? Задавайте их в форме под статьей. Вы также можете обмениваться ценной информацией с другими читателями. Возможно, кому-то будет полезен ваш личный опыт в этом вопросе.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
