Как правильно проверить тягу дымохода?

Как можно проверить тягу дымохода? Как убедиться, что она правильная?

Самый простейший способ – это маленький огонёк от спички, зажигалки или подожжённого клочка бумаги, щепки. Подносите к дымоходу этот огонёк и он должен отклоняться внутрь к трубе.

Но я так понимаю вам необходимо не только тягу проверить, но и её силу. Для этого нужно как минимум два человека. Один будет находится возле очага с каким-нибудь предметом, который испускает дым, желательно, чтобы дым был хорошо виден, а другой в это время перекроет заслонку на дымоходе.

Итак первый наш экспериментатор поджигает предмет выделяющий дым (например камыш), и подносит его к очагу – дым должен хоть чуть-чуть отклоняться в сторону дымохода, если не отклоняется, значит труба наглухо закрыта. Второй экспериментатор потихоньку открывает заслонку и также дым должен сначала слабо, а потом всё сильнее отклоняться в сторону трубы, а при полностью открытой заслонке не должен вообще скапливаться в доме, а струйкой улетать в дымоход.

Если этого не происходит – тогда ищите причину, либо дымоход забит, либо неправильная конструкция дымохода, которая не имеет тяги, либо тяга слишком слабая.

Услуги

  • Локальный сметный расчет дымовой трубы составляетя по «Методике определения стоимости строительной продукции на территории Российской Федерации»- МДС 81 – 35.2004, введенной в действие с 09.03.2004г…. подробнее
  • До начала производства работ по сносу и демонтажу дымовой трубы выполняется комплекс подготовительных мероприятий в соответствии с пунктом 6.9 СП 48.13330.2011. Осуществляется подготовка территории и рабочих мест, складского хранения, временных тр… подробнее
  • Целью разработки раздела охраны окружающей среды является определение воздействия существующей или вновь строящейся котельной, а также после технического перевооружения, на загрязнение окружающей природной среды, а также разработку мероприятий по … подробнее
  • Производим быстрый и качественный монтаж дымовых труб котельных любых типов и высоты. Все работы производятся под контролем инженерно-технического персонала, проекта-производства работ и сопровождаются гарантийными обязательствами сроком… подробнее
  • Дымовые трубы  изготавливаются и монтируются по индивидуальным проектам, в которых предусматриваются мероприятия, обеспечивающие безопасную и долговечную  эксплуатацию. Производим изготовление дымовых труб различных типов:  одн… подробнее
  • Светоограждение предназначено для предупреждения летательных аппаратов об опасности в ночное время сутокили при плохой видимости. Сигнальные огни устанавливаются на трубах на одном или нескольких ярусах по высоте в зависимости от высоты соору… подробнее
  • Аэродинамический расчет определяет пропускную способность конструкции в минимальном значении. Пропускная способность должна иметь такой показатель, который позволит свободно проходить в дымоотводе, выходить в атмосферу горячих газов и других вещес… подробнее
  • Оптимальная устойчивость и прочность вычисляется с учетом нескольких факторов. разделённых на две категории: -внешние (сейсмическая активность, устойчивость грунта, количество и сила осадков, роза ветров); -эксплуатационные (масса конструкции, кол… подробнее
  • КЖ – рабочая документация для изготовления монолитных железобетонных конструкций на площадке строительства. В разделе КЖ детально прорабатываются все узлы армирования железобетонных конструкций, даются габаритные чертежи опалубки, спецификации мат… подробнее
  • Некачественная изоляция или полное её отсутствие приводит к преждевременному разрушению газоотводящего ствола. Существует несколько причин, особенно сильно влияющих на целостность и функциональность дымовой трубы. подробнее
  • Опытные специалисты компании готовы разработать проектную документацию стадии КМ (конструкции металлические) в кратчайшие сроки. Мы можем разработать как стадию П (проект), необходимую для прохождения экспертизы, так и стадию Р (рабочая). подробнее
  • Проектирование КМД осуществляется на основе расчетов КМ и представляет собой разработку деталировочных чертежей проектируемых металлоконструкций. Данный комплект строительной документации необходим для изготовления металлоконструкций, т… подробнее

Лайфхаки

При устройстве дымоходов в деревянных домах необходимо защищать от чрезмерного нагрева необходимо не только чердачные перекрытия и стропила, но и стены. Находящиеся вблизи их поверхности нужно оснастить защитными экранами. Если они находятся от дымохода на расстоянии не менее 55 см, то это можно использовать металлические листы. При расстоянии от 15 см используется только керамика.

Калькулятор проверки уровня естественной тяги дымохода

Калькулятор проверки уровня естественной тяги дымохода

Для того, чтобы не уменьшить силу тяги в дымоходе, при наличии в нём горизонтальных участков, необходимо делать их не длиннее 1 м.

От правильного устройства дымоходов зависят жизнь и здоровье людей. Поэтому их расчёт и установку лучше доверить специалистам.

Калькулятор проверки уровня естественной тяги дымохода

Пояснения по проведению расчетов

Показатели естественной тяги — это разница в давлении газов на входе в трубу и открытого воздуха на выходе из нее. Чем больше эта разница, тем активнее происходит перетекание газообразных продуктов сгорания наружу.

Расчетами и практикой эксплуатации давно доказано, что для качественного отвода дыма и своевременной подачи необходимого для горения воздуха необходим ориентировочный перепад давления (разряжения) в 4 паскаля (0,03 мм ртутного или 0,408 мм водяного столба) на каждый погонный метр высоты трубы. Например, если планируется возведение трубы высотой 7 метров, то следует стремиться к тому, чтобы тяга в ней составила минимум 28 Па. Впрочем, производители отопительного оборудования часто в паспортных данных прямо указывают минимальную величину тяги.

От чего тяга зависит? – как раз те данные, которые предстоит ввести в предложенный калькулятор.
(Интересно, что от площади сечения канала перепад давления практически не зависит).

Высота дымохода – в метрах

Важно – это должна быть именно чистая разница высот, а не длина используемых для прокладки дымохода труб с их горизонтальными или наклонными участками

  • Атмосферное давление. В принципе, конечно, можно взять  для расчетов и нормальное, например, 750 мм ртутного столба. Но в некоторых местностях, например, расположенных на взгорьях, норма бывает и совершенно иной. Кроме того, можно проверить, как будет меняться тяга с изменением давления.
  • Далее, идут три температурных показателя:

— Температура воздуха на улице. Так как с понижением температуры тяга, понятное дело, возрастает, то расчеты желательно проводить для наиболее неблагоприятных условий. То есть для самой высокой температуры воздуха на улице, при которой возможен запуск обогревательного (отопительного) прибора или печи. Несложно провести расчеты и для всего возможного диапазона.

— Температура на входе в дымоход – максимальный в данном случае показатель. Во многом зависит от типа применяемого топлива и уровня теплообмена в печи или котле, от регулировки потока шибером или задвижкой.

— Температуры в устье дымохода. Зависит от типа дымохода, наличия на нем теплообменных приборов, материала изготовления, расположения степени термоизоляции его стенок.

Кстати – эти «полярные» значения температур в дымоходе всегда должны заслуживать пристального внимания владельцев. Следует стремиться к достижению тем или иным способом оптимального режима, обеспечивающего и эффективность, и безопасность работы прибора. Это для твердотопливных агрегатов примерно 400÷500 ℃ на входе и 150÷200 ℃ на выходе. Для газового оборудования – показатели значительно ниже, и на выходе в современных котлах могут быть даже менее 100 градусов.

А вот банные печи, особенно не имеющие дополнительного теплоотвода, (например, нагревательного водяного бака на трубе), могут работать в чрезвычайно опасном режиме, когда владельцы стремятся в кратчайший срок нагнать в парной жару.

То есть управление температурой в дымоходе использованием шиберов, задвижек, другими элементами управления – это отдельная тема для обстоятельного разговора.

А по калькулятору – осталось только нажать кнопку и получить готовый результат – разрежение (тягу) выраженную в паскалях. Ну и сравнить ее с оптимальным значением. Если все в норме – отлично Если тяга недостаточная – придется думать, как и чем можно эту ситуацию исправить.

Чем грозит отсутствие нормального разрежения в топке

Современное, даже самое простое газовое отопительное оборудование не допускает горения при обратной тяге или ее полном отсутствии. Однако при недостаточной, плохой тяге горение прерывают далеко не все модели котлов, а это чревато:

  • распространением по помещению природного газа, вследствие его недожигания из-за нехватки кислорода. В таком случае всегда присутствует характерный запах газа;
  • поступлением токсичных продуктов сгорания в помещение, иногда, особенно в малых количествах они не ощутимы на запах;
  • повышенным сажеобразованием, что приводит к ускоренному засорению дымохода, теплообменника и камеры сгорания котла.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Технология формирования идеально теплой стены

Есть разные способы, позволяющие правильно осуществить утепление стен снаружи. Рассмотрим один из них:

  • сначала плиты минеральной ваты укладываются по периметру основной стены;
  • в кладку вставляются крепежные анкеры, необходимые для фиксации теплоизолятора;
  • минерало-ватные плиты насаживаются на анкеры, при этом крепежи замыкаются на поверхности теплоизолятора с помощью зажимов;
  • поверх минеральной ваты формируют кладку из облицовочного кирпича;
  • все швы на кладке тщательно затираются с помощью песочно-цементного раствора.

Однако такой способ утепления возможен только на стадии строительства дома. Что делать, если он уже возведен, а теплоизоляция еще только планируется?

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Калькулятор проверки уровня естественной тяги дымохода

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх. На выходе из трубы температура еще больше снижается

Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

  • минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
  • высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
  • если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
  • если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

  • «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
  • «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
  • «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
  • «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
  • «V» — уровень объема отработанных газов;
  • «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам. Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш. Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства. 1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм. 1300.
Превышение над другими вентиляционными трубопроводами 500. Минимальное расстояние до вентиляционной шахты – 5000.
Для скатных видов крышных конструкций. Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька. 500.
Труба находится на расстоянии от конька 1500-3000 мм. Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм. Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Удлинение дымоотводного канала

Этот метод усиления тяги считается наиболее простым, так ка для его проведения необходимо только смонтировать печную трубу длиннее, чем было задумано вначале. За счёт разницы между котлом и выходом дымоотводной трубы на крыше, растёт и разница в показателях давления поднимающегося воздушного потока.

Калькулятор проверки уровня естественной тяги дымохода

Высота дымовой трубы должна быть не более 6 метров, тогда тяга будет нормальной

Стоит отметить тот факт, что для дымоходной конструкции оптимальная высота составляет не более 5–6 м (в случае если соблюдено минимальное расстояние между лежащим в вертикальной плоскости отрезком дымохода и отопительным прибором). А также стоит отметить, что такой вариант усиления показателя тяги в дымоходе подходит только в случае, если коммуникация смонтирована без колен, сужений и других участков, которые могут выступать препятствиями для отвода продуктов сгорания.

Высокая крыша способствует ухудшению отвода дыма из дымоходной конструкции. Кроме этого, негативно на отвод продуктов сгорания влияет и расположение более высокого здания в непосредственной близости от дома, в котором установлен дымоход. Удлинение дымоотводной коммуникации в этом случая является самым верным решением из всех.

Но не стоит забывать, что чрезмерное удлинение этой конструкции сильно усиливает показатели естественной тяги, а это приводит к рассеиванию тепла за пределы жилой постройки. В такой ситуации специалисты рекомендуют использовать специальные заслонки, снижающие объёмы выводимого дыма.

Чем грозит отсутствие нормального разрежения в топке

Современное, даже самое простое газовое отопительное оборудование не допускает горения при обратной тяге или ее полном отсутствии. Однако при недостаточной, плохой тяге горение прерывают далеко не все модели котлов, а это чревато:

  • распространением по помещению природного газа, вследствие его недожигания из-за нехватки кислорода. В таком случае всегда присутствует характерный запах газа;
  • поступлением токсичных продуктов сгорания в помещение, иногда, особенно в малых количествах они не ощутимы на запах;
  • повышенным сажеобразованием, что приводит к ускоренному засорению дымохода, теплообменника и камеры сгорания котла.

Как рассчитать тягу в дымоходной трубе?

Расчёт тяги дымовой трубы — это мероприятие, которое, как правило, производится для промышленных дымоходных конструкций. Такие конструкции требуют довольно сложных расчётов тяги. Для частных домов этот показатель менее важен.

Вентиляционные коммуникации и печные трубы имеют один принцип, который лежит в основе их функционирования. Этим принципом является разность показателей давления снаружи и внутри постройки. Для того чтобы рассчитать необходимый показатель естественной тяги для конкретного случая существует довольно простая формула: высоту печной трубы необходимо помножить на разность плотности внешнего и внутреннего воздуха.

Рассмотрим процесс вычисления тяги в дымоходной конструкции подробнее:

  1. Во время использования отопительного оборудования естественная тяга позволяет избавляться от продуктов сгорания топлива, выводя их за пределы сооружения. Разница температурных показателей указывает на разницу плотности воздуха снаружи и внутри здания. Стоит отметить, что для расчёта тяги не нужно учитывать такой показатель, как динамическое давление. В этом нет необходимости из-за небольшой скорости перемещения воздушных масс. Необходимые данные для получения естественной тяги в конкретном случае в обязательном порядке подставляются в формулу закона Бернулли для газа.
  2. На следующем этапе нужно рассчитать общие потери давления и сравнение этих показателей непосредственно с тягой. Расчёт тяги можно считать готовым в том случае, когда показатели давления тождественны величине тяги. Такая дымоходная конструкция будет отлично справляться с поставленными перед ней задачами и прослужит довольно продолжительный эксплуатационный срок. Однако если тождества не удалось достигнуть, необходимо повторить расчёты заново, изменив количество потерь давления или величину тяги.

Калькулятор проверки уровня естественной тяги дымохода

Расчет тяги необходим при проектировании промышленных дымоходов, где трубы отличаются большой высотой

Для увеличения тяги в расчётах существует два основных способа. Рассмотрим их:

  • удлинить дымоход;
  • увеличить разницу температур, которая соответственно отразиться на внешней и внутренней плотности воздуха. Стоит отметить, что этот способ не всегда возможен.

В свою очередь, снижение потерь давления производится такими методами:

  • увеличения показателя сечения дымоотводного канала;
  • снижение длины пути прохождения дыма по каналу (укорачивание дымохода);
  • кроме этого, потери давления уменьшаются прямо пропорционально снижению коэффициента шероховатости внутренних стенок дымохода;
  • снижение протяжённости горизонтальных участков, которые оказывают сопротивление при отводе продуктов сгорания отопительного прибора.

Самостоятельная работа

Так как сегодня именно сэндвич-система является для домов и квартир наиболее востребованной, то демонстрируются способы её установки своими руками.

Первый метод связан с наружным монтажом. Этапы работы здесь следующие:

  1. Подключение к патрубку котла проходной составляющей. Она поможет проложить конструкцию через стену.
  1. На стене делается разметка по параметрам этой составляющей. Создаётся проём.
  1. Вывод трубы из помещения в этот проём.
  1. Создание мощной изоляции отверстия и трубы.
  2. Прикрепление тройника к трубе. Установка заглушки.

Подключение этих элементов на практике выглядит так:

  1. Наращивание дымохода. К нему присоединяются звенья, пока не получится требующаяся длина.
  2. Фиксация конусного наконечника на трубе. Это мера, чтобы ветер не сдувал пламя в котле и оборона всей системы от осадков.
  3. Монтаж трубы к стене дома с помощью кронштейнов. Их шаг – минимум 20 см.
  1. Усиление стыковых участков за счёт хомутов. Они стягиваются болтами или проволокой.
  2. Окрашивание дымохода. Используется термостойкая краска.

При внутреннем варианте расчет дымовой трубы проходит по этой схеме:

Сначала делаются наметки в перекрытиях и крыше. Здесь будут находиться отверстия для прохождения трубы.

Эти метки сверяются с параметрами патрубка. Создаётся проём для дымоотвода.

Монтаж дымохода реализуется по такому алгоритму:

  1. Подключение переходника к патрубку котла.
  2. Установка тройника и ревизии.
  3. Наращивание дымоотвода. Можно применять колена. Там, где труба пересекает перекрытия, используется оборонительный патрубок.
  4. На дымоход нанизывается лист из нержавейки. В нём предварительно вырезается отверстие, котором немного больше диаметра трубы. Лист располагается с двух сторон всех перекрытий.
  5. Усиление стыковых мест. Используются хомуты.
  6. При надобности монтаж дымовой трубы к балкам на чердаке. Применяются кронштейны с шагом 40 см и хомуты каждые 20 см.
  7. Фиксация конусного дефлектора на выходе дымоотвода.

В на участках, где труба контактирует с легкозагорающимися материалами, устраивается мощная теплоизоляция. Для покрытия проходного патрубка применяется базальтовая вата со слоем фольги.

Утеплитель крепится на огнеустойчивую мастику. Минвата укладывается по периметру всех проёмов.

Финальная стадия – проверка герметичности всех швов. На них наносится обычный мыльный состав. Если где-то появляются пузырьки, эти участки дополнительно покрываются герметиком.

Дымососы электрические

Монтируются на дымоходах, которые осуществляют отвод продуктов сгорания от отопительных приборов, функционирующих на твёрдом топливе. Температура рабочей среды для электрических дымососов колеблется от 650–800 °C.

Помимо этого, важным преимуществом этих электрических устройств является то, что они способны полностью обеспечить автоматизацию дымоотводной конструкции. Как правило, такие устройства оснащены специальными датчиками, которые регулируют интенсивность работы электропривода. Рассмотрим, какими датчиками оснащаются электрические дымососы:

  • датчики, отслеживающие температуру рабочей среды;
  • датчики, которые устанавливают силу потока воздуха.

Кроме вышеперечисленных вариантов, есть и другие способы, позволяющие усилить естественную тягу в печной трубе.

Калькулятор проверки уровня естественной тяги дымохода

Снижение тяги в дымоходе часто обусловлено его засорением, поэтому при возникновении проблем в первую очередь следует его прочистить

Описание

Наша команда предлагает Вам проверку дымовых и вентиляционных каналов в различных помещениях:

  • в квартирах
  • в многоквартирных домах
  • в нежилых помещениях
  • в котельных
  • в коттеджах и частных загородных домах

Дымоходы в обязательном порядке должны периодически проходить проверку состояния и при необходимости прочищаться специализированными организациями.  Доверьте это дело нашим профильным специалистам: проверкой дымоходов каналов в Минске и других городах РБ занимаются опытные техники, прошедшие специальное обучение.

Систематические обследования дымовых каналов выполняются с учетом положений «Правил пользования газом в быту», утвержденных постановлением Совета Министров РБ  в 2007 году.

В зимний период необходимо проверять дымовые каналы как можно чаще: специалисты советуют делать это не реже одного раза в месяц. Как только температура на улице резко понизилась, обращайтесь в профильные организации, которые смогут предотвратить обмерзания оголовков труб и дымовых каналов.

Также советуем производить проверку и прочистку дымовых и вентиляционных систем после ремонта, независимо от того, насколько недавно была предыдущая проверка.

  1. Прочистка и проверка дымоходов осуществляется перед началом отопительного сезона. В этом случае могут быть проверены газовые колонки и котлы
  2. Кирпичные дымовые каналы должны обследоваться хотя бы 1 раз за квартал (четвертая часть года)
  3. После текущего и капитального ремонта

Существуют различные методики проверки вентиляционных каналов и дымоходов. Специалисты обслуживающей организации осуществляют контроль проходимости вентиляционных и дымовых каналов методом частичного либо полного задымления, также и осуществляют контроль герметичности этих каналов задымления. Работа может проделываться с помощью метода груза.

Кроме этого, применяется анемометрическая методика: это непосредственно относится к замерам скорости воздуха через сопло канала. Также допускается визуальный осмотр целостности канала через специальную смотровую трубу.

Какой вид обследования нужен Вам?

Первичная проверка

Такую проверку дымоходов и вентиляционных каналов следует проводить до начала подачи газа. Только специалисты с соответствующим допуском могут делать данную работу. Для этого собстветнники жилья или работники ЖКХ, обслуживающие определенные многокварирные дома, а также просто потребители газа должны подать заявку в профильную компанию.

Первоначальное обследование происходит при личном присутствии заявителя: ему же всегда отдают один экземпляр акта проверки.

Повторное обследование

В Правилах пользования газом в быту говорится, что пользователь газа вправе сам проводить повторные проверки каналов, если он прошел специальное обучение. Если же у Вас нет такой возможности, всегда звоните в специализированную компанию.

Как прочистить дымоход от сажи?

Химический способ –  химическое средство кладут в дымоход, поджигают и дым, который они выделяют, вступает в реакцию с сажей. Сажа осыпается.

Механический способ – трубочисты прочищают дымоход от сажи с помощью груза и  щетки со специальным оперением. Люди часто и сами делают эту пыльную работу, но, по-хорошему, для этого нужно иметь специальное оборудование.

Специализированная компания, у которой Вы заказываете услугу проверки или прочистки, должна предложить оформление акта освидетельствования технического состояния вентиляционных и дымовых каналов. В случае отсутствия акта проверок установленной формы убедитесь, что есть запись в журнале учета результатов проверки дымовых и вентиляционных каналов.

Цена проверки /прочистки вентиляции и дымохода зависит от сложности системы и ее удаленности.

Пошаговый монтаж дымохода газового котла

Калькулятор проверки уровня естественной тяги дымохода

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

  • Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
  • Далее устраиваются отверстия по разметкам для прохождения трубы.
  • Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
  • Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
  • Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
  • Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
  • Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
  • Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
  • Завершает конструкцию наконечник в виде конуса.
  • Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны. Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность

Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами. Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю

Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Калькулятор проверки уровня естественной тяги дымохода

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

  • Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
  • Преимуществом можно назвать безопасность этого элемента отопления.
  • Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
  • В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Заключение

Если крыша плоская или имеет небольшой скат в 5-10о, то высота вывода системы вентиляции не принципиальна, достаточно 400-600 мм. Для двухскатных систем с крутыми скатами необходимо следовать рекомендациям нормативов. Для многоуровневых конструкций со слуховыми окнами и сложными ломаными скатами, помимо следования рекомендациям нормативного документа, придется потратить время в поисках места, где воздушные потоки имеют наиболее стабильную скорость движения. В противном случае воздух будет перемещаться в воздуховодах рывками, гудеть и временами прекращать движение, что явно не добавляет комфорта. В этом случае необходимо устанавливать дополнительные резонаторы и увеличивать количество выводов вентиляции. Производительность шести выводов будет соответствовать двум огромным стойкам, а равномерность потока в 2-3 раза выше, если, конечно, все стойки равномерно распределены по площади ската, а не собраны одним пучком.

Калькулятор проверки уровня естественной тяги дымохода

Что еще почитать по теме?

Калькулятор проверки уровня естественной тяги дымохода

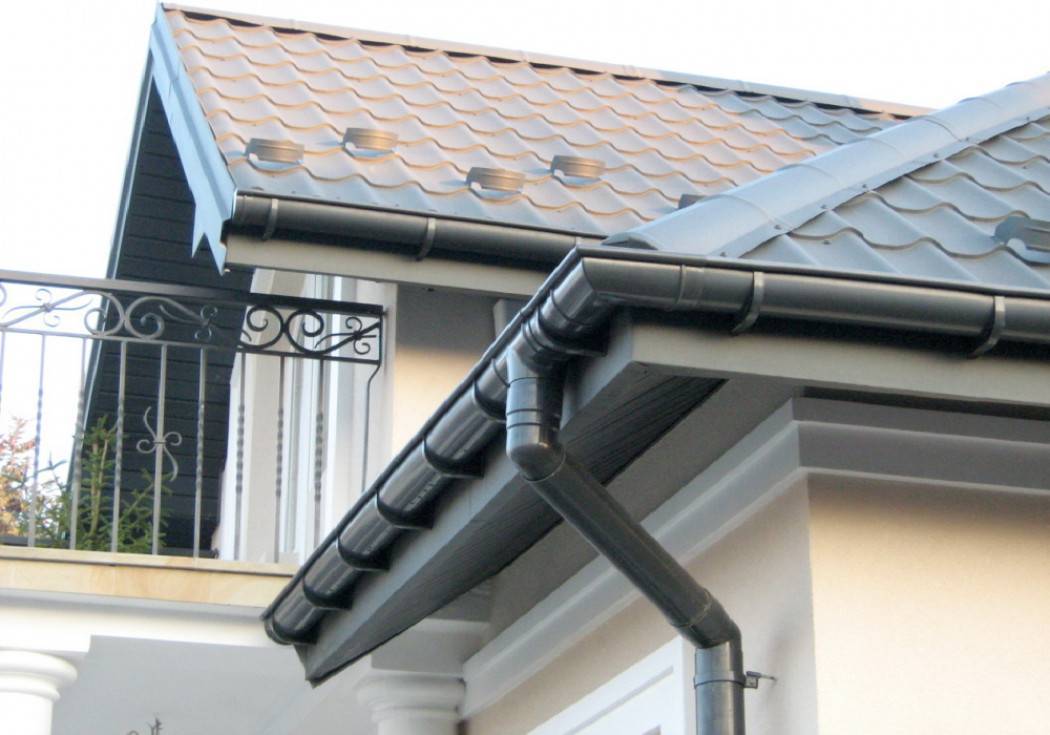

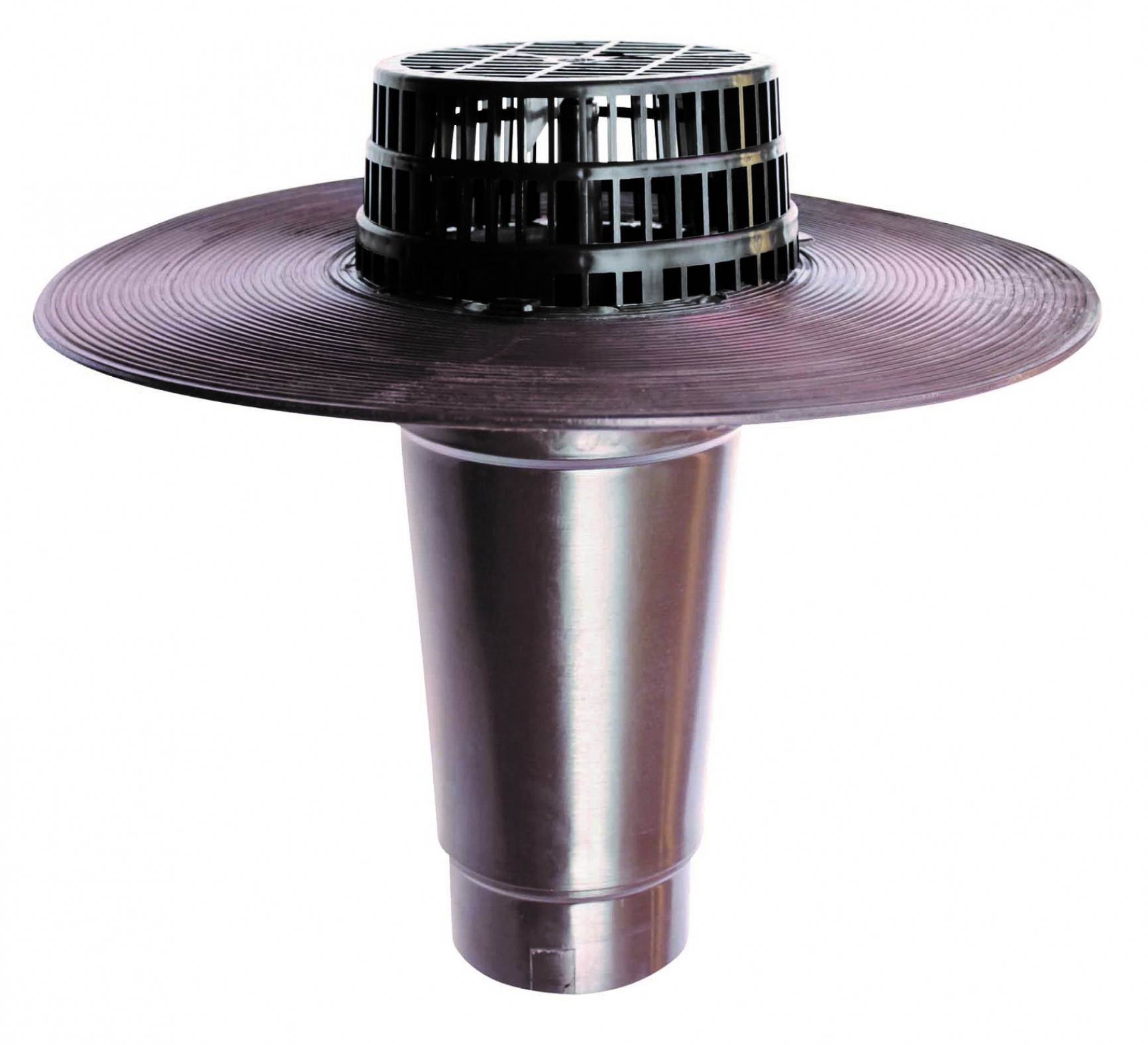

Воронки водосточные кровельные Водостоки Gamrat Вентиляционные выходы канализационных стояков

Калькулятор проверки уровня естественной тяги дымохода

Оцените статью
