Выключатель нагрузки: назначение, устройство, особенности выбора и монтажа

Содержание

Отличительные признаки выключателей

Элементы, отвечающие за выключение/включение нагрузки, отличаются друг от друга по следующим техническим характеристикам:

  • способ крепления;
  • уровень номинального тока;
  • базовая комплектация;
  • наличие и количество дополнительных функций;
  • конструкционные особенности модуля;
  • номинальное напряжение.

Большинство бытовых выключателей, в отличие от промышленных приборов, управляются вручную и отключают токовый поток не более 100 ампер. Чтобы контакты не перегревались в процессе работы и потенциально возможной перегрузки, изделие приобретают так, чтобы показатель его номинального тока обязательно превышал общий токовый поток нагрузок потребителей.

Прибор, предназначенный для отключения нагрузки, имеет буквенную маркировку – ВН и более широкую рукоятку управления. Эти позиции служат ориентиром потребителю и не дают ему перепутать агрегат с другим внешне похожим устройством — автоматом

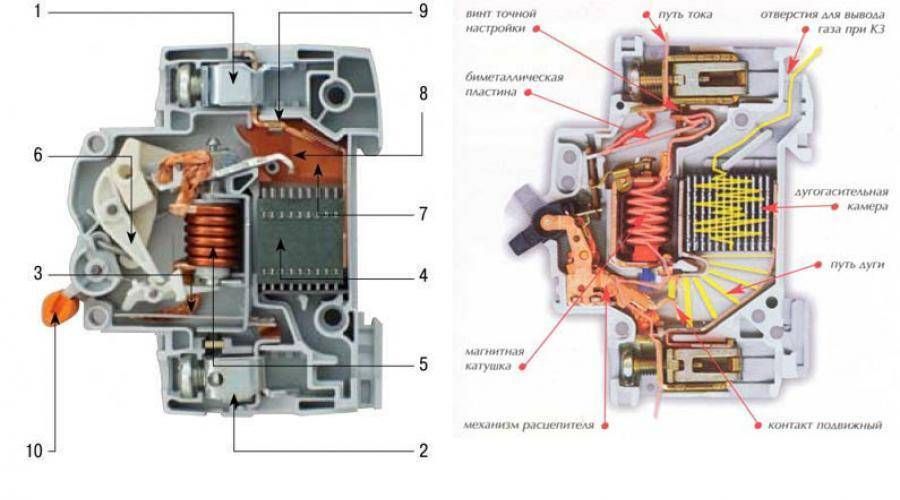

В отличие от классического выключателя-автомата нагрузочный деактиватор оснащен усиленными контактами, способными выдерживать продолжительную работу. Повышенную надежность модулю обеспечивают такие позиции, как:

  • автоматическая блокировка управляющей ручки от несанкционированного включения;
  • наличие просмотровых окошек, позволяющих визуально убедиться в разрыве контактов и дающих возможность контролировать ситуацию на всех этапах работы;
  • двойной разрыв цепных контактов, обеспечивающий полное отключение питания и гарантирующий безопасность всех проводимых ремонтно-обслуживающих мероприятий.

Все эти параметры делают выключатели напряжения очень полезными для использования и располагают потребителя к покупке таких приборов и внедрении их в электрическую систему для повышения надежности и обеспечения безопасности эксплуатации.

Модульные выключатели нагрузки / рубильники ОТ16…160М

Особенности модульных выключателей нагрузки/рубильников


• Повышенная коммутационная способность: АС-23 А • Дополнительные контакты и дополнительные полюса, присоединяемые прищелкиванием • Надежная индикация положения контактной группы • Механизм быстрого включения и отключения • Соответствует новым требованиям по изоляции выключателей-разъединителей • До 200 А (АС-22) с клеммными расширителями

Соответствие новым требованиям к главным выключателям • EN 60947-1, 3, IYE 947- 1, 3 • EN 60204, МЭК 204 European Machine Directive • Номинальное выдерживаемое импульсное напряжение 8 кВ • Возможность установки навесного замка в позиции ОТКЛ.. • Коммутационная способность для нагрузок смешанного типа и электродвигателя, АС-22 и АС-23

Простота установки и электромонтажа • Установка на DIN — рейке • Установка в один ряд с модульными автоматическими выключателями и УЗО • Держатель для шильдиков с пружинным зажимом • Дополнительные контакты и четвертый полюс легко устанавливаются на трехполюсном выключателе нагрузки • Защищен от случайного касания рабочего механизма • Клеммные зажимы легко открываются для осуществления быстрого монтажа • Для ускорения монтажных работ можно пользоваться пневматическими или электрическими отвертками

Наименование Тип Количество полюсов Тепловой ток Сечение кабеля Номинальная величина рабочего тока Артикул
Модульные выключатели OT16…160М, включая черную рукоятку управления и защищенные клеммные зажимы,IP20. Модульное построение выключателей нагрузки. Может использоваться при стандартной величине отверстия в пластроне 45 мм для установки на DIN — рейках. Можно использовать с одним подвесным замком в позиции ВЫКЛ. (Диаметр ушка 5 мм).
Рубильник OT16M3 (PRO M) до 16А 3х-полюсный для установки на DIN-рейку OT16M3 3 полюса 16 А 0.75…10 мм 16 А 1SCA022497R0220
Рубильник OT16M4 (PRO M) до 16А 4х-полюсный для установки на DIN-рейку OT16M4 4 полюса 16 А 0.75…10 мм 16 А 1SCA022497R0730
Рубильник OT25M3 (PRO M) до 25А 3х-полюсный для установки на DIN -рейку OT25M3 3 полюса 25 А 0.75…10 мм 25 А 1SCA022497R0310
Рубильник OT25M3 (PRO M) до 25А 4х-полюсный для установки на DIN -рейку OT25M4 4 полюса 25 А 0.75…10 мм 25 А 1SCA022497R0650
Рубильник OT40M3 (PRO M) до 40А 3х-полюсный для установки на DIN -рейку OT40M3 3 полюса 40 А 0.75…10 мм 40 А 1SCA022497R0490
Рубильник OT40M3 (PRO M) до 40А 4х-полюсный для установки на DIN -рейку OT40M4 4 полюса 40 А 0.75…10 мм 40 А 1SCA022497R0570
Рубильник OT125M3 (PRO M) до 125А 3х-полюсный для установки на DIN-рейку или монтажную плату OT125M3 3 полюса 125 А 10…70 мм 125 А 1SCA022429R9140
Рубильник OT125M3 (PRO M) до 125А 4х-полюсный для установки на DIN-рейку или монтажную плату OT125M4 4 полюса 125 А 10…70 мм 125 А 1SCA022429R9220
Рубильник OT160G03K до 160А 3х-полюсный для установки на DIN-рейку OT160G03K 3 полюса 160 A 10…70 мм 160 A 1SCA138208R1001
Рубильник OT160G04K до 160А 4х-полюсный для установки на DIN-рейку OT160G04K 4 полюса 160 A 10…70 мм 160 A 1SCA138215R1001

Дополнительные контакты

Одновременное срабатывание, монтаж прищелкиванием к рубильнику, в поставку входит серая крышка, IP20, ширина 1/2.

— трехполюсный выключатель: максимум 2 блока — четырехполюсный выключатель: максимум 1 блок

Наименование Тип Для рубильников Контакты Артикул
Контакт дополнительный OA1L11 1НО+1НЗ для OT16…40M_ OA1L11 OT16…40M 1НО+1НЗ 1SCA022555R9870
Дополнительный контакт OA3L11 (1НО+1НЗ) для рубильников OT125M OA3L11 OT125M 1НO+1НЗ 1SCA022555R9950

Четвертый полюс для ОТ125М

Прищелкивается к трехполюсному выключателю, IP20. Одновременное срабатывание с основными контактами.

Наименование Тип Для рубильников Артикул
Четвертый полюс для ОТ125М3 OTPS125MP OT125M3 1SCA022436R9110

Адаптер для навесного замка

Можно повесить навесной замок с максимальной величиной ушка 3,5 мм

Наименование Тип Для рубильников Артикул
Адаптер для навесного замка SA1 SA1 OT125…160 1SCA022401R8230

Аксессуары для установки шильдиков

Наименование Тип Для рубильников Артикул
Держатель шильдика ST ST Для ОТ …125 1SCA022407R8210
Шильдик ST-E ST-E Для ОТ …125 1SCA022407R8300

Как устроен механизм выключателя

Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты. Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные. Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.

В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.

В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.

В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.

Положение контактов дугогашения при отключенной нагрузке характеризуется наличием видимой воздушной прослойки между ними и камерой, по принципу разъединителя обычного. В момент отключения появляется электрическая дуга, и все это сопровождается сильным излучением тепла, нагревающего полиамид стеклонаполненный. Последний образует газовыделение, гасящее дугу.

Тема: Проводники и электрические аппараты

ПРОВОДНИКИ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ

ШИНЫ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ

Соединение аппаратов электрической установки между собой осуществляется неизолированными проводниками — шинами и изолированными проводниками — кабелями. В РУ наибольшее распространение получили шины благодаря простоте монтажа и эксплуатации, высокой экономичности и надежности.

В установках генераторного напряжения применяются жесткие алюминиевые шины. При токе до 2000 А применя­ются однополосные шины, при токах 2000— 3000 А — двухполосные шины, при токах до 4000 А — трехполосные шины.

Для установок с током более 2000 А применяются шины коробчатого сечения. В этих шинах лучше про­исходит охлаждение, меньшее влияние оказывают поверхностный эффект и эффект близости.

В открытых распределительных устройствах применя­ются гибкие шины, выполненные из алюминиевых и сталеалюминиевых проводов. В установках 330 кВ и выше каж­дая фаза состоит из двух-трех проводов.

Жесткие шины окрашиваются: фаза А — в желтый цвет; фаза В — в зеленый цвет; фаза С — в красный цвет.

ЗАКРЫТЫЕ ТОКОПРОВОДЫ

Экран выполнен из алюминия во избежание сильного на­грева токами, которые возникают при воздействии магнит­ного потока, созданного токами нагрузки.

Закрытое исполнение токопроводов каждой фазы обес­печивает высокую надежность, так как практически исклю­чаются междуфазные КЗ на участке от генератора до по­вышающего трансформатора.

Закрытые токопроводы состоят из отдельных блоков (секций), куда входят прямолинейные, угловые и ответвительные секции, блоки с трансформаторами тока и напря­жения, с заземлителями и разрядниками, блоки нулевых выводов генераторов, блоки выключателей и разъедини­телей, узлы примыкания к генераторам, трансформаторам и аппаратам, узлы компенсации температурных изменений и др. Все элементы приходят на место монтажа в гото­вом виде, где собираются по схеме, шины свариваются, а экраны соединяются между собой и уплотняются резино­выми прокладками. Чем меньше разъемов в экране, тем меньше загрязнение и увлажнение и тем надежнее работа токопровода.

Рисунок 1. Закрытый токопровод

1 – экран; 2 – токоведущая часть; 3 – изолятор; 4 – станина

ИЗОЛЯТОРЫ

Для крепления шин и изоляции их от заземленных час­тей в распределительном устройстве применяются опорные, проходные и подвесные изоляторы (рис. 2). Жесткие ши­ны в ЗРУ 6—35 кВ крепятся на опорных изоляторах типа ОФ.

Изоляторы для наружной установки имеют ребристую поверхность, благодаря чему сохраняется не­обходимая электрическая прочность в условиях атмосфер­ных осадков и тумана.

Для крепления гибкой ошиновки в ОРУ применяются гирлянды изоляторов, собранные из подвесных фарфоровых, или стеклянных изоляторов. Количество изоляторов в гирляндах для крепления шин в распределительных устройствах: 110 кВ— 8; 220 кВ

16; 330 кВ —22; 500 кВ—32; 750 кВ — 48 шт.

Проходные изоляторы необходимы при прокладке шин через стены, перекрытия и перегородки. Они изготовляются как для внутренней, так и для наружной установки. Проходные изоляторы до 2000 А снабжа­ются токоведущим стержнем; на большие номинальные токи изготовляют шинные изоляторы, через которые при монтаже пропускают шины РУ.

Изоляторы должны выдерживать механические нагруз­ки, возникающие при электродинамическом взаимодейст­вии шин, поэтому выбор изоляторов производится по на­пряжению и допустимой механической нагрузке. Проход­ные изоляторы, кроме того, выбираются потоку нагрузки.

Рисунок 2. Изоляторы

Виды

По способу гашения дуги в камерах, ВН подразделяются на следующие виды:

  • автогазовые;
  • элегазовые;
  • вакуумные;
  • воздушные;
  • масляные;
  • электромагнитные.

Автогазовый (газогенерирующий) выключатель

Устройство предназначено для оперативной коммутации силового электрооборудования. Подавление дуги происходит под действием газов, генерируемых в камере гашения. Вкладыш из мочевиноформальдегидной смолы или из полиметилметакрилата, расположенный внутри камеры, в момент коммутации дугогасительных контактов молниеносно нагревается. Под действием высокой температуры происходит испарение верхнего слоя полимера, а образовавшийся поток газов интенсивно гасит электрическую дугу.

Условие для испарения вкладыша создают дугогасительные контакты, запуская процесс «продольного дутья». Во включенном состоянии номинальный ток протекает по основным контактам.

Автогазовые ВН активно используются в России и в странах СНГ. Они применяются на подстанциях, устанавливаются в распределительных устройствах электросетей 6 – 10 кВ с изолированной нейтралью. В основном их монтируют там, где экономически не выгодно применять установки другого типа, а использование разъединителей запрещено правилами ПУЭ.

Данный тип выключателей имеет самую низкую стоимость и высокую ремонтопригодность. Эти преимущества способствуют росту популярности газогенерирующих выключателей.

Вакуумный высоковольтный выключатель

Очень эффективное, но дорогое устройство, позволяющее выключать не только номинальные токи нагрузки, но и сверхтоки при КЗ. Контакты вакуумных выключателей находятся в вакуумной камере со сверхнизким давлением (порядка 10-6 — 10-8 Н/м). Отсутствие газа создаёт очень большое сопротивление, что препятствует горению дуги.

При размыкании/замыкании контактов дуга всё-таки возникает (за счёт образования плазмы из паров металла контактов), но она практически мгновенно, гаснет, в момент перехода через ноль. В течение 7 – 10 мк/с пары конденсируются на поверхности контактов и на других деталях камеры.

Существуют разновидности:

  • вакуумные выключатели до 35 000 В;
  • устройства для напряжений, превышающих 35 кВ;
  • вакуумные контакторы для сетей в 1000 В и выше.

Основные достоинства:

  • работа выключателя в любом положении;
  • коммутационная износостойкость;
  • стабильная работа;
  • пожарная безопасность.

Из недостатков можно выделить сравнительно высокую стоимость из-за сложности технологии производства камер.

Элегазовые ВН

В коммутационных аппаратах данного типа для гашения дуги используется элегаз. Работает устройство по принципу автогазовых выключателей, но вместо воздуха для гашения дуги применяется шестифтористая сера (SF6) с добавками других газов.

В корпус камеры гашения из герметической ёмкости поступает элегаз, который не выбрасывается в атмосферу, а используется повторно. Различают колонковые и баковые устройства (см. рис. 5).


Рис. 5. Баковый элегазовый ВН

В конструкциях таких выключателей используется встроенные трансформаторы тока. Современные элегазовые ВН могут работать в распределительных устройствах сверхвысокого напряжения, достигающего 1150 кВ.

Короткозамыкатели

Что такое короткозамыкатель?

Короткозамыкатель — электрический аппарат, предназначенный для создания искусственного короткого замыкания на землю в сетях электроснабжения, в случае внутреннего повреждения силового трансформатора в цепи которого по стороне высшего напряжения от установлен в паре с отделителем. При таком КЗ, действием линейных защит на питающих подстанциях ВЛ обесточивается, поврежденный трансформатор отсоединяется от сети отключением отделителя, а линия включается в работу действием АПВ.

В сетях 110-220 кВ короткозамыкатели имеют один полюс, в сетях 35 кВ — два. Подвижный нож включается действием взведенных включающих пружин короткозамыкателя.

Устройство

Конструктивно короткозамыкатель аналогичен заземлителю, но за счёт мощной контактной системы может включаться на короткое замыкание.

Короткозамыкатели представляют собой аппараты вертикально-рубящего типа, состоящие из основания, изоляционной колонки, неподвижного контакта с выводом для присоединения к линии электропередачи и заземляющего ножа, на конце которого укреплена съемная контактная пластинка. В основании короткозамыкатели размещен вал, установленный в подшипниках, две включающие пружины с регулировкой натяжения, соединенные с основанием и рычагами вала короткозамыкатели, а также гидравлический буфер.

Нормальное положение короткозамыкателя отключенное. При этом нож отведен от неподвижного контакта на разрядное расстояние, а его включающие пружины растянуты. Это положение ножа фиксируется приводом. При подаче сигнала на привод короткозамыкателя привод освобождает нож короткозамыкателя, который под действием пружины входит в неподвижный контакт, создавая короткое замыкание на землю.

Применение

Короткозамыкатели совместно с отделителями применяются в упрощённых схемах подстанций вместо более дорогих силовых выключателей. Подобная замена позволяет экономить значительные денежные средства, так как стоимость силовых выключателей довольно высока. Чем больше присоединений на подстанции и выше напряжение высокой стороны, тем более заметной становится выгода от использования упрощённых схем. В основном упрощённые схемы получили распространение на напряжении 35, 110 кВ. Устанавливаются короткозамыкатели: в сетях с заземлённой нейтралью — на одну фазу, в сетях с изолированной нейтралью — на две. Включение короткозамыкателя происходит автоматически, отключение производят вручную.

В настоящее время применение короткозамыкателей ограничено теми подстанциями где они установлены, короткозамыкатели больше не производятся, так как схемы ПС где они применяются имеют меньшую надежность и большую вероятность повреждения дорогостоящего оборудования подстанции (силового трансформатора), чем схемы с применением выключателей.

Выключатели нагрузки серии ВНА

Выключатель нагрузки автогазовый (ВНА) предназначен для коммутации под нагрузкой цепей трехфазного тока 630А частотой 50 Гц напряжением 6 или 10 кВ в камерах сборных одностороннего обслуживания (КСО), в шкафах комплектных распределительных устройств (КРУ) и в комплектных трансформаторных подстанциях (КТП). В качестве дугогасящего элемента служит дугогасительная камера из полиметилметакрилата в полиамидном корпусе.

Условия эксплуатации:

  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха от минус 45° С до плюс 40° С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количествах, нарушающих работу выключателя;
  • рабочее положение в пространстве — установка на вертикальной плоскости. Допускается отклонение от вертикального положения 5° в любую сторону учитывая, что подвижные контакты должны откидываться вниз.

Условное обозначение выключателя нагрузки ВНА

ВНА-П(Л)-I(II)(III)-10/630-20з(зп) УХЛ2

  • В — выключатель;
  • Н — нагрузки;
  • А — автогазовый;
  • П, Л — правосторонний (левосторонний) привод;
  • I, II, III — расположение заземляющих ножей сверху, снизу, с двух сторон;
  • 10 — номинальное напряжение, кВ;
  • 630 — номинальный ток, А;
  • 20 — предельный сквозной ток, кА;
  • з, зп — с заземляющими ножами, с заземляющими ножами и предохранителями;
  • УХЛ2 — климатическое исполнение и категория размещения.

Конструкция и принцип действия

Выключатель нагрузки ВНА состоит из рамы, вала управления подвижными токоведущими контактами и вала управления заземляющими ножами. На трех нижних изоляторах шарнирно закреплены подвижные токоведущие контакты совместно с подвижными дугогасительными контактами. На трех верхних изоляторах закреплены неподвижные токоведущие контакты, неподвижные дугогасительные контакты и дугогасительная камера. Движение от рычагов вала к подвижным контактам передаются при помощи тяговых изоляторов из стеклонаполненного полиамида.

Установка выключателя ВНА-П-10/630-II-20з УХЛ2 в камере КСО-393

1 — выключатель нагрузки, 2 — привод ПР-10 главных ножей, 3 — привод ПР-10 заземляющих ножей, 4 — тяга главных ножей, 5 — тяга за заземляющих ножей

Для отключения выключателя установлены две пружины: отключающая и депфирующая, также для смягчения ударов при отключении установлен резиновый буфер.

Дугогасительные камеры из полиметилметакрилата предназначены для гашении электрической дуги при размыкании дугогасительных контактов, потоком газа образующегося в результате воздействия высокой температуры на газогенерирующий материал камеры. При включении выключателя сначала замыкаются главные контакты, а затем дугогасительные, при отключении сначала размыкаются главные контакты а затем дугогасительные.

Работа выключателя осуществляется при помощи пружинного механизма.

В конструкции выключателя предусмотрена блокировка которая обеспечивает:

  • Невозможность включения выключателя при включенных заземляющих ножах.
  • Невозможность включения заземляющих ножей при включенном положении выключателя.

Включение и отключение выключателя осуществляется при помощи ручного привода типа ПР-10. Привод соединяется с валом пружинного механизма включения при помощи тяги (в комплект поставки не входит). Включение осуществляется при передаче поступательного движения от привода ПР-10 через тягу на вал пружинного механизма, при этом происходит сжатие включающей пружины включающего механизма, переход ее через мертвую точку и последующее включение главного вала выключателя. Отключение происходит аналогичным образом.

Выключатель типа ВНА с заземляющими ножами и предохранителями дополнительно имеет отдельную полураму заземлителя и смонтированные на изоляторах контакты типа КО для установки патронов предохранителей серии ПТ. Заземлитель и выключатель соединяются между собой блокировкой.

Технические характеристики выключателей нагрузки ВНА

Параметр Значение
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный ток, А 630
Номинальный ток отключения при rкоэффициенте мощности более 0,7, А 630
Номинальный ток термической стойкости, кА 20
Номинальный ток электродинамической стойкости, кА 51
Время протекания тока короткого замыкания, с 1
Время отключения, не более, с 0,2
Собственное время включения, не более, с 0,2
Масса, кг 38

Выбрать выключатель нагрузки ВНА…

Что учитывать при выборе устройства

Планируя приобретение выключателя нагрузок, следует помнить, что аппарат в первую очередь предназначен не для защиты электроприборов, а для предохранения проводки от перегрева, прогорания и перенапряжения. Поэтому, чтобы покупка оказалась правильной, а устройство справилось с поставленными задачами, предварительно обязательно выясняют сечение входящего в квартирный или домовый щиток кабеля и уровень тока, на который он рассчитан.

Модули вакуумного типа завоевывают все большую популярность. Они имеют небольшие внешние габариты и за счет этого становятся удобны для встраивания в различные типы распределительных коробок

Когда эта информация получена, ее сопоставляют с заводскими характеристиками выключателя нагрузок. Показатель тока срабатывания у аппарата должен быть немного меньшим, нежели предельно допустимый ток для провода.

Вакуумные выключатели нагрузки – это прогрессивный вид сопутствующих электрических деталей. Он существенно повышает уровень базовой безопасности системы, не создает продуктов горения и не выбрасывает их в атмосферу

Если пропускная способность кабеля гораздо выше, чем ток потребления нагрузки, рассматривают покупку автоматического модуля под нагрузку.

Чтобы определить нужные параметры устройства, сначала суммируют мощность всех, имеющихся в жилом помещении электрических приборов. К полученной сумме добавляют от 5 до 15% на запас и по формуле закона Ома определяют общий суммарный ток потребления. Затем покупают автомат, имеющий ток срабатывания чуть больший, чем рассчитанный.

Выключатели ВН, ВНА, ВНР, ВНП, ВНПЗ, ВНРП, ВНМ, ВНТ

Выключатели нагрузки — это разновидность высоковольтных выключателей, коммутационный аппарат, занимающий по уровню допускаемых коммутационных токов промежуточное положение между разъединителем (коммутации под нагрузкой запрещены) и выключателем (масляным, вакуумным, воздушным, электромагнитным, элегазовым) который способен отключать без повреждения как номинальные нагрузочные токи так и сверхтоки при аварийных режимах. Выключатель нагрузки допускает коммутацию номинального тока, но не рассчитан на разрыв токов при коротком замыкании. Отключение сверхтоков в таких выключателях осуществляется специальными предохранителями.

Привод выключателей нагрузки может быть мускульным — непосредственного включения и отключения от предварительно натянутой пружины. Иногда применяется электропривод включения и соленоид дистанционного отключения.

Выключатели ВН, ВНА (автогазовые), ВНМ (автогазовые модернизированные)

Выключатель нагрузки общего назначения предназначен для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и шкафах комплектных трансформаторных подстанций (КТП) внутренней установки на класс напряжения до 10 кВ трехфазного переменного тока частотой 50 и 60 Гц для системы с заземленной и изолированной нейтралью.

Условное обозначение выключателя ВН Х-Х-10/Х-Х хх З Х3:

ВН — выключатель нагрузки

; Х – исполнение: А – автогазовый; М – модернизированный; П – с пружинным приводом; Р – с ручным приводом Х — тип расположения привода: П — правое, Л — левое 10 — номинальное напряжение, кВ; Х — номинальный ток, А (400, 630); Х — номинальная периодическая составляющая сквозного тока, А (10, 20); х – наличие ножей заземления: з – с заземляющими ножами; 2з – с заземляющими ножами с двух сторон х – расположение заземляющих ножей (если только с одной стороны): п – заземляющие ножи расположены за предохранителями; в – заземляющие ножи расположены со стороны заземляющих контактов З — устройство для подачи команды на отключение при перегорании предохранителя; Х3 — климатическое исполнение (У, Т) и категория размещения (3) по ГОСТ 15150-69.

Основная номенклатура выключателей ВНА

  • ВНА-10/400-20ПА(Б)-1УХЛ3; ВНА-10/400-203ПА(Б)-1УХЛ3; ВНМ-10/400-20 УХЛ3
  • ВНМ-10/630-31,5 УХЛ3
  • ВНА П(Л)-10/630-20-У2; ВНА П(Л)-10/630-20 з У2; ВНА П(Л)-10/630-20 зп У2; ВНА П(Л)-10/630-20-3 зп У2

Выключатели нагрузки ручные ВНР, ВНРП

Основная номенклатура ВНР

  • ВНР-10/400
  • ВНРп-10/400 без предохранителя
  • ВНРп-10/400 с предохранителем
  • ВНР-10/630
  • ВНРп-10/630 без предохранителя
  • ВНРп-10/630 с предохранителем

Выключатели ВНП, ВНПЗ с пружинным приводом

Выключатель ВНП-10/630-20 У3 состоит из рамы с валом, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенных в нижней части, шарнирно крепятся главные подвижные контакты совместно с подвижными дугогасительными контактами, а в верхней части — главные и дугогасительные контакты и дугогасительная камера. Движение от рычагов вала к контактным ножам передается при помощи изоляционных тяг. Для отключения выключателя установлены две пружины: отключающая и демпфирующая, а для смягчения ударов при отключении установлен резиновый буфер.

Возможные модификации ВНП

  • ВНП-10/630-20У3 ; ВНП-10/630-20зУ3
  • ВНП-10/630-20зпУ3 ; ВНП-10/630-20зпЗУ3
  • ВНП-10/630-20зУ3-С ; ВНП-10/630-20зУ3Т3
  • ВНПзр-М1-10/630-20з — выключатель с расположением на задней стенке шкафа с пружинным приводом с ручным управлением, с правым расположением элементов управления, с заземляющими ножами снизу;
  • ВНПзрл-М1-10/630-20з — с левым расположением элементов управления;
  • ВНПзр-М1-10/630-20зп — с устройством для установки предохранителей с правым расположением элементов управления;
  • ВНПзрл-М1-10/630-20зп — с левым расположением элементов управления.

Маломасляные выключатели

Маломасляные выключатели (горшковые) получили широкое распространение в закрытых и открытых распределительных устройствах всех напряжений. Масло в этих выключателях в основном служит дугогасящей средой и только частично изоляцией между разомкнутыми контактами.

Изоляция токоведущих частей друг от друга и от заземленных конструкций осуществляется фарфором или другими твердыми изолирующими материалами. Контакты выключателей для внутренней установки находятся в стальном бачке (горшке), отсюда сохранилось название выключателей «горшковые».

Маломасляные выключатели напряжением 35 кВ и выше имеют фарфоровый корпус. Самое широкое применение получили выключатели 6-10 кВ подвесного типа (ВМГ-10, ВМП-10). В этих выключателях корпус крепится на фарфоровых изоляторах к общей раме для всех трех полюсов. В каждом полюсе предусмотрен один разрыв контактов и дугогасительная камера.

Конструктивные схемы маломасляных выключателей 1 – подвижный контакт; 2 – дугогасительная камера; 3 – неподвиж-ный контакт; 4 – рабочие контакты

При больших номинальных токах обойтись одной парой контактов (которые выполняют роль рабочих и дугогасительных) трудно, поэтому предусматривают рабочие контакты снаружи выключателя, а дугогасительные – внутри металлического бачка. При больших отключаемых токах на каждый полюс имеется два дугогасительных разрыва. По такой схеме выполняются выключатели серий МГГ и МГ на напряжение до 20 кВ включительно. Массивные внешние рабочие контакты 4 позволяют рассчитать выключатель на большие номинальные токи (до 9500 А). При напряжениях 35 кВ и выше корпус выключателя выполняется фарфоровым, серия ВМК – выключатель маломасляный колонковый). В выключателях 35, 110 кВ предусмотрен один разрыв на полюс, при больших напряжениях – два разрыва и более.

Недостатки маломасляных выключателей: взрыво- и пожароопасность, хотя и значительно меньшая, чем у баковых выключателей; невозможность осуществления быстродействующего АПВ; необходимость периодического контроля, доливки, относительно частой замены масла в дугогасительных бачках; трудность установки встроенных трансформаторов тока; относительно малая отключающая способность.

Область применения маломасляных выключателей – закрытые распределительные устройства электростанций и подстанций 6, 10, 20, 35 и 110 кВ, комплектные распределительные устройства 6, 10 и 35 кВ и открытые распределительные устройства 35 и 110 кВ.

Выводы

Вакуумные выключатели с номинальным напряжением 6, 10 и 35 кВ являются одним из наиболее востребованных сегодня типов коммутационного оборудования высоковольтных сетей. Они более надежны в эксплуатации, долговечны и безопасны для обслуживающего персонала и окружающей среды. Вакуумные выключатели от других видов устройств отличаются относительной простой и надёжной структурой. Поэтому этот вид оборудования служит длительное время без особых нареканий.

Ресурс естественного износа определяется числом операций, равным не менее 20000. При условии своевременного производства технического обслуживания этот ресурс возрастает на 5-10%. Между тем, техническое обслуживание ВВ ограничивается небольшим количеством лёгких операций.
