3 ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины.

3.1 Класс напряжения электрооборудования — номинальное междуфазное напряжение электрической сети, для работы в которой предназначено электрооборудование.

Примечания

1 Класс напряжения обмотки трансформатора (реактора) — по ГОСТ 16110.

2 Класс напряжения трансформатора — по ГОСТ 16110.

3 Классом напряжения заземляющего дугогасящего реактора считается класс напряжения обмотки силового трансформатора или генератора, в нейтраль которой включен реактор.

3.2 Наибольшее рабочее напряжение электрооборудования — наибольшее напряжение частоты 50 Гц, неограниченно длительное приложение которого к зажимам разных фаз (полюсов) электрооборудования допустимо по условиям работы его изоляции.

Примечание — Наибольшее рабочее напряжение электрооборудования не охватывает допустимые для его изоляции кратковременные (длительностью до 20 с) повышения напряжения в аварийных условиях и повышения напряжения частотой 50 Гц (длительностью до 8 ч), возможные при оперативных коммутациях, указанные в приложении .

3.3 Электрооборудование с нормальной изоляцией — электрооборудование, предназначенное для применения в электроустановках, подвергающихся воздействию грозовых перенапряжений при обычных мерах грозозащиты.

3.4 Электрооборудование с облегченной изоляцией — электрооборудование, предназначенное для применения только в электроустановках, не подверженных воздействию грозовых перенапряжений или в электроустановках, в которых грозовые перенапряжения не превышают амплитудного значения испытательного кратковременного (одноминутного) переменного напряжения.

3.5 Внутренняя изоляция — по ГОСТ 1516.2.

3.6 Внешняя изоляция — по ГОСТ 1516.2.

3.7 Уровень изоляции электрооборудования (в т.ч. обмотки, нейтрали обмотки и т.д.) — совокупность нормированных испытательных напряжений, установленных в стандарте для испытаний внутренней и внешней изоляции данного электрооборудования (обмотки, нейтрали и т.п.).

3.8 Нормированное испытательное напряжение — по ГОСТ 1516.2.

3.9 Электрическая сеть с изолированной нейтралью — сеть, нейтраль которой не имеет соединения с землей, за исключением приборов сигнализации, измерения и защиты, имеющих весьма высокое сопротивление, или сеть, нейтраль которой соединена с землей через дугогасящий реактор, индуктивность которого такова, что при однофазном замыкании на землю ток реактора в основном компенсирует емкостную составляющую тока замыкания на землю.

3.10 Электрическая сеть с заземленной нейтралью — сеть, нейтраль которой соединена с землей наглухо или через резистор или реактор, сопротивление которых достаточно мало, чтобы существенно ограничить колебания переходного процесса и обеспечить значение тока, необходимое для селективной защиты от замыкания на землю.

Примечание — Степень заземления нейтрали сети характеризуется наивысшим значением коэффициента замыкания на землю для схем данной сети, возможных в условиях эксплуатации.

3.11 Коэффициент замыкания на землю — отношение напряжения на неповрежденной фазе в рассматриваемой точке трехфазной электрической сети (обычно в точке установки электрооборудования) при замыкании на землю одной или двух других фаз к фазному напряжению рабочей частоты, которое установилось бы в данной точке при устранении замыкания.

Примечание — При определении коэффициента замыкания на землю место замыкания и состояние схемы электрической сети выбираются такими, которые дают наибольшее значение коэффициента.

3.12 Типовые испытания изоляции электрооборудования — испытания электрооборудования данного типа на соответствие его изоляции всем требованиям, установленным технической документацией, проводимые после освоения технологии его производства или (частично или полностью) после изменений конструкции, применяемых материалов или технологии производства, могущих снизить электрическую прочность изоляции.

3.13 Периодические испытания изоляции электрооборудования — по ГОСТ 16504.

3.14 Приемо-сдаточные испытания изоляции электрооборудования — по ГОСТ 16504.

3.15 Обмотка с полной изоляцией нейтрали — обмотка с уровнем изоляции нейтрали, равным уровню изоляции линейного конца обмотки.

3.16 Обмотка с неполной изоляцией нейтрали — обмотка с уровнем изоляции нейтрали более низким, чем уровень изоляции линейного конца обмотки.

3.17 Сторона высшего (среднего, низшего) напряжения трансформатора — по ГОСТ 16110.

3.18 Сторона нейтрали обмотки трансформатора — совокупность токоведущих частей, присоединенных к зажиму нейтрали и ближайшей к нейтральному концу части обмотки.

Классификация изоляционных материалов

Электротехническая изоляция в бытовых приборах подразделяется на соответствующие классы:

  • 0;
  • 0I;
  • I;
  • II;
  • III.

Приборы с классом изоляции «0» имеют рабочий изоляционный слой, но без применения элементов для заземления. В их конструкции нет зажима для соединения защитного проводника.

Приборы с изоляцией класса «0I» имеют изоляцию + элемент для зануления, но в них содержится провод для соединения с источником питания, у которого нет зануляющей жилы.

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов

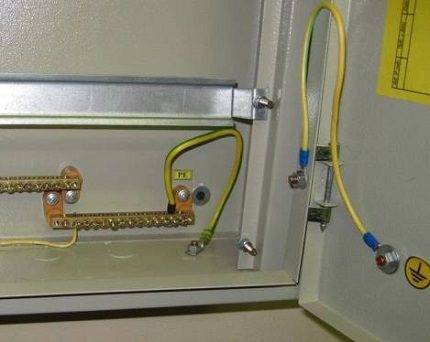

Изоляция имеет специальную маркировку. Заземление указывается в виде отдельного значка в месте подключения проводника. Это делается для того, чтобы выравнивать потенциалы. Проводник желто-зеленого цвета присоединяется к контактам розетки, люстры и т. п

Приборы с изоляцией класса «I» содержат 3-х жильный шнур и вилку с 3 контактами. Электроустанововчные устройства этой категории подлежат установке с подключением к заземлению.

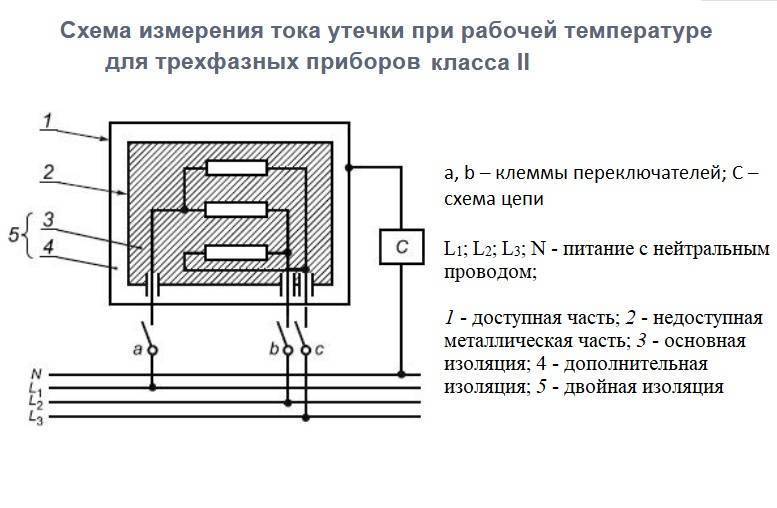

Электроприборы, имеющие изоляцию класса «II», то есть двойную или усиленную, часто встречаются в бытовой эксплуатации. Подобная изоляция надежно защитит потребителей от поражения электрическим током, если в приборе случится повреждение основной изоляции.

Изделия, укомплектованные прочной двойной изоляцией, обозначается в силовом оборудовании знаком В, означающим: «изоляция в изоляции». Приборы, содержащие такой знак, нельзя занулять и заземлять.

Все современные электрические приборы, имеющие изоляцию класса «III», могут осуществлять свою работу в сетях электропитания, где есть номинальное напряжение не выше 42 В.

Абсолютную безопасность при активизации электрооборудования предоставляют бесконтактные выключатели, с особенностями устройства, принципом работы и видами которых ознакомит рекомендуемая нами статья.

Расчет будущей нагрузки

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов
Таблица для расчета будущей нагрузки

Чтобы определиться, провода какого сечения нужны для розеток, нужно подсчитать нагрузку, которую они будут принимать при максимальном количестве подключенных потребителей.

В расчет принимаются такие данные (в ваттах):

  • кондиционер — 1000;
  • водонагреватель — 1200-1500;
  • посудомойка — 1000;
  • духовка — 1200;
  • утюг — 1800;
  • электрический чайник — 2200;
  • стиральная машина-автомат — 1500;
  • пылесос — 1400-1700;
  • компьютер — 500;
  • перфоратор — 1300;
  • шлифовальная машина — 800;
  • фен для волос — 1000;
  • камин — 2000;
  • проточный нагреватель для воды — 5000.

Остальными устройствами, включая освещение, можно пренебречь, так как они существенно не влияют на уровень нагрузки.

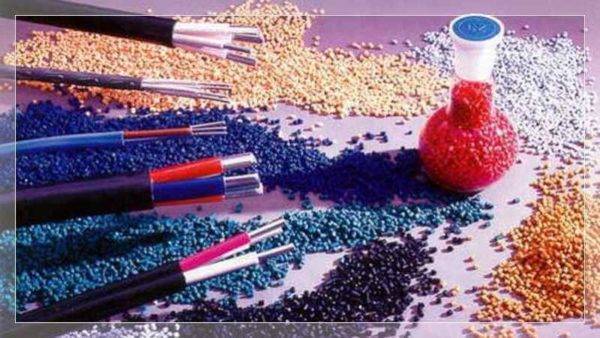

Природные и синтетические диэлектрики

Изоляционные материалы, а иначе, диэлектрики, по своему происхождению подразделяются на естественные (слюда, дерево, латекс) и синтетические:

  • пленочные и ленточные изоляторы на основе полимеров;
  • электроизоляционные лаки, эмали – растворы плёнкообразующих веществ, изготовляемые на основе органических растворителей;
  • изоляционные компаунды, в жидком состоянии твердеющие сразу после нанесения на токопроводящие элементы. Данные вещества не содержат в своем составе растворителей, по своему назначению подразделяются на пропиточные (обработка обмоток электроприборов) и заливочные составы, которыми заливают кабельные муфты и полости приборов и электроагрегатов с целью герметизации;
  • листовые и рулонные изоляционные материалы, которые состоят из непропитанных волокон как органического, так и неорганического происхождения. Это могут быть бумага, картон, фибра или ткань. Их изготавливают древесины, натурального шелка или хлопка;
  • лакоткани с изоляционными свойствами – особые пластичные материалы на тканевой основе, пропитанные электроизоляционным составом, который после затвердевания формирует пленку-изолятор.

Синтетические диэлектрики имеют важные для надежной работы приборов электрические и физико-химические характеристики, заданные конкретной технологией их производства.

Они широко используются в современной электротехнике и электронной промышленности для выпуска на рынок следующих видов изделий:

  • диэлектрические оболочки кабельной и проводниковой продукции;
  • каркасы электротехнических изделий, таких как катушки индуктивности, корпуса, стойки, панели и т.п.;
  • элементы электроустановочной арматуры – распределительные короба, розетки, патроны, кабельные разъемы, переключатели и др.

Также производятся радиоэлектронные печатные платы, включая панели, используемые под расшивку проводников.

Измерительные приборы

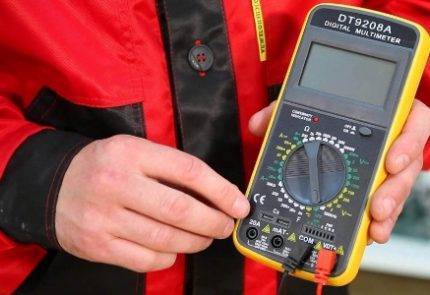

Приборы для измерения сопротивления изоляции условно делятся на две группы. Это: щитовые измерители переменного тока и малогабаритные приборы (они переносятся вручную). Первые образцы применяются в комплекте с подвижными или стационарными установками, имеющими собственную нейтраль. Конструктивно они состоят из релейной и индикаторной частей и способны непрерывно работать в действующих сетях 220 или 380 Вольт.

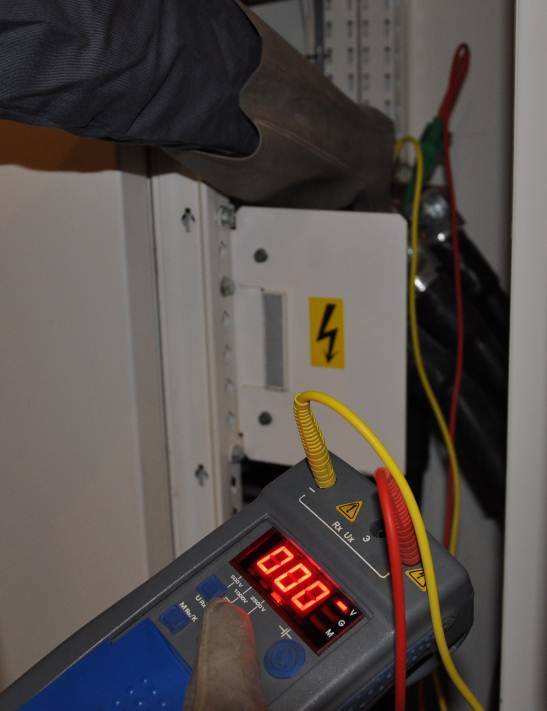

Чаще всего замеры сопротивления изоляции электропроводки организуются и проводятся с использованием мобильных устройств, называемых мегаомметрами. В отличие от обычного омметра, это прибор предназначается для измерений особого класса, основанных на оценке состояния изоляции при воздействии на нее высокого напряжения.

Известные модели этих приборов бывают аналоговыми и цифровыми. В первых из них для получения нужной величины испытательного напряжения используется механический принцип (как в «динамо-машине»). Специалисты нередко называют их «стрелочными», что объясняется наличием градуированной шкалы и измерительной головки со стрелкой.

Эти устройства достаточно надежны и просты в обращении, но на сегодня они морально устарели. Основное неудобство работы с ними состоит в значительном весе и больших габаритах. На смену им пришли современные цифровые измерители, в схеме которых предусмотрен мощный генератор, собранный на ШИМ контроллере и нескольких полевых транзисторах.

Такие модели в зависимости от конкретной конструкции способны работать как от сетевого адаптера, так и от автономного питания (один из вариантов – аккумуляторные батареи). Показания по измерению изоляции силовых кабелей в этих приборах выводятся на ЖК дисплей. Принцип их работы основан на сравнении проверяемого параметра и эталона, после которого полученные данные поступают в специальный блок (анализатор) и обрабатываются там.

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов
Цифровые приборы отличаются сравнительно небольшим весом и малыми размерами, что очень удобно при проведении полевых испытаний. Типичными представителями таких приборов являются популярные измерители Fluke 1507 (фото слева). Однако для работы с электронной схемой нужен определенный уровень квалификации, позволяющий подготовить прибор и получить при измерениях минимальную погрешность. Такой же подход потребуется и при обращении с импортным цифровым изделием под обозначением «1800 in».

Важно отметить, что проверять изоляцию кабельной продукции посредством обычных измерительных приборов не имеет смысла. Для этих целей не годится ни самый «продвинутый» мультиметр, ни любой другой подобный ему образец

С их помощью удастся провести лишь приблизительную оценку параметра, полученного с большим процентом погрешности.

Подготовка к измерениям

Подготовка к проведению испытаний изоляции сводится к выбору прибора, подходящего по своим характеристикам для заявленных целей, а также к организации схемы измерений. Наиболее подходящими для большинства случаев считаются следующие приборы:

  1. Мегаомметры типа М4100, имеющие до пяти модификаций.
  2. Измерители серии Ф 4100 (модели Ф4101, Ф4102, рассчитанные на пределы от 100 Вольт до одного киловольта).
  3. Приборы ЭС-0202/1Г (пределы 100, 250, 500 Вольт) и ЭС0202/2Г (0,5, 1,0 и 2,5 кВ).

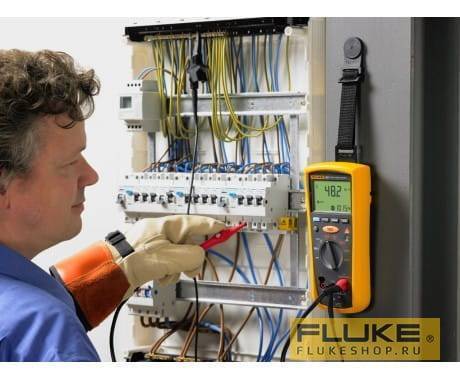

  4. Цифровой прибор Fluke 1507 (пределы 50, 100, 250, 500, 1000 Вольт).

Мегаомметр М4100

Мегаомметр-Ф-4100

Мегаомметр-ЭС-02021Г

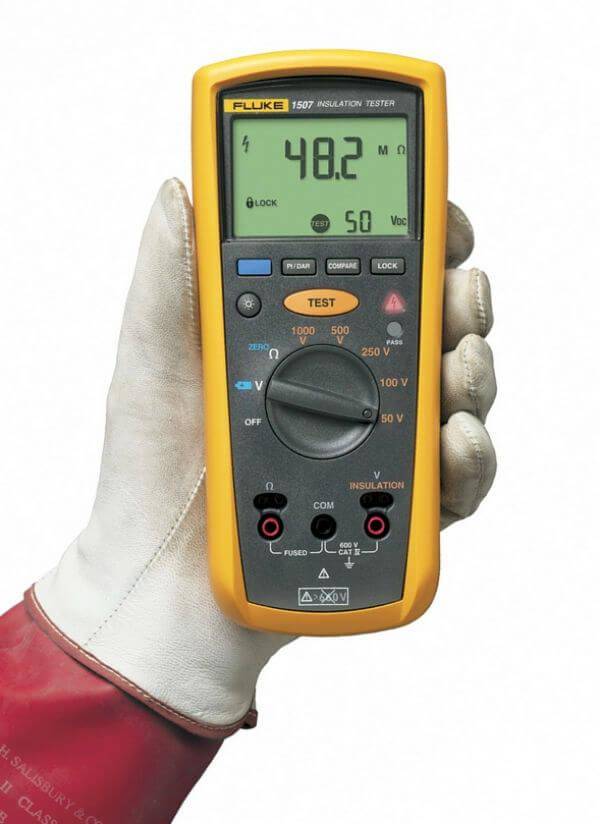

Цифровой измеритель Fluke 1507

Согласно ПУЭ перед замерами сопротивления изоляции потребуется подготовить схему присоединения мегаомметра к элементам проверяемого объекта. Для этого в комплекте измерителя имеется пара гибких проводов длиной не более 2-х метров. Собственное сопротивление их изоляции не может быть менее 100 Мом.

Отметим также, что для удобства проверки изоляции кабеля мегаомметром рабочее концы проводов маркируются, а со стороны прибора на них надеваются специальные наконечники. С ответной стороны измерительные кабели оборудуются зажимами типа «крокодил» со специальными щупами и изолированными ручками.

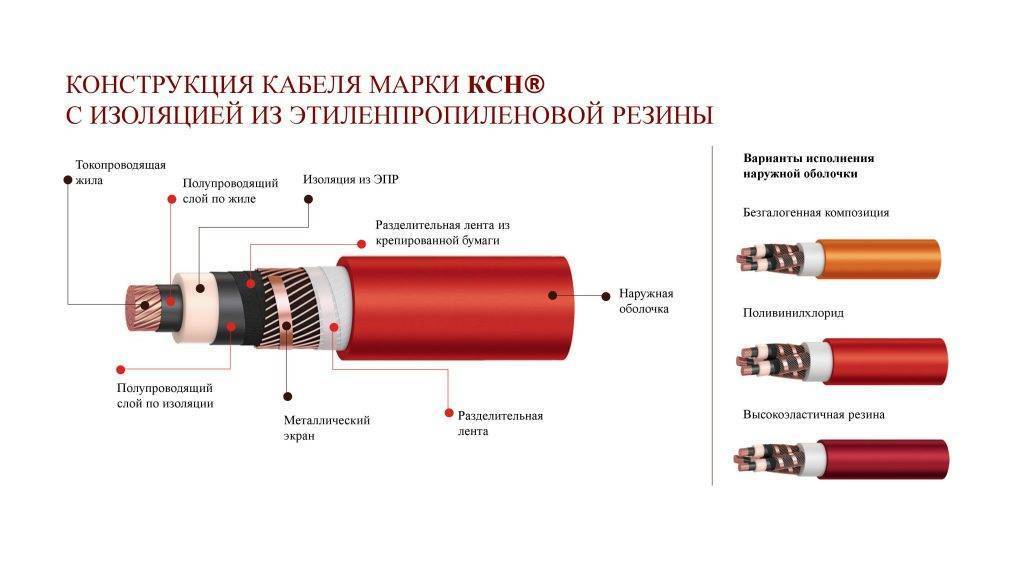

Применение резиновой изоляции

В промышленных отраслях для изоляции кабелей часто применяется резиновая оболочка. К ее положительным качествам относят:

  • Влагостойкость.
  • Эластичность.
  • Высокое сопротивление.
  • Устойчивость к высоким температурам.

Резиновая изоляция производится на основе натуральных и синтетических материалов. Качественная синтетическая оплетка обладает лучшими показателями — дольше стареет, выдерживает воздействие агрессивных химических веществ и отрицательных температур. Резина легко гнется, поэтому провода можно уложить в любых условиях. Но с течением времени резиновая изоляция стареет, трескается и начинает пропускать ток. В условиях высоких температур для изоляции рекомендуется применять вулканизированную резину. Кабели с резиновой изоляцией чаще всего применяют там, где требуется гибкость кабеля. Это питающие кабели кранов, спуски на пульты управления кран-балок. Подключение сварочных трансформаторов, как со стороны питания, так и со стороны низкого напряжения на «держак» электрода и нулевой провод.

Это интересно: Кабель ААШВ — назначение и характеристики

Важные “мелочи”

Для некоторых видов инструмента можно назвать абсолютно необходимыми два устройства – регулятор максимальных оборотов и устройство плавного пуска. При наличии устройства плавного пуска он может плавно набирать обороты пропорционально глубине нажатия на пусковую кнопку.

Одна из серьезных мелочей – муфта предельного момента, которая защищает электродвигатель от недопустимых нагрузок и увеличивает срок его службы. Самая распространенная ситуация по созданию недопустимой нагрузки, например для дрели, – заклинивание сверла в момент сверления.

Другая существенная мелочь – наличие реверсивного вращения. Это свойство будет особенно полезно для дрелей. Без реверса невозможно нарезать резьбу или вывернуть шуруп. А если дрель имеет реверс, то абсолютно необходимо и еще одно устройство – регулятор скорости вращения.

Если приобретается мощный и тяжелый инструмент, то желательно наличие в нем ограничителя пускового тока. Он более плавно набирает обороты, не “дергается” в руках и не создает ненужной нагрузки на электросеть.

Профессиональный – непрофессиональный

Профессиональный инструмент предполагает его продолжительное, иногда даже круглосуточное, использование в условиях непрерывной работы и тяжелых нагрузок. Поэтому все его узлы рассчитаны производителем для таких условий.

Непрофессиональный имеет более слабую конструкцию своих узлов и требует перерывов в работе через определенные интервалы времени.

Можно взять и професссиональный, в расчете на то, что он будет служить многие годы и десятилетия. Да, это может случиться и, скорее всего, так и будет, но за такой период времени весьма вероятна угроза его морального устаревания.

Какой проводник использовать для обустройства электропроводки в квартире

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов

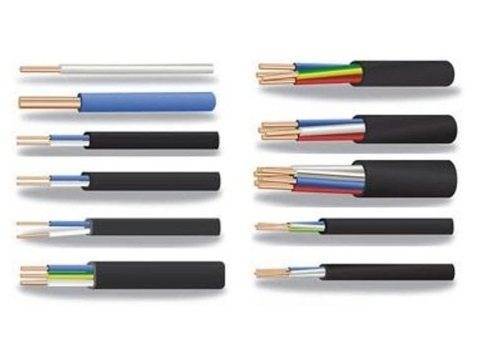

Различные сечения кабеля

В большинстве домов, построенных в середине-конце прошлого века, входные группы и внутренние коммуникации изготавливались из алюминия. Предпочтение этому металлу отдавалось по причине его низкой стоимости, что имело решающее значение в условиях массового строительства в государственном масштабе. Впоследствии такое решение сыграло свою злую роль, благодаря многочисленным недостаткам алюминия.

Наиболее неприятные свойства металла:

  1. Ломкость. Жилы ломаются уже после 2-3 сгибаний. С этим явлением приходится сталкиваться в процессе частых замен выключателей и розеток. Большая часть проводов из алюминия ломаются, стоит их несколько раз согнуть
  2. Низкая электропроводность. Из-за этого часто происходит нагревание линии и расплавление изоляции. Возникновение пожаров по этой причине не является редкостью.
  3. Окисление. Со временем на поверхности металла появляется пленка, обладающая диэлектрическими свойствами. Из-за этого соединения в контактах и скрутках теряют электропроводность. Со временем контакт может исчезнуть совсем.

Плюс алюминия с том, что он гибкий и податливый. Проволоке можно придавать любую форму, что удобно при монтаже.

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов
Медные провода устойчивы к механическим повреждениям

Достоинства меди:

  1. Упругость. Провода можно сгибать и скручивать до 100 раз, прежде чем они переломятся.
  2. Долговечность. Медь не меняет своих характеристик на протяжении всего периода эксплуатации здания, который составляет 50-100 лет.
  3. Отличная электропроводность. Благодаря этому можно использовать проводник меньшего сечения, что положительно сказывается на цене продукции.
  4. Гибкость. Это качество помогает протаскивать кабели в узких каналах, не прибегая к штроблению стен.

Помимо высокой стоимости у металла есть один минус — он окисляется и покрывается патиной, которая плохо проводит электричество. Предупредить возникновение этого явления можно заранее, пропаяв контакты оловом.

Таким образом, при выборе кабеля для розеток в квартире, нужно останавливать свой выбор на изделиях с медными жилами.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на электрооборудование трехфазного переменного тока частоты 50 Гц трехфазного (трехполюсного) и однофазного (однополюсного) исполнений на напряжения от 1 до 750 кВ, климатических исполнений У, УХЛ, ХЛ, Т, ТС, категорий размещения 1, 2, 3 и 4 по ГОСТ 15150:

а) силовые трансформаторы (в т.ч. автотрансформаторы);

б) трансформаторы напряжения (электромагнитные и емкостные);

в) трансформаторы тока;

г) реакторы:

— шунтирующие,

— токоограничивающие классов напряжения от 1 до 220 кВ,

— заземляющие дугогасящие классов напряжения от 1 до 35 кВ;

д) аппараты:

— выключатели (в т.ч. выключатели нагрузки и отделители без видимого промежутка между контактами),

— разъединители (в т.ч. разъединяющие выключатели нагрузки и отделители с видимым промежутком между контактами),

— короткозамыкатели,

— заземлители,

— комплексы аппаратов,

— предохранители классов напряжения от 1 до 220 кВ,

— комплектные распределительные устройства (КРУ), в т.ч. наружной установки (КРУН), в металлической негерметичной оболочке классов напряжения от 1 до 35 кВ,

— экранированные токопроводы классов напряжения от 1 до 35 кВ,

— комплектные трансформаторные подстанции (КТП) классов напряжения от 1 до 110 кВ;

е) конденсаторы связи классов напряжения от 35 до 750 кВ;

ж) комплектные распределительные устройства герметичные с полной или частичной изоляцией главных цепей элегазом или смесью его с другими газами (КРУЭ);

з) изоляторы:

— армированные, предназначенные для самостоятельного применения в аппаратах и распределительных устройствах, в т.ч. комплектных,

— шинные опоры,

— армированные вводы, предназначенные для применения в масляных или заполненных негорючим жидким диэлектриком трансформаторах, реакторах и аппаратах,

— вводы, собираемые из частей на баке масляных или заполненных негорючим жидким диэлектриком трансформаторов, реакторов, аппаратов и КРУЭ.

Стандарт не распространяется на:

— электрооборудование, работающее в испытательных, медицинских, рентгеновских, радиотехнических, автономных подвижных и других специальных установках;

— вентильные обмотки преобразовательных трансформаторов и преобразовательные реакторы;

— вакуумные выключатели;

— детали трансформаторов и реакторов (например, устройства переключения ответвлений обмоток и связанные с ними устройства, в т.ч. устройства переключения, поставляемые отдельно от трансформаторов), детали аппаратов (например, штанги, тяги, направляющие, изолирующие покрышки);

— изоляцию присоединения (узел вне бака трансформатора) кабеля к обмотке масляного силового трансформатора;

— последовательные и линейные регулировочные трансформаторы;

— изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор;

— изоляцию между токоведущими частями многозажимных вводов;

— электрооборудование, находящееся в эксплуатации, в части профилактических испытаний его изоляции;

— внешнюю изоляцию электрооборудования и внутреннюю изоляцию сухих трансформаторов и реакторов, подвергающуюся вредным воздействиям газов, испарений и химических отложений.

Термины, применяемые в настоящем стандарте, и их пояснения приведены в разделе .

Требования настоящего стандарта являются обязательными.

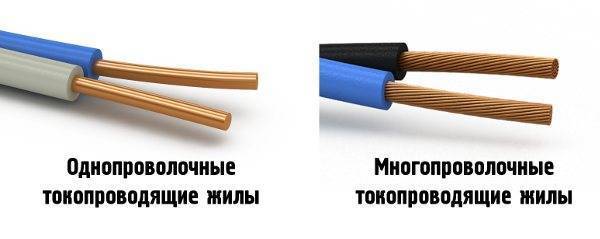

Выбор однопроволочного или многопроволочного кабеля

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов
Монолитная жила обладает жесткостью и ломкостью при многократных сгибаниях. Кабель сложно протаскивать в криволинейных каналах, так как он плохо гнется, а после этого уже не выпрямляется. Вместе с тем, цельный провод сохраняет проводимость и площадь сечения на протяжении всего своего периода эксплуатации, который может составлять до 100 лет.

Работать с многожильным проводом проще. Он гибкий, прочный и упругий, легко протаскивается в самые сложные полости. Минус состоит в том, что сечение ниток постепенно сокращается из-за окисления их стенок. Со временем патина может забрать до 50 % материала, что приведет к снижению мощности и пропускной способности линии.

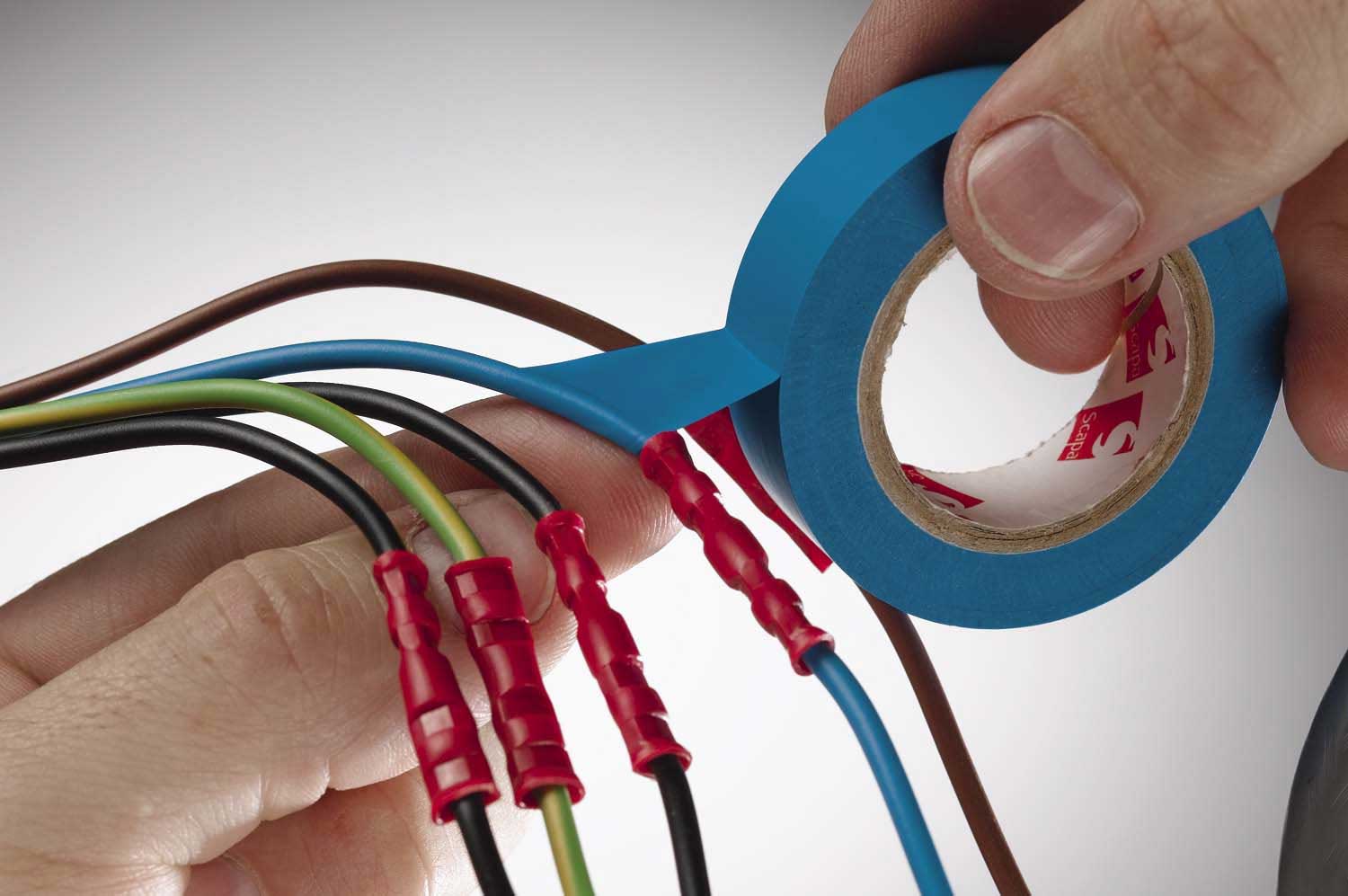

Термоусадка и ее использование

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов

Проводить изоляцию этим нехитрым способом достаточно просто. При этом следует учесть то, что трубки следует надеть до того момента, когда все провода будут соединены между собой. В случае использования медных проводов это займет не более пары минут. В последующем надевается колпачок. Производится нагрев до определенной температуры. Для этого можно использовать фен строительного назначения. В крайнем случае можно использовать обычную зажигалку. При этом материал должен максимально плотно стянуться на используемом проводе, ведь необходимо сохранить оптимальный уровень сопротивления, которого добиться сложно. Такой способ изоляции подойдет для тех случаев, когда планируется использование проводов во влажной среде (под землей или в воде).

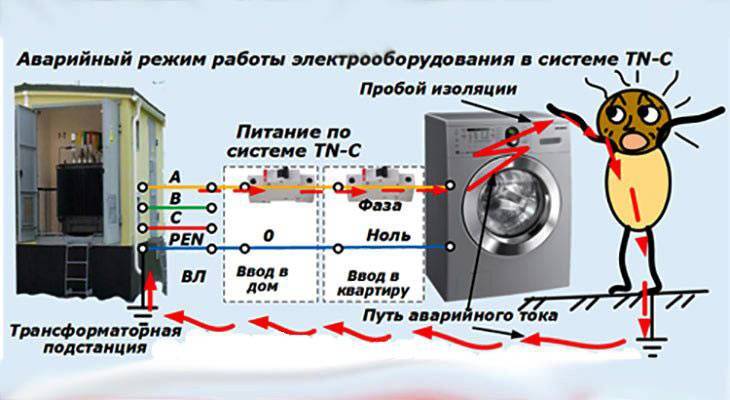

Изоляционная защита электрооборудования

Изоляционные материалы обеспечивают защиту окружающих людей и животных от электроударов. Условие одно: нужно правильно подобрать расходный диэлектрик, его форму, толщину, параметры рабочего напряжения (оно может быть разным, как и конструкция прибора).

Кроме того, существенное влияние на качество изоляторов могут оказывать производственные или бытовые условия эксплуатации сложного электротехнического устройства. Качество изоляции, толщина и степень электросопротивления должны соответствовать фактическому влиянию окружающей среды и стандартным условиям эксплуатирования.

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов
Для проверки изоляционных свойств по кабелю подают испытательное напряжение, а затем с помощью мультиметра или тестера снимают показания сопротивления изоляции электроустройства

Информация о том, как проверяют напряжение в электрической розетке, содержится в следующей статье, с которой мы рекомендуем ознакомиться.

В состав электрической изоляции может входить как определенной толщины слой диэлектрика, так и конструкционная форма (корпус), выполненная из диэлектрического материала. Диэлектриком покрывается вся поверхность токоведущих элементов оборудования или же только те токоведущие элементы, которые изолированы от других частей конструкции.

Пропитанная бумажная изоляция

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов

Для изготовления БПИ используются ленты кабельной бумаги, которые пропитываются при помощи не стекающего вещества или вязкого состава, которые применяются при резких температурных  и высотных перепадах. Присутствуют некоторые ограничения касательно совпадения лент, которые накладываются пластом, что приводит к плотному прилеганию нижней ленты к основной жиле или же экрану. В зависимости от сечения основной жилы итоговая толщина изоляции будет существенно меняться.

Если используется кабель с напряжением в 1кВ, то этот предел составит 1,2-2,4 мм, если показатель будет 6кВ, то предел будет 0,2 см. При мощности в 35кВ предел составит 0,9 см, при 20кВ 0,8 см и при 10кВ — 0,3 см. Зачастую подобный тип изоляции для кабеля используется при прокладке в грунт высоковольтных кабелей. Качественным заменителем бумажной изоляции является полиэтиленовая, которая используется все для тех же целей. Более детальную информацию можно получить, ознакомившись со стандартом ГОСТ 18410-73.

Преимущества:

  • допустим небольшой радиус изгиба;
  • превосходные изоляционные свойства;
  • низкий уровень сопротивляемости.

Недостатки:

  • низкий уровень прочности (требуется дополнительная защита);
  • высокий показатель пожарной безопасности;
  • используемая пропитка характеризуется превосходной текучестью в период воздействия высокой температуры;
  • способен впитывать влагу, что требует использования дополнительной оболочки.

Поливинилхлоридный пластикат

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов

Этот материал наиболее часто используется в качестве изоляционного материала для проводов (ПВХ). В состав, помимо полимеров, входят различные химические компоненты, которые повышают основные характеристики материала. К особенностям можно причислить высокий уровень сопротивления к электрическому току в условиях оптимального микроклимата в помещении. При повышении температуры этот показатель снижается в несколько раз. При этом стоит отметить, что рабочая температура токопроводящей жилы составляет 70⁰С, что несомненно влияет на показатель токовой нагрузки.

Это интересно: Требования к монтажу электропроводки

Способы монтажа розетки

Монтаж открытым способом

. На плоскость стены устанавливают подрозетники из термостойкого, токонепроводящего материала толщиной 10мм (текстолит, гетинакс, асбоцемент и др.), на который и устанавливают розетку данной конструкции, рассчитанной для открытого крепления. Корпус розетки снимают, подсоединяют провода, розетку привинчивают к подрозетнику и одевают корпус.

Монтаж закрытым способом

. Перфоратором с коронкой просверливают отверстие в стене, закладывают монтажную коробку на алебастр или на дюбеля, предварительно вывести в нее провода. С розетки снимают пластмассовый корпус, подсоединяют провода, и, после твердения алебастра закладывают в монтажную коробку и фиксируют, зажимая креплениями к коробке.

Нормы сопротивления изоляции для электрических цепей и установок

Нормативные показатели по допустимому сопротивлению изоляции у электроустановок вводятся отдельно для каждого электротехнического объекта отдельно. Требования к этому показателю существенно отличаются для таких типов оборудования, как:

  1. Силовой или сигнальный кабели, прокладываемые в различных условиях эксплуатации.
  2. Действующие промышленные электроустановки с рабочей проводкой.
  3. Бытовые приборы, имеющие внутреннюю разводку и оснащенные сетевым шнуром.

Основной показатель, из величины которого исходят при нормировании допустимого сопротивления изоляции – действующее в контролируемой цепи напряжение. Причем учитывается не только его абсолютное значение, но и тип питания (однофазное или трехфазное). Ниже приводится перечень некоторых электротехнических устройств и цепей с указанием соответствующего им нормы сопротивления изоляции:

  • кабельные проводки, расположенные на местностях и объектах без отклонений климатических условий от нормальных – 0,5 МОм;
  • стационарные электрические плиты –1 МОм;
  • щитовые с расположенными в них электропроводками и кабелями –1 МОм;
  • электротехнические приемники, работающие от напряжений до 50 Вольт – 0,3 МОм;
  • электромоторы и агрегаты с питающим напряжением 100-380 Вольт – не менее 0,5 МОм.

И, наконец, согласно ПУЭ для любых устройств, включаемых в электрические линии с действующим напряжением до 1 кВ, этот показатель не может быть менее 1 МОм. Определить, какое должно быть сопротивление защитной оболочки эксплуатируемого оборудования поможет изучение сопроводительной документации на конкретный образец.

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов
Допустимые значения сопротивления изоляции

Меры предосторожности

Для начала поговорим о том, какие правила нужно соблюдать при изоляции жил своими руками. Во-первых, категорически запрещается изолировать провода под напряжением. Вы должны обязательно отключить автоматический выключатель в распределительном щитке. Во-вторых, для защиты места соединения необходимо использовать только материалы, соответствующие ГОСТам для изоляций и оболочек. Простыми словами – не используйте полиэтиленовые пакеты, скотчи и прочий мусор. Например, для всеми любимой ПВХ-изоленты есть ГОСТ 16214-86, которому она должна соответствовать, и ТУ, построенные на его основе.

Изоляция выключателей: требования к изоляции бытовых и промышленных приборов

Мы крайне не советуем использовать в качестве изоляции скотч, т.к. данный материал не обладает достаточными изоляционными свойствами. Сейчас мы рассмотрим, как правильно изолировать провода в домашних условиях, а также предоставим к Вашему вниманию самые надежные изолирующие материалы.

Выводы и полезное видео по теме

Видеоролик содержит инструктаж по использованию популярной марки мегаомметра:

Небольшой видеообзор изоляционных материалов и способы защиты токонесущих частей электроустановочной фурнитуры:

Особые виды изоляции применяются при оборудовании промышленных выключателей, например, воздушного или масляного типа. В быту они не используются. Если пришлось столкнуться с нарушением работы изоляции выключателей на производстве, следует обратиться к специалистам, обслуживающим электроустановки.

Пишите, пожалуйста, комментарии, в расположенном ниже блоке. Делитесь полезной информацией по теме статьи, которая пригодится посетителям сайта. Задавайте вопросы по спорным и неясным моментам, размещайте фотоснимки.

Оцените статью
