Правильная установка газового котла настенного типа

установка газового котла настенного типа

Подготовительные работы

Первым делом открываем упаковку прибора и проверяем комплектацию, если чего-то будет не хватать, отправляемся в магазин и докупаем.

Проверяем поверхность, на которую будет установлен котёл. Если она выполнена из горючих материалов, необходимо на поверхности закрепить жаропрочное покрытие, а прибор в таком случае крепится от поверхности на расстоянии до 5 см.

Отметим, что установка газового котла Бакси своими руками на этом этапе может выполняться, так как подготовительные работы могут не входить в обязанности специалистов. Их задача исключительно подключение и монтаж.

Рекомендуется перед установкой прибора выполнить промывку внутренних трубок, в которые при транспортировке и хранении на складе мог попасть мелкий мусор и пыль. Только после выполнения этих работ можно приступать к процессу установки, которая включает в себя восемь этапов.

Перед началом всех работ сверьте номер, указанный в паспорте с номером на газовом приборе, который будет устанавливаться. Этот момент следует проверить еще при покупке. Если номера не будут совпадать, котел могут не зарегистрировать.

Установка настенного газового котла Бакси

Установить планки.
На водопроводную трубу, по которой будет выполняться подача воды, устанавливается фильтр. Если это не сделать, оборудование засорится, и понадобится покупать запчасти для газовых котлов Baxi и вызывать мастера для устранения неисправности. Фильтр должен устанавливаться между двух отсекающих кранов — это позволит выполнять его замену или чистку и при этом не сливать из системы воду.
Устанавливается коаксиальный дымоход для газового котла Бакси, после чего проверяется тяга.
С трубопроводом газовый котёл соединяется при помощи муфты, подсоединение выполняется с боковой стороны.
Подача подключается сверху, возврат внизу. Если понадобится выполнять сварочные работы, рекомендуется использовать газовую сварку. Уклон труб отопления не должен превышать 5 мм на 1 метр трубы.
Подключение прибора к системе газоснабжения выполняться должно специалистом.
Если устанавливаемое оборудование энергозависимое, то подключаем его к электросети

Важно установить стабилизатор напряжения для газового котла Baxi, наличие которого защитит прибор от скачков напряжения, замыканий и перегрева.
После подключения всех контуров, мастер выполняет первый запуск и проверяет качество работы установленного им газового котла в систему отопления.

При необходимости с целью повышения эффективности и экономичности в работе прибора, мастер может порекомендовать установить комнатный термостат для газового котла Baxi, что позволит регулировать температуру нагрева теплоносителя, исходя из параметров комнатной температуры

Как выбрать терморегулятор Бакси

Термостаты и датчики к газовым котлам Baxi производит сама итальянская фирма, поэтому лучше всего выбирать именно их. Если такой возможности нет, необходимо искать термостат, подходящий по параметрам, которые обычно указаны в техпаспортах приборов. Уместно в таких случаях воспользоваться консультацией специалиста, хорошо знакомого с брендом Baxi.

Внимание! Тщательно проверьте совместимость термостата с газовым котлом, для которого он приобретается. Помните, что устройства одной фирмы взаимодействуют друг с другом лучше всего

При выборе термостата необходимо учитывать, используется ли котёл постоянно или только время от времени. Если в доме стоит недорогая модель агрегата, которая работает редко, то достаточно простого регулятора с минимумом функций.

И наоборот, если отопление и ГВС нужны круглый год и используется дорогая модель агрегата, лучше установить программируемый терморегулятор.

А если в коттедже задействована система «умный дом», то очень кстати окажется возможность управления прибором через интернет.

Эта возможность реализована в большинстве продвинутых моделей.

Расчёт технических требований к термостату производится, исходя из требований к работе котла. Например, если хозяева утром уходят на работу и возвращаются только вечером, подойдёт термостат с программатором, который позволит снизить температуру отопления и расход горючего, пока в доме никого нет.

Критерии выбора

Выбирая датчик, следует учитывать совместимость конкретной модели с термостатом. Следует также учитывать технические параметры и условия эксплуатации приспособления.

Диапазон измеряемых температур

В диапазоне измеряемых температур от комнатной до +55ºС — +80ºС термодатчик должен быть:

  • особенно чувствительным и «откликаться» на малейшие изменения температуры;
  • с минимальной задержкой реагировать на охлаждение/нагрев контролируемой среды.

Технические особенности

Перед установкой приспособления следует учесть некоторые технические нюансы. Необходимо правильно выбрать тип устройства (погружной или закрепляемый) и обеспечить в месте локализации достаточное для монтажа пространство.

Условия измерения

Требуется создать такие условия последующих измерений, при которых негативное влияние внешних факторов на точность замеров было бы минимизировано. С целью стабильной и корректной работы устройство необходимо предохранить от попадания:

  • на корпус теплоносителя, влаги или грязи;
  • сквозняков, разместить подальше от мостиков холода;
  • солнечных лучей, защитить от постороннего нагрева;

Характеристики датчика

При выборе приспособления следует руководствоваться несколькими критериями отбора. Отбирать изделие следует с учетом основных технических характеристик и особенностей работы:

  • необходимости запитки от внешнего источника напряжения;
  • скорости отклика на изменение ситуации, передаваемого на управляющее устройство;
  • допустимого диапазона погрешности измерений;
  • возможности эксплуатации в конкретных условиях обслуживаемого объекта.

Срок эксплуатации, периоды обслуживаний, необходимость калибровок

Гарантийный срок эксплуатации термопреобразователя обычно составляет 6 месяцев с момента изготовления, а средний срок службы 8–12 лет. Периоды обслуживаний определяются производителем и приведены в сопроводительной документации на изделие. Необходимо регулярно производить температурную калибровку (верификацию) термодатчика на эталонном оборудовании. Обычно безмонтажная поверка чувствительного элемента проводится 1 раз в 4 года.

Величина выходного сигнала

Величина вырабатываемого напряжения чувствительных элементов без внешнего источника (термопар) невысокая и находится в диапазоне от микровольт до милливольт. Поэтому перед последующей обработкой выходной сигнал усиливается.

Виды

Компания выпускает оборудование, обладающее различными возможностями.

В ассортименте присутствуют:

  • Напольные и настенные виды.
  • Одно- и двухконтурные.
  • Турбированные и атмосферные (с закрытой или открытой горелкой).
  • Чугунные, медные и нержавеющие теплообменники с разными возможностями и КПД.

Такое обилие вариантов позволяет пользователям подобрать оптимальную установку, соответствующую потребностям данного помещения.

ВАЖНО!

Котлы компании Бакси изначально производятся с расчетом работы на природном газе, но в любое время они могут быть перенастроены на сжиженный газ, для чего надо поменять форсунки газовой горелки.

Указания по уходу, Общие сведения, Проверки перед установкой котла

  • Изображение
  • Текст

Luna 3 Comfort руководство для технического персонала

9газовые настенные котлы10. Указания по уходу

Для поддержания эффективной и безопасной работы Вашего котла в конце каждого сезона его должен проверить квалифицированный специалист. Качественное обслуживание обеспечивает долгий срок службы и экономичную работу системы. Внешнее покрытие котла нельзя чистить абразивными, едкими или легковоспламеняющимися моющими средствами (такими как бензин, спирт и т.п.). Перед чисткой всегда отключайте агрегат от сети (см. раздел 6)

11. Общие сведения

Нижеследующие указания и замечания составлены для того, чтобы помочь квалифицированному специалисту проводить без ошибок установку и техническое обслуживание. Указания относительно розжига котла и его работы приведены в разделе «Руководство для пользователя». Установка, техническое обслуживание и проверка работы домашних газовых устройств должны производиться только квалифицированным персоналом и в соответствии с действующими нормами.

Обратите внимание:

этот котел можно подключать к любому типу радиаторов и теплообменников, используя однотрубную,

двухтрубную или лучевую систему. Вы можете располагать секции в системе отопления обычным образом, учитывая при этом данные из раздела 24 — «Характеристики расход/напор».

части упаковки (пластиковые мешки, пенопласт и пр.) держите вне досягаемости детей, поскольку они являются

источником потенциальной опасности

первый пуск котла должен проводить квалифицированный специалист.

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в торгующей организации. Зная местные условия, параметры электро-, газо-, и водоснабжения, обслуживающая организация вправе требовать установку дополнительного оборудования (стабилизатор напряжения, умягчитель воды и т.д.)

12. Проверки перед установкой котла

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. До установки котла необходимо: а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) котла.

б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.

в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.

Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:

1. Система ГВС:

1.1 если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО

3

на 1 литр воды) следует установить

полифосфатный дозатор или подобную систему для умягчения воды, которая соответствует действующим нормативам.

1.2

система ГВС должна быть тщательно промыта после установки аппарата и перед его использованием.

1.3

для надежной работы и удобства обслуживания настоятельно рекомендуется устанавливать на входной трубе

холодного водоснабжения запорный кран с фильтром.

2. Система отопления2.1 новое оборудование: Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные отложения или загрязнения (кусочки обшивки, спайки, и т.п.), используя для этого вещества, имеющиеся в свободной продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из

Как часто он должен включаться?

Частота включения котла зависит от нескольких факторов:

  • Мощность агрегата.
  • Правильность настроек котла.
  • Наличие комнатного термостата.

При чрезмерной мощности установка быстро нагревает ОВ и отключается. Циркуляционный насос обеспечивает поступление новых порций остывшего теплоносителя, датчик температуры срабатывает и запускает котел вновь.

Мощность можно понизить программным способом. Также необходимо перенастроить котел, в частности — увеличить параметр F11 (время ожидания до повторного запуска) до максимума, который составляет 10 минут.

Использование термостата позволяет значительно увеличить время между запусками агрегата, поскольку воздух остывает и нагревается гораздо медленнее.

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Статья по теме: Пуэ прокладка кабелей в земле

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

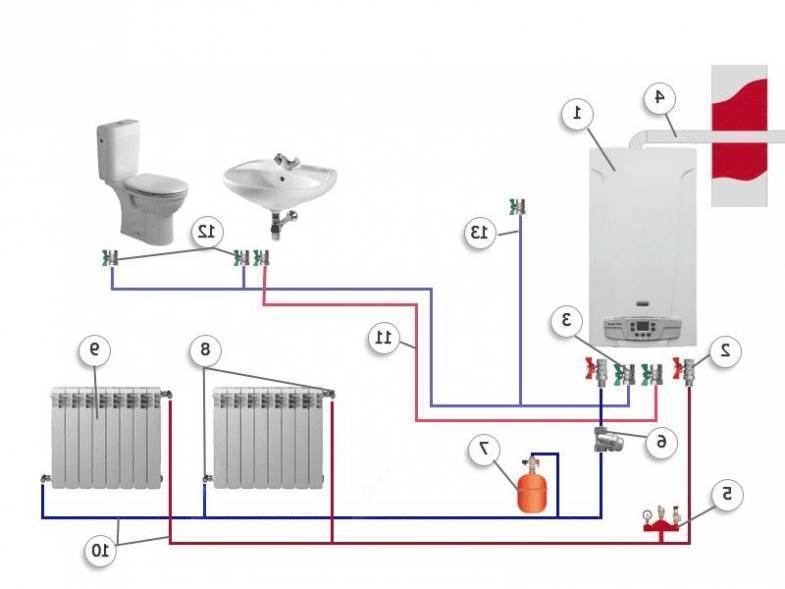

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию.

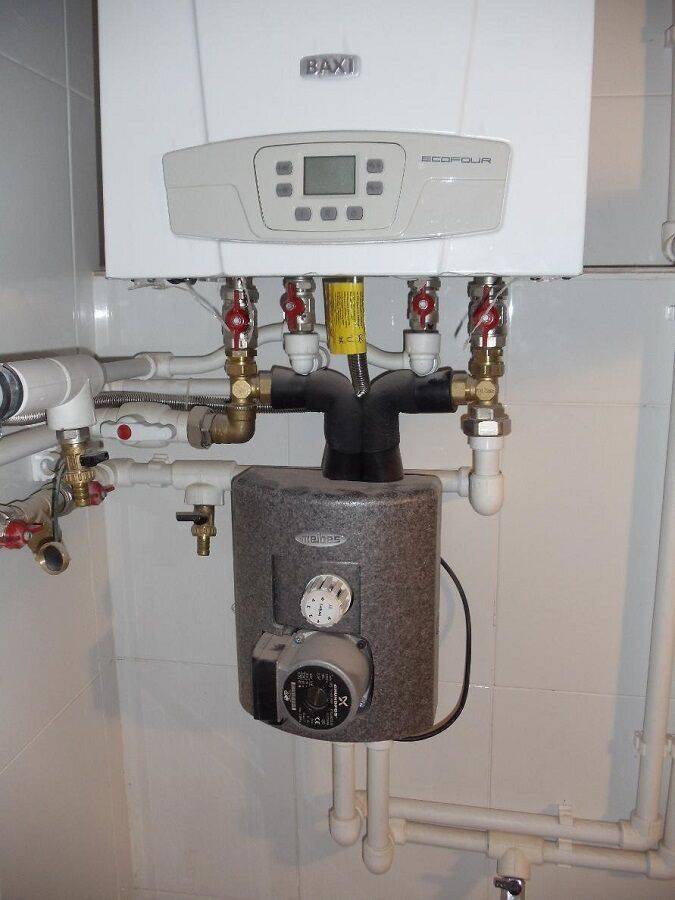

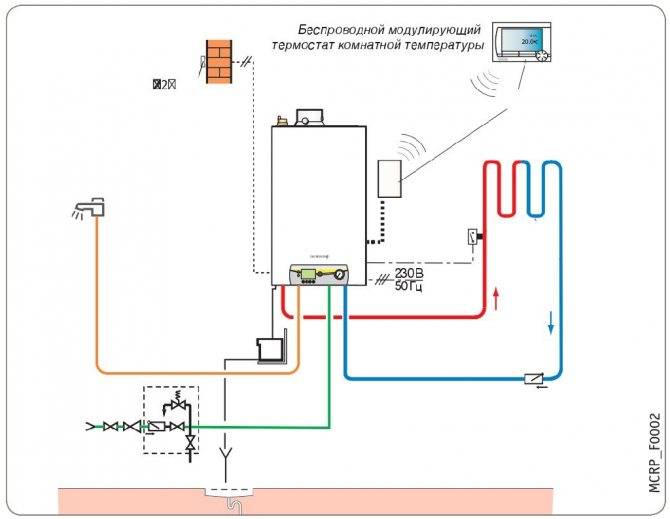

СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

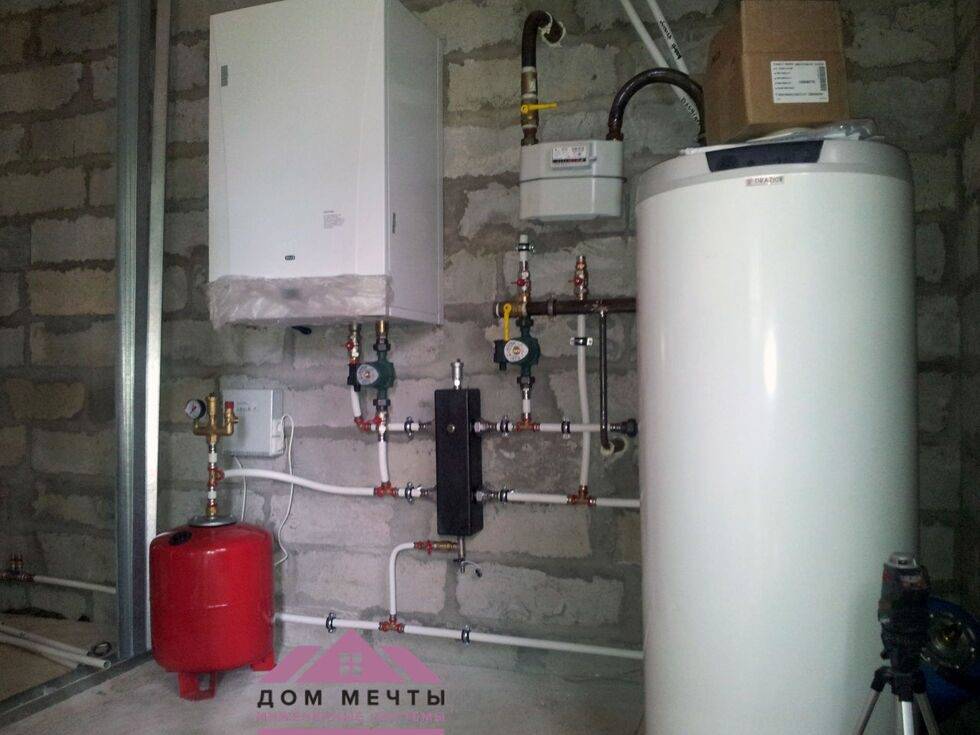

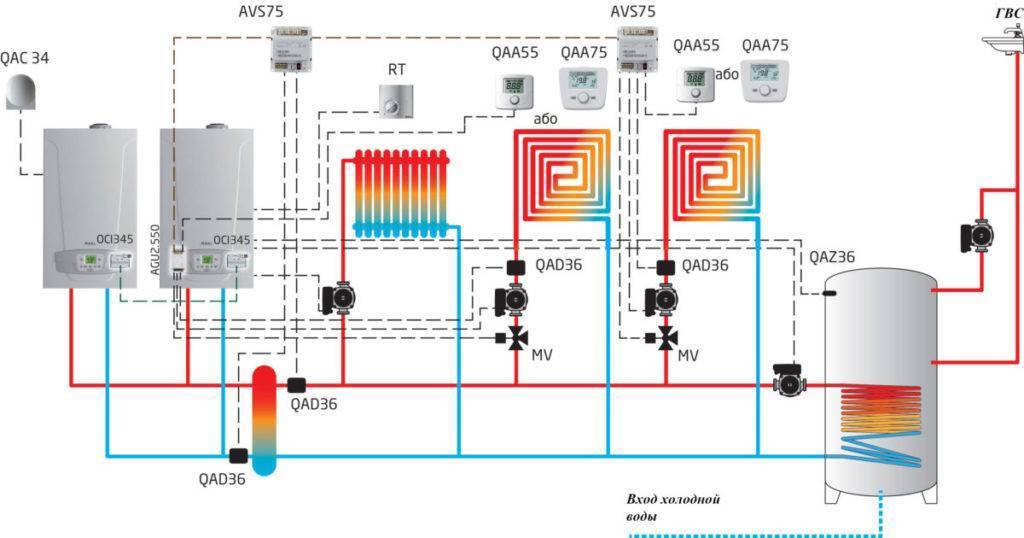

Схема обвязки газового котла с бойлером

Основной патрубок теплообменника (дополнительного) соединяется с водопроводной системой, 2-й патрубок подсоединяется к нагревательному оборудованию. Электробойлер со смесителями соединяется при помощи трубопровода.

Предлагаемая схема обвязки особенно выгодна в следующих случаях.

Всегда имеется ГВС требуемой температуры, которая поддерживается встроенным в агрегате специальным нагревателем.

Схема обвязки котла с бойлером

  • Стабильность и качество подачи ГВС, но при условии, что бойлер подобран правильно относительно объема.
  • Повышается экономия на затратах топлива, поскольку вода в прибор поступает подогретой.
  • Отсутствие перебоев в работе отопительной системе.

ВАЖНО! Организовать отопительную систему можно различными способами, но вне зависимости от выбранного варианта все работы должны быть произведены с учетом требований опытным специалистами. С особой ответственностью

Необходимо подойти к решению вопроса выбора газового котла относительно мощности, способа установки, других параметров

С особой ответственностью. Необходимо подойти к решению вопроса выбора газового котла относительно мощности, способа установки, других параметров.

Что касается теплоносителя, то подойдет для использования вода или антифриз. В первом случае потребуется обязательно установить фильтр грубой очистки на участке трубопровода, где соединяется водопроводная труба с отопительной системой.

Если вы остановите выбор в пользу двухконтурного газового прибора, доверите процесс его установки и выполнение обвязки опытным специалистам, то в процессе эксплуатации системы отопления не придется столкнуться с такими неприятностями, как: нехватка ГВС, образование протечек/утечек теплоносителя, сбои в работе, некачественное отопление.

Поэтому не экономьте, обращайтесь к специалистам, силами которых все будет выполнено быстро, качественно, благодаря чему отопительная система в вашем доме многие годы будет радовать стабильностью, надежностью, экономичностью эксплуатации.

Вы приобрели новый отопительный агрегат, намереваясь самостоятельно установить и подключить к теплосети частного дома. Монтаж и обвязка котла выполняется различными способами, зависящими от используемого энергоносителя, типа трубной разводки и наличия дополнительного оборудования:

  • буферной емкости;
  • бойлера косвенного нагрева;
  • второго теплогенератора.

Чтобы помочь вам правильно обвязать котел с системой отопления своими руками, предлагаем рассмотреть существующие варианты подключения, затем выбрать подходящую схему.

Засорение систем

Грязь и отложения в системе отопления могут появиться не только из водопровода (там нужно установить сетчатые фильтры) или из-ща разложения тосолов. Даже при монтаже новых элементов и пуске системы без промывки фильтры могут засоряться: при производстве многих элементов отопительной системы используются различные технологические смазки, присыпки и т.п. А их количество во время монтажа может только увеличиться. Потому перед запиткой системы и ее соединением с котлом, нужно ее промыть.

Аналогичная процедура (промывка) должна проводиться периодически – при замене антифризов или просто в целях профилактики.

Основные коды ошибок и их расшифровка

Ошибки котлов Baxi (Бакси) — это определенные отклонения от номинального режима работы, которые фиксируются датчиками и выдаются на дисплей агрегата в виде числового кода с буквой e (Error).

Рассмотрим их внимательнее:

Код ошибки Тип неисправности Решение
Е01-02 Отсутствие теплоносителя в системе (сбой работы датчика протока) Подпитка системы, замена датчика
Е03 Отсутствие пламени Прочистка форсунок, подача газа, ремонт системы розжига
Е04 Ложное свидетельство о наличии пламени (пробой искры на датчик) Удаление капель воды с платы, изоляция или замена датчика
Е05 Обрыв датчика температуры ОВ Восстановление контакта
Е06 КЗ датчика температуры ОВ Замена датчика
Е07 Обрыв датчика температуры ГВС Восстановление контакта
Е08 КЗ датчика температуры ГВС Замена датчика
Е09 Отказ вентилятора Ремонт или замена устройства
Е10 Сбой в работе системы дымоудаления Прочистка дымохода, восстановление рабочего состояния системы дымоудаления
Е13 КЗ датчика протока ОВ Замена датчика
Е15 Неисправность или отказ платы управления Ремонт или замена платы
Е16 Превышение допустимой температуры нагрева котла Очистка теплообменника от накипи, подпитка системы водой
Е18 Перегрев датчика дымоудаления Ремонт или замена датчика
Е27 КЗ или обрыв датчика давления воздуха Замена датчика

Требования к электропитанию

Котлы Бакси энергозависимые и могут работать только при наличии электроэнергии с напряжением 220В. Электронное оборудование агрегата практически не переносит скачков напряжения в сети, поэтому специалисты рекомендуют устанавливать перед котлом стабилизатор напряжения.

Также потребуется установить УЗИП, защищающий котел от импульсных токов при включении рядом мощного электрического оборудования либо во время грозовых атмосферных воздействий.

Не менее важно для безопасности работы оборудования и обслуживания выполнить систему заземления двухконтурного котла с потенциалом между заземлением и нейтралью 0,5 В. При неверном заземлении на заземляющей планке будет присутствовать постоянный потенциал, что приводит к сбоям во время розжига частым отключениям котла

Это станет причиной того, что воздух остывает в помещениях и в доме будет холодно

При неверном заземлении на заземляющей планке будет присутствовать постоянный потенциал, что приводит к сбоям во время розжига частым отключениям котла. Это станет причиной того, что воздух остывает в помещениях и в доме будет холодно.

Котлы с открытой камерой горения: дымоход и приток воздуха

Чтобы оборудование работало нормально, а не отключалось по недостаточной тяге, на выходе котла должно создаваться разряжение не менее 3 Па, а лучше – 5 Па. Потому нельзя использовать зауженный дымоход: его диаметр должен быть чуть больше размеров выходного патрубка.  При проектировании дымовой трубы нужно чтобы на выходе котлы был вертикальный участок высотой не менее двух его диаметров или не менее 0,5 метра.

При выводе трубы на кровлю она должна возвышаться над коньком не менее чем на 0,5 метра. Сам дымоход может иметь не более трех колен под 90o, а максимальная протяженность горизонтального участка – 3 метра. Для лучшей тяги нужно обеспечивать уклон в сторону вертикального участка дымохода – по 1 см на каждый метр горизонтального участка.  Общая высота дымохода от горелки до его верхушки должна быть 4-5 метров.

Если дом находится рядом с более высоким зданием, необходимой тяги добиться бывает невозможно. Проблему решает использование турбированных котлов с закрытой камерой горения.

Для стабильной работы котла требуется правильно устроенный дымоход (для увеличения размера кликните по картинке)

Для нормального розжига котлов с открытой камерой горения необходимо достаточное количество кислорода. Для этого в помещении, где установлен котел,  должна быть хорошая вентиляция и тяга. При недостатке воздуха при розжиге котла слышен хлопок. Что нужно для хорошей тяги – описано выше, а для подачи воздуха можно устроить забор его с улицы с выводом решеток в районе нахождения горелки.

Если приток воздуха на достаточном уровне создать достаточно сложно, использовать желательно оборудование с закрытой камерой сгорания и принудительным отводом продуктов сгорания – турбированные котлы.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Что делать если внезапно отключили электроэнергию?

ИБП для газового котла Бакси

Многие, чтобы обезопасить себя и своё дорогостоящее оборудование, устанавливают генераторы. Безусловно, это хороший выход. Но существует намного более простое и менее затратное решение вопроса.

Всё что требуется, это установить пяти процентный тиристорный стабилизатор Штиль мощностью 1,2 кВт и SmartUps 1000. Далее, 24-х вольтовый внутренний аккумулятор, установленный в бесперебойнике, заменяем двумя автомобильными аккумуляторными батареями на 12В, каждый из которых имеет ёмкость по 75 А/ч. Аккумуляторы между собой соединяем последовательно. В итоге, мы получаем дополнительный запас энергии 150А/ч.

Отметим, что при работе вентилятора, циркуляционного насоса и котла на полную мощность заряда батарей хватит примерно на 11–12 часов работы, чего вполне достаточно чтобы аварийная ситуация была решена.

Устройство котлов Бакси

Рассмотрим базовое устройство котла Baxi. Схема принципиальная напечатана в инструкции по эксплуатации к каждой конкретной модели, но основные узлы будут одинаковы.

Вверху расположен дымоход. Сразу под ним установлен вентилятор с трубкой Вентури и вытяжной колпак для вывода продуктов сгорания. Ниже находится первичный теплообменник, имеющий вид радиатора и змеевика, чуть левее предохранительный термостат и датчик температуры отопления NTC.

По центру располагается камера сгорания, внутри которой стоит горелка и электроды розжига и ионизации пламени. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

С правой стороны из теплообменника выходит вниз труба, подключенная к расширительному баку и циркуляционному насосу. Насос оснащен автоматическим клапаном стравливания воздуха. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

С левой стороны опускается труба, на которой установлено гидравлическое реле давления и предохранительный клапан на конце. Из нее выходит вода в отопительную систему. Между собой эти трубы соединены автоматическим байпасом.

В двухконтурных моделях дополнительно установлен вторичный пластинчатый теплообменник, датчик приоритета ГВС и трехступенчатый клапан. Серии моделей Бакси Луна 3 Combi и Nulova 3 оборудованы бойлером косвенного размера небольшого объема.

Котлы Main 5 оснащены битермическим теплообменником, который одновременно греет и проточную воду и теплоноситель. Реализовано это за счет того, что внутри трубки, по которой течет жидкость из системы отопления, есть еще одна трубка меньшего диаметра, по которой протекает водопроводная вода.

Спереди установлена электронная плата управления. В электросхеме, напечатанной в руководстве по эксплуатации, показано к каким местам на ней подключены все элементы и датчики котла. По ней можно разобраться, как работает электрическая часть оборудования.

Снаружи установлен стальной кожух, на котором снизу стоит электрическая панель управления с кнопками включения и выбора режима работы. В современных моделях устанавливается дисплей для вывода технических данных и кодов ошибок в случае неисправности.

Основные настройки газовых котлов

Запустить газовый котел серии Baxi ECO можно следующим образом:

  • открыть газовый кран;
  • установить переключатель режимов на летнее или зимнее время;
  • открыть запорные краны системы отопления и ГВС, а затем зажечь горелку;
  • чтобы увеличить температуру, регулятор следует повернуть вправо, чтобы уменьшить – влево.

При первом пуске отопительного прибора он может включиться не сразу – пока выйдет воздух из газовых труб. Поэтому, если с первого раза розжиг не произошел, следует повторить попытку несколько раз.

При работе в летнем режиме газовый котел обеспечивает только производство горячей воды. Также в этом режиме будут активны защита от замерзания и антиблокировка насоса.

Регулировать температуру отопления можно с помощью подключенного термостата или ручки на панели.

Обратите внимание! На модели 1.240 Fi регулятора ГВС нет. Газовый клапан агрегата оснащен электронной системой регуляции отопления, действующей в зависимости от положения температурного регулятора и количества выбираемой из кранов воды. Газовый клапан агрегата оснащен электронной системой регуляции отопления, действующей в зависимости от положения температурного регулятора и количества выбираемой из кранов воды

Газовый клапан агрегата оснащен электронной системой регуляции отопления, действующей в зависимости от положения температурного регулятора и количества выбираемой из кранов воды.

Для экономии электроэнергии и газа летом рекомендуется устанавливать рукоятку в положение «Комфорт».

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Как обвязывать котлы на твердом топливе

Схема подсоединения дровяного теплогенератора призвана решить 3 задачи (помимо снабжения батарей теплоносителем):

  1. Предотвращение перегрева и закипания ТТ-котла.
  2. Защита от холодной «обратки», обильного выделения конденсата внутри топливника.
  3. Работа с максимальным КПД, то есть, в режиме полноценного горения и высокой теплоотдачи.

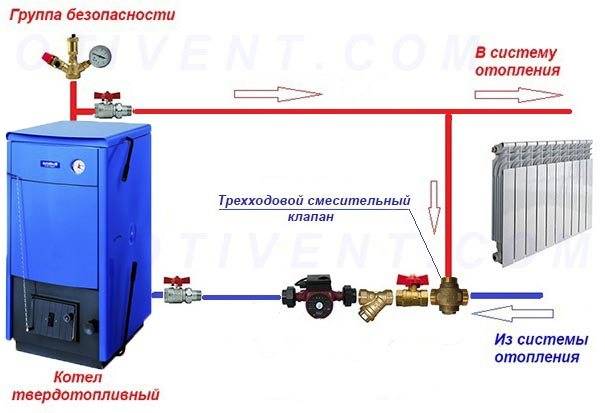

Представленная схема обвязки твердотопливного котла с трехходовым смесительным клапаном позволяет защититься от конденсата в топке и вывести теплогенератор на режим максимальной эффективности. Как это работает:

  1. Пока система и отопитель не прогреты, насос гоняет воду по малому котловому контуру, поскольку трехходовой вентиль закрыт со стороны радиаторов.
  2. Когда теплоноситель нагревается до 55—60 градусов, настроенный на указанную температуру клапан начинает подмешивать воду из холодной «обратки». Теплосеть загородного дома постепенно прогревается.
  3. По достижении максимальной температуры клапан полностью закрывает байпас, вся вода из ТТ-котла уходит в систему.
  4. Установленный на обратной линии насос прокачивает воду через рубашку агрегата, не давая последнему перегреться и вскипеть. Если поставить насос на подаче, камера с крыльчаткой может заполниться паром, перекачивание прекратится и котел гарантированно закипит.

Принцип нагрева с помощью трехходового вентиля применяется для обвязки любых теплогенераторов на твердом топливе – пиролизных, пеллетных, прямого и длительного горения. Исключение – гравитационная разводка, где вода движется слишком медленно и не провоцирует выпадение конденсата. Клапан создаст высокое гидравлическое сопротивление, препятствующее самотеку.

Меню вывода информации о работе котла Baxi на дисплей

На дисплее котла Baxi, в информационном меню, обозначение первой строки А00 попеременно сменяется значением параметра этой строки — 35 ºС .

Для вывода меню информации о работе котла на дисплей, расположенный на передней панели котла, нажимать не менее 6 сек кнопку «i».

Функция «INFO» активируется и на дисплее появляется обозначение первой строки информационного меню «А00», которая сменяется отображением параметра — температуры.

Для перемещения по строкам информационного меню нажимают на кнопки (кран +/-).

BAXI Main Four |Baxi Eco Four | BAXI Four Tech:

Строка A00: действующее значение (ºС) температуры горячей бытовой воды (система ГВС);

Строка А01: значение (ºС) температуры на улице (при подсоединенном датчике уличной температуры);

Строка А02: Мгновенная величина (%) сигнала управления газовым клапаном;

Строка А03: значение (%) мощности (MAX R);

Строка А04: заданное значение (ºС) температуры на подаче в систему отопления;

Строка А05: действующее значение (ºС) температуры воды на подаче в систему отопления;

Строка А06: заданное значение (ºС) температуры горячей бытовой воды;

Строка А07: значение % уровня пламени (0 – 100%);

Строка А08: текущее значение (л/мин х 10) расхода горячей бытовой воды;

Строка А09: последняя ошибка, обнаруженная в работе котла.

BAXI Main 5:

A00: текущее значение температуры воды на подаче в контур отопления (°C);

A01: текущее значение температуры горячей бытовой воды (°C);

A02: текущее значение наружной температуры, в °C (при подключенном датчике уличной температуры);

A03: текущее значение температуры отходящих газов (°C);

A04: мгновенное значение сигнала управления газовым клапаном (%);

A05: показатель мощности, в % (MAX CH);

A06: заданное значение температуры отопительной воды (°C);

A07: заданное значение температуры горячей бытовой воды (°C);

A08: последнюю неисправность в работе котла;

A09: не используется; A10: не используется.

Функция “INFO” остается активной в течение 3 мин. Для выхода из данного режима раньше этого времени нажимать не менее 5 сек кнопку «i» или отключить электропитание котла.

Выводы и полезное видео по теме

Этапы монтажа, подключения и настройка котла от Baxi наглядно продемонстрирует следующий видеоролик:

Сведения о процессе монтажа настенного котла Бакси и правилах его подключения нужны для контроля приглашенных исполнителей. К сожалению не все из них радуют добросовестным отношением к работе и знанием всех нюансов. Если владелец использующего газ агрегата заботится о собственной безопасности и нормальной работе прибора, изложенная нами информация не будет лишней.

Хотите рассказать о том, как монтировали и настраивали котел с логотипом Бакси в вашем доме или на даче? Располагаете полезной информацией по теме, которая пригодится будущим владельцам агрегата? Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.

Выводы и полезное видео по теме

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

Оцените статью
