Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Содержание

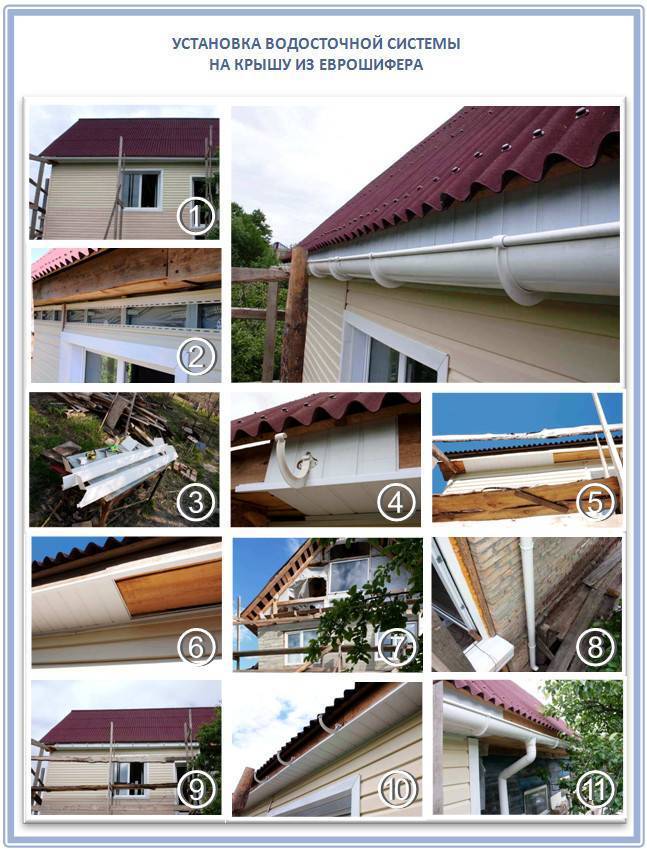

Монтаж водостоков своими руками.

Водосточная система дома должна монтироваться в соответствии с общепринятыми правилами. Правильно смонтированные водосточные желоба, позволят избежать проблем с уменьшением пропускной способности всей системы.

Первоначально монтируются крюки крепления желобов. Их шаг не должен превышать 60 см. Бывают ситуации, когда шаг крепежных крюков совпадает с шагом обрешетки кровли. Это будет способствовать более прочному их креплению. В этом случае рекомендуется монтировать крюки именно под обрешетку.

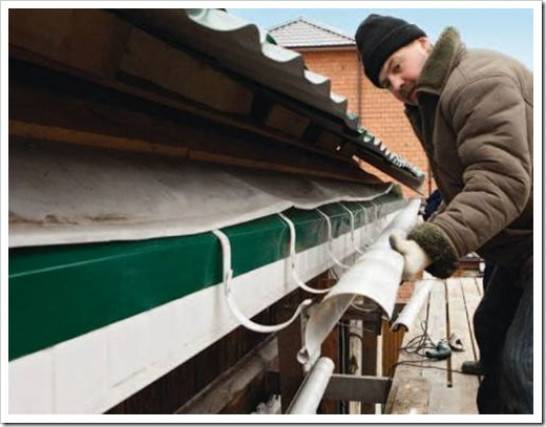

Когда крюки полностью установлены, можно производить крепление желобов. Они устанавливаются наружной стороной в острие крюка, а другая сторона желоба защелкивается на специальные отводы.

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Между собой желоба крепятся соединителями с уплотнительной резинкой (металлические желоба могут заклепываться между собой по бокам).

Если дом длинный, тогда на каждые 8 м. нужно устанавливать сливную трубу с воронкой, а в желобе проделывать отверстие для слива воды в воронку и вывода ее на безопасное расстояние от строения.

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

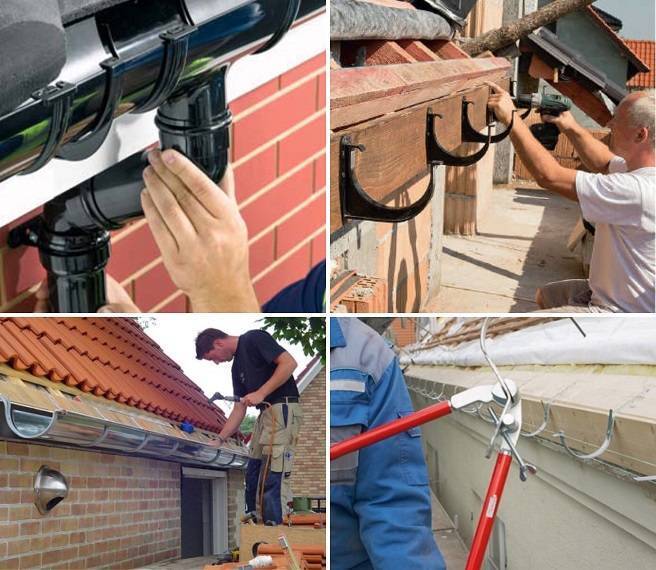

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Правила и этапы монтажа водосточной системы

Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.

Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.

Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.

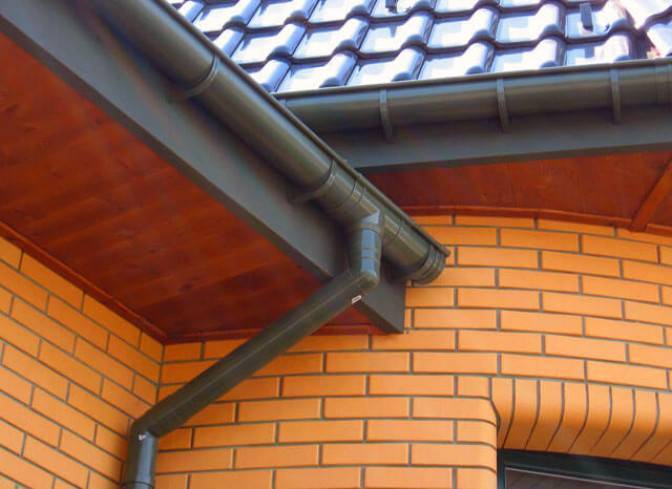

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки
Наглядный пример по количеству размещенных сливных стояков

Касаемо количества стояков. Максимальное расстояние между ними – 12 м.

  1. Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
  2. Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
  3. Длина свеса более 24 м, монтируются три водосточных стояка.

Касаемо остальных элементов водосточной системы.

  1. Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
  2. Количество воронок и сливов определяется количеством стояков.
  3. Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
  4. На каждый скат ставиться по две заглушки на лоточную конструкцию.
  5. На каждый стояк устанавливается по два отвода.
  6. Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.

    Схематическое расположения стоков для различных видов кровли

Размеры элементов водосточной системы

Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.

Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.

Площадь ската, м² Диаметр жёлоба, мм Диаметр трубы, мм
до 30 90–100 75
30–50 100–120 87
50–125 120–150 100
больше 125 150–200 110

Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.

Подготовка инструментов

Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.

Итак, потребуется:

  • ножовка по металлу;
  • ножницы по металлу;
  • перфоратор для сверления стен под крепление стояков;
  • шуруповёрт
  • длинный шнур, рулетка, карандаш;
  • уровень, отвес;
  • плоскогубцы;
  • киянка, молоток;
  • стремянка.

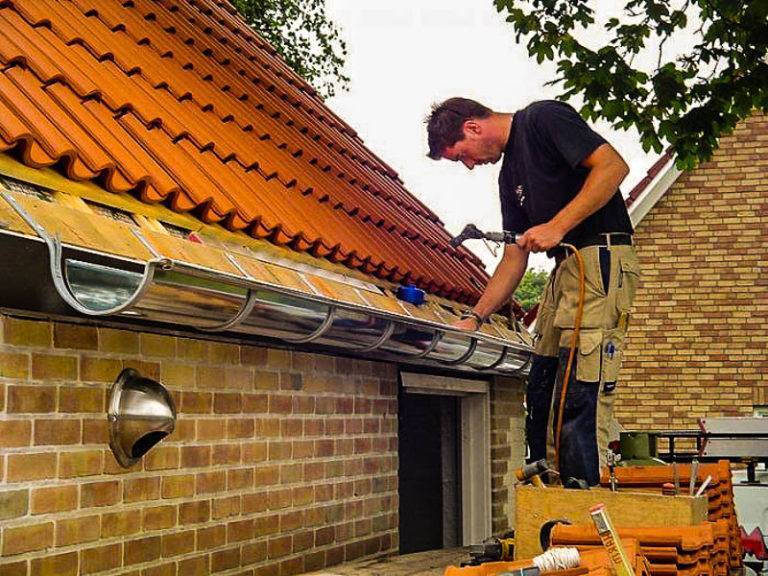

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки
Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.

Как устанавливать и крепить отливы

Прежде, как установить водоотливы на крышу, кронштейны крепят на стропила до укладки гидроизоляционного слоя. Только в случае, когда у кровли нет свеса или он небольшого размера, тогда отливы на крышу фиксируют на стене или на карнизной доске.

Обычно водоотливы для крыши устанавливают в такой последовательности:

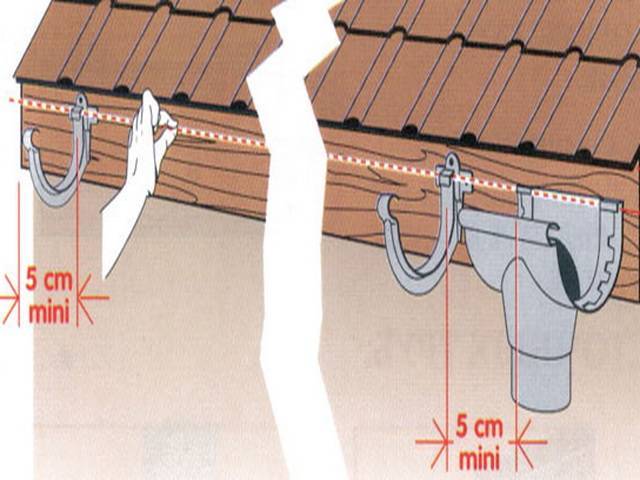

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

  1. После завершения сооружения стропильной системы по низу ската натягивают шнурок с учетом уклона желоба.
  2. На обрешетке с шагом 50-70 сантиметров фиксируют кронштейны.
  3. Если водоотвод медный или оцинкованный и имеет большой вес, обрешетку в месте фиксации кронштейнов нужно усилить досками размером 50х150 миллиметров.
  4. После завершения крепления кронштейнов приступают к монтажу отлива. Модули желобов помещают в крепежные элементы, стыкуя их между собой. Места соединения с целью гидроизоляции обрабатывают герметиком.
Популярные статьи  Розетки в столешницу: разновидности, как выбрать и инструкция по монтажу

Наиболее распространенные ошибки при монтаже водосточных систем

При самостоятельном монтаже системы водостока необходимо тщательно придерживаться технических рекомендаций на каждом из этапов.

Это поможет избежать часто встречающихся ошибок:

  • расстояние между кронштейнами не должно превышать 60 см, что бы избежать прогибов при максимальной нагрузке на систему водостока;
  • нельзя пережимать хомутами трубу, что бы дать ей возможность расширяться или сужаться под воздействием температуры окружающего воздуха;
  • если геометрия дома содержит внутренние углы, в которых может быть расположена труба слива, за которой в дальнейшем достаточно трудно ухаживать и проводить профилактические мероприятия, и есть возможность перераспределения потоков воды с крыши, то лучше избежать ее установки внутри и перенести на наружные углы или расположить посередине.

Наличие водостока обеспечивает отвод воды с кровли, защищает фасад стен, но окончательный вывод воды может обеспечить обустройство такой системы, как ливневая канализация.

Выбор расположения стоков и необходимый инструмент для установки водосточной системы

На выбор места для стоков воды оказывает влияние длина свеса кровли. Если свес крыши имеет длину до 10 метров – необходимо установить один сток, при длине крыши, превышающей 10 метров, применяют два стока.

Расположение и монтаж стоков зависит от вида крыши и для правильной установки своими руками можно воспользоваться схемой, приведенной ниже.

Чтобы установить водосток своими руками понадобится следующий инструмент :

  • ватерпас (гидравлический уровень);
  • инструмент для загиба крюков;
  • веревка, рулетка, карандаш;
  • ножовка по металлу;
  • заклепочные клещи;
  • дрель с аккумулятором или шуруповерт;
  • металлический и резиновый молоток;
  • клещи;
  • ножницы по металлу.

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки
Греющий кабель внутри желоба водосточной системы Источник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

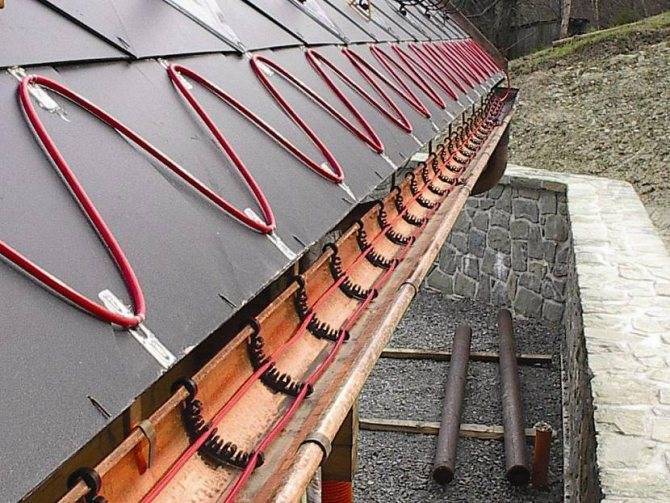

Греющий кабель на свесе крыши Источник tiu.ru

Как правильно установить водостоки на крыше ↑: другие возможные способы

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

  • Кронштейны для крыши мансардного типа можно фиксировать непосредственно на стены после тщательного выполнения замеров и последующей разметки.
  • На подшивке из софитов необходимой ширины кронштейны закрепляют на Г-образные металлические профили, которые прикручены к обшивке из софитов.
  • При отсутствии лобовой доски либо, если софит достаточно узкий, используют специальные штыри из металла, имеющие заостренный конец. Они могут иметь прямую или Г-образную форму. В стене кирпичной кладки или из бетона предварительно просверливают отверстие подходящего диаметра и заполняют его раствором из бетона, затем вбивают штырь. После полного схватывания раствора можно начать установку желобов.

https://youtube.com/watch?v=bcAOFTDAkUI%3F

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

  1. Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
  2. Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
  3. Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Некоторые особенности полимерных систем

По сравнению с металлическими водосточными конструкциями, системы из полимеров привлекают экономичностью монтажа и упрощённой сборкой.

Между тем пластик обладает свойствами изменения структуры в условиях колебаний температуры окружающей среды. Поэтому для всех, кто решится делать водосток для крыши частного дома своими руками, эти свойства материала следует иметь в виду и применять методику монтажа с компенсацией теплового расширения.

Компенсация теплового расширения/сжатия достигается, например, неполной вставкой гладких концов труб в раструбные части. Также неплотная затяжка обода крепёжных хомутов деблокирует осевой сдвиг деталей в результате теплового расширения.

Желательно ограничивать применение клея при монтаже водосточных труб, применять его только на одной из частей соединений. Монтаж раструбных соединений следует выполнять в положении раструба направлением «вверх».

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

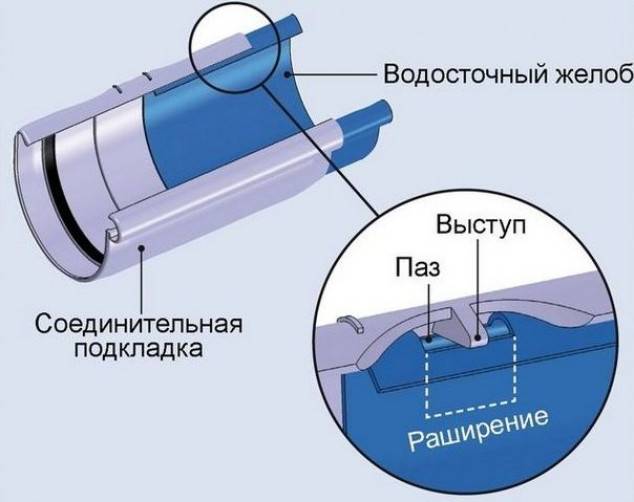

Конструкция монтажного элемента, которая предусматривает компенсацию температурного расширения. Применяется на сборке желобов. Похожие конструктивные решения используются и на других деталях

Почти все производители современных систем водостоков учли свойства пластика и выпускают фасонные детали (расширительные элементы), адаптированные к температурным перепадам. На корпусе таких деталей указывается температурная шкала, в соответствии с которой они монтируются в системе.

От воздействия температуры возможна деформация пластика. Поэтому нужно соблюдать стандарты монтажа, расстояние между крепежами. Соблюдение правил – гарантия устройства качественной системы водостока крыши.

Расчет требуемого диаметра отлива

При установке отлива на крышу обязательно следует правильно рассчитать все его необходимые размеры, поскольку отлив, обладающий недостаточной шириной и глубиной, может банально не выполнить стоящую перед ним задачу.

Расчет производится с использованием следующих значений:

  • Эффективная площадь кровли, которую можно вычислить по формуле: Sкр. = длина крыши * (длина ската + высота крыши/2);
  • Расстояния между точками поворотов желоба и водоотводами.

Важно: следует располагать все желоба выше дренажных систем, при этом повороты должны находиться на достаточно небольшом расстоянии от серединных водоотводов. Необходимо также учитывать, что на каждый скат крыши требуется установка двух желобов, уклон которых должен быть направлен в сторону трубы, осуществляющей водоотведение

Диаметр желоба при этом может принимать значение 100 или 125 миллиметры, данный параметр выбирается в зависимости от планируемых общих нагрузок на всю систему отводов: чем более значительные нагрузки предполагаются, тем больший диаметр отлива рекомендуется выбрать

Необходимо также учитывать, что на каждый скат крыши требуется установка двух желобов, уклон которых должен быть направлен в сторону трубы, осуществляющей водоотведение. Диаметр желоба при этом может принимать значение 100 или 125 миллиметры, данный параметр выбирается в зависимости от планируемых общих нагрузок на всю систему отводов: чем более значительные нагрузки предполагаются, тем больший диаметр отлива рекомендуется выбрать.

Разновидности водосточных систем

Существует несколько параметров классификации: по методам организации стока воды и по материалу изготовления.

По способу организации

Тут системы будут такими:

  1. Неорганизованными. В этом случае вода стекает с кровли прямо на землю за счет уклона крыши. Недостатком такой организации является то, что жидкость попадает на стены и фундамент, ускоряя их разрушение. Для жилых зданий ее использовать не рекомендуется. Она больше подходит для технических и хозяйственных сооружений с односкатным типом крыши.
  2. Организованными внутренними. Они обустраиваются на многоэтажных домах. Такая система считается предпочтительной в условиях сурового климата. Водосточные трубы находятся внутри стен, поэтому риск их замерзания снижается.
  3. Организованными наружными. Они представляют собой конструкции из желобов и труб, посредством которых вода отводится с крыши.
Популярные статьи  Рейтинг холодильников по качеству и надежности: обзор 20-ки лучших моделей на сегодняшнем рынке

По форме система бывает прямоугольной или круглой. Можно сделать ее самостоятельно или приобрести фабричный вариант.

Материал водосточной системы

Совсем недавно основной сырьевой материал, из которого изготавливали водостоки, был металл, точнее, оцинкованный лист. Ещё раньше водостоки изготавливали из обычного стального листа, который окрашивался. Последний постепенно из оборота вышел. Оцинковка и сегодня используется, потому что материал имеет презентабельный внешний вид, хорошо справляется с природными нагрузками и обладает неплохими техническими характеристиками.

Водосточная система из оцинкованного листа

Научно-технический прогресс не стоит на месте, и сегодня на вопрос, из чего сделать водосток, обозначает возможность выбора из нескольких материалов. К чистой оцинковке добавляется оцинкованный металл, покрытый полимерным составом, и чисто пластиковый. Рассмотрим их плюсы и минусы.

Пластиковый

Большой плюс пластика заключается в том, что материал при соприкосновении с водой не подвергается процессам коррозии. Отсюда длительный срок эксплуатации. К другим достоинствам пластиковой водосточной системы относятся:

  • возможность эксплуатации практически при любых температурных условиях;
  • стопроцентная инертность к ультрафиолету;
  • презентабельный внешний вид, обозначенный огромными возможностями в плане цветового оформления;
  • лёгкость конструкции.

Водосточная система из пластика

Единственное, чего боятся пластиковые изделия — ударных нагрузок, под действиями которых они трескаются и приходят в негодность.

О пластиковых кронштейнах. Согнуть их, придать необходимую форму креплению не удастся. В этом плане металлические лучше, их легче подгонять. Поэтому, когда проводится монтаж пластиковых кронштейнов, необходимо точно устанавливать их на лобовую доску с учётом места посадки и высоты свеса кровли. Правда, сегодня производители предлагают регулируемые изделия, у которых можно изменять угол наклона с помощью шарнирного соединения. Неплохой вариант, доказавший, что в категории пластиковых кронштейнов он самый удобный.

Металлические с полимерным покрытием

По своим характеристикам, по сроку службы изделия не уступят пластиковым. Но есть один серьёзный недостаток – сам полимерный слой. Он недостаточно прочный, его легко покарябать или отслоить, приложив небольшое усилие, используя острый инструмент

Поэтому важно в процессе установки водостока на крышу не испортить именно защитное полимерное нанесение

Металлические водосточные системы с полимерным покрытием

Нет защитного слоя даже на мизерном участке, получаете дефект, через который до металлического листа начинает проникать вода. Последствие – коррозия металла, снижение срока эксплуатации.

Другие варианты

Необходимо отметить, что на рынке можно встретить эксклюзивные системы стока воды, изготовленные из сплавов меди или алюминия, титана и цинка. Во-первых изделия отмечены долгосрочной эксплуатацией конструкции и повышенной надёжностью. Во-вторых, дизайнерский подход к решению задачи оформления фасада дома. Но эксклюзивные водостоки стоят недешево, поэтому в общей массе потребителей их приобретают редко.

Как правильно располагать кронштейны?

На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.

На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:

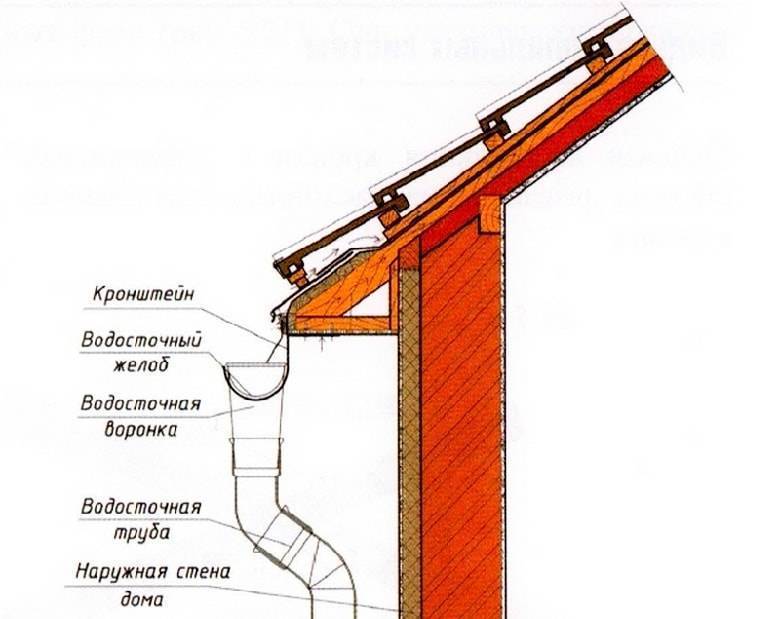

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.

Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.

Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки

Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.

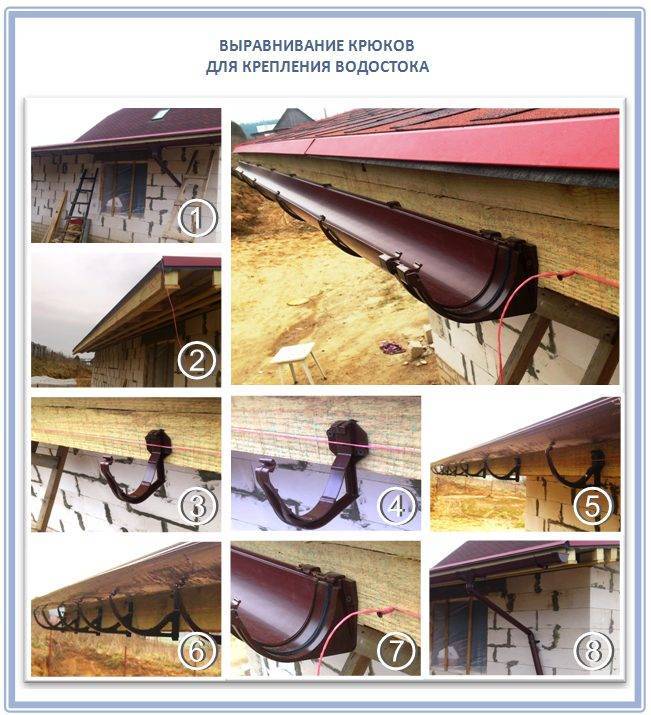

По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:

Как установить водостоки, если крыша уже покрыта: несколько вариантов самостоятельной установки

Варианты крепления водосточной системы на готовую крышу

При некоторых способах крепления водостока необходимо освобождать нижний край крыши от кровли. Существуют следующие способы установки водоотвода:

Прикрепить к лобовой доске

Для крепление водосточной системы к лобовой доске находящейся под краем кровли в вертикальном положении крепятся крюки после предварительной разметки и их подгонки.

Крепежи бываю двух вариантов:

  1. короткий крюк (карнизный), устанавливающийся на доску;
  2. металлическая планка с пазом, на которую устанавливаются крепежи.

После установки системы под склоном в сторону слива воды в нижней части устанавливается разъесть в виде воронки и труба, идущая вниз к колодцу либо канаве. Одна воронка устанавливается на 50 метров в квадрате или на каждый склон крыши.

К стропилам

Крепление водостока к стропилам или обрешетке происходит следующим образом. Для такой работы нужны длинные крюки под желоб.

Их длинный хвост изгибается под нужным углом и крепится шурупами под кровлю крыши. Правила соблюдаются те же, что и при креплении на ветровую доску.

Установить на кровельное покрытие

К краю кровельного покрытия устанавливается водосток в том случае, если материал кровли твердый.

Если крыша закрыта обычным профильным железом, не стоит на его край вешать водоотвод. В противном случае железо изогнет.

Повесить на дополнительные кронштейны

Установка с дополнительным длинным кронштейном является наиболее простой в плане установки, но значительно отличается по себестоимости.

Представляет планку с пазом, в котором размещаются крюки и двигаются по ее длине. При закреплении планки под нужным наклоном крюки выставляются на определенном расстоянии друг от друга и крепятся.

Закрепить с помощью удлинителя

Крепеж с дополнительным длинным кронштейном в виде пластинки. Очень удобная вещь, если крепление происходит в труднодоступном месте. В противном случае кронштейн можно снять и произвести крепление короткого крюка.

Смонтировать на костыль

Способ крепления на костыли очень прост. Он производится при помощи штырей в стену, если строение не позволяет закрепить желоб на ветровой доске.

Скрытые кронштейны

Невидимые кронштейны идут в комплекте с фирменными системами водоотвода. Они такого же цвета, как и желоб, он крепится на них так, что их не заметно.

Демонтировать часть кровли

Снимается начальный ряд покрытия, при мягкой кровли делают углубление в фанере и устанавливают  длинные или   регулируемые кронштейны. Вторые отличаются от основных тем, что после крепежа их можно при помощи болта отрегулировать в нужное положение.

Устройство и предназначение

Водоотливы для крыши – это желоб, имеющий квадратное, треугольное или круглое сечение. Предназначен для сбора воды, которая попадает на кровлю и последующего отвода на безопасное расстояние.

Удобным является то, что одним сливом решается проблема с быстрым разрушением кровельного материала и сбором воды для полива растений. Дождевой и талый слив хорошо подходит для питания растений.

Изначально крыши проектируются так, чтобы любая жидкость самотеком сходила и не застаивалась на поверхности. Но, так как вода имеет хаотичное движение, она может повредить отдельные элементы отмостки и верхнего слоя материала.

Какой размер выбрать и как рассчитать

Правильный расчет размера и протяжности стока позволит увеличить производительность отхода воды и не дать ей проникнуть в материал. Ошибки при планировании могут привести к обратному результату. Самое главное – не сделать размер меньше, чем того требует сооружение. Желоб с малой пропускной способностью не сможет отвести весь массив жидкости, который будет в него попадать. В результате будут страдать участки, прилегающие к стоку.

Для правильного расчета нужно учесть всего две постоянные величины:

  1. Промежуток между стоками и участками поворота желоба;
  2. Общая площадь кровли.

Сами подсчеты происходят элементарно. Нужно разделить всю кровлю на отдельные участки, в форме правильных геометрических фигур. Удобной формой для вычисления будет квадрат или треугольник. Подсчет проводится на каждом отдельном участке, а после — просто суммируется.

Популярные статьи  Стало известно, как часто должны дезинфицировать подъезды жилых домов

Установка кронштейнов и желобов

Крепление водосточной системы начинают с разметки мест установки кронштейнов при помощи разметочной нити.

Центр желоба следует располагать под линией нижнего края крыши. Зазор между линией (на схеме показана пунктиром) продолжения кровли и верхом желободержателя должен составлять не менее 25 мм.

Правильно закрепленный кронштейн

Воронка устанавливается над ливнеприемником. Закрепление воронки должно происходить на двух кронштейнах или в двух точках. Месторасположение воронки может быть по центру или с краю (закладывается в проекте). В желобе вырезается отверстие с помощью ножовки под размер воронки.

Воронка, врезанная в желоб

Кронштейны закрепляются на линии желоба (уклон линии желоба в сторону воронки от 2 до 5%). Шаг установки кронштейнов от 0,5 до 0,75 м (для подбора используется «Инструкция по монтажу водосточной системы» производителя). Крайний кронштейн крепится на расстоянии 25-30 см от заглушки на торце желоба. Расстояние от углового элемента до кронштейна не более 15 см.

Желоба вставляются в кронштейны, начиная с задней части, на торцы устанавливаются заглушки. Стыки желобов фиксируются специальными замками или соединительными элементами. Торцы желобов должны располагаться на 50-100 мм за боковым срезом кровли. В случае если пролет крыши более 8 м, между желобами требуется установка расширительного элемента.

Виды крепления и материал кронштейнов

  1. Кронштейны устанавливаются на стропильную ногу. Используют металлические кронштейны.
  2. При использовании лобовой (фронтонной) доски применяются кронштейны пластиковые.
  3. Кронштейны крепятся на настил с использованием металлических удлинителей. Применяют  пластиковые или металлические кронштейны.

Разные виды крепления

Возможные ошибки и последствия

  1. Увеличенный шаг между кронштейнами ведет к провисанию желобов.
  2. Несовпадение края крыши со срединой желоба приводит к переливу.
  3. Увеличение зазора между линией желоба и краем кровли – разбрызгивание и перелив.

Совет от профессионала:

Инструкция по монтажу водостока

1. Крепление держателей желоба (крюков)

Крюки прикручиваются шурупами к рейкам обрешетки, желательно над стропилами. Расстояние между крюками 50-60 см. Уклон желоба в сторону водосточной трубы должен быть около 2,5-5 мм на 1 метр длины.

Сначала крепят крайние крюки. Между ними натягивают шнур и по шнуру контролируют правильность монтажа остальных держателей.

Если длина желоба превышает 10 м, то уклон идет от центра к краям, где ставятся водосточные трубы. В этом случае монтаж крюков начинают от центра к краям.

Внешняя сторона водосточного желоба не должна выступать за линию продолжения края металлочерепицы (или другой кровли).

Крюки сверху накрываются кровельным материалом и карнизной планкой. Поэтому работы с водостоком проще и дешевле вести одновременно с монтажом кровли.

2. Установка приемной воронки желоба

На нижнюю плоскость желоба на расстоянии от края 150 мм наносится разметка – прямоугольник 80х60 мм. По диагоналям этого прямоугольника делаются разрезы любым подходящим инструментом. Получившиеся лепестки загибаются вниз. Дальнейшие действия зависят от типа воронки.

  • Врезная воронка. К желобу приставляется снизу воронка. Лепестки должны оказаться внутри воронки – она крепится к ним с помощью заклепок или шурупов-саморезов.
  • Фигурная воронка. Передним краем воронки накрыть внешнюю кромку желоба, затем прижать воронку к желобу. Загнуть лепестки-клапаны.

Трубу с воронкой соединяют заклепками или шурупами. Во всех соединениях используется силиконовый герметик.

3. Установка заглушек на желоба

Левая и правая заглушки крепятся на заклепках или шурупах (не менее 4-х на одну заглушку). Используется силиконовый герметик.

4. Установка желобов на крюки

Водосточные желоба прямоугольного водостока соединяются друг с другом внахлест, без использования соединителей. Нахлест должен быть в сторону уклона. Поэтому установка желобов водостока начинается с нижнего желоба, на котором установлена приемная воронка.

Чтобы соединить 2 желоба или желоб с углом, на одном из них срезается на 50 мм обратный загиб на внешней стенке. Желоба накладываются один на другой и фиксируются заклепками и герметиком.

После выравнивания желоба фиксируются гибкими замками на крюках.

5. Крепление водосточных труб

Водосточные трубы крепятся на стене с помощью держателей-хомутов. Держатели представлены в 2-х вариантах:

  • для кирпичной стены (со штырем)
  • для деревянной – с лапками-кронштейнами.

Для вентилируемых фасадов применяется кронштейн для дерева – шурупы вворачиваются в деревянную обрешетку. Расстояние между соседними кронштейнами – 1 м. После установки трубы фиксируются в хомутах скобами-замками «ласточкин хвост».

Чтобы вставить одну трубу в другую или колено в трубу, у входящей трубы обжимаются углы. Фиксация соединения – заклепками или шурупами.

Расстояние от сливного колена до решетки ливневой канализации на отмостке – 20-30 см, не более. Иначе вода будет разбрызгиваться.

Цена водостока

Крепление трубы водостока к стене при прокладке снизу вверх

При произведении крепления водосточной трубы в большинстве случаев рассматривается вариант монтажа сверху, иногда как единственно возможный. Однако многими мастерами используется и вариант монтажа, начинаемого снизу. Такой же вариант предлагается и в инструкциях отдельных производителей водостоков.

Проведение монтажа водосточной трубы начинается с установки креплений в стене – кронштейнов или штырей. По проведении разметки работу ведут в таком порядке:

Нижним хомутом (или двумя нижними хомутами) производится крепление сливного колена или отмета (отрезка трубы со срезанным углом).

  • При монтаже последующих звеньев предусматривается наличие хомута на каждом из них. При длине звена водосточной трубы, превышающей двухметровую, следует позаботиться о дополнительном крепежном элементе в его средней части. Оптимальным считается расстояние между хомутами, не превышающее 1800 мм.
  • Расстояние между верхней частью водосточной трубы и ближайшим креплением желоба не должно превысить 150 мм.

В случае приобретения готового комплекта водосточной системы на руках пользователя оказываются не только все необходимые для ее установки элементы, но и детальное руководство, позволяющее сориентироваться, как правильно выполнять монтаж в целом и крепление водосточных труб к стенам, в частности.

Для того, чтобы прикрепить к стене трубу водостока, не обязательно наличие профессиональных навыков и сложных инструментов. Работа вполне может выполняться самостоятельно при условии тщательного следования инструктивным предписаниям. Пренебрегать инструкциями не стоит, ведь они выработаны на основе практики, когда во главу угла ставится надежная работа системы в течение длительного срока. Грамотное выполнение крепления и прочих работ позволяет рассчитывать, что водосток прослужит не менее двенадцати-пятнадцати лет.

Крепление крюков водостока осуществляется метизами на глубину 6-7 сантиметров и больше. Высоту подбирают с учетом теплоизоляции: метизы следует крепить, не задевая слой утеплителя.

Как крепить воронку водостока, зависит от инструкции по установке конкретной модели. Частый вариант для металлических систем:

  • в месте крепления в желобе сделать V-обрезный вырез. Расстояние до верхнего края желоба – 15 см, до торца – тоже не меньше 15;
  • вставить воронку;
  • надеть на трубу;
  • завальцованной стороной закрепить в замке;
  • отогнуть фиксаторы внутрь трубы.

Шаг крепления водосточных труб рассчитывают исходя из длины желоба:

  • Считается, что на одну сторону длиной до 12 метров достаточно одной трубы. Располагаться она может на углу дома или посередине карниза;
  • Если боковая сторона дома длинная, устанавливают две или больше труб;

Обратите внимание

Трубу крепят сверху вниз, начиная от воронки. Вертикальная часть располагается на расстоянии 3-8 сантиметров от стены (это зависит от глубины свеса). Места соединений фиксируют хомутами. Сливной элемент должен располагаться в 15-30 сантиметрах от земли.

Я советую обратиться по вопросу установки водосточной системы в нашу компанию. Желательно это сделать на этапе монтажа кровли. Если такой возможности нет, мы установим водостоки на уже построенный дом.

Наши услуги обойдутся недорого, мы выполним монтаж быстро, качественно, с гарантией.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
