Разновидности дымоходов

Конструкции классифицируются в зависимости от материала, используемого для изготовления:

1. кирпичные;
2. керамические;
3. стальные.

Рассмотрим особенности каждого варианта.

Кирпичные дымоходы

Такие конструкции стоят порядком дешевле своих более современных аналогов. Вместе с тем, труба их кирпича прекрасно выдерживает повышенные температуры дыма, а также прекрасно переносит случаи, когда сажа, скопившаяся на поверхности, возгорается.

Еще одной особенностью конструкции является внушительны вес. Для дымохода требуется соорудить прочный ЖБ/кирпичный фундамент, процедура монтажа требует специализированных навыков, из-за чего ее желательно поручить профессиональному каменщику. Поверхность стенок конструкции шероховата, так что на них скапливается сажа; это в сочетании с прямоугольным сечением создает порой серьезные трудности во время чистки.

Обратите внимание! Такой тип конструкции идеально подходит для котлов на твердом топливе, поскольку он может служить исключительно при высокотемпературном дымовом газе!

Также стоит отметить тот факт, что сегодня котлы пиролизного типа выделяют вместе с дымом вредный конденсат, который в скором времени разрушит стенки дымохода.

Конструкции из керамики

Дымоход для твердотопливного котла, изготовленный из керамики, может использоваться для любого из существующих котлов. Данный материал характеризуется повышенной прочностью и устойчивостью как к агрессивным средам (которые нередко сопровождают дым), так и к высоким температурам. Кроме того, это наиболее долговечная конструкция из всех, описанных в статье.

Существует градация керамических труб в зависимости от максимально допустимой температуры. Не будем углубляться в нее – это нам не нужно – отметим лишь, что для твердотопливного оборудования подойдут изделия с обозначением в 600-650°С.

Также важен факт вентиляции наружной части трубы – дело в том, что материал способен впитывать влагу. Сама поверхность гладкая и ровная, благодаря чему на ней не оседает сажа. Это, как известно, существенно упрощает процедуру чистки.

Структура подобных дымоходов

Для установки трубы зачастую оборудуют специальный канал вертикальной направленности, изготовленный из пустотелых кирпичей. К слову, этот канал может также являться частью общей вентиляционной системы, но не обязательно.

Чтобы защитить трубу от высокой температуры, следует ее утеплить, применяя для этого минеральную вату. Также данная мера позволит вам значительно повысить температуру газа, ведь если он охлаждается, то это, как известно, приводит к образованию конденсата и ухудшению вытяжки.

Также между стенками канала и трубой должен оставаться небольшой зазор, чтобы и утеплитель при работе вентилировался.

Обратите внимание! Сегодня рынок предлагает даже керамические дымоходы, «облаченные» в корпус из стали. Они отличаются тем, что не нуждаются в оборудовании специальных каналов и монтируются практически в любом месте, в открытом либо закрытом виде

Возможно вас так же заинтересует статья о принципах работы котлов на жидком топливе

Конструкции из стали

Стальные дымоходы тоже бывают разными, но вот для котлов на твердом топливе используются лишь те, при изготовлении которых была применена жаропрочная сталь примерно в 1 миллиметр толщиной. Такие конструкции характеризуются более высокой стоимостью по сравнению с предыдущими вариантами, и в то же время меньшим сроком эксплуатации.

Вместе с тем, устанавливать такие трубы быстрее и легче, им не нужен специальный канал, из-за чего в дальнейшем их можно ремонтировать. Вы легко сможете собрать его своими руками; более того, характеристики внутренней его поверхности такие же, как у керамического дымохода.

Требования к обвязке

Обвязку твердотопливного котла длительного горения можно выполнить по многим схемам, однако каждая из них должна отвечать таким правилам:

1. Температура воды или любой другой жидкости. которая выходит с головного устройства системы, не должна превышать нормативные значения. То же самое касается давления, под которым подается теплоноситель.
2. Температура входящего в котел длительного горения теплоносителя не должна быть меньшей на 20 °С от аналогичного показателя воды, выходящей из теплообменника. В противном случае в середине корпуса начинает конденсироваться влага .
3. Должны быть автоматические приборы, которые способны управлять мощностью котла длительного горения и обеспечивать стабильную температуру воды.

Проще всего такие требования выдержать в тех схемах, которые предусматривают наличие циркуляц. насосов.

Разновидности газовых шлангов

Если рассматривать газовые шланги, то следует разделить их на три разновидности, которые отличаются между собой по материалу изготовления. Таким образом, в продаже можно встретить сильфонные подводки; резиновые рукава, которые снабжаются металлической оплеткой; а также резинотканевые элементы. Гибкая подводка на основе резинотканевых рукавов является самой мягкой, это качество можно назвать отрицательным, так как механическая жесткость находится на минимальном уровне. В качестве преимущества выступает то, что резиновые изделия не способны проводить электрический ток. Более распространены сегодня среди потребителей шланги с металлической оплеткой. Причина такой популярности выражена в низкой стоимости. Подобный газовый рукав отличается от подводок, предназначенных для воды, тем, что на его поверхности можно найти желтую полосу. Гибкая подводка сильфонного типа отличается максимальной жесткостью и надежностью среди остальных разновидностей шлангов. За подобный товар придется заплатить наиболее высокую стоимость, нормативная документация рекомендует установку изделий именно такого типа. Обусловлено это тем, что подобный материал превосходно справляется с воздействием высокого давления, которое создается газовым потоком.

Виды дымоходов по материалу и конструкции

В зависимости от типа используемого топлива температура продуктов сгорания внутри дымохода твердотопливного котла может доходить до отметки +5000С. Это главный показатель при выборе материала для устройства трубы дымохода.

Как правило, подобные конструкции выполняют:

• из огнеупорного кирпича;
• металла — обычно нержавеющего;
• керамических изделий;
• стекла;
• асбоцементных труб.

Дымоходы из кирпича

Кирпичные трубы наиболее популярны как традиционные конструкции. Сам кирпич может выдерживать достаточно высокую температуру, доходящую до +8000С. Однако его не рекомендуют использовать при низкой эффективности отопительного котла. Ведь при этом много тепла уйдет на прогрев стенок дымоходной трубы, чтобы получить хорошую тягу.

Также кирпич как пористый материал накапливает на своей поверхности отложения в виде сажи. А конденсат, выпадающий из топочных газов, губителен для прочности кирпичной кладки.

К тому же мало кто из домовладельцев сможет сделать своими руками правильный и качественный дымоход из кирпича — это довольно сложно. Кроме того, кирпичные дымоотводящие конструкции — дело дорогостоящее и хлопотное в плане эксплуатации, поскольку требует периодической чистки.

Стальные дымоходы

Металлические дымоходные трубы более удобны в плане очистки, так как на их гладких внутренних поверхностях скапливается минимум сажи и отложений, да и чистятся они довольно легко. Но конструкции из черного металла прослужат недолго, поскольку они быстро ржавеют. Поэтому при выборе дымохода лучше отдать предпочтение изделиям из нержавейки.

Варианты отличающиеся высотой

Подобные дымовые трубы спокойно выдерживают температуру до +7000С, их проще монтировать, и обходятся они дешевле, чем кирпичные конструкции. Но необходимо учитывать их обязательную теплоизоляцию, поскольку металл нагревается до высоких температур, что создает риска пожара.

Обратите внимание! Особенно тщательно нужно изолировать металлические трубы в местах их прохождения сквозь перекрытия, через чердачное пространство и кровлю

Керамические дымоходы

Керамические дымоходные трубы среди прочих отличаются длительным сроком эксплуатации и пожаробезопасностью. Этот материал получен вследствие обжига при высоких температурах, и выдерживает он их отлично. Керамика не подвержена горению, а также не способствует возгоранию скопившейся сажи. Ведь гладкие внутренние стенки не дают образовываться большому количеству отложений.

Модель Effe2 Domus

Производятся подобные конструкции в виде скорлупы с необходимым утеплением в среднем слое и всеми атрибутами для подключения к твердотопливному котлу. Длина отдельных блоков — 33 см, что делает их монтаж даже своими руками быстрым и легким. Кроме того, элементы трубы дымохода уже обустроены смотровыми дверцами для очистки от сажи и копоти, а также устройствами для отвода конденсатной влаги.

Самое главное, что керамика является экологически чистым материалом. Дымоходы из керамики могут выдерживать температуру до +12000С, воздействие токсичных газов и конденсата.

Стеклянные дымоходы

Этот вид дымоотводящих конструкций из огнеупорного стекла пока еще не востребован широко на отечественном рынке, как в европейских или азиатских странах. Это объясняется низкой осведомленностью населения об этих устройствах и высокой стоимостью подобных изделий. Однако по качественным характеристикам они обходят все другие конструкции.

Стекло может выдерживать довольно высокую температуру, на его гладкой поверхности не образуются отложения сажи, и оно не подвергается действию коррозии. А при разрушении дымоход для твердотопливного котла, изготовленный из огнеупорного стекла, не образует острых осколков, что исключает риск травмирования.

Недостатком подобных моделей дымоходов является их высокая себестоимость и сложность монтажа, справиться с которым своими руками уже не получится. Тут необходима помощь специалиста.

Асбестоцементные дымоходы

Такие трубы использовались в недалеком прошлом практически повсеместно для устройства дымоходов к печам, каминам и другим отопительным приборам. Сейчас же их применение нецелесообразно.

Асбест разрушается под воздействием температуры более +3000С и имеет низкую механическую прочность, а его достоинством является только невысокая стоимость.

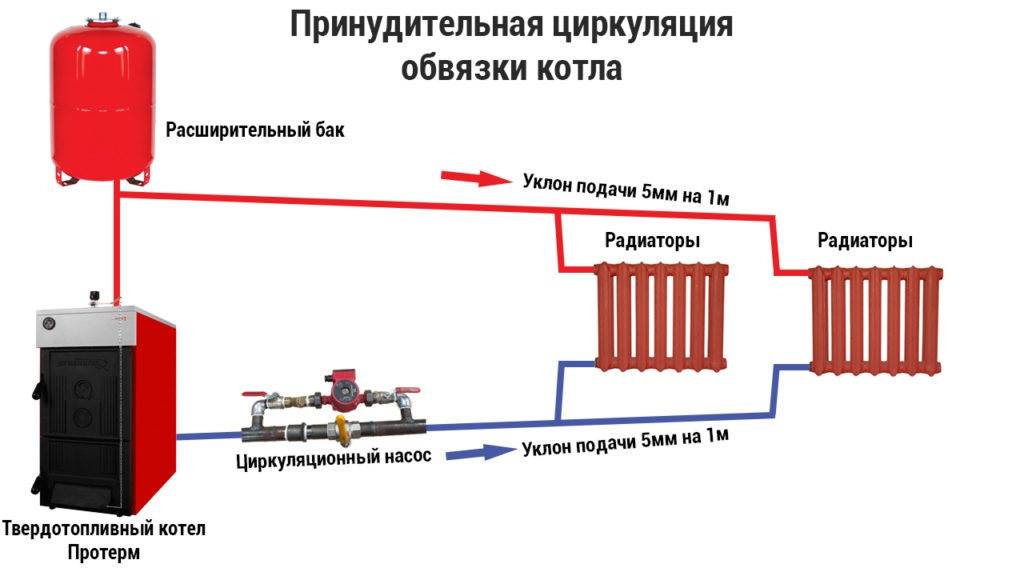

Элементы обвязки

Давайте рассмотрим несколько основных приборов и устройств, которые чаще других сегодня входят в обвязку газового котла.

Циркуляционный насос

Его стараются устанавливать в том случае, если:

• Теплоноситель не может сам преодолеть сопротивление контура за счет его слишком большой длины или сложности конфигурации.
• В том случае, если между первым от отопительного агрегата и последним радиаторами слишком большой перепад температур. Это в основном касается однотрубной обвязки.
• Если отопительная система используется не постоянно. В этом случае приоритет отдается быстрому нагреву теплоносителя.

Обычно циркуляционный насос устанавливается у котла на обратном контуре. Почему именно здесь? В конструкции насоса устанавливаются резиновые манжеты и прокладки, которые под действием высоких температур быстро выходят из строя. На обратном контуре температура теплоносителя самая низкая.

Расширительный бак закрытого типа

В маломощных отопительных системах устанавливаются компактные насосы с мокрым ротором, смазка которого производится самим теплоносителем. Их мощность не превышает 100 Вт, так что расход электроэнергии не очень большой. Но в любом случае специалисты рекомендуют около насоса устанавливать байпас, который будет отсекать его в случае с проблемами подачи электрического тока. То есть схема будет работать уже с естественной циркуляцией теплоносителя.

Расширительный бак

Этот подраздел хотелось бы начать с одного очень важного момента

Внимание! Если вы хотите самостоятельно провести сборку системы отопления, то есть провести обвязку газового котла своими руками, тогда выбирайте простую схему (она может быть не только однотрубной) и установите расширительный бак открытого типа. Никакого циркуляционного насоса и других сложных приборов

Это неплохой вариант, который будет эффективно работать. Единственный момент – это установка бака выше всех контуров отопления минимум на полметра. Такое расположение дает возможность выводить воздух из системы, расширяться теплоносителю при нагреве. К тому же именно отсюда можно организовать заливку воды.

Система отопления с расширительным баком открытого типа

Есть расширительные баки закрытого типа, так называемый мембранный вариант. Их установка в отопление подтверждается наличием циркуляционного насоса. То есть оба прибора должны обязательно присутствовать. А вот точка установки не определяется каким-то определенным местом. Хотя чаще всего это участок около газового котла перед циркуляционным насосом

Здесь важно, чтобы участок трубы был прямолинейным и в нем было меньше всего завихрений воды

Сегодня нередко наряду с баком монтируется сбросной клапан. Если вдруг теплоноситель закипел, то есть возможность сбросить его часть, чтобы предотвратить разрыв труб. Обычно выходной патрубок сбросного клапана напрямую соединен с канализацией.

Другие элементы обвязки

В настоящее время в схему обвязки обязательно устанавливаются два устройства:

Почему они так важны?

Во-первых, воздушные пробки внутри отопительной системы – это невозможность движения теплоносителя

Особенно это будет важно в системах с естественной циркуляцией теплоносителя. Сегодня производители предлагают два основных варианта: краны Маевского (это ручные воздушники) и автоматические конструкции

Оба варианта прекрасно работают, только первый самый дешевый, второй самый дорогой.
Во-вторых, грязевики собирают солевые отложения и частицы накипи, которые мешают двигаться теплоносителю внутри труб. Для газовых котлов, где установлены циркуляционные насосы, это просто необходимый прибор. Последние быстро выходят из строя, если качество теплоносителя на низком уровне. Грязевики устанавливают перед насосом.

Вот такие приборы и устройства входят в обвязку газового котла. Конечно, это не все, но основная их часть. Сюда можно добавить вентили, задвижки, счетчики, терморегуляторы и прочее. Как уже было сказано выше, чем сложнее обвязка, тем эффективнее работает отопление.

Поделитеcь ссылкой на статью с друзьями:

Схема системы отопления на газу

В схему отопительной системы частного домовладения, работающей на газу, обязательно входит котёл, батареи, бачок расширителя, циркуляционный насос и соединительные трубы. Нагретый котлом теплоноситель циркулирует по трубам и радиаторам, отдавая своё тепло в окружающую среду и снова возвращаясь в главный отопительный узел. Перемещение воды обычно обеспечивается принудительным способом за счёт нагнетаемого насосом давления. Для увеличения эффективности водяного газового отопления дома его схема может дополняться запорной арматурой, кранами Маевского, температурным датчиком и другими элементами. Расширительный бачок — неотъемлемая составляющая любой отопительной системы, как с принудительной, так и естественной циркуляцией.

Схема газового отопления с естественной циркуляцией воды обусловлена особенностью монтажа трубопровода под необходимым углом, а также использования труб с большим диаметром и установки расширительного бачка в самой высшей точке системы. При этом схема разводки отопления может выполняться двумя способами:

• Лучевым способом, который обладает простотой проведения ремонтных работ, а также высокой эффективностью. Но придётся потратиться на трубы из-за больших размеров трубопровода.
• Тройниковый метод немного дешевле, что обусловлено меньшим количеством труб. Но выполнить регулировку отдельных элементов отопления не получится, так как это просто не предусмотрено схемой.

Если предусмотрено подключение системы отопления непосредственно к центральному газопроводу, то человеческое вмешательство в её работу будет ограниченно изменением параметров температуры.

Подключение газового котла к системе отопления – рекомендации по проведению работ

Отопительные газовые котлы приобрели огромную популярность среди застройщиков в силу целого ряда преимуществ: высокая автономность системы, она способна работать без вмешательства на протяжении длительного срока; простота эксплуатации; минимальная стоимость обслуживания и высокая степень надежности; легкость регулировок и возможность задать определенный температурный режим.

Очень большое значение имеет правильность подключения оборудования, ведь от этого во многом зависит эффективность и безопасность системы, именно этот вид работ мы и рассмотрим в рамках данной статьи.

Подключение оборудования – процесс достаточно сложный, поэтому без ознакомления со всеми нюансами к работам лучше не приступать

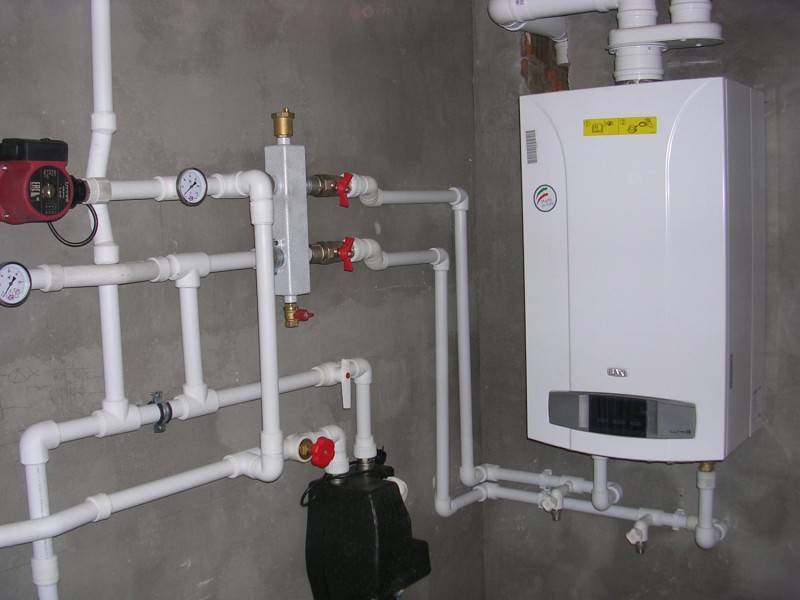

Комплектующие для обвязки котельной

Помимо приобретения специального оборудования, для обеспечения работы котла понадобятся расходные материалы, с помощью которых и будет выполняться его обвязка.

• Полипропиленовые трубы для монтажа обвязки. Для работ также будет необходимо приобрести определенное количество углов, фильтров грубой очистки, кранов и других комплектующих. Полный подсчет материалов для пайки обвязки полипропиленом сможет выполнить мастер, который и будет осуществлять монтаж.

Утеплитель — в местах прохождения труб отопления сквозь несущие стены понадобится проложить мерилон. Это специальный утеплитель для труб, который одновременно выполняет и функцию предотвращения ненужных теплопотерь и защиты от механического воздействия. Утепление труб обвязки будет необходимо осуществить и в том случае, если расширительный бак вынесен в чердачное неотапливаемое помещение. Медь должна быть изолирована в обязательном порядке. Для нее существует специальные материалы, Теплофлекс, Энергофлекс.

При укладке в каркасные перегородки необходимо позаботиться об изоляции трубопровода. Теплоизоляция особенно необходима, если используется медная или металлическая обвязка. Металлические трубы имеют хорошую теплопроводность и существенно разогреваются. К примеру, медь при нагреве теплоносителя до 90 градусов будет показывать приблизительно идентичную температуру, и греть простенок, что может привести к определенным проблемам.

Обращение за помощью к специалистам для составления грамотной проектной документации включающей схему обвязки отопительного водогрейного оборудования, поможет существенно увеличить срок его эксплуатации и коэффициент теплоотдачи.

Готовых решений обвязки котла не существует! Проект составляется на месте с учетом особенностей отапливаемого здания и используемой системы отопления.

Самая простая схема обвязки газового котла отопления

Самая простая обвязка газового котла отопления, схема которой представлена ниже, будет справедлива для газовых теплогенераторов. которые объединяют в своем корпусе сразу несколько устройств:

1. Газовая горелка, которая сжигает подаваемый магистральный или сжиженный природный газ.
2. Теплообменник газового котла, который нагревается горелкой и передает тепло сжигаемого газа теплоносителю.
3. Встроенная в корпус котла группа безопасности.
4. Встроенный в корпус котла расширительный бак – экспанзомат.
5. Встроенный в корпус котла циркуляционный насос системы отопления.

Практически вся обвязка в этом случае состоит в подключении к котлу подающего трубопровода и трубопровода обратки.

Когда реализована такая обвязка газового котла отопления, схема будет рабочей сразу, как только вы повесили котел на стену и подвели к нему трубы системы отопления. Конечно, если у вас подведен магистральный газ или установлен газгольдер.

Если у вас установлен двухконтурный газовый котел. то подведя к его второму контуру холодную водопроводную воду, вы получите на выходе горячую воду для ГВС.

Правила обвязки ТТ котла

Есть несколько рекомендаций, которые нужно соблюдать для достижения наибольшего эффекта при подсоединении котла.

• Разница температур в подающей и отводящей трубах должна составлять не более 20ºС. Это обязательное правило, если вы не хотите, чтобы конденсат начал активно образовываться. О последствиях мы уже говорили.
• Давление воды не должно превышать установленное значение. Для контроля за этим параметром устанавливаются манометры.
• Следите за герметичностью всех соединений. От них зависит эффективность системы. Для наибольшего уплотнения подойдет паронит.
• Запрещено использовать горючие материалы для обвязки. Если вы остановились на полипропилене, то внимательно следите за качеством товара при покупке. Подделки встречаются очень часто.
• Обязательно следите за чистотой теплоносителя. От этого зависит срок службы котла, да и всей системы в целом.
• Систему с естественной циркуляцией лучше сооружать в одноэтажных домах малой площади.
• При выполнении обвязки учитывайте межсезонье, когда придется часто регулировать температуру теплоносителя.

Как сделать газовое отопление частного дома своими руками

Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям

Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:

1. врезки системы отопления дома в газовую сеть;
2. проектирования газового отопления дома.

Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.

Порядок работ

Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:

1. монтаж котла в котельной на первом этаже;
2. монтаж группы безопасности, расширительного бака, циркуляционного насоса
3. установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
4. установка коллектора для теплого пола;
5. укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
6. установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
7. по окончании полного монтажа отопления делается заливка бетоном теплого пола.

Схемы отопления частного дома с газовым котлом могут быть двух типов:

1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)

2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)

Схемы разводки автономного отопления

Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:

• Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
• Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
• Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
• Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
• Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.

Схемы отопления 2-х этажного частного дома могут быть следующие:

1. Система отопления открытого типа

Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.

Схема автономного газового отопления открытого типа

2. Система отопления закрытого типа

В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.

Схема с естественной и принудительной рециркуляцией, которые используются при отоплении двухэтажного частного дома

Что такое обвязка котла отопления

Обвязка котла отопления это подключение газового котла к системе отопления, водоснабжения (если она предусмотрена) и  газу, как топливу. В обвязку котла входит подключение всех необходимых приборов, обеспечивающих надежную работу и управление котла.

Согласно строительным нормативным документам и инструкциям производителей подводка газа к котлу отопления должна осуществляться только через жесткое соединение. Под жестким соединением подразумевается металлическая труба, а соединение производится по сантехническим технологиям соединений металлических труб, через металлический «сгон». Также подойдут полипропиленовые трубы со стекловолокном для горячего водоснабжения. Если вы живете в Казахстане вы можете посмотреть и скачать каталог труб на сайте Allpipes.kz.

Важно! В качестве уплотнения соединений трубы газового подвода, используются ИСКЛЮЧИТЕЛЬНО, прокладки из паронита. Другие прокладки типа резина, а также уплотнение резьбы соединений фум-лентой и паклей ЗАПРЕЩЕНЫ. Паронит это уплотнительный материал на основе асбеста, минеральных волокон и каучука, изготовленный методом вулканизации и отличается не горючестью

Паронит это уплотнительный материал на основе асбеста, минеральных волокон и каучука, изготовленный методом вулканизации и отличается не горючестью.
