Содержание

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Проход дымохода через крышу из металлочерепицы: герметизация примыкания

Кровля из металлочерепицы по праву считается одной из самых надежных и долговечных. Место, где проходит печная труба через металлочерепицу, требует особой тщательности при монтаже.

Как обойти трубу металлочерепицей? В зависимости от типа трубы используются разные способы герметизации.

Как сделать отверстие под трубу в металлочерепице

Как вывести дымоход через металлочерепицу? Начать нужно с отверстия.

Форма отверстия для вывода трубы через металлочерепицу зависит от типа дымохода:

  1. Цилиндрический. Отверстие овальной формы прорезается так, чтобы зазор между дымоходом и его краями был 5-7 см.
  2. Квадратный или прямоугольный. Кирпичный дымоход часто выкладывается до перекрытия кровли. Отверстие прямоугольной формы прорезается в скате так, чтобы оставался 5-10 см зазор.
  3. Через конек. Это самый простой способ прохода. К сожалению, возможность вывода через конек встречается нечасто. Отверстие делается в верхней части листов и закрывается коньком увеличенной ширины. Водоотводящие фартуки крепятся поверх первого ряда листов.

Вырезать отверстие для прохода трубы через крышу из металлочерепицы следует специальными кровельными ножницами. При работе болгаркой перегревается и приходит в негодность полимерный защитный слой рядом с линией реза. Обрезанные кромки следует покрыть специальной защитной краской-грунтом во избежание коррозии.

Обход трубы

Способ организации прохода дымохода через кровлю из металлочерепицы также зависит от типа дымохода.

Для прохода сэндвич трубы через металлочерепицу выпускаются специальные фартуки. Они называются «мастер-флеш» и представляют собой квадратный лист алюминия, с установленной по периметру полимерной упругой прокладкой. В центре листа к алюминию приклеен гофрированный конический рукав из термостойкого пластика. Рукав предназначен для уплотнения круглой трубы.

При установке мастер флеш в отверстие фартука с усилием продевается дымоход, место прилегания пластика дополнительно уплотняется термостойким герметиком. Алюминиевый лист одним краем заводится под верхний кровельный лист, а нижним – крепится поверх нижнего. Вода с верхней части ската должна стекать на фартук, а с него – на нижнюю. Аналогично выполняется и установка вентиляционной трубы на крыше из металлочерепицы.

Для прохода кирпичного дымохода через крышу из металлочерепицы на дымоходе чуть выше уровня кровли выкладывают специальный ступенчатый выступ (распушка), защищающий место прохода от воды, стекающей по стенкам дымохода. Под него заводятся кромки фартуков. Вместо распушки можно проштробить кладку параллельно кровле и завести кромку в канавку. Наименее надежный способ устройства примыкания – простое крепление к кладке саморезами на дюбелях. Во всех случаях место примыкания уплотняется герметиком.

Вокруг места выхода дымохода из металлочерепицы выкладывается дополнительная обрешетка (если она не сплошная). В месте прохода с внутренней стороны обрешетки набиваются дополнительные планки, чтобы поддержать «висящие» концы досок.

Разделка трубы на крыше из металлочерепицы выполняет в следующем порядке. Сначала крепится нижний фартук. На следующем этапе – боковые, их нижние края должны находить на нижний фартук. Последним крепится верхний фартук, он должен накрывать кромки боковых, а сам заходить под верхний ряд листов.

Для фиксации к обрешетке используют кровельные саморезы с уплотнительной прокладкой. К кладке фартуки крепятся на дюбели оцинкованными саморезами.

Гидроизоляция трубы

Слой гидроизоляции предназначен для отведения конденсата, образующегося на внутренней стороне кровли. Этот поток не должен попадать в подкровельное пространство.

При проходке для труб через кровлю из металлочерепицы гидроизоляционную мембрану в месте прохода разрезают «конвертом». Верхний клапан выпускают поверх верхнего фартука, отводя на него стекающую под скатом влагу. Нижний клапан заворачивают под нижний фартук, боковые- соответственно под боковые фартуки.

Важно! При работе на кровле обязательно соблюдение правил техники безопасности. Следует пользоваться страховочным поясом, строительной каской, защитными перчатками и очками

Выполненный по правилам проход трубы через крышу из металлочерепицы сохранит сухость и тепло в доме. Такая крыша прослужит долго, выполняя свою главную функцию – защиту жильцов и строительных конструкций от атмосферных явлений.

Необходимость обустройства проходных узлов

Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли, но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда именуется кровельной проходкой.

Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:

  • квадратные;
  • круглые;
  • овальные;
  • прямоугольные и др.

По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным.

Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:

Популярные статьи  Виды газовых горелок для печей отопления: варианты устройства и способы установки в печь

  • показатели влажности;
  • коэффициент загазованности;
  • наименьшая и наибольшая температура воздуха внутри сооружения;
  • коэффициент запыленности и т.п.

Весь процесс установки зависит от следующих критериев:

  • угол наклона кровельного ската;
  • интервал от проходки до кровельного конька;
  • толщина кровельного перекрытия;
  • площадь, которую имеет пространство под кровлей.

В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа проходки монтируются места, выполненные из бетона в виде монолита.

При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.

Кровельные аэраторы

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

  1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
  2. Засыпают гравием и крепят аэратор на горячую мастику.
  3. После охлаждения фиксируют саморезами.
  4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

  1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
  2. Укрепляют уплотнитель шурупами, и наносят герметик.
  3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
  4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.

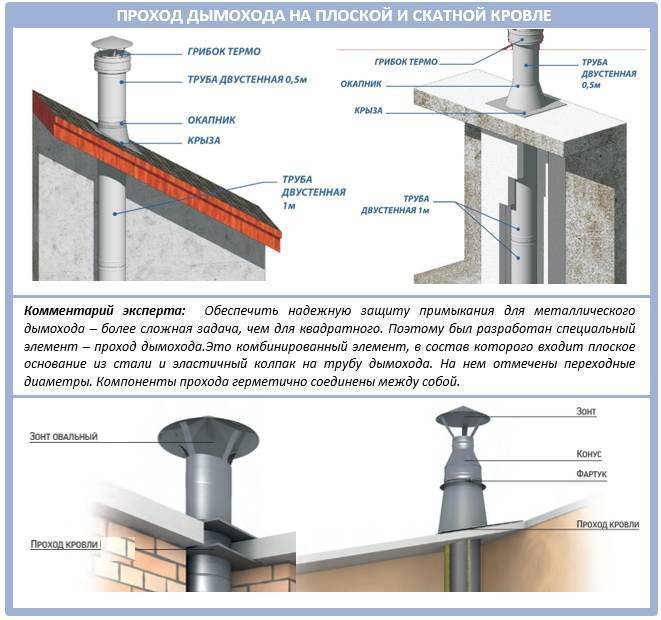

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

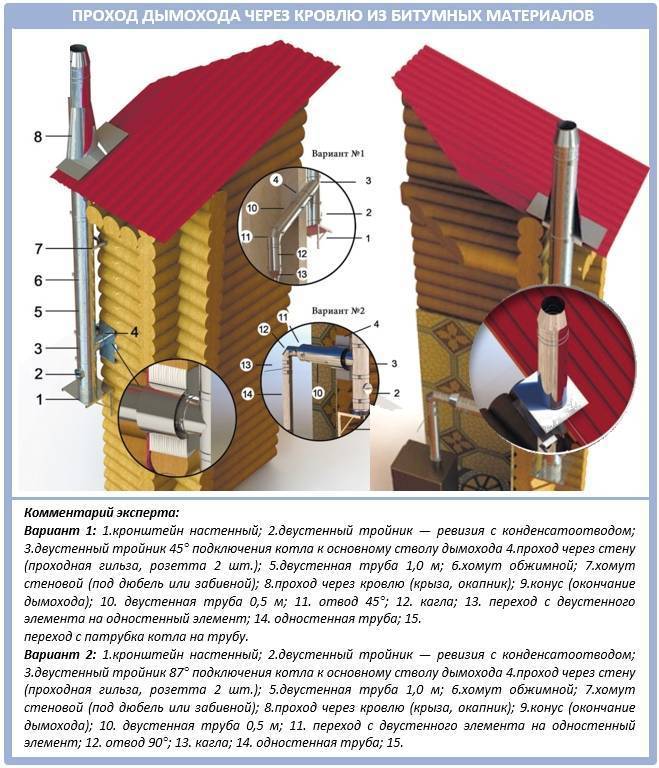

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком

Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

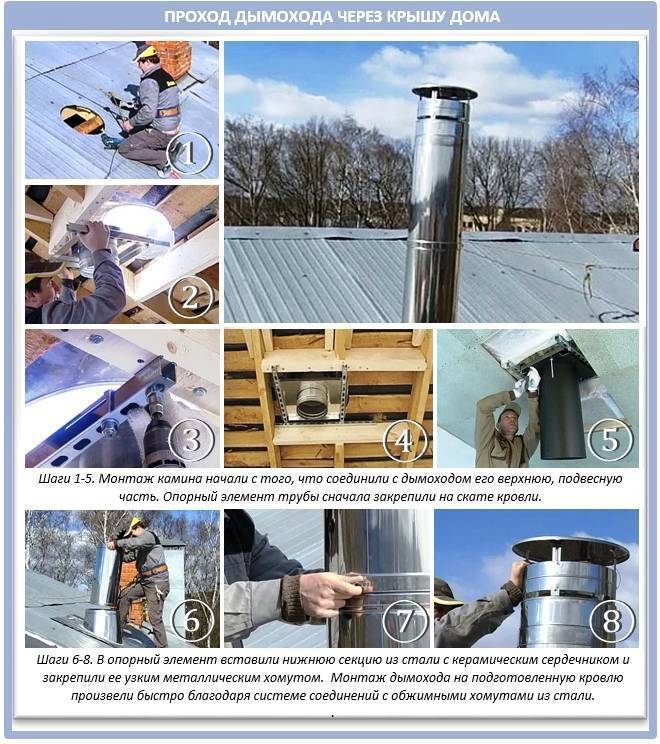

Здесь инструкция уже немного другая:

  • Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
  • Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
  • Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
  • Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
  • Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
  • Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлюПримыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

Вентиляция кровли из металлочерепицы

Металлическая крыша красивая, современная, прочная и надёжная, но имеет один большой недостаток — ограниченный воздухообмен, т. е. она плохо пропускает воздух. Чтобы обеспечить нормальную циркуляцию, устанавливают вентиляцию по следующему алгоритму:

  1. В листе покрытия для выхода вентканалов проделывают отверстия, придерживаясь норм — одно отверстие на 60 м² и располагая их не ниже 0,6 м от конька. На сложной по конструкции крыше количество выходов увеличивают.
  2. Лицевую металлическую часть возле отверстия обрабатывают антисептиком для предотвращения очага коррозии.
  3. Резиновый уплотнитель промазывают силиконом и укрепляют шурупами.
  4. После того как герметик подсохнет, устанавливают проходку и фиксируют специальными шурупами, входящими в комплект поставки.
  5. Изнутри обеспечивают надёжное примыкание паро- и гидроизоляторами (плёнками).
  6. Чтобы влага не проникала в утеплитель, дополнительно в местах примыкания изоляции наносят герметик.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Популярные статьи  Что нужно знать о настройке газового котла: настраиваем котел своими руками

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

Существует следующая зависимость высоты дымохода от его удаленности от конька:

  • расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
  • расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
  • при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

1 Общая информация

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

  1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
  2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
  3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
  4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Вентиляционный выход для металлочерепицы

Часто вместе с выводом вытяжки на крышу через металлочерепицу проводят работы по созданию вентиляцию для самой крыши. Кровельная вентиляция также важна для всего дома. За все время эксплуатации кровли, между ее слоями накапливается конденсат, который может разрушать материал.

Чтоб обеспечить кровлю циркуляцией воздуха, создают вентиляционный выход для металлочерепицы. Есть несколько методов монтажа вытяжки, одним из которых является соединение к основному воздуховоду при помощи гофрированной трубы.

Вывод вытяжки на крышу требует профессионализма. Чтобы из помещений дома уходили неприятные запахи, а вентиляция служила долгое время, нужно соблюдать даже самые незначительные правила.

Элементы кровельной вентиляции

К основным элементам вентиляционной кровельной системы относятся:

  1. Отверстия под кровельным свесом, которые обычно закрывают так называемыми софитными решётками (защита от птиц, насекомых и грызунов), а также вдоль конька. Эти конструктивные элементы обеспечивают продувание подкровельного зазора за счёт ветра и конвекции (нагревшись под кровлей, воздух устремляется вверх).

  2. Слуховые окна. Устраиваются во фронтонах и служат для вентиляции чердачного пространства.

  3. Вентиляционные выходы. Так же как и аэраторы, представляют собой отрезки труб, но предназначенные не для вентиляции подкровельного зазора, а для подключения к ним вытяжных каналов общедомовой вентиляции либо для проветривания чердака.

  4. Аэраторы, также именуемые дефлекторами и флюгарками. Они врезаются в кровельное покрытие у самого конька и служат для вывода воздуха из подкровельного пространства, то есть выполняют ту же функцию, что и отверстие под коньком. Применяются в условиях, когда толщина снежного покрова на крыше может превышать 2–3 см (при малых уклонах), вследствие чего вентиляционный зазор под коньком оказался бы заглушённым.

Особенности конструкции аэраторов

Выпускаются два вида аэраторов:

  • точечные;
  • линейные или непрерывные (устанавливаются на всю длину ската или конька).

Кроме того, они отличаются ещё и местом установки — бывают коньковыми и скатными.

Конструкция аэратора может быть выполнена в виде:

  • гриба;
  • черепицы.

На аэраторе имеется сменный элемент — проходка, конструкция которой подбирается с учётом типа кровельного покрытия.

Аэраторы могут комплектоваться устройством прохода через кровлю, адаптированным под конкретный тип покрытия

Изделие может быть оборудовано вентилятором — он необходим для создания принудительной тяги в кровлях с малым уклоном (конвекция проявляется в них слабо из-за малого перепада высоты) или со сложными очертаниями, где естественной тяги не хватает для преодоления аэродинамического сопротивления изломов.

Для предотвращения попадания осадков и насекомых отверстие аэратора защищено фильтром. Диаметр аэраторов варьируется в пределах от 63 до 110 мм.

Проводка труб через перекрытия

Трубопроводы изготавливают из стали, полимерных соединений, меди. Перекрытия могут быть выполнены из твердых материалов (кирпичная кладка, железобетон) или из мягких (гипсолит, древесина, сухие штукатурные составы). Разводка труб в санузле, например, может требовать погружения в толщу перегородок и пола/стен до 10% площади провода. Потому у строителей и монтажников возникают закономерные вопросы:

  1. Как повлияет на рабочие характеристики коммуникации из мягкого материала длительный контакт с твердыми строительными материалами стен и потолков.
  2. Не повредит ли магистраль из твердых сплавов мягкие перекрытия.

Нормативные документы выдвигают расплывчатые и неоднозначные требования. Потому прокладывать такую конструкцию должен только квалифицированный мастер, «кустарничество» здесь неуместно. Неверно проложенный узел трубопровода – это потенциальная опасность ЧП и аварий, ведущая к убыткам

Потому важно знать правильный ответ на эти вопросы

Нормативы СНиП

  1. Неизолированный узел прохода трубы через стену не должен прямо контактировать со строительными конструкциями.
  2. При отсутствии изоляции расстояние от магистрали до штукатурного или облицовочного покрытия должно составлять 35-55 мм (при диаметре прохода в 32 мм), 50-60 мм (при диаметре 40-50). При использовании деталей большего сечения зазор определяется согласно рабочей документации.
  3. Участок прохода стояков через строительные перекрытия обрабатываются раствором цемента по всей толщине последнего.
  4. Фрагменты стояков, выступающие над перекрытием на 8-10 см, защищаются слоем цемента в 2-3 см.
  5. Перед нанесением на канализационный стояк защитного состава трубы надлежит оборачивать рулонной гидроизоляцией сплошным слоем без зазоров.

Важно: требования нормативных документов к технологии пересечения узлами трубопровода различных элементов зданий могут отличаться или противоречить друг другу. Если сомневаетесь в правильности созданного проекта, обратитесь за консультацией к профессиональному сантехнику или строителю

Только зная особенности рабочих материалов и планируемой конструкции, можно создать безаварийный проект.

От чего зависит технология работы:

  1. Материал строительных элементов (несущие стены, перегородки в жилых комнатах, с/у, фундамент и перекрытия).
  2. Места, количество входов и тип пересечения магистралью «преград».
  3. Тип монтажа (открытый/закрытый).
  4. Тип магистрали.
  5. Форма труб.
Популярные статьи  Рейтинг лучших пылесосов с AliExpress

Требования к прокладке полипропиленовых труб

При изготовлении узлов трубопроводов из полипропилена и металлополимерных сплавов к конструкции предъявляются следующие требования:

Обязательна установка гильз (футляров) для обеспечения мобильности и беспрепятственного перемещения соединения внутри строительного элемента.
Диаметр гильзы берется с расчетом +5-10 мм к рабочему наружному диаметру, её длина должна на 20-50 мм возвышаться над уровнем перекрытия.
В случае скрытой прокладки необходимо предусмотреть возможность термоудлиненния труб.
Концы футляров, зазоры между гильзой и рабочей поверхностью заделывают податливым негорючим материалом так, чтобы оставалась возможность перемещать трубу по продольной оси.Для заделки применяют льняную ткань с пропиткой, канаты, пропитанные раствором полиизобутилена в бензине (из расчета 1:3). Если используется просмоленный канат, пластмассовая труба оборачивается пленкой из полиэтилена или полихлорвинила. При заделке зазора асбестовыми тканями или шнурами концы гильзы герметизируются с помощью гернита

Важно: в некоторых источниках для конструкций из металлополимерных сплавов предписывается использование гильз только из металла или пластмассы, в других говорится, что узел прохода трубы через перекрытие можно монтировать без защитных элементов.
Стыки магистрали запрещено помещать в футляры.

Допускается применение в качестве защиты рубероида, толя или пергамина. Для этого конструкцию оборачивают мягким материалом в два слоя и перевязывают шпагатом. Толщина стенок гильзы и другие технические характеристики рассчитываются исходя из частных задач и типа материала (сшитый полиэтилен, поливинилхлорид) и типа конструкции (холодное/горячее водоснабжение, отопление, канализация, стоки и т.д.)

Также важно учитывать тип помещения, в котором прокладываются узлы соединения квадратных или круглых труб, и технологию подготовки отверстий (как и где – вручную или в заводских условиях)

Принцип работы

Воздушный поток, достигнув стенки верхнего цилиндра грибка, огибает его, после чего струя воздуха скользит по поверхности изделия, а затем устремляется вверх.

В это время находящийся в дымоходе газ подсасывается и выходит наружу в окружающее пространство. В результате воздух начинает двигаться в системе более интенсивно, а значит, тяга усиливается.

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

В том случае, когда воздушные потоки перемещаются не в горизонтальном направлении, а под некоторым углом или вертикально, флюгарка все равно срабатывает. Воздух проникает в верхний цилиндр сквозь зазор и уносит продукты горения. Только при низовом ветре мини-вихри, возникающие под колпаком, замедляют выведение дыма.

Таблица — Воздуховоды.

Обозначение Наименование Код обозначения
На планах и разрезах На схемах
Воздуховод, общее обозначение
Воздуховод круглого сечения
Воздуховод прямоугольного сечения (*вторая цифра — высота канала)
Вентиляционный канал (*вторая цифра — высота канала)
Воздуховод круглого сечения, идущий в видимую сторону
Воздуховод круглого сечения, идущий в невидимую сторону
Воздуховод прямоугольный, идущий в видимую сторону
Воздуховод прямоугольный, идущий в невидимую сторону
Воздуховод гибкий
Воздуховод теплоизолированный
Воздуховод с огнезащитным покрытием ЕI150 — предел огнестойкости
Акустическое покрытие снаружи или внутри воздуховода

Монтаж узла прохода вентиляции через кровлю

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлюПровести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлю

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

Примыкание кровли к вентиляционной шахте: обустройство прохода узла вентиляции через кровлюВ идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

  • угол ската крыши;
  • вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
  • тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

  • не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
  • конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
  • для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
  • в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
