Использование пропана

Калькулятор расчета потребления сетевого газа на нужды отопления Вещество имеет формулу C3H8 и относится к малотоксичным категориям со специфическим запахом. Воздух становится взрывоопасным, если в нем присутствует концентрация паров бутана 1,8 – 9,1%, пропана – 2,3 – 9,5%, давление составляет 0,1 МПа при температуре от +15 до +20°С. Пропан самовоспламеняется при +470°С, бутан – +405°С.

Химические и физические свойства пропана:

  • молекулярная масса – 44,097 кг/кмоль, молекулярный объем – 21,997 м3/кмоль;
  • расход сжиженного газа на 1 кВт тепла составляет 0,16 дм3 (литра);
  • газовая плотность при 0°С – 2,0037 кг/м3, при +20° – 1,87 кг/м3;
  • плотность в жидкой фазе – 528 кг/м3;
  • объем воздуха, необходимый для горения 1 куба – 23,8 м3.

Централизованный газопровод

Калькулятор расчета потребления сетевого газа на нужды отопления В газовом трубопроводе подается природный газ. Строительство централизованной магистрали требует определенных затрат, поэтому метан используют жители густонаселенных регионов и местностей с большим объемом потребления. Загородное население не всегда имеет доступ к газовому трубопроводу и топливо им доставляется в баллонах.

Магистраль строится из стальных труб диаметром до 1,42 м и рассчитывается на давление до 10 МПа. Трубопроводы пропускают около 55 – 60 млрд кубометров газа за годовой период. Магистрали прокладываются под землей или проходят по поверхности. В комплексное обслуживание включаются компрессорные пункты, станции очистки и осушки, газораспределительные точки.

Газгольдеры

Калькулятор расчета потребления сетевого газа на нужды отопления Газгольдеры

Для непрерывной подачи СУГ используются подземные и надземные газовые емкости, которые устанавливаются в многоэтажном секторе или на территории частного жилищного массива. Из резервуара топливо подается в квартиры и дома, используется, чтобы обогреть помещение.

Газовые емкости имеют систему контроля и регистрируют наполнение отстойника. Датчик определяет запас газа и передает сигнал в службу, когда уровень топлива в резервуаре уменьшается до 30%. Оператор высылает автоцистерну для наполнения емкости.

На дне газгольдера постоянно скапливается жидкость, которая не перешла в газообразное состояние, резервуар требует очистки. Хранилища удобны в использовании, т. к. обеспечивают непрерывную подачу топлива.

Баллоны

Калькулятор расчета потребления сетевого газа на нужды отопления Баллонный газ используется в отоплении жилища, если зимой жильцы нерегулярно посещают загородный дом. В емкостях поставляется пропан или его смесь с бутаном. Минусом является увеличение стоимости топлива при удалении от поставщика продукта. Стандартный пропановый баллон вмещает 22 кг газа и весит 19 кг. Используются композитные емкости, они легче, но стоят дороже.

Параметры газовых баллонов:

  • длина единицы 28 – 95 см;
  • диаметр – 20 – 30 см;
  • толщина стенки – 3 – 4 мм;
  • вес – 4 – 22 кг.

Особенности сжиженного топлива

Сжиженный газ получают путем перевода природного топлива в жидкое состояние. Для этого его очищают от примесей, а после охлаждают до конденсации. Эта технология позволяет уменьшить объем газа до 600 раз. Сжиженное топливо хранят в баллонах, которые подключают к котлу. Эта система отопления подходит для частных домов, если отсутствует централизованное газоснабжение.

Потребление сжиженного топлива зависит от тех же факторов, что и для обычного природного газа. В среднем агрегат мощностью 10 кВт потребляет 0,86 л3/час баллонного топлива. Газовый котел производительностью 30 кВт расходует примерно 2,58 л3/час.

Сколько энергии потребляет отопительная система?

При выборе газового котла важно подобрать газовый агрегат, который сможет вырабатывать достаточно мощности, чтобы обеспечить потребность в обогреве, производстве воды и прочих надобностях. Оптимальную мощность агрегата можно рассчитать самостоятельно по формулам

Начинают расчет с общепринятого соотношения, что для обогрева 10 м² нужно 1 кВт энергии. Так, например, для дома площадью 100 м² необходим котел мощностью 10 кВт. Затем полученный результат умножают на поправочные коэффициенты, которые зависят от различных факторов:

Оптимальную мощность агрегата можно рассчитать самостоятельно по формулам. Начинают расчет с общепринятого соотношения, что для обогрева 10 м² нужно 1 кВт энергии. Так, например, для дома площадью 100 м² необходим котел мощностью 10 кВт. Затем полученный результат умножают на поправочные коэффициенты, которые зависят от различных факторов:

  • местного климата;
  • степени утепления здания;
  • наличия дополнительных функций (ГВС, системы «теплый пол»);
  • материала, из которого построены стены.

Финальный результат округляют до показателя мощности стандартных моделей агрегата: 12 кВт, 14 кВт, 24 кВт и т.д.

Вариант 2

Теперь проведем расчет платежей в тех условиях, когда дом оснащен общим учетным прибором на отопление, а также индивидуальными счетчиками снабжена часть квартир. Как и в предыдущем случае, подсчет будет проводиться по двум позициям (тепловые энергозатраты на жилье и ОДН).

Нам понадобится формула №1 и №2 (правила начислений согласно показаниям контроллера или с учетом нормативов потребления тепла для жилых помещений в гкал). Вычисления будут проводиться относительно площади жилого дома и квартиры из предыдущего варианта.

Расчет 1

Формула №1: 1,3 х 1 400 = 1820 руб., где:

  • 1,3 гигакалорий – показания индивидуального счетчика;
  • 1 1820 р. – утвержденный тариф.

https://youtube.com/watch?v=dFLW96z0YVk

Формула №2: 0,025 х 70 х 1 400 = 2 450 руб., где:

  • 0,025 гкал – нормативный показатель расхода тепла на 1 м² площади в квартире;
  • 70 м² – метраж квартиры;
  • 1 400 р. – тариф на тепловую энергию.

Далее высчитываем вторую составляющую нашего платежа (ОДН) по двум формулам – №13 (объем услуги) и №10 (стоимость отопления).

Расчет 2

Формула №13: (300 – 12 – 7 000 х 0,025 – 9 – 30) х 75 / 8 000 = 1,425 гкал, где:

  • 300 гкал – показания общедомового счетчика;
  • 12 гкал – количество тепловой энергии, использованной на обогрев нежилых помещений;
  • 6 000 м² – сумма площади всех жилых помещений;
  • 0,025 – норматив (потребление тепловой энергии для квартир);
  • 9 гкал – сумма показателей со счетчиков всех квартир, которые оборудованы приборами учета;
  • 35 гкал – количество тепла, затраченного на подачу горячей воды при отсутствии ее централизованной подачи;
  • 70 м² – площадь квартиры;
  • 8 000 м² – общая площадь (все жилые и нежилые помещения в доме).
Популярные статьи  Как сделать септик из колец своими руками: схемы и варианты + пошаговая инструкция

https://youtube.com/watch?v=tGvIg-I1QCU

Обратите внимание, что данный вариант включает только реальные объемы потребляемой энергии и если ваш дом снабжен централизованной подачей горячей воды, то объем тепла, затраченного на нужды горячего водоснабжения, не учитывается. Это же касается и нежилых помещений: если они отсутствуют в доме, то и в расчет включены не будут

Далее следует расчет платежа за отопление путем умножения объема тепла на тариф по формуле №10: 1,425 х 1 400 = 1995 руб., где:

  • 1,425 гкал – количество тепла (ОДН);
  • 1 400 р. – утвержденный тариф.

В результате проведенных подсчетов мы выяснили, что полная оплата за отопление составит:

  1. 1820 + 1995 = 3 815 руб. — с индивидуальным счетчиком.
  2. 2 450 + 1995 = 4445 руб. — без индивидуального устройства.

Более точный расчет мощности газового котла

Требуются более точные вычисления, которые выполняют по формуле: МК = QтхКзап, где:

  • Qт – планируемые теплопотери здания, кВт;
  • Кзап – поправочный коэффициент, равный 1,15 – 1,2. Именно на такую величину рекомендуется увеличивать мощность котла, получаемую в результате промежуточных расчетов.

Для его определения используют формулу: Qт = VхРtхk/860, где:

  • V – объем отапливаемого помещения, м³;
  • Рt – разница между внутренней и наружной температурами по Цельсию;
  • K – коэффициент рассеивания, зависящий от степени теплоизоляции дома.

Этот поправочный коэффициент зависит от особенностей объекта:

  • когда строение не имеет теплоизоляции и является простой деревянной или металлической конструкцией, он равен 3,0-4,0;
  • при наличии незначительной степени изоляции обычно в зданиях с одинарной кирпичной кладкой, старыми окнами и крышей рассеивание составляет 2,0-2,9;
  • когда уровень утепления постройки средний, при возведении ее использовалась двойная кирпичная кладка, она имеет стандартную кровлю и небольшое количество оконных проемов коэффициент равен 1,0-1,9;

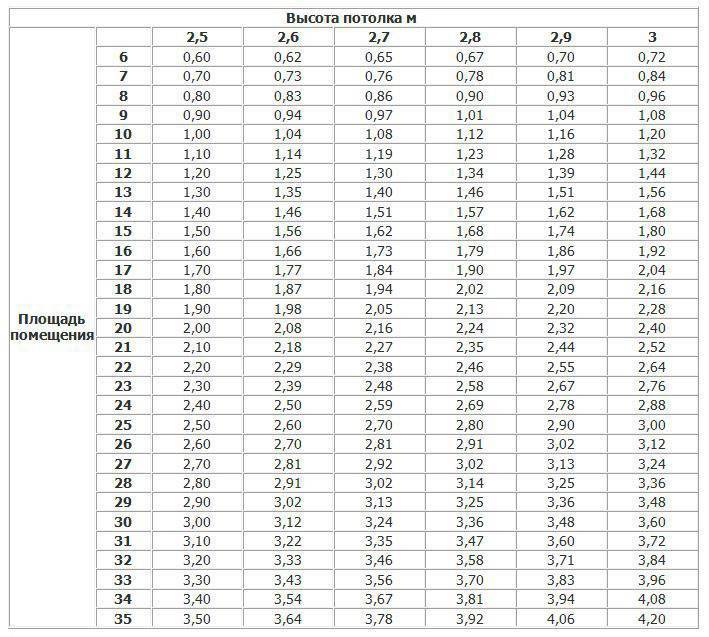

Для этого в таблицу (см. фото) потребуется внести ряд данных:

  • необходимая температура в помещении;
  • средняя температура на протяжении семи самых холодных дней в году;
  • этажность дома;
  • высота потолков;
  • количество окон и их описание, включающее размеры и другие параметры;
  • сведения о перекрытиях;
  • информация о принудительной вентиляции;
  • длина каждой из стен, их толщина и материал изготовления;
  • потребность в ГВС.

Для построек более сложных по конструкции данные варианты подсчетов могут оказаться непригодными в том случае, если:

  • в здании есть помещения, имеющие разную высоту потолков;
  • запроектирован монтаж конструкции «теплый пол»;
  • планируется строительство помещений, для которых требуется повышенный расход тепловой энергии. Такими объектами являются, например, сауна, бассейн, зимний сад и прочее (прочитайте: “Расчет тепловых потерь здания”).

При расчете мощности газового котла помогут простые советы на видео:

https://youtube.com/watch?v=LAd1nJS8WGI

Как рассчитать средний расход топлива за час, сутки или месяц?

Чтобы рассчитать часовой расход газа для газового котла, следует умножить производительность агрегата на 0,12 м3 . Для агрегата мощностью 10 кВт почасовой расход будет составлять: 0,12×10=1,2 м3

Суточную норму измеряют исходя из того, что агрегат работает около 50% суточного времени – 12 часов. Тогда среднесуточный расход считается следующим образом: 1,2×12=14,4 м3

Найти максимальный расход газа газовым котлом в месяц можно, умножив суточный на 30 дней: 14,4×30=432 м3Обратите внимание! При расчете норм расхода газа учитывается, что агрегат работает на полной мощности, что в жизни бывает нечасто. Обычно устройство обогревает помещение на 50-70% своей производительности

Таким образом, можно сопоставить предполагаемые траты на отопление конкретным газовым котлом.

Основополагающий параметр – необходимая тепловая мощность системы отопления

Итак, выяснили, что «плясать» при расчетах начинаем от реально необходимой мощности системы отопления.

Если задать поисковый запрос в интернете, сколько же нужно тепловой мощности для отопления, то в 90 случаях из 100 будет получен очень простой и удобный для расчетов ответ – считайте 1 кВт тепловой энергии на каждые 10 м² площади отапливаемых помещений.

Позвольте усомниться в справедливости это устоявшейся догмы….

«Ух, как просто» — обрадуется читатель, но, к сожалению, окажется неправ. Почему? – да посудите сами!

— Например, равное ли количество тепла потребуется для обогрева 10-метровой комнаты в доме, скажем, выстроенном в Приазовье, и в таком же, но в Ханты-Мансийске?

— Есть ли разница в требуемом количестве тепла для, например, угловой комнаты с окном, выходящим на север, и для такой же по площади, но с одной внешней стеной, да еще и смотрящей на солнечную сторону?

— В равных ли условиях находятся помещения, у одного из которых снизу расположен холодный подвал, а у второго – теплая отапливаемая комната?

— Где больше теплопотери – в комнате с одним маленьким окошком или в имеющей чуть ли не панорамное остекление?

При желании перечень подобных вопросов можно и продолжить. Но, наверное, и сказанного с избытком достаточно, чтобы понять всю несуразность такого «причесывания под одну гребенку».

Мало того, даже схема подключения радиаторов отопления к контуру и особенности их расположения на стене способны довольно серьезно влиять на эффективность их теплоотдачи и, соответственно, на потребное количество тепла для нормального обогрева помещения.

Поэтому оптимальным вариантом видится такой подход — для каждого отапливаемого помещения проводится индивидуальный расчет потребной тепловой мощности, с учетом всех его специфических особенностей. А последующее суммирование всех показателей даст искомую величину необходимой общей мощности системы отопления дома (или квартиры).

Очень сложно, наверняка подумают многие, лучше уж подсчитать приблизительно…

Но зачем же манкировать точностью? Уверяем вас, с нашим алгоритмом и с созданным на его основе онлайн-калькулятором провести расчет системы отопления сможет любой собственник жилья.

Кстати, не спешите выбрасывать составленную таблицу с расчетами мощности по помещениям дома. Она может пригодиться. Например, при выборе оптимальных моделей радиаторов отопления или даже обогревательных электрических приборов.

3.1. Определение годовых расходов газа

Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по чис­ленности населения города (района) и нормам газопотребления на одного чело­века, а на коммунально-бытовые — в зависимости от пропускной способности предприятия и норм расхода газа по формуле:

Популярные статьи  Утеплитель изовер технические характеристики: фото материалов и калькулятор для расчета укладки

(3.1)

Где:

q — норма расхода теплоты на одну расчетную единицу, МДж/год;

N — число расчетных единиц;

— низшая теплота сгорания газа на сухую массу, МДж/м3.

Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды

Назначение расходуемого газа

Показатель потребления

Количество расчетных единиц

Норма расхода тепла q, МДж/год

Годовой расход газа , м3/год

Результаты, м3/год

Кварталы с газовыми плитами и централизованным ГВС (1-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N1=136427,6

2800

6923067,49

Больницы для приготовления пищи и горячей воды

На 1 койку в год

1637,131

367911,5

Поликлиники для процедур

На 1 посетителя в год

3547,117

5335,796

Столовые и рестораны

На 1 обед и 1завтрак

14938822

1705670,755

ИТОГО:

9348138,911

Кварталы с газовыми плитами и проточными водонагревателями

(2-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N5=1219244,8

8000

31787588,63

Больницы для приготовления пищи и горячей воды

На 1 койку в год

2630,9376

591249,1485

Поликлиники для процедур

На 1 посетителя в год

5700,3648

8574,702

Столовые и рестораны

На 1 чел. В год

24007305

2741083,502

ИТОГО:

36717875,41

Годовые расходы газа крупными коммунально-бытовыми потребителями

Бани

На 1 помывку

3698992,9

2681524,637

Прачечные

На 1 т сухого белья

25964,085

8846452,913

Хлебозавод

На 1 т изделий

90874,298

8975855,815

Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий оп­ределяют по удельным нормам расхода топлива, объему выпускаемой продук­ции и величине фактического топливопотребления. Расход газа определяют от­дельно для каждого предприятия.

Годовой расход газа на котельную складывается из расходов газа на ото­пление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.

Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:

Калькулятор расчета потребления сетевого газа на нужды отопления (3.1)

Где:

а = 1,17 — поправочный коэффициент принимается в зависимости от температуры наружного воздуха;

qa— удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);

tвтемпература внутреннего воздуха, С;

tcpот — средняя темпе­ратура наружного воздуха в отопительный период , °С; пот =120 — продолжитель­ность отопительного периода, сут. ;

VH— наружный строительный объем отапли­ваемых зданий, м3;

низшая теплота сгорания газа на сухую массу, кДж/м3;

— КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.

Наружный строительный объем отапливаемых зданий можно определить

как

(3.2)

Где:

V— объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;

Np количество жителей в районе, чел.

Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры

наружного воздуха

,°С

-10

-15

-20

-25

-30

-35

-40

-50

а

1,45

1,20

1,17

1,08

1,00

0,95

0,85

0,82

Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:

Калькулятор расчета потребления сетевого газа на нужды отопления (3.3)

Где:

qГВС = 1050 кДж/(чел-ч) — укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;

N — число жителей, пользующихся цен­трализованном ГВС;

tхл,tхз— температура холодной воды в летний и зимний пе­риод, °С, принимается tхл =15 °С,tx=5 °С;

низшая теплота сгорания газа на сухую массу, кДж/м3;

— коэффициент, учитывающий снижение расхода го­рячей воды в летний период в зависимости от климатической зоны, принимает­ся от 0,8 до 1.

Калькулятор расчета потребления сетевого газа на нужды отопления м3/год

Годовой расход газа на принудительную вентиляцию общественных зда­ний , м3/год, можно определить из выражения

(3.4)

Где:

qв— удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);

fcp.в.— средняя температура наружного воздуха для расчета вентиляции, °С, (допускается приниматьtcp в.=tcpom).

По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен

(3.5)

Калькулятор расчета потребления сетевого газа на нужды отоплениям3/год

Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:

(3.6)

Калькулятор расчета потребления сетевого газа на нужды отоплениям3/год

Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа

(3.7)

Калькулятор расчета потребления сетевого газа на нужды отоплениям3/год

Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:

(3.8)

Калькулятор расчета потребления сетевого газа на нужды отоплениям3/год.

Калькулятор расхода сжиженного газа на отопление

Газовое отопление частного дома удобно во всех отношениях – и с позиций удобства в эксплуатации, и с точки зрения вполне приемлемых тарифов на энергоноситель. Во всяком случае, конкурентов в плане экономичности, при хорошо отлаженной системе, у него немного. Но не каждый может себе это позволить по той банальной причине, что еще далеко не все населённые пункты, и тем более – дачные поселки подключены к газовым магистралям.

Калькулятор расхода сжиженного газа на отопление

И тем не менее решение просматривается – можно использовать на нужды отопления привозной сжиженный газ, организовав его подачу к котлу отопления из баллонов или из объёмного подземного хранилища – газгольдера

Но при этом информация о среднем потреблении топлива имеет особую важность – необходимо не только планировать бюджет на отопление, но и своевременно организовывать пополнение своих запасов

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Как быть? Ничего страшного – поможет нам в этом вопросе калькулятор расхода сжиженного газа на отопление.

сжиженный газ

Пояснения по ведению расчетов будут даны ниже, в текстовом блоке.

Порядок проведения расчетов

Любой вид топлива, и сжиженный газ не является исключением, характеризуется теплотворной способностью – это количество тепловой энергии, вырабатываемого при сжигании определённой единицы измерения энергоносителя. При системах с сетевым природным газом оперируют кубометрами, а если используется сжиженный, то расчет ведется на килограммы или литры. Значит, зная необходимое количество тепловой энергии для отопления дома, теплоту сжигания газа (она для пропан-бутановой смеси G30 составляет 45,2 МДж/кг = 23,68 МДж/литр = 6,58 кВт/литр) и некоторые характеристики отопительного оборудования, можно довольно точно спрогнозировать потребление.

Первое, что необходимо указать в соответствующем поле калькулятора – необходимую тепловую мощность, которая требуется для полноценного отопления дома

Важно не совершить распространённую ошибку, когда вместо этой величины за основу берут паспортную мощность котла

Популярные статьи  Почему шумит газовый котел: отчего агрегат гудит, щелкает, свистит, хлопает + как бороться

Нет, здесь нам требуется именно потребное количество тепловой энергии, и если оно хозяину дома неизвестно, то его придётся рассчитать отдельно.

После проведения расчётов мощности, полученное суммарное значение необходимо указать в первом поле ввода данных нашего калькулятора.

  • Вторым пунктом указывается, не является ли котел конденсационным, то есть использующим дополнительный тепловой потенциал водяного пара, выходящего с продуктами сгорания газа.
  • И последним пунктом указывается коэффициент полезного действия котла, который можно найти в паспорте агрегата. Если в документах указано два значения, для разных показателей теплоты сжигания газа, то берется параметр для низшей, то есть Hi.

После этого остается лишь нажать кнопку расчета и получить готовый результат. Он будет выражен в литрах и килограммах сжиженного газа, по периодам – за день, неделю, месяц и за весь семимесячный отопительный сезон. Для удобства восприятия одновременно будет выпонен перевод еще и в количество стандартных 50-литровых газовых баллонов, исходя из условия, что по технологии заправки в каждый из них обычно закачивается 40-42 литра сжиженного газа.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

  • 10 кВт на 100 кв.м;
  • 15 кВт на 150 кв.м;
  • 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

  • атмосферные условия в местности;
  • размер жилой постройки;
  • коэффициент теплопроводности стены;
  • фактическую теплоизоляцию здания;
  • систему регулировки мощности газового котла;
  • объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

  • 0.7 до 0.9 южные территории РФ;
  • 1.0 до 1.2 центральные регионы РФ;
  • 1.2 до 1.5 Московская область;
  • 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом: Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

  • ванная комната – 8.0-9.0 л/мин;
  • душевая установка – 9 л/мин;
  • унитаз – 4.0 л/мин;
  • смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

  • 100 л, Мо – 24кВт, 14 мин;
  • 120 л, Мо – 24кВт,17 мин;
  • 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
