Тёплый плинтус: что собой представляют плинтусные радиаторы отопления и как их правильно монтировать

Пошаговое руководство

На первом этапе проводятся подготовительные работы:

  1. Подготовка поверхности стены рядом с полом, включая демонтаж старых обычных плинтусов и проклейку этого участка специальной изолирующей лентой.
  2. Одновременно планируются и намечаются места вывода силового кабеля, с учетом того что мощность всех проводов вместе взятых, не должна превосходить мощность выбранного термостата.
  3. Далее с помощи рулетки и карандаша размечают единый для всех стен помещения уровень установки приборов.
  4. Затем прикладывая на уровне черты задние панели ТЭНов, отмечают места для фиксации крепежей.

Когда весь периметр размечен, в наличие все необходимые инструменты и необходимое количество плинтусных элементов можно приступать к этапу непосредственного монтажа:

  1. Перфоратором или дрелью в отмеченных точках делаются отверстия, в которые будут вставлены дюбеля и зафиксированы планки плинтуса.
  2. После закрепления профиля с интервалом 40 см крепятся держатели нагревательной панели, которая не должна напрямую контактировать ни с самой стеной, ни с изоляцией, чтобы не допускать перегрева.
  3. Так, один за другим последовательно закрепляются все модули по периметру помещения, однако следует помнить, что их не может быть более 17 в одном контуре, так как, так как используемый в них провод сечением 2,5 квадрата не выдержит большей нагрузки.
  4. Ответственным моментом является монтаж перемычек питания и обеспечение заземления устройства.

На третьем этапе производится установка терморегулятора, проведение силового кабеля и пробный пуск системы отопления:

  1. На стене при помощи комплектных креплений, аналогично плинтусам, монтируется термостат на высоте около 1,5 м над полом, желательно вблизи розеток и выключателей.
  2. После монтажа, калибруют датчик температуры термостата.
  3. Теперь к нему можно подключить электрический провод, сечение которого подбирается в зависимости от общей мощности системы.
  4. Все провода можно спрятать как внутри стены, так и с помощью специальных коробов.
  5. Систему подключают в сеть посредством термостата и распределительной коробки, в соответствии с паспортной инструкцией к оборудованию.
  6. Заключительный шаг – включение термостата в розетку, проверка работы агрегата и если необходимо декорирование ее элементов.

Труба пластиковая для отопления — пошаговая инструкция монтажа

Термостат для котлов отопления — принцип работы

Инфракрасная плинтусная пленка

Инфракрасная плинтусная пленка действует по тому же принципу, что и все ИК обогреватели.

Мы переходим к довольно необычному оборудованию – сейчас мы будем рассматривать инфракрасный плинтус, представляющий собой тонкую пленку. Подобная технология активно используется в системах теплых полов. Тонкая пленка, с нанесенным на нее токопроводящим напылением, нагревается, превращаясь в источник инфракрасного излучения. В результате этого полы в комнатах становятся теплыми, а от них начинает прогреваться и сам воздух.

Аналогичным образом можно сделать плинтусное отопление – для этого в продаже представлена инфракрасная пленка, созданная специально для монтажа в плинтусной зоне. Под действием электроэнергии она нагревается, начиная генерировать ИК-излучение. Это излучение достигает полов, стен и окружающих предметов, в результате чего те начинают нагреваться и греют собой воздух – в помещениях становится тепло, причем довольно быстро.

Такой принцип действия заимствован у самой природы – воздух согревается далеко не солнцем, а поверхностью нашей планеты с элементами ландшафта и искусственными постройками человека. То есть, ИК-излучение достигает поверхности земли, нагревает ее, в результате чего та начинает согревать воздух. Уже через час-другой после восхода солнца воздух становится заметно более теплым.

Преимущества инфракрасных электрических теплых плинтусов, выполненных в виде пленки:

  • Легкость в монтаже – достаточно оклеить пленкой и теплоизоляцией всю плинтусную зону;
  • Легкость в подключении – здесь используется двухпроводная схема подключения, так как сама пленка питается от однофазной электросети;
  • Отопительная система получается еще более миниатюрной, чем при использовании стандартных плинтусных обогревателей – итоговая толщина оборудования складывается из толщины защитных панелей.

Вооружившись инструментами, монтажные работы можно завершить за считаные часы. Для управления температурой в помещениях следует воспользоваться термостатом – по одному прибору на каждую комнату, чтобы обеспечить раздельную регулировку.

Инфракрасная пленка может использоваться в помещениях различного назначения – это гостиные, детские комнаты, спальни, коридоры, кухонные помещения, рабочие кабинеты, офисы и многое другое. Она обеспечит эффективный обогрев, который обязательно порадует всех пользователей.

Утеплив свои дома вы сможете хорошо сэкономить на отоплении.

Мы так расхвалили электрические инфракрасные теплые плинтусы, что совсем забыли упомянуть об их недостатках. Вот их список (к счастью, не очень большой):

  • Несколько долгое время прогрева – это связано с не самой высокой температурой рабочей поверхности пленки;
  • Высокое энергопотребление – суждения о существенной экономичности ИК-отопления на практике оказываются ложными. Некоторая экономия есть, но из-за дороговизны электроэнергии в нашей стране расходы на отопление будут крайне высокими;
  • В некоторых зданиях применение ИК-пленки может оказаться неоправданным – отсутствие нормальной теплоизоляции стен приведет к тому, что температура воздуха внутри будет низкой.

Тем не менее, люди все чаще обращают свое внимание на отопление с помощью электрических инфракрасных теплых плинтусов

Вместо эпилога

Анализ российского рынка теплых плинтусов показал, что отечественный покупатель предпочитает отечественные же модели. Все благодаря тому, что поиск комплектующих для них не обременителен, а некоторые образцы возможно смонтировать и самостоятельно. И даже наглядная простота не делает их в глазах потенциального пользователя чем-то низкокачественным. Наоборот, большинство российских моделей хорошо сбалансированы по параметрам цена/качество. В то же время, зарубежные образцы могут стоить в разы больше (а то и в десятки раз), однако, даже в силу своего совершенства и применения в них новых технологий – особым спросом они не пользуются в РФ.

Объективно обо всех преимуществах и недостатках

Восходящий тепловой поток согласно физическому закону Коанда прижимается к стене. Не смешиваясь с остальным воздухом в комнате, он нагревает вертикальную поверхность. На высоте до полутора метров температура стены на несколько градусов выше, чем в комнате, и это создаёт тепловой комфорт для находящихся в ней людей.

В период отопительного сезона обогревательная система задействована 6-8 часов ежесуточно. Перемножив общую мощность на количество отработанных за месяц часов получаем показатель месячного потребления энергии.

Распределительный коллектор равномерно распределяет теплоноситель по отдельным контурам. Его выбор определяется рядом факторов — материалом изделия, пропускной способностью гребенки, давлением, энергопотреблением, возможностью дальнейшего расширения

Действительно ли плинтусные обогреватели экономят энергоресурсы благодаря невысокой температуре теплоносителя? Ответом будет такой пример:

  1. Площадь комнаты — 3, 5м х 5м (17,5 кв. метров), периметр — 17 м (за вычетом дверного проема — 16 м).
  2. Объем помещения при высоте потолков 2,7 м: 17,5 * 2,7 = 47,25 куб. метров
  3. Температура  на улице зимой — в среднем -10 ºC.
  4. Для поддержания в помещении +20-22ºC при нормальной теплоизоляции требуется 1,5 кВт/час. Обогрев будет работать 7 часов в сутки.

С учетом 200 Вт на 1 метр длины при нагреве теплоносителя до 65 ºС (см. выше) получаем 200 Вт * 16 м =  3200 Вт  или 3,2 кВт. Поскольку этот расход вдвое завышен (3,2 кВт/1,5 кВт = 2,1), можно снизить температуру теплоносителя в той же пропорции: 65 ºС /2,1 = 31 ºС.

Рассчитаем месячное потребление электроэнергии: 1,5 кВт/час * 7 час. * 30 дн. = 315 кВт. Более достоверные результаты дает детальный теплотехнический расчет на основе полных исходных данных по объекту.

Если сравнивать по эффективности теплые пол и плинтус, то спорить можно хотя бы по той причине, что конвекторы с пола сразу нагревают воздух, а часть теплого воздуха от термоплинтуса забирает на себя внешняя стена, которая постоянно подпитывается холодом снаружи.

Тепло, расходуемое на постоянный обогрев холодных внешних стен — своего рода потери. Является ли компенсацией за это их сухость, отсутствие плесени, сырости? По этому вопросу тоже идут дебаты: одни говорят — да, другие указывают на то, что влажность в помещении регулируется  приточно-вытяжной вентиляцией, а не отоплением.

Если водяные радиаторы соединить последовательно, теплоноситель остынет, пока обойдет весь периметр. Поэтому модули объединяются параллельно, каждая пара входящей и выходящей трубы выводится на коллектор отдельно

Что касается внешнего вида, то плинтусные короба, закрывающие отопление, действительно красиво смотрятся в интерьере, но вот при в помещении корпусной мебели возникают проблемы — обогнуть ее спереди не получается, а за ней у теплого воздуха нет свободы движения.

И по поводу абсолютного отсутствия в воздухе пыли стоит возразить — возможно, ее меньше, чем при циркуляции воздуха в традиционных отопительных системах, но она есть, поскольку конвекция присутствует.

В целом же можно заключить, что у плинтусных радиаторов отопления уже есть покупатели, и со временем их число будет увеличиваться. Ограничивающий фактор — чрезмерно высокая стоимость оборудования, что объясняется использованием в производстве меди, латуни, алюминия, т.е. дорогостоящих материалов.

И монтаж, если заказывать его у профессионалов, дешево не обходится. Плинтусная разводка труб является самой сложной из всех имеющихся водяных отопительных схем, но и в сборке электрических плинтусов кроется много нюансов.

Этапы монтажа

  1. На данном этапе на стену монтируются при помощи дюбелей специальные планочки.

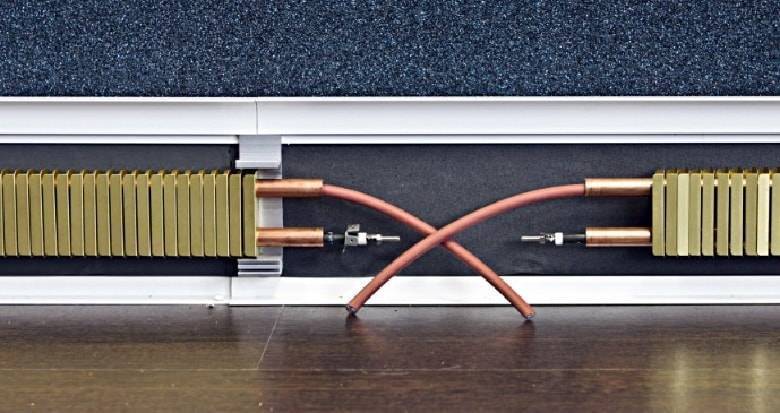

  2. Данные этап включает в себя установку, соединение конвекторных модулей в одну систему.
  3. Начиная от распределенного коллектора, прокладываются пластиковые трубки.
  4. Измеряется расстояние, от которого подключается коллектор с плинтусом.
  5. В соответствии с замерами подбираются трубочки.
  6. Наклеивается самоклеящаяся изоляционная лента в местах монтирования плинтуса.
  7. С угла монтируется при помощи саморезов профиль алюминиевый.
  8. На расстоянии от угла 15 см, высверливаются отверстия для дюбелей, ставятся клипсы на расстоянии 40 см друг от друга.
  9. Устанавливаются конвекторы.
  10. Для точного, надежного соединения с секцией плинтуса, регулируются, соединяются пластиковые трубочки.
  11. Теплый водяной плинтус подключается к отопительной системе основной (котельное оборудование, теплосети).
  12. Внимательно проверяется, нет ли нигде течи.
  13. Монтируются декоративные наружные панели.

Если все элементы смонтированы правильно и соответственно этапам, то теплый водяной плинтус будет правильно функционировать.

Примите к сведению: при нарушенной герметичности, необходимо прижать при помощи разводного ключа соединительные места.

Их устанавливают в частных домах, квартирах, административных, государственных зданиях.

Характеризуется рядом преимуществ, среди которых основные:

  • равномерное распределение теплого воздуха по всей комнате;
  • красивый эстетичный вид;
  • гармонично вписывается в интерьер любой комнаты;
  • доступная ценовая политика.

Смотрите видео, в котором специалист разъясняет нюансы, возникающие при установке теплого плинтуса водяного:

Принцип работы

Работа теплого плинтуса принципиально отличается и от традиционных отопительных систем с радиаторами, и от теплого пола.

Главное отличие состоит в том, что в прогреве обслуживаемого объема при использовании системы «теплый плинтус» явление конвекции не играет решающей роли.

Производители, выпускающие такую продукцию, говорят, что на его долю приходится не более 30% тепловой мощности контура.

Работу системы описывают следующим образом:

  1. За счет выделяемой греющим элементом энергии прогревается ограниченный объем воздуха внутри короба и вокруг него.
  2. Нагретый воздух поднимается вверх вдоль поверхности стены
  3. За счет разности скоростей движения поднимающегося теплого воздуха и более холодной основной массы в помещении создается разность давлений, «прижимающая» нагретый поток к поверхности стены (имеет место эффект Коанда).
  4. За счет большей теплопроводности контактирующая с теплым потоком поверхность стены прогревается быстрее, чем воздух в смежном объеме.
  5. Прогретая стена отдает тепло за счет излучения, что обеспечивает более равномерное распределение температуры в помещении (отсутствует теплая «подушка» у потолка, характерная для систем с радиаторами).

По данным исследований, разница температур между телом человека, воздухом и окружающими поверхностями воспринимается по-разному. Так, например, в помещении, где воздух и стены имеют температуру 17оС, человек будет ощущать серьезный дискомфорт, а при температуре стены 24оС и тех же 17оС в воздухе – чувствовать себя вполне комфортно.

Восходящий нагретый поток создает вдоль стены своеобразную «тепловую завесу». Этот эффект также положительно сказывается на обогреве помещения в целом – нивелируется воздействие образующихся во внешних стенах «мостиков холода» на внутренний объем.

Таким образом, система «теплый плинтус», использующая нестандартный подход к обогреву помещения, оказывается более экономичной.

Со спецификой работы теплого плинтуса связаны и некоторые особенности монтажа. Так, нет смысла устанавливать отрезок нагревательного контура на стене с окном.

Образованная остеклением т.н. «тепловая дыра» из-за незначительной скорости потока теплого воздуха препятствует образованию стабильной прогретой прослойки.

В результате эта часть контура будет «греть» наружный воздух и окажется неэффективной для отопления помещений.

Сказанное не относится к зданиям с панорамным остеклением. Работа теплого плинтуса с окном, занимающим все пространство от пола до потока, полностью аналогична взаимодействию со сплошной стеной. А с учетом энергосберегающих технологий, используемых при создании панорамного остекления, монтировать совместно с ним такую систему отопления оказывается выгоднее.

Дизайн, область применения, цена

Тонкие, изящные, гармонирующие с общей обстановкой обогреватели позволяют реализовывать самые нестандартные дизайнерские идеи. Особенность плинтусной системы отопления состоит в том, что она совершенно не отбирает у помещения свободное пространство, и ее можно размещать рядом с мебелью, антикварными вещами, бытовой техникой, музыкальными инструментами.

Материал, из которого изготовлено половое покрытие и стены, тоже значения не имеет — порчи и вреда не будет.

Палитра из сотни цветов и оттенков дает возможность подобрать внешний вид корпуса по своему вкусу. По текстуре это может быть ровная и гладкая поверхность или имитация под гранитный камень, мрамор, дерево.

Плинтусный радиатор выравняет температуру в более холодных угловых и торцевых комнатах, этой технологией интересуются хозяева коттеджей и дачных домов, стремящиеся создать в своих жилищах изысканный интерьер. Да и в многоэтажках многие хотят сделать обогрев лоджий, балконов, и эта задача тоже легко решается с помощью подобной схемы отопления.

Где только ни используется плинтусный обогрев — в оранжереях и зимних садах, бассейнах и спортзалах, в зданиях музеев, концертных залах и т.п. В моде панорамное строительство, но вдоль стены, представляющей собой сплошное стекло, обычные радиаторы не поставишь.

Обширный ассортимент текстур и оттенков корпуса теплого плинтуса позволяет использовать его как элемент декора. В данном случае он слился в единое целое с наличниками двери

Традиционное отопление проигрывает и в помещениях с высокими потолками. Сколько ни нагревай их батареями, теплый воздух все равно будет стремиться вверх под потолок, оставляя прохладной нижнюю зону, а с помощью термоплинтуса ситуацию легко исправить.

Что касается цены, то покупка и монтаж теплого плинтуса сравнима со стоимостью теплых полов. И то, и другое не обойдется дешевле, чем установка классической отопительной системы с батареями. К сожалению, все энергоэффективные устройства дешёвыми не назовешь, но затраты окупаются. Чтобы не переплачивать лишнее, нужно заранее скомплектовать систему — каждый ее элемент имеет свою цену. Сделать это грамотно по силам только специалисту.

Полезное видео по теме

Как работает теплый плинтус:

Монтаж системы плинтусного обогрева:

Подведем итог: теплый плинтус — новая, эстетичная и надёжная разновидность отопительного оборудования, заслуживающая внимания.

Преимущества и недостатки: мнение экспертов

Одно из преимуществ, несомненно, — аккуратный, почти декоративный внешний вид. Радиаторы, даже по своим размерам мало отличающиеся от обычных плинтусов, занимают совсем мало места и располагаются там, где никому не мешают – на полу, у самой стены. А это значит, что существует больше вариантов расстановки мебели, а шторы могут свободно свисать, не цепляясь за ребра традиционных батарей.

Теплый плинтус имеет современный вид, занимает мало места и вписывается в интерьер, устроенный в практически любом стиле: от кантри до модерна

Еще один плюс плинтусной системы отопления – равномерный обогрев всей пощади помещения. Нет зон более теплого или прохладного воздуха, так как нет конвекции. Следовательно, температура воздушной прослойки под потолком и возле пола будет одинаковой, а это благотворно влияет и на здоровье людей, и на состояние отделочных материалов.

Не стоит забывать и об экономии. Расход топлива заметно снижается в связи с невысокой температурой нагрева, в среднем на 35-40 %. К тому же установка плинтусного оборудования происходит быстро, как и его ремонт. Есть возможность в каждой комнате установить отдельный терморегулятор и с помощью его контролировать обогрев: в детской комнате установить температуру чуть выше, в спальне – на пару градусов ниже.

Создавать своими руками элементы теплого плинтуса не рекомендуют, так как нет гарантий его исправной и эффективной работы. Лучше приобрести дорогое, но качественное оборудование известного производителя

К минусам относят высокую стоимость оборудования – около 3 тысяч рублей за каждый метр. В эту сумму входят специальные материалы и монтаж системы. Установкой оборудования должны заниматься компетентные специалисты, имеющие разрешение от компании-производителя. Монтируя систему самостоятельно, можно упустить ряд важных моментов, что приведет к быстрому износу оборудования и постоянным ремонтам.

Желательно, чтобы плинтусные радиаторы ничем не закрывались: ни декоративными накладками, ни предметами мебели. Теплоотдача резко снижается, и обогрев помещения становится неполноценным.

Несмотря на некоторые недочеты, теплый плинтус пользуется все большей популярностью, и не за горами то время, когда он полностью вытеснит традиционные для сегодняшнего дня системы конвекционного типа.

Налицо удобство теплого плинтуса и его экономичность, равномерность распределения. Но. не дай Бог что случится, без вскрытия пола не обойтись. Значит плюс к большой стоимости установки плинтуса еще надо сразу приплюсовывать стоимость ремонта. А вероятность повреждения не такая уж и маленькая. Батарею можно снять и поменять на новую, немного хлопот. Все-таки гораздо менее хлопотна установка батарей. Они сейчас красивые, довольно плоские, портьеры им не помешают. Равно как и они портьерам.

С таким способом отопления я еще ни разу не сталкивался. В принципе он возможен, но практически нуждается в доработке. То, что надо обогревать не воздух в помещении, а стены — правильно. Расположение внизу — правильно. Но при этом возникает проблема циркуляции теплоносителя. Без насоса система не будет работать. По мере прохождения теплоносителя его температура будет снижаться. В батареях можно регулировать равномерное распределение тепла. В этой системе первые метры будут нагреваться значительно сильнее последних. Иди я не прав? Вроде, при правильном расчете, такая система может дать экономию топлива.

Чтобы всё работало, имеет смысл сделать не очень сложный расчет гидродинамических характеристик. Установить насос чуть мощнее, ограничить линейную длину каждого отдельного контура. И всё заработает. С радиаторами тоже бывает — первые секции теплее последних. Что касаемо экономии — теплый плинтус отдает тепло не конвекцией, а излучением. Значит, отсутствует движение теплого воздуха на подъём, значит отсутствует «теплая подушка» под потолком — тепло, за которое мы платим, но не пользуемся им. Вот Вам и экономия.

Система не плохая, плюсов много. Из минусов только цена. Но все новое это хорошо забытое старое. Раньше мы делали такое отопление в частных домах из стальной трубы сотки и более в диаметре и теплоноситель ходил самоходом и было равномерное тепло в доме, но трубы были видны и выглядело это не красиво. Резюме. Если Вам нужен высокий комфорт, и Вы можете себе его позволить, тогда выбирайте!

Навигатор по сайту

Виды греющих плинтусов

Система плинтусного обогрева может быть двух типов: с электрическими и водяными нагревателями. На стадии монтажа сложнее система с водяными теплыми плинтусами (требуется коллекторное или лучевое подключение), но при эксплуатации она более экономична. Электрический теплый плинтус монтируется быстро — надо только закрепить обогреватели к стене, сразу поле монтажа он готов к работе. Но расходы на отопление, как и у любого электроотопления, высокие.

Одна из самых незаметных систем отопления — теплый (греющий) плинтус

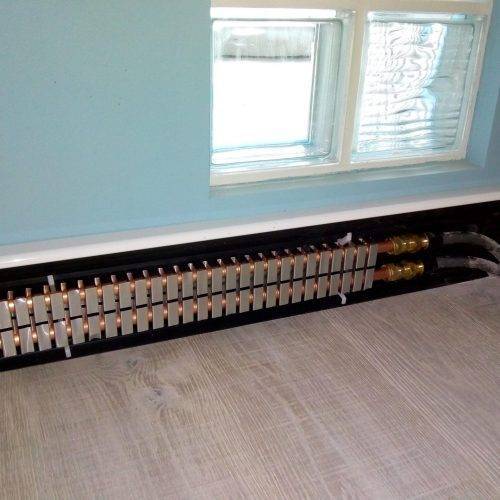

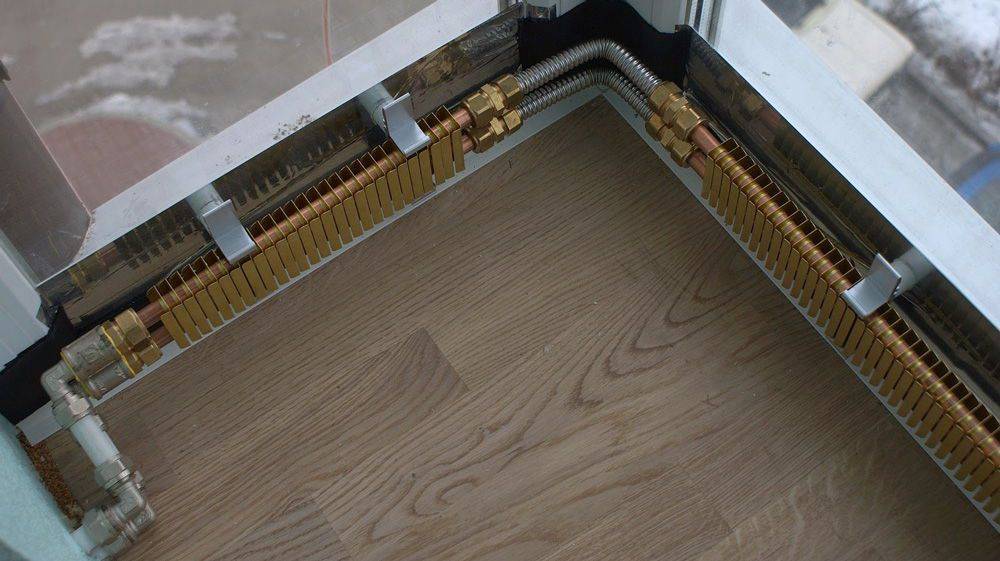

Устройство отопления с водяным теплым плинтусом

Система водяного плинтусного отопления отличается только нестандартной формой отопительных приборов. Ключевые составляющие не отличаются от стандартных: нужен водогрейный котел, коллекторный узел и система труб, при помощи которых подключается теплый плинтус.

Есть еще комбинированный теплый плинтус — с электрическим ТЭНом и трубами для теплоносителя

Обратите внимание: оптимальный режим работы системы — низкотемпературный. На подаче 40-50°C, на обратке примерно на 5°C ниже. Потому подбирать котел или строить систему надо исходя из этого

Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры

Потому подбирать котел или строить систему надо исходя из этого. Если котел будет газовый, оптимальный выбор — конденсационный. При установке любого другого, в системе необходим аккумулятор тепла и/или смесительный узел — для снижения и стабилизации температуры.

Способ подключения

Есть особенности и в выборе способа подключения. Последовательное подключение всех плинтусных обогревателей в комнате неэффективно: пока теплоноситель дойдет до последних в ветке обогревателе, он сильно остынет и они почти все время будут оставаться холодными.

Лучевая схема подключения выглядит примерно так

Для водяного греющего плинтуса используется лучевая система: приборы подключаются по одному или попарно. Для этого в систему встраивается коллекторный узел, к которому подключаются трубы, которые идут на отопительные приборы. Недостаток такой системы — большой расход труб. Ведь к каждому прибору (или небольшой группе) идет две трубы — на подачу и обратку. Расход труб намного больше, но распределение тепла более равномерно и сама система более надежна. Почему более надежна? При повреждении труб или радиаторов в одной группе, все остальные работают нормально.

Особенности монтажа

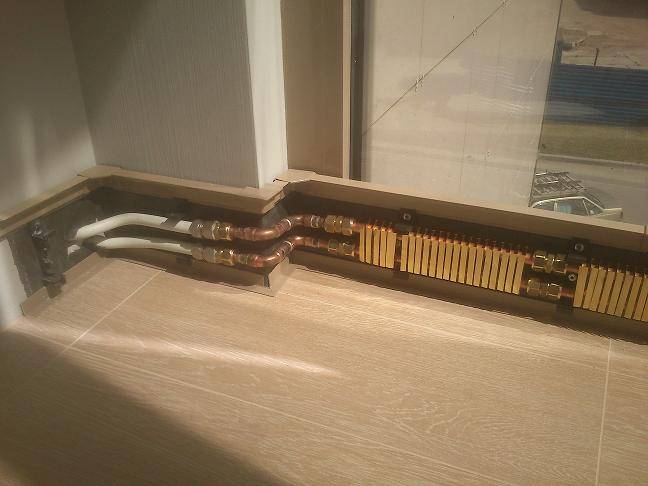

При устройстве водяного плинтусного отопления, трубы обычно прячут в пол. Прокладывать их вдоль стен не получится, так как место занято отопительными приборами. То есть, монтаж водяных теплых плинтусов возможен только на стадии ремонта — придется подымать полы.

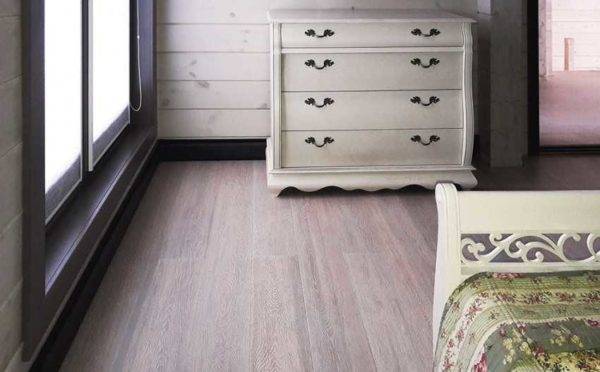

В смонтированном состоянии очень привлекательно

Укладывать в стяжку рекомендуют специальные полимерные трубы — они не подвержены коррозии и имеют низкую теплоотдачу, то есть потери тепла при транспортировке теплоносителя будут небольшими. Но так как доступность для ремонта у этих систем невелика, брать надо качественный товар известных производителей, а это недешево.

Электрический теплый плинтус

Электрический теплый плинтус внешне от водяного отличается только наличием клемм для подключения питания. В остальном вид тот же. Это две трубки с перпендикулярно закрепленными алюминиевыми/латунными/медными пластинами. В нижней трубке расположен нагревательный элемент – ТЭН, в верхней прокладывают провода для подключения.

Общее устройство греющего плинтуса

Монтировать и подключать электрический теплый плинтус намного проще. Его надо только закрепить, протянуть провода и подключить их к клеммам. Для поддержания заданной температуры в систему встраивают терморегулятор, который включает и отключает нагреватели. Использование термостатов желательно, так как он оптимизирует работу — экономит электричество.

Монтаж действительно несложный, но подключать электрический теплый плинтус надо к выделенной линии с правильно подобранным номиналом автомата защиты и медными одножильными проводами соответствующего сечения. Так что и в этом случае требуется ремонт – проводку принято прокладывать в стене, а для этого надо делать, то есть ломать стены.
