Насосная станция для колодца: правила выбора, установки и подключения оборудования

Что входит в комплект

Первое, на что стоит обратить внимание при выборе оборудования – это базовая комплектация. Некоторые предприимчивые продавцы изымают некоторые элементы, которые потом предлагают приобрести дополнительно. Этот ловкий маркетинговый ход приводит к дополнительным финансовым затратам

Этот ловкий маркетинговый ход приводит к дополнительным финансовым затратам.

Стандартная комплектация насосной станции выглядит так:

• Насос – обычно самовсасывающий, предназначенный для принудительной транспортировки жидкости.

• Гидроаккумулятор – накопительный резервуар, вместительность которого варьируется в пределах 10-100 литров.

• Реле – обеспечивает автоматическое включение насоса при снижении уровня воды.

• Манометр – контролирует давление в системе.

• Трубопровод – магистраль для подведения воды к точкам забора.

• Фильтры – тонкой и грубой очистки, удаляющие попадающий в колодец мусор.

Отметим, что в зависимости от производителя комплектация может меняться, однако, перечисленные элементы должны обязательно включаться в базовый набор.

Насосная станция

Чтобы насос служил как можно дольше, создают насосную станцию. Установка закачивает воду по мере необходимости в накопительную емкость. Это позволяет значительно сэкономить ресурсы оборудования, так как включаться насос будет только по мере опустошения гидроаккумулятора.  К тому же частое включение насосной установки влечет за собой большие энергозатраты. А благодаря обустройству насосной станции, удается сберечь ресурсы, денежные средства и обеспечить дом определенным запасом воды.

Насосная станция водоснабжения

Гидроаккумулятор как часть насосной установки – это объемный бак, имеющий внутри мембрану или грушу, вокруг которой имеется определенный уровень давления. То есть вода, поступившая в эту емкость, находится под напором. В конструкцию насосной станции также входит и реле давления, которое как раз и будет заставлять оборудование вовремя запускаться и выключаться. А за уровнем давления поможет уследить манометр, установленный в системе. Соединяет все детали в единый организм «пятивывод» – специальный штуцер с пятью выходами.

Насосная станция со встроенным эжектором

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

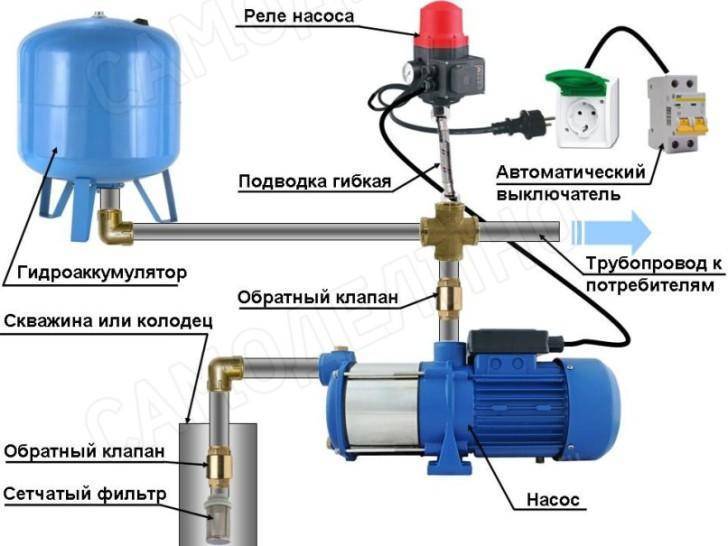

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

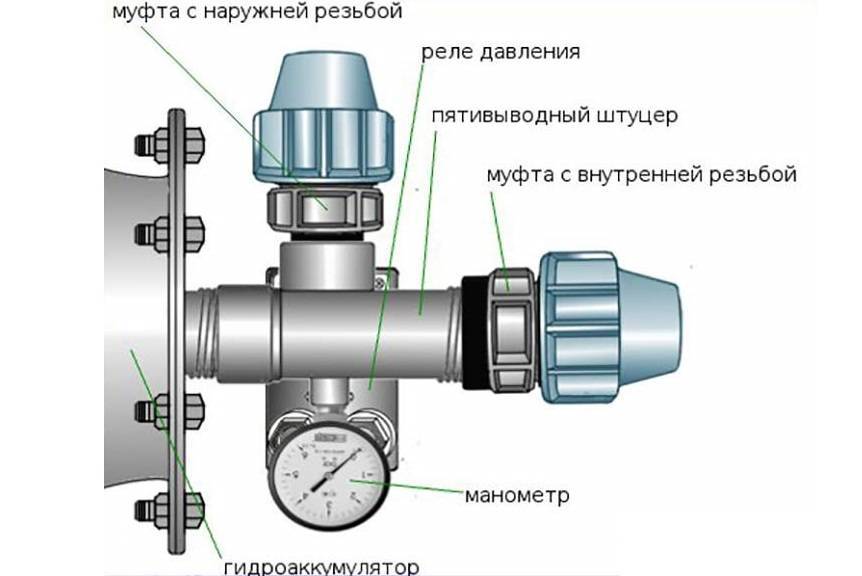

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

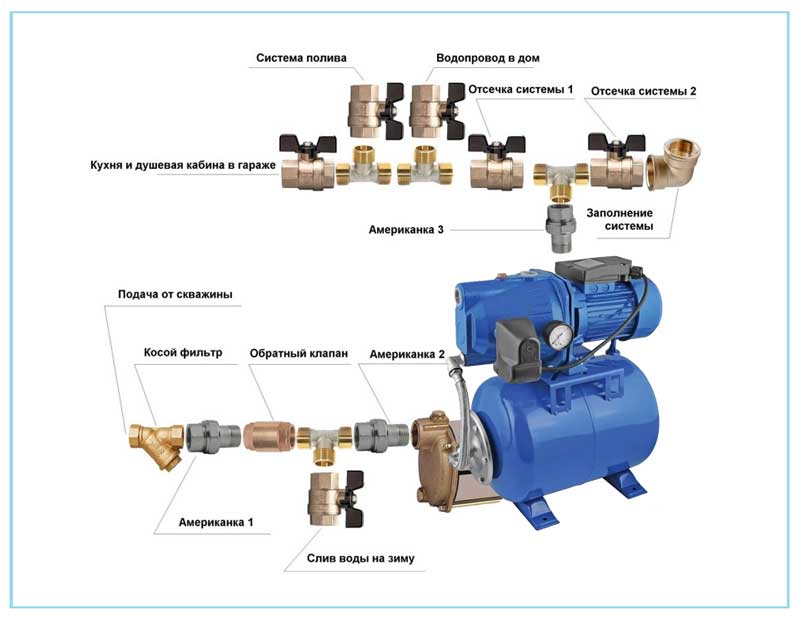

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

• емкость объемом не менее 30 л;
• резиновая мембрана соответствующего диаметра;
• реле давления;
• манометр;
• набор фитингов;
• запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей

В первую очередь стоит обратить внимание на ряд следующих критериев

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Система с накопительным баком

В качестве альтернативы гидроаккумулятору можно рассмотреть обычный бак, например, из пластика. Он может быть любой подходящей емкости, которая обеспечит потребности семьи в воде. Обычно такой накопительный бак устанавливают как можно выше, чтобы обеспечить достаточный напор воды в водопроводной системе дома.

При этом необходимо учитывать, что нагрузка на стены и перекрытия возрастет. Для расчетов следует помнить не только о весе накопленной жидкости (вес воды в баке на 200 литров составит, разумеется, 200 кг).

Учитывать нужно и вес самого бака. Совокупный вес соотносятся с несущей способностью дома. Если в этом отношении появляются сомнения, лучше обратиться за консультацией к опытному инженеру.

Галерея изображений
Фото из
Шаг 1: Для предотвращения обратного тока перекачиваемой воды после выключения насоса в схему на входе в насос установлен обратный клапан

Шаг 2: Конструкция из отрезков трубы, тройника и обратного клапана устанавливается на ствол скважины-иглы

Шаг 3: Установка насосной станции производится так, чтобы в сторону источника был уклон в 1 мм, необходимый для стока воды перед консервацией

Шаг 4: Перед первым запуском насосного оборудования его необходимо заполнить водой и подключить к нему напорный шланг, через который вода будет перемещаться в систему водоснабжения

Шаг 5: Перед эксплуатацией источника его требуется промыть путем многократной откачки воды с включением грунта, осыпавшегося в ствол во время устройства скважины

Шаг 6: При откачке мутной воды с явным содержанием песчинок действия по промывке скважины следует повторить

Шаг 7: При появлении из скважины чистой воды без мути и включений промывку прекращают. Если планируется использовать для питья, отбирают пробу и отправляют в СЭС для проведения анализов

Шаг 8: Напорный шланг подключается к накопительной емкости требующегося объема. По желанию хозяев система оснащается автоматикой

Установка обратного клапана на напорную трубу

Установка конструкции с клапаном на ствол скважины-иглы

Подключение поверхностного насоса к скважине

Прокачка абиссинского колодца после подключения насоса

Промывка скважины иглы перед эксплуатацией

Откачка воды в период промывки абиссинского колодца

Результат проведения промывки скважины иглы

Подключение системы водоснабжения к накопителю

Чтобы автоматизировать работу насоса с самодельным накопительным баком, можно использовать поплавковый датчик. Это относительно несложное устройство, многие мастера изготавливают его самостоятельно.

В баке устанавливается поплавок, с помощью которого сведения об уровне воды поступают к автоматическому переключателю.

Когда количество воды в баке достигает минимального уровня, насос включается и работает до тех пор, пока бак не заполнится. После этого насос автоматически отключается.

Накопительный бак считается эконом-вариантом водоснабжения дома, поскольку стоимость такого комплекса устройств ниже, чем у насосной станции промышленного производства.

Поверхностный насос на даче можно использовать для различных целей, например, для заполнения водой накопительного бака, для полива и т.п.

Монтаж насосной станции

Почему размещать станцию лучше в колодце

На первый взгляд может показаться, что места для монтажа оборудования более чем достаточно – для этого можно приспособить любой уголок в доме. Но, в действительности же ситуация обстоит совсем иначе, так как только грамотное расположение оборудования может гарантировать бесперебойную и полноценную его работу.

По этой причине необходимо соблюдать следующие условия:

• Близость расположения к колодцу, что обеспечит стабильное всасывание воды.
• Оборудование должно находиться в теплом, сухом и вентилируемом помещении.
• Место, где будет располагаться станция, не должно быть тесным, так как время от времени придется выполнять профилактические или даже ремонтные работы.
• Помещение должно быть звукоизолированным, так ка водонасосное оборудование издает определенный шум в процессе эксплуатации.

Чаще всего для установки оборудования используют следующие места:

• Котельная на территории дома – отличная площадка для монтажа оборудования. Однако, при некачественной шумоизоляции, работа насоса будет постоянно слышна.
• Также для этих целей часто используют подвальное помещение или подпол. Однако, такой вариант следует проектировать еще при строительстве дома. Если подвальное помещение не обогревается и при этом не заизолированы стены и пол, то на его подготовку своими руками уйдет много времени и средств.
• Специальная площадка возле колодца, углубленная в землю – хороший вариант, но главное при этом – правильно определить оптимальную глубину расположения площадки.

Все эти варианты в той или иной мере требуют затрат сил и финансовых средств, в то время как в самом колодце имеется много свободного места. Почему бы им не воспользоваться. Для этого нужно лишь выполнить специальную площадку, которая будет крепиться к стенке колодца на кронштейнах.

Насосная станция закреплена на кронштейнах

Установка насосной станции в колодце соответствует всем вышеизложенным требованиям, за исключением одного – неудобство доступа к оборудованию. Однако и с этой проблемой легко справиться, к примеру, воспользовавшись небольшой стационарной лестницей, по которой можно спускаться в колодец для осмотра или выполнения мелкого ремонта оборудования.

Обратите внимание! Для размещения оборудования в колодце, необходимо утеплить его верхнюю часть, к примеру, выполнить над ним деревянный домик

Прокладка трубопровода и установка оборудования

Как правило, колодец располагается невдалеке от дома. Чтобы система водоснабжения работала без перебоев, нужно обеспечить беспрепятственный доступ воде от источника к точкам потребления. За это отвечает водопровод, к монтажу которого необходимо подойти весьма ответственно.

Дело в том, что зимние морозы могут стать причиной замерзания магистрали, поэтому трубы нужно уложить на глубину ниже уровня промерзания грунта. В противном случае следует выполнить утепление водопровода.

Схема прокладки трубопровода

Инструкция по монтажу выглядит следующим образом:

• В первую очередь необходимо вырыть траншеи, предусмотрев небольшой уклон в сторону колодца.
• Затем в фундаменте и стенке колодца надо выполнить отверстие на оптимальной глубине.
• Напротив отверстия в стенке колодца монтируется площадка для установки оборудования.
• Далее выполняется укладка труб.
• Насосная станция всегда имеет ножки-подставки, которые необходимо зафиксировать на площадке анкерными болтами. В противном случае оборудование может оказаться на дне колодца ввиду постоянной вибрации.
• После этого, трубопровод нужно подключить к оборудованию, установленному на площадке в колодце.

Иногда в процессе обустройства магистрали возникает проблема, связанная с высоким уровнем расположения грунтовых вод. В этом случае трубы надо установить выше критического уровня и защитить их от холода теплоизоляционным материалом.

Совет! Для теплоизоляции труб, проложенных выше уровня замерзания грунта, можно использовать недорогой и в то же время экологически чистый материал – минеральную вату, выполненную на базальтовой основе.

Последовательность подключения

Подключение к колодцу и скважине

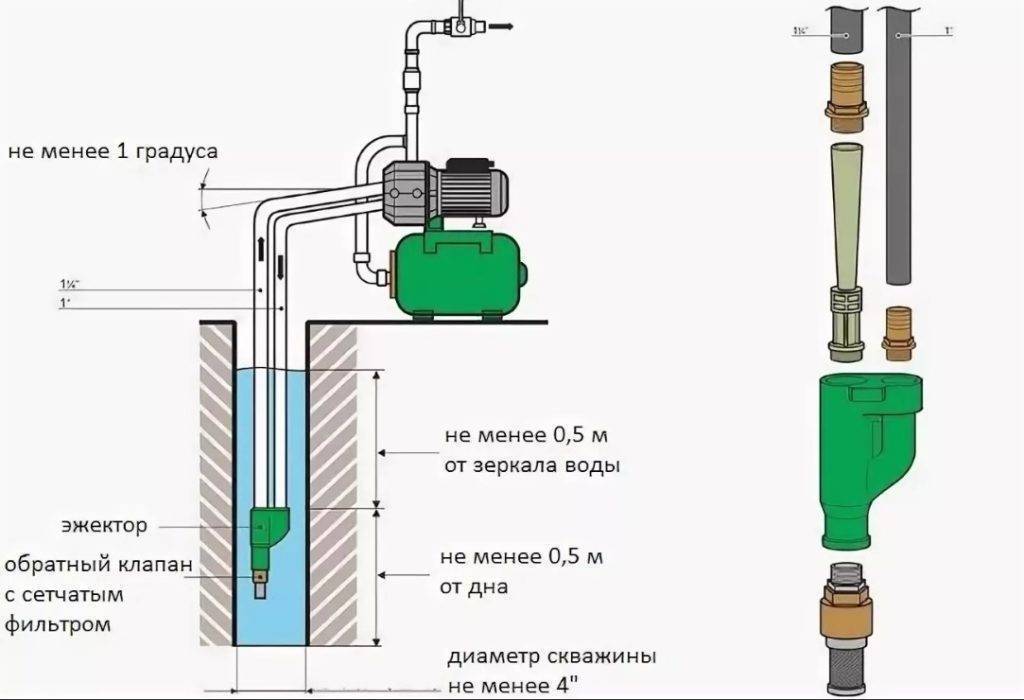

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
2. В траншеи прокладываются водопроводные трубы.
3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

• гидрогеологические условия местности изменились;
• используется устаревшее оборудование;
• поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
4. Далее производится прокладка и подключение электропроводки.
5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

• На реле давления открывается крышка.
• Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
• Для регулировки давления включения нужно крутить винт с обозначением «Р».
• После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Классификация оборудования

Если используется насосная станция для скважины, то подразумевается применение поверхностного насоса, который может быть двух типов (все зависит от разновидности эжектора):

• вмонтированный;
• выносной.

Размещается данное устройство на оси станции по отношению к водной поверхности. Что же касается мощности насоса, то она может варьироваться в пределах 0,8-3 киловатт.

Станции с вмонтированным эжектором

Если вода в скважине находится на глубине не более восьми метров, то лучше использовать для ее добычи приборы со встроенным эжектором. Они отличаются тем, что могут перекачивать жидкость, в которой содержится воздух, соли и прочие сторонние элементы диаметром не более 0,2 сантиметров. Помимо этого, такие станции отличается еще и сильным напором, который нередко превышает 40 метров.

Вода движется по армированному шлангу или пластиковой трубке (в обоих случаях диаметр определяется изготовителем). Тот конец, который помещается в воду, оборудован запорным клапаном. Благодаря фильтру вместе с водой не поступают крупные примеси. Если насос запускается в первый раз, то все нужно делать строго по инструкции производителя. Также отметим, что тот конец трубки, который идет до обратного клапана, а также все внутренние полости прибора, необходимо посредством специального отверстия заполнить водой заранее.

Правила выбора и установки водяного насоса

Ранее мы рассказывали о том как правильно выбирать водяной насос, на какие моменты и детали следует обращать внимание в первую очередь, а так говорили о процесе установки насоса, в дополнение к этой статье советуем вам ознакомится с данной информацией вот тут

Видео – Насосная станция «Джиллекс»

Станции с выносным эжектором

Если зеркало воды в скважине находится ниже, чем в 9 метрах от поверхности (но не более 45 метров), то рекомендуется использовать такие системы, в которых эжектор переносного типа

Здесь важно, чтобы диаметр скважины составлял как минимум 10 сантиметров. Элементы прибора соединяются между собой при помощи двух трубок

Такие станции нуждаются в особом монтаже и бережном отношении: если в воде будут содержаться различные примеси в большом количестве, то это может привести к поломке сетчатого фильтра и, как следствие, засорению системы. В результате агрегат попросту выйдет из строя

Зато есть у таких станций и важное преимущество: их можно устанавливать даже там, где скважина располагается достаточно далеко от станции

Большая часть характеристик насоса (а это стоимость, шумопроизводительность, стабильность работы и проч.) зависят от материала, использованного при изготовлении корпуса. В этом плане корпус может быть:

• стальным (нержавеющая стать отлично выглядит, не влияет на качество воды, но при этом насос при работе сильно шумит, да и стоит подобное удовольствие достаточно дорого);
• пластиковым (среди преимуществ – низкая шумопроизводительность, доступная стоимость и отсутствие следов коррозии в вода; среди недостатков – только короткий срок эксплуатации);
• чугунным (отличается умеренной шумопроизводительностью; единственный недостаток – материал может ржаветь, поэтому перед покупкой следует обязательно проверить агрегат на предмет наличия специального защитного слоя).

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

• нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
• где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
• слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
• зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Заключение по теме

К вопросу, что выбрать: одно- или двухтрубную водопроводную систему. Все будет зависеть от того, какой глубины скважина или колодец бурится или выкапывается на загородном участке. Надо отметить, что верхние водоносные слои не славятся чистой водой, что не скажешь о нижних пластах. Но, как показывает практика, многие загородные жители отталкиваются в сооружении локального водопровода от стоимости проводимых работ, от цены приобретаемого оборудования. Поэтому однотрубные системы встречаются гораздо чаще. Тем более, есть возможность для них не бурить скважину, а просто соорудить колодец.

https://youtube.com/watch?v=eZq0azkFMTc
