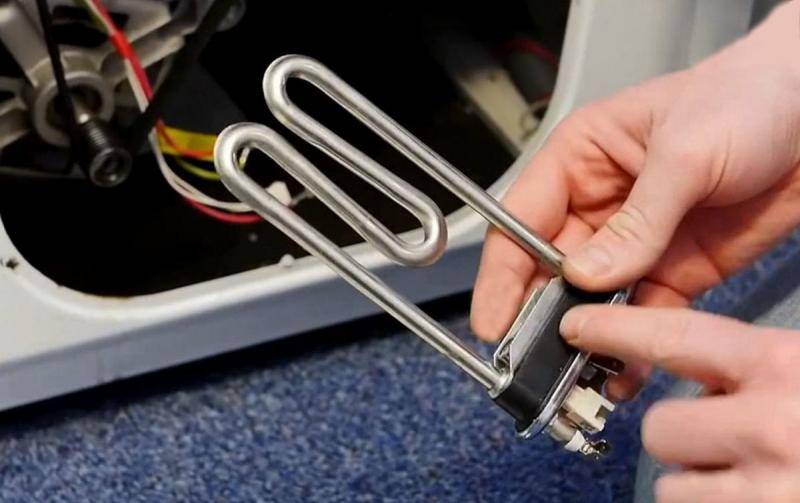

Замена ТЭНа в стиральной машине

Монтаж новой детали выполняется в обратном порядке:

  • По направлению направляющей скобы внутри бака стиральной машины плотно установите нагревательный элемент, зажмите гайку основного винта. Не нужно зажимать её сильно, завинтите гайку до образования незначительного противодействия зажатию.
  • На двигатель и шкив барабана наденьте ремень. Прокрутив барабан, проверьте, что ремень проходит по центру шкива и не натирает поставленный электродвигатель.
  • После этого подключите электрические провода и проверьте снова.
  • Запустите «холостую» стирку, чтобы проверить, не возникают ли протечки воды и нагревается ли вода в процессе работы.
  • Если проблем никаких не возникает, закройте крышку и установите машинку на прежнее место.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

ТЭН для стиральной машины с передним расположением меняется аналогично, однако в данном случае потребуется снять переднюю часть корпуса.

Процесс замены нагревательного элемента не является сложным, однако, если вы не разбираетесь в технике или не уверены в успехе, лучше доверить замену ТЭНа специалистам, которые обычно предоставляют гарантию на выполняемые работы.

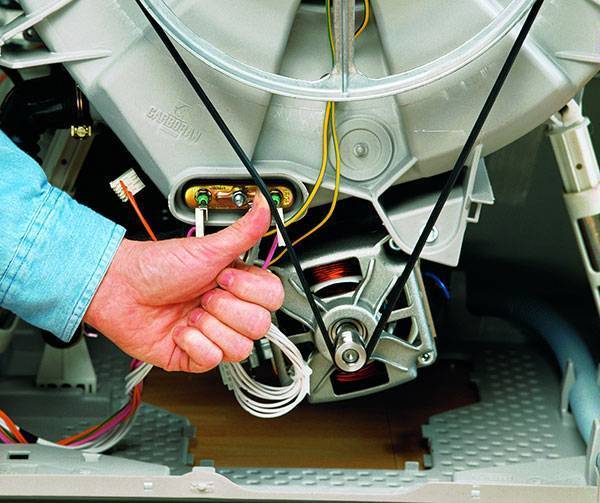

Где монтируется ТЭН стиральной машины

В бытовых стиральных агрегатах используются так называемые мокрые ТЭНы, рабочий элемент которых находится в стиральном баке и непосредственно контактирует с водой. Локально в стиральных агрегатах производимых разными фирмами ТЭНы могут размещаться как по обе стороны, так и спереди и сзади стиральной машины.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

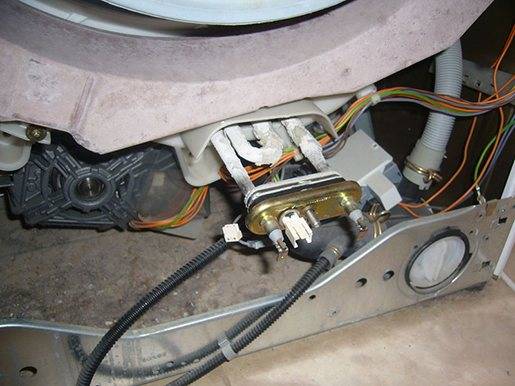

В машинках с фронтальной загрузкой, ТЭНы имеют боковое расположение. Единственное правило — это размещение в нижней части стирального бака для более эффективного нагрева воды. Еще из школьного курса физики известно, что самые холодные слои воды находятся внизу, а нагреваясь поднимаются вверх. Происходит естественная конвекция жидкости, и ее более эффективный нагрев.

Грамотный подбор ремня

Основная задача при выборе ременной передачи найти маркировку детали, например, 1046 H7, 1100 J4 и т. д. По сути, это четыре цифровых знака и латинская буква с цифрой. Соответственно, аналогичные обозначения должны быть и на новой детали.

Различия между приводными узлами

Внешне эти элементы конструкции разнятся не только цветовым исполнением, но и особенностями протектора, длиной, числом клиньев, а также используемыми в процессе производства материалами.

Различают всего два основных вида ременной передачи, однако существуют различия между профилем сечения:

  • моноклиновые для стиральных машин зарубежного производства имеют сечение 3 L, отечественного – Z и A;
  • поликлиновые (зубчатые) для крупногабаритной техники – J, для небольшой – H.

Визуально их можно различить по глубине ручейков. Как правило, такого рода деталь позволяет передавать наибольшую мощность, т. к. имеет лучший коэффициент сцепления. Максимальная транслируемая сила достигает 100 кВт.

Количество ручейков в зубчатой кромке привода может варьироваться от 3 до 8, дорожек — от 3 до 9 штук. Расстояние между полосками в J-образном профиле 2,34 мм, в Н-образном – 1,6 мм.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести заменуЕсли рассматривать клиноременную передачу в разрезе – она имеет трапециевидную форму, с углом профиля 400, а ручейковая выглядит как несколько трапеций, последовательно скомпонованных на более широкой стороне (+)

Ремни навесного двигателя также классифицируются в зависимости от типа жесткости — эластичные и жесткие. Первые являются идеальным вариантом для новых моделей стиральных агрегатов, т. к. имеют свойства растягиваться.

Такие характеристики позволяют достичь жесткого сцепления между двигателем и баком. Тем не менее у них нет возможности регулировки степени натяжения.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести заменуЕсли в стиральной машине используется одинарный моноклиновый ремень в этом случае на валу мотора не будет специальной резьбы под деталь. Однако такой вариант встречается нечасто

Жесткие ремни, наоборот, практически не тянутся. Перед их установкой потребуется подстраивать положение мотора относительно бака. Такая вариация редкость и встретить ее можно только на старых образцах техники.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести заменуРасшифровка обозначения маркировки ременного привода 1270 J3 для стиральной машинки: длина ремня 1270 мм, профиль сечения J, количество клиньев 3

Параметр длины также имеет весомое значение при выборе детали. В маркировке этот показатель обозначается цифрами перед профилем сечения и количеством клиньев.

Кроме вышеописанных отличительных характеристик, ремни привода производятся из резины или полиуретана. Первая вариация имеет большую степень прочности, тем не менее это сказывается на низком коэффициенте растяжки в сравнении с полиуретановым образцом.

Второй вариант легкий в монтаже однако степень его износа быстрее, чем у прочного резинового изделия. На необходимый тип ременной передачи, как правило, указывает марка автоматической стиральной машины, т. к. штифт мотора заточен именно под ее профиль.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести заменуРезиновые ремни отличаются от полиуретановых аналогов, прежде всего, цветом. Резиновые черные, полиуретановые светлые. Резиновые служат дольше

На что смотреть при выборе замены?

Не всегда есть возможность прочитать маркировку ремня, например, при долгом использовании кодировка может быть попросту стерта

В такой ситуации для подбора нужной фурнитуры обращают внимание на основные параметры, о которых далее

В первую очередь учитывается длина соединительного элемента. Если выбор сделан некорректно и приобретенный ремень будет короче или, наоборот, длиннее предыдущего, он либо порвется, либо будет постоянно слетать в процессе работы. В таком случае вряд ли удастся полноценно эксплуатировать технику.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести заменуКлиновый ремень состоит из таких частей: корд – несущий слой, размещенный приблизительно в центре тяжести сечения, основа – резиновые слои, идущие под кордом, обертка – несколько слоев прорезиненной ткани

Также обязательно учитывается и профиль сечения — Н-образный не сядет на мотор, заточенный под J-образную форму

А вот количество клиньев необязательно брать во внимание

Например, ремни с подобной маркировкой 1130 Н6 и 1130 Н7, 1276 J4 и 1276 J5 практически одинаковы. Изделие с большей численностью клиньев будет шире. За счет этого снижается вероятность проскальзывания.

Во всех моделях стиральных машин Samsung применяются ремни с одинаковым профилем и длиной – 1270 J. Для узкой техники используются трехклиновые детали с кодом 1270 J3, для средних и широких – 1270 J5.

Правила установки

При установке нового ТЭН нужно соблюдать следующие правила:

  • проводить разборку следует в резиновых перчатках и только после отключения машины от сети;
  • прежде чем поменять деталь, необходимо проверить новый нагреватель на наличие внешних дефектов и рабочее сопротивление (номинальный параметр указывается на упаковке или в описании);
  • после изъятия поврежденного элемента нужно очистить отверстие (паз) от мелкого мусора, грязи, частиц металла и накипи, которые могут ухудшить работу нового нагревателя;
  • перед установкой уплотнитель нужно смазать машинным маслом или WD-40;
  • отсоединять переднюю стенку и контакты ТЭН нужно аккуратно, т.к. обрыв проводов усложняет диагностику и увеличивает объем ремонтных работ;
  • тянуть за контакты трубчатого элемента нужно медленно, без рывков, т.к. ножки могут обломиться из-за увеличения толщины детали за счет слоя карбонатов.

Перед отсоединением контактов для проверки и замены детали рекомендуется сфотографировать или письменно зафиксировать положение проводов. Плохой электрический контакт при высокой мощности ТЭН может привести к обгоранию проводков, поэтому при установке нужно прочно соединять все элементы цепи.

Проверка нагревателя

Первичную проверку водонагревателя можно провести во время работы машины. Если на панели прибора выставлена температура выше 40ºC, то через 10-15 минут после начала стирки пластиковое окно дверцы загрузки должно стать теплым. После окончания стирки влажное белье также имеет повышенную температуру. Исключение составляют режимы, при которых полоскание производится в холодной воде.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

При отсутствии нагрева электронное табло может выдавать следующие коды:

  • H1, H2;
  • HE, HE1, HE2;
  • HC, HC1, HC2;
  • E5, E6.

Для проверки функциональности ТЭН потребуется мультиметр или другое устройство для измерения электросопротивления. При перегорании нагревателя происходит разрыв в трубчатом элементе, поэтому сопротивление между клеммами будет нулевым.

Как диагностировать поломку нагревателя:

  • разобрать корпус стиральной машины и извлечь контакты ТЭН;
  • перевести мультиметр в режим измерения сопротивления (в Ом);
  • приложить рабочие щупы друг к другу для проверки прибора (на табло мультиметра должен отобразиться 0);
  • прикоснуться щупами к клеммам (ножкам) нагревателя;
  • при отсутствии реакции приступить к замене ТЭН, при штатном сопротивлении — проверить функциональность блока управления и датчика нагрева воды (термистора).

Ремонт перегоревшей детали невозможен, поэтому необходима полная замена нагревателя.

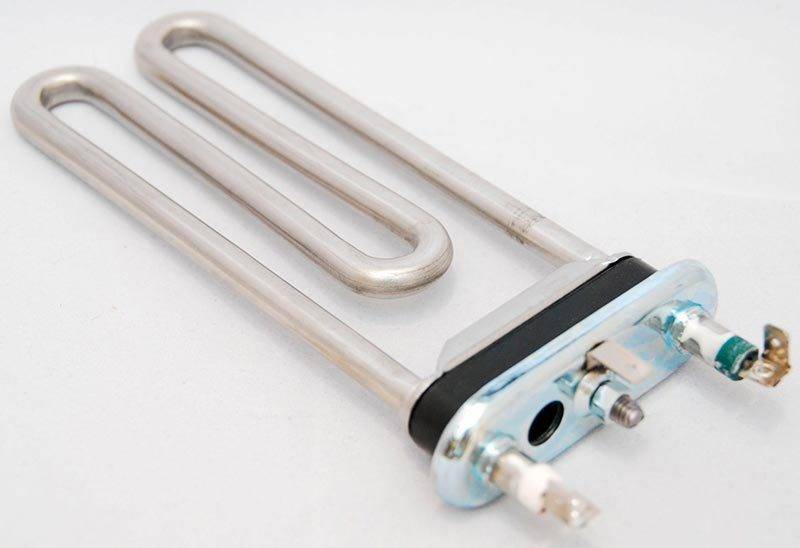

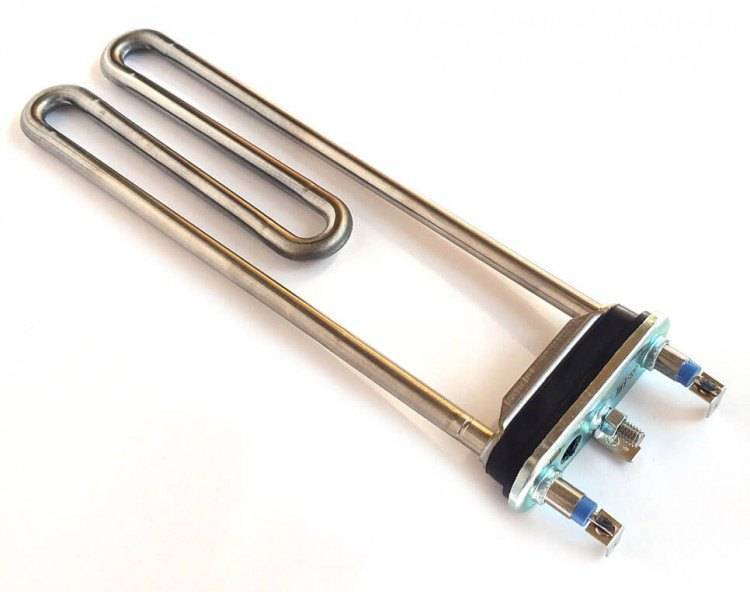

Подбор ТЭНа для стиральной машины

Нагревательные элементы подбираются с учётом нескольких критериев.

По техническим характеристикам (внешнему виду):

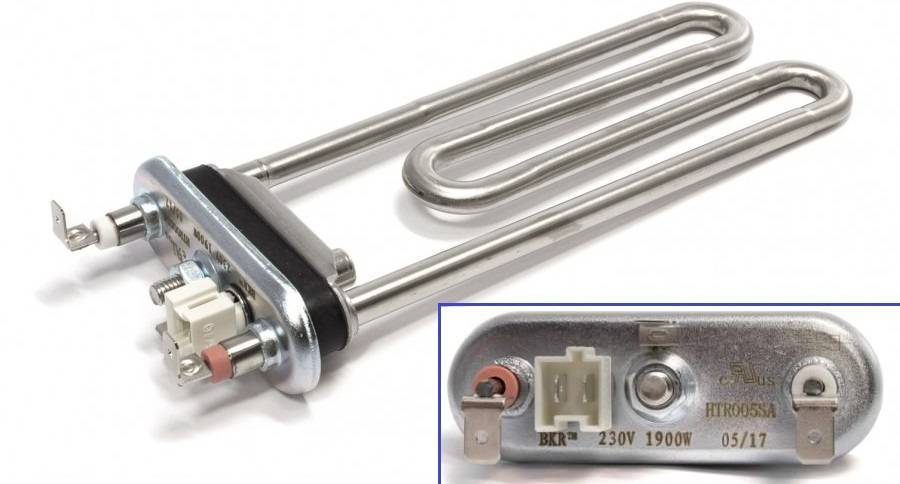

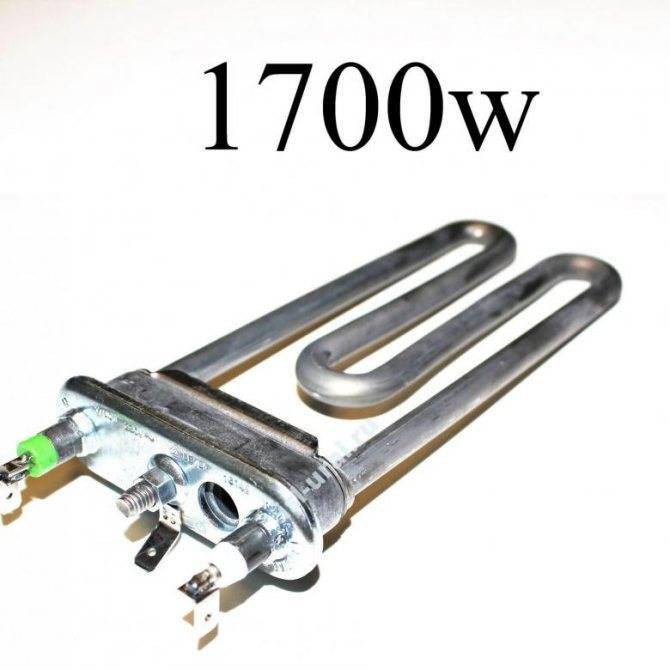

  1. Мощность; на фланце нагревателя, как правило, рядом с разъёмом температурного датчика указана его мощность. Но некоторые мастера придерживаются мнения, что мощность не играет большой роли. Она влияет только на скорость нагрева воды. Однако рядом стоит температурный датчик. Отклонение от мощности должно проходить в размере +/- 10%.

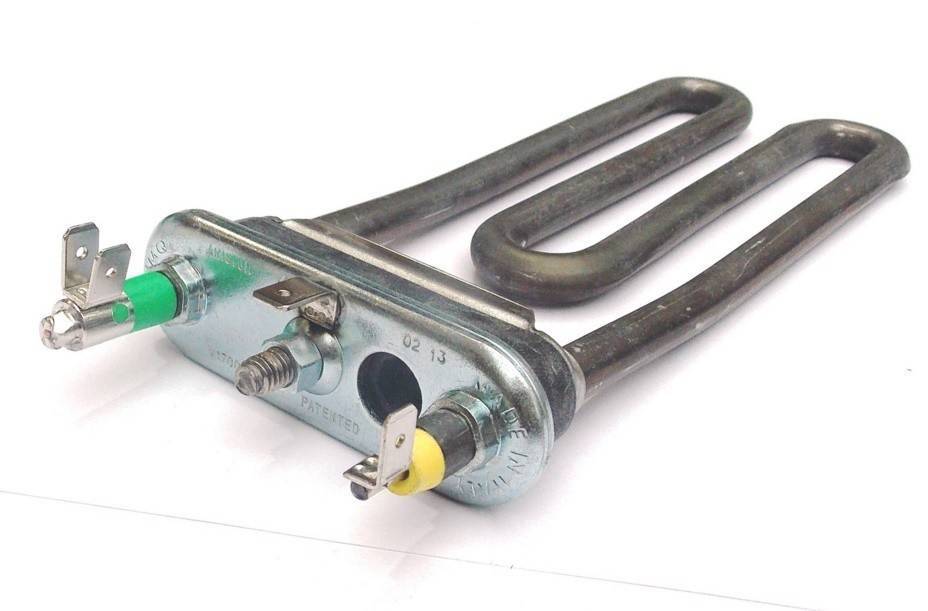

  1. Форма ТЭНа: большая часть нагревателей прямые, но бывают и согнутые под углом. Это также нужно учитывать при выборе.

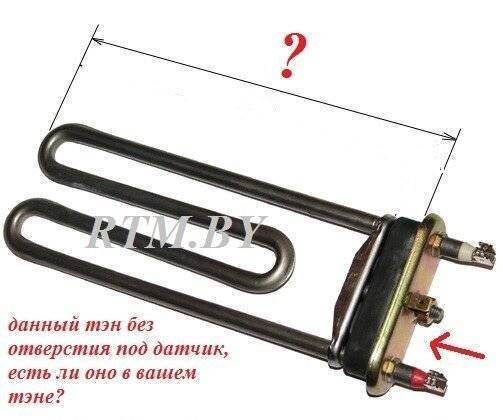

  2. Длина; один из немаловажных критериев выбора, это длина прибора. Они бывают трёх видов длинные, средние и короткие. Вместо длинных ТЭНов короткие устанавливать можно (если они подходят по другим критериям), но не нужно (допустимая разница +/- 1 см, а вот в агрегаты где предусмотрены короткие нагреватели, длинные установить невозможно.
  3. Наличие температурного датчика: ТЭНы бывают с термодатчиками и без них. Нагревательные элементы без температурных датчиков предназначены для тех моделей стиральных машин, где датчики определения нагрева воды устанавливаются отдельно от ТЭНа.
  4. По посадочному месту; последнее десятилетие производители стараются выпускать продукцию со стандартными посадочными местами для водонагревательных элементов, а это значит, что фланец и уплотнительные резинки к ним подходят практически к любой модели. Но у более ранних моделей стиральных машин посадочные места были разными. Это тоже стоит учитывать при выборе ТЭНа.
  5. По покрытию: покрытие ТЭНа может быть из нержавеющей стали, цветных металлов или керамики. Принципиальной разницы при выборе нагревателя, покрытие не имеет большого значения, но керамическое покрытие и специальное покрытие из никеля и хрома меньше всех подвержено отрицательному влиянию накипи.

Например, тэн Samsung DC47-00006X с керамических покрытием, а тэн его аналог с анодированным. Оба варианта хорошего качества.

Читайте далее >>> Тэн Samsung DC47-00006X: характеристики

Выбор по производителю

Существуют три основных производителя водонагревателей для стиральных машин.

  1. Thermowatt (made in Italy). Один из самых распространённых производителей ТЭНов для стиральных машин. Продукция этого производителя считается самой качественной.
  2. Нагревательные приборы этого производителя считают вторыми по качеству.
  3. По отзывам пользователей, стоит на последнем месте по качественным характеристикам.

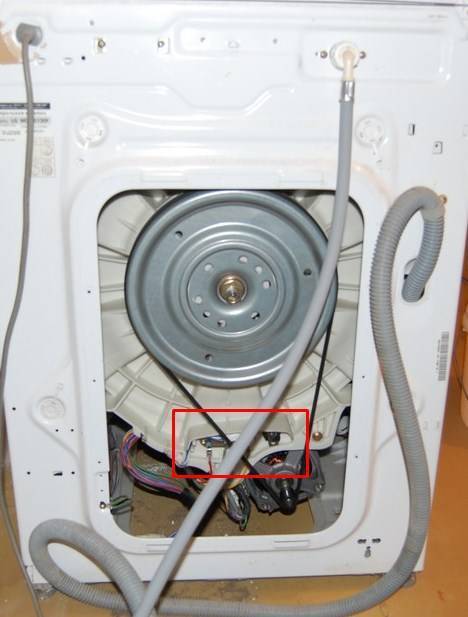

Где находится ТЭН

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

Нагреватель трубчатого типа или ТЭН, в стиральных машинах марки Самсунг обычно находится на фланце. На нем же расположен и предохранитель. В случае поломки, можно обойтись без обращения в сервисный центр, если знать, как поменять ТЭН на стиральной машине Самсунг самостоятельно.

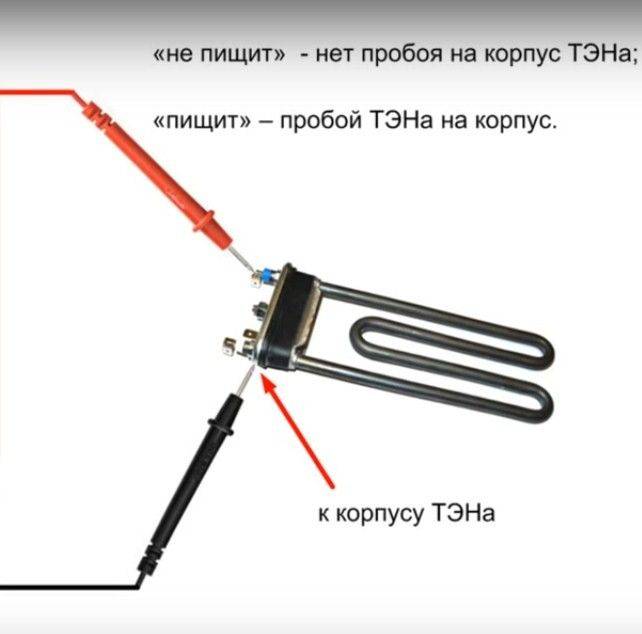

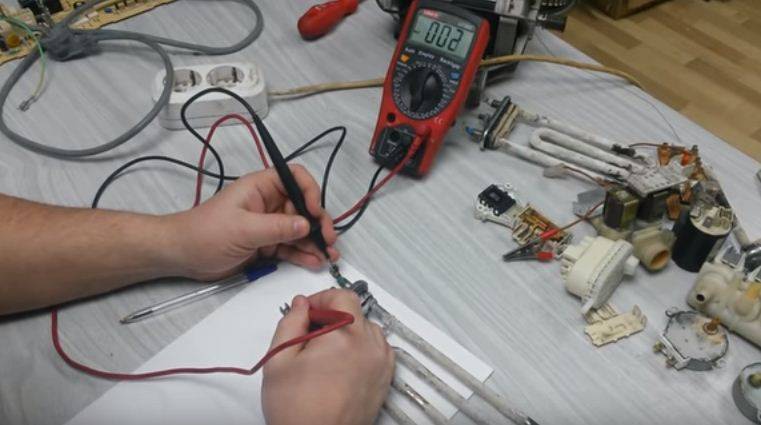

Как проверить ТЭН мультиметром

Для проверки нагревательного элемента нужно знать два параметра

  1. Сопротивление между контактами 20-40 Ом (от мощности)
  2. Сопротивление на корпус минимум 20 Мом

Если для проверки по первому параметру (сопротивление между контактами) подойдет ЛЮБОЙ мультиметр или тестер способный измерять сопротивление в пределах 100 ом, то для проверки второго параметра (сопротивление на корпус) нужен уже профессиональный прибор, так как мультиметром DT830 (DT832, DT839 и т.д.) стоимостью до 1000 руб. невозможно измерять сопротивление в пределах 20-40 МегаОм Невозможно проверить ТЭН дешевым мультиметром Исправный ТЭН стиральной машины показывает сопротивление между контактами около 30 ом в зависимости от мощности, чем мощнее нагревательный элемент, тем ниже будет сопротивление и наоборот Сопротивление на корпус должно быть минимум 20 мегаОм, при этом в редких случаях казалось бы исправный нагревательный элемент показывает этот параметр, но при наборе воды и в процессе работы начинает пробивать, т.е. образуются токи, которые уходят на корпус, из-за чего может выбивать УЗО или ДИФ-автомат

Как снять и установить ТЭН

1. Откручиваем заднюю стенку в стиральной машине Indesit (Индезит) в нашем примере или переднюю стенку для стиральных машин LG(элджи) и Samsung(самсунг) для доступа к нагревательному элементу (ТЭН) для того чтобы его проверить и заменить при небходимости

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

2. Отключаем стиральную машину из розетки и отсоединяем провода перед проверкой мультиметром, проверяем согласно инструкции(см выше) и откручиваем гайку крепления прижимной пластины, но не до конца, смещаем шток внутрь бака

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

3. С помощью двух отверток и принципа рычага вынимаем старых нагревательный элемент, стараемся не повредить площадку бака к которой прилегаем прижимная пластина, так как при установке нового нагревателя возможно подтекание воды

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

4. Устанавливаем новый ТЭН подобранный согласно инструкции и закручиваем гайку, устанавливаем провода, но заднюю стенку не прикручиваем, запускаем цикл стирки и проверяем на герметичность соединение ТЭН-бак

Как снять и заменить

Отворачиваем гайку на центральном винте тэна, но не до конца.

Когда он немного выйдет, раскачиваем из стороны в сторону и тянем на себя, не прилагая больших усилий, что бы, не повредить части агрегата. Когда тэн извлечен, аккуратно очищаем полость от накипи, насколько это возможно.

Убедитесь, что уплотнительная резинка, которая находится под тэном, в удовлетворительном состоянии, так как часто из-за накипи она приходит в негодность и не может быть больше использована.

Резинка должна быть гладкой, остатки накипи должны удалиться с нее без труда.

В противном случае, ее необходимо заменить во избежание потопа.

В новом тэне так же проталкиваем винт до упора, для того, что бы уплотнительная резинка вошла до упора.

При установке контролируем посадку тэна, он должен встать между ограничительными алюминиевыми пластинами.

Обратите внимание: при неправильной установке барабан будет тереться о тэн, что может вывести его из строя

Если барабан будет касаться тэна, вы поймете это по характерному звуку.

Сегодня мы меняем тэн на стиральной машине Indesit WISL 82. Рассказываем и показываем как это делается.

1. Со слов хозяина стиральная машина Indesit WISL 82 не греет воду, останавливается на программе «Стирка», часами стирает и не переходит на программу «Полоскание». Причём, если поставить вручную на программу «Полоскание», то полоскание и отжим проходит полностью и машина отключается. По нашим предположениям вышел из строя нагревательный элемент (тэн).

2. Устанавливаем на самую короткую программу «Повседневная стирка» для того, чтобы проверить идёт напряжение на нагревательный элемент или нет.

3. Не выключая стиральную машину начинаем её разбирать. Для этого нам понадобится отвертка крестовая. Откручиваем болты с люка задней части стиральной машины, которые держат ремонтный люк.

4. После того, как открутили болты, тянем люк немного на себя и опускаем его вниз с посадочных мест. У нас открылся доступ к основным узловым механизмам агрегата.

5. По времени, пока мы разбирали стиральную машину, у нас подошло время нагрева. Берём электронно-измерительный прибор и проверяем напряжение подаваемое на тэн. На приборе видно, что напряжение присутствует. Это значит, что модуль управления исправно работает. А мы идём дальше.

6. Отключаем стиральную машину, поставив её на слив. После ухода воды откручиваем тэн с помощью ключа и головки на 8 мм, отсоединяем все клеммы подключенные к нему.

7. С помощью плоской отвёртки поддевая под тэн мы аккуратно снимаем его.

8. Если не получается с одной стороны, поддеваем его с другой стороны – в данной конкретной ситуации оспользуем изогнутые круглогубцы.

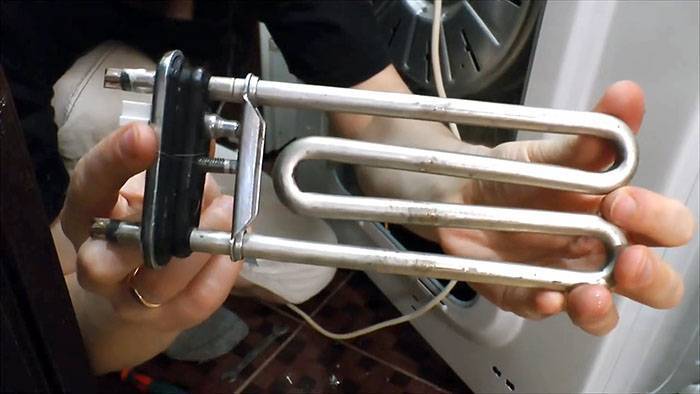

9. Вытаскиваем нагревательный элемент с посадочного места.

10. С помощью электронно-измерительно прибора проверяем тэн и видим по прибору, что он не прозванивается. Следовательно он сгорел.

11. Давайте сравним тэны: старый нагревательный элемент весь в накипи. Это значит, что в последнее время он дольше нагревал воду, тратил на это большее электроэнергии. Соответственно, он раньше положенного срока вышел из строя. Для предотвращения ранней поломки и продления срока службы нужно пользоваться антинакипином. Но использовать Calgon не стоит, так как принцип его действия основан на сразмягчении воды, а средство, смягчающее воду, есть в любом стиральном порошке. Для удаления накипи в нашем случае лучше использовать лимонную кислоту или специальные средства. Кстати, они более дешевые, чем Calgon.

12. При устанновке нового нагревательного элемента, мы особенно внимательны. Тэн должен встать в крепления, предназначенные для него. Собираем стиральную машину в обратной последовательности.

13. Удачной вам стирки.

Если вы не имеете сильного желания самостоятельно ремонтировать свою стиральную машину и с большим желанием доверили бы ремонт специалисту, то мы к вашим услугам.

Проблема отсутствия нагрева воды в стиральной машине

Без нагрева воды стирка большинства видов тканей неэффективна. Хотя деликатное белье стирается в холодной воде (30-40?), основная масса вещей требует нагрева воды до 90-95?. Только в такой горячей воде отстирываются трудновыводимые пятна.

Обнаруживается неисправность ТЭНа двумя путями:

  1. Спустя 10-15 минут после начала стирки на высокой температуре прикасаются к стеклу люка. Стекло должно быть теплым. Если оно холодное — машинка не греет воду.
  2. После стирки на высоких температурах белье остается холодным. Этот тест окажется верным, если был установлен режим, не предполагающий полоскание белья в холодной воде.

Большинство “умных” современных стиральных агрегатов оснащены системой самодиагностики. О том, что вода не греется, сообщает соответствующий код ошибки.

Если спустя 10 минут от начала цикла стиральная техника остановилась, а на дисплее непонятное сочетание букв и цифр, нужно заглянуть в инструкцию.

Расшифровку кодов ошибок стиральной техники разных брендов вы найдете и на нашем сайте в разделе “Информация — Стиральные машины”.

Также о неисправности ТЭНа в некоторых случаях сообщает увеличение продолжительности времени стирки. О том, почему еще стиральная машина работает дольше отведенного на стирку времени, читайте в статье “Долго стирает стиральная машина”.

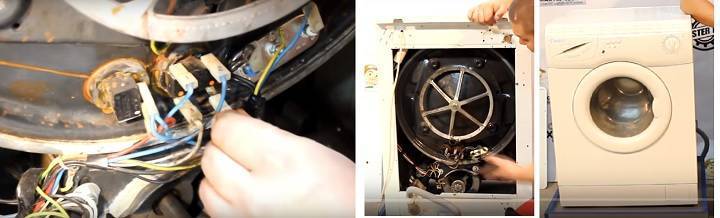

Стиральная машина не греет воду — замена нагревательного элемента

Сегодня мы поэтапно и с фото-иллюстрациями покажем вам как производится замена тэна (нагревательного элемента) на стиральной машине BOSCH Maxx 5. Здесь вы можете посмотреть замену тэна на стиральной машине Zanussi в сокращенном виде. Сегодня мы расскажем о процессе ремонта более подробно. В наш сервисный центр обратился хозяин стиралки: «Машина не греет воду и продолжает стирку больше заданного программой времени. Да и качество стирки стало намного хуже».

Предполагаемая и самая вероятная причины — это тэн. Чтобы понять, так ли это, нам нужно разобрать стиральную машину и протестировать нагретельный элемент. Если тэн сгорел, соответственно, его нужно заменить. Для этого мы используем инструмент: отвертка плоская, ключ под биту, бита в виде «торекс», головка на 10 мм, мультиметр (электроизмерительный прибор).

1. Начинаем разборку стиральной машины. Первым делом нужно вытащить кювету для порошка. Открываем ее как для засыпки порошка.

2. Чтобы полностью вытащить кювету, нужно нажать на фиксатор, показанный на фото и потянуть ее на себя.

3. Откручиваем первый болт крепления облицовочной панели для последующего ее снятия. Она крепится на трех болтах. Нам понадобится торекс, отвертка или ключ под биту.

4. На фото показана нижняя облицовочная часть стиральной машины. Нам нужно добраться до оставшихся двух болтов крепления панели. Они находятся под нижней пластиковой панелью.

5. Снимаем лючок, который предназначен для доступа и прочистки сливного фильтра, нажатием на защёлку. Чтобы полностью его вытащить, нужно аккуратно потянуть его на себя, сняв его с креплений.

6. Откручиваем все тем же торексом болт крепления нижней панели.

7.Чтобы снять нижнюю панель нужно сместить её в правую сторону и потянуть на себя. И она легко выйдет из посадочных мест. Возможен характерный щелчок. Это вполне нормальное явление.

8. И вот мы добрались до оставшихся двух болтов крепления облицовочной панели. Откручиваим их.

9. Болты находятся с правой и левой стороны в нижней части стиральной машины.

10. Нам нужно снять хомут крепления манжеты люка к корпусу. Для этого мы используем обычную плоскую отвертку. Отверткой поддеваем хомут снимаем и убираем его в сторону.

11.Внешний обод манжеты люка мы аккуратно снимаем с корпуса во внутреннюю часть стиральной машины.

12.Все держащие части отсоеденены от облицовочной панели. Чтобы снять панель нужно слегка нажать на неё ее вниз и потянуть на себя, примерно на 15—20 см.

13. Во внутренней части облицовки находится контактная группа устройства блокирующего люк, её нужно отсоеденить. И тогда можно полностью убрать переднюю панель в сторону, чтобы не разбить стекло.

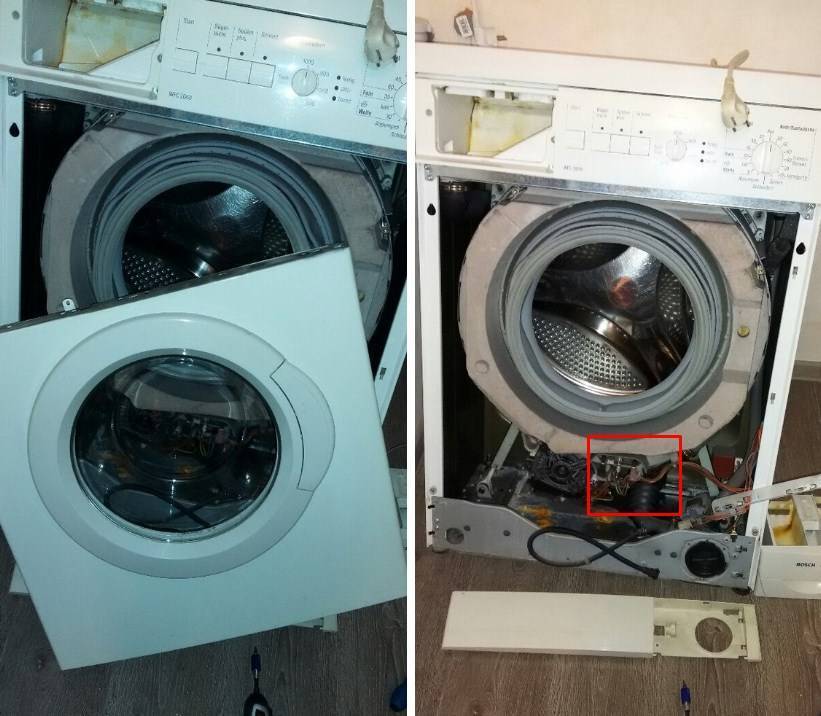

14. Так выглядит стиральная машина без передней панели. Теперь мы можем с легкостью добраться до любого узлового агрегата, но нам нужен нагревательный элемент. Он находится в нижней части бака.

15. С помощью ключа и головки на 10 мм мы откручиваем болт крепления тэна.

16. С помощью плоской отвертки мы вытаскиваем тэн с посадочного места поддевая его. Может сложно выходить, приложите усилие. Делаем это аккуратно, так как бак пластиковый есть риск повредить его.

17. После того, как тэн вышел с посадочного места, отсоеденяем клеймы питания и вытаскиваем его.

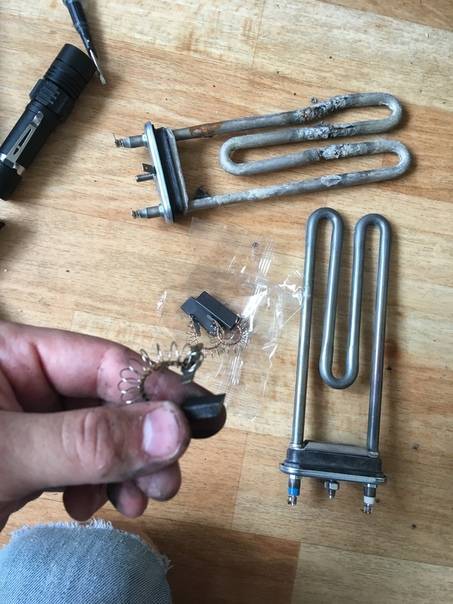

18. Сравнение нового и старого тена. Это еще не худший вариант. Иногда тэны имеют намного больше накипьи. Тут все зависит от жёсткости вашей воды и качества используемого порошка.

19. Ставим новый нагревательный элемент на место и собираем в обратной последовательности.

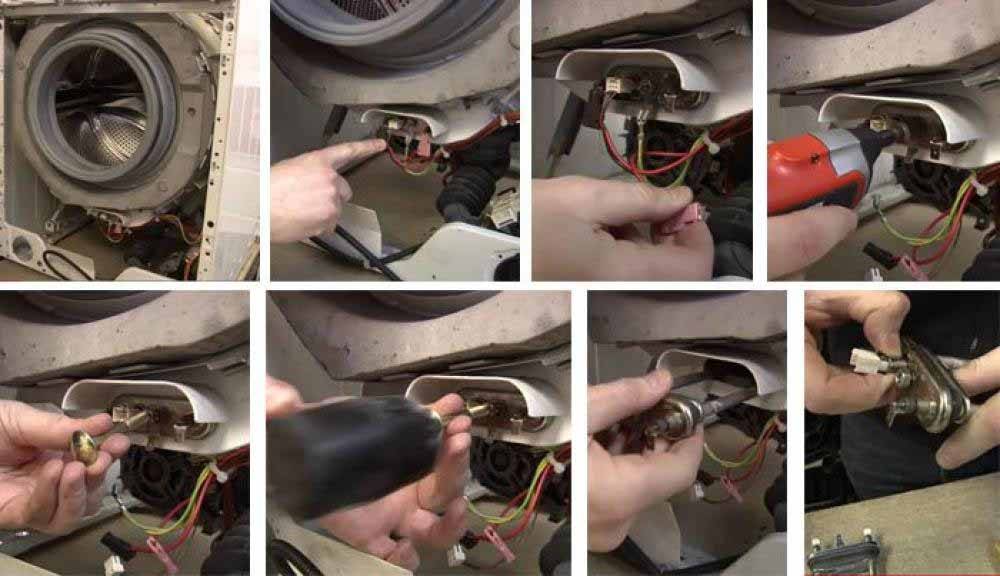

Шаг 2 – снимаем нерабочую деталь

Вы подготовили новую деталь на замену. Теперь можно начинать демонтаж.

ВАЖНО: в баке не должно быть воды. Чтобы спустить ее, необходимо открутить сливной фильтр.

Теперь берем ключ трубчатого типа и снимаем центральную гайку – она обозначена цифрой «1» на фотографии

Теперь берем ключ трубчатого типа и снимаем центральную гайку – она обозначена цифрой «1» на фотографии.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

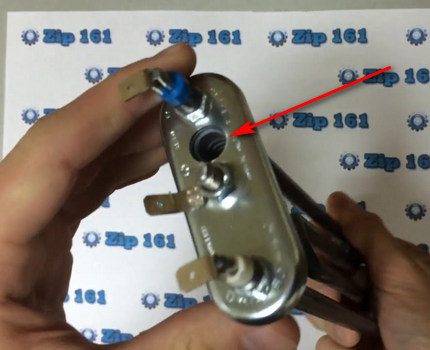

После снятия гайки необходимо утопить внутрь шпильки (2). Здесь поможет рукоятка ключа, отвертка или резиновый молоток – надавите на шпильку так, чтобы она ушла внутрь нагревателя.

Крепления сняты, поэтому осталось извлечь ТЭН, который плотно посажен на резиновую прокладку. Для того чтобы ослабить уплотнитель, необходимо поддеть ТЭН шлицевой отверткой. На фотографии выше показано, откуда нужно начинать доставать деталь. Запомните, в каком положении был установлен ТЭН. Извлекайте нагреватель аккуратно, с разных сторон помогая шлицевой отверткой.

Полезный совет! Проводов, которыми ТЭН подключается к стиральной машине, достаточно много, поэтому можно легко забыть их изначальное расположение. Перед демонтажем сфотографируйте узел на телефон или фотоаппарат – это даст гарантию того, что провода будут подключены в правильном порядке.

Почему ломается нагреватель

Нагрев воды в стиралке очень важен, так как в горячей воде вещи отстирываются эффективно и качественно. Но, к сожалению, срок службы нагревателя составляет 3-5 лет.

Есть несколько причин, по которым элемент выходит из строя:

  • Естественный износ. Элемент постоянно нагревается и остывает, что сокращает срок его службы.

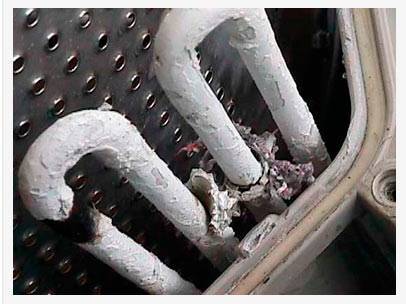

  • Накипь. Неочищенная вода содержит примеси солей, которые не растворяются и оседают на поверхности нагревателя. Чем толще слой накипи, тем сложнее ТЕНу передать тепло. В результате он перегревается и сгорает.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

Перепады напряжения в сети могут привести к короткому замыканию. Оно, в свою очередь, приводит к обрыву цепи нагревателя, пробою на корпус.
Также, причиной того, что элемент не работает, может быть сгорание симистора на электронной плате. Симистор отвечает за работу нагревателя, поэтому при его неисправности ТЭН не получает сигнал к действию.
Тогда понадобится замена или ремонт нагревательного элемента в стиральной машине Bosch.

Признаки неисправности

Как вы сможете определить неполадку? Признаками поломки ТЭНа в стиральных машинах Bosch Classixx 5, Bosch Maxx 4, Bosch Maxx 5 и других моделях может быть отсутствие нагрева воды.

Для проверки приложите ладонь к стеклу люка через 20 минут от начала стирки. Если он теплый – нагрев идет, если холодный – нет.

Обратите внимание на белье после стирки. В холодной воде вещи хуже отстирываются, они затхло пахнут. Случается, что система машины сама сигнализирует о неисправности, показывает код ошибки F19 на дисплее

Тогда пользователь точно знает, что нужно проверить

Случается, что система машины сама сигнализирует о неисправности, показывает код ошибки F19 на дисплее. Тогда пользователь точно знает, что нужно проверить.

Где находится ТЭН в стиральной машине

Чтобы заменить деталь на новую, вначале нужно избавиться от старой. Сложность в том, что в машинах разных производителей место расположения нагревателя может существенно отличаться. Поэтому, прежде чем приступить к замене, нужно определиться, где находится элемент.

Осмотрите машину: если задняя панель внушительного размера, то, скорее всего, ТЭН находится сзади. Проводить разборку следует именно с этой стороны.

Этот вариант самый простой и требует минимальных усилий. Задняя стенка крепится всего несколькими шурупами, поэтому, даже если вы ошибетесь и не найдете сзади искомую деталь, вы сможете быстро поставить панель на место.

Если же задний люк скромных размеров, с большой вероятностью разбирать стиралку придется спереди. Этот вариант более трудоемкий, требует больше времени и инструментов, но и здесь вы сможете справиться своими руками, если будете следовать инструкциям.

Расположение нагревателя в стиральных машинах разных брендов:

В СМА Аристон, Индезит, Zanussi, чтобы снять и установить ТЭН, нужно снять заднюю панель.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

В Бош или Сименс хвостовик нагревателя находится спереди, поэтому требуется разборка фронтальной части.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

В некоторых моделях Электролюкс и Ардо корпус может состоять из двух монолитных частей, но все равно в этом случае откручивается задняя часть корпуса.

ТЭН для стиральной машины: как подобрать новый и самостоятельно провести замену

Алгоритм действий

Подробную инструкцию проверки и замены тэна мы дадим немного ниже, а сейчас предлагаем ознакомиться с универсальным алгоритмом действий вне зависимости от конкретной марки стиральной машины.

Таблица. Порядок действий при замене тэна.

Этап ремонта
Краткое описание действий

Определение места расположения нагревательного элемента

Производители устанавливают тэн в различных местах. Добраться к одним не составляет труда, а в других случаях для этого приходится разбирать чуть ли не половину агрегата. Делается это умышлено, таким методом производители принуждают потребителей ремонтировать автоматы только в специализированных мастерских. Как узнать, где располагается тэн? Отодвиньте машинку и осмотрите заднюю стенку корпуса. Если на ней есть большая металлическая заглушка, то нагреватель вынуть просто – снимите крышку и получите доступ к винтам фиксации. Если корпус сплошной, то придется снимать всю переднюю панель. Времени на демонтаж элементов уйдет намного больше, чем требуется для замены тэна.

Демонтаж тэна

Перед началом работ надо обязательно вынуть вилку стиральной машинки из розетки. Открутите все элементы корпуса стиральной машинки, мешающие добраться до нагревателя. Внимательно осмотрите устройство. Если не доверяете своей памяти, то рекомендуется сфотографировать его. На некоторых типах тэнов могут размещаться датчики температуры, это усложняет алгоритм замены и повышает стоимость ремонта.
Дополнительная проверка работоспособности и установка нагревателя
Тэн может выходить из строя по нескольким причинам, вам надо обязательно убедиться в его неисправности. Как это делается, мы в этой статье расскажем немного ниже. Установка элементов выполняется в обратном порядке

Обращайте внимание на состояние резиновой прокладки, при вынимании она может повредиться. Если у вас такая ситуация, то нужно менять и ее. Лучше это сделать сразу, чем уже во время эксплуатации обнаруживать под стиральной машинкой протечки

Они могут провоцировать очень неприятные последствия.

Лучше это сделать сразу, чем уже во время эксплуатации обнаруживать под стиральной машинкой протечки. Они могут провоцировать очень неприятные последствия.

Перед началом работ рекомендуется ознакомиться с технологией проверки исправности нагревательного прибора.

Цены на различные виды мультиметров

Мультиметр

Замена ТЭНа в стиральной машине

Мы обговорили, зачем в стиральной машине нужен ТЭН, и почему от него пока нельзя избавиться. У нас получается внутри прибора обычный кипятильник, который доводит температуру до заданной. Справедливости ради скажем, что не всегда имеется обычная спираль, которую часто показывают в рекламе Калгон. Встречаются и стиральные машины, оборудованные проточными водонагревателями. Это позволяет завершить цикл гораздо быстрее, но сопровождается некоторыми техническими трудностями реализации самой идеи.

Справедливости ради скажем, что в стиральных машинах в отличие от посудомоечных чаще всего стоят именно ТЭНы. То есть трубчатые электрические нагреватели, которые никакого отношения не имеют к индукции, а выполнены в виде традиционных спиралей различной формы. Однако есть и один нюанс:

ТЭН стиральной машины для воды обычно стоит на дне бака, где-нибудь под барабаном (может быть, чуть сбоку). В то же время ТЭН для воздуха обычно находится в верхней части корпуса в районе воздуховода. Замены может потребовать любой из них. Типичная цена ТЭНа стиральной машины для воды составляет порядка 1000 рублей. Разумеется, стоимость вопроса во многом зависит от марки прибора. Стоит упомянуть еще, что в стареньких стиральных машинах встречался индукционный водонагреватель, который работал как трансформатор, вторичной обмоткой которого был виток из алюминия, обмотанный (на изолятор) вокруг стальной трубки. Токи Фуко быстро нагревали железо, а от нее и воду.

И вот первые указания! Прежде всего необходимо посмотреть, какой именно тип ТЭНа у стиральной машины. Проще всего это сделать, разобрав корпус. В этом случае ТЭН демонтируется из бака, на нем наверняка имеются надписи, которые скажут, что это за модель. Вторым делом осматриваем, не имеется ли на нагревательном элементе защиты. Это обычно какие-нибудь трубчатые конструкции, не относящиеся к спирали и укрепленные стальными хомутами. Имеется по крайней мере три вида защиты ТЭНа:

  1. Биметаллическая. Такая вызывает срабатывание микровыключателя, который расположен снаружи ТЭНа и виден глазом. Причины неисправности обычно следующие, это отложения накипи или включение с пустым баком. В любом случае нагар удаляется, а микровыключатель возвращается в исходное состояние. Есть некоторый шанс, что ТЭН стиральной машины снова работоспособен.
  2. Защита на припое высвобождает вследствие расплавления керамический шток на пружине, который размыкает реле внутри корпуса ТЭНа. Устройство придется разобрать, а шток укоротить. В будущем защита от перегрева уже не гарантирована.
  3. В простейшем случае внутрь трубки, примотанной к ТЭНу стиральной машины, находится обычный термопредохранитель. Его нужно заменить.

Ремонт производится достаточно просто. Не забудьте запастись водостойким герметиком, таким, который не боится нагрева и не вызовет аллергических реакций. Мы уже поднимали эту тему, но всего в голове не удержишь. Допускается использовать для стиральной машины Поксипол, который НЕ предназначен для пищевых емкостей. За время стирки большое количество вредных веществ не выделится. Другое дело, если имеется турбосушка. Здесь доза формальдегида в воздухе гарантирована, а Поксипол лучше не применять.

Обратите внимание, мы так и не рассказали как самостоятельно поменять ТЕН. В природе нет такого понятия. Не пытайтесь также купить ТЕН для стиральной машины в онлайн магазине

Удачи!

Не пытайтесь также купить ТЕН для стиральной машины в онлайн магазине. Удачи!

Если вдруг приключилась такая неприятность, что ваша стиральная машинка перестала греть воду, то вероятнее всего из строя вышел тэн.

Как самостоятельно заменить тэн стиральной машины, вы узнаете из этой статьи.

Что потребуется из инструментов

  • отвертка плоская и крестовая со средним размером жала;
  • гаечный ключ трубка 8 на 10;
  • плоскогубцы;
  • мультиметр для замера напряжений и сопротивления (не обязательно).
  • Отвёртки различных конфигураций или шуруповёрт с набором бит (могут пригодиться шестигранники или звёздочки). Разные конфигурации, потому что некоторые изготовители используют «хитрые» винты, которые не открутить обычной отвёрткой. Так изготовители пытаются привязать любой вид ремонта к своему сервисному центру. Наивные.
  • Плоскогубцы или ключ с головкой на десять. Будем откручивать крепление нагревателя.
  • Если есть желание удостовериться в окончательной потере ТЭНа, можно приготовить тестер.

Заключение

Найти ТЭН недостаточно, важно осторожно достать нагревательный элемент, не повредив корпус и контакты. Обращаться с ТЭНом необходимо внимательно, не повредив его поверхность. Посадочное место тщательно готовится и вычищается от грязи, удаляется накипь

Посадочное место тщательно готовится и вычищается от грязи, удаляется накипь.

Для продления работы ТЭНа лучше устанавливать небольшие значения температуры. Даже если накипь покроет деталь, ТЭН не будет сильно нагреваться, как при максимальной температуре. После замены ТЭНа с соблюдением правил деталь будет долго и надежно служить.

Оцените статью
