Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Порядок работ

Первым делом необходимо подобрать набор нужных для установки подключения инструментов и материалов. Далее тщательно изучите схемы, предложенные производителем. После ознакомления с правилами и требованиями можно перейти к непосредственной прокладке кабелей для выполнения соединения клемм блоков.

Выбор розетки

Для подключения через розетку, последняя должна отвечать некоторым требованиям, которые направлены на эффективность и безопасность функционирования прибора.

  1. Дифференцированное реле или надежное заземление – обязательный критерий при выборе.
  2. Допустимо использование медных проводов, с качественно выполненным сечением.
  3. Подключение розетки к щитку осуществляется только через защитный автомат.

Необходимо обратить свое внимание на евророзетки нового поколения. Они полностью соответствуют требованиям производителя. Обладают хорошим оснащением и защитой при перепадах электричества

Обладают хорошим оснащением и защитой при перепадах электричества.

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Дифференцированное реле необходимо при отсутствии заземления

Выбор провода

При выборе провода необходимо обратить внимание на его сечение, оно должно в точности подходить требованиям производителя, заявленным в инструкции. Сечение, необходимое для бытовых приборов, равно 1.5-2.5 квадрата, сила тока не должна превышать 19 А. Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв

мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться

Если расстояние между прибором и щитком в пределах 10 м, то сечения диаметром в полтора кв. мм. будет достаточно. Однако при расстоянии свыше 10 м диаметр также должен увеличиваться.

Также важно помнить, что прокладывать провода вблизи труб системы отопления или газоснабжения категорически запрещено, минимальное расстояние между ними – 1,5 м. Электрические жгуты в обязательном порядке должны быть помещены в защитный гофр, а следом закреплены хомутами

Подключение испарителя

Установка подключения блоков идентична, и не вызовет у вас особого затруднения

Важно следовать нижеизложенным правилам и соблюдать технику безопасности при работе с электричеством

  1. Первым делом удалите пластиковую лицевую панель.
  2. Далее демонтируйте защитную крышку, а также фиксаторы кабелей.
  3. Протяните провода через стенной проем, который расположен за кондиционером или на боковой стенке.
  4. После необходимо убрать защитную ленту с жил на расстоянии 30-40 мм от края.
  5. Оголенные жилы вставьте в клеммы и надежно закрутите винты крепления.
  6. Следующим шагом станет укрепление выходящих проводов.
  7. По окончании проведения этих манипуляций соберите прибор в обратном порядке.

По завершении установочных работ проведите проверку корректности этого подключения – сверьте полученный результат со схемами производителя. Только после тщательной проверки разрешается включать и использовать кондиционер.

Сплит собственноручно

Начните с учета возможности установки наружного блока. То есть, там, где безопасно самому работать и не травмировать людей внизу: вдруг плоскогубцы или сверло выпадут из рук.

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Монтаж сплит-кондиционера своими руками нелегкий. Но если все продумать, то можно справиться самому. Климатизёр состоит из нескольких блоков, и придется найти место каждому.

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Начнем с внутреннего. Он крепится ближе к потолку – производители требуют не ближе расстояния от большого пальца до среднего, а к боковой перегородке сантиметров на 5 — 10 больше. И чтобы была свобода выдува холодного воздуха минимум полтора метра.

  • Ремонт компьютера своими руками — практические рекомендации и диагностика основных типов неисправностей (90 фото)

  • Станок по дереву своими руками — советы по постройке простого токарного станка и станков с ЧПУ (110 фото и видео)

  • Столешница своими руками: инструкция по изготовлению самодельной столешницы для кухни из дерева и камня (125 фото)

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Далее сверлите перфоратором отверстия для трубы с фреоном внутрь комнаты и для электрокабеля.

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Популярные статьи  Светодиодные лампочки g4 на 12v: особенности, правила выбора + обзор лучших производителей

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Как спрятать кондиционер в интерьере

Обычно кондиционер устанавливается во время ремонта, поэтому выбирать лучше такой вариант, который беспроигрышно впишется в интерьер. Если сделать это не удалось, можно попробовать:

  1. Покрасить кондиционер в цвет стены.
  2. Расположить его над входной дверью.
  3. Приобрести встроенную сплит-систему, которую можно спрятать в натяжной потолок.
  4. Напольный кондиционер можно спрятать в декоративных панелях.
  5. Поместить кондиционер в полку или тумбу, в которой будет обеспечена свободная циркуляция воздуха.
  6. Можно сделать нишу для блока.

В данном случае каждый решает, какой вариант будет удобнее. В любом случае, сильно загромождать проход к вентилятору не стоит, так как это может привести к перегреву и быстрой поломке.

Спрятать кондиционер можно под потолком

В жаркое время года кондиционер просто необходим

Очень важно правильно его установить, иначе вся система не сможет функционировать и быстро выйдет из строя. Если производить монтаж своими руками, то следует соблюдать все правила, а перед этим изучить инструкцию производителя по установке. Это поможет быстро и без труда сделать всю работу

Это поможет быстро и без труда сделать всю работу.

Ниже на фото будет дана электрическая схема подключения кондиционера LG ART COOL GALLERY инверторного типа. Первая схема – подключение внутреннего блока, вторая – подключение наружного блока. Третье фото – клеммная колодка внешнего блока. Четвертое фото – полностью готовый к функционированию внутренний блок. Представленная на фотографиях сплит-система 9 модели установлена в квартире, подключена к розетке и отлично работает. Монтажники использовали медный питающий кабель с сечением в 1,5 мм².

Для того, чтобы справиться со всеми этапами самостоятельно, можно посмотреть видео установки и подключения кондиционера своими руками ниже:

Подбор провода для подключения

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

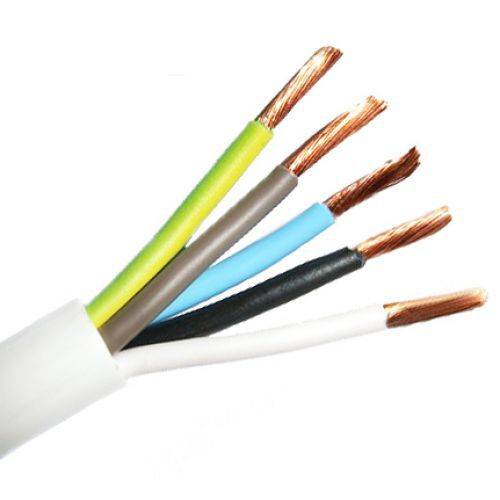

пятижильный медный провод

Стоит помнить о том, какой провод необходим для подключения кондиционера, а точнее, какое требуется сечение. Его параметры указываются в инструкции для каждой модели сплит-системы индивидуально. Сечение зависит от мощности прибора. Как правило, бытовые кондиционеры (7, 9, 12, 13 размера) требуют диаметр провода от 1,5 до 2,5 мм². Можно ориентироваться на силу тока: менее 18 А – 1,5 мм², более 18 А – 2,5 мм².

Также провод, необходимый для подключения кондиционера к электросети, выбирают, учитывая удаленность щитка. Расстояние между блоком прибора и электрическим щитком свыше 10 метров требует сечения от 2,5 мм².

Как подключить кондиционер к сети своими руками: порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока
прикрепленный к наружному блоку межблочный кабель

Провод нельзя прокладывать вблизи газовых и отопительных труб. Минимальное расстояние между ними составляет не менее 1 метра. В случае необходимости используют дополнительную изоляцию. Как правило, кабель прокладывают вместе с трассой в гофре и прячут в короба или штробу в стене.

К стене кабеля крепятся хомутами, которые фиксируют дюбелями или шурупами. При укладывании коммуникаций в короба для их крепления применяют клей или шурупы. Если выполняется скрытая проводка, то провода прячут в гофру и фиксируют ее к стене при помощи специальных хомутов.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Подключение электропитания к кондиционеру – общие вопросы

Современная климатическая техника универсальна, практична, ею удобно пользоваться. Покупка и установка кондиционера в квартире, подходящего по техническим характеристикам, избавит жильцов от дискомфорта, связанного с температурно-влажностным режимом, создаст в помещении здоровую атмосферу, благоприятную для отдыха и работы.

Принципиально важными особенностями устройства кондиционера с точки зрения монтажа является их конструктивное решение. Есть моноблочные приборы, состоящие из одного модуля, и мульти блочные – сплит и мульти сплит системы.

Работы по подведению электропитания к кондиционеру следующие: проводится монтаж кабеля, соединяющего внешний и внутренний блоки устройства. Второй кабель должен соединить внутренний блок кондиционера с электрощитовой или, в крайнем случае, электрической розетке. Исходя из потребляемой кондиционером мощности, его или включают в действующую электросеть, или к его внутреннему блоку подводится отдельная электролиния, подключаемая в электрощитовой посредством отдельного автомата.

Популярные статьи  Какой фильтр для воды выбрать под мойку: выбираем по критериям

Монтаж электропроводки ведут в сделанные в стене штробы, используя гофрированные рукава или посредством использования специальных декоративных коробов.

Соединение блоков

Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.

Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

Прокладка трассы между внутренним и наружным блоком сплит системы

Дренаж

Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.

Это выход дренажа внутреннего блока (под рукой)

Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.

Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.

Дренаж наружного блока

Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.

При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.

Система циркуляции фреона

Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.

Порты на наружном блоке выглядят так. На внутреннем аналогично

С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.

Вальцвание

Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.

Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.

Развальцовка медных труб для установки кондиционера

При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.

Вот такой должен быть результат

Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.

Соединение с портом

Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.

Принцип соединения медной трубки с портом кондиционера

Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.

Ту же операцию повторяют со всеми четырьмя выходами.

Достоинства и недостатки мультизональных систем кондиционирования

Мы можем выделить следующие достоинства мультизональных систем кондиционирования:

  • Экономия при подборе наружного блока. Теоретически его производительность должна быть не меньше суммарной производительности всех внутренних блоков. На практике вероятность того, что все внутренние блоки одновременно будут загружены на 100 %, очень низкая. По этой причине производительность наружного блока может быть ниже теоретической до 30 % без ущерба для работы всей системы. Соответственно, он будет дешевле, легче и компактней.
  • Экономия в процессе эксплуатации. Мультизональные системы управляются централизованно и работают как единый организм, регулируя количество холода или тепла для разных помещений. Так, солнечную сторону здания по сравнению с теневой летом нужно сильнее охлаждать, а зимой меньше нагревать. Мультизональные системы отслеживают такие тонкости и экономят электроэнергию.
  • Удобство эксплуатации. Мультизональные системы регулируют не только количество тепла или холода для каждого помещения, но и контролируют собственное состояние. Они предоставляют данные об основных параметрах работы, сообщают о необходимости замены загрязненных фильтров и даже могут рассчитывать плату за электроэнергию для каждого помещения.
  • Легкость проектирования и использования в зданиях с неравномерной тепловой нагрузкой в разных помещениях. Это характерно, например, для пищевых производств. Тепловая нагрузка может меняться и в одних и тех же помещениях, например в залах для совещаний. В этом случае требуемое количество тепла или холода зависит не только от времени суток, но и от количества людей, находящихся в помещении.
  • Универсальность. В одной мультизональной системе можно использовать внутренние блоки разных типов: кассетные, подвесные, канальные, настенные или напольные. А также разные по производительности в соответствии с особенностями помещений: складские, рабочие, жилые, архивные. Трехтрубные системы могут одновременно нагревать и охлаждать воздух в разных помещениях и подходят практически для любых зданий.
  • Высокая точность работы. Расширительные вентили с электронной регулировкой точно дозируют количество фреона, поступающего во внутренние блоки, заданная температура поддерживается в помещениях с точностью до ±0,5 °С.
  • Автономность работы. Мультизональные системы кондиционирования полностью автоматизированы, поэтому для них не нужен обслуживающий персонал.
  • Не портят внешний вид зданий. Наружные блоки можно установить на крыше или в подвальном помещении.
Популярные статьи  Обзор пылесоса Samsung SC5241: стоящий девайс за эти деньги

Есть у мультизональных систем и недостатки:

  • Единая фреоновая магистраль. Это значит, что при ее повреждении выйдет из строя вся система.
  • Дорогой монтаж.

Какой кабель выбрать

При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.

К примеру, для режима длительной работы кондиционера выбирают:

  • для устройств с мощностью до 3 кВт достаточно сечения 2 кв.мм;
  • для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
  • мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.

Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

  1. Подбираем набор необходимого инструмента и нужные материалы.
  2. Изучаем предложенные производителем схемы.
  3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
  4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

  • приветствуется наличие дифференцированного реле или надежного заземления;
  • она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
  • если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
  • она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

  1. Удаляем декоративную переднюю панель.
  2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
  3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
  4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
  5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
  6. Надежно укрепляем провод на выходе из коробки.
  7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Автоматический выключатель

Если планируется запитывать сплит-систему от щитка, то понадобятся устройства защиты одним из которых является автоматический выключатель. Его подбирают относительно номинальной мощности прибора, указанной в техническом паспорте или на внешнем блоке. Желательно всегда оставлять небольшой запас. Например, у старт-стоповых кондиционеров очень высокий пусковой ток, зашкаливающий за 20 А. И хотя продолжительность работы при таких значениях невелика, все-таки учитывать это стоит.

При подключении кондиционера к питающей сети важно помнить, что автоматический выключатель должен иметь расстояние между контактами в разомкнутом состоянии не менее 3 мм для каждого фазного провода. Строго соблюдают фазность: порядок подключения фаз должен соответствовать порядку на клеммной колодке

Для кондиционеров подходит автоматический выключатель типа C. Он полностью обеспечивает безопасность нагрузки двигателей и имеет высокие характеристики по срабатыванию в случае экстренной ситуации.

Необходимо убедиться, позволяет ли электрощиток устанавливать в него дополнительное оборудование.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
