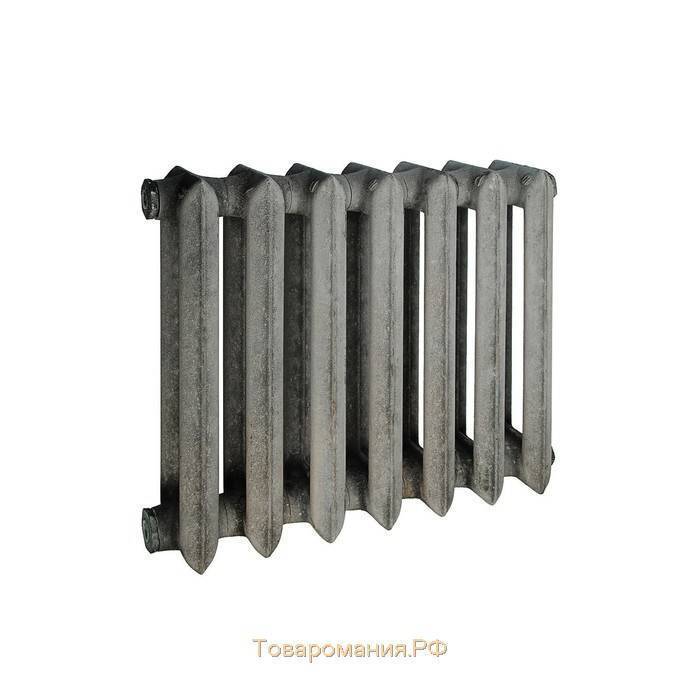

Старый добрый чугунный радиатор МС — сколько секций необходимо в комнате

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
  6. 40% — 1.1;
  7. 30% — 1.0;
  8. 20% — 0.9;
  9. 10% — 0.8.
  10. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
  11. +25 = 1.2;
  12. +20 = 1.1;
  13. +15 = 0.9;
  14. +10 = 0.7.
  15. К5 указывает на корректировку при наличии наружных стен.Например:
  16. две наружные стены – 1.2;
  17. 3 стены – 1.3;
  18. все четыре стены – 1.4.
  19. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
  20. чердак с обогревом – 0.9;
  21. жилая комната – 0.8.
  22. К7 – это коэффициент, который указывает на высоту потолка в комнате:
  23. 3.0 м = 1.05;
  24. 3.5 м = 1.1;
  25. 4.0 м = 1.15;
  26. 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

Характеристики и особенности

Секрет популярности их прост: в нашей стране такой теплоноситель в сетях централизованного отопления, что даже металлы растворяет или стирает. В нем кроме огромного количества растворенных химических элементов содержится песок, частички ржавчины, отвалившиеся с труб и радиаторов, «слезы» от сварки, болты, забытые во время ремонта и еще уйма всяких вещей, неизвестно как попавших внутрь. Единственный сплав, которому все это нипочем — чугун. Также хорошо справляется с этим и нержавейка, но, сколько будет стоить такая батарея, можно только догадываться.

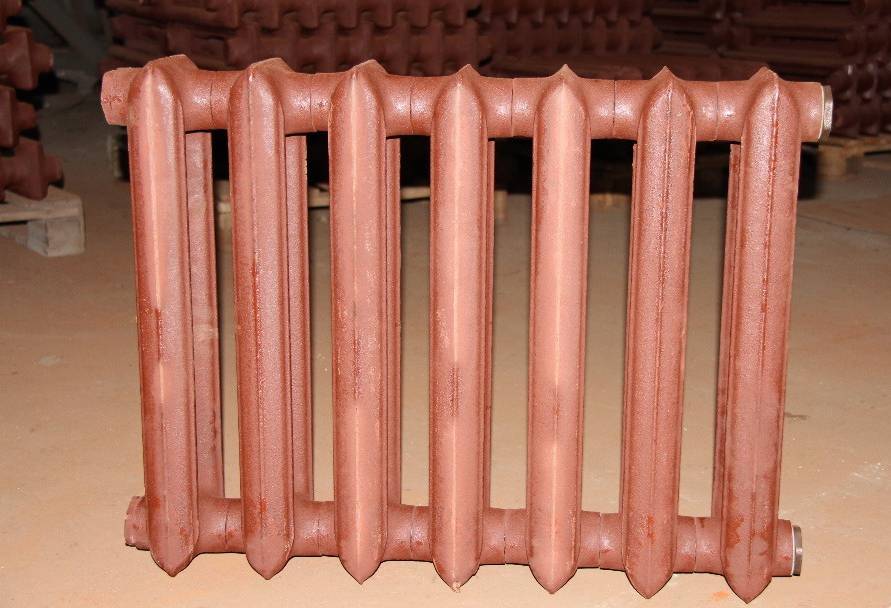

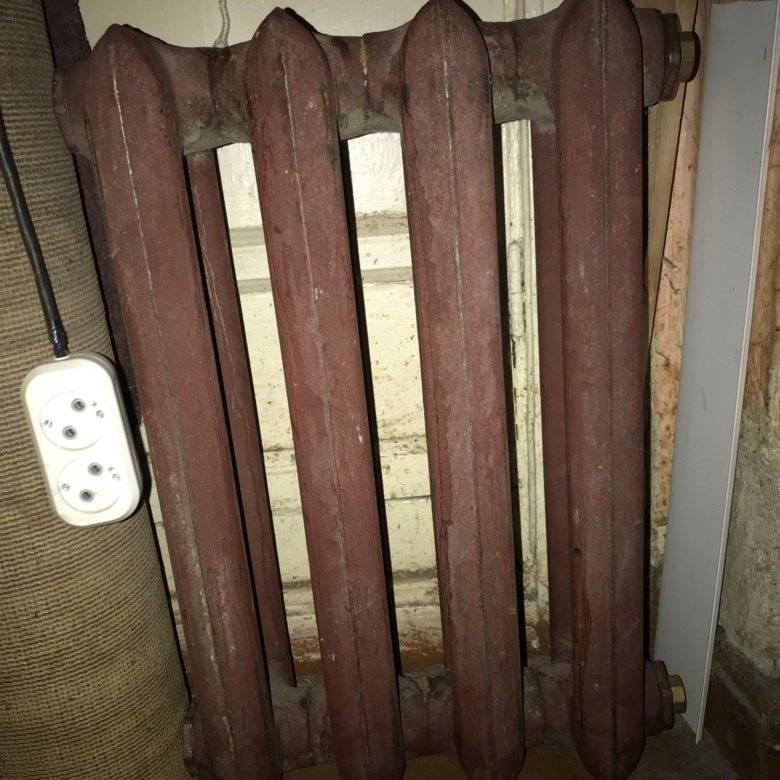

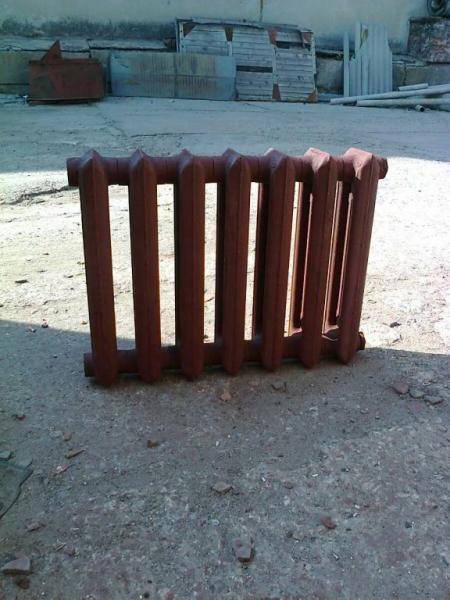

МС-140 — неумирающая классика

А еще один секрет популярности МС-140 — это невысокая цена. У разных производителей она имеет существенные отличия, но примерная стоимость одной секции — около 5$ (в розницу).

Достоинства и недостатки чугунных радиаторов

Понятно, что товар, который многие десятилетия не сходит с рынка, имеет какие-то уникальные свойства. К достоинствам чугунных батарей относят:

  • Низкую химическую активность, которая обеспечивает длительный срок эксплуатации в наших сетях. Официально гарантийный срок от 10 до 30 лет, а срок эксплуатации — 50 лет и больше.
  • Малое гидравлическое сопротивление. Только радиаторы этого типа могут стоять в системах с естественной циркуляцией (в некоторых еще ставят алюминиевые и стальные трубчатые).
  • Высокая температура рабочей среды. Ни один другой радиатор не сможет выдержать температуры выше +130 o C. У большинства из них высший предел — +110 o C.
  • Невысокая цена.
  • Высокая теплоотдача. У всех остальных радиаторов из чугуна эта характеристика находится в разделе «недостатки». Только у МС-140 и МС-90 тепловая мощность одной секции сравнима с алюминиевыми и биметаллическими. Для МС-140 теплоотдача — 160-185 Вт (зависит от производителя), для МС 90 — 130 Вт.
  • Не подвергаются коррозии при слитом теплоносителе.

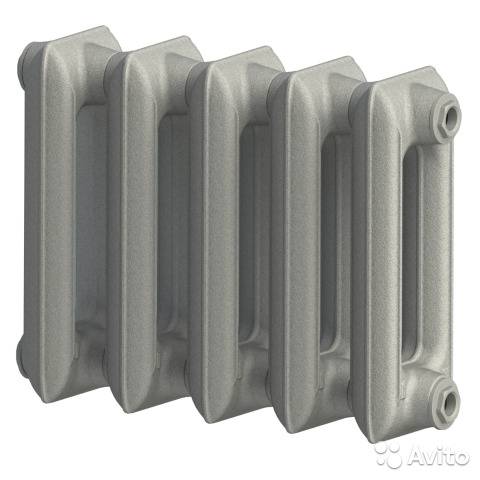

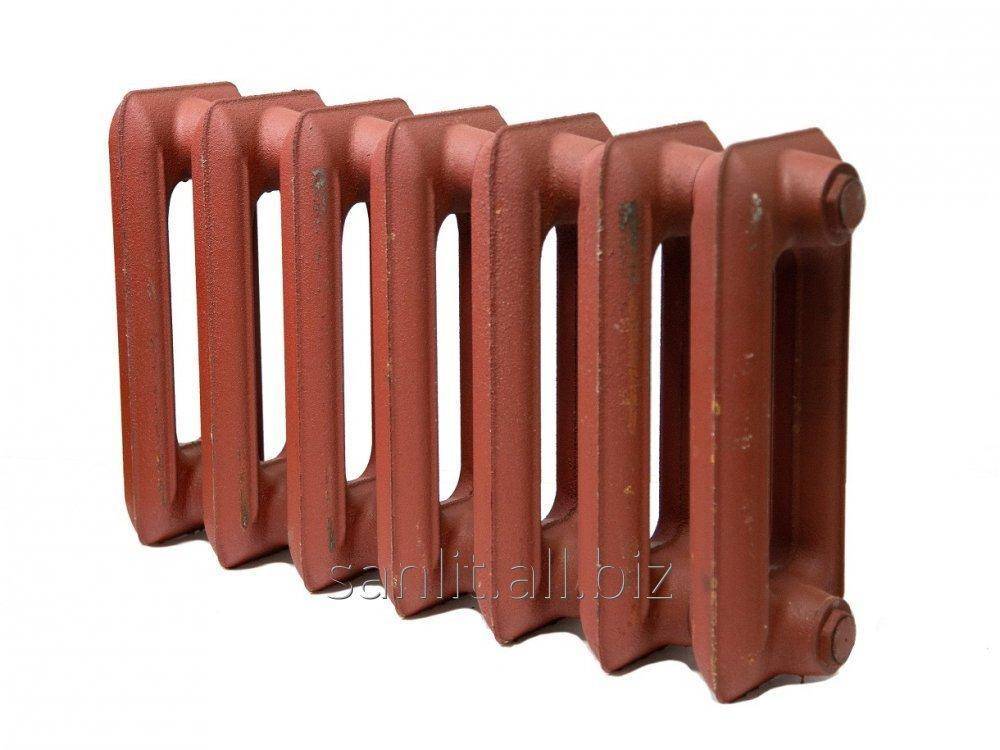

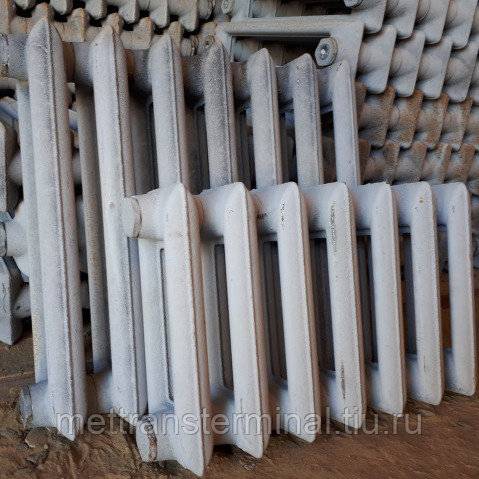

МС-140 и МС-90 — разница в глубине секции

Некоторые свойства при одних обстоятельствах — это плюс, при других — минус:

  • Большая тепловая инерция. Пока прогреется секция МС-140, пройти может час и больше. И все это время комната не греется. Но с другой стороны, это хорошо, если отопление отключают, или в системе использован обычный твердотопливный котел: накопленное стенками и водой тепло долго поддерживает температуру в помещении.
  • Большое сечение каналов и коллекторов. С одной стороны даже плохой и грязный теплоноситель не сможет их забить и за несколько лет. Потому чистка и промывка может проводиться периодически. Но из-за большого сечения в одной секции «помещается» больше литра теплоносителя. И его нужно «гонять» по системе и нагревать, а это — лишние затраты на оборудование (более мощный насос и котел) и топливо.

«Чистые» недостатки тоже присутствуют:

Большой вес. Масса одной секции с межосевым расстоянием 500 мм от 6 кг до 7,12 кг. А так как нужны обычно от 6 до 14 штук на комнату, можно посчитать какова будет масса. И это придется носить, а еще навешивать на стену. Это еще одни недостаток: сложный монтаж. А все из-за того же веса. Хрупкость и невысокое рабочее давление. Не самые приятные характеристики

При всей массивности с изделиями из чугуна нужно обращаться осторожно: при ударе они могут лопнуть. Та же хрупкость приводит к не самому высокому рабочему давлению: 9 атм

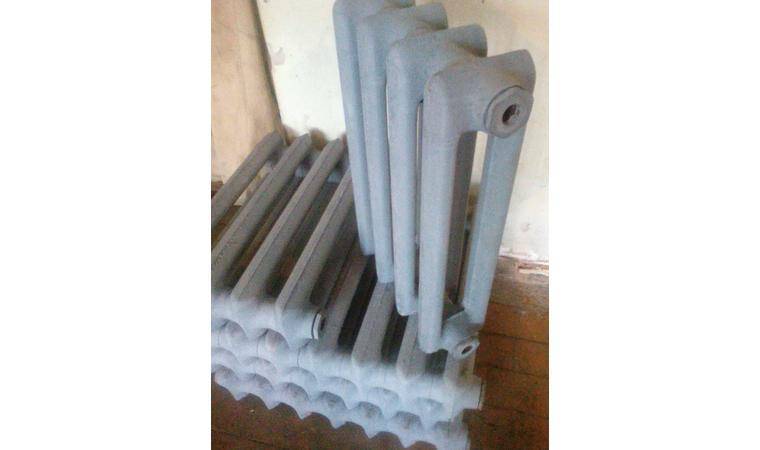

Опрессовочное — 15-16 атм. Необходимость регулярного окрашивания

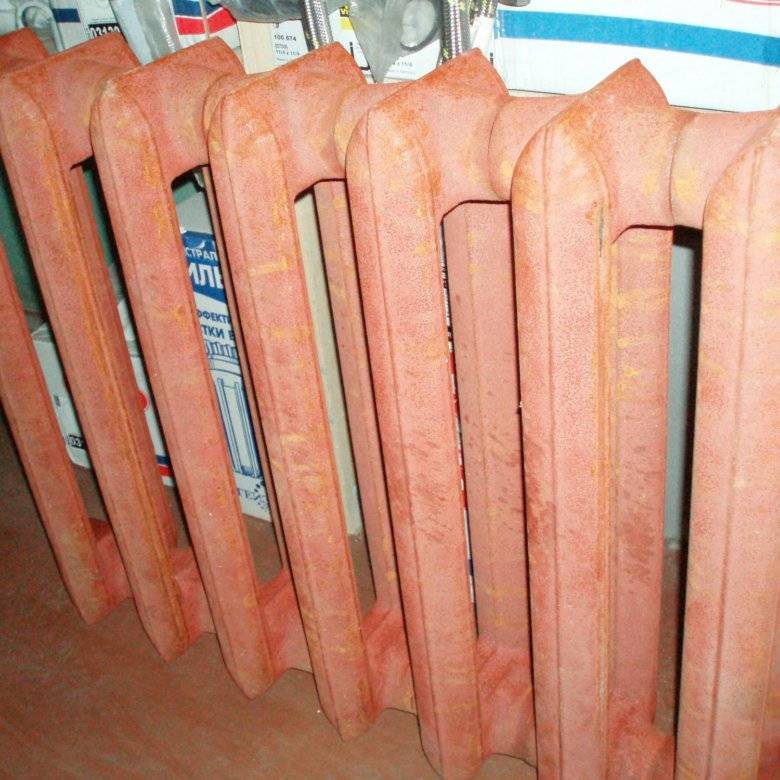

Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Опрессовочное — 15-16 атм. Необходимость регулярного окрашивания. Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Тепловая инерция — это не всегда плохо…

Область применения

Как видите, есть более чем серьезные достоинства, но и недостатки имеются. Если все суммировать, можно определить область их использования:

  • Сети с очень низким качеством теплоносителя (Ph выше 9) и большим количеством абразивных частиц (без грязевиков и фильтров).
  • В индивидуальном отоплении при использовании твердотопливных котлов без автоматики.
  • В сетях с естественной циркуляцией.

Расчет по площади

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м2, в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м2 * 95 Вт = 1520 Вт.

Теперь считаем количество: 1520 Вт / 140 Вт = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

Тепловая отдача современных моделей

По тепловым характеристикам современные образцы изделий на основе чугуна отличаются большим разнообразием. Соответствующие модели из Чехии имеют высокие показатели по эффективности обогрева жилых пространств. Образцы под наименованием Viadrus STYL 500 состоят из секций, каждая из которых позволяет развивать тепловую мощность порядка 0,14 кВт. При этом ее сегменты почти в два раза легче и меньше по габаритам большинства известных отечественных моделей.

Секция батарей Viadrus STYL 500 вмещает в себе 0,8 литра теплового носителя. Российские аналоги с примерно тем же объемом имеют чуть меньшую отдачу, соответствующую показателю в 0,102 кВт. Они немного уступают чешским изделиям, но превосходят МС-140.

Вынужденная инициатива

В панельном доме с центральным отоплением не приходится заморачиваться о таких вопросах, как заполнение системы теплоносителем, это епархия ЖКХ. Но забота об усадьбе или даче – это огромная ответственность, которая полностью лежит на ваших плечах. Возможность сэкономить время и деньги заставляет хозяев своими руками обслуживать тепловые коммуникации, используя иногда нестандартные методы.

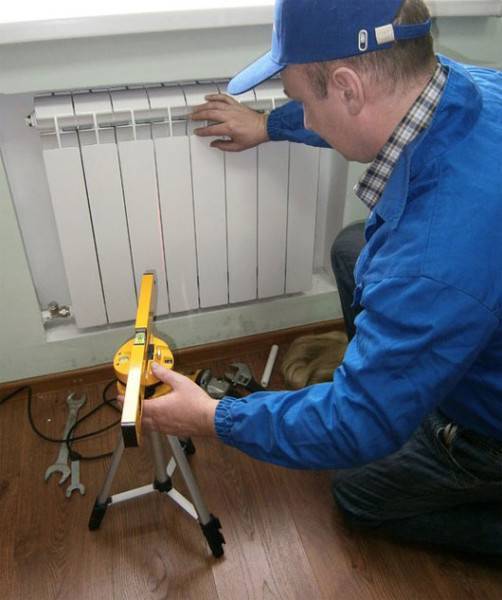

На фото – проверка работы батареи

Например, отсутствие централизованной подачи воды вынуждает использовать природные источники – скважины, колодцы, пруды.

Работаем с документацией

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

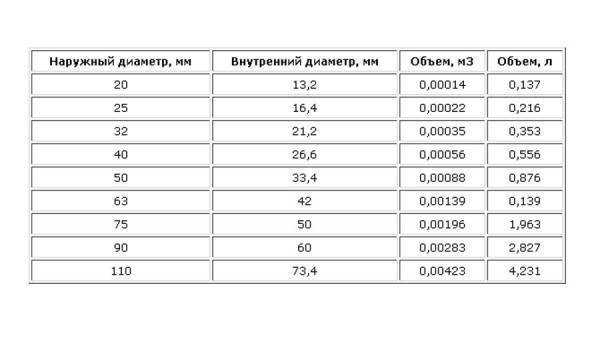

Данные по внутреннему объему труб

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Обратите внимание! В интернете таблица объема воды в радиаторе отопления выглядит даже удобнее. В ней может сравниваться вместительность радиаторов из разных материалов, что даст вам возможность выбрать подходящий вариант

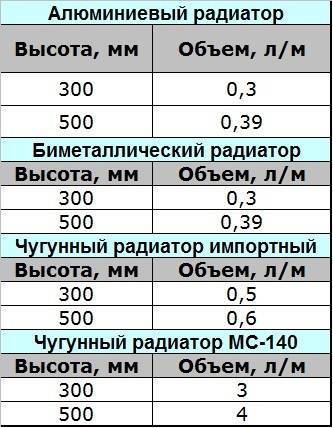

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

Обратите внимание! Нельзя доливать антифриз в систему отопления, изготовленную из оцинкованных труб

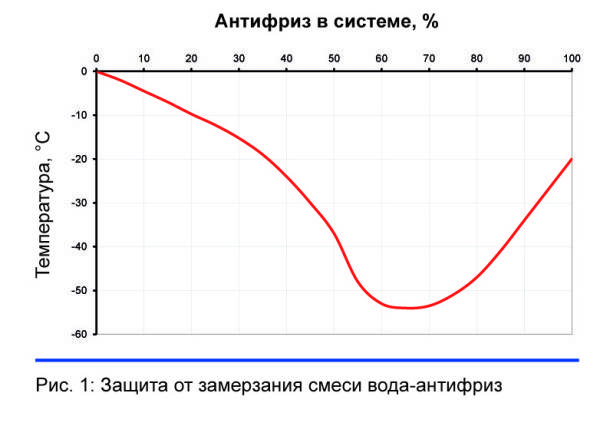

Антифриз понижает температуру замерзания жидкости

Усредненная шпаргалка

Средние данные, определяющие объем воды в стальных радиаторах отопления панельного типа, таковы:

  • модели Demrad, Thermogross 11 типа на каждые 10 см длины приходится по 0,25 л теплоносителя;
  • в аналогичных моделях 22 типа этот показатель увеличивается до 0,5 л на туже длину.

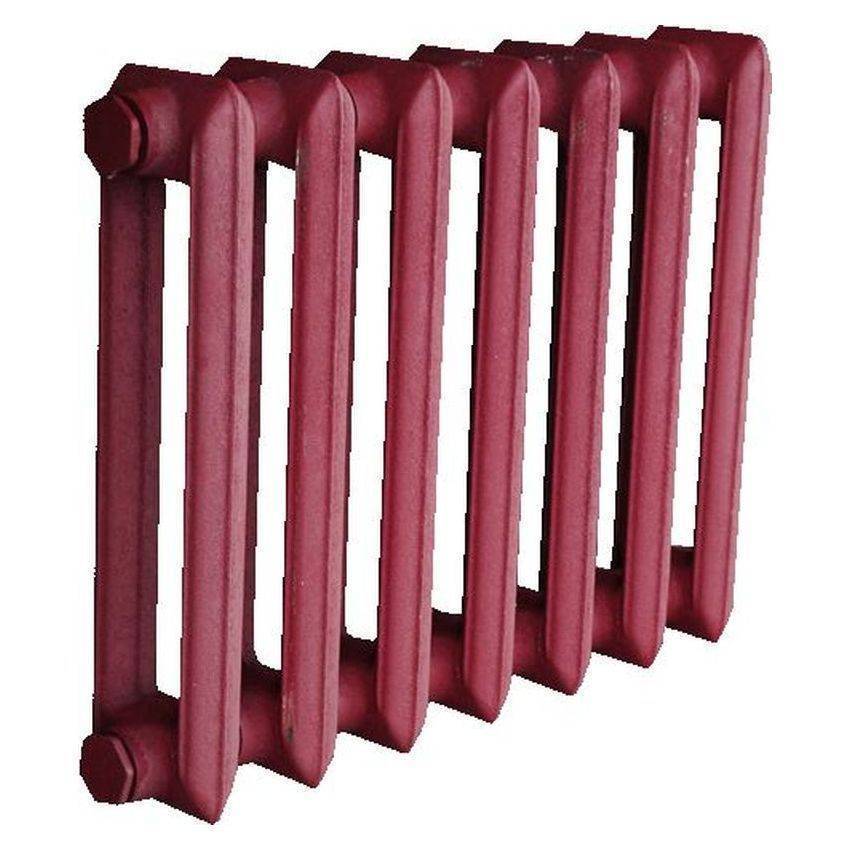

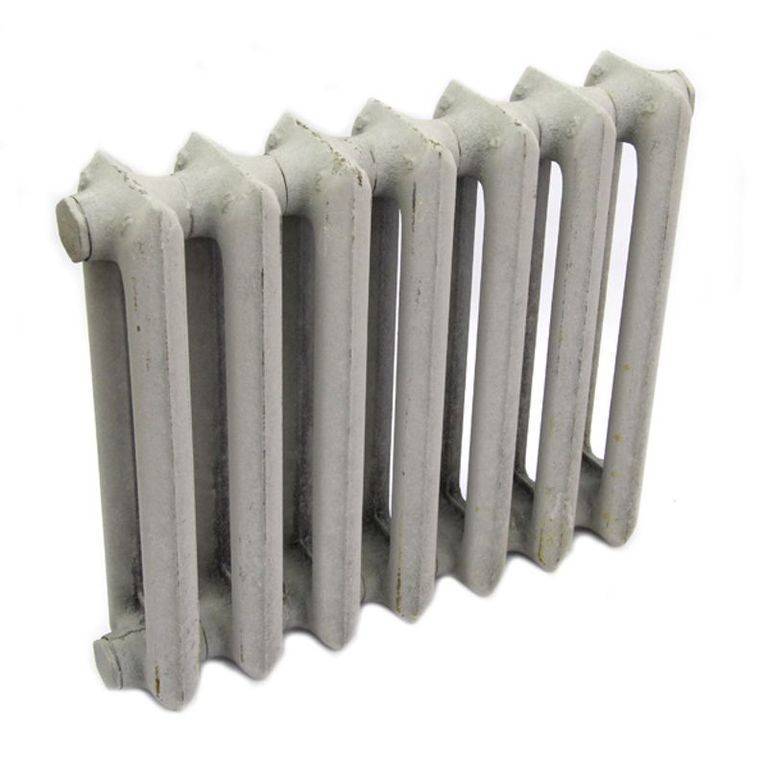

Каждая секция старого доброго «чугуна» разных моделей имеет следующую вместительность:

  • МС 140 – 1,11–1,45 л (от 5,7 до 7,1 кг);
  • ЧМ 1 – 0,66–0,9 л с;
  • ЧМ 2 – 0,7–0,95 л;
  • ЧМ 3 – 0,155–0,246 л;
  • Konner Модерн – 0,12–0,15 л (3,5 кг).

Обратите внимание! Видно, насколько традиционная МС 140 отличается от китайского Konner весом, на который следует обратить внимание, если у вас напольные модели

А вот столько входит в алюминиевую секцию

Если ваша батарея – это заковыристая авторская штучка узнать ее объем сложно, но возможно. Например, объем воды в стальном радиаторе трубчатого вида вычисляется гениально просто –заглушкой закрывается одно отверстие, а через второе заливается вода до верха.

Обратите внимание! Количество залитой жидкости отмечайте сразу или потом, когда выльете содержимое в ведро/ванну. Этот способ вычисления применим к радиатору любой сложности без наличия документов

В теплообменниках настенного отопительного котла в среднем помещается от 3 до 6 л, а в напольном и парапетном исполнении – от 10 до 30 л воды. Итак, узнав количество теплоносителя во всех уголках, каких он достигает, можно провести ответственную операцию – рассчитать объем расширительного бака. Именно от него зависит оптимальное давление в системе и нужный объем теплоносителя.

Принцип работы расширительного бака

Инструкция расчета предполагает использование простой формулы:

  • Vс — объем теплоносителя в отопительной системе (то, о чем говорилось выше – радиаторы + трубы + теплообменники котла);
  • К — коэффициент расширения теплоносителя (у воды он равен 4%, поэтому в формуле используется 1,04);
  • D — эффективность расширения бака;
  • Vб — емкость расширительного бака.

Узнать приближенный к реальной цифре объем теплоносителя в радиаторах или трубах можно отталкиваясь от мощности котла по формуле:

х кВт * 15=VS, где

  • кВт – мощность котла;
  • цифра 15 – количество литров воды, для получения 1 кВт энергии;
  • VS – общая вместительность системы.

Расчёт радиаторов отопления по площади.

Сразу обозначу: квартира Васи (ранее упоминал — однушка), угловая, зал имеет два окна, один из оконных проёмов с выходом на балкон. Стена, та что с балконом, выходит на северную сторону света, а стена со вторым окном на северо-восток.
Длина комнаты — 5,600 метра, ширина — 3,200. Перемножая эти размеры друг на друга, находим площадь помещения.5,600м*3,200м=17,920 кв.м. Округляем полученный результат до 18 кв.м. (Здесь и далее, смело производим округления в сторону увеличения, так как производители отопительных приборов заведомо завышают показатели теплоотдачи, далеко не везде до батареи доходит теплоноситель равный 90 градусам.)

Выше я рассмотрел строительные нормы, согласно которым 100 Вт достаточно для 1 квадратного метра. Следующей формулой рассчитываем количество секций: 18 умножаем на 100, и делим на 204 (заявленная мощность одной секции)18*100/204=8,8235 шт., округляем до 9
Получили, что 9 секций достаточно для отопления нашей комнатухи. Нонсенс бляха-муха! Помним да, заверения продавца — консультанта? Именно к этому он и подводил Васю! НО!! Как уже говорил — надлежит учесть ещё кое какие нюансы.
Оказывается, этот расчёт ничто иное, как — «навскидку», без учёта особенностей материала жилья и его расположения (ниже объясню о чём речь).

Почему же у Васи до сих пор квартира отапливалась аж 20 секциями чугунных радиаторов МС-140-500 (заявленная производителем тепловая энергия одной секции — 175 Вт),
и он очень даже уютно поживал в зимних условиях нашего региона — Южный Урал. По идее жить-бы пришлось с открытой форточкой всю зиму, ан нет, не было такого. Ведь если мы произведём нехитрый расчёт:18*100/175=10,28 и даже если округлить количество секций до 11 штук, то это один хрен всего на две больше чем биметаллический!!!

Много слов скажете? Это лишь для наглядности, самому влом клацать по клавишам, привык понимаешь-ли всё на «пальцах» объяснять, дабы вопросов меньше оставалось. А то откроешь иной сайт, что читал — что не читал, закрыл, нихрена не понял (вопросов осталось больше, чем узнал), открываешь следующий .
Так вот, о чём это я…

1 дополнительный фактор.

Умножение на некий коэффициент, он отличен в зависимости региона нашей необъятной Родины (понимаем-да насколько различны климатические условия?). Коэффициент учитывает потери тепла из помещения, такие как: не утеплены надлежащим образом стены, сифонят фрамуги окон и т.д и т.п.
Покажу формулой, для наглядности:18 кв.м*100=1800Вт 1800*1,2(коэф)=2160 2160/204=10,58 округляем, получается, что нам уже нужно 11 секций биметалла вместо прежде высчитанных 9!! О как!!

Принятое, общее его значение (коэффициента): от 0,5 до 1,5.
К примеру если в помещении установлены пластиковые окна двухкамерные (то есть 3 стекла, такие именно стоят у Васи) то его можно принять равным 1,2. Ещё он учитывает материал стен, утеплены ли они, отапливаемое ли помещение под и над рассматриваемым жильём.

Пока к слову пришлось:
Есть специальная программа, в которую вводишь, на первый взгляд малозначимые данные, и она высчитывает всё до мелочей. Используют её широко в своей работе проектировщики, как-нибудь в следующей статье расскажу, как ей пользоваться..

2 дополнительный фактор.

Если наша комната имеет одно окно и две наружные стены, то найденную нами мощность (согласно ГОСТ), увеличиваем на 20 процентов, а если имеет два окна и две наружные стены (как у Васи), то на 30 процентов9*0,3 = 2,7 округляем = 3 секции

3 дополнительный фактор.

Если окно «смотрит» на север, либо северо-восток, мощность надлежит увеличить на 10 процентов. У Васи окно, что с балконом выходит на север, а второе на северо-восток, значит умножаем на 0,29*0,2 = 1,8 округляем = 2 секции

4 дополнительный фактор.

Если радиатор зашивается панелями с горизонтальными щелями, то мощность надлежит увеличить ещё на 15 процентов9*0,15 = 1,35 округляем = 2 секции

Вот теперь только я и получил близкий к тому, что в наличии у Васи в квартире, результат9+2+3+2+2=18

Как видим он вдвое отличен от рекомендуемого количества секций продавцом-консультантом магазина.
Имейте ввиду всё вышеперечисленное, если перед вами стоит сей вопрос.

Расчёт секций радиатора согласно ГОСТ.

Нагревательный прибор напрямую зависит от теплопотерь помещения, и потом, удивительно, как можно гарантировать тепло на квадратных метрах? Одно дело потолок в жилище два с половиной метра, другое при высоте, скажем три с половиной, и уж совсем другое при пяти метрах. А если выше?
Как не крути, а обогреваемую площадь надо считать в кубических метрах, а не в квадратных.
Помимо этого, для ощущения комфорта, в разных жилых помещениях необходима различная температура (хоть и не в большом разбеге градусов, но всё же), помимо этого надо, как минимум знать (хотя бы приблизительно) температуру теплоносителя. Так — нет? Или я не прав?

Я как-то ранее уже слышал, что одной секции радиатора хватает для обогрева двух квадратных метров площади, но не проявлял особого интереса, обычно осуществляем все монтажные работы согласно проекта. Теперь же, когда непосредственно коснулось, решил полопатить интернет, думаю: не может же информация быть взята «от балды».
Нашёл.., на форуме сантехников. Один из модераторов ссылался на межгосударственный стандарт: ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия.» (принят в Российской Федерации с 1 января 2007 года).
НО!!! Принят он согласно наличию следующих условий (условия Карл, вот где «собака зарыта»!), а именно:
— атмосферное давление Р=760 мм.рт.ст;
— средняя температура теплоносителя, дельта Т=70 градусов цельсия;
— теплоноситель движется по радиатору сверху вниз;
высота потолка помещения равна 2,5 метра.
Тогда, отдаваемой отопительным прибором энергии в 100 Вт мощности, достаточно для поддержания, комфортной температуры, а именно 20 градусов цельсия, на 1 кв.м.
Это то, что регламентируется ГОСТ.

Я полез далее..
В техническом паспорте (рекламируемом продавцом) радиатора есть примечания:
— система отопления двухтрубная;
— одна секция обеспечивает заявленные 204 Вт мощности при условии подачи на прибор теплоносителя t = 90 градусов, а выходящим из него с t = 70 градусов цельсия (насколько я понял, это и есть та самая пресловутая дельта Т, о которой упоминается в ГОСТ, ну или близко к этому);
— монтаж прибора должен быть осуществлён с соблюдением следующих размеров: низ радиатора над уровнем пола равен 10 см.; верх равен 12 см. ниже подоконника; расстояние сзади до стенки не ближе 2,5 см.

Я вам так скажу — это далеко не всё. Эти несколько моментов я нашёл — «на поверхности», но уже исходя из них становится понятным, что сомнения Васи не беспочвенны.

Итак, поехали далее, теперь нас ждут небольшие расчёты, ведь на примере гораздо проще объяснить суть вопроса. Не пугайтесь, формулы будут понятны даже ученику средней школы.

Поправочные коэффициенты

Окончательная формула теплопотребления выглядит как произведение нормативного значения тепла — 100 вт/м.кв, на поправочные коэффициенты, учитывающие особенности теплопотребления комнаты:

  • К1 учитывает конструкцию остекления. Принимается для спаренных деревянных переплетов 1,27. Окна с двойным стеклопакетом позволяют применять коэффициент 1,0. Значение для стеклопакета с тремя камерами — 0,85;
  • К2 учитывает качество утепления стен и принимается для стен в два кирпича за единицу. При худшей степени изоляции принимается коэффициент 1,27. Дополнительная изоляция позволяет применять понижающий коэффициент 0,85;
  • К3 отражает отношение площади окон к полу. Если процент остекления поставить в числителе, в знаменателе смотрите коэффициент теплопотребления 50/0,8, 40/0,9, 30/1,0, 20/1,1 и 10/1,2;
  • К4 учитывает среднюю температуру наиболее холодной недели года. При -35 градусах это 1,5, при — 25 градусах — 1,3, при — 20 градусах — 1,1, при — 15 градусах — 0,9, а при — 10 градусах — 0,7.
  • К5 дает поправку на количество наружных стен. При одной наружной стене в комнате он равен 1,1, а каждая следующая стена увеличивает его на 0,1;
  • К6 позволяет учесть влияние теплового режима верхнего помещения. За единицу принимается холодный чердак, отапливаемый — 0,9. Если сверху находится жилой этаж — 0,8;
  • К7 выражает зависимость от высоты комнаты. Стандартная — 2,5 м, принимается за единицу. Повышение высоты на пол-метра дает основание увеличить его на 0,05; при трех метрах — 1,05, три с половиной — 1,1, четыре метра — 1,15, четыре с половиной — 1,2.

Эффективная теплоотдача

Значения тепловой отдачи для радиаторов указаны в техпаспорте или на сайтах производителей. Они подходят для конкретных параметров отопительных систем. Тепловой напор системы — важная характеристика, которую нельзя игнорировать при проведении необходимых вычислений. Обычно значение теплоотдачи 1 секции приводится для теплового напора 60° С, что соответствует высокотемпературному режиму отопительной системы с температурой воды 90°С. Такие параметры сейчас встречаются в старых домах. Для новостроек уже используются более современные технологии, при которых уже не требуется высокого теплового напора. Его значение для отопительной системы равно 30 и 50° С.

Температурный график системы отопления

Из-за разных значений теплового напора в техпаспорте и по факту, необходимо пересчитать мощность секций. В большинстве случаев она оказывается ниже заявленной. Значение теплоотдачи умножают на реальное значение теплового напора и делят на то, что указано в документах.

Эффективная теплоотдача батарей отопления в зависимости от способа установки и подключения

Параметры отдачи одной секции биметаллической батареи отопления напрямую влияют на её габариты и способность обогревать помещение. Сделать точные расчёты, не зная значения теплоотдачи биметалла, невозможно.

https://youtube.com/watch?v=ZkvOaJlQetM

Как рассчитать количество секций радиатора отопления

Чтобы теплоотдача и нагревательная эффективность была должного уровня, при расчете размера радиаторов нужно учесть нормативы их установки, а отнюдь не опираться на размеры оконных проемов, под которыми они устанавливаются.

На теплоотдачу влияет не ее размер, а мощность каждой отдельной секции, которые собраны в один радиатор. Поэтому лучшим вариантом будет разместить несколько небольших батарей, распределив их по комнате, нежели одну большую. Это можно объяснить тем, что тепло будет поступать в помещение из разных точек и равномерно прогревать его.

Каждое отдельное помещение имеет свою площадь и объем, от этих параметров и будет зависеть расчет количества секций, устанавливаемых в нем.

Расчет на основании площади помещения

Чтобы правильно рассчитать это количество на определенную комнату, нужно знать некоторые правила:

Узнать нужную мощность для обогрева помещения можно, умножив на 100 Вт размер его площади (в квадратных метрах), при этом:

  • На 20% увеличивают мощность радиатора в том случае, если две стены помещения выходят на улицу, и в нем находится одно окно — это может быть торцевая комната.
  • На 30% придется увеличить мощность, если комната имеет те же характеристики, как в предыдущем случае, но в ней устроено два окна.
  • Если же окно или окна комнаты выходят на северо-восток или север, а значит, в ней бывает минимальное количество солнечного света, мощность нужно увеличить еще на 10%.
  • Устанавливаемый радиатор в нишу под окном, имеет сниженную теплоотдачу, в этом случае придется увеличить мощность еще на 5%.

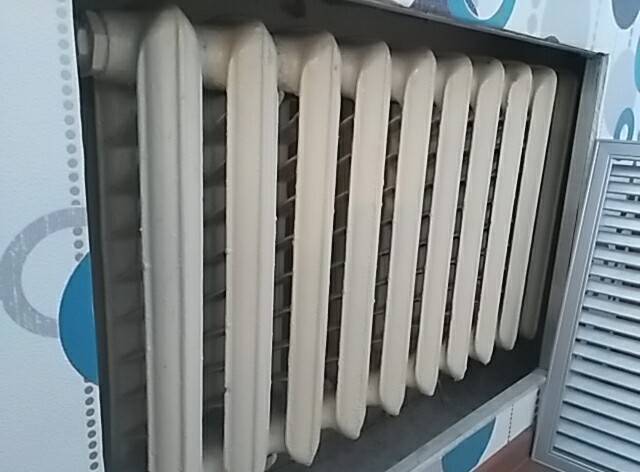

Ниша снизит энергоотдачу радиатора на 5 %

Если радиатор закрывается экраном в эстетических целях, то снижается теплоотдача на 15%, и ее также нужно восполнить, увеличив мощность на эту величину.

Экраны на радиаторах — это красиво, но они заберут до 15% мощности

Удельная мощность секции радиатора обязательно указывается в паспорте, который производитель прилагает к изделию.

Зная эти требования, можно рассчитать необходимое количество секций, разделив полученное суммарное значение требуемой тепловой мощности с учетом всех указанных компенсирующих поправок, на удельную теплоотдачу одной секции батареи.

Полученный результат расчетов округляется до целого числа, но только в большую сторону. Допустим, получилось восемь секций. И тут, возвращаясь к вышесказанному, нужно отметить, что для лучшего обогрева и распределения тепла, радиатор можно разделить на две части, по четыре секции каждая, которые устанавливают в разных местах помещения.

Каждое помещение просчитывается отдельно

Нужно отметить, что такие расчеты подходят для определения количества секций для помещений, оснащенных центральным отоплением, теплоноситель в котором имеет температуру не больше 70 градусов.

Этот расчет считается достаточно точным, но можно произвести расчет и по-другому.

Расчет количества секций в радиаторах, исходя из объема помещения

Стандартом считается соотношение тепловой мощности в 41 Вт на 1 куб. метр объема помещения, при условии нахождения в нем одной двери, окна и внешней стены.

Чтобы результат был виден наглядно, для примера можно рассчитать нужное количество батарей для комнаты площадью 16 кв. м.и потолком, высотой 2,5 метра:

16 × 2,5= 40 куб.м.

Далее нужно найти значение тепловой мощности, это делается следующим образом

41 × 40=1640 Вт.

 Зная теплоотдачу одной секции (ее указывают в паспорте), можно без труда определить количество батарей. Например, теплоотдача равна 170 Вт, и идет следующий расчет:

 1640 / 170 = 9,6.

После округления получается цифра 10 — это и будет нужное количество секций отопительных элементов на комнату.

Существуют также некоторые особенности:

  • Если комната соединяется с соседним помещением проемом, не имеющим двери, то необходимо считать общую площадь двух комнат, только тогда будет выявлена точное количество батарей для эффективности отопления.
  • Если теплоноситель имеет температуру ниже 70 градусов, количество секций в батареи придется пропорционально увеличить.
  • При установленных в комнате стеклопакетах, значительно снижаются тепловые потери, поэтому и количество секций в каждом радиаторе может быть меньше.
  • Если в помещениях установлены старые чугунные батареи, которые вполне справлялись с созданием нужного микроклимата, но есть планы поменять их на какие-то современные, то посчитать, сколько их понадобится, будет очень просто.Одна чугунная секция имеет постоянную теплоотдачу в 150 Вт. Поэтому количество установленных чугунных секций нужно умножить на 150, а полученное число делится на теплоотдачу, указанную на секции новых батарей.

Плюсы и минусы чугунных радиаторов МС-140

Главное преимущество данного типа батарей – долговечное и надежное качество исполнения. Среднестатистический срок эксплуатации, установленный производителями – около 50 лет, на практике же он зачастую бывает больше.

  • Возможность монтажа при любой системе отопления является несомненным плюсом устройства, которое отличается своей неприхотливостью, к примеру: чугунный радиатор выдерживает большую барическую нагрузку в 10-12 атмосфер;
  • возможность эксплуатации при высокой температуре теплоносителя и большом давлении в системе;
  • благодаря широким внутренним полостям и каналам уменьшается возможность образования засорения и увеличивается стойкие характеристики к гидроударам;

за счет технологии литья конструкция невосприимчива к возможным коррозиям.
Благодаря высокой теплоемкости устройство долго удерживает нагрев, что помогает отлично справляться с отоплением помещения.
Разборная конструкция позволяет установить необходимое количество секций для любого помещения, а также при надобности заменять.
Демократичная стоимость изделия, позволяющая сэкономить семейный бюджет.

Также необходимо рассказать и о минусах данного изделия:

  • Хрупкость, не пластичность и твердость материала способствуют возможности повреждения радиатора, который плохо выдерживает механические нагрузки.
  • Конструкция очень массивна и имеет большую массу, суммарный вес небольшого количества секций может превышать 60 кг.
  • Зачастую радиаторы с завода поставляются только со слоем грунтовки, это означает что красить изделие придется самостоятельно, что не совсем просто.
  • И еще один недостаток – неприглядный внешний вид.

Основные характеристики радиаторов МС-140

— Обозначение буквенной части названия устройства «МС» остается под вопросом, а цифры «140» указывают на глубину каждого секционного участка – 140 мм. К примеру название МС-140-500 будет обозначать что глубина секций 140 мм., а межосевое расстояние — 500 мм. Это один из самых распространённых вариантов радиаторов, устанавливаемых в квартирах.

— Более редко использовались модели МС-140-300, у которых межосевое расстояние отличается от предыдущего варианта. Они используются при наличии низких подоконниках и обладают меньшей мощностью теплоотдачи.

Для отлива секций применяется серый чугун, с целью изготовления муфт-ниппелей используется ковкий чугун или сталь (08КП или 08ПС). За счет наличия кольцевых прокладок поддерживается герметичность изделия.

Изготовление чугунных радиаторов производится на территории России и в соседних странах, в основном у них общие технические стандарты.

Чугунные радиаторы производятся на Новосибирском , Нижне-Тагильском котельно-радиаторном заводе и Брянской области. Также хорошие отзывы имеют изделия Минского завода отопительного оборудования и Луганского литейно-механического.

Особенности чугунных радиаторов

Обратите внимание! Чугунные радиаторы выделяют тепло двумя способами:

  1. Конвекцией. На нее уходит до 85% тепловой энергии.
  2. Инфракрасным излучением — до 15%.

Вот почему их обычно устанавливают под оконными проемами, чтобы они создавали тепловую завесу.

Расчет для радиаторов отопления

Честно говоря, мощность радиаторов отопления — это не главный критерий при выборе такого нагревательного прибора. К примеру, алюминиевые аналоги имеют лучшую теплоотдачу, чем чугунные. Но при этом их срок эксплуатации намного ниже. Мощность биметаллического радиатора точно такая же, как у чугунного, но при этом срок эксплуатации опять-таки меньше. Может быть, именно поэтому такие батареи до сих пор популярны. Ведь еще встречаются чугунные «гармошки», установленные в середине прошлого столетия, и они до сих пор прекрасно работают.

Есть еще один момент, который часто фигурирует в споре, какой радиатор отопления лучше. Многие считают, что большое количество теплоносителя, заполняющего чугунные радиатор, является проявлением неэкономичного подхода. Ведь чем больше воды, тем больше топлива уходит на ее нагрев. Это неправильное суждение. Да, объем чугунного радиатора намного больше, чем у других аналогов. Но чем больше нагрето теплоносителя, тем интенсивнее происходит теплоотдача. Это первое. Второе — больший объем воды отдает теплоэнергию дольше. И если по каким-то причинам прекратилась подача топлива, от чугунных батарей еще долго будет исходить тепло. Причина — сам чугун и большой объем воды.

Правда, в такой системе с чугунными радиаторами есть и недостаток. Этот тип отопления отличается высокой инертностью. То есть нагревать с его помощью дом или квартиру нужно очень долго, к тому же регулировать температурный режим не получится. Сложности есть, но они решаемы. Стоит только доукомплектовать чугунный радиатор различными полезными устройствами, к примеру, термостатными кранами, и все можно расставить по местам.

Оцените статью
