Способы соединения электрических проводов: виды соединений + технические нюансы

Технические нюансы основных видов соединения

Каждый из популярных видов создания контактов имеет свои особенности. Так, скруткой можно соединять лишь одножильные проводники из одного материала.

Если же предстоит создать контакт у многожильных проводов, то здесь нужно использовать специальные наконечники — они спрессуют пучок мелких жил. После установки наконечника проводник можно подсоединять в клеммный зажим без прижимной планки.

Для выполнения надежного соединения многожильные провода должны быть спрессованы специальным наконечником

Когда предстоит выполнить до десяти соединений, то удобно выбрать немецкие клеммники Ваго. Они позволяют соединять жилы проводников разного сечения и материала. Для разных материалов лучше выбирать Wago с антикоррозийной пастой.

Но здесь следует быть предельно внимательным, чтобы не купить китайскую подделку. Основные отличия оригинальных WAGO от китайских:

  • у китайской подделки контактная планка в 2 раза тоньше, чем у оригинала. Опасно на китайский клеммник вешать более 5 Ампер;
  • оригинальный механизм не магнитится, а китайский магнитится;
  • на задней стенки китайской подделки нет инструкции по использованию.

Да и пластик настоящего самозажимного клеммника в разы качественнее. Поэтому он спокойно выдерживает нагрузку, указанную на обратной стороне.

Галерея изображений
Фото из
Оригинальный и поддельный самозажимный клеммник WAGO даже внешне отличаются — с обратной стороны у оригинального изделия нанесена инструкция и основные характеристики, а у китайского нет

Внутренний механизм также существенно отличается — он в 2 раза тоньше оригинального

В самозажимном Ваго можно соединить проводники разного сечения и материала. Диаметр провода обязательно указан сверху изделия

Клеммники неразъемной серии также содержат надпись о длине провода, который предстоит зачистить и его допустимом диаметре

Оригинальный и поддельный WAGO

Внутренний механизм клеммника

Самозажимный Ваго

Клеммники неразъемной серии

Также для создания контакта у проводов с различным сечением можно использовать пайку или сварку. Такое соединение будет прочным и долговечным. Конечно, если его выполнили профессионально.

Еще один важный нюанс — всегда осуществлять изоляцию контактов. Это актуально для простой скрутки, для пайки, опрессовки и сварки. А также, для создания контакта с помощью болта.

Болтовое соединение относится к дешевому, простому в исполнении и долговечному варианту. И проводники разного сечения и материала здесь способны создать надежный контакт. Правда он занимает многовато места, если сравнивать с колпачком СИЗ или клеммниками Ваго.

Галерея изображений
Фото из
Колпачки СИЗ пользуются популярностью у электриков из западных стран. Они выпускаются разного цвета, что позволяет пометить конкретное соединение, например, ноль или фазу

СИЗы также рекомендуют накручивать на соединения, выполненные способом пайки, где они будут выполнять роль дополнительного механического крепления

Самозажимные Ваго надежно соединяют проводники и аккуратно укладываются в коробку

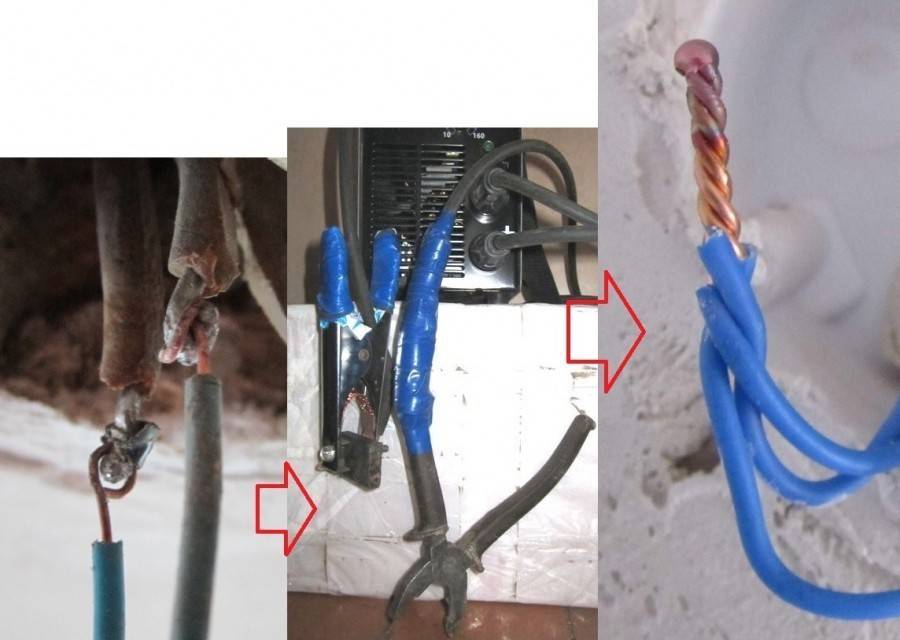

Пайка и сварка относятся к надежным вариантам создания контактов. Только нужно правильно выполнить соединение и хорошо его изолировать термоусадочной трубкой

Колпачки СИЗ популярны на Западе

СИЗырекомендуют накручивать после пайки

Ваго укладываются в коробку

Пайку и сварку нужно изолировать

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Это интересно: Угольник слесарный — описание, применение, советы по выбору

Способы соединения проводов различного сечения

Соединение медных проводов разной толщины – это не самый тяжелый процесс. Однако для максимальной надежности и безопасности здесь нужно соблюдать определенные требования. Соединить три провода разного сечения можно несколькими способами:

  • сваркой или спайкой;
  • с использованием винтовых зажимов;
  • с применением самозажимных клемм;
  • болтовым соединением;
  • ответвительным сжимом;
  • с использованием медных наконечников.

Три провода разного сечения можно надежно соединить любым из перечисленных способов, но важно помнить, что при монтаже розеток и выключателей нельзя на один контакт подключать кабеля разной толщины. В этом случае самый тонкий из них будет прижат недостаточно плотно

А это, в свою очередь, может отрицательно отразиться на безопасности эксплуатации.

Использование медных наконечников для контакта соединений

Также очень простым способом создания надежного соединения является применение медных наконечников. Их рекомендуют использовать для контакта проводов большого диаметра. Перед тем, как приступить к процедуре, необходимо подготовить не только сами наконечники, но и специальное оборудование – обжимные клещи или гидравлический пресс.

При всех очевидных достоинствах такой вид соединения имеет один (но существенный) недостаток – достаточно солидные размеры, из-за которых полученная конструкция может поместиться не в каждую распределительную коробку. Тем не менее, специалисты активно используют этот метод.

Процесс создания контакта проходит следующим образом:

  • провода разного сечения тщательно выпрямляются;
  • жилы каждого из них зачищаются примерно на два-три сантиметра;
  • на каждую зачищенную жилу надевается наконечник и зажимается с помощью гидравлического пресса или обжимных клещей;
  • далее надеваются болты, а провода соединяются гайкой.

После того, как вся работа будет сделана, нужно тщательно изолировать место соединения, чтобы в процессе эксплуатации не возникало опасных ситуаций.

Надежное соединение проводов в автомобиле. Зачистка и скрутка проводов разного сечения. Что паять? — Сообщество «Сделай Сам» на DRIVE2

Как выполняется правильное соединение проводов в автомобиле? Как делается зачистка и скрутка проводов в машине своими руками? Какое соединение паять, а какое просто заизолировать? На эти вопросы постараюсь подробно ответить в данной теме.

Прикрепляю видео, под ним продублирую всю информацию в виде текстовой информации с фото.

Инструмент, который я использую для зачистки проводов. Стриппер, узкий канцелярский нож и иногда пользуюсь бокорезами.

Полный размер

Инструменты для зачистки проводов

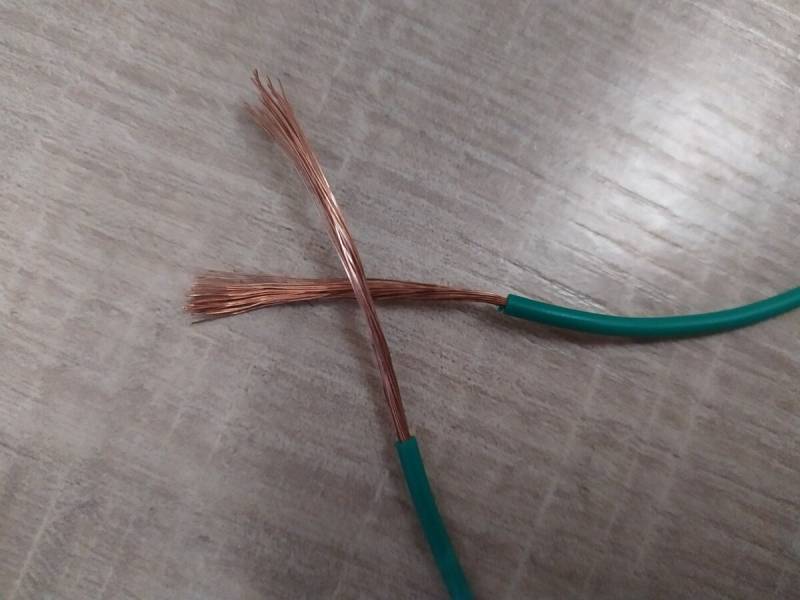

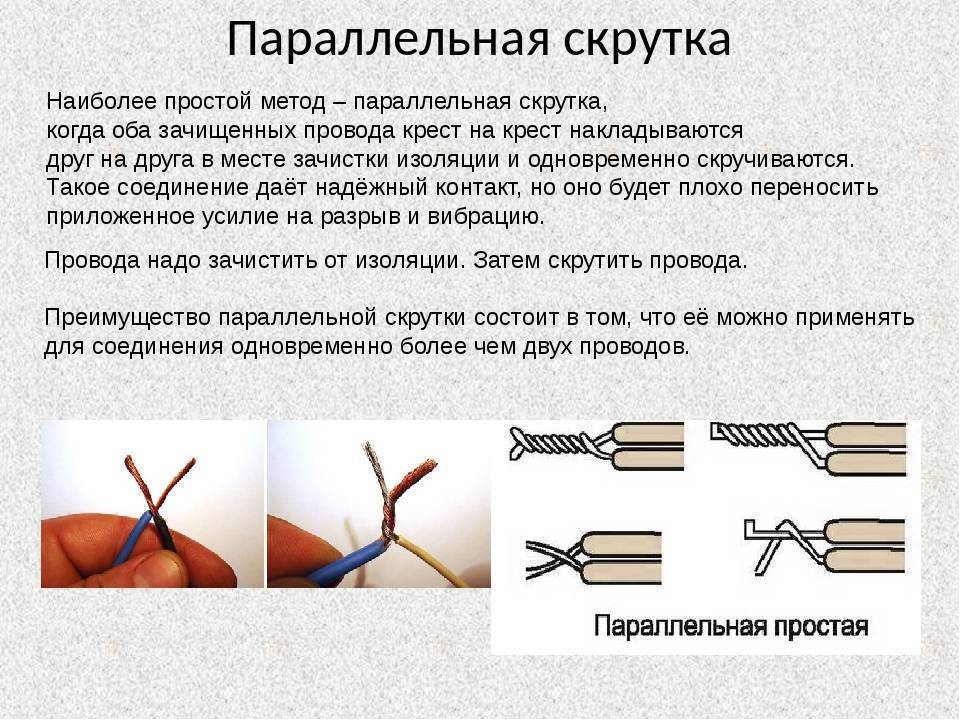

Самая распространенная скрутка. Ставим провода накрест и скручиваем между собой. Такая скрутка достаточно крепкая, особенно, если замотать изолентой.

Полный размер

Скрутка проводов

Второй вариант скрутки, который является улучшенным первым вариантом. Он более деликатный, но не такой прочный. Скрещиваем провода и начинаем заматывать один конец об другой провод. И аналогично для второго конца. Такое соединение проводов легче разорвать.На фото первый и второй вариант скрутки проводов.

Полный размер

Скрутка проводов в автомобиле

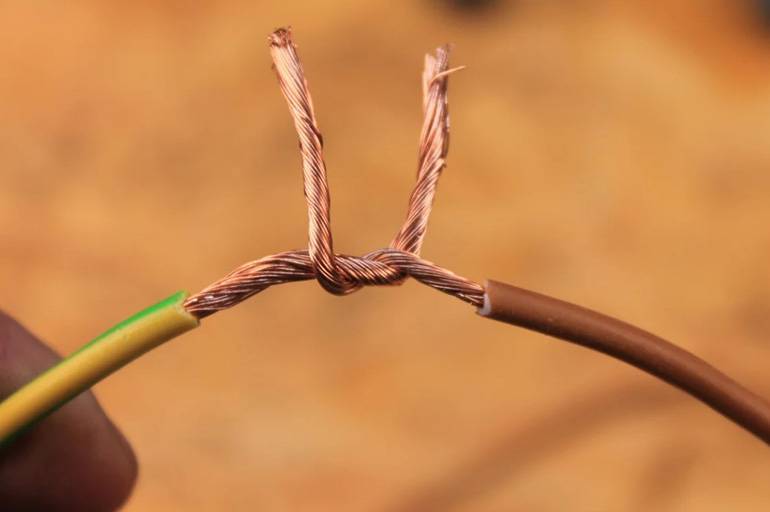

Дорабатываем второй вариант скрутки проводов, чтобы сделать ее прочнее. Начинаем точно также, но замотав по половине конца, оборачиваем их накрест, и начинаем заматывать в другую сторону. Разорвать такую скрутку практически нереально.

Полный размер

Надежное соединение проводов

Обратите внимание

Показанные скрутки, в основном, применяются к проводам небольшого сечения.Соединение проводов большого сечения. Если соединить толстый провод так, как мы делали ранее, получим большой узел. Чтобы сделать его меньше, я разделю каждый из проводов на 2 части и буду соединять половинки попарно. Такое соединение получается не таким грубым и занимает меньше места.

Полный размер

Соединение проводов разного сечения

Полный размер

Соединение проводов большого сечения

Полный размер

Соединение проводов большого сечения

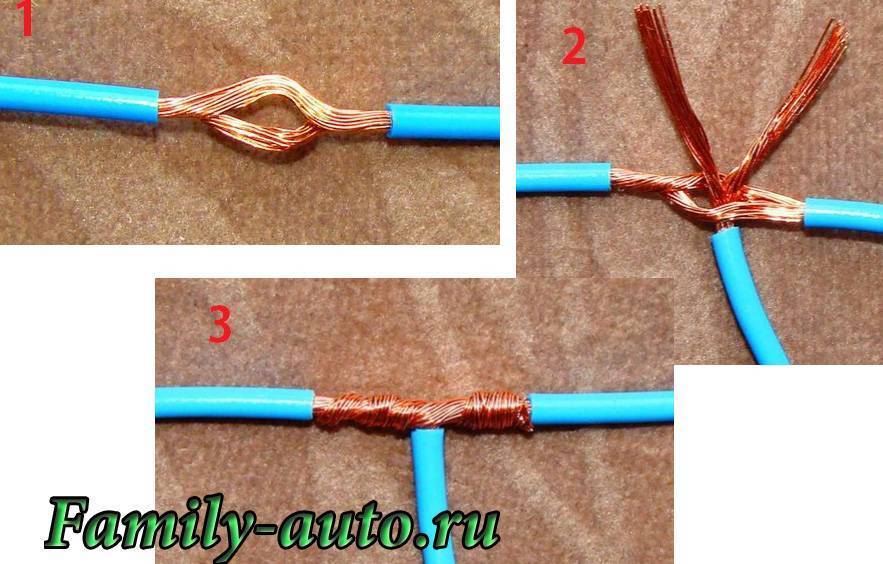

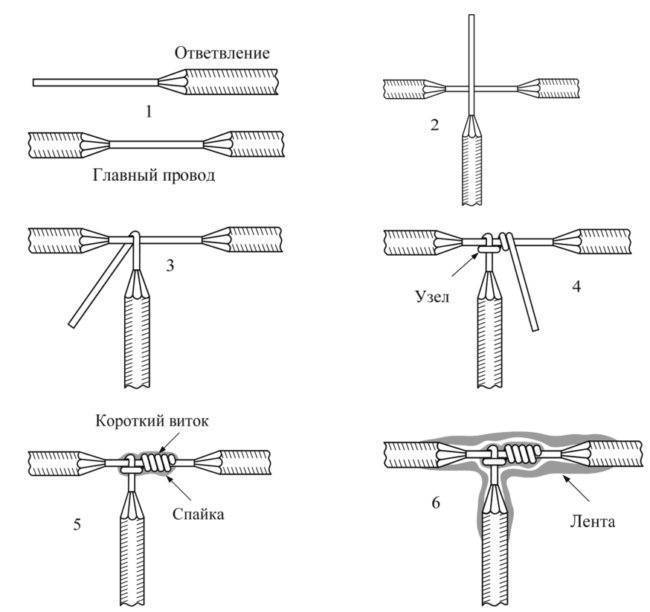

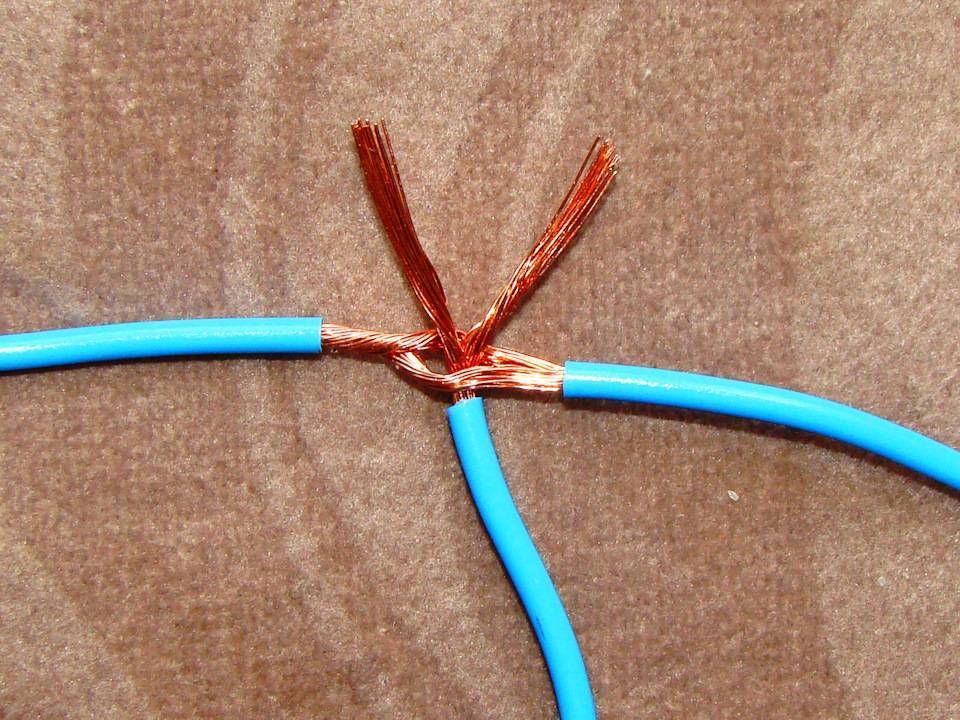

Что делать, если вам надо вклиниться в середине провода? Сначала зачищаем провод. Можно это сделать стриппером. В основном, просто наматывают нужный провод сверху на зачищенный участок. Но это неправильно.

Зачищенная стриппером изоляция возвращается назад и сдвигает скрутку. Чтобы провод не слазил, я делаю концом ножика отверстие среди проводов, на зачищенном участке, и просовываю туда второй провод. После чего заматываю его.

Такая скрутка надежная и держится “мертво”.

Полный размер

Соединение проводов

Что касается тонких проводов маленького сечения. Я зачищаю изоляцию ножом, поскольку стриппер часто рвет тонкую проводку. А порванная проводка, да еще и в неудобном месте — это отдельный разговор.

Присоединяю проводник в тонкий провод аналогично предыдущему варианту. Делаю отверстие, продеваю и обматываю.Если у вас нет стриппера, то можно использовать бокорезы. Они откусывают провода и зачищают. Единственный нюанс, что зачистка делается немного сложнее.

С помощью бокорезов можно оголить изоляцию и посредине провода.

Полный размер

Зачистка проводов бокорезами

Лично мне больше всего нравится зачистка ножом, поскольку тогда изоляция не сдвигается назад, и скрутка работает без нареканий.

Полный размер

Зачистка проводов ножом

Пару слов по поводу пайки. Я паяю только силовые провода: цепи блокировки; провода, которые идут на автозапуск и другие провода через которые протекают большие токи. Сигнальные провода не паяю. Почему? Потому что место пайки жесткое и провод теряет свою эластичность.

Именно поэтому я делаю врезку проводов в машине в местах повыше, где-то возле блока предохранителей, а не, например, в пороге водителя.

Полный размер

Пайка проводов в автомобиле

Надеюсь, что материал полезный и скрутка проводов не будет для вас проблемой. Можете делиться своими вариантами скруток, я обязательно их рассмотрю. Всем спасибо, кто дочитал. Также пишите свои комментарии, замечания пожелания. С вами был автоэлектрик Сергей Зайцев =)

Полный размер

Автоэлектрик Сергей Зайцев

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Watch this video on YouTube

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

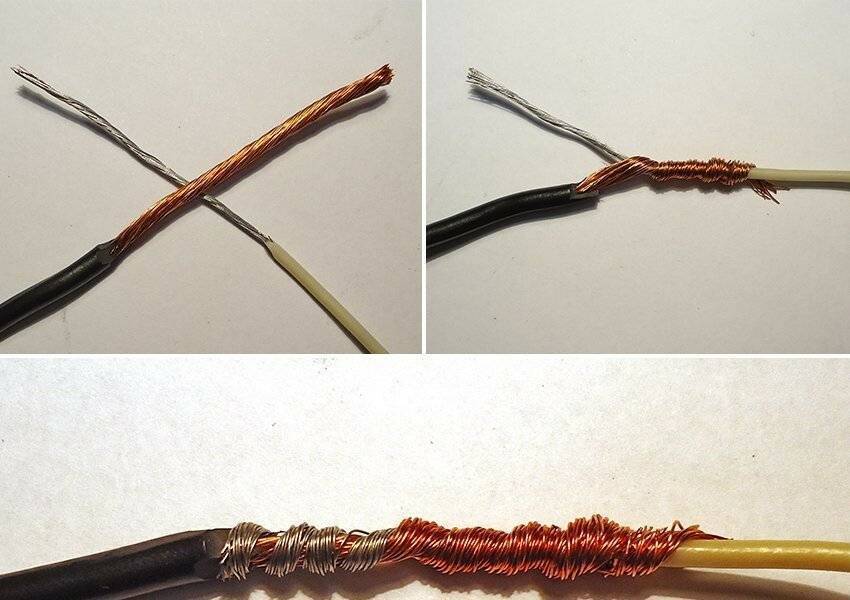

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

Способы соединения провода СИП с разными кабелями

Виды клемм для соединения проводов

Как можно соединить провода в распределительной коробке?

Как правильно соединить медный и алюминиевый провода?

Какие бывают виды клеммных соединительных колодок?

Как пользоваться клеммниками Wago для соединения проводов?

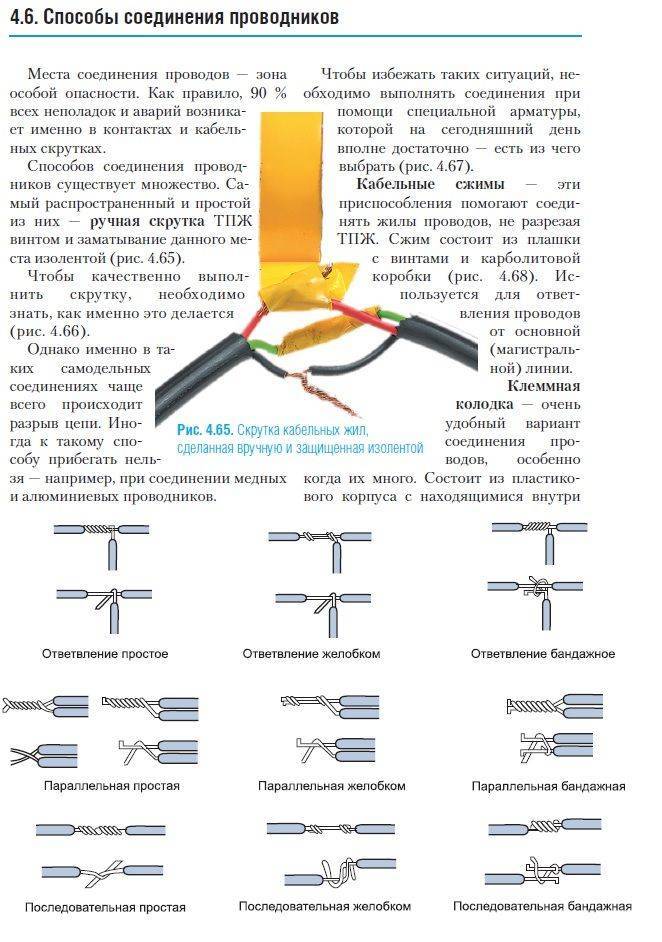

Способы соединения проводов

Приступая к монтажу электросети, необходимо четко помнить одно важное правило: соединение проводов и кабелей должно выполняться в распределительной коробке. Она может располагаться на стене или в стене

Такой подход обеспечивает доступность контакта, возможность его быстрого ремонта или восстановления. Если пренебречь этим правилом, то добраться до него будет сложно, придется снимать отделку.

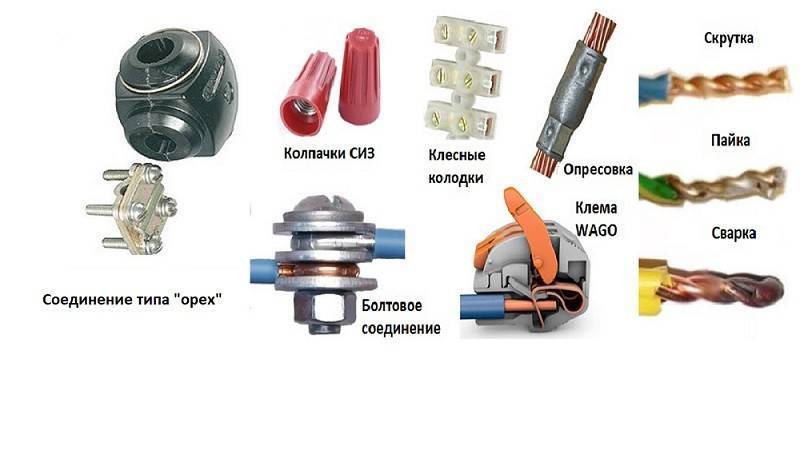

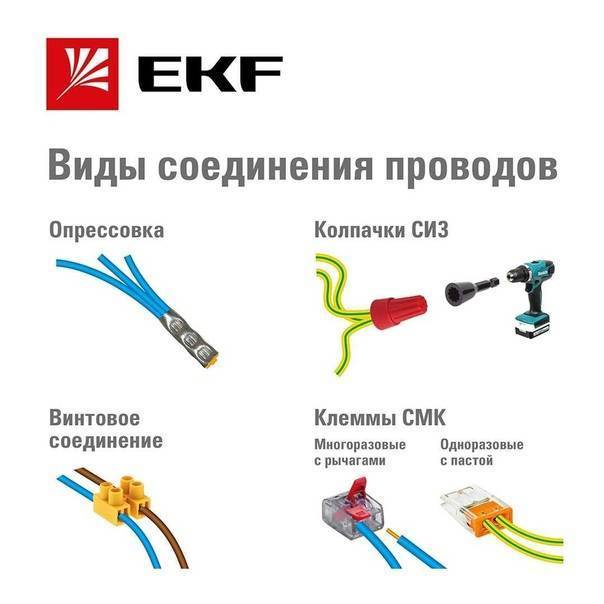

Чтобы разобраться с тем, как правильно соединить провода собой, вспомним, какие существуют способы:

  • скрутка с последующей сваркой или пайкой;
  • клеммные колодки;
  • пружинные клеммы WAGO;
  • болтовое соединение.

Если нужен контакт жил разного сечения, материала (медь и алюминий) соединение таких проводов разрешено только в распределительной коробке одним из перечисленных способов. Задачей электрика является получить надежный, качественный контакт. При этом ему проходится соединять разные виды соединительных проводов. Какой из способов выбрать, каждый решает сам, исходя из своих предпочтений и навыков. Кроме того, необходимо учитывать материал жил, их количество, сечение, месторасположения (улица, помещение, скрытая или открытая прокладка).

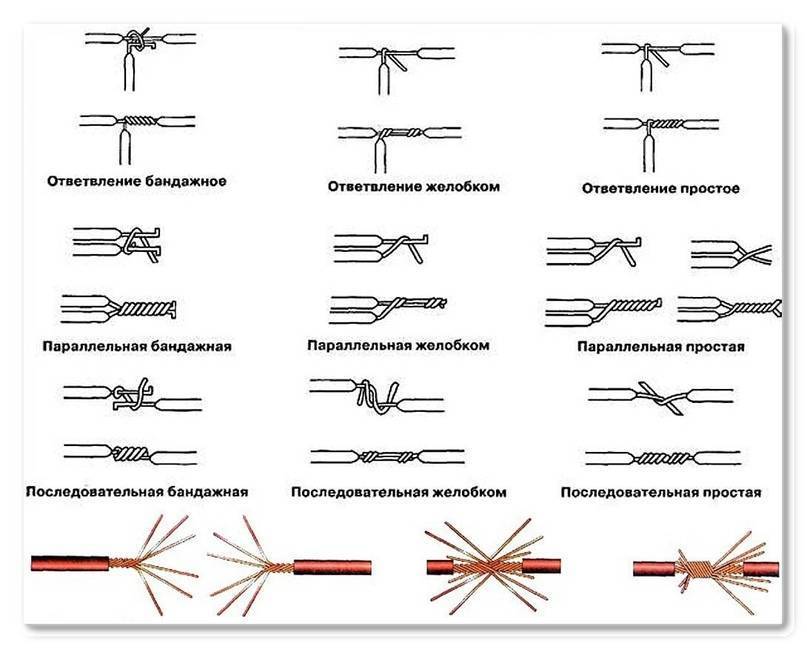

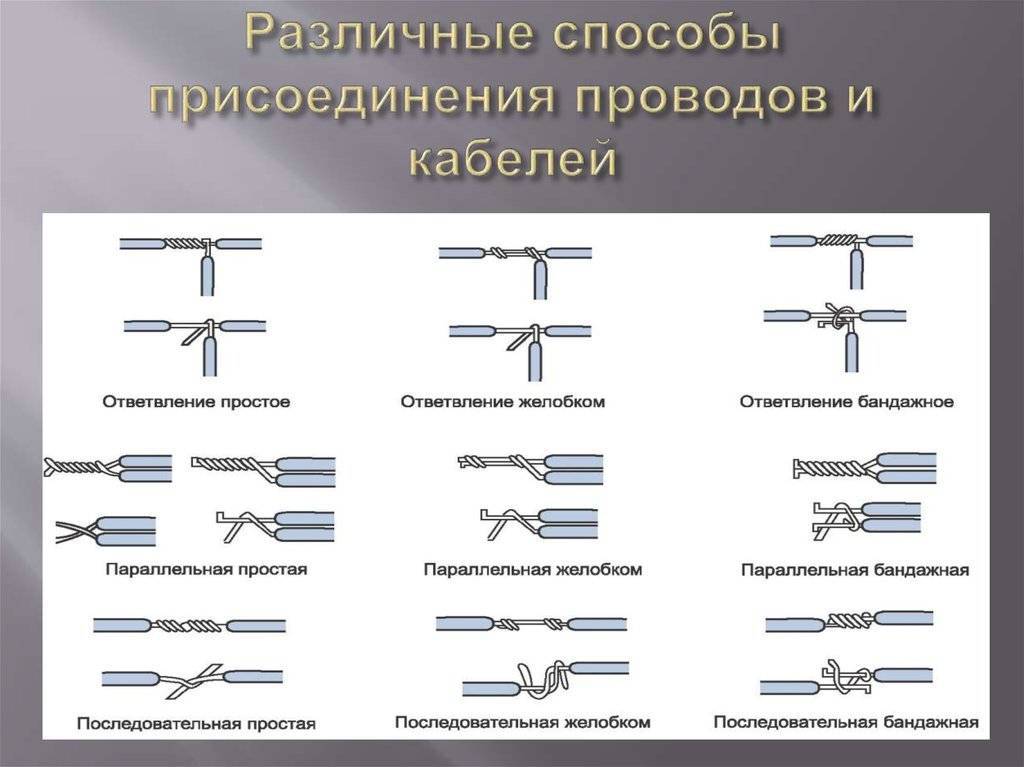

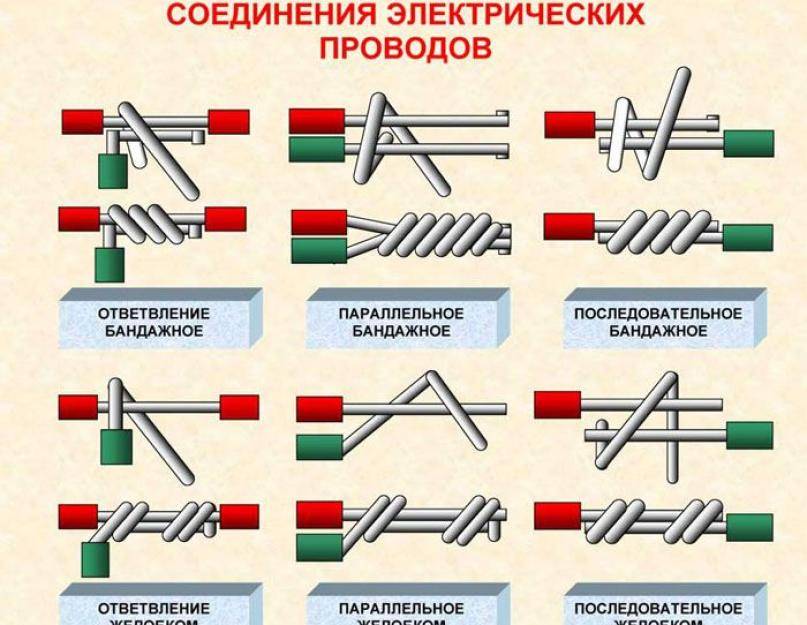

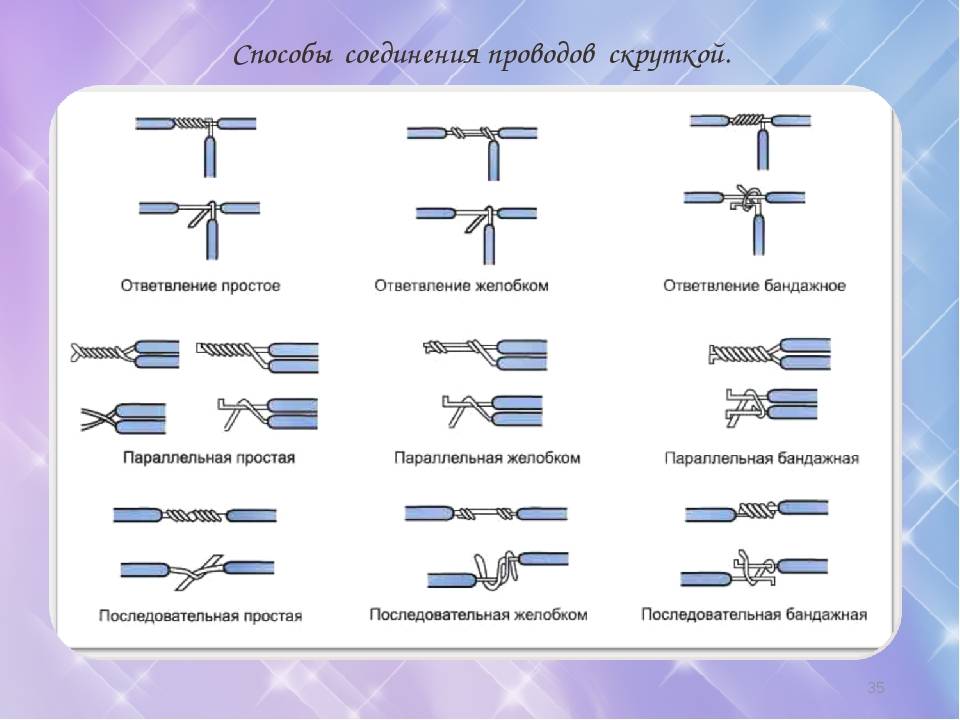

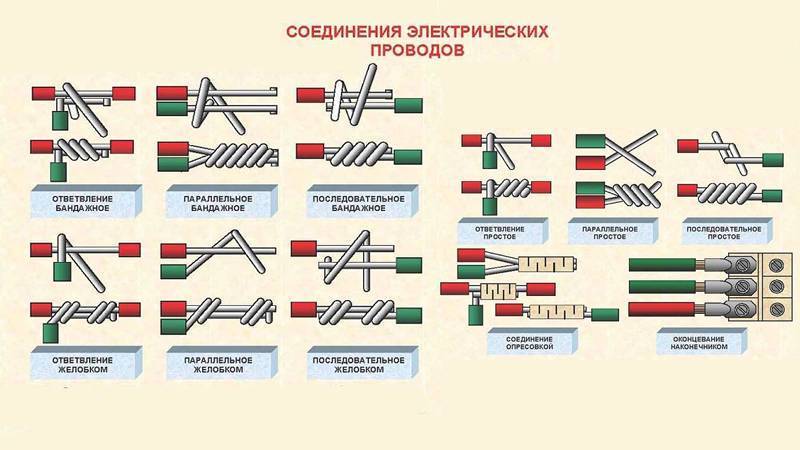

Примеры соединения проводов

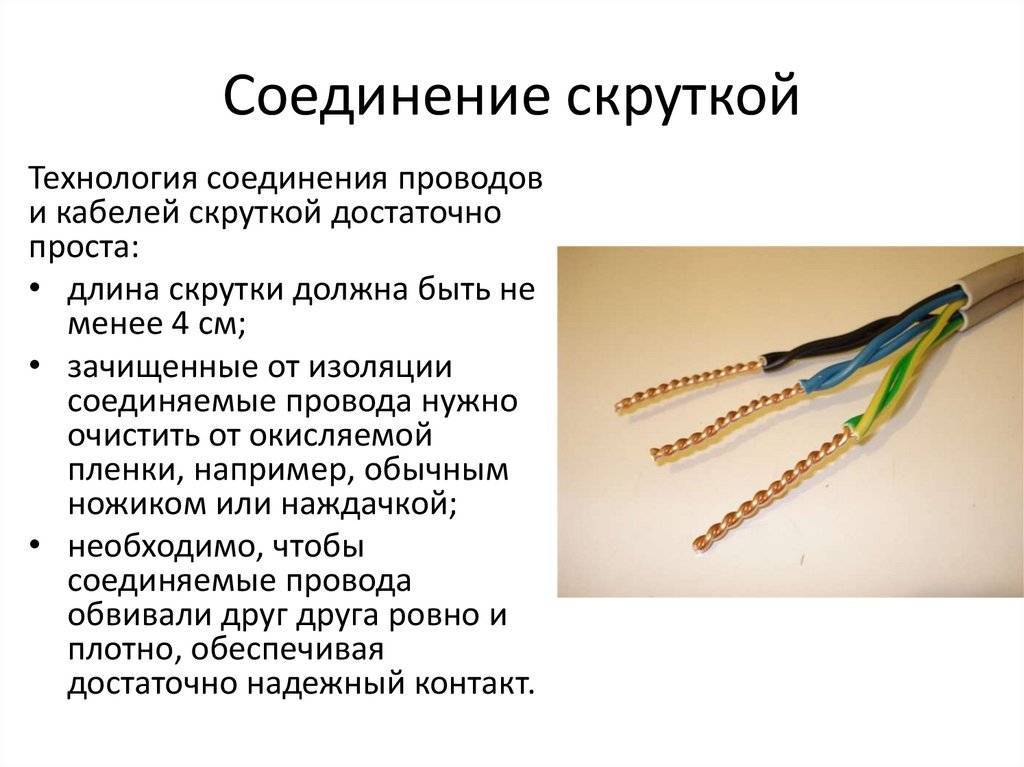

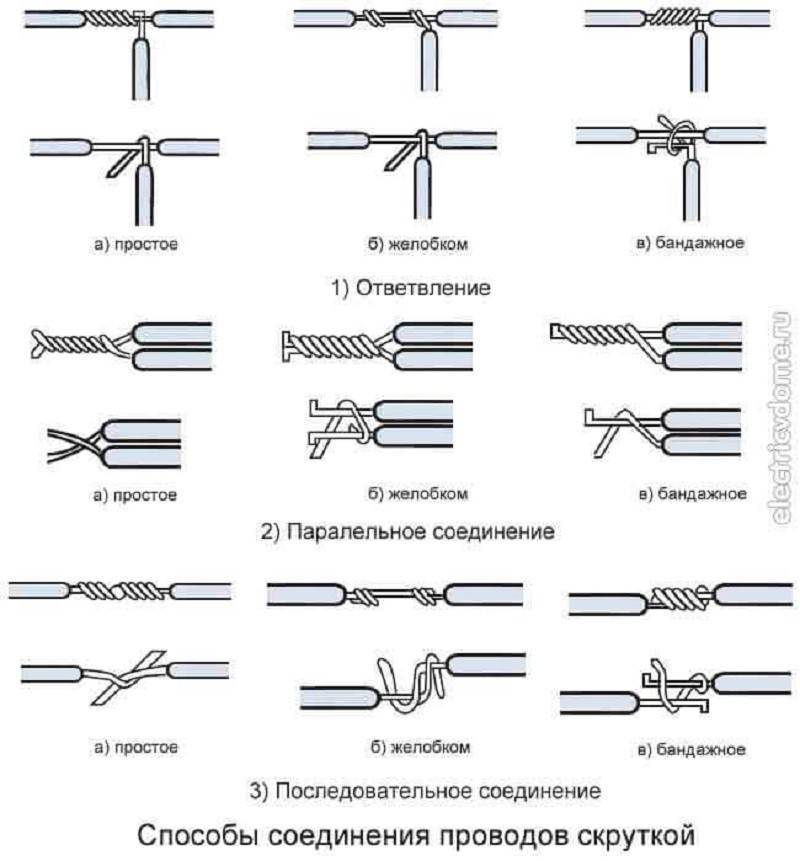

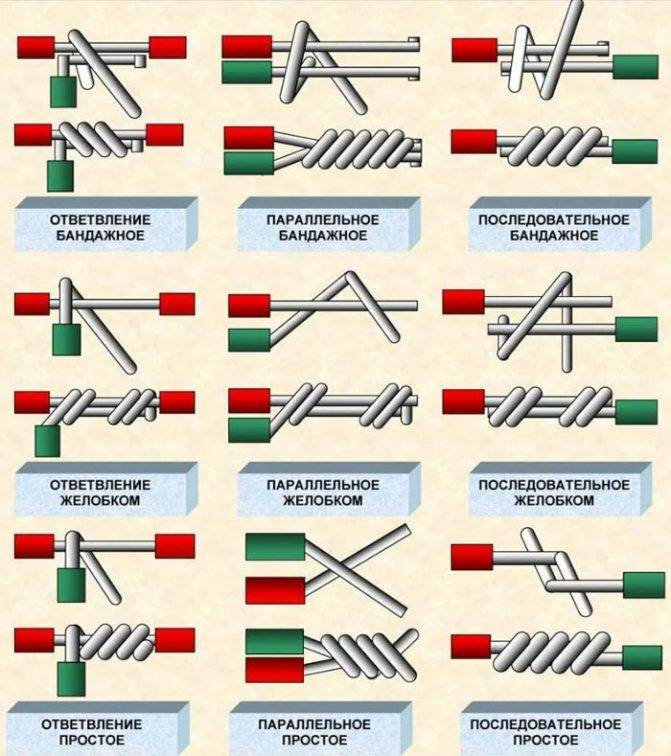

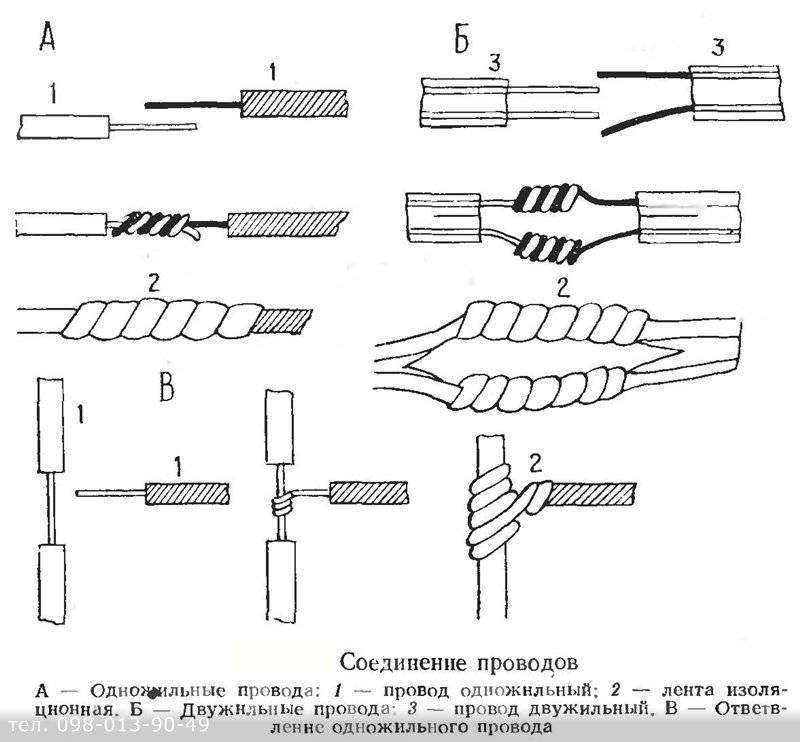

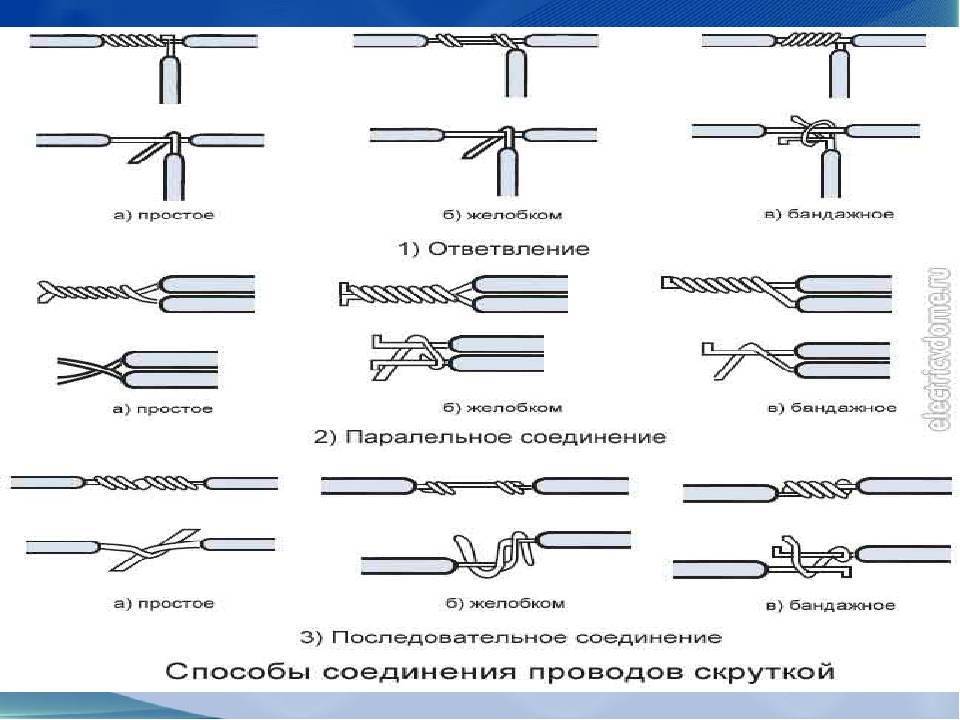

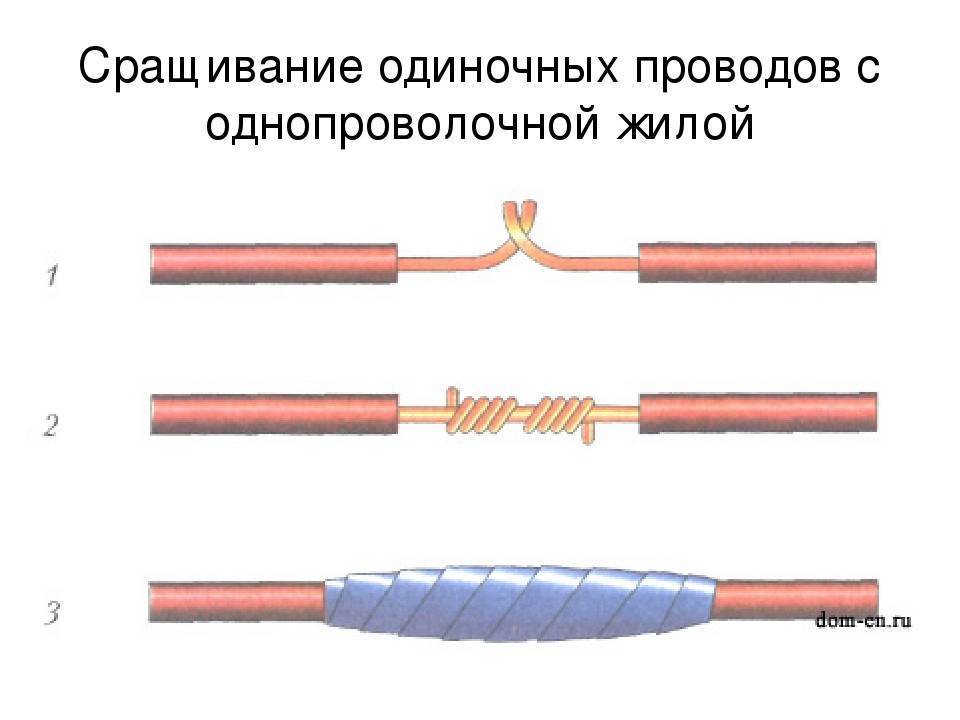

Скрутка проводов

Популярность скрутки понять несложно, ведь для ее выполнения понадобятся только пассатижи и изолента. Если все сделано правильно, контакт прослужит много лет. Однако ПУЭ не рекомендует этот способ для долговременных соединений. Опыт его применения показал, что малейшие погрешности приводят к плачевным результатам. Электрики делают скрутку, используя ее как первый этап соединения или временный вариант.

Еще совсем недавно проводку в домах выполняли из алюминия. Сегодня электрики отдают предпочтение меди. Это обусловлено тем, что добиться надежного контакта алюминиевых жил очень сложно. К тому же этот металл быстро ломается, поддается коррозии. Поэтому на смену алюминию пришли медные провода. Как соединить их между собой при помощи скрутки:

  • зачистить изоляцию на концах длиной не менее 5 см;
  • скрутить оголенные концы, накручивая их друг на друга;
  • тщательно изолируют жилы изолентой или специальными колпачками.

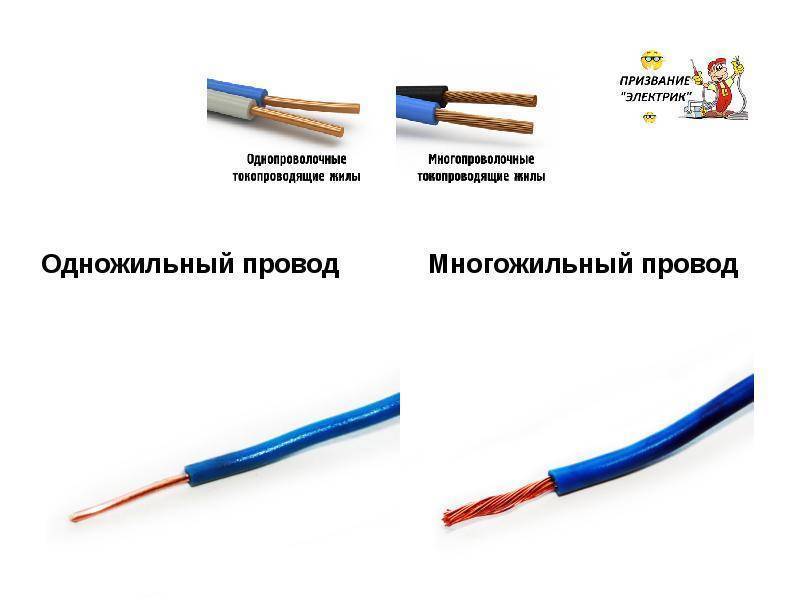

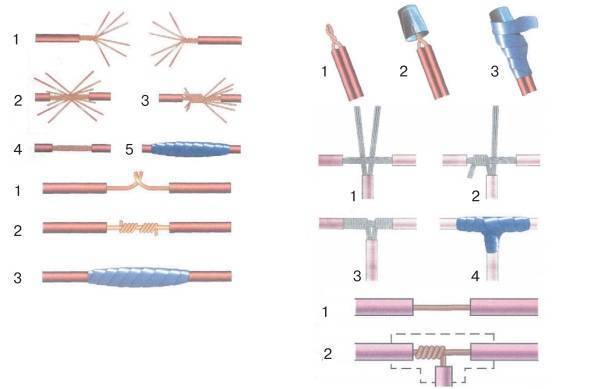

Объединение многожильных и одножильных электрических проводов

Правильное название — однопроволочные и многопроволочные жилы, подходят следующие способы соединения:

Способы соединения электрических проводов: виды соединений + технические нюансы

  1. сварка. Сначала сваривают вместе концы проволочек многопроволочной жилы, затем к этому сплаву подваривают однопроволочную жилу;
  2. пайка. Очистить все элементы многопроволочной жилы сложно, потому их обрабатывают паяльным жиром. Если соединяются две многопроволочные жилы, их достаточно сплести косичкой или скруткой и пропаять. Для соединения многопроволочной жилы с однопроволочной первая наматывается на вторую. Далее, однопроволочную жилу сгибают и сдавливают плоскогубцами, зажимая витки многопроволочной жилы. Остается обработать соединение паяльным жиром и пропаять;
  3. клеммные колодки. На многопроволочной жиле опрессовкой фиксируют наконечник (оконцевание), иначе отдельные проволочки могут быть обломаны в клемме;
  4. опрессовка гильзами;
  5. болтовое соединение.

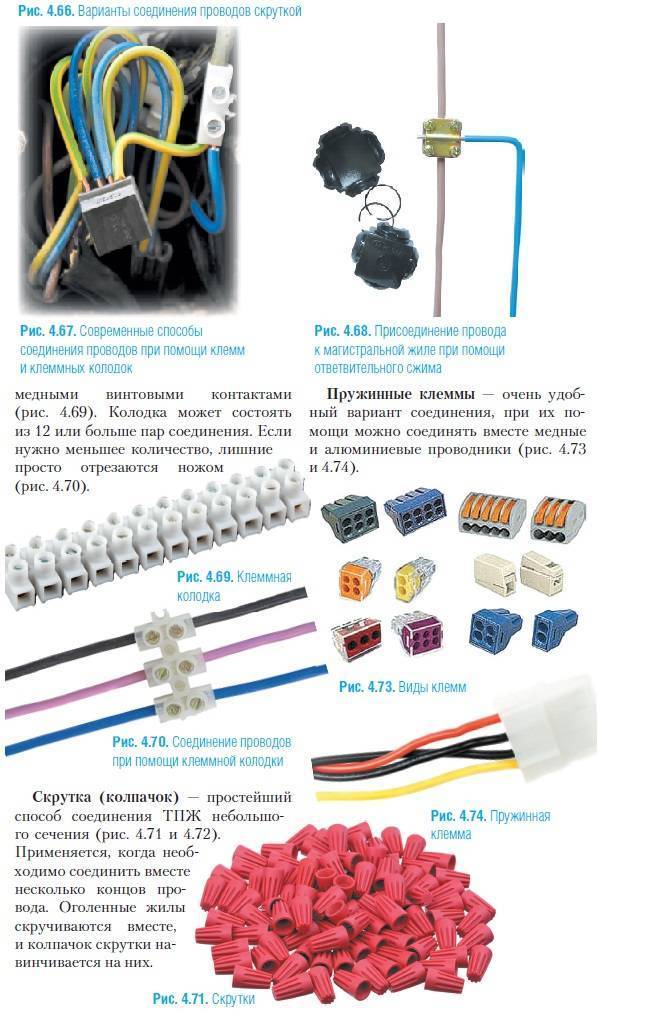

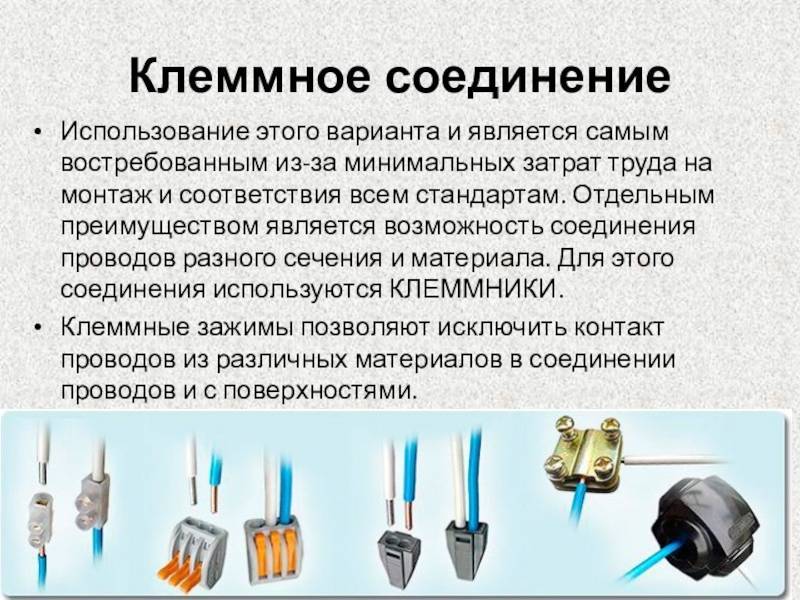

Клеммные колодки

Одно из самых простых и надежных соединений проводов — через клеммные колодки. Есть они нескольких типов, но практически везде используется винтовое соединение. Есть с гнездами разных размеров — под разные размеры проводников, с разным количеством пар — от 2 до 20 и больше.

Сама клеммная колодка представляет собой пластиковый корпус, в котором запаяно металлическое гнездо или пластина. В это гнездо или между пластинами вставляется оголенный проводник, зажимается винтом. После того, как винт затянут, надо хорошо подергать проводник — убедиться что он хорош зажат. Из-за того что места соединений остаются неизолированными, область применения клеммных колодок — помещения с нормальной влажностью.

Недостаток такого соединения: из-за пластичности металлов — особенно алюминия — со временем контакт ослабевает, что может привести к повышению степени нагрева и ускорению окисления, а это снова ведет к снижению контакта. В общем, периодически соединение проводов в винтовых клеммных коробках необходимо подтягивать.

Способы соединения электрических проводов: виды соединений + технические нюансы

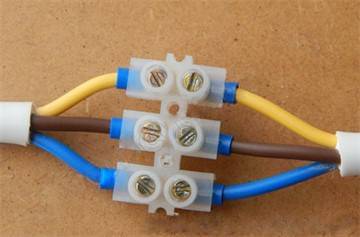

Соединение проводов в клеммных колодках

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков, разве что умение пользоваться отверткой

Еще одно важное достоинство — можно без проблем соединять провода разных диаметров, одножильные и многожильные, медные и алюминиевые. Непосредственного контакта нет, потому нет рисков

Блог

Скрутка проводов, под запретом у профи!

Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких “мастеров” хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!

Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена:

Действительно ПУЭ, не разрешает использовать скрутку для соединения  проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.

Важно

Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально. Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.

Однако, не смотря на это, скрутки это зло. Почему?

Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил – чем толще и больше, тем длиннее), закручена сильно но “без барашков”.

Типичные ошибки при скрутках:

На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:

  • Вариант а) – недостаточная длина скрутки.
  • Варианты б) и д) – это вообще не скрутки, но одни из самых любимых соединений домашних “очумельцев”.
  • Варианты в) и г) – не докрученная и плохо скрученная скрутки.

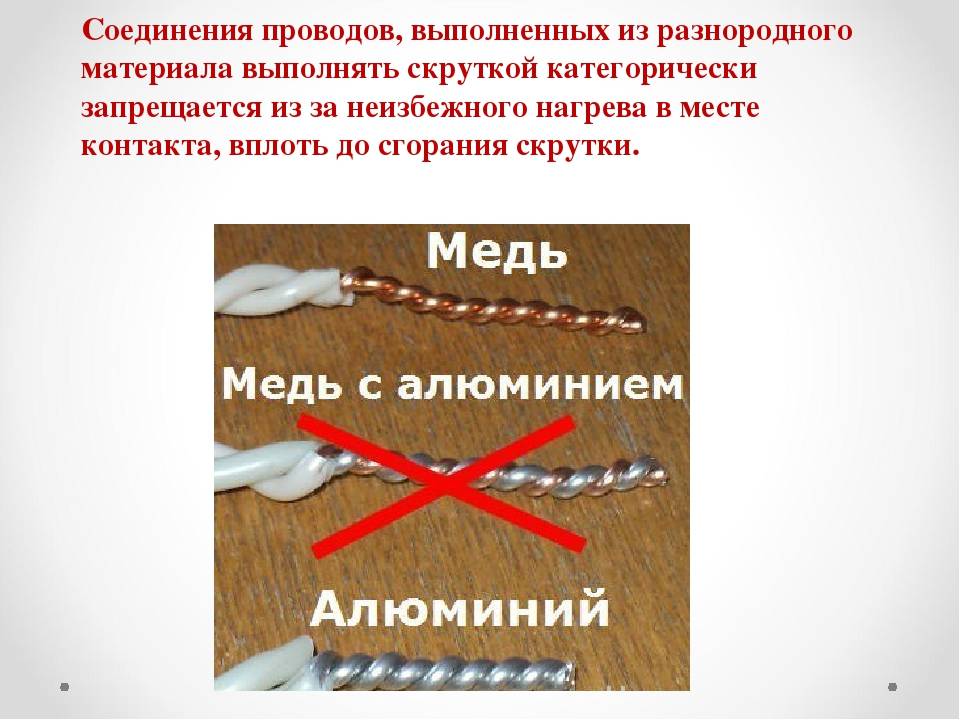

Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:

и соединение моно жилы и многожильного провода:

Все это,пример плохих соединений. Применять такие соединения в электропроводке – НЕЛЬЗЯ!

Где можно  использовать СКРУТКУ ПРОВОДОВ?

Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).

Резюме: Скрутка – это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.

Как соединять провода разного сечения?

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится.

Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку.

Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.

Тип винтового зажима Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
ЗВИ-3 1 – 2,5 3
ЗВИ-5 1,5 – 4 5
ЗВИ-10 2,5 – 6 10
ЗВИ-15 4 – 10 15
ЗВИ-20 4 – 10 20
ЗВИ-30 6 – 16 30
ЗВИ-60 6 – 16 60
ЗВИ-80 10 – 25 80
ЗВИ-100 10 – 25 100
ЗВИ-150 16 – 35 150

Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда “втыкается” каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:

Серия клеммы Wago Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
243 0,6 до 0,8 6
222 0,8 – 4,0 32
773-3 0,75 до 2,5 мм2 24
273 1,5 до 4,0 24
773-173 2,5 до 6,0 мм2 32

Вот ниже пример с серией 222…

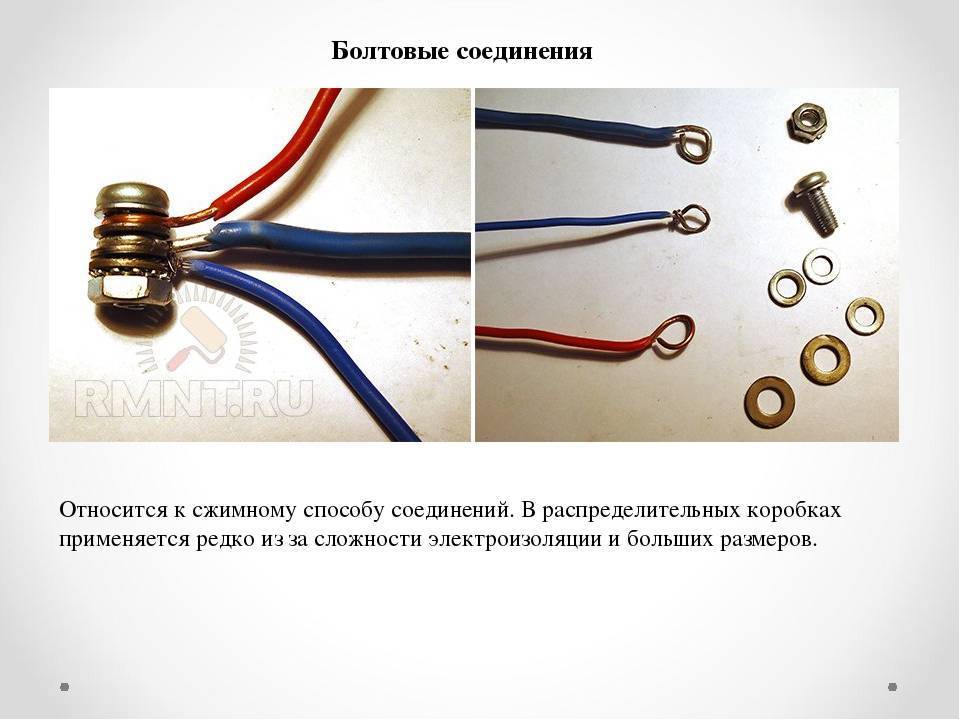

4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

  1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
  2. делаем кольцо из жилы по диаметру болта;
  3. берем болт и надеваем на не шайбу;
  4. на болт одеваем кольцо из проводника одного сечения;
  5. затем одеваем промежуточную шайбу;
  6. одеваем кольцо из проводника другого сечения;
  7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

5. С помощью сжима ответвительного “орех”.

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа “орех”. Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Улыбнемся:

Оцените статью
