Расчет диаметра газопровода: пример расчета и нюансы монтажа газовой сети

Замена окон

Современные металлопластиковые рамы с двух- и трехконтурными стеклопакетами не пропускают воздушных потоков и препятствуют сквознякам. Это ведет к уменьшению потерь через щели, которые были в старых деревянных рамах. Для проветривания предусматриваются поворотно-откидные механизмы створок, способствующие экономному расходованию внутреннего тепла.

Стекла в конструкциях оклеиваются специальной энергосберегающей пленкой, которая пропускает внутрь ультрафиолетовые и инфракрасные лучи, но препятствует обратному их проникновению. Стекла снабжаются сетью элементов, подогревающих площадь для оттаивания снега и льда. Существующие конструкции рам дополнительно утепляются полиэтиленовой пленкой снаружи или используются плотные шторы.

Другие способы

Выгодно применять современные конденсационные котлы на газовом топливе и ставить автоматизированную координационную систему. На все радиаторы устанавливаются термоголовки, а на обвязке агрегата монтируется гидрострелка, что экономит 15 – 20% тепла.

Источник

Водогазопроводные трубы стальные (ВГП) — диаметры, таблица размеров, ГОСТ

К группе водогазопроводных относятся стальные сварные трубы, используемые для организации газо-, водопроводов, отопительных систем, изготовления металлоконструкций. Способ сварки зависит от технологий, применяемых на заводе-изготовителе. Печная сварка – более дорогой процесс, но он позволяет получать изделия с точной геометрией, полностью удаленным гратом, хорошей гибкостью. Наиболее часто используют сварку токами высокой частоты.

Диаметры стальных водогазопроводных труб, согласно ГОСТу 3262-75

Эта группа трубных изделий классифицируется по Dу – условному проходу. Наружный диаметр водогазопроводных труб, имеющих одну величину условного прохода, остается неизменным, а толщина стенки меняется. Истинный внутренний диаметр точно равен величине Dу в редких случаях. Его значение округляется в соответствии с таблицей. Приведем пример. Для труб с Dу 10 наружный диаметр равен 17 мм, а истинный внутренний: для легких труб – 13 мм, обычных – 12,6 мм, усиленных – 11,2.

Таблица размеров водогазопроводных труб (ВГП) по ГОСТу 3262-75

Условный проход, Dу	Наружный диаметр, мм	Легкие	Обычные	Усиленные
Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг	Толщина стенки, мм	Масса, кг
6	10,2	1,8	0,37	2,0	0,4	2,5	0,47
8	13,5	2,0	0,57	2,2	0,61	2,8	0,74
10	17,0	2,0	0,74	2,2	0,8	2,8	0,98
15	21,3	2,5	1,16	2,8	1,28	3,2	1,43
20	26,8	2,5	1,5	2,8	1,66	3,2	1,86
25	33,5	2,8	2,12	3,2	2,39	4,0	2,91
32	42,3	2,8	2,73	3,2	3,09	4,0	3,78
40	48,0	3,0	3,33	3,5	3,84	4,0	4,34
50	60,0	3,0	4,22	3,5	4,88	4,5	6,16
65	75,5	3,2	5,71	4,0	7,05	4,5	7,88
80	88,5	3,5	7,34	4,0	8,34	4,5	9,32
100	114,0	4,0	10,85	4,5	12,15	5,0	13,44

Трубы поступают в продажу отрезками 4-12 м.

Гидравлический расчет трубопроводов в Excel по формулам СНиП 2.04.02-84.

Этот расчет определяет потери на трение в трубопроводах по эмпирическим формулам без учета коэффициентов местных сопротивлений, но с учетом сопротивлений, вносимых стыками.

На длинных трубопроводах, каковыми являются водопроводы и теплотрассы, влияние местных сопротивлений мало по сравнению с шероховатостью стенок труб и перепадами высот, и часто коэффициентами местных сопротивлений можно пренебречь при оценочных расчетах.

Исходные данные:

Этот расчет использует ранее введенные в предыдущем расчете значения внутреннего диаметра трубопровода d и длины трубопровода L, а также рассчитанное значение скорости движения воды v.

1. Выбираем из выпадающего списка, расположенного над ячейками A30…E30 вид трубы:

Неновые стальные и неновые чугунные без внутр. защитного покр. или с битумным защитным покр., v > 1,2м/c

Результаты расчетов:

По выбранному виду трубы Excel автоматически извлекает из таблицы базы данных значения эмпирических коэффициентов. Таблица базы данных, взятая из СНиП 2.04.02–84, расположена на этом же рабочем листе «РАСЧЕТ».

2.Коэффициент m извлекается

в ячейку D32: =ИНДЕКС(H31:H42;H29) =0,300

3.Коэффициент A извлекается

в ячейку D33: =ИНДЕКС(I31:I42;I29) =1,000

4.Коэффициент 1000A₁ извлекается

в ячейку D34: =ИНДЕКС(J31:J42;J29) =21,000

5.Коэффициент 1000A₁/(2g) извлекается

в ячейку D35: =ИНДЕКС(K31:K42;K29) =1,070

6.Коэффициент С извлекается

в ячейку D36: =ИНДЕКС(L31:L42;L29) =0,000

7.Коэффициент гидравлического сопротивления i в м.вод.ст./м рассчитываем

в ячейке D37: =D35/1000*((D33+D36/D16)^D32)/((D7/1000)^(D32+1))*D16^2 =0,057

i=((1000A1/(2g))/1000)*(((A0+C/v)m)/((d/1000)(m+1)))*v2

8.Расчетные потери давления в трубопроводе dPв кг/см2 и Па находим соответственно

в ячейке D38: =D39/9,81/10000 =0,574497

dP=dP/9,8110000

и в ячейке D39: =D37*9,81*1000*D8 =56358,1

dP=i*9,81*1000*L

Гидравлический расчет трубопровода по формулам Приложения 10 СНиП 2.04.02–84 в Excel завершен!

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Современные газовые магистрали прокладываются с использованием прочных и высококачественных труб и деталей. Поэтому природные катаклизмы вряд ли смогут навредить такой конструкции

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или кирпичной печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос проектирования газопровода для подключения частного сектора еще очень долго будет актуален.

Мощность генератора тепла

Одним из основных узлов отопительной системы является котел: электрический, газовый, комбинированный – на данном этапе не имеет значения. Поскольку нам важна главная его характеристика – мощность, то есть количество энергии за единицу времени, которая будет уходить на отопление.

Мощность самого котла определяется по ниже приведённой формуле:

Wкотла = (Sпомещ*Wудел) / 10,

где:

Sпомещ – сумма площадей всех комнат, которые требую отопления;
Wудел – удельная мощность с учётом климатических условий местоположения (вот для чего нужно было знать климат региона).

Что характерно, для разных климатических зон имеем следующие данные:

северные области – 1,5 – 2 кВт/м2;
центральная зона – 1 – 1,5 кВт/м2;
южные регионы – 0,6 – 1 кВт/м2.

Эти цифры достаточно условны, но тем не менее дают явный численный ответ относительно влияния окружающей среды на систему отопления квартиры.

Целесообразность укладки газовый провод в колее для частного дома?

Газификация здания дело затратное и бюрократизированное. Все работы по магистральной проводке и подключению газопровода осуществляются специалистами. Организация должна иметь разрешение и лицензию.

Существует 2 способа проведения газа к строениям:

Надземный. Недорогой вариант, труба укладывается на опоры, применяется, когда нужно провести голубое топливо из распределителя к зданию в непосредственной близости. Сотрудникам газовых служб обслуживать и ремонтировать такие конструкции удобнее. Если происходит утечка, обнаруживается и устраняется она быстрее. Минус: повредить такой газопровод намного проще, есть опасность для здоровья и жизни, требуется постоянный контроль над целостностью коммуникаций.
Подземный. В этом случае необходимо рытьё траншеи. Используется он в местах общественных строений, где высок риск повреждения открытых газопроводов, на садовых и дачных участках, с целью скрыть и обезопасить коммуникации. Ещё один вариант – бестраншейное проведение. Для газовой трубы прокладывают ход с помощью специальной техники, не вскрывая верхний пласт земли. Это актуально в местах прохода автодороги, чтобы не приходилось перекладывать асфальт или тротуарную плитку.

Преимущества использования полиэтиленовых труб

Подаваться газ в системах может по стальным или полиэтиленовым магистралям. Стальные трубы используются для всех типов газопроводов, полиэтиленовые — только для подземного варианта укладки. Большим спросом для газификации на строительном рынке пользуются полиэтиленовые трубы, поскольку обеспечивают более низкий бюджет расходов, необходимых для строительства, обслуживания и ремонта газопровода.

Полиэтиленовые трубы имеют ряд преимущество по сравнению с другими материалами, а именно:

Виды полиэтиленовых труб

Не подвержены воздействию агрессивной окружающей среды, температурным перепадам, коррозии.
Обеспечивают легкость монтажа (при необходимости в подгонке трубы, резке).
Не требуется создания дополнительной защиты от возникновения химической реакции с какими-либо веществами.
Полимер не является проводником электрического тока, следовательно, защищает от «блуждающего» в грунте тока, что может стать причиной аварии.
Внутренние стенки полиэтиленовых труб абсолютно гладкие, что увеличивает пропускную способность газопровода, не допуская засорения.
Обладают доступной стоимостью, более низкой по сравнению с аналогами.
Вес труб из полимера гораздо меньше, что упрощает процесс транспортировки, хранения и прокладки.
Обладают длительным эксплуатационным сроком действия, до 50 лет.

Виды систем отопления

Задачи инженерных расчётов такого рода осложняются высоким разнообразием систем отопления, как с точки зрения масштабности, так и в плане конфигурации. Различают несколько видов отопительных развязок, в каждой из которых действуют свои закономерности:

1. Двухтрубная тупиковая система — наиболее распространённый вариант устройства, неплохо подходящий для организации как центральных, так и индивидуальных контуров обогрева.

2. Однотрубная система или «Ленинградка» считается лучшим способом устройства гражданских отопительных комплексов тепловой мощностью до 30–35 кВт.

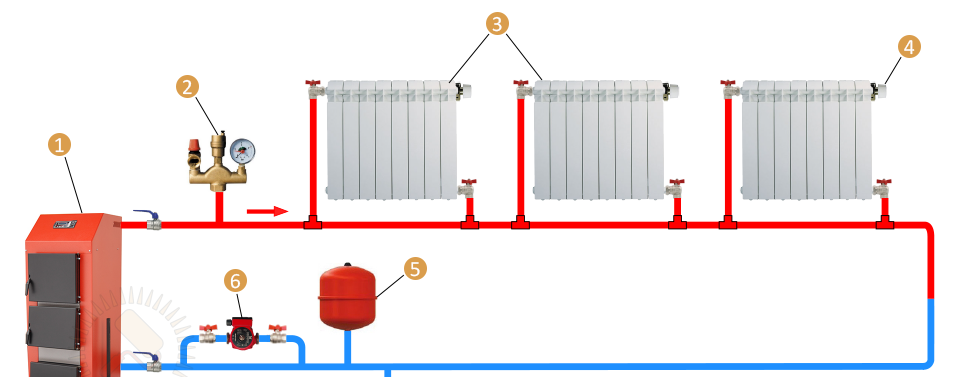

Однотрубная система отопления с принудительной циркуляцией: 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — кран Маевского; 5 — расширительный бак; 6 — циркуляционный насос; 7 — слив

3. Двухтрубная система попутного типа — наиболее материалоёмкий вид развязки отопительных контуров, отличающийся при этом наивысшей из известных стабильностью работы и качеством распределения теплоносителя.

Двухтрубная попутная система отопления (петля Тихельмана)

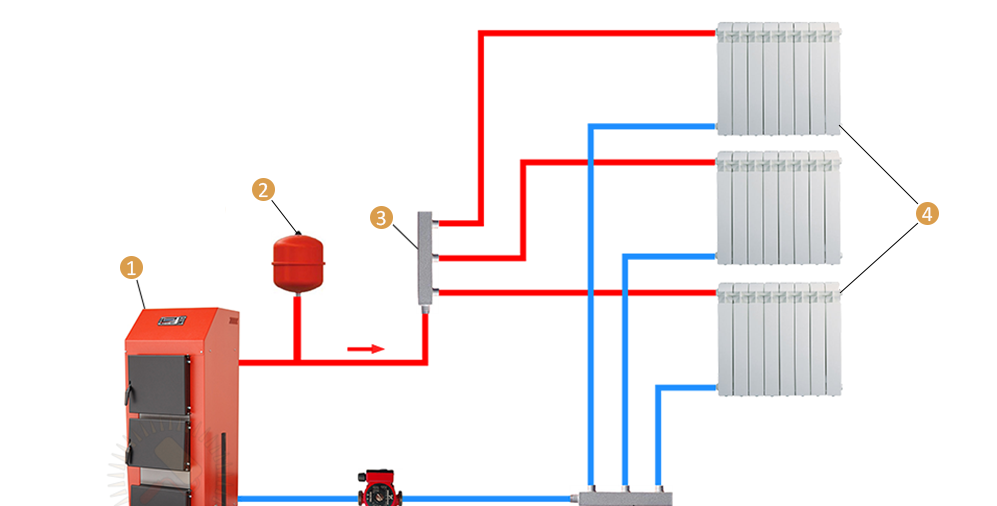

4. Лучевая разводка во многом схожа с двухтрубной попуткой, но при этом все органы управления системой вынесены в одну точку — на коллекторный узел.

Лучевая схема отопления: 1 — котёл; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — циркуляционный насос

Прежде чем приступить к прикладной стороне расчётов, нужно сделать пару важных предупреждений. В первую очередь нужно усвоить, что ключ к качественному расчёту лежит в понимании принципов работы жидкостных систем на интуитивном уровне. Без этого рассмотрение каждой отдельно взятой развязки превращается в переплетение сложных математических выкладок. Второе — практическая невозможность изложить в рамках одного обзора больше, чем базовые понятия, за более подробными разъяснениями лучше обратиться к такой литературе по расчёту отопительных систем:

Пырков В. В. «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2-е издание, 2010 г.
Р. Яушовец «Гидравлика — сердце водяного отопления».
Пособие «Гидравлика котельных» от компании De Dietrich.
А. Савельев «Отопление дома. Расчёт и монтаж систем».

Основные типы газопроводов

Есть три типа автомагистралей. Первый – трубопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот вид закладывают в небольших населенных пунктах. Также используется для газоснабжения медицинских учреждений, жилых домов, детских и общественных зданий.

Для второго типа – магистралей среднего давления – поток топлива может подаваться с усилием до 0,3 МПа. Объем данной типологии ограничивается подачей газа на квартальные и региональные регулирующие станции.

Что касается магистрали высокого давления, то она предназначена для подачи топлива на крупные промышленные предприятия. Для частных домовладельцев это решение неактуально. Ведь газ в коттедж подается по трубе, давление в которой не превышает 5 кПа.

Прокладка лески – сложный и трудоемкий процесс. Чтобы обезопасить себя и свой дом от утечки газа, нужно использовать качественную фурнитуру и следовать рекомендациям специалистов

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой рекомендуется ознакомиться.

Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно. Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

Чтобы определить оптимальный диаметр газопроводной магистрали, можно воспользоваться таблицей. Для получения необходимого значения нужно лишь выбрать необходимую величину расхода топлива

Стандартные расценки на подключение частного домохозяйства к магистральному газу приведены здесь. Владельцам загородных участков стоит знать, “во что обойдется” газификация.

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов и вычисления сопротивлений в сложных цепях.

Особенности программ:

HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
«Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Расчет расхода газа

Мощность котла или конвектора зависит от потерь тепла в строении. Средний подсчет проводится с учетом общей площади дома.

При расчете расхода газа учитываются нормы прогрева квадратного метра при высоте потолков до 3 м:

в южных регионах берется 80 Вт/м²;
в северных — до 200 Вт/м².

В формулах учитывается суммарная кубатура отдельных комнат и помещений в здании. На нагревание каждого 1 м³ общего объема выделяется 30 – 40 Вт в зависимости от района.

По мощности котла

Баллонный и природный газ рассчитывается в разных единицах

Расчет основывается на мощности и площади отопления. Применяется усредненный показатель расхода — 1 кВт на 10 м². Следует уточнить, что берется не электрическая мощность котла, а тепловая мощность оборудования. Часто такие понятия подменяются, и получается неправильный расчет потребления газа в частном доме.

Объем природного газа измеряется в м³/ч, а сжиженный — в кг/ч. Практика показывает, что на получение 1 кВт тепловой мощности расходуется 0,112 м³/ч магистральной топливной смеси.

По квадратуре

Удельное потребление тепла рассчитывается по представленной формуле, если разница между уличной и внутренней температурой составляет примерно 40°С.

Используется соотношение V = Q / (g · K / 100), где:

V — объем природного газового топлива, м³;
Q — тепловая мощность оборудования, кВт;
g — наименьшая калорийность газа, обычно равняется 9,2 кВт/м³;
K — коэффициент полезного действия установки.

В зависимости от давления

Количество газа фиксируется счетчиком

Объем газа, проходящего по трубопроводу, измеряется счетчиком, а расход подсчитывается в виде разницы между показаниями в начале и конце пути. Измерение зависит от порога давления в суживающемся сопле.

Ротационные счетные приборы используются для измерения давления больше 0,1 МПа, а разница уличной и внутренней температуры составляет 50°С. Показатель расхода газового топлива считывается при нормальном состоянии окружающей среды. В промышленности пропорциональными условиями считается давление 10 – 320 Па, разница температур 20°С и относительная влажность воздуха 0. Расход топлива выражается в м³/ч.

Расчет по диаметру

Расчет диаметра газопровода выполняется перед началом строительства

Скорость газа в газопроводе высокого давления зависит от площади сечения коллектора и составляет в среднем 2 – 25 м/с.

Пропускная способность находится по формуле: Q = 0.67 · D² · p, где:

Q — расход газа;
D — условный проходной диаметр газопровода;
p — рабочее давление в газопроводной трубе или показатель абсолютного давления смеси.

На величину показателя влияет наружная температура, нагрев смеси, избыточное давление, атмосферные характеристики и влажность. Расчет диаметра газопровода делается при составлении проекта системы.

С учетом теплопотерь

Для расчета потребления газовой смеси требуется знать тепловые потери строения.

Используется формула Q = F (T1 – T2) (1 + Σb) · n / R, где:

Q — теплопотери;
F — площадь утепляющего слоя;
Т1 — наружная температура;
Т2 — внутренняя температура;
Σb — сумма дополнительных потерь тепла;
n — коэффициент расположения защитного слоя (в специальных таблицах);
R — сопротивление передаче тепла (рассчитывается в конкретном случае).

По счетчику и без

Расход газа зависит от утепления стен и климатических условий региона

По прибору определяется расход газа за месяц. Применяются стандартные нормы расхода смеси, если счетчик не установлен. Для каждого региона страны нормативы устанавливаются отдельно, но в среднем принимаются из расчета 9 – 13 м³ в месяц на одного человека.

Показатель устанавливается местными органами самоуправления и зависит от климатических условий. Расчет ведется с учетом числа владельцев помещения и людей, фактически проживающих на указанной жилплощади.

Основные разновидности газопроводов

Существует три вида магистралей. Первая — это газопровод низкого давления. Для такой системы максимально допустимое давление составляет 5 кПа. Чаще всего этот тип прокладывается в небольших населенных пунктах. Также он используется для газоснабжения медицинских учреждений, жилых построек, детских и общественных сооружений.

Для второй разновидности — магистрали среднего давления — поток топлива может подаваться с силой до 0,3 МПа. Сфера применения этого типа ограничивается обеспечением газом квартальных и районных регуляторных станций.

Что касается магистрали высокого давления, то она предназначена для подвода топлива к крупным промышленным предприятиям. Для владельцев частных домов такое решение неактуально. Ведь в коттедж газ подается при помощи трубы, давление в которой не превышает отметку 5 кПа.

Подробно о параметрах давления и классификации газопроводных сетей по его значению написано в статье, с содержанием которой мы рекомендуем ознакомиться.

Основные разновидности газопроводов

Прокладка магистрали представляет собой сложный и трудоемкий процесс. Чтобы обезопасить себя и свой дом от утечки газа, необходимо использовать качественную арматуру и следовать рекомендациям специалистов

Основные разновидности газопроводов

Полимерные трубопроводы

Полимерный материал, применяемый для производства газовых труб, способен выдерживать высокую температуру и давление.

Трубы из ПНД (полиэтилена низкого давления) наиболее часто применяют для прокладки подземных газовых трубопроводов. Для соединения отдельных участков полиэтиленовых газопроводов используют стыковой метод.

Он заключается в разогреве торца каждого отрезка газовой трубы и последующего соединения их под определенным давлением. Таким образом, производится межатомное соединение материала газовых труб.

Достаточно новая разновидность, очень простая и востребованная. Для выполнения работ не требуется высокой квалификации. Сварное соединение выдерживает давление не более 40 атм.

При сборке трубопроводов большого диаметра используется специальное оборудование, для сборки трубопроводов небольшого сечения используется ручной инструмент.

Независимо от толщины газовых труб, работа ведется одним способом. Осуществляется сильный разогрев. Потом сдавливание и получение стыка. Соединение труб малого диаметра производится с помощью электрических муфт. Температура нагрева кромок не более 2700.

Основные уравнения гидравлического расчёта газопровода

Для расчёта движения газа по трубам берутся значения диаметра трубы, расходы топлива и потеря напора. Вычисляется в зависимости от характера движения. При ламинарном – расчёты производятся строго математически по формуле:

Р1 – Р2 = ∆Р = (32*μ*ω*L)/D2 кг/м2 (20), где:

∆Р – кгм2, потери напора в результате трения;
ω – м/сек, скорость движения топлива;
D – м, диаметр трубопровода;
L – м, длина трубопровода;
μ — кг сек/м2, вязкость жидкости.

При турбулентном движении невозможно применить точные математические расчёты по причине хаотичности движения. Поэтому применяются экспериментально определяемые коэффициенты.

Рассчитываются по формуле:

Р1 – Р2 = (λ*ω2*L*ρ)/2g*D (21), где:

Р1и Р2 – давления в начале и конце трубопровода, кг/м2;
λ – безразмерный коэффициент сопротивления;
ω – м/сек, средняя по сечению трубы скорость движения газа;
ρ – кг/м3, плотность топлива;
D – м, диаметр трубы;
g – м/сек2, ускорение силы тяжести.

Цель и ход выполнения расчета

Конечно, за результатами можно обратиться к специалистам либо воспользоваться онлайн-калькулятором, коих хватает на всяких интернет-ресурсах. Но первое стоит денег, а второе может дать некорректный результат и его все равно надо проверять.

Так что лучше набраться терпения и взяться за дело самому. Надо понимать, что практическая цель гидравлического расчета – это подбор проходных сечений труб и определение перепада давления во всей системе, чтобы верно выбрать циркуляционный насос.

Общая схема расчета выглядит таким образом:

подготовка аксонометрической схемы: когда уже выполнен расчет отопительных приборов, то известна их мощность, ее надо нанести на чертеж возле каждого радиатора;
определение расхода теплоносителя и диаметров трубопроводов;
расчет сопротивления системы и подбор циркуляционного насоса;
расчет объема воды в системе и вместительности расширительного бака.

Любой гидравлический расчет системы отопления начинается со схемы, нарисованной в 3 измерениях для наглядности (аксонометрия). На нее наносятся все известные данные, в качестве примера возьмем участок системы, изображенный на чертеже:

Почему необходимо проводить расчёт газопровода

На протяжении всех участков газопроводной магистрали проводятся расчёты для выявления мест, где в трубах вероятны появления возможных сопротивлений, изменяющих скорость подачи топлива.

Если все вычисления сделать правильно, то можно подобрать наиболее подходящее оборудование и создать экономичный и эффективный проект всей конструкции газовой системы.

Это избавит от лишних, завышенных показателей при эксплуатации и расходов в строительстве, которые могли бы быть при планировании и установке системы без гидравлического расчёта газопровода.

Появляется лучшая возможность подбора нужного размера в сечении и материалов труб для более эффективной, быстрой и стабильной подачи голубого топлива в запланированные точки системы газопровода.

Обеспечивается оптимальный рабочий режим всей газовой магистрали.

Застройщики получают финансовую выгоду при экономии на закупках технического оборудования, строительных материалов.

Производится правильный расчёт газопроводной магистрали с учётом максимальных уровней расхода горючего в периоды массового потребления. Учитываются все промышленные, коммунальные, индивидуально-бытовые нужды.

Нормы и стандарты прокладки труб

Подача газа в жилые дома осуществляется за счет впрыска от топливораспределительных станций. Как правило, их устанавливают в подвале, а затем кладут подъезды. Труба, которая подводится к жилому дому, обязательно выполняется бесшовным способом, а толщина ее стенки составляет не менее 3,5 мм.

При подводке магистрали к частному дому она должна располагаться на расстоянии не менее 15 см от водопроводных труб и тепловой сети. В случае телефонных или электрических кабелей это значение увеличивается до полуметра.

Трубопровод в основном стальной. Поэтому, чтобы предотвратить коррозию трубы, ее покрывают специальным изоляционным материалом. Благодаря этому конструкция не соприкасается с влажной землей.

прокладывать газопровод в любом жилом помещении категорически запрещено. Его следует разместить в отдельном, хорошо проветриваемом помещении

Выводы и полезные видео по теме

Видео № 1. Все о газификации частного дома:

Видео № 2. Основные этапы установки:

Прокладка газопровода в частном доме – процесс трудоемкий и ответственный. Ведь от качества работ напрямую зависит безупречность подачи и безопасность жителей. Поэтому выполнение расчетов и сам монтаж лучше доверить высококвалифицированным и опытным сотрудникам.

Пожалуйста, оставьте свои комментарии в блоке ниже. Расскажите, как вы подключили свой дом или соседний дом к магистральной газовой сети. Задавайте вопросы по спорным вопросам, размещайте фото с процессом прокладки труб или подключения оборудования.

Источник – https://sovet-ingenera.com/gaz/standart/raschet-diametra-gazoprovoda.html
