Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

В целях безопасности, при проведении работ, обязательно, используются защитные средства: солнечные очки, сварочная маска, брезентовые перчатки.

Для изготовления солнечных коллекторов народные умельцы используют старые оконные рамы, холодильники, электрические бойлеры и другие подручные предметы и материалы.

Изготовление солнечных коллекторов под силу каждому, требуется лишь знание законов физики и навыки работы с несложными инструментами.

Что такое солнечный коллектор и как его изготовить своими руками, наглядно показано в предлагаемом видео.

Конструкционные особенности и принцип работы

Гелиосистемы сегодня используются в качестве эффективного вспомогательного отопительного оборудования. Благодаря таким коллекторам, имеется возможность переработки солнечного излучения в тепло и другую энергию. В южных регионах такие устройства способны обеспечить полное отопление и горячее водоснабжение частного дома. Во многом эффективность гелиосистемы будет зависеть от климатических условий в регионе, а также от конкретных размеров устройства.

На сегодняшний день существуют различные виды солнечных водяных коллекторов, при этом всё оборудование имеет похожий принцип работы. Любая гелиосистема будет иметь замкнутый контур, в котором последовательно располагаются приборы, преобразующие солнечную энергию в тепловую и передающие ее потребителю. Внутри гелиоколлектора находится система трубок, соединенных с входной и выходной магистралью. По трубкам циркулирует нагретый воздух, техническая вода или теплоноситель из незамерзающей жидкости.

Верхняя часть корпуса изготавливается из материалов, пропускающих световой поток. Это может быть закалённое силикатное стекло, оргстекло или различные прозрачные полимерные материалы. Корпус устройства должен отличаться прочностью и сохранять свои показатели прозрачности на протяжении всего срока эксплуатации оборудования. Предпочтительно использовать закаленное стекло, так как полимеры со временем подвержены воздействию ультрафиолетовых лучей, а при нагревании расширяются, что способствует разгерметизации корпуса.

В качестве теплоносителя может использоваться вода, если коллектор эксплуатируется лишь в теплое время года, или специальные жидкости с антифризами, что позволяет предупредить замерзание всей системы зимой.

В зависимости от своего типа устройства можно разделить на одно и двухконтурные. Простые по своей конструкции солнечные одноконтурные коллекторы станут отличным решением для обогрева небольшого строения, где не требуется дополнительно решать проблемы с горячим водоснабжением. Двухконтурные гелиосистемы имеют куда более сложную конструкцию, они эффективны, однако изготовить их самостоятельно зачастую не представляется возможным.

Выбор конструкции абсорбера коллектора

Абсорбер предлагается сделать трубчатым, то есть состоящим из нескольких параллельных трубок, объединенных на входе и выходе распределительными гребенками.

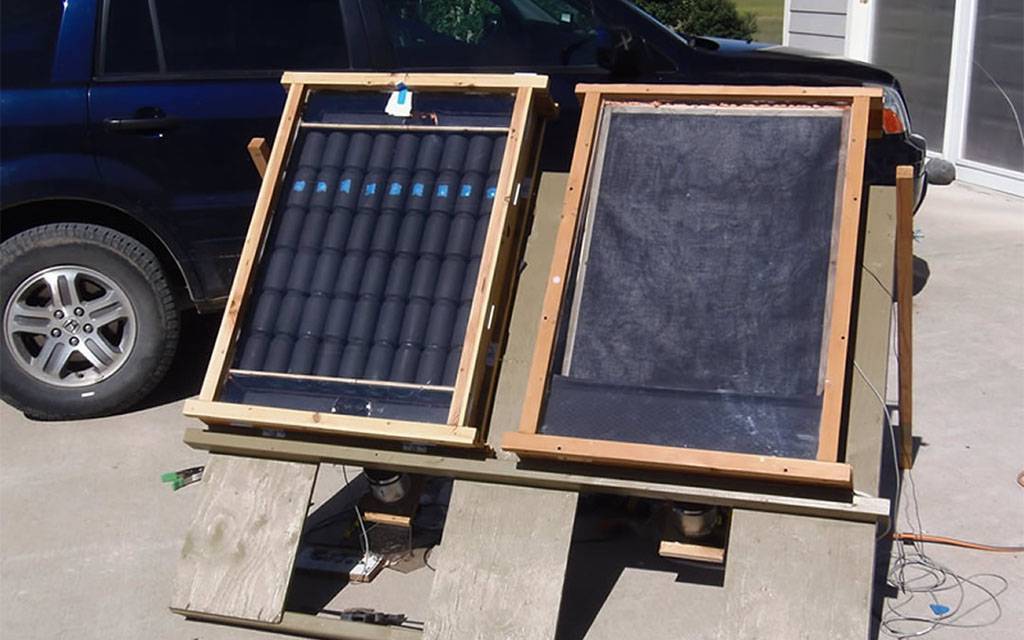

В этом случае для изготовления данной части коллектора можно применить весьма доступный и удобный материал — алюминиевые банки для газированных напитков.

Для этой цели они подходят идеально, так как обладают целым рядом достоинств:

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовления

  1. Алюминий, как уже говорилось, обладает высокой теплопроводностью.
  2. Тонкую стенку банки легко можно разрезать обычным ножом.
  3. В подавляющем большинстве случаев банки для напитков имеют стандартизированный размер ( при объеме в 0,5 л — 168х66 мм).
  4. Ради удобства хранения и транспортировки банкам специально придают такую форму, чтобы они хорошо стыковались одна с другой (верхний край сужают до диаметра 59 мм, а днищу придают вогнутую форму).

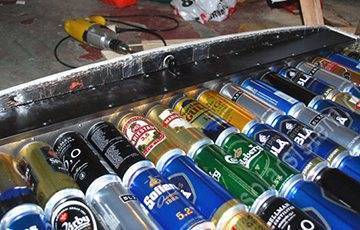

  5. После употребления содержимого банку обычно выбрасывают в мусор, поэтому для будущего владельца коллектора этот материал является абсолютно бесплатным.

Иногда банки изготавливают из стали. Выявить такие емкости несложно, так как в отличие от алюминиевых, они притягиваются к магниту. Их следует отбраковывать.

Перед сборкой панели обязательно вымойте банки с применением моющего средства, иначе пропущенный через них воздух будет иметь неприятный запах.

Изготовление корпуса коллектора и его теплоизоляции

Предлагаемый к изготовлению коллектор будет состоять из 8-ми трубок по 8 банок в каждой. При этом его корпус будет иметь размеры 1400х670 мм. Для изготовления всех элементов ящика (корпуса) потребуется лист фанеры размером 1525х1525х21 мм. Из него необходимо вырезать следующие детали:

  1. Днище размером 1400х670 мм — 1 шт.
  2. Стенки размером 1400х116 мм — 2 шт.
  3. Детали размером 630х116 мм — 4 шт (2 используются в качестве стенок, другие 2 — в качестве направляющих для банок).

Края деталей скорее всего придется обрабатывать, на что при разметке следует оставлять припуск от 3-х до 5-ти мм.

Поскольку коллектор будет устанавливаться снаружи, все деревянные детали необходимо обработать антисептиком или окрасить.

Создание коллектора

При сборке ящика детали скрепляются посредством уголков и каких-нибудь шурупов, например, мебельных размером 6,3х50 мм (их называют конфирматами). Отверстия под установку таких шурупов выполняются сверлом диаметром 4 мм.

Каждую деталь при сборке необходимо сажать на силиконовый герметик, чтобы ящик оказался герметичным.

Изнутри днище и стенки оклеиваются пенопластом толщиной 20 мм, а затем — любой фольгированной теплоизоляцией (фольгой внутрь, то есть к абсорберу).

Солнечный коллектор: виды и подвиды теплоносителей

В зависимости от того, какую температуру могут достигать пластины коллектора, их можно разделить на следующие виды:

  • Коллектор низкой температуры;
  • Коллектор средней температуры;
  • Коллектор высокой температуры.

Солнечный коллектор низкой температуры не сможет дать энергию с большой мощностью. Он сможет нагреть воду не теплее 500 С.

Коллекторы средней температуры могут прогреть воду уже до 850-900 С. Такие солнечные коллекторы для отопления дома и помещений подходят наиболее оптимально.

А коллекторы высокой температуры пользуются большим спросом в индустриальных предприятиях и крупных заводах, поэтому своими силами их сделать просто не представляется возможным.

Популярные статьи  Утепление фундамента пенополистиролом снаружи: особенности технологии

Вид солнечного коллектора

Все интегрированные солнечные энергоносители подразделяются на:

  • Плоские солнечные коллекторы;
  • Воздушные коллекторы;
  • Жидкостные энергоносители;
  • Накопительные интегрированные солнечные коллекторы.

Термосифонный солнечный теплоноситель

Накопительные интегрированные солнечные коллекторы по-другому называют термосифонными коллекторами. Его основное предназначение заключается не только в подогреве воды, но и для поддержания нужной температуры определённое время. Эти коллекторы не имеют насосов, поэтому они гораздо дешевле остальных разновидностей.

Термосифонный солнечный коллектор изготавливается в виде конструкции с одним баком, который заполнен водой и помещён в теплоизоляционный короб. Поверх бака находится стеклянная покрышка, через стекло которой проходит солнечная радиация и нагревает воду.

Единственным недостатком солнечного коллектора является то, что в зимнюю пору пользоваться в полную силу им вряд ли удастся.

Плоский теплоноситель

Схема нагрева воды в бойлере с помощью солнечного коллектора

Плоский солнечный коллектор внешне схож с обычным плоским металлическим ящиком, внутри которого находится чёрная пластинка, через которую проходит солнечная энергия.

Стеклянная покрышка ящика накапливает солнечную радиацию. Так как стекло обладает низким содержанием железа, вся скопившаяся энергия переходит на пластинку.

Ящик плоского коллектора теплоизолирован, а чёрная пластинка – термовоспринимающая, поэтому из такой конструкции и выделяется тепло. А так как КПД пластинки не больше 10-15%, её дополнительно покрывают аморфным полупроводником.

Плоские энергоносители предназначены для нагрева воды в саунах, бассейнах, а также для отопления жилых комнат и других бытовых нужд.

Жидкий солнечный коллектор

Жидкий солнечный коллектор может быть как остеклённым, так и неостеклённым. А также с замкнутой системой теплообмена или с разомкнутой. Но их всех объединяет принцип работы теплоносителя, в основе которого заложена жидкость.

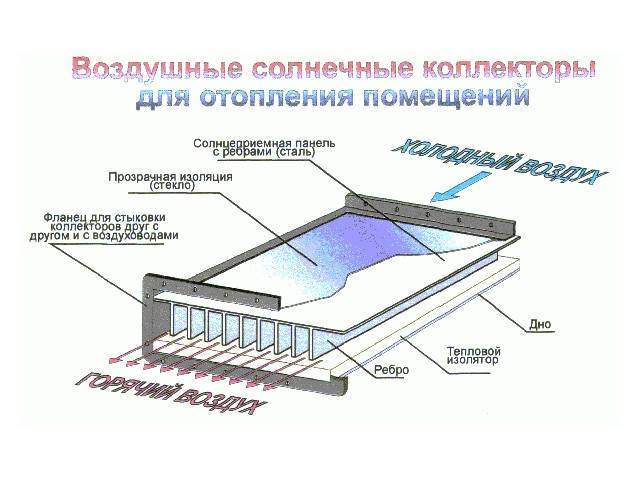

Воздушный теплоноситель

Схема сушки зерна с помощью солнечного коллектора

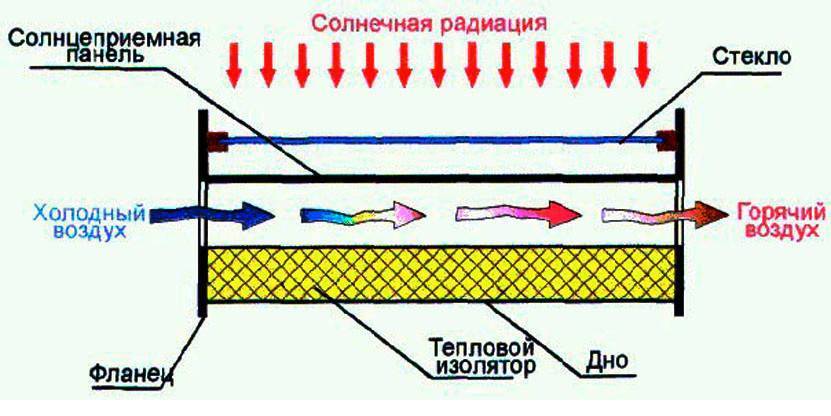

Воздушный солнечный коллектор отдалённо напоминает работу жидкого коллектора. Но на его установку и приобретение уходит гораздо меньше денежных средств. Кроме того, воздушные теплоносители не замерзают при отрицательной температуре воздуха и не подтекают.

Воздушные солнечные коллекторы хороши при сушке сельскохозяйственной продукции.

Концентрат

Помимо всех вышеперечисленных видов и подвидом солнечных коллекторов выделяют также концентраторы. Главной отличительной чертой концентратов от коллекторов является концентрация солнечной радиации. Это представляется возможным за счёт зеркальной поверхности конструкции, благодаря которой солнечные лучи направляются на поглотители.

Наиболее существенным минусом такого типа коллектора является невозможность нормального функционирования в непогожие дни.

То есть концентраты подходят только для работы в странах, где постоянно поддерживается жаркий климат.

Солнечная печь и дистиллятор

И последней разновидностью солнечных коллекторов можно считать печи, работающие за счёт солнечной радиации и дистилляторы. Принцип работы дистилляторов заключается в испарении воды. Таким образом, они не только обеспечивают теплоэнергией, но и производят очистку воды. По такому же алгоритму работают и солнечные печи.

2 Делаем коллектор – первые шаги

Простой и при этом вполне эффективный гелионагреватель несложно сделать из доступных и недорогих материалов. Корпус коллектора мы можем изготовить из бруска древесины с ОСП-плитой, фанерным листом или обычной деревянной доской. Существует и более дорогой вариант сборки. Он предполагает применение алюминиевого либо стального профиля и металлических листов. Такой корпус получится долговечнее. Но и повозиться с ним придется подольше. С деревянными изделиями работать проще. Увеличить срок их эксплуатации можно посредством обработки древесины лакокрасочными составами, эмульсиями на водно-полимерной основе.

Собираем корпус из выбранных материалов. На его дно устанавливаем теплоизоляционный слой – минвату, плиты пенополистирола, пенопласта. Вместо них разрешается использовать и более современные утеплители, например, фольгированные. Но в этом случае расходы на изготовление конструкции увеличатся. На утеплитель укладываем абсорбер (теплоприемник, тепловой контур). Качественно крепим его к днищу корпуса. Абсорбер лучше всего делать из медных труб. Вместо них применяются и менее дорогие материалы. Народные умельцы изготавливают тепловой контур из полипропиленового шланга, панельных радиаторов из металла, полиэтиленовых труб, теплообменника старого холодильного агрегата и других конструкций.

Давайте сделаем элементарный абсорбер. Используем для этого 100 метров полипропиленового шланга сечением 2 см. Такой теплообменник позволяет нагревать около 15–20 л воды. При желании увеличить объем горячей жидкости придется брать более длинный шланг либо подключать к самодельной системе циркуляционный насос. Изгибаем полипропиленовое изделие спиралью. Укладываем получившийся змеевик в корпус, фиксируем его. Дополнительно рекомендуется закрепить между собой кольца спирали. Тогда наш абсорбер не будет деформироваться в процессе эксплуатации.

Аналогичные действия выполняем и при использовании медных труб. Их, кстати, необязательно монтировать в виде змеевика. Допускается укладывать трубы по отношению друг к другу параллельно. При этом стоит понимать, что спиральные конструкции имеют меньше соединений, а значит, в них теплоноситель перемещается максимально равномерно. Да и риск протечек в подобных случаях сводится практически к нулю.

После того, как все трубки смонтированы и закреплены, накрываем корпус нашей системы, используя стекло, монолитный поликарбонат, акриловый лист или иной светопрозрачный материал. Он может быть и рифленым, и абсолютно гладким. Остается покрасить короб в черный цвет. Темная поверхность станет более активно поглощать тепло от солнечных лучей.

Коллектор Станилова: «солнечное отопление» в доме

Установки для отопления дома или решения проблем горячего водоснабжения (полного или частичного), собираемые на основе чертежей изобретателя из Болгарии С. Станилова, относятся к универсальным конструкциям, работа которых основана на парниковом эффекте.

Поэтому солнечные лучи, попадая в замкнутое и герметично изолированное пространство, не имеют выхода, что и порождает термосифонный эффект, при котором нагретая жидкость в трубках начинает свое движение вверх, вытесняя при этом жидкость с более низкой температурой к месту нагрева.

Основным преимуществом работы такой установки является то, что накопленная ей энергия не теряется, а аккумулируется и сохраняется определенное время.

Представляет собой конструкцию трубчатого типа, заключенную в специальную деревянную раму. Как правило, одновременно применяется два коллектора в союзе с накопителем и аванкамерой.

Для изготовления радиатора-коллектора используются стальные трубки, которые обязательно соединяются сваркой. Поэтому применение медных или алюминиевых изделий, особенно при изготовлении конструкции своими руками, представляется проблематичным.

Для соединения коллектора с накопительной емкостью рекомендуется использовать также стальные трубы диаметром от 3/4 до 1 дюйма.

Элементы установки и особенности монтажа

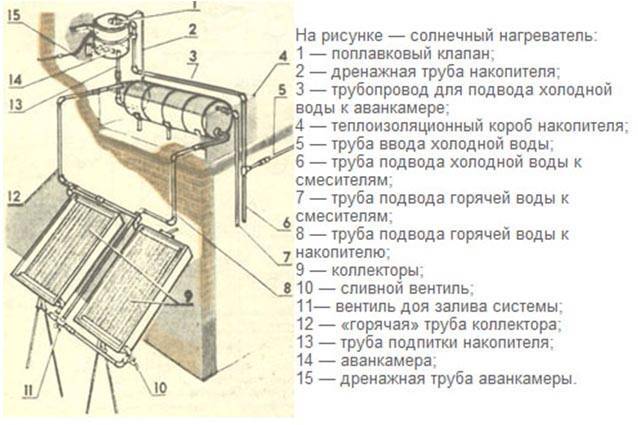

Для изготовления солнечного водонагревателя своими руками также потребуются:

  1. деревянная рама;
  2. стекло для изготовления светопрозрачной крышки;
  3. оргалит или металлический лист для дна коллектора, который впоследствии обязательно потребуется теплоизолировать;
  4. усилитель для днища, в роли которого можно использовать брус с размерами не более 30?50 мм;
  5. металлические трубки, из которых будет свариваться радиатор коллектора из расчета, что для изготовления одного требуется в среднем 15 единиц при длине 1,60 м;
  6. теплоотражатель, для изготовления которого вполне пригоден оцинкованный лист;
  7. соединительные муфты и хомуты;
  8. теплоизоляционные материалы (пенопласт, минеральная вата и любые другие).
Популярные статьи  Пристенный дренаж фундамента: специфика обустройства системы отвода воды

Потребуется и накопительный бак, для которого в зависимости от потребностей и мощности самого коллектора используются емкости от 150 до 400 л. В принципе, можно установить не один бак, а несколько, суммарным объемом соответствующих расчетному.

Обязательно емкости следует теплоизолировать, например, изготовив для них специальный утепленный короб, установить который можно не только на крыше здания, но и на чердаке.

Функции аванкамеры, составного элемента данной конструкции, сводятся к созданию избыточного давления, составляющего не менее 80-100 мм рт. ст. Она представляет собой емкость объемом 30-40 л, оснащенную поплавковым клапаном, обеспечивающим ее работу в автономном режиме.

При монтаже аванкамеры обязательно должно соблюдаться условие, при котором уровень жидкости в ней превышал бы уровень воды в накопителе на 0,8-1,1 м, кроме того, располагаться они должны в непосредственной близости друг от друга.

Короб, в котором будет располагаться коллектор, должен обязательно теплоизолироваться, а для уменьшения теплопотерь внешние его стороны рекомендуется окрашивать в белый цвет, стеклянная крышка обязательно должна быть герметичной.

Сами трубы и днище должны иметь селективный слой краски для увеличения светопоглощающей способности.

Как работает солнечный коллектор?

Установку коллектора предпочтительнее выполнять на южной стороне скатной крыши, на плоской кровле его следует монтировать под углом от 35° до 45°. Далее можно приступать к заполнению системы.

После этого аванкамеру нужно соединить с водопроводным вводом и открыть кран для снижения уровня воды. Как только сработает поплавковый клапан, расходный кран закрывают. Нагретая вода поступает в верхнюю часть накопителя, откуда она уже может отбираться, а ее место заполняет новая порция холодной.

Регулирует этот процесс поплавок, который и запускает процесс долива воды в систему, как только уровень в аванкамере снизится. Для того чтобы исключить возможность обратной отдачи тепла используется вентиль, который следует перекрывать ночью или в пасмурные дни.

Непосредственно к сантехническим приборам вода подключается с обязательным использованием смесителей, так как пиковые значения температур могут достигать 70 °C и даже выше.

Отличие солнечных батарей от коллекторов

Прежде чем продолжить описание основных характеристик и сферы применения гелиосистем для нагрева воды, нужно разобраться, чем отличаются солнечные батареи от коллекторов.

1) Солнечная батарея — устройство, которое генерирует электричество из энергии Солнца при помощи высокочувствительных фотоэлементов, объединенных в единую автономную систему. Поскольку фотоэлектрические преобразователи производят постоянный ток, дополнительно используется инвертор, который позволяет получить переменный ток, пригодный для бытовых нужд: электроснабжения и освещения.

2) Солнечный коллектор — функциональная сплит-система, главной задачей которой является поглощение ближнего инфракрасного излучения и видимого солнечного света. Батареи генерируют ток, а коллекторы нагревают жидкость внутри трубок. В этом их главное отличие.

Теплоноситель для солнечных коллекторов подбирается с учетом времени года, а также особенностей эксплуатации. Для многофункциональных конструкций обычно используют антифриз (незамерзающая жидкость), а системы сезонного типа заполняют водой. Сегодня можно купить и более универсальный вариант — гибридный солнечный коллектор. Это устройство привлекательно тем, что одновременно производит электроэнергию и нагревает воду. Преимущества его использования очевидны: фотоэлектрические модули охлаждаются активной системой отвода тепла, благодаря чему генерируется вдвое больше электроэнергии, а излишки теплоресурсов расходуются на нагрев воды.

https://youtube.com/watch?v=9eCJvdirj5s

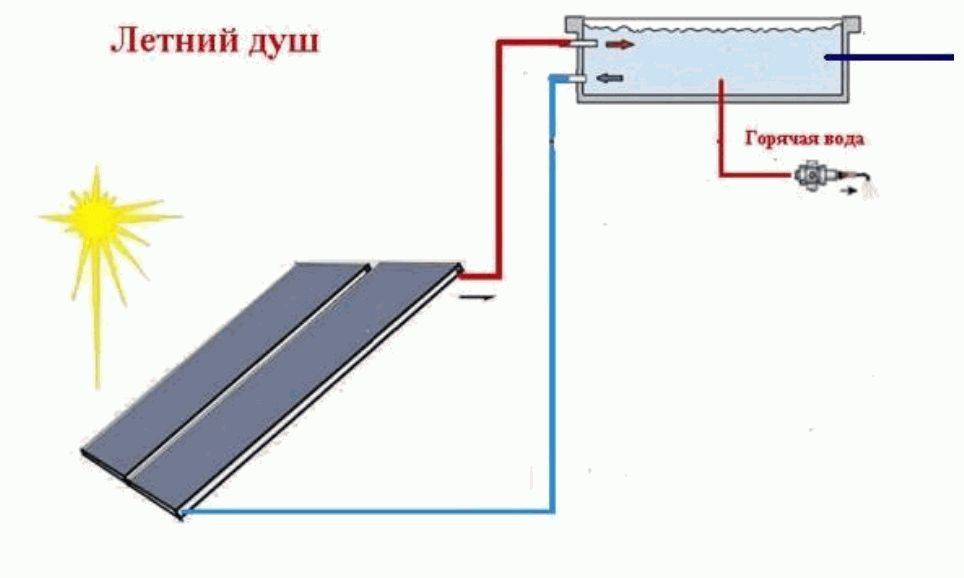

Самые простые варианты гелиоколлекторов для летнего душа

Элементарность самых непритязательных вариантов солнечных коллекторов не означает их неэффективность. Несмотря на порой хлипкую не привлекательную конструкцию, часто собранную из хлама, они свои функции выполняют.

Рекомендации:

  • абсорбер желательно поместить в герметичный корпус, как минимум обернуть полиэтиленом;
  • передняя крышка должна быть прозрачной, а если она является частью абсорбера, то можно применять темный или матовый материал, рекомендованный и для других частей;
  • задняя стенка должна обрабатываться особо — на нее ставят черный материал или фольгу отражающие свет, сохраняющие тепло внутри;
  • лучший материал для змеевика, корпуса, деталей — металл. На солнце он будет не просто нагреваться, а раскаляться.

Впрочем, даже если не придерживаться некоторых указанных выше советов, коллектор будет выполнять свои функции. Рассмотрим яркие примеры.

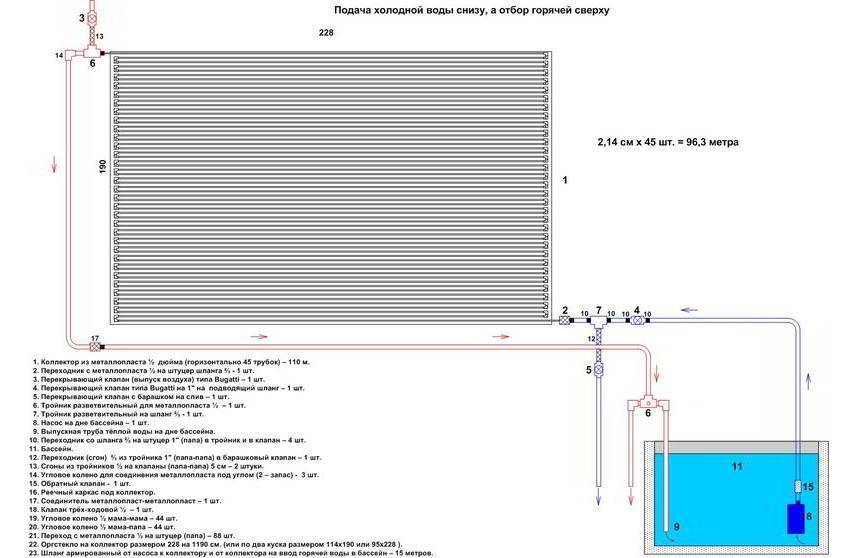

Простой резиновый шланг, полипропиленовые трубы в герметичном корпусе:

Выше на последнем фото отличное решение — черное ограниченное пространство создает эффект духовки, змеевик толстый, его стенки тонкие, нагревается быстро.

Из ПЭТ бутылок, бутылей

Элементарный способ — гелиоколлекторы из пластиковых бутылок. Конечно же, их крайне рекомендовано выкрасить в черный цвет, подойдет даже обычный баллончик с краской. В одном из вариантов бутылки используются как кожух для труб змеевика.

Схема системы с ПЭТ бутылками:

Тут пластиковые бутылки с черным уплотнителем выступают кожухом для змеевика:

Как сделать коллектор своими руками?

Сделать воздушный солнечный коллектор не так сложно, как это может показаться. Вариантов его сооружения много, а одним из самых простых вы сами пользовались на даче. Речь идет о накопительной бочке из металла, которая выставляется на крышу и подключается к системе подачи горячей воды. Следует рассмотреть самые различные методы устройства коллекторов, которые можно выполнить своими руками для загородного дома.

Схема вакуумного солнечного коллектора.

Ставить подобную емкость надо только на южной стороне, где количество тепла будет максимальным. Сама кровля на месте установки должна быть покрыта при помощи металлического блестящего листа, чтобы усилить отражение. КПД подобного простейшего устройства отличается вполне подходящими значениями.

Зимой такая установка не столь полезна, так как тепло быстро теряется, а сама емкость просто не успевает прогреться до необходимого уровня. Поэтому использовать подобный вариант рекомендуется только в качестве вспомогательного, обеспечивающего подачу горячей воды в летнее время.

Сборка коллектора для нагрева воды своими руками может осуществляться из простейших материалов. Одним из таких является решетка от старого, уже не нужного холодильника, которая накрывается куском светопрозрачного материала. Чаще всего это стекло, но можно использовать и поликарбонат, который стоит намного дешевле, но качество его выше, он не столь подвержен механическим повреждениям, не бьется.

Для сборки коллектора необходимо приготовить:

  • стальные радиаторы (плоские) — две штуки;
  • коробки из стали;
  • кусок светопрозрачного материала;
  • фитинги, металлопластиковые трубы;
  • элементы крепежа на поверхности крыши (зависят от ее формы, обычно это металлические уголки, болты и шурупы для крепежа).

Радиаторы размещаются на крыше в стальных коробках, после чего конструкция просто прикрывается куском стекла. Ниже коллектора ставится накопительный бак для воды. Все трубки прокладываются с соблюдением уклона вниз, чтобы происходила естественная циркуляция. Объем бочки обычно достаточен на уровне до 160 литров. Все соединения производятся при помощи фитингов. Труба для горячей воды подводится сверху бака, внизу радиаторов делаются дренажные краны для слива воды в холодное время.

Популярные статьи  Как класть кафель на пол: этапы и особенности работ

Коллектор с вентиляторами — практичное устройство

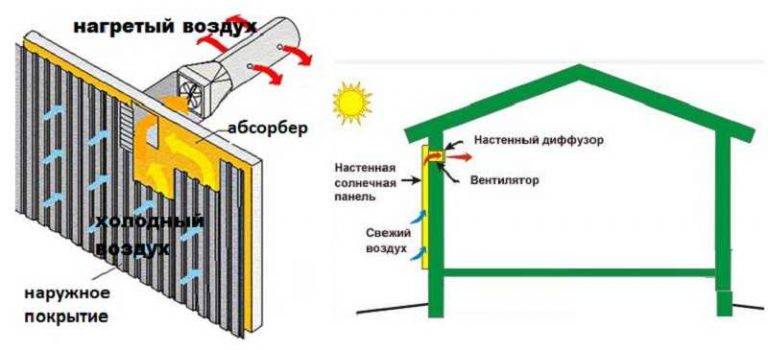

Схема системы солнечного обогрева с вентилятором.

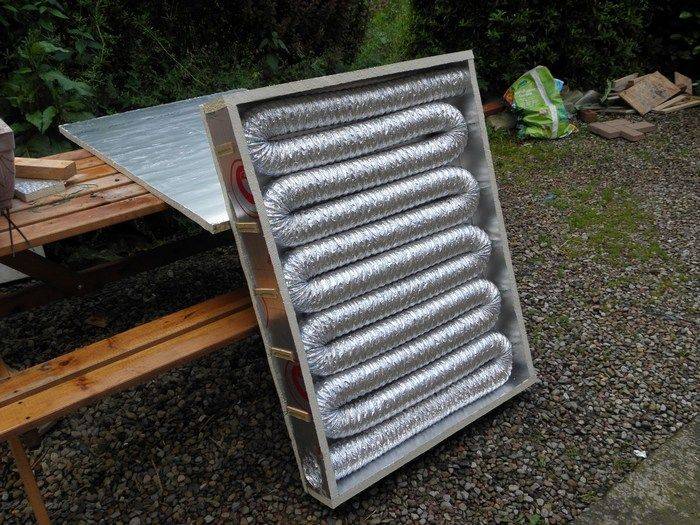

Третий вариант, как сделать воздушный солнечный коллектор, несколько сложнее, но эффективность оборудования будет составлять около 50 процентов, то есть в качестве дополнительного устройства для нагрева воды это отличный вариант.

Для работы понадобятся такие материалы:

  • рама из дерева с фанерным днищем;
  • специальный материал, обладающий отличными теплоизоляционными свойствами. Можно взять любой утеплитель, но лучше всего с фольгированным слоем;
  • металлическая сетка;
  • два небольших вентилятора;
  • дефлектор;
  • поликарбонатный прозрачный лист.

При монтаже надо в днище высверлить два отверстия круглой формы для забора воздуха. Вверху делается два отверстия квадратной формы, по которым из коллектора будет отводиться горячий воздух. После этого на дно укладывается теплоизолятор, сетка из черного металла. В круглые отверстия надо встроить два вентилятора для забора воздуха, опорные планки для дефлектора крепятся к конструкции, после чего можно монтировать сам дефлектор. Это позволит правильно сформировать воздушный поток. Сверху крепится светопрозрачный поликарбонатный лист. Когда коллектор готов, его можно прикрепить к поверхности крыши.

Такой агрегат обычно используют для обогрева помещения, получения горячей воды.

Вакуумный коллектор

Схема плоского солнечного коллектора.

Своими руками можно сделать и вакуумный коллектор для нагрева воды, но работа эта сложная, она требует определенного опыта, так как необходимо не только сделать вакуумную трубку, но и правильно впаять абсорбер. Все это требует специального оборудования и умения. Кроме того, при установке вакуумного оборудования необходимо соблюдать такие условия:

  • следует правильно выбрать место для установки, убрать все затеняющие факторы. Обязательно оборудование должно быть ориентировано в сторону юга;
  • движение теплоносителя в таком коллекторе возможно только снизу вверх, при этом необходимо избегать перегрева, так как установка может выйти из строя;
  • в каждом ряду должно быть не больше трех коллекторов.

Для монтажа своими руками требуются навыки профессионального слесаря. Поэтому подобный солнечный коллектор рекомендуется приобретать уже в готовом виде. А вот собрать его на месте и установить можно уже без особого труда по предлагающейся инструкции от производителя.

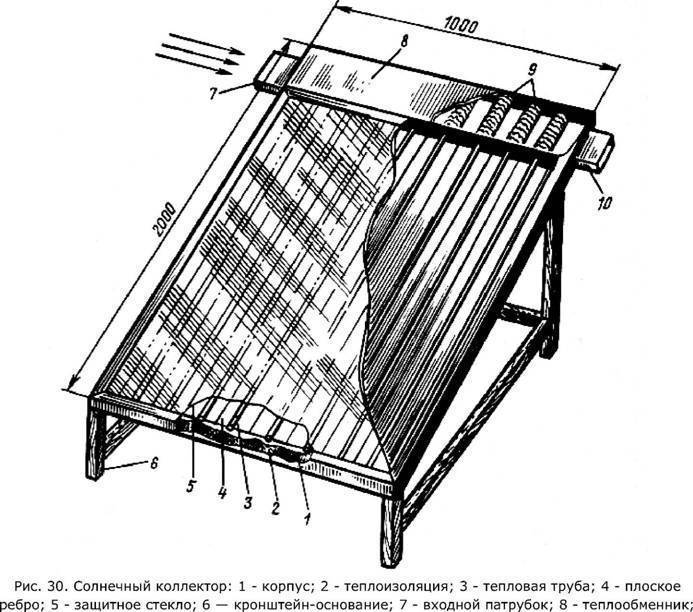

Схема трубчатого солнечного коллектора.

Устройство и принцип работы солнечного коллектора

По своему устройству солнечный коллектор противоположен радиатору системы отопления. Если стенки радиатора нагреваются от теплоносителя, то в коллекторе, наоборот, теплоноситель нагревается от стенок.

Сами же стенки, в свою очередь, нагреваются за счет поглощения солнечного тепла (их окрашивают в черный цвет), в силу чего эту часть коллектора обычно называют абсорбером.

Гелиосистема в автономной системе отопления

Материал абсорбера должен обладать высокой теплопроводностью, поэтому в домашних условиях его следует делать из меди или алюминия. В коллекторах заводского изготовления абсорбер выполняют из особых сплавов, для которых характерна не только высокая теплопроводность, но и малая интенсивность инфракрасного излучения.

Площадь контакта теплоносителя с абсорбером по понятным причинам целесообразно делать как можно большей, поэтому последний обычно оснащают ребрами или аналогичными конструктивными элементами.

Способы подключения конструкции

Распространенный, не сложный способ — это использование коллектора для нагрева воды, методом естественной циркуляции. Он подходит для летнего душа и горячего водоснабжения в доме.

Для естественной циркуляции, коллектор устанавливают на расстоянии не более 1 м от бака и ниже на 70-80 см.

Используемые трубы между баком и коллектором подбирают достаточного диаметра, не менее ¾ дюйма. Для летнего душа бак устанавливается на улице, для горячего водоснабжения помещений или бытовых нужд (про подключение стиральной машины к водопроводу своими руками прочитайте здесь) — в доме.

Чтобы сохранить температуру горячей воды в баке, его утепляют материалом толщиной не менее 10 см.

Подключение по принципу естественной циркуляции.

Циркуляционный насос используется для создания принудительной циркуляции, если нет возможности установить бак на нужном расстоянии и высоте.

Солнечный воздушный коллектор своими руками: пошаговый процесс изготовленияВ зимний период воду из бака сливают, поскольку, замерзшая вода повреждает трубы.

Чтобы обеспечить нагрев воды для зимнего варианта подключения концентратора, в теплообменник заливается специальная жидкость — антифриз (незамерзающая жидкость).

Модель бака для этого способа выбирают утепленную с установленным внутри медным змеевиком (косвенный нагрев).

При такой схеме, змеевик нагревает воду, а циркуляция жидкости проходит между коллектором и змеевиком, расположенном в баке.

В данном случае, желательно, использовать принудительную циркуляцию, с установкой циркуляционного насоса. К контуру потребуется обязательное подключение расширительного бака.

Плюсы и минусы использования энергии солнца для отопления дома

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году.

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак

Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.
