Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Особенности исполнения, составные части, функционал

Агрегат представляет собой механизированное устройство, работа которого предусматривает продуцирование газа из всевозможных видов твердого топлива – дров, угля, смесей. Полученный ресурс применяется в различных целях: направляется на отопление жилья, используется как топливо для автомобиля, находит применение в обеспечении работы электростанций. Устройство газогенератора на дровах базируется на узлах, описанных далее.

Корпус

Изготавливается из листов стали, которые соединяются сварочным способом. Чаще всего встречаются модели цилиндрической формы. Притом среди самодельных агрегатов немало и генераторов газа прямоугольной конфигурации. Корпус оснащается ножками, которые приварены к днищу.

Бункер

Емкость установлена внутри корпуса и представляет собой камеру для загрузки топлива. Отсек по форме повторяет геометрию корпуса, в его изготовлении применяют малоуглеродистую сталь.

Камера сгорания

Отсек можно увидеть в нижней части корпуса, он необходим для поддержки процесса горения. Узел изготавливают из жаропрочной стали, в некоторых моделях рабочую поверхность выполняют с применением керамики. Для крекинга смол в дальнем сегменте отсека оборудуется горловина из жаропрочной хромистой стали.

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилкахКак выглядет газогенератор своими руками

В средней части камеры сгорания расположены фурмы, по которым подается воздух. Конструкция предусматривает калиброванные отверстия, которые соединены с воздухораспределительной коробкой. Обратный клапан на выходе из воздухораспределительной коробки препятствует утечке горючей массы из газогенератора.

Колосниковая решетка

Колосник из чугуна расположен в нижней части корпуса газогенерирующей установки на дровах и служит для поддержки раскаленных углей. Средняя часть конструкции подвижная, что необходимо для чистки решетки от шлаков. Для поворота колосника применяют специальный рычаг.

Загрузочные люки

Конструкция предусматривает герметично закрывающиеся крышки с продуманным функционалом. Особенности верхнего загрузочного люка:

  • откидывается горизонтально,
  • оснащается уплотняющим асбестовым шнуром,
  • крепление дополнено специальным амортизатором.

В случае избыточного давления внутри камеры крышка люка приподнимается при помощи рессоры.

Боковая поверхность корпуса также оборудована верхним и нижним загрузочными люками:

  • верхний люк применяется для добавления твердого топлива в зону восстановления,
  • нижний люк предназначен для удаления золы.

Газ отводится через патрубок, который соединен с трубой газопровода. Перед тем, как выводить его за пределы генератора, используют потенциал горячего газа для подсушивания топлива в камере загрузки. Так, отводящий газопровод прокладывается по кольцевой линии вокруг камеры, что охватывает периметр между корпусом и бункером. Отбор газа выполняется в зоне восстановления, чаще всего в верхней половине агрегата газификации, но также возможно отведение ресурса и из нижней части корпуса.

Фильтры

На выходе из генерирующей установки газ поступает в фильтрующие устройства, которые располагаются за корпусом газгена. Фильтры представляют собой трубчатые конструкции с соответствующим очищающим наполнителем. Перед поступлением в фильтр тонкой очистки необходимо охладить газ, для чего применяется специальный охладительный отсек. Далее очищенный газ направляется в смесительную установку для смешивания с воздухом.

Принцип действия дровяных газогенераторов

Быстрое сжигание дров на открытом воздухе дает, главным образом, некоторое количество полезного тепла. Но совсем иначе древесина ведет себя при так называемом пиролизном сжигании, т.е. при горении в присутствии очень малого количества кислорода.

В такой ситуации наблюдается не столько горение, сколько тление древесины. А полезным продуктом этого процесса является не тепло, а горючий газ.

Газогенераторы некогда активно использовались в качестве поставщика топлива для авто. И сейчас можно изредка встретить машины, работающие на вырабатываемом ими газе:

Галерея изображений Фото из

Для выработки газообразного горючего используются не только дрова, все виды угля, солома, пеллеты, но и практически бесплатные отходы деревообработки

Небольшой агрегат для генерации газа и газовой смеси свободно размещается в багажнике малогабаритной легковой машины

Генератор, способный полностью покрыть потребности авто, больше подходит для грузовичков. Для обеспечения малолитражной машины чаще всего устанавливается на прицеп

Использование газогенератора в транспортных средствах

Плюсы установки генераторов газа на авто

Расположение генератора в багажнике малолитражки

Применение производительных генерирующих систем

При медленном горении древесины на выходе получается смесь, содержащая следующие продукты:

  • метан (СН4);
  • водород (Н2);
  • оксид углерода (он же СО или угарный газ);
  • различные предельные углеводы;
  • углекислый газ (СО2);
  • кислород (О2);
  • азот (N);
  • водяной пар.

Только часть этих ингредиентов является горючими газами, все остальное — это загрязнения или негорючий балласт, от которого лучше избавиться. Поэтому нужно не просто сжечь дерево в специальной установке, но и очистить результат, а также охладить полученную газовую смесь. В условиях промышленного производства этот процесс включает следующие этапы:

  1. Сжигание твердого топлива в присутствии малого (около 35% от нормы) количества кислорода.
  2. Первичная грубая очистка, т.е. отделение летучих частиц в циклонном вихревом фильтре.
  3. Вторичная грубая очистка, при которой газ очищается с помощью водяного фильтра, используется так называемый скруббер-очиститель.

Самодельные устройства для использования в домашних условиях выглядят проще и места занимают меньше, но принцип их работы, а также конструкция очень похожи. Перед началом изготовления такого устройства необходимо все хорошо продумать, а также составить или найти проект агрегата.

На просторах интернета имеется немало рекомендаций о том, как сделать самодельный древесный газогенератор. Некоторые из них снабжены вполне реальными для воплощения чертежами.

Популярные статьи  Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Мастера, которым уже удалось в какой-то мере осуществить этот увлекательный процесс, отмечают, что времени и сил может понадобиться немало. Возможно, придется выполнить не одну переделку и осуществить целый ряд экспериментов, чтобы получить агрегат с приемлемыми характеристиками.

Нюансы работы и эксплуатации газогенерирующих систем

Важно помнить, что вырабатываемый установкой газ не имеет запаха и ядовит. Если при сваривании своими руками металлических деталей газогенератора будут допущены ошибки, то беды не избежать. Все монтажные работы и проверку работоспособности следует производить в хорошо проветриваемой мастерской либо на улице

Все монтажные работы и проверку работоспособности следует производить в хорошо проветриваемой мастерской либо на улице.

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Растопка твердотопливного газогенератора не отличается от розжига дровяной печки. Внутрь накладываются дрова или иной вариант топлива, а затем они поджигаются лучиной. После возгорания заслонка прикрывается, чтобы ограничить в камеру горения поступление кислорода.

Чтобы генерирующая газ самоделка работала исправно, следует грамотно отрегулировать отвод получаемой газовой смеси и подачу кислорода. Прежде чем начинать мастерить газогенератор следует произвести инженерные расчеты, в которых будут учтены площадь сгорания и тип топлива, а также необходимая выходная мощность и режим работы.

Способ №3

Для реализации следующего способа необходимо подготовить трубку из нержавейки на 4.25 дюйма (14 сантиметров в длину) и бак на пять галлонов. Вместо трубы можно использовать старый огнетушитель.

Далее алгоритм действий выглядит следующим образом:

  • в барабане вырезается специальное отверстие для установки подготовленной трубы;
  • вырезается фланец. Для этого используется небольшой кусок стали на 1/8 дюйма. Он необходим, чтобы закрепить трубку пламени в барабане;
  • с помощью алюминиевых уголков и болтов производится крепление трубки пламени к фланцу.

В качестве прокладки можно использовать силиконовую прокладку, с помощью которой можно эффективно заделать все имеющиеся трещины и швы;

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

в баке вырезается дверца такого размера, чтобы в нее могли попасть руки для уборки старого пепла. После делается небольшая дверца (из другого бака). Фиксацию дверцы можно организовать с помощью специальных крепежей;

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Проверяем свечи накала на дизеле – все доступные способы

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

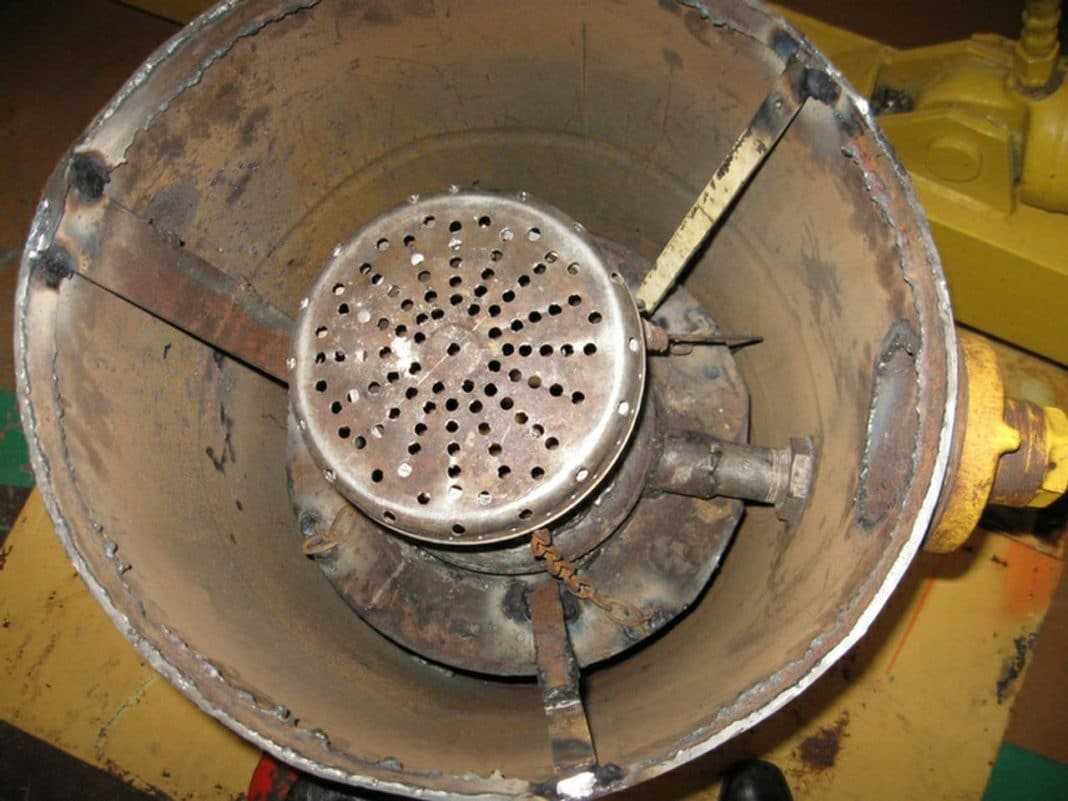

  • в качестве решетки для нижней части трубки можно использовать решетчатую часть из пароварки. Главное требование, чтобы она была выполнена из нержавейки;
  • жаровня решетки подвешивается немного ниже нижней части трубы пламени с помощью цепей;
  • все элементы устанавливаются на основу, а именно решетка, фланец, жаровая труба. Для уплотнения стыков, как упоминалось выше, должна использоваться высокотемпературная смазка;
  • для прогонки газа используется вентилятор.

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Другие схемы, которые смогут вам помочь в изготовлении газогенератора.

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Очередной образец.

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Husqvarna K 760 Cut-n-Break — от 108 482 руб.

Уникальный хускварновский бензорез режет в глубину до 400 мм. Подойдет для строителей, кто много нарезает дверных и оконных проемов

.Но и цена кусается — поэтому придется посчитать выгоду от использования такого инструмента .Но это дешевле чем использовать большую стенорезную машину — такой аппарат компактнее, и алмазные диски на него меньше и поэтому дешевле . Что касается технической стороны — все добротно, качественно и надежно. Есть функция мокрой резки. Характеристики Husqvarna K 760 Cut-n-Break

Характеристика Значение
Вес, кг. 11,1
Глубина реза, мм. 400
Скорость вращения, об./ мин. 4400
Мощность, л.с. 5
Диаметр диска, мм. 230
Диаметр посадочного места, мм. 20
Уровень шума, дБ 113
Разработка/ производство Швеция

https://youtube.com/watch?v=quy4DbOuiWM

А вот тот же ролик, но снятый в живую. Не так доступно, но зрелищно:

Как не прекращает работу газогенератор

Чтобы понимать, какая может быть польза от газогенератора в доме, нужно разобраться в его рабочем принципе, а потом и устройстве. Тогда можно будет оценить расходы на его изготовление, а основное, какой получится получить результат.

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Итак, газогенераторный газогенератор – это комплекс узлов и агрегатов, который предназначен для выделения смеси горючих газов из твёрдого топлива с целью его применения в двигателях внутреннего сгорания.

Для справки. Конструкции генераторов друг от друга отличаются все зависит от вида сжигаемого твёрдого топлива, мы будем рассматривать самую важную из них – на дровах.

Если древесину сжигать в пространстве закрытого типа, ограничивая кислородную подачу, то на выходе можно получить смесь горючих газов. Вот их список:

  • монооксид углерода (оксид углерода СО);
  • водород (Н2);
  • метан (СН4);
  • другие непредельные углеводороды (CnHm).

Примечание. В смеси присутствуют также негорючие балластные газы: двуокись углерода (углекислый газ), кислород, азот и пары воды.

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Эффектный дровяной газогенератор должен не просто генерировать горючую смесь, но и выполнить ее пригодной к применению. Благодаря этому весь цикл получения топлива для ДВС смело можно назвать инновационным процессом, состоящим из подобных этапов:

  • газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от требуемого для настоящего сжигания;
  • первичная грубая очистка: летучие частицы продуктов згорания, что вырабатывают деревянные газогенераторы после начального этапа, отделяются при помощи сухого вихревого фильтра – циклона;
  • вторичная грубая очистка: изготавливается в скруббере – очистителе, где поток горючего пропускается через воду;
  • охлаждение: газообразные, жидкие и твердые вещества с температурой до 700 ?С проходят его в воздушном либо водяном теплообменнике;
  • тонкая очистка;
  • отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в водопроводный кран, а потом — сразу в ДВС.

Рассмотреть устройство и рабочий принцип газогенератора в промышленном выполнении можно на инновационной схеме, представленной ниже:

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Полный цикл получения газа весьма непрост, так как в себя включает несколько самых разнообразных установок. Самая главная – это газогенератор, собой представляет железную колонну цилиндрической либо четырехугольной формы, имеющую сужение книзу. В колонне есть отрезки трубы для воздуха и выхода газа, а еще лючок доступа в зольник. Сверху аппарат оснащен крышкой для топливные загрузки, дымотвод к корпусу не прикрепляется, он просто отсутствует. Процесс горения и пиролиза, проходящий в середине колонны, отлично отображает схема газогенератора:

Популярные статьи  Отделка гаража внутри своими руками: материалы и видео-инструкции

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Не вдаваясь в тонкости хим. реакций, идущие в середине колонны, напомним, что на выходе из нее выходит смесь газов, вышеописанная. Только она загрязнена частичками и побочными продуктами горения и обладает большой температурой. Изучив чертежи газовых генераторов самой разной конструкции, можно заметить, что все другое оборудование предназначается для приведения газа в норму. Воздух в территорию горения подается принудительно тяговой или дутьевой машиной (обычными словами — вентилятором).

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках

Нужно сказать, что рукодельный газогенератор на дровах выполняется домашними мастерами-умельцами не такой трудной конструкции и процедура выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Вторая мировая война

Газогенераторные технологии стали обычным явлением во многих европейских странах во время Второй мировой войны, из-за ограничения и дефицита ископаемых и жидких видов топлива. В одной только Германии, к концу войны, около 500.000 автомобилей были дооборудованы газогенераторами для эксплуатации на древесном газу.

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках
Газогенераторные технологии были обычным явлением во многих европейских странах во время Второй мировой войны

На фотографии выше показан газогенераторный гражданский автомобиль времен Второй мировой войны

Было построено около 3000 «заправочных станций», где водители могли запастись дровами. Не только легковые автомобили, но и грузовые автомобили, автобусы, трактора, мотоциклы, корабли и поезда были оснащены газогенераторными установками. Даже некоторые танки были оборудованы газогенераторными установками, хотя для военных целей немцы производили жидкие синтетические топлива (сделанные из дерева или угля).

Как сделать древесный газогенератор своими руками: самоделки на дровах и опилках
К концу войны в Германии было около 500.000 газогенераторных автомобилей

В 1942 (когда технология еще не достигла пика своей популярности), насчитывалось около 73000 газогенераторных автомобилей в Швеции, во Франции 65000, 10000 в Дании, 9000 в Австрии и Норвегии, и почти 8000 в Швейцарии. В Финляндии числилось 43000 газогенератрных машин в 1944 году, из которых 30000 были автобусы и грузовые автомобили, 7000 легковые автомобили, 4000 тракторов и 600 лодок.

Газогенераторные автомобили также появилась в США и в Азии. В Австралии насчитывалось около 72000 газогенераторных автомобилей. В общей сложности более миллиона автомобилей использующих древесный газ находилось в эксплуатации во время Второй мировой войны.

После войны, когда бензин стал вновь доступен, газогенераторные технологии почти мгновенно канули в лету. В начале 1950-х годов, в Западной Германии осталось только около 20000 газогенераторов.

Как сделать своими руками

Газогенераторы, изготовленные в заводских условиях, стоят очень дорого, так что не все могут позволить себе покупку такого агрегата. Но простейший вариант газогенераторов можно смастерить самому в домашних условиях. Это обойдется не очень дорого, да и сам процесс изготовления не имеет особых сложностей. Самое главное – следует взять чертеж простейшего газогенератора. Их можно найти в интернете и распечатать.

Далее будет приведена пошаговая инструкция, которой следует руководствоваться при изготовлении генератора своими руками:

Первым делом следует смастерить корпус будущей конструкции. Его делают из листового металла. Стороны соединяют с помощью сварки. Также снизу присоединяют ножки.

Далее изготавливают бункер. Он также может быть любой формы. Для его изготовления используют малоуглеродистую сталь. Готовый бункер кладут в корпус и закрепляют там болтами. Для бункера делают крышку.

Затем в нижней части бункера устанавливают емкость, которая будет служить камерой сгорания дров. Ее можно смастерить из старого газового баллона

Внимание: Перед применением баллона необходимо заполнить его водой, так как при срезании верхней части, остатки газа могут возгораться. Верхнюю часть баллона срезают, оставшаяся часть и будет камерой сгорания

Теперь необходимо сделать воздухораспределительный коробок. Его устанавливают вне корпуса

На выходе от коробка следует установить обратный клапан. Место установки следует выбрать исходя из чертежа.

Колосник изготавливают из чугуна. Его также устанавливают исходя из используемого чертежа.

Теперь необходимо смастерить приспособления для подачи воздуха и отвода газов. Их устанавливают сверху или в нижней части устройства. Место установки определяют по чертежу. Самый последний шаг – установка дымохода.

https://youtube.com/watch?v=nM5SIWRMw8E

Газогенератор: устройство и принцип работы

Газогенератором называется устройство, преобразующее жидкое либо твердое горючее в газообразное состояние для дальнейшего сжигания его с целью получения тепла.

Варианты топлива для генерирующей установки

Работающие на мазуте или отработке агрегаты имеют более сложную конструкцию, нежели модели, использующие различные виды угля или дрова.

Поэтому чаще всего встречаются именно твердотопливные генераторы газа – благо, топлива для них доступно и дешево.

В качестве твердого топлива в газовом генераторе используют:

  • древесный, бурый и каменный уголь;
  • топливные пеллеты из древесных отходов;
  • солому, опилки и дрова;
  • торфяные брикеты, кокс;
  • лузгу семечек.

Особо бережливые хозяева собственноручно заготавливают брикеты из опилок.

Генерация газа возможна из всех этих видов горючего. Выделение энергии зависит от теплотворности разных типов топлива.

Причем тепла от сжигания сырья в газогенераторе получается больше, нежели от использования твердого топлива в котлах. Если КПД обычного дровяного котла варьируется в пределах 60–70%, то у газогенераторного комплекса показатель достигает 95%.

Но здесь надо учесть один нюанс. Котел сжигает топливо для нагрева воды, а генератор газа только производит горючее. Без нагревателя, печки или ДВС толку от самодельного газогенератора будет ноль.

Получаемый газ сразу должен использоваться – накапливать его в какой-либо емкости экономически невыгодно. Для этого придется монтировать дополнительное оборудование, зависящее от электропитания.

В советское время газогенераторы использовали даже для эксплуатации грузовиков, производимого газа вполне хватает для работы двигателя внутреннего сгорания

Популярные статьи  Инфракрасные панели отопления: виды, принцип работы, особенности установки и эксплуатации

Что происходит внутри газогенератора

В основе работы генератора газа лежит пиролиз твердого топлива, происходящий при высоких температурах и низком содержании кислорода в топке. Внутри газогенерирующего устройства одновременно протекает несколько химических реакций.

Схема промышленного газового генератора представляет собою достаточно сложную установку с множеством отдельных устройств, в каждом из которых протекает своя операция (+)

Технологически процесс генерации горючего газа делится на три последовательно совершающихся  этапа:

  1. Термическое разложение топлива. Процесс протекает в условиях дефицита кислорода, которого в реактор подается всего треть от необходимого для обычного горения.
  2. Очистка полученного газа. В циклоне (сухом вихревом фильтре) осуществляется фильтрация газового облака от летучих частиц золы.
  3. Охлаждение. Полученная газовая смесь охлаждается и подвергается дополнительной очистки от примесей.

Фактически, в блоке как такового газогенератора происходит именно первый процесс – пиролиз. Все остальное – это подготовка газовой смеси для дальнейшего сжигания.

Пиролизная камера самодельного газогенератора делится на бункер с твердым топливом (1), топливник (2) и зольник (3)

На выходе из газогенерирующей установки получается горючая смесь из оксида углерода, водорода, метана и иных углеводородов.

Также, в зависимости от используемого при пиролизе топлива, к ним прибавляются в различных количествах вода в виде пара, кислород, углекислый газ и азот. По описанному принципу функционируют и пиролизные котлы отопления, демонстрирующие высокий КПД.

Особенности работы различных преобразователей

Газогенераторы по устройству и технологии внутренних процессов бывают:

  • прямыми;
  • обращенными;
  • горизонтальными.

Различаются они точками подачи воздуха и выхода сгенерированного газа.

Прямой процесс протекает при нагнетании воздушной массы снизу и выходом горючей смеси вверху конструкции.

Обращенный вариант подразумевает подачу кислорода напрямую в зону окисления. При этом она в газогенерирующем устройстве является самой горячей.

Самостоятельно сделать в нее впрыск достаточно сложно, поэтому такой принцип работы применяется только в промышленных установках.

При прямом газогенераторном процессе на выходе образуется большой объем смол и влаги, обращенный слишком сложен в реализации своими руками, а у горизонтального – пониженная производительность, но предельно простая конструкция (+)

В горизонтальном газогенераторе выходной патрубок с газом расположен сразу над колосником в зоне совмещения реакций окисления и восстановления. Эта конструкция самая простая в самостоятельном исполнении.

Как это работает

Для того, чтобы добыть природный газ, не обязательно искать месторождение и открывать скважину, можно воспользоваться пиролизным котлом. Это особый вид котельного оборудования, где топливо сгорает при минимальном доступе кислорода, распадаясь на древесный остаток (уголь) и горючий газ (пропилен и этилен).

Учитывая то, что одновременно с топливом происходит процесс сгорания пиролизных газов, эффективность котла увеличивается в 1,5-2 раза при одинаковом с обычным котлом расходе топлива.

На схеме видно, по какому принципу работает пиролизный котел и как идет процесс образования горючего (древесного) газа.

Являясь уже, по сути, газогенераторным оборудованием, такой котел выполняет ряд задач, а именно:

  1. Производит низкомолекудярные олефины в результате сгорания дров и входящей в их состав целлюлозы.
  2. Очищает олефины от всех сторонних примесей, в результате чего получается чистый горючий газ.
  3. Охлаждает газы за счет уменьшения количества энергии при окончательном сгорании топлива.

Пиролизный котел всегда разделен на 2 камеры, в одной из которых сгорает основное топливо при минимальном доступе кислорода, во вторую поступают выработанные газы и при подкачке воздуха происходит их сгорание.

Подобная оптимизация процесса сгорания позволяет решить сразу 2 ключевых задачи – увеличение коэффициента полезного действия котла и возможность организовать водонагревательный котел за счет соединения с водяной рубашкой.

Процесс пиролиза обеспечивает полное сгорание топлива с максимальной отдачей тепла, что на выходе дает более 35% экономии расходов.

Газогенераторный котел на дровах вполне можно сделать и своими руками, но перед этим необходимо понять принцип его работы, устройство камер внутреннего сгорания и технику безопасности, чтобы исключить малейшие нарушения технологии.

Материалы для создания газогенератора

Для изготовления древесного газогенератора потребуется много материалов. Прежде, чем начинать работу по его созданию, следует тщательно подготовить все необходимое:

  • металл для основных узлов устройства. Он должен быть способен выдержать высокую температуру;
  • сварочный аппарат и электроды;
  • колосник;
  • рессора для крышки;
  • жаропрочные прокладки для люков и соединения отдельных частей агрегата.

Перед тем, как приступить к производству самодельного газогенератора следует определиться, как вы его будете использовать: для транспорта или для дома. В первом случае приоритетными являются малые размеры и небольшой вес.

В качестве основного материала для создания автомобильного газогенератора лучше всего применять нержавеющую сталь. Несмотря на высокую стоимость, она обладает такими преимуществами, как прочность и легкость.

Для дома можно изготовить большое устройство. Для его создания можно использовать и подручные или бывшие в употреблении материалы, стоимость которых относительно невысокая, да и достать их намного проще.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
