Схема обвязки бойлера косвенного нагрева + правила его установки и подключения

Содержание

Материалы и инструменты

Материалы:

  • Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
  • Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

  • Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
  • Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
  • Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

  • газовый ключ;
  • гаечные ключи различных диаметров;
  • ключ разводной;
  • строительный уровень;
  • перфоратор, отвёртки, шуруповёрт;
  • минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

  1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
  2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
  3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
  4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
  5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
  6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Порядок подключения

После подбора наиболее подходящей схемы необходимо подобрать оборудование. Помимо основных устройств также потребуются распределительные гребенки, шаровые краны, вентили, обратный либо трехходовой клапаны.

Подключение производится в такой последовательности:

  1. Подготовка места установки (стена, пол).
  2. Устройство разводки, обозначение соответствующими цветами выводов под холодную/горячую воду.
  3. Сборка тройников и клапана давления. Соединения закрепляются клеем-герметиком.
  4. Монтаж кранов на горячую и холодную воду.
  5. Подключение к электросети, установка автоматики и термодатчика.
  6. Выбор режима работы.
  7. Проверка подключения.

Такой порядок действий является общим и подходит для большинства моделей бойлеров.

Виды бойлеров

Принципиально водонагреватели косвенного нагрева разделяются на две категории: с блоком управления и без него. Первая категория применяется при подключении к котлам без автоматики управления.

Они оснащены датчиком температуры воды и автоматикой, перекрывающей поступление коды из котла в змеевик если потребуется.

Подключая такие установки потребуется лишь присоединить подающий трубопровод и обратку, подвести охлаждённую воду, распределяющий коллектор к верхнему подключению. Затем необходимо наполнить бак водой и начинать её нагрев. Водонагреватели без управления подключают к котлам с автоматикой.

Устанавливая бойлер нужно вмонтировать температурный датчик в специальное отверстие в корпусе и подключить к агрегату. Затем бойлер обвязывают. Такие бойлеры можно подключать и к котлам без автоматики, но для этого нужно применять особые схемы.

Схема обвязки бойлера косвенного нагрева + правила его установки и подключенияФото: astana.pulscen.kz

Вода в бойлере достигает более низкой температуры, чем вода в змеевике, поэтому если котёл работает в режиме слабого нагрева, то вода в баке не будет горячей.

Чтобы избавиться от этой проблемы, придумали комбинированные бойлеры, в которых помимо змеевика есть электрический нагревательный элемент. ТЭН доводит температуру воды до требуемой.

Этот вид бойлера удобно применять в связке с котлом на твёрдом топливе, так как вода будет тёплой, даже после полного сгорания топлива. Также возможно установка нескольких змеевиков в бак – это помогает сократить время нагрева. Для этого цели можно применять теплоизолированные модели.

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от «О»-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой «теплый пол».

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

Выбор системы

При выборе бойлера стоит обратить внимание на такие критерии

Объем и способ установки

В зависимости от объема и расположения, водонагреватели делятся на:

  • Напольные. Бак имеет большие размеры, его предусмотрительно устанавливают на опорные элементы. Объем напольного водонагревателя может быть от 200 до 1500 литров.
  • Настенные. Небольшие бойлеры устанавливаются рядом с отопительным котлом на крепежные кронштейны. Объем настенных БКН от 30 до 200 литров.

Схема обвязки бойлера косвенного нагрева + правила его установки и подключения

Мощность теплообменника

Выбирается данный параметр, исходя из того, будет ли подключаться к данному оборудованию система отопления, сколько человек проживает в семье. Выбор мощности устройства зависит также от площади дома и от количества точек водозабора.

Размер и форма устройства

Выбор размеров бака БКН зависит от следующих факторов:

  • Полезный расход жидкости.
  • Число подключенных потребителей.
  • Количество установленных сантехнических приборов (смесители, ванна, унитаз)

Схема обвязки бойлера косвенного нагрева + правила его установки и подключения

Советы:

  • Для расчета необходимого объема бака учитывайте расход воды на одного человека — до 90 литров. Следует учесть и тот факт, что расход теплоносителя (воды) не должен превышать 35-38% от общего объема воды, проходящей через котел.
  • Поскольку мощность БКН ограничена, то в некоторых случаях возможно придется использовать несколько нагревательных баков, например: один — для отопления, другой — для бесперебойной подачи горячей воды.
  • Некоторые модели бойлера оснащены ТЭНами, что позволяет в теплое время года использовать эти устройства в качестве обычного электрического водонагревателя накопительного типа.

Схема обвязки бойлера косвенного нагрева + правила его установки и подключения

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

  • L — длина трубы (м);
  • d — сечение трубы (м);
  • ∆Т — разность температур нагретой и холодной воды (оC);
  • P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л Мощность оборудования, кВт Длина теплообменника, м Диаметр резервуара бойлера, м Диаметр витка, м Количество витков
200 30 15 0,5 0,4 12
150 22,5 11 0,5 0,4 9
100 15 7,5 0,4 0,3 8
50 7,5 4 0,4 0,3 5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

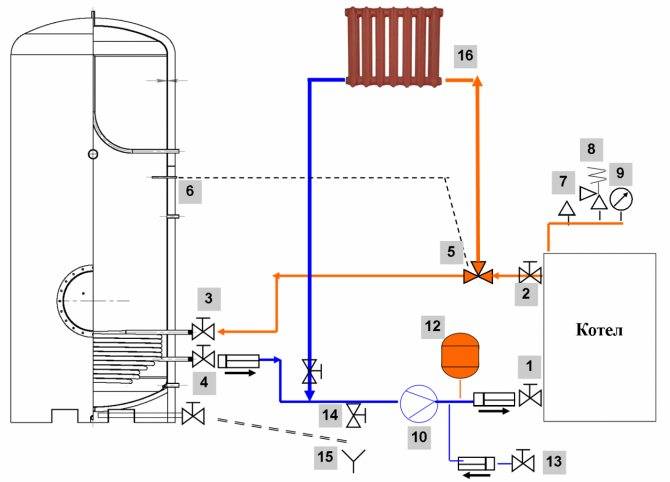

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

  • правильно выбрать место установки – как можно ближе к котлу;
  • обеспечить ровную поверхность для монтажа бойлера;
  • для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
  • оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
  • для защиты от противотока на трубах подачи воды установить обратные клапаны;
  • улучшить качество воды путем врезки фильтров;
  • грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Схема обвязки бойлера косвенного нагрева + правила его установки и подключения
Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

  • Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
  • Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
  • После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
  • Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
  • Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
  • Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
  • Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
  • Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Подсоединение агрегата БКН к котлу с одним контуром

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д

Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки

Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

Схема бойлера, включенного в систему рециркуляции

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат

Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет

Подключение бойлера к котлу с применением трёхходового клапана

Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Термостат бойлера

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Схема установки бойлера в системе с двумя циркуляционными насосами

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка
