Возможность реализации совместного подключения

Спроектировать обычное потребляющее газ отопление не так-то просто. То есть создать рабочую схему легко, а вот чтобы ее одобрили — проблематично. Ситуация с электрокотлами менее плачевна по затратам средств, времени и проблем с получением одобряющих процедуру бумаг.

А тут объединение 2 разнотопливных агрегатов. Казалось бы, не оберешься проблем и будешь ходить по инстанциям буквально годами, за разрешительными документами. Но это не так.

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работОграничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако согласовать такой проект в газовой службе все-же необходимо и получить разрешение, если по использованию электроэнергии вы превышаете установленный лимит в суммарной мощности оборудования

На самом деле, к таким схемам строительные нормативы вполне благосклонны. Если быть точнее, никаких запретов нет.

Приборы учета энергии и расхода топлива разные. Потребление ресурсов не превышено, взрывоопасной ситуации не спровоцировано — устанавливайте котлы, соблюдая стандартные нормы, инструкции по монтажу каждого. Никаких проблем возникнуть не должно.

Напоминаем, что установку газовых котлов следует выполнять в соответствии с СП 402.1325800.2018 (причем этот документ носит обязательный, а не рекомендательный характер).

Нюансы врезки в трубопровод

К системе отопления бойлер подключается с использованием любых труб: стальных, металлопластиковых, РР.

Выбор зависит от бюджета и температуры теплоносителя. К примеру, в котлах на твердом топливе температура практически не регулируется, бывают случаи, когда она возрастает до 100°С. Потому в таком случае рекомендуется монтаж стальных труб.

Врезка в РР-трубопровод

РР-трубы отличаются простотой монтажа. Для устройства трубопровода требуется лишь паяльник и специальные ножницы для нарезки участков нужной длины. После установления точки врезки, в трубопроводе вырезается участок, протяженность которого равна длине тройника за вычетом 10 мм в каждую сторону.

Фитинг и труба разогреваются паяльником до требуемого состояния и соединяются. Прокрутка в любую сторону не допускается, так как это может привести к нарушению герметичности соединения.

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

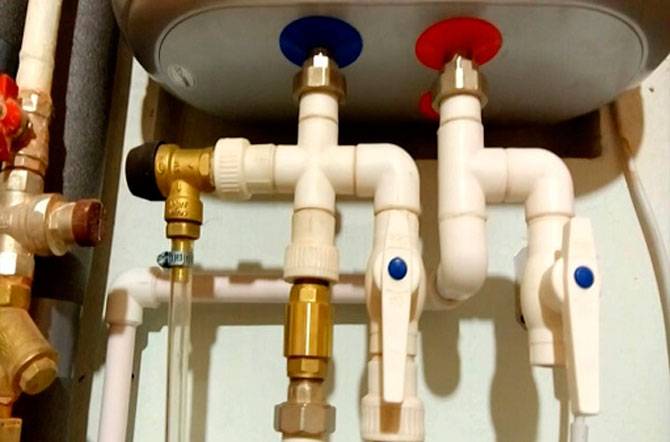

Подключение бойлера к РР-трубопроводу

Соединяя уголки и участки труб различной длины, производится их подвод к патрубкам бойлера. На конце участка впаивается резьбовая муфта, окончательно соединяется вся магистраль.

Врезка в стальной трубопровод

Подключение БКН к стальному трубопроводу возможно без сварки — с помощью хомута и специального переходника типа «вампир» с отверстием в корпусе.

Поверх заранее подготовленного и очищенного участка врезки устанавливается хомут совместно с термостойкой прокладкой, затягиваются болты. Подача воды перекрывается, остатки ее удаляются с участка врезки.

Сквозь отверстие в хомуте участок трубы просверливается дрелью, накручивается вентиль. Далее осуществляется обвязка БКН по выбранной схеме.

Врезка в металлопластиковый трубопровод

Вариант отличается простотой и надежностью, применяется для подключения БКН к двухконтурному котлу.  Для соединения узлов используются обжимные фитинги, а для создания отводов и поворотов труба просто сгибается под требуемым углом.

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

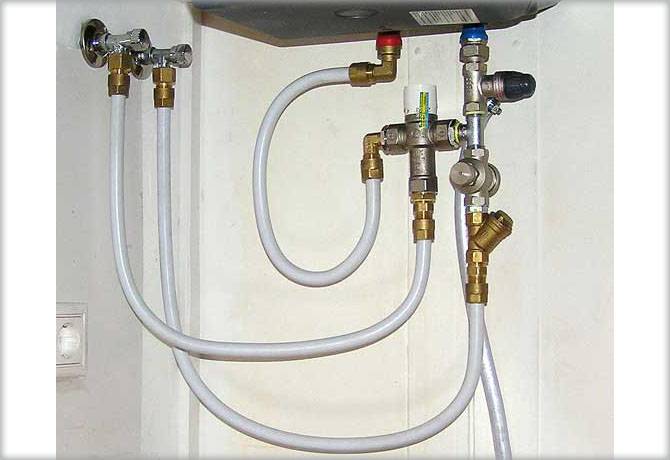

Врезка при помощи металлопластиковых труб

Перед обвязкой бойлера вырезается труба требуемого сечения и длины. Затем выбирается место врезки с учетом длины тройника и части занятой под соединение трубы.

Для устройства отверстия используются специальные ножницы. С тройника удаляются гайки и накручиваются на разные концы трубы. Для развальцовки применяется отвертка либо специальный калибратор. После вставки тройника кольца сдвигаются, гайки зажимаются ключом.

Вместо тройников допускается использование фитингов для труб, но для их установки нужна дополнительная опрессовка.

Схемы и особенности подключения

Подключение косвенника может осуществляться по двум принципиальным схемам:

  • В первой схеме контур водоснабжения будет для системы приоритетным;
  • Во второй схеме нагрев воды осуществляется в соответствии с рабочим режимом отопительного оборудования.

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в отопительный контур.

Вторая схема обвязки бойлера косвенного нагрева не делает отличий между отоплением и водоснабжением, поэтому на последнее отдается лишь определенная часть теплоносителя. Соответственно, просадка теплоотдачи радиаторов не наблюдается, но вода в бойлере нагревается намного медленнее, чем в предыдущем случае.

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

Устанавливая водонагреватель косвенного типа, предпочтение лучше будет отдать первой схеме – она обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность отопления в таком случае практически не ухудшится – для поддержания температурного режима теплоноситель отводится из отопительного контура примерно на 5 минут, а для полного нагрева всего бака потребуется около получаса времени.

Конечно, указанные цифры весьма приблизительны – скорость прогрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно – если мощность отопительного оборудования превышает необходимый уровень хотя бы на четверть, то для нагрева воды будет требоваться очень мало времени, и эти затраты не скажутся на эффективности отопления. В любом случае, перед тем, как подключить бак косвенного нагрева к котлу, нужно продумать все аспекты и рассчитать эффективность будущей системы.

Как подключить электрический котёл к отоплению?

Как подключить электрический котёл к простой (с одной веткой радиаторов) системе отопления, в общем-то, я уже показал на предыдущей схеме. Ваша задачи лишь выбрать обвязку, соответствующую вашему котлу.

На следующей схеме показано, как подключить электрический котёл к системе, состоящей из нескольких контуров:

В эту схему можно добавлять ветки радиаторов, нужно лишь применить коллектор с соответствующим числом патрубков. Можно также вместо любой радиаторной ветки подключить к коллектору водяной тёплый пол. Ну и, как всегда, радиаторная разводка не обязательно однотрубная, а — любая, какая вам больше нравится, либо в каждой ветке своя.

Популярные статьи  Скворечник для птиц своими руками: схемы и пошаговые фото инструкции

Как подключить аппарат для котла с двумя контурами

Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.

Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа

Схема подключения

Схема подключения зависит от типа резервуара:

Устройство прямого нагрева

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.

Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.

Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.

Косвенного и комбинированного нагрева

Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.

За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.

При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.

Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.

Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

  • рулетка, карандаш, мел;
  • перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
  • разводные и гаечные ключи (рекомендуются модели с трещотками);
  • набор отвёрток;
  • пассатижи;
  • кусачки;
  • средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
  • герметики;
  • запорная арматура, тройники;
  • фитинги;
  • трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Поэтапный монтаж и контроль качества

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

  1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
  2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

  1. Размещение ёмкости на стене либо на полу.
  2. Врезка в водопровод.
  3. Установка клапанов избыточного давления по ходу воды.
  4. Установка расширительного резервуара.
  5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
  6. Включение оборудования в сеть, проверка работы.

Как устроен бойлер косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда теплообменники традиционно строят по принципу «труба в трубе», а в данном случае элементами теплового обмена являются сосуд и трубчатый змеевик. Накопительный сосуд исполняет роль наружной «трубы», внутри которой размещается «труба» внутренняя или змеевик.

 Подготовка санитарной воды в бойлере косвенного нагрева производится без прямого использования электроэнергии, газа, твердого или жидкого топлива. Воду для гигиенических процедур в бойлере косвенного нагрева производит теплоноситель, подогреваемый котлом.Бойлер подключают к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель прежде чем дальше попасть в приборы отопления. Чаще всего бойлеры косвенного нагрева оборудуют теплообменниками в виде змеевиков. Особенно характерно это решение для самодельных конструкций. Змеевик, по которому протекает теплоноситель, просто устанавливают внутри емкости.

Нагретая им вода для бытовых нужд постоянно находится в этом виде накопительного водонагревателя. В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, опустошенный газовый баллон, обычный бойлер. Сложность заключается вовсе не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширяющейся при нагреве жидкости

В установке собственной группы безопасности нет необходимости. Избыток давления устранит общий для отопления предохранительный клапан. А вот воздухоотводчик совсем не помешает, потому что внутри отдельной от системы емкости будет закипать вода.

Через трубчатый змеевик пропускается теплоноситель отопительной системы, а внутренняя область сосуда заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, греют холодную воду в сосуде.

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

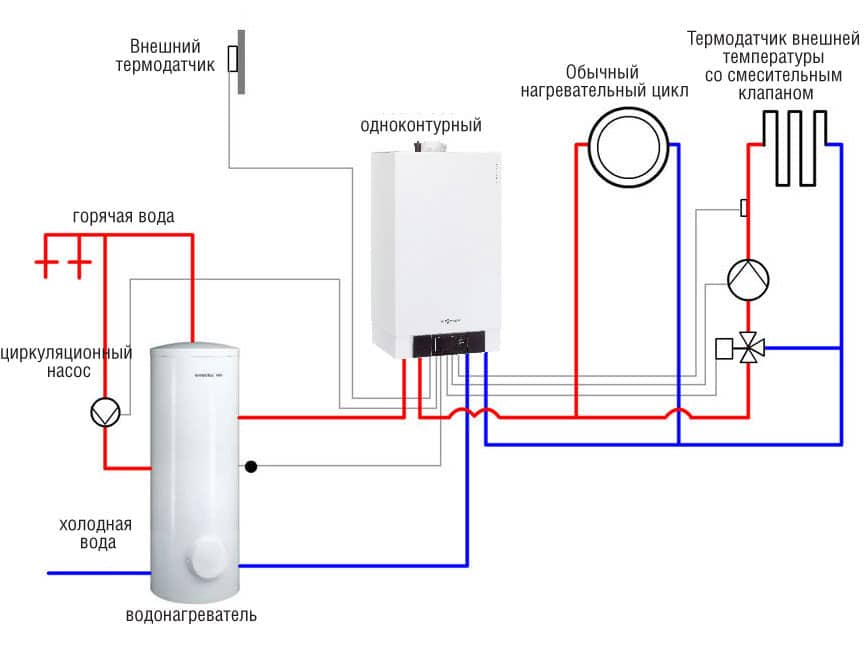

Примерно так выглядит традиционная схема подключения бойлера косвенного нагрева. В данном случае прибор работает в паре с отопительным котлом

Схема бойлера косвенного нагрева обычно делается по технологии противотока двух сред, разных по температурному уровню. Другими словами, если выход подогреваемой воды предусмотрен в нижней части ёмкости, а патрубок подпитки холодной водой находится выше, в этом случае подача теплоносителя в змеевик осуществляется на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды меняются местами. На практике чаще встречаются схемы с верхним выходом нагретой воды.

Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ
С целью снижения тепловых потерь сделанный своими руками бойлер косвенного нагрева следует обязательно изолировать. Хороший изолятор тепла – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и прилегающая к нему обвязка трубопроводами подлежат тепловой изоляции.

Разумно монтировать систему в непосредственной близости от котла системы отопления. Такой подход обеспечит меньше затрат на монтаж оборудования, а потери тепла на пути от системы отопления к бойлеру косвенного нагрева будут существенно снижены.

Материалы и инструменты

Материалы:

  • Трубы, запорная арматура, обратные клапаны — к ним не предъявляется особых требований: используйте те же материалы, что и для работы с ГВС или системами отопления.
  • Расширительный бачок — на систему бытового водоснабжения требуется отдельный, служит для предотвращения резких перепадов давления при открытии/закрытии кранов.
Популярные статьи  Решили сделать светящиеся стены: выглядит круто, а мужу не нравится!

Внимание! Бачок должен быть предназначен для использования с горячей водой, обычно подобные устройства обозначаются специальной маркировкой. Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос

Циркуляционный насос — в контур теплообмена с водонагревателем, как правило, устанавливается отдельный насос.

Кроме того, в системах ГВС с рециркуляцией, требуется отдельный насос для циркуляции воды в контуре ГВС.

Это избавит от необходимости ждать поступления горячей воды по трубам большой длины от места установки водонагревателя: вода сразу будет горячей.

  • Провода и мелкая электрическая обвязка — если планируется подключение термостата водонагревателя к автоматике котла.
  • Крепёж — особенно в случае настенной установки, также для закрепления труб и насосов.
  • Стандартный сантехнический набор герметиков, уплотнителей, прокладок.

Инструмент:

  • газовый ключ;
  • гаечные ключи различных диаметров;
  • ключ разводной;
  • строительный уровень;
  • перфоратор, отвёртки, шуруповёрт;
  • минимальный набор электрика: нож, кусачки, изолента, тестер фазы.

Процесс монтажа: как подключить

В идеале бойлер должен находиться как можно ближе к котлу отопления для минимизации теплопотерь.

Подача холодной воды всегда осуществляется в нижний патрубок бойлера, а забор горячей — из верхнего.

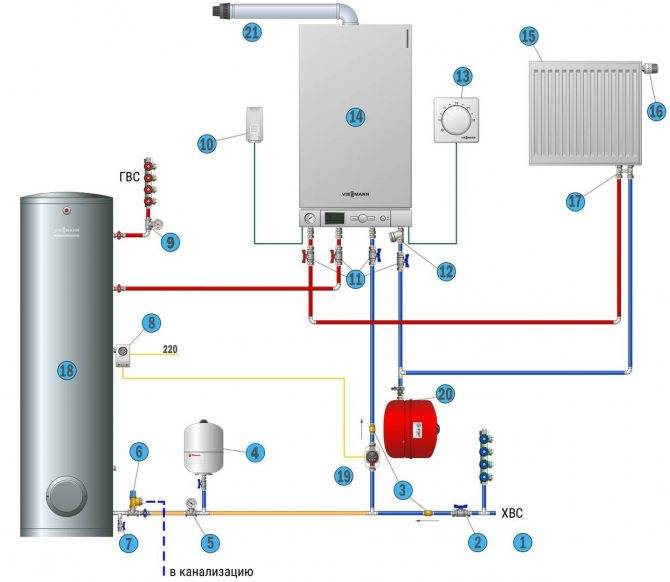

  1. Выберите место размещения водонагревателя так, чтобы не мешал и был удобен в обслуживании. Монтируете кронштейны, подставки, закрепляете его на них.
  2. Подключаетесь к сети ХВС: делаете отвод, ставите запорный кран и фильтр грубой очистки.
  3. Через тройник отводите линию ХВС к потребителям, второй выход подключаете к бойлеру через предохранительный клапан.
  4. Подключаете к бойлеру линию ГВС в доме, не забывая про расширительный бачок на ней. Кроме того, ставите краны-байпасы, чтобы можно было отключить его от контура на время обслуживания.
  5. Теперь подключаете бойлер к газовому котлу по одной из приведённых схем. Не забудьте отключить котёл и перекрыть систему перед подключением!
  6. Подключите электронику, датчики, насосы согласно инструкции.

Запуск и проверка

После монтажа в первую очередь необходимо подключить и заполнить бойлер холодной водой. Убедитесь, что из системы удалены все воздушные пробки, а бойлер заполнен полностью, чтобы не привести к его перегреву.

Когда бойлер заполнен, выставляете желаемую температуру с помощью автоматики. Запускаете котёл, открываете подачу теплоносителя из системы отопления к бойлеру.

Когда система выйдет на рабочий режим, убедитесь, что предохранительный клапан (обычно настроен на 8 бар) не подтекает, т. е. в системе нет избыточного давления. А также следует проверить все соединения, уплотнители и краны на предмет протечек.

Регулярное обслуживание — залог долговечности горячего водоснабжения

Установленный бойлер требует периодического обслуживания. Выполняя эти несложные действия, вы обеспечите себе много лет надёжного и бесперебойного водоснабжения:

  • Не перегревайте водонагреватель. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака.
  • Контролируйте давление. Осматривайте предохранительные клапаны раз в месяц, а также убедитесь, что давление в системе водоснабжения не ниже и не выше рекомендуемых в инструкции значений.
  • Регулярно заменяйте магниевый анод. Это устройство «притягивает» к себе ионы металлов, растворённые в воде. Если анод разрушен, то агрессивная среда может привести к коррозии стенок бойлера и выходу его из строя. В зависимости от рекомендаций производителя, магниевый анод меняется каждые полгода, или раз в 2–10 лет.

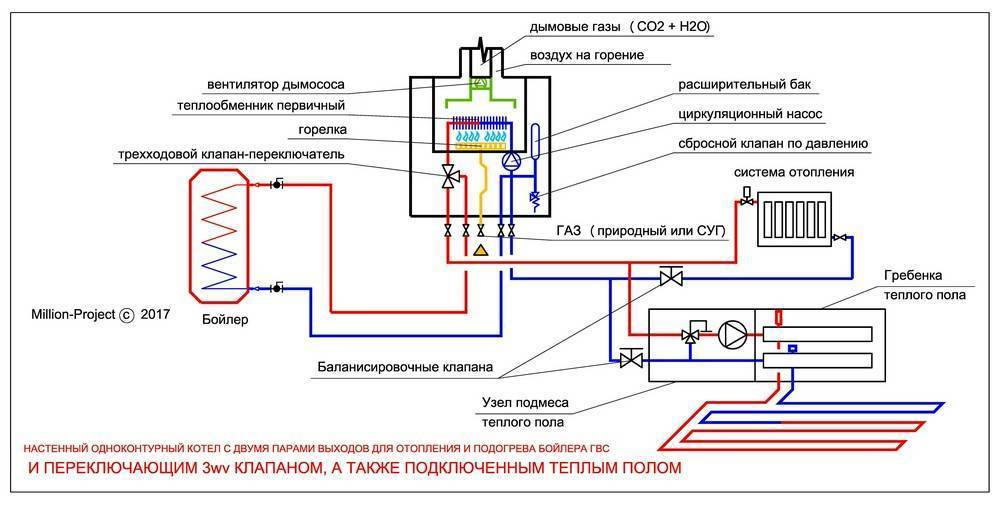

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Популярные статьи  Штукатурка стен без маяков своими руками: пошаговая инструкция по выравниванию

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Монтаж бойлера на стену

  • Перед монтажом необходимо ознакомиться с особенностями установки. Каждая модель может иметь индивидуальные рекомендации, соблюдение которых обеспечит функциональность оборудования и длительный срок использования.
  • Водопроводные трубы должны быть в удовлетворительном состоянии. Гнилые и ржавые подлежат замене, так как в процессе эксплуатации создадут немало проблем здоровью людей и работе техники.
  • Отключить подачу воды и электричества.
  • Сделать разметку на стене в местах крепления.
  • Выполнить монтаж крепёжной арматуры.
  • С помощью навесных отверстий на корпусе водонагревателя установить его на крепежи.
  • Выполнить врезку в водопроводную систему.
  • Установить блок питания и автомата для бойлера.
  • Наполнить резервуар водой, и проконтролировать отсутствие течи.
  • Подключить к элементу питания и запустить работу прибора, выставив термостат на необходимый режим.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

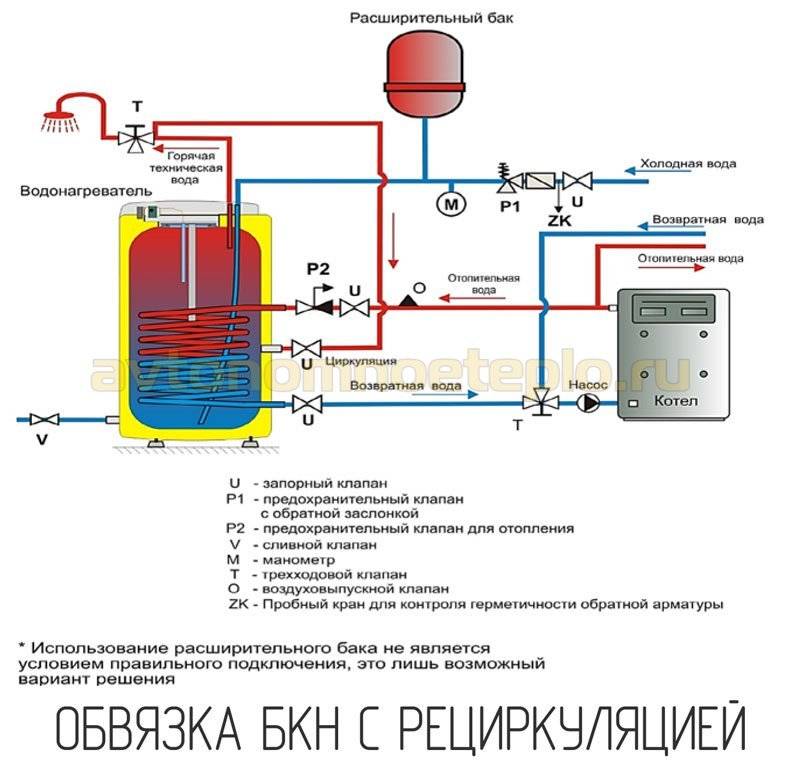

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
