Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Содержание

Рекомендации по коммуникации проводов

Зачастую качественный и надежный контакт зависит не только от применяемых клеммников, но и от тех манипуляций, которые нужно совершить для его установки:

  • зачищать провода нужно делать с использованием специализированного инструмента, который обеспечит наиболее полную очистку, не повреждая саму жилу;
  • оксидная пленка должна быть обязательно снята с провода;
  • при многопроволочных проводах, подбор гильзы должен быть правильным;
  • провод в клемму следует заводить, до самого изоляционного слоя;
  • прочность созданного соединения нужно обязательно проверить;
  • при монтаже нужно иметь запас кабеля;

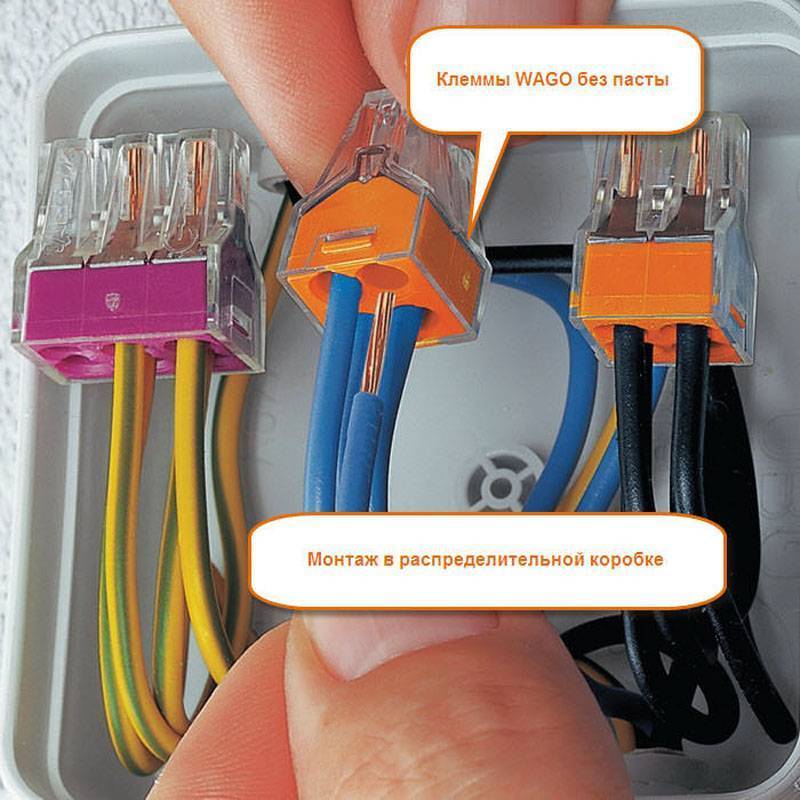

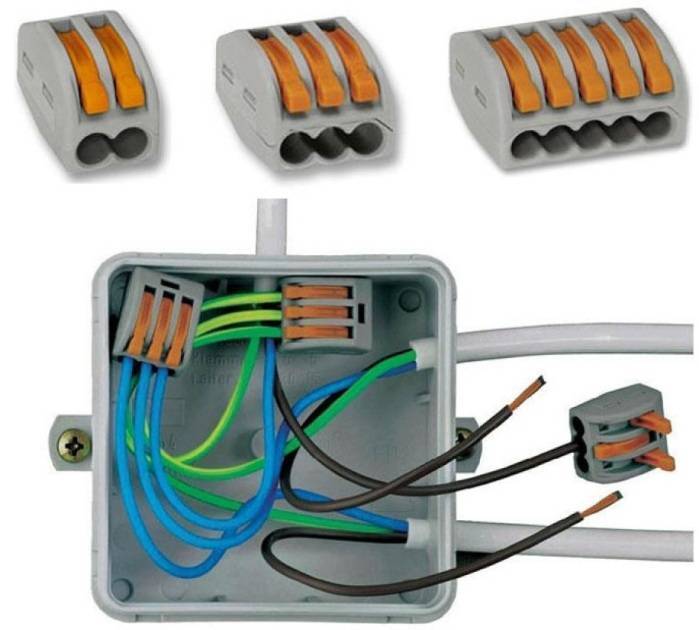

  • клеммники в распределительной коробке (рис. 11) должны быть, как можно дальше разведены друг от друга.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям
Рис. 11. Клеммники в распределительной коробке

Как отличить оригинал от подделки

Нередко бывает так, что потребитель покупает дешёвые зажимники, похожие на изделия известных производителей, после их монтажа электрические цепи выходят из строя. Это говорит о том, что были приобретены подделки.

Отличить подделку от оригинала можно следующим образом:

  1. На торце изделия должна быть нанесена маркировка Wago. Если таковая отсутствует, то это китайский или другой страны фальсификат.
  2. Оригинальные детали имеют ярко выраженную окраску. Подделки обычно окрашены в тёмные, серые тона.
  3. На задней стороне СК фирма указывает длину зачистки проводов и схему, как подключить провода. Подделки таких надписей не имеют.
  4. Сбоку на корпусе оригинального изделия указываются номинальные значения силы тока и напряжения. На китайском клеммнике упоминается только величина напряжения.
  5. При осмотре зажимного устройства видна разница между оригиналом и фальсификатом. Немецкие детали сделаны из более толстого металла.
  6. Основной фактор определения подделки – это её дешевизна.

Быстрозажимные соединители совершили маленькую революцию в сфере монтажа электропроводки. Лёгкость и простата соединений проводных элементов с помощью безвинтовых клеммников значительно облегчает труд электротехников. При больших объёмах работ применение СК может принести существенный экономический эффект.

Критерии выбора клеммников для соединения проводов

Выполняя самостоятельно монтаж электропроводки в частном доме или квартире, лучше отдать предпочтение самозажимным, чем винтовым клеммам. Для правильного их выбора стоит заранее просчитать количество проводов в каждом соединении, диаметр жил. Имеет значение и жесткость провода. Для гибких кабелей выбираем многоразовые клеммники, в которых зажим производится вручную специальной лапкой. Стоимость их выше. Для одножильных подойдут одноразовые соединители, но тут играет роль материал изготовления кабеля.

Важно знать! Одноразовые клеммы для алюминиевых жил имеют серый или черный цвет, а внутри находится графитовая смазка. Для меди выпускаются соединители из прозрачного пластика без наполнения

Если планируется совмещение меди и алюминия, используют многоразовые изделия.
Для проводов с большим сечением используют такие клеммники, называемые среди электромонтеров «орехами»

Несколько слов для противников клеммников Wago

Тем, кто говорит о недолговечности подобных клеммников, можно сказать следующее. Достаточно сравнить винтовые клеммники с самозажимными. Вторые значительно проще в монтаже и экономят очень много времени. Но это не главное. Любой винтовой зажим ослабевает по причине того, что при малейшем нагреве провода окисел на его поверхности сгорает, уменьшив сечение. Это приведёт к ещё большему нагреву − и так по кругу. Поэтому винтовые клеммники необходимо протягивать как минимум раз в год, а лучше чаще.

ФОТО: torg-electro.ruТакие клеммники придётся периодически протягивать во избежание нагрева

Теперь − что касается Wago. Прижимные пружины этих клеммников оказывают постоянное давление на провод, а значит, даже при обгорании окисла контакт не ослабнет.

Клеммные колодки пружинного типа

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

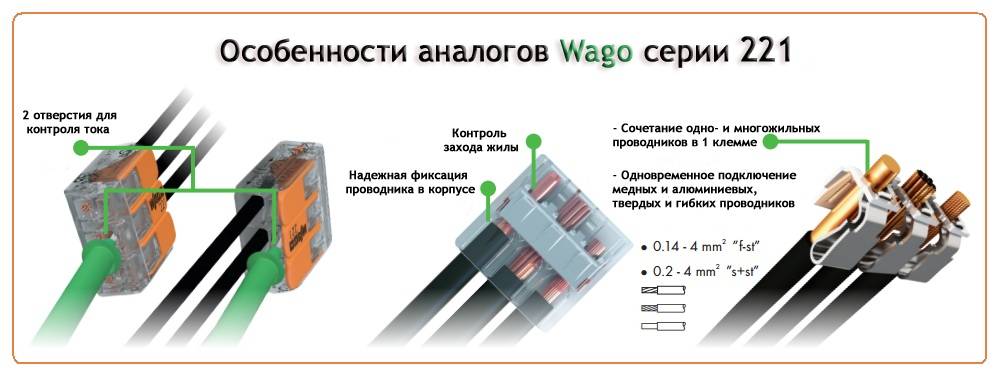

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:

  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

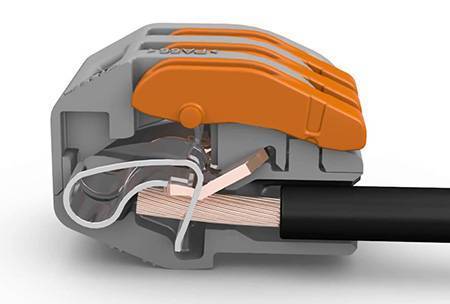

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

модель WAGO

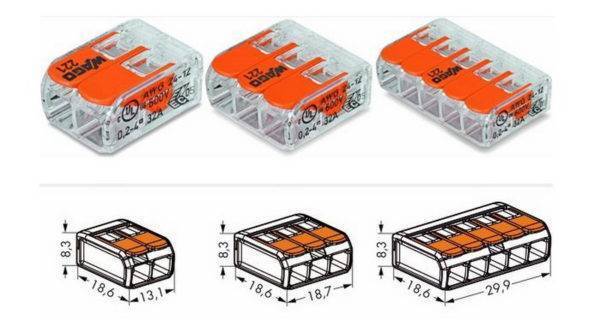

WAGO способны соединять 2-8 проводников с диаметром 0,5-4мм2. Они рассчитаны на напряжение номинальное 220В и ток 32А.

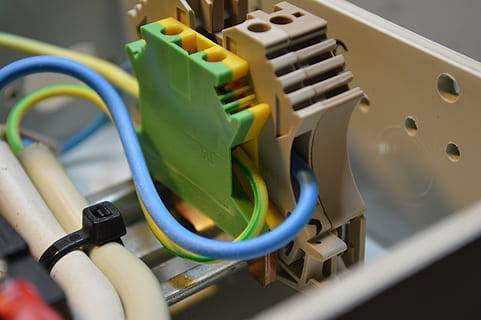

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например – машиностроительная, железнодорожная промышленность).

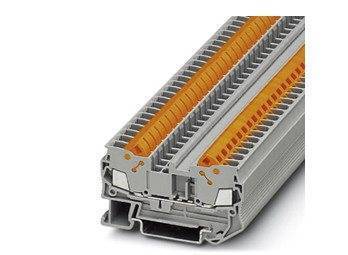

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:

  1. Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13мм.
  2. Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:

  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.
  12. Распределение потенциала (при необходимости) используя перемычки.

К недостаткам можно отнести не высокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

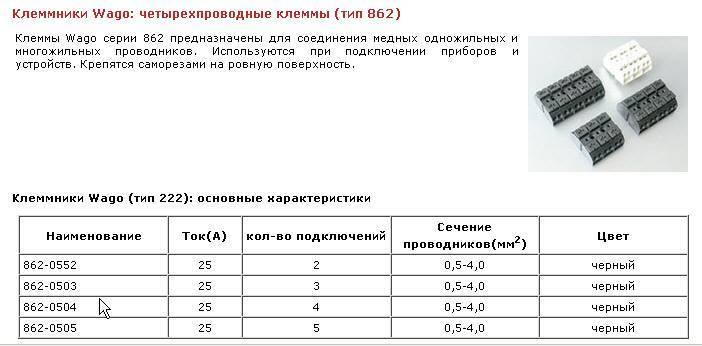

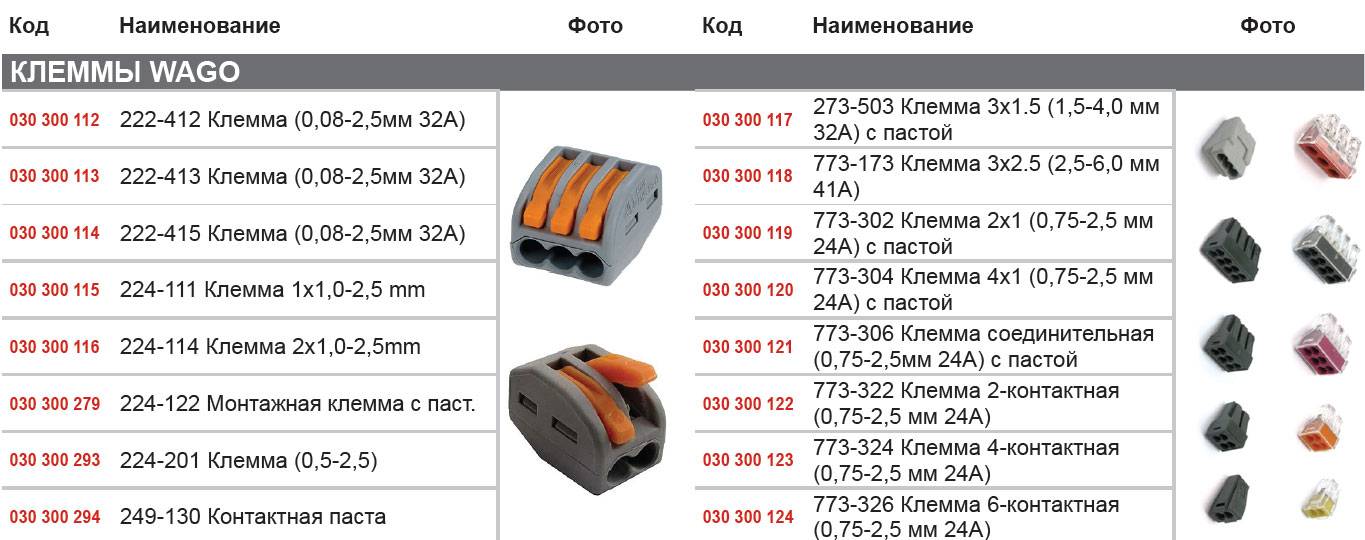

Таблица:

Изготовитель Тип Характеристики Цена,руб
WAGO 222-412 2х0,08 – 4мм2, 32А, медь 15,80
WAGO 222-415 5х0,08 – 4мм2, 32А, медь 31,50
WAGO 273-248  8х0.5-2.5 мм2, 24А, медь/алюминий с пастой Alu-Plus 21,70
WAGO 273-503 3х1,5-4 мм2, 32-24А. медь/алюминий 34,10
Phoenixcontact  ST 1,5 – 3031076  Проходная, 0,08-1,5мм2, AWG 28 – 16, Ширина: 4,2 мм, 17,5 А 22.97
Phoenixcontact  SP 2,5/ 1-L 3043019 Вставные,1 полюс , 0,08 мм2 – 4 мм2, AWG: 28 – 12, Ширина: 5,2 мм, Высота: 39 мм,24А 91.59

Причины неисправности и главные элементы

Поломка проводов – распространенное явление и чаще всего приходит неожиданно. Наиболее популярные проблемы:

  • Плохой контакт с различным оборудованием;
  • Кратковременное пропадание света;
  • Сильное тепловыделение в некоторых участках.

Чтобы предотвратить поломку, необходимо своевременно обнаружить проблему и предпринять соответствующие меры по ее устранению. Для фиксации лучше всего использовать клеммники, так как они способны обеспечить человека надежно и долговечно. Кроме того, они просты в монтаже, что позволит использовать их в домашних условиях без особых проблем.

Сегодня в магазинах встречаются сотни разновидностей топовых компанией, которые отличаются ценой и техническими параметрами. Но кроме этого, различие может заключаться в способе фиксации.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Все клеммы состоят из двух элементов:

  • Пластмассового корпуса, который выполнен в виде ячеек;
  • Латунного патрубка, который обладает резьбовым отверстием с двух сторон.
Популярные статьи  Мебель в СССР: как были обставлены советские квартиры?

Когда происходит фиксация кабеля, то человеку важно помнить о том, что патрубок может отличаться диаметром, особенно, если планируется соединять толстые провода. Поэтому сначала необходимо правильно подобрать размер

Такой монтаж может использоваться в любой сфере: от домашнего хозяйства до ремонта проводки автомобилей, что делает изделие универсальным. Чаще всего элемент используют при соединении лампы с коротким проводником.

Важно знать и отрицательные стороны такой фиксации:

  • Самозажимные варианты рассчитаны на эксплуатацию конкретных кабелей. Они не подойдут для соединения элементов, у которых повышено сечение.
  • Если человек купил одноразовые клеммники, то следует помнить, что их нельзя использовать для фиксации гибких проводов, так как они не предназначены для этого.
  • Также стоит понимать, что продукт боится воздействия высоких температур. Если он будет постоянно эксплуатироваться в такой среде, то со временем пружина ослабнет, отчего уменьшится контактное давление, а плотность соединения потеряется.
  • Клеммы обеспечивают хорошую фиксацию, но если есть возможность и опыт для проведения пайки, то лучше сделать ее, так будет гораздо надежнее.

Главным достоинством элемента является возможность соединения медных и алюминиевых проводов. Кроме того, используя клеммники, шанс окисления контактов уменьшается в разы. Это стало возможным благодаря тому, что винт настолько плотно зажимает кабель, что контакт между жилами становится невозможным.

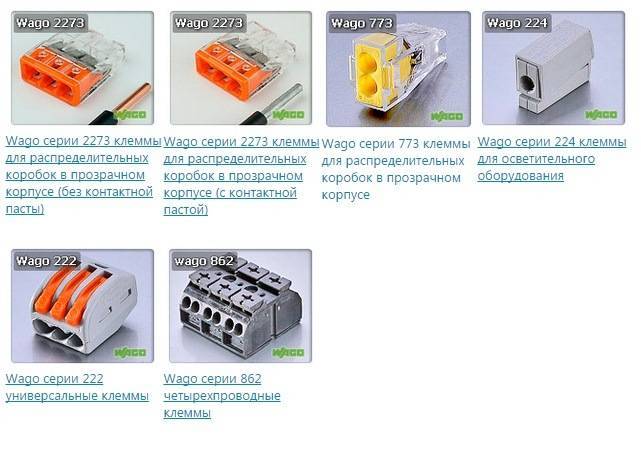

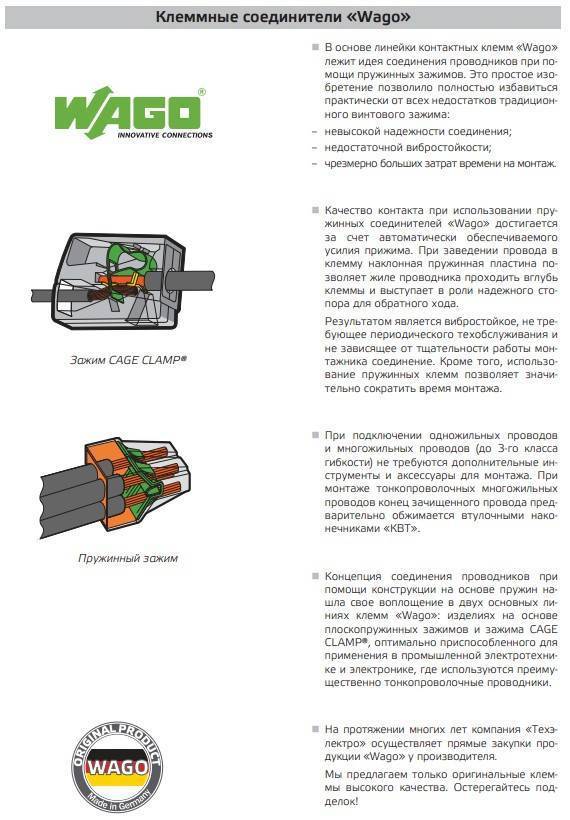

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

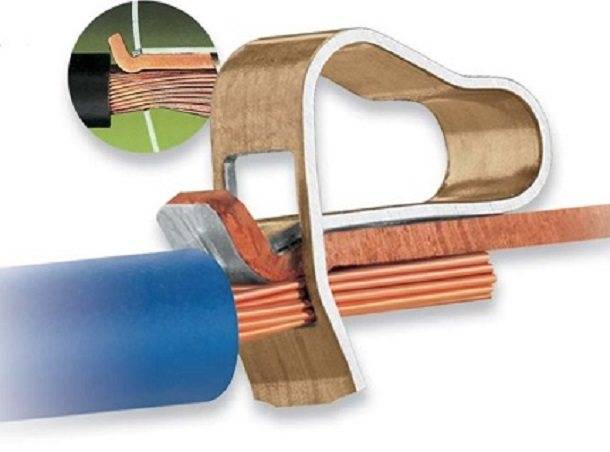

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям
WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

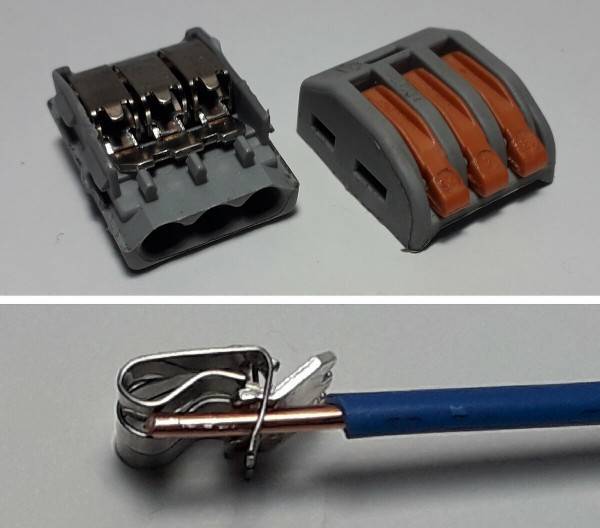

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

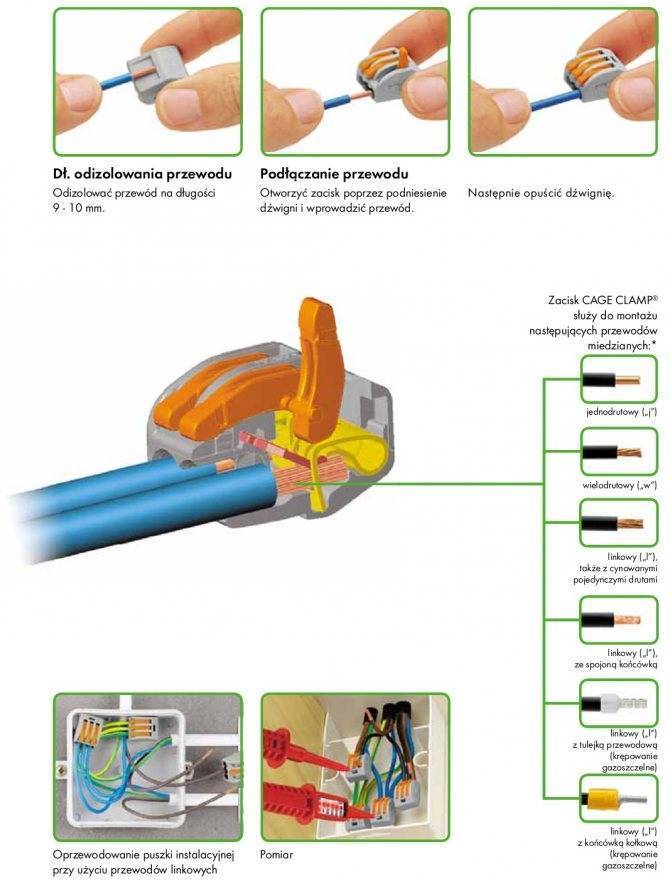

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

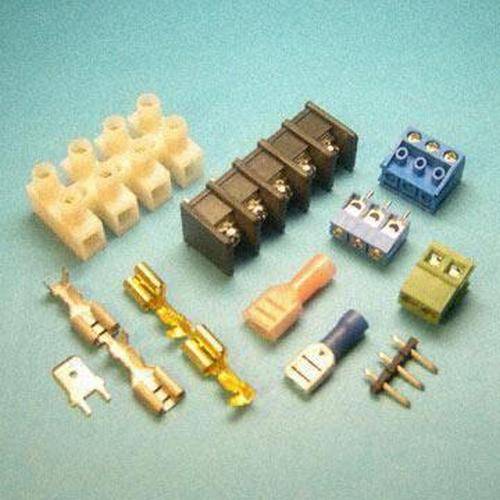

Соединения по своим видам

Зачастую применяется следующая классификация по виду соединений. Она наиболее логична и отражает все наиболее подробно.

Наиболее популярные виды клеммников:

  1. Барьерные – с разных сторон есть перемычка и соединения на пайке (рис. 6).

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям
Рис. 6. Барьерные клеммники

  1. Проходные – применяется для соединения жил, подходящих с разных сторон (рис. 7).

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям
Рис. 7. Проходные клеммники

  1. Кросс-модули – соединение параллельное, для нескольких линий (рис. 8).

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям
Рис. 8. Кросс-модульные клеммники

  1. Концевые – провода, подходят с одной стороны (рис. 9).

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям
Рис. 9. Концевые клеммники

  1. Разъемные – с разных сторон есть клеммное соединение, а с другой разъем (рис. 10).

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям
Рис. 10. Разъемные клеммники

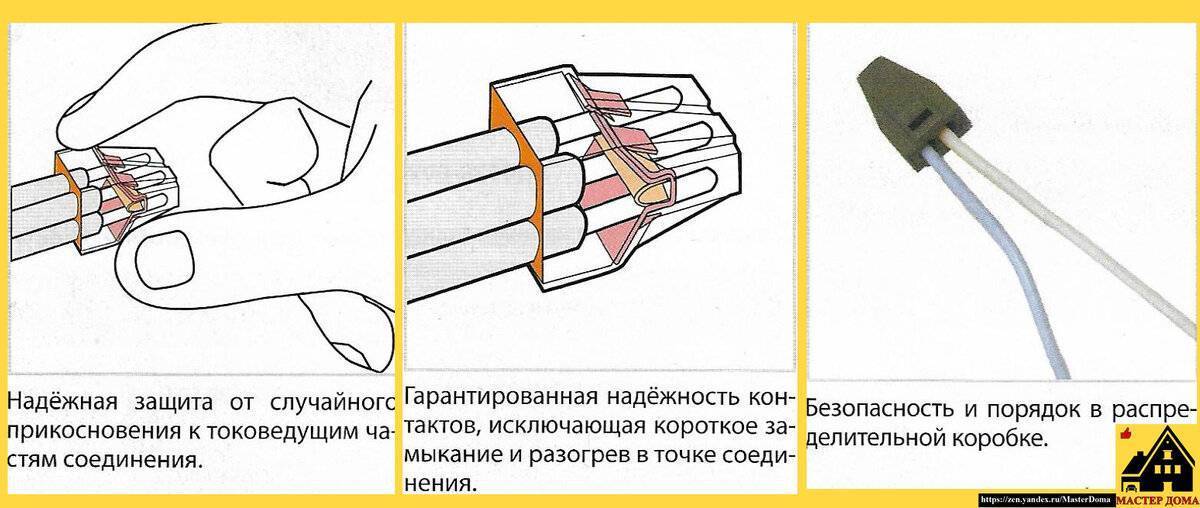

Преимущества и недостатки коммутации клеммами

Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:

  • конструктивное разнообразие соединителей;
  • возможность демонтажа и ремонта;
  • простота, скорость и доступность установки;
  • электробезопасность, корпус из диэлектрика предохраняет от поражения током;
  • устойчивость к механической нагрузке и вибрации;
  • возможность коммутации металлических проводников разного сечения и материала.

Недостатки:

  • выделение дополнительного места в щитках и распределительных коробках;
  • высокая стоимость при масштабных работах.

Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.

Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция

Рассмотрим, как пользоваться клеммниками «Wago» различных серий:

Фото Выполняемые действия
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Начнем с серии 773. Зачищаем провод на 1 см – это длина посадочного места клеммника.
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Без дополнительных усилий вставляем зачищенную жилу в гнездо до упора
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям В итоге получается такое аккуратное соединение. Не стоит забывать, что ток свыше 25 А такой контакт не выдержит.
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Теперь к серии 222. Форма у изделия немного другая. Сверху мы видим рычажки, которые и будут фиксировать жилы.
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Отжав рычажки наверх вставляем предварительно зачищенный на 1 см провод в гнездо и опускаем лапки.
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Жилы зафиксированы. При необходимости такой контакт легко разбирается
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Теперь удобный для монтажа Wago224. Так он выглядит. У нас две жилы – гибкая и жесткая.
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Жесткую жилу вставляем в круглое гнездо до упора – оно само зажмет провод.
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Гибкую – с обратной стороны в квадратное гнездо, предварительно нажав лапку. Вставив жилу, отпускаем клавишу. Контакт готов к использованию.
Самозажимные клеммники: виды и сфера применения + рекомендации покупателям Для демонтажа нужно нажать клавишу и потянуть провод, контакт раскоммутируется

Правила выбора самозажимных клемм

Главным правилом потенциального покупателя клеммников самозажимного действия, пожалуй, стоит выделить обязательную проверку товара на подлинность. На коммерческом рынке существует масса поддельного товара, помеченного немецкой маркой – на этот счёт предупреждает сам производитель Wago.

Стоимость таких изделий снижена, что естественным образом привлекает покупателя. Однако такого рода экономия может обернуться неприятностями при эксплуатации собранных схем.

Между тем, без лишних предупреждений должно быть очевидным, что подделанный продукт – это существенное снижение качества. Как же правильно выбирать соединители проводов, не опасаясь получить подделку? В принципе, всё достаточно просто. Следует лишь проявить больше внимательности, выбирая клеммы самозажимного действия под монтаж.

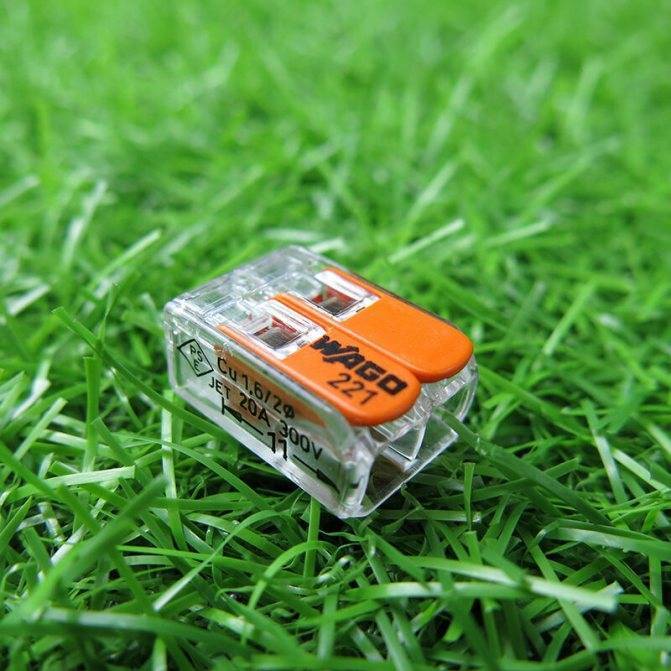

Фирменный продукт традиционно имеет логотип Wago, нанесенный четким шрифтом обычно на верхней или боковой части корпуса. Также сбоку наносятся основные параметры – напряжение и ток.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям
Таким выглядит фирменный продукт, выпущенный под маркой Wago. Подделки-клеммники, как правило, не содержат подобной печатки, либо содержат частично, нанесенную с низким качеством

Цветовой окрас изоляционного материала фирменной продукции отличается однотонным четким окрасом. На задней/боковой части клеммника располагается мини-инструктаж подключения.

Популярные статьи  Обзор сплит-системы HEC 09HTC03 R2: претендент на корону в номинации «дешево и сердито»

Если сравнивать с китайскими товарами-подделками, клеммники, как правило, не имеют ничего из выше отмеченных отличий. К тому же подделка сразу отличается размытым окрасом изолятора, зачастую разнотонным.

Конечно же, основными моментами выбора являются чисто технические параметры клеммников самозажимного действия. В частности, рабочее напряжение и допустимый проводимый ток.

Если монтируемые цепи рассчитаны на рабочие напряжения, превышающие возможности клеммников, соответственно, применение становится нецелесообразным и более того, – опасным.

О том, каким цветом маркируются соединяемые провода, узнаете из следующей статьи, с содержанием которой мы советуем ознакомиться.

Производители электрических соединителей

На сегодняшний день производством электрических соединителей занимается достаточно много крупных и узнаваемых компаний. С наиболее популярными брендами можно ознакомиться по данным таблицы.

Тип клеммы Бренд Страна производства
Самозажимные Wago Германия
Самозажимные Spelsberg Германия
Самозажимные DKC Италия
Винтовые/Самозажимные Hager Германия
Самозажимные ContaClip Германия
Винтовые/Самозажимные E-NEXT Китай
Винтовые/Самозажимные IEK Китай
Винтовые/Самозажимные ABB Германия

На отечественном рынке наибольшим спросом пользуются самозажимные клеммники фирмы Wago и ABB.

Продукция немецкой фирмы Wago отличается особой степенью надежности и безопасности. Данная компания представляет широкий ассортимент электрооборудования и дополнительных аксессуаров по доступным ценам. Самозажимные клеммники Wago имеют три вида зажимов: полупружинный, зажимы CAGE CLAMP и зажимы FIT CLAMP. Каждый из них имеет особую маркировку на корпусе соединителя, где указывается номер серии, к которой он относится. При выборе соединителя нужно обязательно учитывать все характеристики устройства.

Компания ABB – один из мировых лидеров по производству клеммных соединителей. Одним из ее крупнейших клиентов является , что, несомненно, говорит о высоком качестве и надежности выпускаемой продукции. Клеммник самозажимной ABB обладает высокой силой встроенных в него пружин, устойчивостью к высоким температурам, а также легкостью и простотой монтажа.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Обзор клеммников Wago и принцип их работы

Часто для подключения электрооборудования используют клеммники wago. Они идеально подходят для соединения проводов внутри распределительных коробок и щитов. Зажимами можно фиксировать как одножильные, так и многожильные провода. В зависимости от предназначения выпускается много разных серий, но все они подразделяются на изделия одноразового и многоразового использования.

Многоразовые клеммники

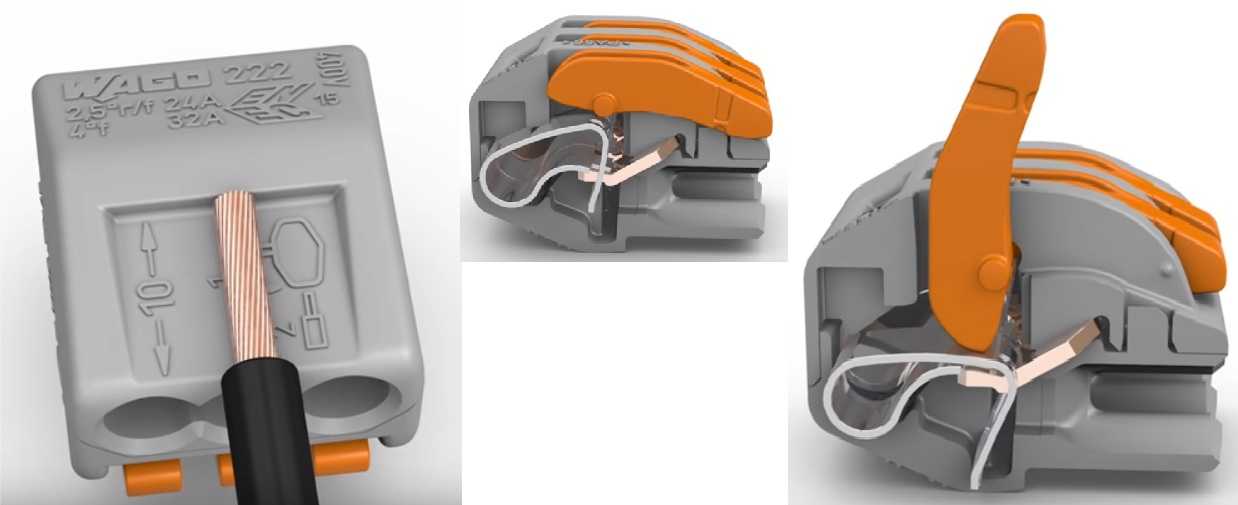

Серия 222 указывает на многоразовое использование зажима. Это означает, что провод можно вводить и изымать из гнезда. Чтобы зафиксировать или освободить жилу, достаточно провернуть оранжевый рычажок. С конца провода снимают 10 мм изоляции, поднимают рычажок и после ввода жилы в гнездо отпускают его. Пружинный механизм прочно зажмет любую жилу сечением до 4 мм2. Вот и все, соединение готово. Чтобы изъять проводник из гнезда, достаточно приподнять флажок и потянуть на себя жилу.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Одноразовые клеммники

Серия 773 указывает, что зажим ваго является одноразовым. Причем он предназначен только для одножильных проводов. Чтобы соединить многожильный провод, необходимо его предварительно опрессовать наконечником.

Одноразовые зажимы могут быть заполнены токопроводящей смазкой. Она не дает алюминиевым жилам окисляться. О наличии смазки можно узнать по черному корпусу зажима, но может быть и темно-серым.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Чтобы выполнить соединение, оголенный край провода с небольшим усилием вставляют внутрь гнезда зажима, где механизм автоматически закусывает его. Так как изделие считается одноразовым, на корпусе отсутствует рабочий рычажок.

Иногда умудряются из одноразовых зажимов извлекать жилу путем прокручивания с определенным усилием. Однако после таких действий зажимная пластина деформируется, что не дает гарантии качественного следующего соединения.

Разновидности наконечников по конструкции

В зависимости от конструкции вывода, подключаемого электроприбора, подбирается форма наконечника. Она бывает нескольких видов.

Фото  Наименование
Кольцевая
Вилочная
Силовая
Трубчатая или втулочная
Со штифтом
Розетка для быстрого соединения проводов

Наконечниками можно подключать один или два провода, для второго случая производятся специальные детали. Фиксация осуществляется за счет обжима или болта, встроенного внутрь хвостовика. Первый вариант наиболее применим в быту и на производстве, предназначен для гибких проводов из множества жил. Второй подходит для жестких кабелей.

Тестируем сопротивление соединений

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.

Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

  1. Винтовой клеммник — 40 мкОм.
  2. СИЗ — 68 мкОМ.
  3. Скрутка — 302 мкОм.
  4. Плоскопружинный зажим Wago — 458 мкОм.
  5. Строительно-монтажная клемма КБМ — 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Клеммные соединители: серия 733

Производитель клеммников Wago произвел разделение изделий по определенным сериям, в соответствии с типами проводов, для которых они предназначены.

Наиболее дешевой моделью считается соединитель Wago 733, с помощью которого выполняется одноразовая коммутация проводов. У них нет традиционного рычажка, а фиксация производится замком, расположенным внутри устройства. Закусывая жилу, он не позволяет ей выдвинуться в обратную сторону.

Данные клеммники могут работать при напряжении до 400 вольт и номинальном токе до 20 ампер. Как правило, они используются для соединения одножильных проводов. Внутри некоторых моделей помещается специальная паста, предотвращающая окисление и позволяющая работать с алюминиевыми проводами. Их корпус окрашен в серый цвет.

Клеммники без пасты помещаются в прозрачный корпус с цветными вставками. Эти устройства относятся к более совершенным, поскольку дают возможность контролировать не только подключение жилы, но и качество ее фиксации.

Сама коммутация очень простая. Жила очищается от изоляции на 1-1,2 см, а затем вставляется до упора в клемму. При необходимости провод можно вытащить обратно. Для этого его нужно прокрутить с большим усилием и потянуть на себя. При этом происходит деформация внутреннего фиксатора и клемма оказывается непригодна для дальнейшего использования. Модификации этих зажимов позволяют коммутировать от 2 до 8 проводов.

Дополнительные типы

Зажимы для проводов СИП используются для подключения проводов с неповрежденной изоляцией к магистрали СИП. Подразделяются, в свою очередь, на зажим с одним болтом и с двумя. Имеют большую разновидность для проводов с разным сечением. Зажим протыкает оболочку провода, не нарушая его герметичности. Большим достоинством является полная устойчивость к погодным условиям и солнечным лучам

Однако важно обращать внимание на производителя. Качество, достойное своей цены, исключительно у европейских производителей

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Анкерные зажимы предназначены для подвесных линий электропередач. Они используются как соединительные зажимы для проводов, а также для профилактики провисания линии. Кроме того, они используются для устойчивости шнуров к погодным условиям и дополнительным физическим нагрузкам. Анкерный зажим для провода может быть для высоковольтных электрических проводов, для стандартной линии электропередач, для телефонных и интернет-кабелей.

Цанговые зажимы предназначены для многожильных проводов. Такой вариант используется нечасто, поскольку имеет много минусов

В цанге невозможно контролировать положение провода, а иногда это очень важно. Лепестки зажима никак и никуда не крепятся, что негативно сказывается на качестве соединения провода. Зажим для проводов типа крокодил используется в областях, где требуется временное подключение электричества

Зажим для проводов типа крокодил используется в областях, где требуется временное подключение электричества.

Первым в применении на ум приходит автосервис, где при помощи таких зажимов подзаряжают аккумуляторы авто, но на самом деле крокодилы используются и для компьютерного оборудования, и для телефонных проводов. Иногда они применяются даже в промышленности.

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.

Популярные статьи  Металлический забор из профлиста и штакетника своими руками: пошаговая инструкция

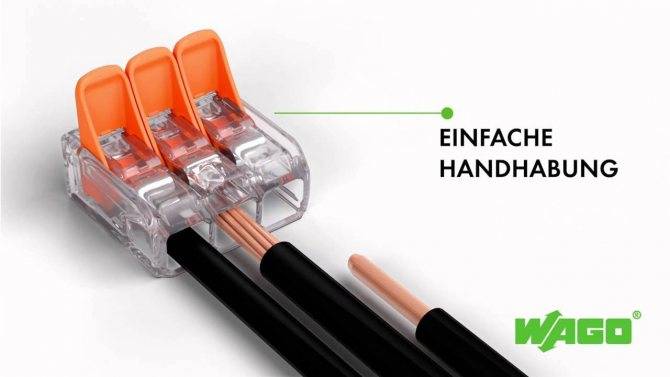

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателямГабариты клеммников ваго

Изоляция клеммника выполнена из устойчивого к перегреву материала. Он кратковременно выдерживает температуру до 200 °C. Это свойство необходимо с точки зрения требований пожарной безопасности.

Как отличить оригинал от подделки

Нередко бывает так, что потребитель покупает дешёвые зажимники, похожие на изделия известных производителей, после их монтажа электрические цепи выходят из строя. Это говорит о том, что были приобретены подделки.

Отличить подделку от оригинала можно следующим образом:

  1. На торце изделия должна быть нанесена маркировка Wago. Если таковая отсутствует, то это китайский или другой страны фальсификат.
  2. Оригинальные детали имеют ярко выраженную окраску. Подделки обычно окрашены в тёмные, серые тона.
  3. На задней стороне СК фирма указывает длину зачистки проводов и схему, как подключить провода. Подделки таких надписей не имеют.
  4. Сбоку на корпусе оригинального изделия указываются номинальные значения силы тока и напряжения. На китайском клеммнике упоминается только величина напряжения.
  5. При осмотре зажимного устройства видна разница между оригиналом и фальсификатом. Немецкие детали сделаны из более толстого металла.
  6. Основной фактор определения подделки – это её дешевизна.

Быстрозажимные соединители совершили маленькую революцию в сфере монтажа электропроводки. Лёгкость и простата соединений проводных элементов с помощью безвинтовых клеммников значительно облегчает труд электротехников. При больших объёмах работ применение СК может принести существенный экономический эффект.

Недостатки

В каждой бочке меда имеется своя ложка дегтя, и этот случай не исключение. Помимо всех видимых достоинств такой соединитель имеет свои недостатки:

  • не рекомендуется использовать самозажимные клеммники для соединения проводов большого диаметра и высокого напряжения из-за их низкой нажимной способности.
  • одноразовые соединители не приспособлены для крепления гибких проводов.
  • при высоких колебаниях температуры существует вероятность ослабевания пружины, что может привести к разъединению проводников.

Однако последний пункт – это всего лишь предположение. В ходе испытаний данное утверждение не подтвердилось.

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Основные правила применения Ваго

1. Для освещения и других цепей, ограниченных по току до 10А, клеммы подходят превосходно, никаких тонкостей знать не надо. Подключил – и поехали!

2. Если ток от 10 до 20 А – надо подумать о чистоте поверхности проводов. Причём, ток должен быть действительно ограничен соответствующим защитным автоматом (10, 13, 16, 20 А), а провод должен быть сечением 1,5 или 2,5 мм². Иначе может получиться примерно так:

Клеммник Ваго 773 с пастой сгорел, т.к. старый алюминиевый провод был не зачищен

3. При токах 25 А и более применение Ваго я бы ограничил, перейдя к опрессовке, сварке или пайке проводов. Хотя, для быстрого ремонта домашней электропроводки лучше и удобнее Ваго способов не найти.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями. Плюсы применения Ваго:

Плюсы применения Ваго:

  • быстрый безвинтовой монтаж;
  • минимальный набор нужных инструментов и материалов;
  • клеммник легко купить даже в небольшом электротехническом магазине;
  • аккуратность и логичность проводки;
  • соответствие правилам безопасности.

Минусы клеммников:

  • необходимость в периодическом осмотре;
  • должны быть визуально доступны;
  • плохо справляются с нагрузками больше 1 кВт;
  • большое переходное сопротивление контактов;
  • риск перегрева и расплавления;
  • высокая стоимость.

Пайка проводов припоем

Не менее замечательный вариант соединения проводов и обеспечения хорошего контакта это с помощью обыкновенной пайки. Для применения такого способа потребуется небольшой навык пайки припоем с помощью электрического паяльника.

Паяльник лучше всего брать помощностью 80 Вт или 100 Вт – это то, что надо. Таким паяльником можно быстро прогреть то место (скрутку), куда будете наносить расплавленный припой.

Для пайки лучше всего подойдет припой марки ПОС-30, ПОС-40. К такому припою понадобится канифоль или флюс марки СКФ (спирто-канифольный флюс), который наносится на место пайки перед нагревом.

Кроме выше перечисленного материала, специалисты используют для пайки так называемую трубку припоя внутри которой находится канифоль. Такая трубка продается практически в каждом магазине электротоваров.

Крайне не рекомендуется применять паяльную кислоту. После пайки остается ее след на скрутке и со временем кислота будет только разъедать скрутку, что приведет к печальным последствиям.

И так, для пайки проводов потребуется не дорогой материал и электрический паяльник. Такое соединение пайкой является более доступным и простым способом.

Подводим итоги: какое соединение выбрать?

Скрутки стоит использовать если:

  • Вы выполняете проводку во временном сооружении, например, сарае или пристройке.
  • У вас есть инверторный сварочный аппарат или паяльник для качественного соединения скрученных проводов.
  • Хотите сэкономить на комплектующих.

Клеммники стоит применять если:

Вам необходимо соединить алюминиевый и медный провода, например, в старом доме или на даче, где алюминиевая проводка.
Для вас важна скорость работы, и вы не хотите тратить время на сварку или пайку.
Необходимо «зашить» соединенные провода под гипсокартон или штукатурку (не относится к винтовым клеммникам).
Вы хотите иметь доступ к контакту без необходимости разбора изоляции (чтоб проверять наличие напряжения на фазе).
Вы готовы потратить деньги и получить качественные соединения, которым не нужно будет уделять внимание долгие годы.

  • Трехфазное питание в доме: есть ли смысл?
  • Как достать соседа: выбираем перфоратор для дома

Заключение

Теперь у меня в оперативном арсенале всегда имеется запас клемников Wago – одноразовых 773 и многоразовых 222. Рекомендую!

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Одноразовые зажимы Wago 773

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Многоразовые универсальные зажимы Wago 222

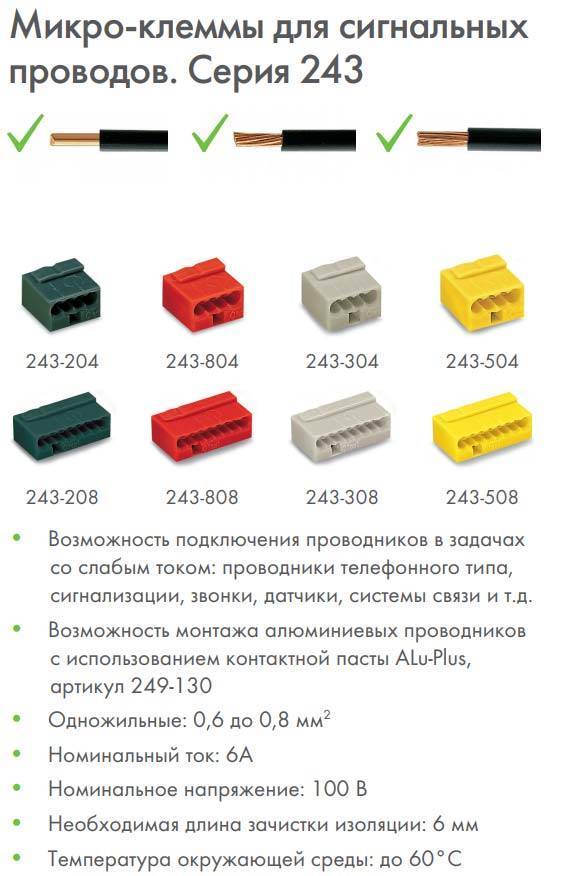

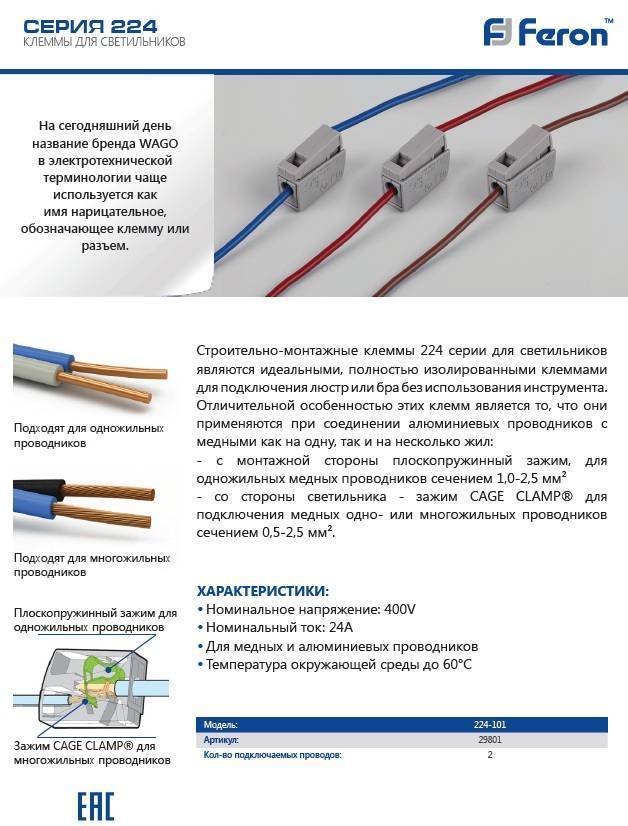

Кроме рассмотренных в статье, существует множество разновидностей таких клеммников – миниатюрного и мощного исполнения, на ДИН-рейку, под отвертку, и др. Например, зажимные клеммы на ДИН-рейку Wago 280. Многоразовые, провод вставляется-вынимается с помощью тонкой отвертки:

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Wago 280

Самозажимные клеммники: виды и сфера применения + рекомендации покупателям

Wago 280. Роль инструмента играет заклепка, но лучше использовать отвертку под шлиц.

Не все они есть в свободной продаже. Более того, не все они даже есть в каталоге Ваго, который можно скачать ниже.

Самые ходовые клеммы – 222 и 773 – можно купить по почте, на китайском сайте Али Экспресс. Конечно, это не немецкий оригинал, но кто знает, что продают в магазине через дорогу?

Оцените статью
