Соединители проводов: лучшие виды коннекторов + на что смотреть при выборе соединителя

Способы соединения проводов

Соединение проводов представляет собой простейшую операцию, позволяющую коммутировать их согласно требованиям технических условий (ТУ). Среди известных способов образования надежного контакта между проводниками выделяются следующие:

• традиционная скрутка;
• соединение пайкой и сваркой;
• сочленение посредством специальных переходников.

Скрутка – это простейший вариант образования соединения, применяемый только в крайнем случае. При его выборе обязательно использование защитных материалов в виде обычной изолирующей ленты или специальных пластмассовых колпачков.

Не допускается обустраивать соединение скруткой, если провода изготовлены из разнородных металлов (алюминия и меди, например).

Многочисленные недостатки скручивания проводников вынуждают дополнительно повышать качество контакта методами пайки или сварки. После их применения в этом месте образуется достаточно прочное и надежное сочленение. Когда сращиванию подлежат разнородные проводники, приходится применять специальные переходные клеммы.

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

Гильза

Медная

Луженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы. Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Соединение проводов муфтой Easy-Protect

И вот наконец появился универсальный продукт, который позволяет с легкостью использовать зажимы wago теперь не только в сухих зданиях, но и во влажных помещениях и даже на улице.

Называется эта штука – гелевая муфта Easy-Protect.

Гелевая муфта easy protect

Не пугайтесь слова “муфта”, ничего сложно в монтаже здесь нет. Выпускаются данные изделия компанией Cellpack (совместное предприятие Германии и Швейцарии) и состоят из двух половинок.

Гелевая муфта под зажимы ваго

Одна видимо делается в Германии, другая в Швейцарии, после чего все собирается воедино в Китае. Это своеобразный защитный чехол, наполненный уже готовым к применению гелевым компаундом. Гель не силиконовый!

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Коннектор не закрывается

Нередко попадается такая лента, где светодиод расположен очень близко к медным площадкам. И при помещении в зажим, он будет мешать плотному закрытию крышки. Что делать?

1 of 2

Как вариант можно отрезать полоску подсветки не по месту заводского реза, а таким образом, чтобы оставить на одной стороне сразу два контакта.

Конечно, второй кусок светодиодной ленты от этого проиграет. Фактически вы должны будете выкинуть один модуль минимум из 3-х диодов, но как исключение такой способ имеет право на жизнь.

Рассмотренные выше коннекторы выпускаются для различного вида соединений. Вот основные виды из них (название, характеристики, размеры):

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником. Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Способы соединения проводов

• традиционная скрутка;
• соединение пайкой и сваркой;
• сочленение посредством специальных переходников.

Скрутка – это простейший вариант образования соединения, применяемый только в крайнем случае. При его выборе обязательно использование защитных материалов в виде обычной изолирующей ленты или специальных пластмассовых колпачков.

Не допускается обустраивать соединение скруткой, если провода изготовлены из разнородных металлов (алюминия и меди, например).

Многочисленные недостатки скручивания проводников вынуждают дополнительно повышать качество контакта методами пайки или сварки. После их применения в этом месте образуется достаточно прочное и надежное сочленение. Когда сращиванию подлежат разнородные проводники, приходится применять специальные переходные клеммы.

Обзор производителей и стоимость

клемма WAGO

В настоящее время, торговые предприятия представляют обширный ассортимент клемм, которые отличаются по ценовой категории и материальной базе.

Наиболее популярны следующие фирмы-производители:

1. WAGO. На торговом рынке наиболее популярные, так как отличаются надежностью и хорошим качеством. Долгий период эксплуатации. Отличается высокой стоимостью. В процессе изготовления применяется качественный материал.
2. ABB. Широкий ценовой диапазон, который зависит от качества необходимой детали.

Клеммы имеют широкий ценовой спектр, который устанавливает фирма-производитель.

Например, фирмы WAGO и ABB в своем ассортименте имеют следующие варианты:

1. WAGO1+1 (для одножильного или многожильного проводника). Стоимость 12рублей.
2. WAGO 2 (одножильного или многожильного проводника). Стоимость 15 рублей.
3. WAGO 5 (предназначен для одножильного или многожильного проводника). Стоимость 30 рублей.
4. Клеммная колодка фирмы ABB 10/10 R Стоимость 126 рублей.
5. Клеммная колодка фирмы ABB 10/10 R Стоимость 115 рублей.
6. Клеммная колодка Navigator. Стоимость 134 рубля.

Прежде, чем выбрать клеммы, стоит обратить внимание на вид монтажных работ и качество изготовление. Это поможет избежать дефектов в процессе передачи электрической энергии по проводникам, что является гарантом длительного срока эксплуатации компонента

LEGRAND

Винтовые коммутаторы этого производителя – самый популярный товар в этой категории. Латунные изделия покрыты никелем и могут надежно противостоять мощным перепадам температуры. Такие клеммы отличаются высокой прочностью и широким размерным рядом.

Чтобы при монтаже и эксплуатации было удобно различать провода, клеммы выполнены в разных цветовых вариантах

WAGO

Продукция французской фирмы гарантирует прочное соединение проводки разного вида и сечения. Устройства отлично сопротивляются возможной вибрации и растяжению и устанавливаются без спец инструментов. Основной материал французских клеммников – облуженная медь, дающая хороший контакт с низким сопротивлением. Некоторые модели заполнены антикоррозионным гелем.

Ассортимент продукции WAGO позволяет подобрать изделие под любую задачу

WIEDMULLER

Еще один европейский бренд предлагает полторы сотни моделей клемм. Основу ассортимента составляют винтовые соединения, выполненные по технологии DIN.

Клеммы WIEDMULLER

PHOENIX CONTACT

Немецкий производитель отличается отличным качеством продукции. Он предлагает более 200 видов различных коммутаторов для разных типов соединений. Среди представленных моделей есть устойчивые к повышенной влажности и взрывоопасности.

Клеммники PHOENIX CONTACT отличаются повышенной прочностью

Клеммные соединения проводов

Клеммы для соединения проводов изготавливаются из латуни и не предполагают прямого контакта соединяемых частей. В связи с этим при помощи клемм можно соединять:

• провода одинакового диаметра из одного материала,
• провода разного диаметра из одного материала,
• провода одинакового диаметра из различных материалов,
• провода разного диаметра из различных материалов.

В то же время в каждом конкретном случае необходимо правильно подобрать тип клемм и их параметры (диаметр провода, номинальный ток), указанные на корпусе. Некоторые клеммы, как и колпачки, наполнены гелем, препятствующим окислению проводов. По конструкции различают пружинные, ножевые и винтовые клеммы.

Пружинные клеммы

Пружинные клеммы называют еще зажимными. Они используются как для соединения одной пары проводов, так и для сложных соединений. Для последних применяется более сложная блочная модификация. Надежность контакта проводов в них обеспечивается фиксирующим действием распрямляющейся пружины.

Конструкции пружинных клемм для соединения одножильных и многожильных проводов несколько отличаются, и это следует учитывать при выборе.

• О чем стоить помнить, прокладывая проводку в деревянном доме, расскажет наша статья.
• Ретро проводка — интересный дизайнерский прием, которому посвящена данная публикация.
• Каких правил придерживаться при выполнении штробления стен, Вы узнаете по этой ссылке.

Специалисты рекомендуют использовать пружинные соединители для разветвления линий фазы и нуля.

Винтовые клеммы

Винтовые клеммы используются для монтажа довольно давно и обладают как достоинствами, так и недостатками. К преимуществам такого типа соединения следует отнести:

• компактность,
• легкость монтажа,
• возможность соединения проводов различного диаметра,
• использование для соединения одножильных и многожильных проводов.

Следует помнить: Для соединения многожильных проводов при помощи винтовых клемм, стыкуемые концы необходимо обжимать латунными наконечниками.

Недостатками винтовых клемм являются:

• невозможность стыковки одновременно более трех проводов,
• потеря плотности соединения со временем (винтовые клеммы необходимо периодически подтягивать для сохранения качества соединения).

При помощи винтовых клемм можно соединять провода из разных материалов, однако такое соединение имеет свои особенности, о чем будет рассказано ниже.

Для большого количества соединений при помощи винтовых клемм используют так называемые винтовые шины, представляющие собой блок из нескольких клемм. Такие шины применяются, например, в распределительных щитах.

Ножевые клеммы

Ножевые клеммы удобны и надежны в эксплуатации. Соединение проводов осуществляется при помощи пластины-проводника. Она же при установке и фиксации ножевого зажима прорезает оплетку проводов. Поэтому соединяемые кабели не требуют зачистки. Необходимость применения значительного физического усилия при установке ножевых клемм не является отклонением от нормы. Если сложно зажать клемму руками, следует использовать пассатижи. Выпускаются соединительные клеммы для разъемных и неразъемных соединений. Неразъемные соединения требуют тщательного продумывания электросхемы до начала монтажа.

Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

• сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
• угольный либо графитовый электрод;
• очки либо маска для защиты глаз;
• сварочные кожаные перчатки для защиты рук;
• монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
• наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
• изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
4. Сверху скрутки закрепите клещи заземления.
5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу

А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

Что представляют собой клеммы

Электроустановочные элементы служат для стыкования кабелей. В конструкции два или больше стальных контактов с крепежными деталями для фиксации проводов.

Особенности клемм:

• механическая клеть (зажим), без корпуса или в коробке;
• для фиксации есть винты, пластины, пружины;
• предусмотрены варианты с установкой нескольких сетевых проводников внутри;
• корпус чаще делают из пластика, на нем дополнительно предусматривают рычажки, шины, фланцы.

Характеризуют продукцию по силе тока, сопротивлению и выдерживаемому вольтажу.

Другие характерные показатели:

• Температурный режим — определяет возможность применения в экстремальных условиях. Стандартно — -40° − +105°С, но есть варианты с выдерживанием однократного скачка до +250°С, с постоянной работой при +130°С.
• Наибольшее усилие затягивания — обычно в диапазоне 0,2 Nm – 2,5 Nm. Снижение параметра увеличивает силу прижима проводного конца к поверхности. Одновременно повышается риск отрыва или отстегивания.

Как соединяете провода?

Скруткой
50%

Пайкой
10.71%

Коннекторами
39.29%

Проголосовало: 56

По типу монтажа

Встречаются различные модификации, чтобы обеспечить требуемый тип соединения.

Стандартная классификация по способу установки в сети:

• проходные зажимы — скрепляют концевые проводники, которые подходят к клеммнику с двух сторон;
• концевые элементы — в них провода заводятся с одного бока, соединяются внутри;
• кросс-модули существуют для параллельного стыкования кабелей из нескольких магистралей;
• барьерный тип — на корпусе предусмотрены клеммные перемычки с одного края, а с другого расположены паечные соединения;
• разъемные модули — имеют с одного бока разъемные контакты, а с другой стороны стоят клеммные перемычки.

Соединители также различают по типу используемого кабеля, например, многожильный, одножильный, жесткий или мягкий.

По конструкции

Винтовой соединитель

Чаще используют винтовую конструкцию подсоединения — так провод и зажим стыкуются наиболее плотно на обширной площади, благодаря значительному прижиму. Из винтового соединителя можно быстро и легко снять провод при необходимости.

Винтовое соединение требует определенной сноровки и большего времени. Есть опасность ослабления прижима при вибрации, выпадения болтов, поэтому производители используют модернизированные шурупы.

По устройству различают варианты:

• пружинный контакт;
• ножевой зажим;
• торцевые, концевые.

В пружинных моделях контакт проводника и поверхности пластины обеспечивается без винтов, посредством защелкивания на пружинах. Качество стыка не зависит от умения мастера, такие соединения легко выдерживают вибрацию.

Клеммы с ножевым прижимом также дают контакт без завинчивания болтов. Основная деталь — электропроводящий нож, разрезающий оболочку провода и упирающийся в кабельную жилу. Такие клеммники применяются реже. Их ставят для подсоединения к нулевому проводу, если такой нельзя резать в соответствии с техникой электробезопасности.

Клеммники или клеммные колодки

Клеммы различных видов

Такой способ соединения проводов не отличается сложностью, их стыковку осуществляют через колодки, выполненные из полимеров, например, полиэтилена высокого давления. Для закрепления конца кабеля применяют резьбовое сращивание. В одной колодке, может, «связано» несколько пар проводов от 1 (пары) до нескольких десятков. Производители выпускают колодки, в которых можно фиксировать кабеля разного диаметра. Но есть небольшое ограничения по их применению, они могут быть использованы только в помещениях с обычной влажностью.

Другой, не менее важный недостаток – это ослабление резьбы. Дело в том, что по прошествии некоторого времени, резьбовое сращивание ослабевает. Особенно это касается колодок, в которых закреплены кабеля, выполненные из алюминия. Ослабление может привести к потере контакта и поэтому при обслуживании электрической аппаратуры с таким способом соединения проводов их постоянно приходится подтягивать.

С другой стороны, наличие клеммника позволяет обеспечить довольно высокую скорость сборки устройства. Для работы с нет необходимости в наличии каких-то специальных навыков, достаточно уметь обращаться с отверткой.

Другое немаловажное достоинство такого метода это возможность сборки в единую сеть проводов выполненных из разных материалов, например, меди и алюминия. Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,. Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,

Достоинства — быстрота, простота, невысокая стоимость, не требует никаких навыков,

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

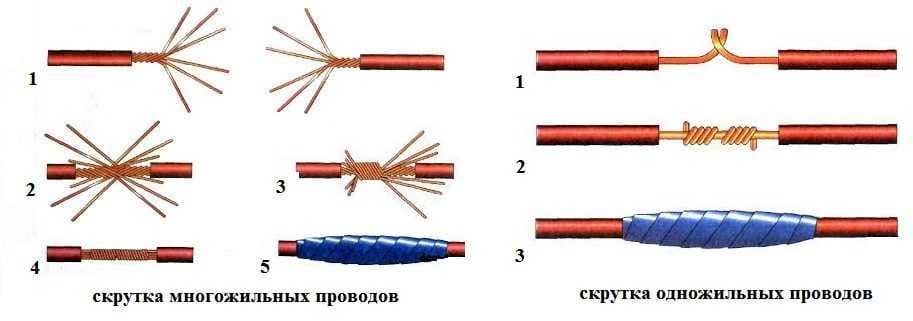

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

• зачистить изоляцию на 4 см;
• раскрутить проводники на 2 см;
• соединить до стыка незакрученных жил;
• закручиваются провода только пальцами;
• затянуть скрутку можно при помощи плоскогубцев;
• оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

• обесточить дом или квартиру;
• очистить проводки от изоляции на 4 см и более;
• раскрутить проводки на 2 см;
• соединить до стыка нераскрученные провода;
• закрутить жилы пальцами;
• затянуть скрутку плоскогубцами;
• заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.
