Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины — 2300/220 = 10.5 А
  • Для бойлера — 1600/220 = 7.3 А
  • Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

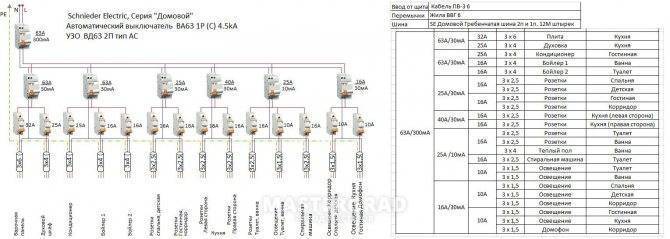

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Скорость срабатывания

Несмотря на указанный номинал срабатывания, устройства могут реагировать на его превышение по-разному. Это зависит от время-токовой характеристики. Применяемые в быту типы автоматических выключателей могут иметь маркировку – B, C или D. В первом случае, устройство сработает на превышение номинала в 3-5 раз, во втором – в 5-10 раз, в третьем – в 10-15 раз. При использовании маломощных участков рекомендуется применять чувствительные автоматы. Но использование мощного оборудования, например, станков с электродвигателями или сварочных аппаратов, потребует выключателей типа D, в противном случае автомат может «выбивать» при пиковых нагрузках в работе.

Как рассчитать УЗО

Для того чтобы выполнить расчет защитного устройства и решить проблему, как выбрать УЗО по мощности, таблица параметров поможет сделать это максимально быстро и точно. Необходимо воспользоваться двумя техническими характеристиками – током утечки и максимальным током, чтобы получить искомый результат. При расчетах используется сетевое напряжение 220 В, с частотой 50 Гц.

Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

Расчет и выбор номинала УЗО по максимальному току осуществляется довольно просто. Необходимо установить значение суммарной электрической мощности приборов и оборудования, включаемых одновременно. Например, если этот показатель составляет 6000 ватт, то значение расчетного тока будет равно: I = P/U. Подставив в формулу нужные значения, получаем результат: 6000Вт/220В = 27А. Ближайшее УЗО из стандартного ряда номинальных токов будет на 32А.

Если же выполняется расчет УЗО по току утечки, в данном случае применяется упрощенная схема, согласно которой различные типы защитных устройств подбираются в соответствии с условиями эксплуатации объектов:

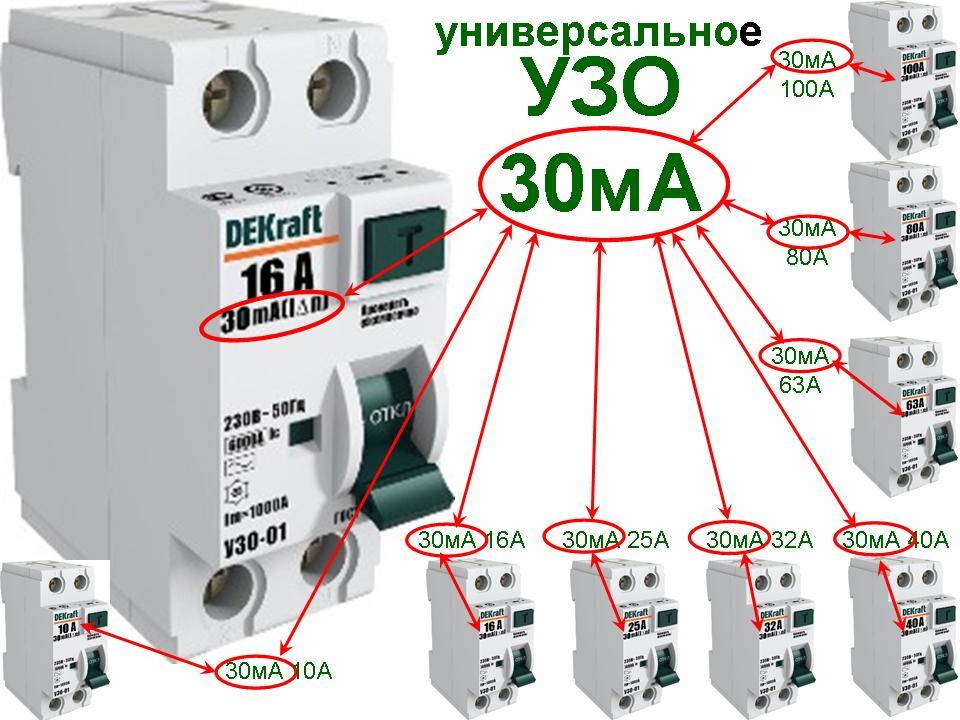

  • В обычных жилых помещениях – на 30мА.
  • В ванных комнатах, кухнях и других помещениях с повышенной влажностью и более высокими требованиями к электробезопасности – на 10мА.
  • На крупных объектах с электрическими сетями, протяженностью свыше 1000 м или на вводе – 100мА.

Довольно часто возникает необходимость подобрать УЗО на группу автоматов, расчет которых выполняется по определенным правилам. Установка этих приборов в цепь осуществляется последовательно, автоматы могут устанавливаться как до, так и после УЗО. Токовые значения автоматических выключателей должны быть ниже, чем в УЗО, но не менее реального тока потребления. Правильный расчет УЗО и автоматов показывает, что в случае перегрузок и коротких замыканий автомат защитит не только саму линию, но и установленное на ней устройство защитного отключения.

На чем основана противопожарная защита

Короткое замыкание между деталями электрооборудования, находящимися под напряжением, и заземлёнными частями конструкции вызывает ток короткого замыкания, который достаточен для срабатывания автоматического выключателя.

Однако при повреждении изоляции короткое замыкание возникает не всегда. В некоторых случаях появляется ток утечки, величина которого составляет всего 100-500мА.

При напряжении 220В мощность, выделяемая в месте замыкания, достигает 100Вт. Аналогичную мощность имеет пламя карманной зажигалки и его вполне достаточно для разогрева места аварии до температуры возгорания рядом расположенных легковоспламеняемых материалов. Для защиты от подобных ситуаций используется противопожарное УЗО.

Уставка такого устройства в зависимости от модели составляет от 100 до 500мА. Такие токи являются опасными для здоровья и жизни людей, но противопожарное УЗО для частного дома может защитить электропроводку от возгорания, а дом от пожара.

Конструкция и принцип действия этого аппарата ничем не отличается от обычных приборов, кроме более высокого тока утечки. В УЗО и дифавтоматах, применяемых в домашней электропроводке, он составляет 10-30мА. Номинальный ток аппаратов противопожарной защиты может быть любым, но обычно он начинается от 25А и зависит от реле, установленного внутри устройства.

Информация! Количество полюсов зависит от числа фаз – двухполюсные приборы устанавливаются в однофазной сети, а четырёхполюсные в трёхфазной.

Выбор устройства защиты

Существующие УЗО подразделяются на однофазные и трехфазные. В быту применяются только первые устройства. В квартиру и частный дом от электрического щитка практически всегда идет линия в одну фазу. Дифференциальный выключатель для этого применяется с двумя клеммами (ввод плюс вывод), тогда как у трехфазных аналогов зажимов для проводов четыре.

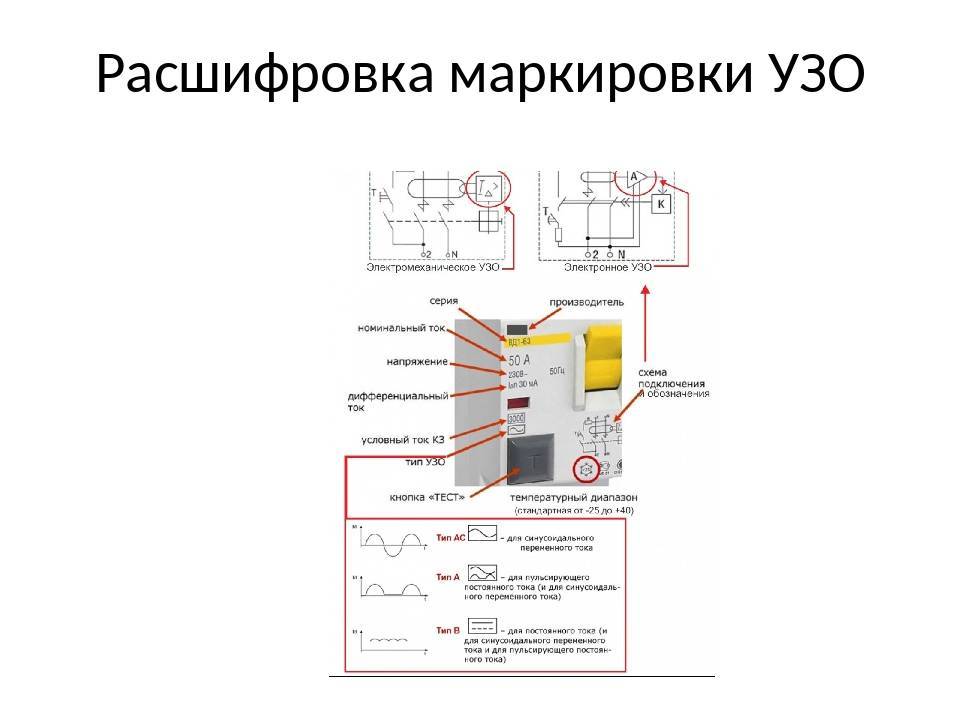

Все УЗО разделяются по типу тока утечки на три группы: «А», «В» и «АС». Для противопожарных нужд следует брать вариант «АС» (только под переменный электроток), «А» и «В» стоят дороже, так как рассчитаны дополнительно на работу с пульсирующими и выпрямленными токами

Устройства защитного отключения бывают:

  • электронными;
  • электромеханическими.

Первые дороже, но менее надежны. Практически во всех случаях противопожарное УЗО лучше всего брать именно электромеханического класса. Такому выключателю не нужно внешнее питание. Электронный аналог при обрыве питающей линии перестает работать и следить за повреждениями изоляции. Плюс во время скачка напряжения у него повышается время срабатывания.

Ключевое правило подбора прибора

Два главных критерия выбора противопожарного УЗО – это селективность устройства (наличие в нем возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА). Если одно из этих условий не выполнено, то система из защитных аппаратов в электрощите не станет работать, как положено.

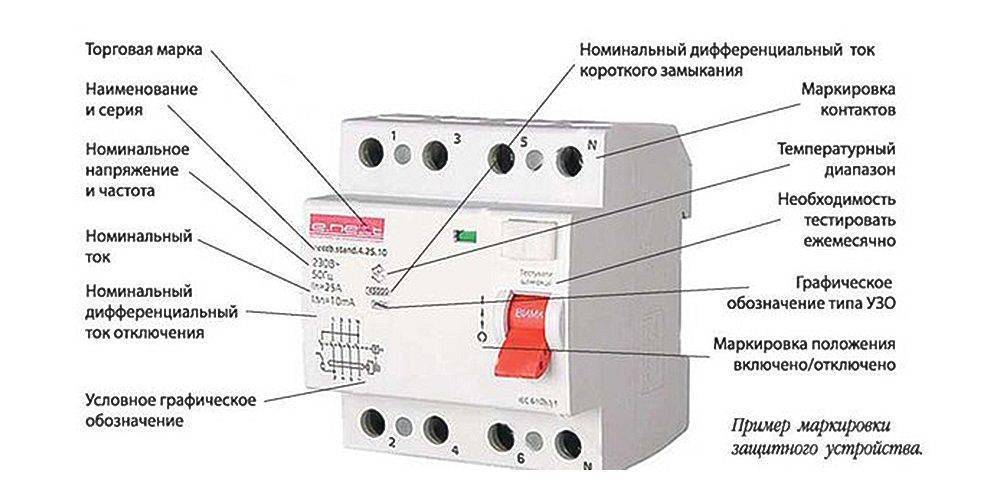

УЗО селективного типа обозначается в маркировке на корпусе буквой «S», именно его нужно устанавливать в качестве противопожарного элемента каскада (оно на отключение срабатывает с выставленной временной задержкой)

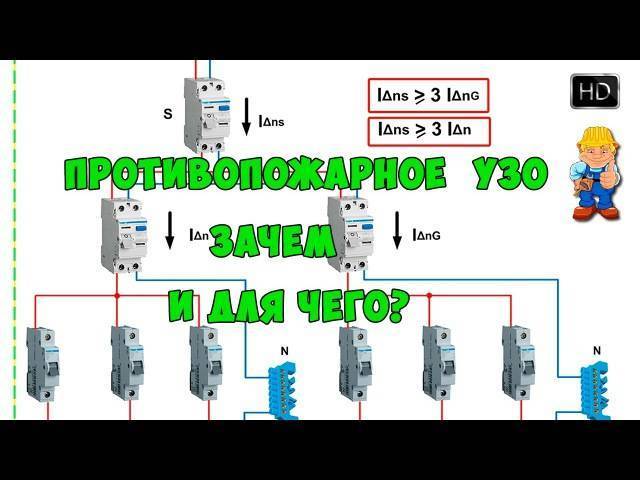

По нормам противопожарное УЗО должно отличаться минимум в три раза в большую сторону от нижерасположенного обычного по:

  • току утечки;
  • времени срабатывания.

Если разница по этим параметрам менее трех раз, то при срабатывании нижестоящего дифференциального выключателя среагирует на отключение контура и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

В идеале каскадная схема из различных УЗО должна работать так, чтобы при возникновении проблем реагировало только то устройство, которое расположено ближе всего к месту пробоя изоляции. При таком раскладе отключается лишь защищаемая цепь. Остальные продолжают оставаться под напряжением.

С требованием высокого параметра тока утечки ситуация следующая. У обычных УЗО он подбирается в пределах 10–40 миллиампер. Рабочий электроток (максимум потребления подключенными в линию электроприборами) в данном случае достигает 16–40 А. Для освещения и розеток с бытовыми приборами этого вполне достаточно.

Однако в любой электрической сети присутствуют естественные утечки. В проекте внутриквартирной или внутридомовой энергосистемы их специально рассчитывают, чтобы правильно подобрать УЗО. Они не должны превышать 1/3 от тока утечки выбранного дифференциального выключателя для конкретной линии. Иначе защитное устройство будет на регулярной основе ложно срабатывать.

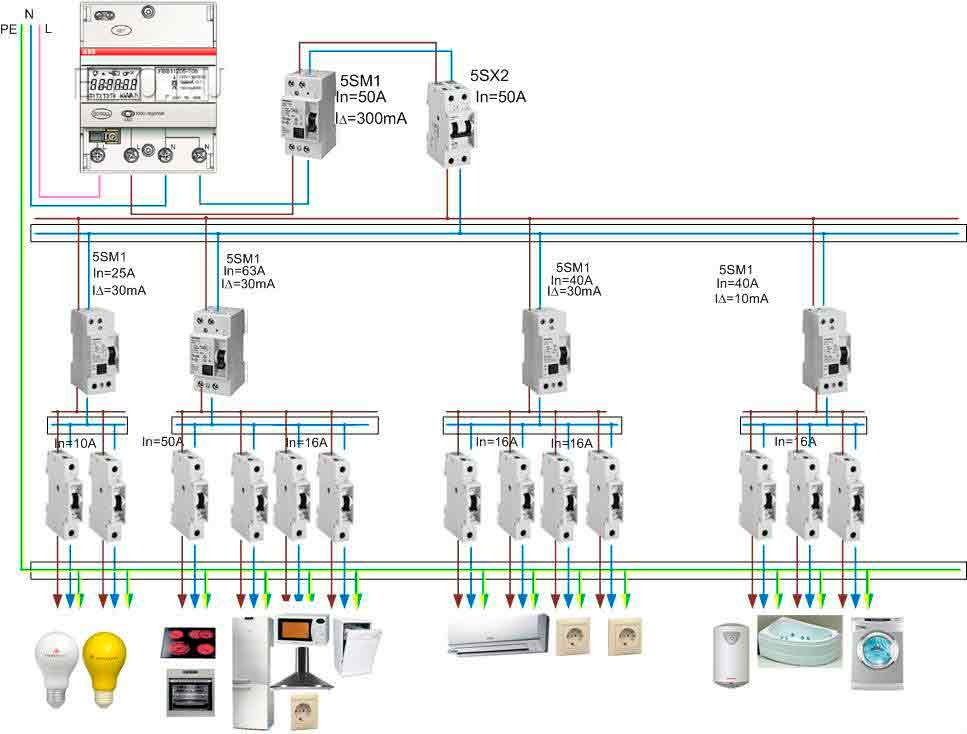

По правилам противопожарное УЗО ставится сразу после электросчетчика на входе в дом, на нем суммируются естественные утечки по электротоку со всей подключенной в жилище бытовой техники

Если защитное устройство выбрать, как для обычного случая, на 10–40 мА, то электросеть постоянно будет отключена. Фактически непрерывно УЗО станет фиксировать утечки, срабатывая на выключение питания во всех линиях электроснабжения дома.

Расширить и углубить

Если изложенной в посте информации вам мало (мое уважение!), то вот что стоит почитать:

В.К. Монаков УЗО. Теория и практика Москва, Издательство «Энергосервис», 2007 г.

Книжка шикарная в своей полноте и довольно простом языке изложения. Автор — директор компании АСТРО-УЗО (uzo.ru) — отечественного разработчика и производителя УЗО.

http://www.uzo.ru/books/normative-document/

Выжимка нормативных документов имеющих отношение к УЗО. Там же есть еще один документ заслуживающий внимания (http://www.uzo.ru/books/uzo.pdf)

ЖЖ Юрия Харечко, специалиста, автора книг, знатока стандартов.  Как человек — весьма неприятный, но в  техническом плане мне упрекнуть его не в чем. Если хочется разобраться в хитросплетениях и взаимопротиворечиях стандартов — к нему. И наверняка он увидев мой пост скажет, что я дилетант и не компетентен, поскольку термин УЗО отсутствует в стандартах, и устройство правильно называть….

P.S. Оказывается за время моего отсутствия на хабрахабре и покорения пикабу изменились правила, относительно репостов. Прибыл по приглашению @SLY_G. Если читателям хабрахабра нравится мой контент на околотехническую тематику (все-таки он больше подходил гиктаймс), то я готов приносить сюда некоторые другие мои посты, заслуживающие внимания) Например про предохранители и автоматические выключатели, да и в целом про технику.

Монтаж и типовые схемы подключения противопожарного УЗО

Для установки противопожарного устройства защитного отключения потребуется минимальный набор инструментов, немного опыта электромонтажных работ и подходящая для потребителя схема. Перед монтажом нужно ориентироваться на следующий список инструментов и материалов:

  • пассатижи, кусачки, 1-2 м провода сечением от 2,5 кв. мм;
  • индикаторная отвертка, мультиметр или контрольная лампочка;
  • само УЗО и инструкция по его установке;
  • подходящая схема подключения.

Сложности существуют с подбором правильной схемы. Квартирный щиток может быть оснащен заземляющим проводом, а может быть и без него. Некоторые потребители для работы требуют 3 фазы питания, а некоторые только одну. Поэтому ниже приведены несколько типичных схем подключения противопожарного УЗО.

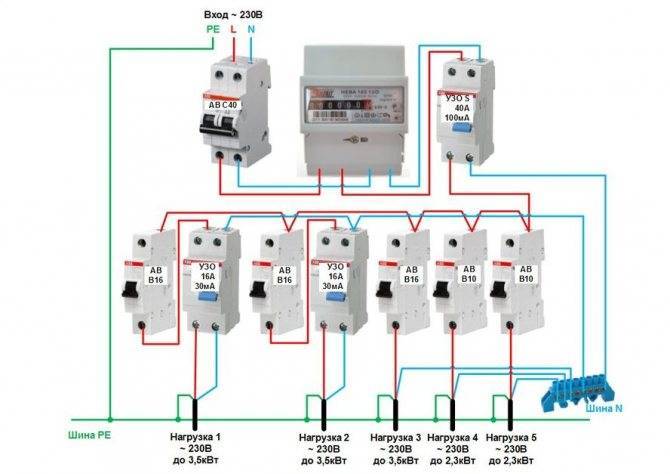

Подключение однофазного УЗО

Одна из наиболее популярных схем. Она применима в квартирах и частных домах с однофазным питанием без заземляющего провода:

  1. На вводе в электрощит устанавливается автоматический выключатель. Он защитит последующие цепи от КЗ.
  2. За ним следует прибор учета. В данном случае он однофазный.
  3. Далее подключается УЗО. Монтаж проводов выполняется согласно маркировке на корпусе прибора.
  4. После УЗО ноль следует подсоединить на общую N шину, а фаза расходится по групповым автоматам.

Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

Подключение трехфазного УЗО

Для защиты от пожара трехфазной сети потребуется четырехполюсное устройство на 380 В. Остальные же принципы монтажа остаются теми же. Сначала идет вводной автомат, затем счетчик и групповые автоматы или УЗО.

Основная задача противопожарного УЗО — это защита от возгорания проводки. Устройства этого класса рассчитаны на сравнительно высокие токи утечки до 300 мА. Поэтому они не подходят для обеспечения безопасности человека от поражения электротоком.

Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

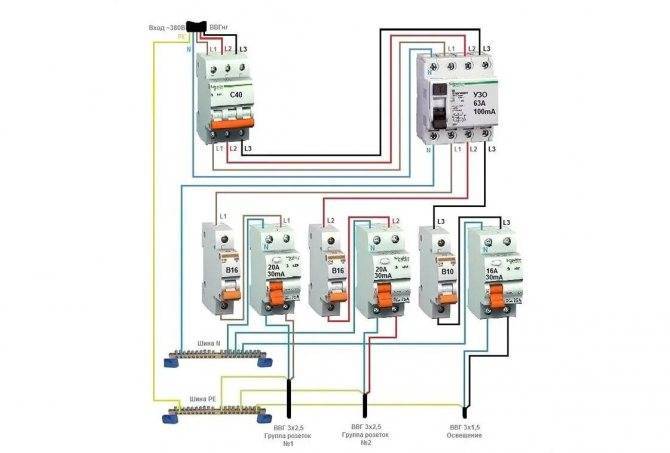

Схема подключения противопожарного УЗО

На ток утечки противопожарного УЗО оказывает влияние состояние и возраст проводки. Также сказывается ее протяженность и разветвленность. Чем хуже состояние кабелей, тем выше риск ложных срабатываний устройства защиты.

Проверка УЗО на работоспособность

В конструкции устройства защитного отключения для проверки работы прибора предусмотрена кнопка «ТЕСТ» при нажатии на которую имитируется возникновение аварийной ситуации и отключаются силовые группы контактов. Однако, ввиду того, что указанный метод проверки является косвенным, полную проверку работоспособности устройства желательно выполнять естественным путем.

На сегодняшний день самым распространённым вариантом защиты от утечек токов на землю является установка и подключение одного (общего) УЗО

на всю электропроводку. Действительно, бюджетность ремонта имеет, далеко не последнее значение, тем более что при правильном выборе технических параметров устройства, последнее, вполне способно обеспечить достаточный уровень защиты.

В некоторых случаях – когда электропроводка представляет собой одну электрическую группу, подключение более одного УЗО, просто не требуется. Установка нескольких устройств защитного отключения бывает оправдано при наличии электропроводки, «разбитой» на несколько электрических групп и имеет, конечно, свои определённые преимущества и недостатки.

Как написано вначале, одного устройства на квартиру (частный дом), бывает вполне достаточно. Говоря о безопасности, установкой нескольких защитных устройств можно реализовать более точную защиту от утечек токов, индивидуально подобрав для конкретных электроприборов устройства защиты с оптимальными рабочими параметрами.

Так, установка отдельного, более чувствительного УЗО с номиналом по току утечки, обычно, составляющим 10 mA, скажем, для стиральной машинки, будет оправдана в случае, если вводное (общее) устройство защиты имеет дифференциальный ток отключения 100-300 mA. Вводное исправное УЗО на 30 mA, в случае неисправности изоляции бытового электроприбора и возникновения токов утечки, способно сработать достаточно оперативно, обеспечив должный уровень электробезопасности.

Другое дело – удобство эксплуатации электропроводки с несколькими устройствами защиты, это, несомненно, очевидное преимущество. Так, при нарушении изоляции какого-либо бытового электроприбора, сработает УЗО, установленное, именно для его защиты, обесточив опасный участок, а не всё жильё целиком.

Главный недостаток использования нескольких устройств защиты – конечно, более высокая стоимость реализации такого варианта защиты. В случае его выбора обязательно стоит учесть наличие свободного места для их установки в распределительном щите.

Кроме того, не нужно забывать, что УЗО является защитой от токов утечки на землю, а не от токовых перегрузок и коротких замыканий.

Поэтому, в защищаемую цепь после него обязательно должен быть включен автоматический выключатель нужного номинала, защищающий не только цепь, но и само устройство защитного отключения при возникновении в этой цепи сверхтоков – т. е. место в щите должно быть предусмотрено и для размещения этих автоматов.

В случае дефицита свободного места в щите – когда количество УЗО и автоматических выключателей для защиты запланированных электрических групп слишком велико, рекомендуется использовать дифференциальные автоматические выключатели, совмещающие в себе функционал УЗО и автоматов – защиту от КЗ, длительных токовых перегрузок и утечек токов на землю.

Какие цепи следует защищать, используя отдельные устройства защитного отключения? Это, прежде всего, электрические группы, питающие розетки влажных помещений: ванных комнат, кухонных помещений, балконов и т. д. Розетки жилых комнат имеет смысл группировать по несколько штук, например одно УЗО на комнату (2-5 розеток).

Нужно ли защищать осветительные цепи от токов утечки?

Многие считают это совершенно излишним, мотивируя тем, что в быту пользователи, практически не имеют контакта с осветительными приборами, управляя светом, используя выключатели или переключатели.

С этим трудно поспорить, действительно наш контакт с осветительными приборами ограничен, однако, всё-же имеет место быть; периодически приходится заменять сгоревшие лампочки или вытирать с них пыль.

К тому же, производителями всевозможных люстр и светильников (в том числе, с корпусами, полностью выполненными из нетокопроводящих материалов) предусмотрено подключение заземляющего проводника. Для защиты осветительных цепей целесообразна установка одного УЗО, с исключающим ложные срабатывания номиналом по току утечки 30 mA.

Назначение дифференциальных выключателей

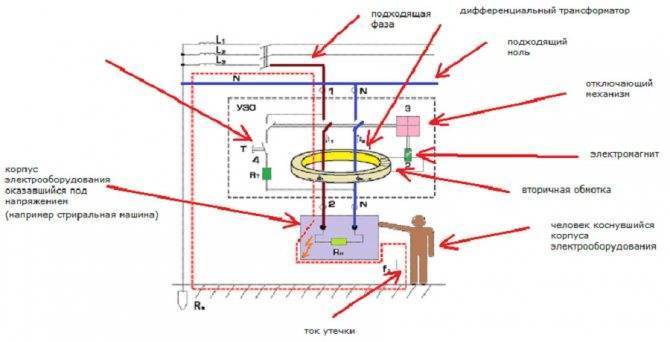

Дифференциальные автоматические выключатели предназначаются для защиты электросети от коротких замыканий и асимметрии токов. Принцип работы подобных устройств основан на сравнении значений и направлений токов, протекающих в L и N жилах питающей сети. Если они равны, то дифференциальный автомат остается во включенном состоянии. Если отличаются, то он отключит нагрузку.

Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

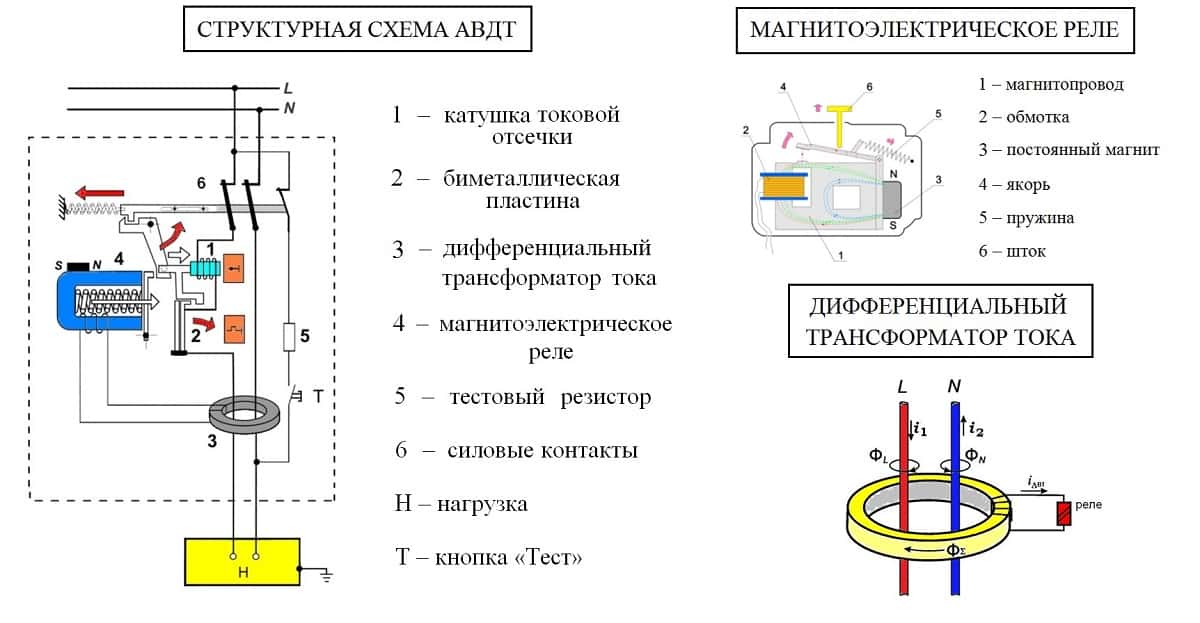

Принцип работы дифференциального автомата

Особенностью работы дифференциального автомата является то, что помимо сравнения токов друг с другом, он замеряет их абсолютное значение. Таким образом, диф автомат, кроме сравнивающей функции, выполняет задачу по отсечке потребителя при перегрузке по мощности. В этом плане его роль схожа с обыкновенным автоматическим выключателем.

В итоге можно выделить 2 задачи, которые выполняет диф автомат:

  • защита при перекосе нагрузки или утечки тока на землю;
  • отключение потребителя при перегрузке или КЗ.

Следует понимать отличия между устройством защитного отключения и дифференциальным автоматическим выключателем. УЗО используется только для обнаружения утечки. Диф автомат же работает по схожему принципу, но дополнительно защищает сеть от замыканий и перегрузок по току.

Противопожарное УЗО: рекомендации по выбору, правила и схемы монтажа

Причины возгорания электропроводки

Причинами возгорания электропроводки могут являться:

  • Нагрев проводников (локальный или на протяженном участке) из-за перегрузки.
  • Искрение в месте плохого электрического контакта (в соединениях, на клеммах электроприборов и аппаратов)
  • Утечка с неизолированных участков цепи (в соединительных, ответвительных и проходных коробках, распределительных щитах, электрических аппаратах).
  • Горение электрической дуги на каком-либо участке цепи, вызванное током короткого замыкания.
  • Повреждения изоляции кабеля.

Повреждения изоляции кабеля могут происходить по следующим причинам:

  • Электрические — от перенапряжения и сверхтоков.
  • Механические — удар, нажим, сдавливание, изгиб, повреждение инородным телом.
  • Воздействие окружающей среды — влажность, тепло, излучение (ультрафиолет), старение, химическое воздействие.

Развитие короткого замыкания из тока утечки, приводящее к возгоранию, происходит следующим образом:

  • В месте микроповреждения изоляции между находящимися под напряжением проводниками начинает протекать крайне малый точечный ток.
  • Под воздействием влажности, загрязнения, проникновения пыли с течением времени образуется проводящий мостик, по которому протекает ток утечки.
  • По мере ухудшения состояния изоляции, начиная со значения тока примерно 1 мА, постепенно происходит обугливание проводящего канала, возникает «угольный мостик», и происходит непрерывное возрастание тока.
  • При значениях тока утечки 150 мА, что соответствует мощности 33 Вт, возникает реальная опасность возгорания за счет нагрева теплом, выделяемым в месте повреждения изоляции, различных легко воспламеняемых материалов.

Основные ошибки во время подключения УЗО

При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Чтобы избежать их, соблюдайте такие правила:

входные клеммы устройства защитного отключения должны подключаться только после соответствующего автомата, прямое подключение к сети недопустимо; соблюдайте соответствие нулевых и фазных контактов, их обозначение специально указано на корпусе; при монтаже проводки внимательно соблюдайте схему, особенно это касается объектов с разветвлением, большим количеством подключенных объектов и несколькими УЗО для них; если в квартире или доме отсутствует заземляющий проводник, то его ни в коем разе не стоит заменять проводом наброшенным на радиаторы отопления или трубы водопровода, заземление должно изготавливаться в соответствии с правилами; обращайте внимание на рабочие характеристики приобретаемых приборов (номинальный рабочий ток и ток отключения) и их соответствие параметрам сети, к примеру, если в линии может протекать ток в 50А, то устройство стоит выбирать минимум на 63А. Чтобы обезопасить себя во время подключения соблюдайте элементарные правила электробезопасности

Чтобы обезопасить себя во время подключения соблюдайте элементарные правила электробезопасности.

Нормативные документы

В этих нормативных документах вы найдете информацию про УЗО защиты человека от токов утечки.

  • ПУЭ (Правила Устройства Электроустановок) изд.7
  • СП 31-110-2003, Проектирование и монтаж электроустановок
  • ГОСТ Р 50571.8-94, ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ ,Часть 4
  • ГОСТ Р 50571.11-96, Электроустановки зданий, Часть 7, Требования к специальным электроустановкам.
