Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке — Inomix.ru

Содержание

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

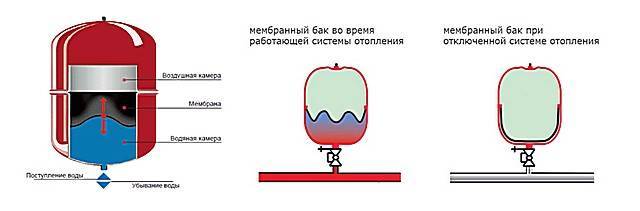

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

Его нельзя ставить вплотную к стене.
Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
Подвешенный на стене бак не должен располагаться слишком высоко.
Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Как подобрать

По каким параметрам нужно подбирать бачок для вашей отопительной системы?

Ключевой параметр — объем. Он должен превышать увеличение объема теплоносителя при нагреве с минимальной до максимальной рабочей температуры, чтобы исключить срабатывания предохранительного клапана или, того хуже, возможное повреждение контура.

Помимо того, стоит уточнить тип мембраны (тарельчатая или грушевидная). При разрыве грушевидной мембраны вы можете заменить только ее, а вот при повреждении тарельчатой приходится менять корпус бака.

Грушевидная и тарельчатая мембраны.

Как своими руками рассчитать минимальный объем бака мембранного типа?

С высокой точностью она вычисляется по формуле V=(Vот х E)/k.

В ней:

V — объем бака;
Vот — суммарный объем воды или антифриза в системе отопления;
Е — коэффициент расширения жидкости;
k — коэффициент эффективности мембранного бака.

Формула требует нескольких комментариев.

В сбалансированной системе отопления количество теплоносителя примерно равно 15 литрам на 1 киловатт мощности отопительного котла. Более точно его можно узнать, заполнив контур водой и слив ее через сбросник в любую мерную тару (ведро, канистру и т.д.).

Для точного измерения объема контура слейте воду из него в любую мерную тару.

Коэффициент расширения воды при нагреве до максимальной в отопительном контуре температуры в 95С берется равным 4%, или 0,04. Если в воду для понижения температуры ее замерзания добавляется пропиленгликоль, на каждые 10% его объема коэффициент расширения тоже увеличивается на 10%.

Так, при содержании пропиленгликоля в теплоносителе, равном 20%, коэффициент будет равен 4%*1,2=4,8% (или 0,048), при 40% — 4%*1,4=5,6%, или 0,056.

Добавка пропиленгликоля увеличивает тепловое расширение жидкости в контуре.

Эффективность бака рассчитывается по формуле k=(PV-PS)/(PV+1).

В ней:

PV — предел рабочего давления (обычно 2,5 кгс/см2);

Универсальная (для любой жидкости) схема расчета давления в зависимости от высоты контура.

Давайте попробуем рассчитать минимальный объем бака для следующих вводных:

Мощность котла — 24 КВт;
В качестве теплоносителя используется смесь из 80% воды и 20% пропиленгликоля;
Высота контура над бачком равна 5 метрам.

Объем теплоносителя из расчета 15 литров на киловатт мощности котла будет равным 15*24=360 литров.

Коэффициент расширения смеси пропиленгликоля и воды равен 4%*1,2=4,8%, или 0,048.

Давление зарядки бака равно гидростатическому давлению в контуре — 0,5 кгс/см (5 метров высоты, помните?).

Чтобы уменьшить заводское давление, достаточно прижать золотник отверткой. Для накачки бачка используйте обычный велосипедный насос.

При максимально рабочем давлении в 2,5 кгс/см2 коэффициент эффективности — (2,5-0,5)/(2,5+1)=0,57.

Подставляем значения в формулу:

V=(360*0,048)/0,57=30,3 литра.

Еще один пример расчета.

Можно ли упростить расчет?

Избыточный объем бака ничем не повредит функциональности отопительной системы, поэтому часто используется упрощенная инструкция по вычислению его объема: бак берется равным 10% объема теплоносителя в системе.

Каковы признаки недостаточного объема бака?

Самый верный признак — срабатывание предохранительного клапана при выходе системы отопления на рабочие температуры. Бачок не обязательно менять на устройство с большим объемом: можно просто дополнить контур вторым бачком.

Признак недостаточного объема бачка — срабатывание предохранительного клапана.

Антифризы для отопления

В системы отопления кроме воды заливают специальные незамерзающие жидкости — антифризы. Обычно это водные растворы многоатомных спиртов. Не так давно на нашем рынке появился антифриз на основе глицерина. Так что теперь типов незамерзающих жидкостей для систем отопления три.

Виды незамерзающих жидкостей и их свойства

Антифризы есть на основе двух веществ: этилен-гликоля и пропилен-гликоля. Первый более дешев, замерзает при более низких температурах, но очень токсичен. Отравиться можно не только выпив, но даже просто замочив руки или надышавшись парами. Второй незамерзающий теплоноситель для системы отопления — на основе пропилен-гликоля.Он более дорог, но безопасен. Иногда он даже используется как пищевая добавка. Его минус (кроме цены) — он теряет текучесть при более высоких температурах чем пропилен-гликоль.

Этилен-гликолевый теплоноситель очень ядовит

Несмотря на высокую токсичность чаще покупают этилен-гликолевые теплоносители. Связано это, скорее всего, с ценой — пропилен-гликоль дороже раза в два. Но этилен-гликолевые антифризы в чистом виде еще и химически активны, могут вспениваться, имеет повышенную текучесть. С пеной и активностью борются присадками, а повышенная текучесть никак не корректируется. В паре с токсичностью она — опасное сочетание. Если есть где-то малейшая возможность, этот антифриз протечет. А так как и его пары ядовиты, ни к чему хорошему это не приведет. Поэтому, если есть возможность, используйте пропилен-гликоль.

Таблица с разновидностью теплоносителей

Еще один важный недостаток — этилен-гликоль очень плохо реагирует на перегрев, а перегрев наступает при довольно низкой температуре. Уже при +70°C образуется большое количество осадка, который оседает на элементах системы отопления. Отложения снижают теплоотдачу, что снова ведет к перегреву. В связи с этим в системах с котлами на твердом топливе такие антифризы не используют.

Пропилен-гликоль, наоборот, химически почти нейтрален. Он меньше всех теплоносителей реагирует с другими веществами, перегрев наступает при более высоких температурах и приводит не к таким последствиям.

Пропилен-гликолевый теплоноситель безопасен, но стоит дороже и замерзает при более высоких температурах

Особенности систем с антифризом в качестве теплоносителя

При проектировании системы отопления надо изначально принимать во внимание теплоноситель. Это связано с более низкой теплоемкостью незамерзающих жидкостей, а также другими их свойствами

Если все оборудование было рассчитано на воду, а зальют в нее антифриз, могут возникнуть следующие проблемы:

Не хватит мощности и в доме будет холодно. Это связано с более низкой теплопроводностью антифризов. Решить эту проблему можно малой кровью — увеличить скорость движения теплоносителя, поставив более мощный циркуляционный насос. Но по-хорошему, требуется увеличение количества секций радиаторов.
В системах закрытого типа может недостаточным оказаться объем расширительного бачка. Это связано с тем, что при нагревании незамерзайки расширяются больше, чем вода. Выход — поставить еще один бачок. Суммарный объем должен быть чуть больше требуемого (объем можно взять из таблицы). Объем расширительного бачка для разных типов теплоносителя
Если использованы обычные резиновые прокладки, при использовании этилен-гликоля или глицерина они через некоторое непродолжительное время разрушатся и потекут. Потому перед заливкой антифриза во всех разъемных соединениях прокладки заменяют на паронитовые или тефлоновые.

Как вы поняли, лучший теплоноситель для системы отопления — вода. Она и лучше по характеристикам и в разы дешевле. Если же отоплению грозит разморозка, приходится заливать антифризы, но не автомобильные, а специальные — для отопления. В этом случае, при наличии достаточного количества средств, лучше использовать пропилен-гликоль. Этиленовые незамерзайки — крайний случай. Они пригодны в системах закрытого типа, в которых установлены специальные прокладки и автоматизированные котлы, которые не допустят перегрева.

Чтобы покупателям было проще ориентироваться, в теплоносители добавляют красители. В этиленовые — красные или розовые, в пропиленовые — зеленый, в глицериновые — голубой. Через некоторое время цвет может стать нет таким интенсивным или пропасть совсем. Это происходит из-за термического разрушения красителей, но на свойства самого антифриза не влияет.

Как выбрать и установить расширительный бачок

Прежде всего – выбираемый расширительный бачок по своим геометрическим размерам должен соответствовать объему теплоносителя, находящегося в системе

Обратите на это особое внимание при выборе. Приобретение чрезмерно маленького бачка может свести всю его эффективность к нолю

Особое внимание обратите на характеристики мембранного устройства. Оно должно сохранять свои рабочие свойства при всем диапазоне температур, планируемых в отопительной системе

Также мембрана должна выдерживать возможные скачки давления, для чего в ней должен иметься определенный запас гибкости.

Устанавливать расширительный бачок в отопительную систему частного дома необходимо согласно подготовленному проекту, если вы сами не с состоянии подготовить такой проект — обязательно обратитесь за помощью к профессионалам!

Помните, что открытые бачки для расширения теплоносителя могут устанавливаться исключительно в верхней части отопительной системы. Обычно в них присутствует резьбовое соединение, расположенное в нижней части устройства.

При этом расширительный бачок закрытого типа можно установить в любом месте системы отопления . Желательно, чтобы место его монтажа находилось непосредственно после циркуляционного насоса по ходу движения теплоносителя.

установка бачка

Обратите внимание, что расширительный бачок любого типа при наполнении его водой значительно увеличивает свою массу, что накладывает дополнительные требования к прочности системы его крепления. Предусмотрите наличие свободного доступа к отопительному бачку, особенно к устройствам со сменяемой мембраной

При установке расширительного бачка в обязательном порядке в системе отопления также устанавливается манометр и защитный клапан, который будет служить «последним рубежом обороны» при незапланированном чрезмерном расширении теплоносителя.

Если вы тщательно выберите и грамотно всё смонтируете – можете быть уверены в долгой и бесперебойной работе контуров обогрева.

Характеристика закрытых расширительных баков

Используются герметичные емкости из металла, в которых находится запас теплоносителя на случай температурного сжатия жидкости. Так решается проблема завоздушивания трубопровода. Если теплоноситель, расширяясь при нагревании, создает слишком большое давление, гидробак компенсирует перепад.

Несмотря на кажущуюся простоту конструкции, расширительные бачки отличаются друг от друга, и различные модели имеют разные эксплуатационные параметры. Конструктивно различаются следующие типы гидробаков:

Резервуары, предусматривающие замену груши.
Баки со стационарно установленной мембраной.
Емкости, не имеющие в конструкции мембраны.

В первом случае груша выполняет функцию мембраны. Именно в нее закачивается воздух, который меняет объем рабочей камеры при термическом увеличении объема жидкости в системе. Давление воздуха в расширительном баке должно быть таким, чтобы выдавливать воду в трубы при падении температуры в радиаторах.

Порядок и условия монтажа бака

Мембранный гидроаккумулятор можно установить самостоятельно, без привлечения специалиста. Список требований к монтажу прибора выглядит следующим образом:

устройство запрещается ставить в местах с минусовой температурой;
бак-расширитель можно установить в любой точке отопительной системы до ее разветвления;
крепление должно быть максимально надежным, поскольку наполненный резервуар становится очень тяжелым;
соединения должны быть герметичными, при этом герметики использовать нельзя, поскольку из-за них между корпусом бака и мембраной ухудшится трение;
не следует устанавливать резервуар на выходной трубе в непосредственной близости от отопительного котла.

Если емкость гидроаккумулятора имеет объем от 30 л и выше, ее запрещено прикреплять к несущим конструкциям. Чаще всего такие баки оборудованы специальными ножками, которые предусматривают их установку непосредственно на пол. При монтаже следует соблюдать следующие условия:

патрубок должен иметь окружность в три четверти (дюйма); соответственно, в обратном трубопроводе должен присутствовать аналогичный резьбовой канал;
любая внешняя нагрузка на бак должна быть исключена;
следует использовать паронитовые прокладки, которые устойчивы к высоким температурам или давлению;
чтобы регулировать или поддерживать нужное давление в газовом отсеке, бак-расширитель должен быть оснащен воздушным клапаном.

При установке гидроаккумулятора нельзя допускать грубых ошибок, иначе оборудование не будет нормально функционировать. Наиболее распространенной ошибкой является неправильно высчитанное предельное давление (которое составляет около 90% от критического) в газовом отсеке. Подобный просчет приводит к тому, что мембрана не расширяется и не пропускает излишки теплоносителя в резервуар. Итогом станет прорыв трубы и отказ системы отопления. От подобного развития событий страхует установленный на гидроаккумулятор качественный манометр. Если после проведения расчетов окажется, что объема имеющегося бака недостаточно, потребуется приобрести дополнительную небольшую емкость.

Расширительный бак в системе отопления очень важен, поскольку именно от него зависит, насколько корректно будет работать система. Устанавливать его несложно, но необходимо осуществить весь процесс максимально тщательно, так как даже небольшая оплошность может спровоцировать аварийную ситуацию. В закрытой отопительной системе на мембрану постоянно действует высокое давление, на протяжении всего отопительного сезона это устройство испытывает серьезные нагрузки. Поэтому не реже чем раз в 2 года следует проверять ее состояние и при необходимости производить замену этой детали и/или самого бака-расширителя.

Какая конструкция лучше?

Системы, в зависимости от устройства и материала расширительного бака, различаются перечнем плюсов и минусов. Но, по мнению экспертов и опытных пользователей, преимущества в функциональности на стороне закрытых вариантов.

Плюсы и минусы открытого бака

Самопроточная система нуждается в трубах большего диаметра, что в свою очередь напрямую увеличивает расходы. Бюджет обустройства открытой отопительной системы с негерметичным расширителем незначительно увеличивается, хотя и остается сравнительно небольшим.

Главными преимуществами такого варианта считаются простота, плюс низкая стоимость комплектующих и монтажных работ. Еще одной положительной особенностью является отсутствие необходимости в контроле уровня давления.

Расширитель открытого типа для небольших систем можно собрать из подручных средств, несложным будет и его монтаж

Однако минусов значительно больше:

применение незамерзайки опасно из-за токсичных испарений;
возможности монтажа ограничены только верхней точкой системы;
постоянный контакт с атмосферой увеличивает риск воздушных пробок и коррозии;
медленный разогрев;
перепады температур, сопровождающие конвекционную циркуляцию, ускоряют износ оборудования;
применяется в отоплении малоэтажных строений, максимум в два этажа;
большие теплопотери и расход энергии для разогрева.

Еще один недостаток открытой системы – потери от испарения и переливов. Поэтому при монтаже бака следует позаботиться о доступности доливного отверстия.

Плюсы и минусы закрытого бака

Если по ценам и простоте монтажных работ выигрывают открытые расширители, то функциональность – сильная сторона закрытого бака, который еще называют экспанзомат. Именно их используют в сооружении закрытых отопительных систем, не имеющих прямого контакта с атмосферой.

Экспанзоматы обладают следующими преимуществами:

полная герметичность позволяет использовать антифриз;
место размещения расширителя не влияет на работоспособность системы;
изоляция внутреннего пространства бака сводит к минимуму вероятность воздушных пробок и возникновения коррозии;
после запуска система прогревается быстрее, более чувствительна к регулировке температурных режимов;
меньшая разница между эксплуатационными условиями линий подачи и обратки, что в результате повышает эксплуатационный ресурс;
не требует монтажа труб большого диаметра, что позволяет сэкономить на сооружении;
не требует постоянного внимания к уровню и состоянию жидкости;
возможность применения в системах, рассчитанных на несколько этажей;
небольшие теплопотери, сокращающие затраты при эксплуатации оборудования.

При выборе расширителей этого типа могут встречаться герметичные баллоны с неразборной конструкцией. При неисправности диафрагмы баллон придется менять на новый.

Для контроля за уровнем рабочего давления на баллон монтируется манометр, для отвода излишков воздуха устанавливается воздухоотводчик автоматического или механического типа

Из минусов важно отметить сложность конструкции, особые требования к материалам, которые увеличивают стоимость оборудования. К этому можно добавить необходимость постоянного контроля давления и его восстановления при необходимости

Марка	Стоимость, рубли
Объем, л	8	12	18	24	35	50	80	100	150	200	300	500
Wester	790	860	900	1 000	1 650	1 900	2 500	3 500	5 200	9 500	11 500	18 100
Объем, л	8	12	18	25	33	60	80	100	140	200	300	500
Reflex	1 520	1 600	1 980	2 300	3 070	4 900	5 900	6 700	9 060	10 860	15 000	23 000
Объем, л	8	12	18	25	35	50	80	105	150	200	250	500
Zilmet CAL-PRO	1 170	1 230	1 300	1 630	2 100	3 100	4 200	6 100	7 600	9 480	12 200	22 200
