Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

Каким должно быть давление на практике?

То, что минимальное давление может составлять 0,3 атм, еще не означает, что этого показателя достаточно для полноценного пользования холодной водой. Ни один бытовой прибор попросту не будет функционировать при таком низком напоре, поэтому, даже если теоретически вы абсолютно вписываетесь в нормы, на практике все может оказаться не так привлекательно.

В любой стандартной квартире есть масса бытового оборудования, которое работает с водой: начиная от стиральной машины и заканчивая джакузи. Эти приборы, в зависимости от мощности, выдвигают свои требования к давлению поступающей воды:

  • посудомоечная и стиральная техника – 2 атм;
  • нагревательный котел – 2,5-3 атм;
  • душ с гидромассажем – 3,5-4 атм;
  • джакузи – 4 атм.

Практика показывает, что оптимальным для квартиры является давление ХВС в 4-5 атм.

Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации
Давление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

  • диаметр труб и их пропускная способность;
  • местные потери давления по отдельным участкам системы отопления;
  • требования гидравлической увязки;
  • потери давления по всей системе (общие);
  • оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

  1. Собрать исходные данные и систематизировать их.
  2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

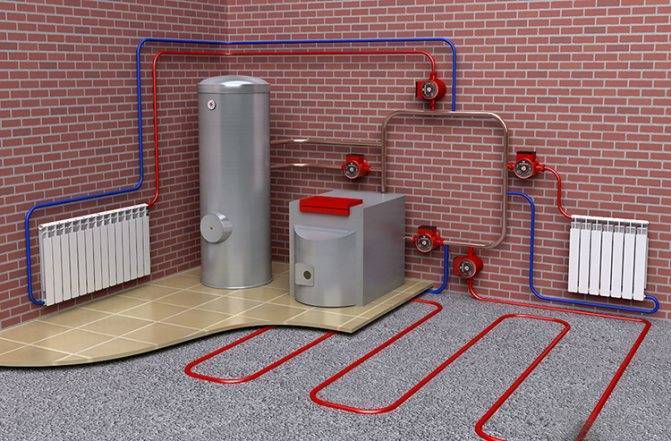

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

  • мощности радиаторов;
  • расхода теплоносителя;
  • расстановки теплового оборудования и пр.

Способы повышения давления воды

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализацииКаждый потребитель имеет право жаловаться на не качественную услугу и добиваться увеличения напора воды. С нормами уже ознакомились. Однако при наличии минимального давления 0,3 кгс/см2, жалобы могут не помочь. Тогда следует воспользоваться другими вариантами.

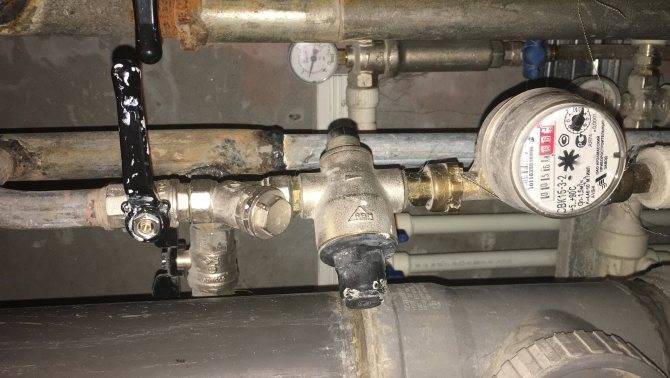

При снижении напора, следует произвести обслуживание фильтров, устанавливаемых на вводе в помещение перед редуктором или счетчиком. Снять фильтрующие элементы, почистить и промыть. Если не возможно очистить, заменить на новый элемент.

У некоторых счетчиков воды на входном патрубке стоят сеточки. В этом случае стоит очистить и её. Многие современные смесители, для лучшей аэрации воды, имеют фильтры-сеточки, которые забиваются взвесью. Устанавливают фильтры и на некоторые бытовые приборы, например стиральные или посудомоечные машины.

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

Разводка труб водоснабжения в квартире: схема водопровода, монтаж Каким должен быть домашний водопровод? Простым, надежным, незаметным, современным, безопасным. Такие пожелания у каждого заказчика. И ремонтопригодным – добавит специалист. Отдельные энтузиасты…

Если причина слабого напора в водопроводе за пределами квартиры, нужно обратиться к обслуживающей организации. Возможно им так же следует произвести очистку и проверить настройку оборудования водоснабжения дома. Иногда требуется заменить изношенные крыльчатки насосов, вышедшую из строя автоматику или даже весь насос.

При низком напоре на вводе в дом, обращаться нужно уже к поставщику воды. Если водоснабжающая организация не способна решить проблему, можно установить повышающие насосы на весь дом. В продаже имеется большой выбор помп различной мощности с автоматическим регулированием давления в системе. Владельцы коттеджей часто выбирают такой способ решения проблемы.

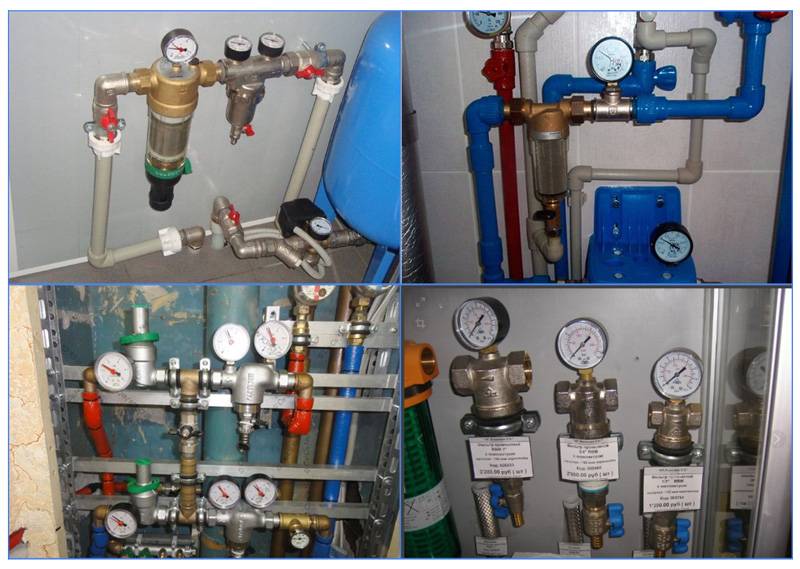

Нормативы давления воды

Также, прежде чем звонить в управляющую компанию с претензиями, следует выяснить, по каким нормативам считается давление в водопроводных трубах и каким оно должно быть. Главный документ, на основе которого и ведется организация центральной системы водоснабжения – это СНиП 2.04.2-84.

Давление воды принято измерять в так называемых барах; 1 бар либо 1 атмосфера (атмосферная единица) – это напор, который создается десятиметровым столбом воды.

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

В среднем, давление в городской квартире должно составлять около около 4 атм

Интересно, что вышеприведенные данные относятся к одноэтажным постройкам. Но при увеличении количества этажей в доме на каждый новый подъем следует прибавлять дополнительно 4 м – таким образом, можно получить и показатель необходимого давления для, например, типовой девятиэтажки: 10м + (4м х 9 этажей) = 46 м. Таким образом, величина напора входного потока воды в трубах дома высотой 9 этажей получается равной 4,6 атм. Чем выше дом, тем больше давление. А вот если для получения воды в частном доме используется скважина, то обязательно будет учитываться ее глубина для произведения расчетов.

Согласно нормативам, давление в трубах холодного водоснабжения должно варьироваться в пределах от 0,3 до 6 бар, горячего – от 0,3 до 4,5. В целом, для правильной работы всех основных элементов сантехники и бытовых приборов, например, в частном доме будет достаточно давления в трубах в пределах 2,3-3,5 атм, а в квартире – не менее 2,5 атм. Идеальной и общепринятой нормой считается давление 4 бара.

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

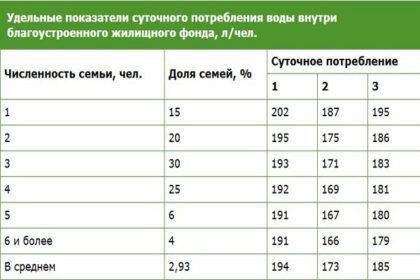

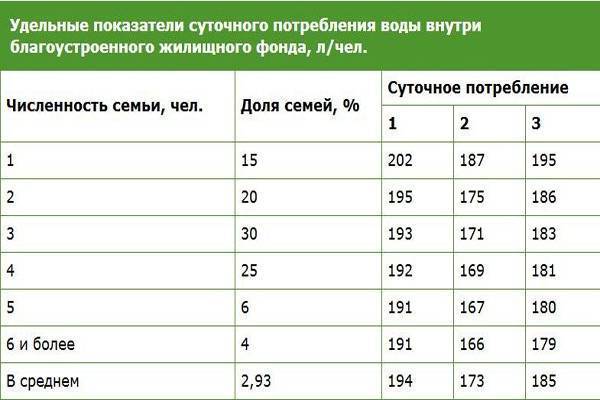

Таблица показателей суточного потребления воды (в литрах на человека)

Кстати, слишком большое давление воды может также принести немало проблем. Некоторые виды техники могут поломаться, а смесители будут очень быстро изнашиваться. Высокий напор может спровоцировать течи

Именно поэтому важно выбирать качественную сантехнику, способную выдержать сильные гидроудары и резкие перепады давления

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

Слишком большое давление также нежелательно

Как узнать мощность: пошаговая инструкция

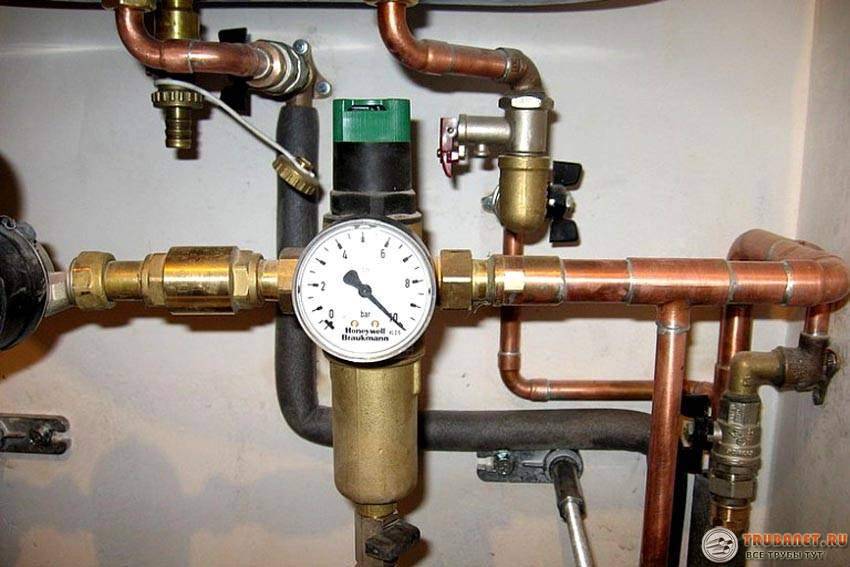

Наиболее точным способом определить давление водопровода может стать встроенный манометр, — его устанавливают на входе во внутреннюю сеть сразу после запорной арматуры с фильтром.

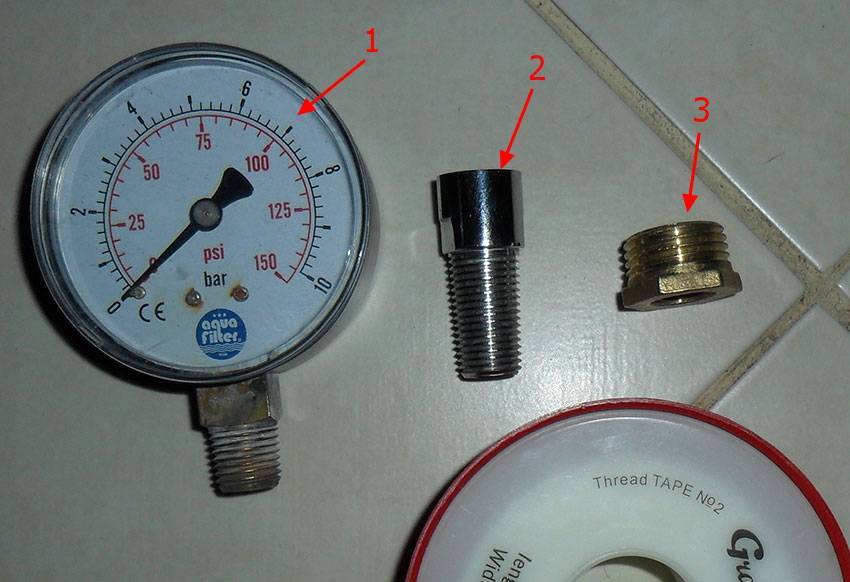

Если такое оборудование не установлено, то можно изготовить переносной его аналог самостоятельно.

Для того понадобится:

  • манометр до 6 атмосфер;
  • резьбовой удлинитель;
  • переходник (при необходимости);
  • фумлента;
  • разводной ключ.

Порядок работ:

  1. К манометру присоединяют резьбовой удлинитель, на который крепят переходник (при необходимости). Для точности производимых измерений с помощью фумленты достигают герметичности соединений.
  2. От с шланга душа отсоединяют лейку и прикручивают подготовленный ранее манометр, — соединение герметизируют фумлентой.
  3. Полностью открывают кран-буксу душа и снимают показания с манометра.

Справка. Во время испытаний, для точности снятия показаний, нельзя использовать другие сантехнические приборы: стиральную машину, раковину, унитаз и т.д.

Этот способ является наиболее точным, однако если требуется срочно узнать давление, а манометра под рукой нет, то можно применить другой, правда, менее точный метод: определение давления по расходу воды.

Популярные статьи  Что такое УЗО: устройство, принцип действия, существующие виды и маркировка УЗО

Понадобится:

  • трехлитровая банка;
  • секундомер.

Порядок проведения измерений:

  1. 3-литровую емкость подставляют под предварительно открытый на полную мощность кран.
  2. Одновременно с этим засекают время на секундомере и фиксируют: за сколько наполнится емкость.
  3. Полученное время сверяют с табличными данными и устанавливают давление.

Таблица: зависимость давления от расхода воды:

В видео наглядно показано, как можно измерить давление воды самостоятельно:

Способы увеличения давления в системе

Проблема с водонапором, особенно в старых домах, может иметь конструктивно-технический характер, перед которым коммунальщики бессильны. Также, экономя энергоресурсы, поставщики часто отключают один или несколько общедомовых повысительных насосов. За счет дублирующих контуров водоснабжение полностью не прекращается, но напор в системе значительно снижается.

В такой ситуации возникает необходимость применения одного из двух или двух одновременно методов оснащения водопроводной сети дополнительным оборудованием для увеличения давления и напора воды.

Метод #1 — проточный насос

Насосы такого типа повышают напор воды без дополнительного её забора, и каких-либо разрешений на их установку в квартирах не требуется.

Существует несколько разновидностей данных устройств, отличающихся по таким характеристикам, как:

  • тип управления (ручное, автоматическое);
  • разрешённая температура воды;
  • способ охлаждения.

Встроенный датчик устройства автоматически реагирует на падение давления в системе и поднимает его до оптимального значения.

Конструктивно проточный насос состоит из мокрого ротора, который находится в перекачиваемой воде. Ротор отделён от стартера тонкой гильзой из нержавеющего металла

Агрегаты данного вида относятся к поверхностным циркуляционным насосам. Они легко и быстро монтируются на существующих инженерных сетях. Как правило, дополнительных реконструкций системы для установки проточных насосов не требуется.

Давление, нагнетаемое насосом, может регулироваться как в ручном, так и в автоматическом режиме.

При подборе насоса необходимо сопоставлять его производительность с водопотреблением в квартире, чтобы при одновременном использовании нескольких бытовых приборов потребляющих воду, пропускной способности агрегата хватило для их нормальной работы.

К примеру, на три точки разбора воды будет достаточно насоса производительностью 3,5 м3 /час.

Небольшие по габаритам и весу проточные циркуляционные насосы могут устанавливаться на вводе центральной магистрали в квартиру, а также непосредственно перед потребляющим воду сантехническим бытовым устройством или газовой колонкой

Из наиболее популярных моделей агрегатов данного назначения можно выделить прибор от бельгийского производителя Grundfos UPA 15-90, имеющего большой рыночный спрос и достойное соотношение цены и качества.

Насос имеет очень хорошую характеристику по шуму – 35 дБ, что не требует дополнительной звукоизоляции в жилых помещениях. Несмотря на небольшую потребляемую мощность – 120 Вт, напор воды в системе повышается на 0,6 — 0,8 бар.

Важная спецификация агрегата — автоматическая блокировка при расходе воды менее 90 л в минуту и защита мокрого ротора (одновременное охлаждение и смазка).

Насос может устанавливаться как в вертикальном, так и в горизонтальном положении.

Метод #2 — насосная станция

При отсутствии эффекта от использования проточного насоса, более радикальной мерой будет являться установка в квартире насосной станции для повышения давления.

Часто только такая вынужденная мера может решить проблемы с напором воды у жильцов верхних этажей многоэтажек.

Конструктивно накопительная станция состоит из насоса и водяного аккумулятора – мембранного бака. Насос закачивает воду в бак и затем подаёт её к водоразборным точкам

С помощью реле давления вода поступает к потребителю с требуемым, заранее заданным, напором. При заполнении ресивера насос отключается.

Возобновляется работа станции после израсходования воды в гидроаккумуляторе.

Преимущества такого устройства:

  • возможность пользования водой даже при её отсутствии в водопроводной системе;
  • устойчивость к перепадам водяного давления.

Но следует учитывать, что такие агрегаты имеют относительно большие габариты и они более шумные, чем проточные насосы. Это накладывает определенные неудобства в использовании их в квартирах.

Кроме этого, мощная насосная станция может засосать воздух из квартир, расположенных на одних стояках водоснабжения, что приведёт к отключению насоса и необходимости заполнения системы водой.

Более широкое применение насосные станции находят в частных домах на автономных системах водоснабжения.

Рекомендации по выбору насосной станции для повышения давления и обзор лучшей десятки предложений мы привели в следующей статье.

Советы, как определить давление в водопроводе

Давление в водопроводе можно измерить с помощью прибора, называемого водяным манометром. Существует его бытовая версия для домашнего использования с переходником для подключения к оборудованию, например, к крану на кухне.

Существует метод измерения давления и без использования манометра. Для этого понадобится 3-х литровая банка и секундомер (или часы с секундной стрелкой). Необходимо открыть кран на полную мощность, подставить банку и засечь время. После заполнения нужно отметить время, за которое наполнилась банка. Оно и станет ключевым показателем для определения давления. Опытным и расчетным путем было установлено соответствие времени наполнения банки и давления в водопроводе.

Посмотрим более детально данное соотношение в таблице:

Давление в водопроводной сети (атмосфер) Время заполнения банки (секунды)
0,10 14
0,14 13
0,19 10
0,24 9,5
0,34 8

Эти показатели являются весьма приблизительными, а потому могут лишь стать основанием для вызова представителей управляющей компании для проведения официальных замеров с помощью специального оборудования.

Нормы давления в трубопроводе

Водопроводное давление измеряется в барах. Величина имеет альтернативное название – атмосферная единица. Под напором в 1 бар вода может подняться на высоту 10 м.

В городских сетях обычно давление составляет 4-4,5 бара, чего хватает для обслуживания многоэтажных домов.

По нормативным документам, в частности указаниям сборника СНиП 2.0401-85, допустимое давление для холодной воды варьируется в пределах от 0.3 до 6 бар, для горячей – от 0.3 до 4.5. Но из этого не следует, что давление в 0.3 атмосферы будет оптимальным. Здесь приведены лишь допустимые границы напора.

Галерея изображений

Фото из

Низкое давление влияет на эксплуатацию

Затруднения с набором воды

Сложность приема процедур

Отключение стиральной машины

Угроза перегорания проточного водонагревателя

Последствия превышения давления

Излишний напор в точках водозабора

Выход из строя электронного управления

Жители частных домов вынуждены рассчитывать давление в водопроводе индивидуально. В случае, если система автономная, напор может превышать допустимые по нормативным документам границы. Он может колебаться в районе 2.5-7.5 бар, а иногда достигать и 10 бар.

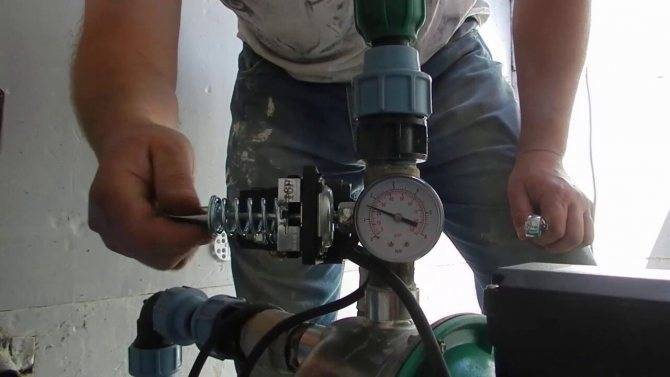

Стандартными значениями для нормальной работы системы с насосной станцией считается интервал 1,4 – 2,8 бар, соответствующие заводской установке показателей реле давления.

Если обеспечить чрезмерно высокое давление в системе, то некоторые чувствительные приборы могут выходить из строя или некорректно работать. Поэтому в трубопроводе давление не должно превышать 6.5 бар.

Высокое давление в водопроводе может вызвать протекание трубы, поэтому важно предварительно рассчитывать оптимальный уровень напора самостоятельно

Фонтанирующие артезианские скважины способны выдать напор в 10 бар. Такое давление способны выдержать исключительно приваренные соединения, большинство же фитингов, запорно-регулирующих узлов под его действием разрушаются, в результате чего возникают течи на участках.

Определять, какое необходимо давление воды для нормального функционала водопровода загородного дома, необходимо с учетом используемых бытовых приборов. Некоторые виды сантехнических устройств не работают при низком давлении.

Например, для джакузи необходимо давление 4 бара,  для душа, системы пожаротушения – 1.5 бара, для стиральной машинки – 2 бара. Если предусматривать возможность полива газона, то здесь должен быть сильный напор в 4, иногда – в 6 бар.

Популярные статьи  Система «Умный дом» для загородного дома: прогрессивные устройства для автоматического управления

Бытовые сантехнические приборы, подсоединенные к водопроводу, способны корректно работать исключительно от определенного давления, которое обычно составляет не меньше 1.5 бара

Оптимальным показателем давления для загородного дома будет отметка в 4 бар. Такого напора хватит для исправной работы всех сантехнических устройств. При этом большинство фитингов, узлов запорно-регулирующей арматуры способны его выдерживать.

Давление в 4 бар может обеспечить далеко не каждая система. Обычно для загородных домов давление в водопроводе составляет 1-1.5 бар, что соответствует самотеку.

Это интересно: Что выгоднее — потолочные обогреватели или тёплый пол?

Переносный манометр

Другой, более универсальный метод измерения предполагает произведение замеров интересующей характеристики непосредственно в точке эксплуатации.

Схема переносного манометра.

Для реализации этого метода понадобятся:

  • манометр, шкала которого позволяет производить замеры в диапазоне значений, характерных для квартирного водопровода;
  • удлинитель резьбы;
  • набор переходников для метрической и дюймовой резьбы для подключения манометра к контрольной точке;
  • фторопластовая лента ФУМ.

Проведение замера, определяющего давление воды в сети, можно выполнять в любой интересующей точке. Для проведения эксперимента необходимо манометр подключить к водопроводной сети.

Осуществляется разгерметизация выбранного соединения:

  • шланг гибкой подводки к кухонному смесителю;
  • питающий шланг на стиральную или посудомоечную машину;
  • подводка к бачку унитаза;
  • душевой смеситель;
  • корпус магистрального фильтра.

При необходимости можно даже разобрать какое-либо из соединений внутреннего водопровода или врезать непосредственно в трубу тройник с манометром. Вариант с врезкой постоянного манометра позволит больше не ломать голову над тем, как измерить давление.

При разгерметизации водопровода следует помнить о необходимости закрытия вентиля подачи воды в квартиру.

Схема реле давления.

Для удобства подключения на входную резьбу на корпусе манометра навинчивается удлинитель резьбы и необходимый для соединения с магистралью переходник. Полученная конструкция устанавливается в выбранную точку подключения.

Иногда возникает ситуация, когда не удается подобрать соответствующие переходники. Исправить положение поможет использование резинового шланга, который будет надеваться на манометр и измеряемую точку. Герметизация и дополнительная фиксация соединения в этом случае может быть обеспечена при помощи пары хомутов.

Чтобы облегчить себе жизнь, исключив проливы воды и неизбежную их ликвидацию, все резьбовые части соединений дополнительно герметизируют. Несколько витков ленты ФУМ позволят надежно удержать всю воду внутри системы.

Один из наиболее универсальных способов измерения давления воды – использование манометра.

Наиболее часто все манипуляции с подключением измерительного оборудования осуществляются на смесителе в ванной комнате.

Это вполне объяснимо:

  • в ванной комнате достаточно удобный доступ к сантехническим приборам;
  • при подсоединении манометра нет необходимости перекрывать поступление воды в квартиру – достаточно закрыть краны на смесителе;
  • в случае неплотной герметизации внутренних соединений вода прольется внутрь ванной.

При сборке всей измерительной конструкции на участке трубопровода между мембраной манометра и отсекающим вентилем неизбежно остается какое-то количество воздуха. Для того чтобы более точно измерить давление воды, необходимо предварительно по возможности стравить его.

Схема подключения трубки к манометру.

Полностью воздух может быть удален, если дополнительно перед измерительным устройством будет установлен специальный кран-спускник.

Но так как измерение давления операция эпизодическая и остаточное количество не вносит фатальных погрешностей в полученный результат, влиянием воздуха можно пренебречь.

Вполне достаточно будет открыть какой-либо ближайший кран и слить некоторое количество воды из трубопровода. Оставшийся воздух чаще всего уходит с этой водой.

В случае замера давления в душевом смесителе все еще проще. Достаточно несколько раз переключить регулятор напора воды душ-кран.

Последствия отклонений давления от нормы

Одной из важных технических характеристик, определяющих нормальное функционирование системы водоснабжения, является давление воды. Несоответствие его установленным значениям в любую из сторон может стать причиной возникновения ряда проблем.

При повышенном давлении создаётся угроза:

  • нарушения целостности резьбовых соединений, муфт, фитингов;
  • повреждения керамических вентилей;
  • выхода из строя клапанов и другого оборудования бытовых приборов, подключенных к водопроводу.

Недостаточный напор воды может служить причиной не только бытовых неудобств, возникающих, например, при мытье посуды, принятии душа, но и полного отказа от работы – в худшем варианте, некоторых санитарно-технических приборов, газовых колонок и проточных водонагревателей.

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации
Соответствие водяного давления в трубопроводах многоквартирного жилого дома установленным нормативным значениям и стандартам должно контролироваться управляющей компанией или поставщиком этой услуги. При необходимости производятся регулировочные работы на системе

Любое отклонение давления воды от нормативно предусмотренного требует определения причины этой неисправности и срочного принятия мер для нормализации напора.

Причины понижения давления в водопроводе

  • Снижение внутреннего диаметра водопроводных труб из-за отложения на стенках минеральных солей и ржавчины. Подобной «болезнью» особенно страдают трубы из чёрной стали и, в несколько меньшей степени, чугуна. Шершавая внутренняя поверхность, а также склонность к коррозионным образованиям способствуют к достаточно быстрому зарастанию внутренних просветов, особенно на поворотах трубопровода, в местах уменьшения его диаметра. Пластиковые трубы практически не доставляют хлопот в этом смысле – их гладкие стенки не дают минеральным солям зацепиться.
  • Засорение фильтра грубой очистки. Обычно он располагается на входе питающего трубопровода в дом, и предназначается для улавливания частиц песка и глинистой взвеси, попадающей в водопровод вместе с током воды из скважины.

  • Если в вашей внутридомовой водопроводной системе также установлен фильтр тонкой очистки, причина падения давления может быть также в его засорении.
  • Помимо водопроводных труб зарастать минеральными отложениями и ржавчиной может дополнительное сантехническое оборудование – краны, смесители, тройники и т.д. Очистив их от налёта, можно восстановить объём проходящих сквозь них воды.
  • Уменьшение дебетового расхода водяной скважины вследствие падения уровня воды.
  • Аварийные утечки воды из-за нарушения целостности водопровода.

Для чего нужно знать нормы

Другая крайность — чересчур повышенное давление воды в кране, превышающее установленный норматив. Многих жильцов радует «хороший» напор воды. Но, подобная ситуация может привести к разрушению водоподающего трубопровода — разрыву труб и стыковочных швов, выдавливанию уплотнительных сальников и заглушек.

Для устранения проблемы следует обращаться в эксплуатационные компании, отвечающие за предоставление жильцам коммунальных благ — ЖЭУ, ТСЖ, УК. С этой целью составляется официальное заявление, где следует указать конкретное нарушение. А сделать это можно только при знании установленных законом нормативов, и реального давления на выходе, в своём кране.

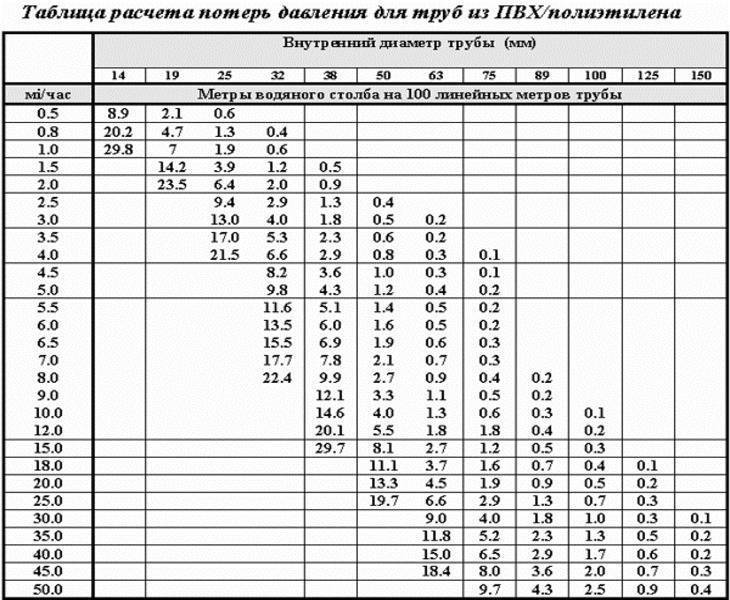

Как посчитать потерю?

Потеря давления в водопроводной сети происходит по следующим причинам (засоры и ржавчина труб не рассматриваются):

  1. Сопротивление трубы на прямых участках.
  2. Местное сопротивление (изгибы, клапана и т.п.).

Для удобства подсчетов существуют онлайн-калькуляторы, которые в считанные секунды позволяют выяснить уровень падения давления в трубопроводе. Также для решения этой задачи можно воспользоваться специальными табличными данными.

Расчет на прямых участках

Для расчета потерь нужно выяснить:

  • расход воды;
  • материал трубопровода, его диаметр и длину.

Выбрав нужное значение в таблице и выяснить величину снижения давления.

Нормативы на давление воды в водопроводе в квартире, способы его измерения и нормализации

Табличные данные для полипропиленовых труб, — для металлических труб в вычисления нужно добавить поправочный коэффициент 1,5. Если длина трубы меньше 100 метров, то результат умножается на коэффициент длины. Так для металлической трубы с диаметром 50 мм, длиной 35 метров и расходом воды в 6.0 м³/ч получится следующий результат: 1,6*0,35*1,5=0,84 мвс.

На местах

Также потери происходят на поворотах и изгибах трубопровода, а также в местах нахождения запорной арматуры и фильтров.

Популярные статьи  Как выбрать стальную ванну: рейтинг лучших производителей ТОП-8

Для расчетов существует специальная таблица, чтобы ей воспользоваться нужно узнать скорость потока воды в трубе, — вычисляется это следующим образом: расход нужно разделить на площадь сечения трубы.

Гидроаккумуляторы и расширительные баки

Проектируя частный дом или жилье на загородном участке, нужно учитывать массу систем помимо водоснабжения. Например, обязательно потребуется система отведения стоков, водопровод с горячей водой, система пожаротушения и прочие. Кроме того, на загородных участках зачастую прокладывается отдельная ветка водопровода, позволяющая поливать сад и огород. О необходимости установки отопления можно вообще не говорить – без нее комфортная жизнь в доме попросту невозможна.

Для функционирования водоснабжения, пожаротушения и фильтрационной системы требуются гидроаккумуляторы, а для остальных систем необходимы расширительные баки. В местах забора воды и на выходе разогретой воды из отопительного оборудования также требуются расширительные баки, которые смогут компенсировать возникающие в системах гидроудары.

Расширительный бак, подключенный к водопроводу с горячей водой, выполняет функцию предохранителя – лишнее давление будет стравливаться именно в него, защищая систему от повреждений. Система пожаротушения использует гидроаккумулятор, да и цель другая – в нем содержится резервная вода, необходимая для тушения пожара. Стандартные бытовые гидроаккумуляторы выдерживают давление до 6 бар.

Особняком стоит отопительная система частного дома. Теплоноситель, находящийся в трубах, проходит путь от выхода из котла до входа через обратный контур. Находясь в котле, теплоноситель разогревается, увеличиваясь в объеме. Как правило, в качестве теплоносителя используется вода, которая при разогреве до рабочей температуры увеличивается в объеме более чем на 3%.

Основные расчетные параметры

РАСЧЕТ СВАРНЫХ ХИМИЧЕСКИХ АППАРАТОВ

МЕХАНИЧЕСКИЙ РАСЧЕТ ХИМИЧЕСКОГО ОБОРУДОВАНИЯ

Целью механического расчета химического оборудования является определение размеров отдельных элементов, обеспечивающих безопасную эксплуатацию машин и аппаратов за счет достаточной механической прочности, плотности разъемных соединений, устойчивости к сохранению формы и необходимой долговечности.

Специфические условия работы химического оборудования, характеризуемые широким диапазоном давлений (от вакуума до давлений 250 МПа и выше), большим интервалом температур (от –250 до +1000°С и выше) при агрессивном воздействии среды, предъявляют высокие требования к выбору конструкционных материалов.

Так, наряду с требованиями высокой коррозионной стойкости в заданных агрессивных средах, к конструкционным материалам одновременно предъявляют требования высокой механической прочности, жаростойкости и жаропрочности, сохранения пластических свойств при высоких и низких температурах, циклической прочности, малой склонности к старению и др.

Основными расчетными параметрами для выбора конструкционного материала и расчета элементов аппарата на прочность являются температура и давление рабочего процесса.

Температура. Различают рабочую и расчетную температуру.

Рабочая температура t

– это температура содержащейся или перерабатываемой среды в аппарате при нормальном протекании в нем технологического процесса.

Расчетная температура tR–

это температура для определения физико-механических характеристик конструкционного материала и допускаемых напряжений. Расчетная температура определяется на основании тепловых расчетов или результатов испытаний. При положительных температурах за расчетную температуру стенки аппарата принимают наибольшее значение температуры стенки.

При отрицательной температуре стенки элемента сосуда или аппарата за расчетную температуру при определении допускаемых напряжений следует принимать температуру 20 °С.

При невозможности произвести тепловые расчеты или измерения и в

тех случаях, когда во время эксплуатации температура стенки повышается до температуры среды, соприкасающейся со стенкой, за расчетную температуру следует принимать наибольшую температуру среды, но не ниже 20 °С.

Давление. Различают рабочее, расчетное, условное (номинальное) и

пробное давления.

Рабочее давление p – максимальное внутреннее избыточное или наружное давление среды в аппарате при нормальном протекании технологического процесса без учета гидростатического давления среды и без учета допустимого кратковременного повышения давления во время действия предохранительного устройства (клапана и др.).

Расчетное давление pR– максимальное допускаемое рабочее давление,

на которое производится расчет на прочность и устойчивость элементов аппарата при максимальной их температуре. Расчетное давление принимают,

как правило, равным рабочему давлению или выше.

Расчетное давление может быть выше рабочего в следующих случаях:

— если во время действия предохранительных устройств давление в

аппарате может повыситься более чем на 10 % от рабочего, то расчетное давление должно быть равно 90 % от давления в аппарате при полном открытии предохранительного устройства;

— если на элемент действует гидростатическое давление от столба жидкости в аппарате, значение которого свыше 5 % от расчетного, то расчетное давление этого элемента соответственно повышается на значение гидростатического давления.

Для элементов аппарата с раздельными пространствами, имеющими разные давления, за расчетное давление принимается каждое из них (без учета других). Допускается производить расчет на разность давлений, если при эксплуатации в любом случае надежно обеспечивается наличие давлений во всех пространствах.

Пробное давление – избыточное давление, на которое аппарат испытывается на прочность и плотность после его изготовления и периодически при эксплуатации.

Как определить давление

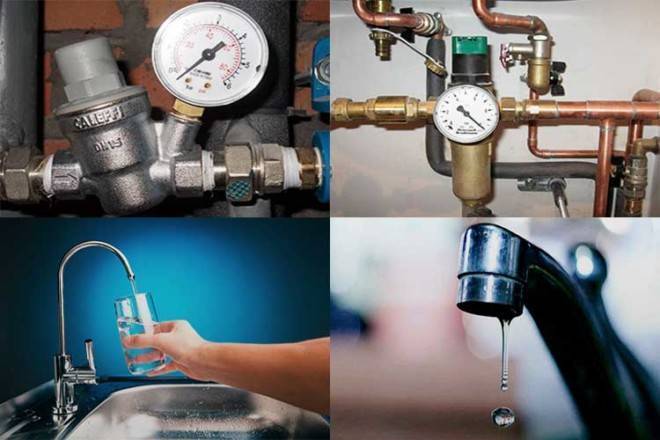

С помощью манометра

Существуют специальные устройства, которые позволяют проводить измерение давления в водопроводной сети. Называются они манометрами. С их помощью можно осуществить точную настройку редукторов и насосов с целью нормализации параметров напора воды. Производить измерения следует 3 – 4 раза в сутки. Эти временные отрезки должны охватывать экстремальные периоды для водоразбора: самая нижняя отметка ночью и самая высокая утром и вечером. Именно в это время практически во всех квартирах потребляется вода.

Выполненные измерения позволяют сравнить разброс с нормативными показателями. Исходя из того, в какую сторону смещено фактическое давление воды, выбирается метод его корректировки: в сторону увеличения или уменьшения. Для проведения измерений с помощью манометра необходимо выполнить достаточно сложную операцию по его врезке в систему водоснабжения. Причем ставить нужно два устройства: по одному в горячий и холодный водопровод.

«Народный» метод

Существует более простой метод по выполнению расчетов. Заключается он в следующем: берется обычная банка, известного объема и ставится под кран с водой. После этого вода открывается и засекается время ее налива. Если, к примеру, банка емкостью 3 л заполнилась за 10 сек, то давление соответствует норме. Если налив продолжался 14 сек, то напор в 2 раза ниже стандарта. Время же 7 сек и меньше говорит о том, что напор превышает нормы в 2 раза и нужно задуматься об установке редуктора. Сантехническое оборудование при таких условиях эксплуатации будет быстро выходить из строя.

Понятное дело, что правильность расчетов зависит не только от объема банки, но и от диаметра трубы, степени открытия крана, материала трубопровода и др. Но, поскольку большинство квартир оборудованы однотипным сантехническим оборудованием, а водопроводы на стадии строительства монтируются по определенным стандартам, этими факторами можно пренебречь.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
