Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Содержание

Определяемся с воздуховодом

Данный сегмент предлагает несколько типов воздуховодов для организации бытовой вентиляции. Чаще всего встречаются изделия из пластика и алюминиевой гофры. И то, и другое решение имеет свои преимущества и недостатки.

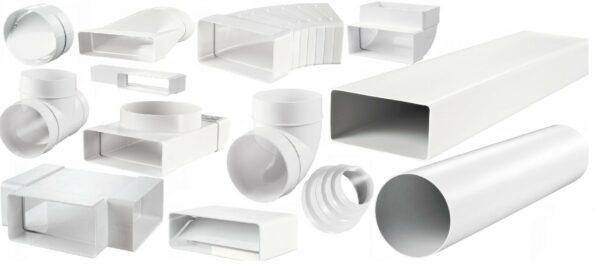

Воздуховоды из ПВХ

Конструкции такого плана отличаются высокой надёжностью, лёгкостью и в процессе эксплуатации практически не шумят: как такового сопротивления воздуха на гладкой поверхности нет. Можно встретить как мягкие трубы, податливые на изгиб, так и жёсткие статичные коробы.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Гофра

Этот вариант привлекает в первую очередь простотой монтажа. Материал спокойно деформируется и принимает нужную форму, что позволяет уложить его практически в любом месте. Ещё одно явное преимущество гофры – это отсутствие вибрации. Если жёсткий короб может потряхивать от воздушных потоков, то мягкий материал полностью нивелирует этот момент.

Из минусов выделяется нелицеприятный вид конструкции. Серебристая труба, проходящая поверху не впишется в большинство кухонных гарнитуров. Приходится зашивать её гипсокартоном или другим материалом, что затрудняет обслуживание воздуховода.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Гофротруба

Естественная и принудительная вентиляция

СНиП устанавливают следующие нормативы для кухонных вентсистем:

  • Объем воздухообмена для кухонь, оснащенных газовыми варочными плитами должен составлять не менее 100 м³ в час.
  • Для кухонь, оснащенных электроплитами данный показатель чуть ниже – 60 м³ в час.

Существует два типа вентсистем, используемых для обеспечения вентиляции воздуха на кухнях – естественная и принудительная.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ
Естественная и принудительная вентиляция

Естественная вентиляция

Естественные вентсистемы работают по принципу разницы давления внутри помещений и снаружи. В данном случае для создания тока воздуха не используются никакие механические приспособления, вроде вентиляторов. Загрязненный вредными газами воздух удаляется из помещения по вентиляционным шахтам, обычно устанавливаемым в толще стен еще во время строительства дома.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Естественная вентиляция бывает двух типов:

  • Организованная. Поступление воздуха происходит через специально устроенные приточные вентканалы и клапана.
  • Неорганизованная. Специальные приспособления для притока воздуха извне отсутствуют. Приток осуществляется через неплотности и микрощели в оконных рамах и дверях, стенах и потолках.

С началом массового использования пластиковых окон и металлических входных дверей, снабженных уплотняющими прокладками, с неорганизованной вентиляцией могут возникать проблемы. Для обеспечения притока достаточных объемов свежего воздуха, потребуется устанавливать клапаны-рекуператоры, монтируемые в стенах или в оконных рамах.

Принудительная вентиляция

В работе принудительной вентиляции используются механические устройства – вентиляторы. Обычно они монтируются на вытяжных каналах, но возможна дополнительная установка вентиляторов и близ приточных отверстий. При значительной протяжённости вентиляционных ходов, дополнительные вентиляторы устанавливаются и внутри воздуховодов.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ
Конструкция настенного вентилятора

Несомненным плюсом вентсистем принудительного типа их больший объем работы в единицу времени, чем у естественной вентиляции. Благодаря этому легко обеспечиваются установленные строительными нормативами минимальные объемы воздухообмена – до 100 куб. м за час при наличии на кухне газовой плиты. Минусом следует признать зависимость от наличия электроэнергии и бесперебойной работы вентиляторов.

Рекомендуем ознакомиться: Приточная вентиляция с подогревом

Параметры системы удаления воздуха

Для определения наиболее важных размеров труб и воздухозаборников потребуется выполнить небольшой расчет в следующем порядке:

  • Определяем количество воздуха, протекающего через вентиляцию кухни за единицу времени;
  • Зная кубатуру воздушного пространства кухни и рекомендованные значения скорости движения воздуха, вычисляем площадь сечения и рекомендованный диаметр воздуховода.

Этого достаточно для построения простейшей вентиляции помещения кухни. Как правило, кухонная вентиляционная система собирается из двух самостоятельных подсистем – естественной и приточно-вытяжной. Обе схемы рассчитываются по максимальной кратности воздухообмена в изолированном пространстве кухни. Для частного дома, по нормам СанПиН 2.1.2.2645-10, воздух кухонной атмосферы должен смениться от 3,5 до 5 раз за час, в зависимости от типа используемых плит и духовых шкафов.

В том случае, если кухня спланирована в виде одной большой студии или павильона, полуоткрытой веранды, кратность газообмена можно снизить до 2,5-3 раз.

Рекомендации по установке вытяжной системы

Существуют определенные правила при установке вытяжки, которые обеспечивают безопасность и стабильную работу устройства. В первую очередь, перед тем как монтировать вытяжную систему следует определить правильное расстояние вытяжки над кухонной плитой. Если у вас газовая плита, то высота должна составлять примерно 70-75 см, а если же поверхность электрическая, то оптимальная высота около 80-85 см.

В случае неправильного расстояния от вытяжки до газовой поверхности, есть вероятность возникновения пожара — это если агрегат находится слишком низко, и наоборот — если слишком высоко, то снизится производительность ее работы

Помимо высоты, следует обратить внимание и на ширину вытяжки, она должна быть не меньше самой газовой поверхности

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Работа рециркуляционной вытяжки, не требующей подключения к ветканалу

Монтаж вытяжной системы

Классические вытяжки требуют подключиться к вентиляции, стоит учитывать отрезок от месторасположения вытяжки до канала вентиляции. Если воздуховод чересчур длинный, то он может снизить эффективность работы, и внешне будет смотреться не очень эстетично. Если же вытяжное устройство находится далеко от венты, но поблизости есть окно, можно попробовать подсоединить канал для отработанного воздуха к предварительно сделанному отверстию в капитальной стене.

Правильное подключение кухонной вытяжки к вентиляции

Практически в каждом доме, квартире имеется вентиляционная система, к которой можно произвести подключение вытяжки. В ванной и туалете обычно устанавливаются специальные отдушины с решетками, которые и выводят в общую шахту.

Устройство подключения к вентиляции

Особенности монтажа устройства зависят от выбора способа подключения. Вытяжное устройство может выходить в область вентиляционного отверстия или сразу же за пределы комнаты, к примеру, на улицу. Если в кухонном помещении присутствует отдельный канал для отведения воздуха, то это существенно упростит процесс установки.

Установка отдельного канала сможет предотвратить многие проблемы, которые часто возникают при пользовании общей вентиляции. Зачастую выведенный воздух, испарения, жир, копоть, которые выходят в общую вентиляционную систему приводят к образованию воздушной пробки, которая может вызвать нарушение обмена воздуха во всех квартирах.

Выведение вытяжки в отдельный канал отведения воздуха

Чтобы предотвратить все неприятные ситуации и проблемы, лучше сделать отдельный канал для отвода воздуха. При его организации стоит учитывать следующие действия:

  • во внешней стене требуется просверлить отверстия при помощи алмазного бура;
  • после этого устанавливается предохраняющая решетка с обратным клапаном;
  • к обратному клапану проводим вытяжку;
  • обратный клапан может быть выполнен из двух двигающихся створок, которые устанавливаются в канал воздуховода;
  • после того как вытяжное устройство включается, створки открываются, а после его отключения они закрываются. Это позволит защитить помещение от попадания в него холодного воздуха.

Установка выведенной вытяжки и подсоединение ее к вентиляции является сложным процессом. Во время него требуется соблюдать все установленные требования и правила, от которых зависит дальнейшее правильное функционирование данного прибора. Чтобы ее правильно соединить с вентиляцией, обязательно нужны воздуховоды, которые могут быть выполнены из пластикового или гофрированного алюминиевого материала Лучше предварительно изучить характеристики и особенности данных изделий.

Популярные статьи  Как самому построить деревянный домик для колодца: подборка лучших идей и пример возведения

Естественная и принудительная вентиляция на кухне – что выбрать?

Ответ очевиден – лучше всего, когда оба вида вентиляции на кухне есть в наличии и работают в тандеме. Особенно необходима естественная вентиляция кухни с газовой плитой. Несмотря на общее предназначение, эти два типа вытяжки чаще всего не могут друг друга заменить. Без правильной естественной вентиляции, воздух в помещении может очищаться только при включении принудительной вытяжки, из-за чего вредные вещества и избыточная влага просто не выводятся в полном объеме.

Естественная вентиляция кухни с газовой плитой

При наличии газовой плиты вырабатывается небольшие излишки природного газа, естественная вентиляция успешно их удаляет и не дает накапливаться. Для профилактики необходимо периодически проверять вентиляционный канал на наличие достаточной тяги – для этого достаточно просто приложить к отверстию листок. Если он прилип – тяга удовлетворительная.

Плюсы естественной вытяжки на кухне:

  • Постоянное беспрерывное функционирование
  • Обеспечение общей вентиляции помещения, в комплексе с вентиляционными каналами в санузлах
  • Хорошее удаление все видов опасных испарений и лишней влаги. Приемлемое удаление неприятных запахов
  • Не требуются дополнительные расходы на установку и использование электроэнергии
  • Работа абсолютно бесшумно, не доставляет никакого дискомфорта жильцам

Несмотря на множество положительных факторов, есть у нее и ряд минусов:

  • Возможны падения эффективности работы вытяжки в жаркое время года, после длительных морозов
  • При наличии ряда неблагоприятных условий возможна реверсивная тяга, когда воздух начинает поступать с улицы в помещение, а не наоборот
  • Объем воздуха, удаляемый вытяжкой за единицу времени достаточно невелик, именно поэтому вытяжка для кухни часто не может справиться с неприятными запахами, возникающими при готовке
  • Для корректной работы вытяжки необходим нормальный приток воздуха снаружи. Современные метало-пластиковые окна закупориваются герметично и не могут обеспечить нормальный объем воздуха снаружи. Поэтому необходимо не забывать открывать окна во время готовки
  • Возможны засоры вентиляционного канала снегом или мусором. Соседи, из каких-то соображений удалившие вентиляционную шахту, могут перекрыть канал и остальным жильцам
  • Необходимо регулярно контролировать уровень тяги, при необходимости прочищать каналы

Принудительная вентиляция на кухне: преимущества и недостатки

Несомненным плюсом принудительной вентсистемы относятся высокая производительность работы, позволяющая быстро очистить воздух в помещении.

При установке принудительной вытяжки непосредственно над варочной плитой вредные летучие вещества удаляются еще до их распространения по кухне.

Среди главных минусов принудительной вентиляции нужно упомянуть:

  • Более высокая себестоимость, по сравнению с естественным вариантом вентиляции.
  • Зависимость работы от постоянного наличия электроэнергии в сети.
  • Наличие в конструкции механического оборудования, способного изредка выходить из строя.
  • Высокий уровень шума работающего вентилятора.

Как установить купольную вытяжку

На современном рынке бытовых приборов особой популярностью пользуются вытяжки с купольными формами. Они гармонично вписываются в кухонное помещение и идеально справляются со своими функциями. Данные изделия в свою очередь разделяют на несколько подвидов:

  • каминные (пристенные). Крепление данных приборов осуществляется к поверхности стены. Устройство изделий этого вида похоже на вентиляционные системы для каминов;
  • угловые. Вытяжки с данной конфигурацией в кухонных помещениях встречаются редко. Их устанавливают только в случаях, когда плита находится в углу;
  • островные. Данные варианты монтируют только в больших помещениях, к примеру, в столовых. Они подходят, когда газовая плита установлена в центре комнаты. Крепление приборов производится к поверхности потолка.

Виды вытяжек

Для того чтобы правильно установить , требуется знать главные особенности данного процесса. Желательно доверить данную работу профессионалам, они смогут выполнить все правильно и качественно.

Вариант установки купольной вытяжки

Если же вы решили провести самостоятельную установку вытяжки, то обязательно запомните несколько важных рекомендаций:

  • чтобы произвести установку требуется вытяжку подвести к вентиляционной системе и подключить устройство к электрической сети;
  • желательно кухонное помещение заранее обставить мебелью, а уже после этого произвести разметку расположения вытяжки. При этом обязательно нужно учитывать показатели высоты нахождения этого устройства;
  • далее требуется высверлить отверстия для дюбелей. К ним при помощи болтов монтируем опоры, на которые надевается основа вытяжного прибора;
  • после этого выполняется соединение специального отвода вытяжного устройства с гофрированным воздуховодом, при этом обязательно соблюдается герметичность;
  • в конце проверяется работоспособность вытяжки и надевается верхний кожух прибора.

Требования к подключению

Установка вытяжки должна выполняться правильно, с учетом всех важных требований. Обязательное условие при монтаже данного устройство – это соблюдение заземления имеющейся электрической розетки. Если вы не знаете, как выполняется данный процесс, то лучше прибегнуть к профессиональной помощи.

Расчет мощности

Рассчитать необходимую мощность кухонной вытяжки не так сложно. Для этого надо воспользоваться формулой:

N=Vx12, где V – это объем кухни, а «12» — это коэффициент кратности воздухообмена.

Это число используется в том случае, если в кухне установлена электрическая плита, для газовой плиты коэффициент составляет 15-20.

  • 15 для двухконфорочной;
  • 20 для плиты с четырьмя конфорками.

К примеру, если кухня имеет площадь 9 м², высота потолков 2,8 м, то объем помещения будет составлять: 9х2,8=25,2 м³, умножаем на «12», получаем: 302 м³/час. Это и есть производительность вытяжки. При этом необходимо учитывать некоторые особенности конструкции воздуховода, то есть, к полученному значению надо еще прибавить:

  • 10% на каждый изгиб трассы;
  • 10% на каждый метр длины воздуховода;
  • 10% про запас.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ
Необходимая мощность вытяжки

Подробнее о фильтрах для вытяжки

Устройства, работающие без отвода в вентиляционную шахту, называют угольными из-за наличия угольных фильтров, которые и осуществляют очистку воздуха от специфических кухонных запахов. Чаще всего это пластиковые кассеты, имеющие различную форму и заполненные активированным углем.

Иногда дополнительно используют куски синтетического материала, также пропитанные активированным углем.

Круглые угольные кассеты, заполненные гранулами или порошком, обычно продаются и применяются парами. Пластик, из которого они изготовлены, не меняет свойств при нагревании и безопасен для здоровья

Кроме угольного фильтра, имеется антижировой. У встраиваемых моделей он находится на нижней панели и представляет собой металлическую решетку или сетку.

Конечно, запахи сеткой не поймать, но с частичками растворенного жира, которые поднимаются вместе с паром, он справляется отлично. В связи с этим антижировой фильтр примерно раз в 30-40 дней рекомендуется мыть неабразивными средствами.

В отличие от угольного фильтра, который помещен в корпус вытяжки вместе с двигателем и вентиляторами, металлическая решетка находится на виду и является частью дизайна моделей

При покупке сменных изделий обратите внимание, что в продаже имеются оригинальные и неоригинальные (универсальные) фильтры. Вторая группа подходит ко многим моделям и по стоимости ниже, чем детали, выпущенные изготовителем. Угольных фильтров, как правило, хватает на 3-4 месяца активного использования, но точные данные указаны в инструкции

Угольных фильтров, как правило, хватает на 3-4 месяца активного использования, но точные данные указаны в инструкции.

Монтаж вытяжки своими руками. Порядок работ

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

После того как вытяжка выбрана и место для нее определено, можно приступать к подготовительным и монтажным работам.

Для установки вытяжки необходимо приобрести трубы. Специалисты рекомендуют остановить свой выбор на пластиковых круглого сечения диаметром 125 мм

Популярные статьи  Вентиляция в парилке: примеры проверенных схем и разбор правил обустройства

Важно понимать, что квадратные и прямоугольные выглядят более привлекательно и их легче устанавливать, но самое главное, ради чего производятся работы, – это хороший вывод отработанного воздуха, а наилучшая тяга будет именно в круглой трубе. Можно приобрести также металлические трубы, но они:

  • Дороже обойдутся.
  • Будут сложнее в монтаже.
  • Будут более шумными во время работы вентиляции.

Осторожно относитесь и к гофрированным трубам. Они шумные и имеют непривлекательный вид

Не стоит выбирать и канализационные трубы – они не соответствуют требованиям к вытяжной системе по диаметру.

Помимо труб понадобятся:

  • Площадка с решеткой, колена, переходники и муфты, а также держатели.
  • Средства звукоизоляции: утеплители из изолона, пенофола, ультрафлекса.
  • Наружная решетка для воздуховода – пластиковая или металлическая.
  • 3 обратных клапана для предотвращения обратной тяги. Выбирайте из того же материала, что и трубы.
  • Крепежи (дюбели с саморезами).

Приготовьте также такие инструменты:

  • Рулетка и уровень.
  • Перфоратор.
  • Болгарка или ножовка, чтобы резать трубы.
  • Шуруповерт.
  • Цементный раствор для замазывания отверстия после установки трубы.
  • Учтите, что ЖБИ-панели можно просверлить только алмазным бурением.

Готовимся к установке. Прежде всего определяем, где электропроводка, и убеждаемся, что там, где мы запланировали устанавливать вытяжку, не проходит кабель. В доме обычно есть схема электропроводки, в которой можно увидеть, где проложен кабель. В случае, если схема не найдена, пользуйтесь детектором скрытой проводки.

Перед началом работ накройте мебель, чтобы на нее попало меньше пыли.

Сначала делаем разметку. Диаметр отверстия под воздухопровод должен быть 132 мм, если труба в диаметре 125 мм. Зазор, который останется, будет закрыт наружной решеткой.

Располагать вытяжку необходимо строго над плитой. Выдерживайте требования отступа от плиты до зонта вытяжки в зависимости от типа плиты и вытяжки. При разметке учитывайте высоту самой вытяжки.

Монтаж можно начинать со сверления стены согласно разметке.

Если важно придерживаться чистоты прямо во время сверления, понадобится помощник, который может собирать пыль прямо с перфоратора пылесосом. Если дом деревянный:

Если дом деревянный:

  1. По центру разметки отверстия сверлим отверстие обычным тонким сверлом по дереву.
  2. Снаружи чертим вокруг отверстия круг нужного диаметра.
  3. Лобзиком вырезаем отверстие.
  4. Полученное отверстие очищаем от строительного мусора, выравниваем края.
  5. Устанавливаем внутрь трубу и обратные клапаны.
  6. Снаружи устанавливаем решетку.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Следующие действия нацелены на установку вытяжки и подведение к ней труб. Эти задачи можно делать в любом удобном порядке.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Закрепление самой вытяжки выполняют строго согласно инструкции к ней.

Обычно вытяжной зонт крепится одним из двух способов – к стене или путем монтирования в навесной шкаф.

Если монтаж выполняется внутри мебели, то подключение организуют внутри шкафа, а электричество для него подводится к общей клемме, откуда подключается и освещение над столом, и, при необходимости, розетка. Таким образом проводка, выключатели и розетки скрыты. Если проводка для других задач не предусмотрена, реализуют автономный монтаж розетки.

Решетка с обратным клапаном – без нее не обойтись!

В большинстве случаев установка вытяжной вентиляции в помещении для приготовления пищи нарушает работу квартирной системы проветривания. Специалисты советуют решать такую проблему путем проделывания добавочного вентканала и подводу к нему вытяжки. Правда, и эта мера не гарантирует качественного проветривания кухни после монтажа интересующего нас прибора (сечение вентиляционной шахты остается неизменным, а значит, обмен воздуха все равно будет не очень эффективным). Выход из подобной ситуации – установка специальной заводской решетки с обратным клапаном (она продается в любом строймагазине).

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Народные умельцы нередко изготавливают такое приспособление самостоятельно. Но лучше, конечно же, использовать решетку с клапаном (специалисты называют его хлопушкой) заводского производства. Она располагает двумя отверстиями. Когда клапан на решетке закрыт, проветривание кухни осуществляется по естественной схеме (через окно).

Воздуховоды для кухонь делают из поливинилхлоридных (ПВХ) изделий либо с помощью алюминиевой гофрированной трубы. Пластиковые конструкции выполняются в виде эластичных труб или узких коробов. Такие изделия бесшумные в работе, их легко монтировать за счет малого веса. Они, кроме того, обладают неплохим запасом прочности и не портят кухонный интерьер.

Каким должен быть воздуховод

При монтаже встроенной вытяжки может использоваться пластиковые или металлические (гофра) воздуховоды.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ
Недорогой воздуховод — это гофра

Пластик

Чаще устанавливают пластиковые трубы – они легкие, с хорошей шумоизоляцией, легко монтируются. Трубы из ПВХ могут быть либо круглого сечения, либо прямоугольного. Установку вентканала производят вверху над навесными шкафами кухонного гарнитура. При покупке пластиковых труб необходимо приобрести «Г» образные переходы и герметик.

Гофра

Также чтобы соединить вытяжку с вентиляцией на кухне используют гофрированные воздуховоды – это более бюджетный вариант по сравнению с ПВХ материалами. Гофры производятся из тонкослойного алюминия. По шумоизоляции этот материал намного хуже пластика. Переходники покупать не надо, так фиксация обеспечивается за счет хомутов. Гофра растягивается до нужных размеров. При монтаже лучше, чтобы «гармошка» была хорошо вытянута – уровень шума снизится значительно.

Разновидности вытяжек

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Чтобы избавиться от неприятных запахов и улучшить микроклимат на кухне, используют очиститель воздуха, который в зависимости от внутреннего устройства удаляет загрязненные потоки (проточная вытяжка) или очищает их (рециркуляционная). В первом случае воздух выводится через трубопровод в атмосферу, во втором — профильтрованные потоки возвращаются обратно в комнату.

В рециркуляционных моделях загрязненный поток при всасывании проходит сквозь жироулавливающий фильтр. Так осуществляется первичная очистка. Внутренний бумажный, акриловый или угольный фильтр избавляет воздух от запаха, примесей и мелких частиц, и тот возвращается в помещение через небольшие отверстия в корпусе. В проточных изделиях после прохождения жироулавливателя воздух выводится в вентиляцию.

Рециркуляционные модели абсолютно независимы, мобильны и просты в монтаже, устанавливаются в любом месте кухни. Это практически единственный вариант устройства вытяжки в домах, где нет центральной вентиляции.

Проточная же система не требует регулярных трат на эксплуатацию, но сложна при подключении к вентиляции.

Оптимальный вариант выбирают в соответствии с параметрами и особенностями кухни. Настройки прибора различаются в зависимости от модели. Например, для очистителей воздуха фирмы Lex сначала устанавливают внутренний фильтр, затем закрывают поставляемыми в комплекте заглушками верхнее и боковое отверстия, предназначенные для подключения кухонной вытяжки к вентканалу.

Кроме принципа действия, приборы различаются формой и вариантом установки, бывают открытыми и встраиваемыми. На стоимость техники влияют популярность бренда, дизайн модели, ее материал и функционал.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

  • Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
  • Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода Плюсы Минусы
1.     Воздуховод из пластика (ПВХ) Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам. Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра) Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит. Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже – пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Популярные статьи  Модульные вентиляционные установки SHUFT с использованием высокопроизводительных HEPA-фильтров

Избегайте делать монтаж воздуховодов неправильно

Украинский канал Iнтер показывал монтаж зонта вытяжки при помощи круглых, прямоугольных воздуховодов. Периметром кухни шел ряд подвесных шкафов. Под секцию было решено укрепить плоскую вытяжку. В мебели, находящейся вертикально над плитой проделали фрезой два отверстия, диаметром вмещающие круглый воздуховод 125 мм. Дыры пробили пол, потолок шкафа. Монтаж вели пластиковым воздуховодом.

Вытяжку укрепили впритык к секции, под днищем. Отрезок круглого воздуховода прошел шкаф насквозь, вытянулся сверху, присоединен специальным переходным сегментом: нижняя сторона содержит входное отверстие диаметром 125 мм, сбоку — прямоугольный выход. От сегмента к вентиляционному отверстию уходил плоский воздуховод для вытяжки по шкафам. На протяжении пластикового тракта канал незаметен снаружи, внешний вид кухни остался прежним. К вентиляционному отверстию прямоугольный воздуховод присоединялся еще одним сегментом, аналогичным упоминавшемуся. Соединительным элементом послужила круглая секция, снабженная двумя поворотами, плотно захватившая отверстие вентиляционной сети.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Разновидности пластиковых воздуховодов

Красиво, содержит три грубые ошибки с практической точки зрения:

  1. Ища путь освободиться, воздух преодолеет четыре изгиба 90 градусов. Каждый поворот эффективность вытяжки понижает на 10%. Изгибов четыре:
  • прямо над вытяжкой на стыковом сегменте;
  • два поворота в углу на втором стыковом сегменте;
  • изгиб внутри вентиляционной системы.

Сорок процентов эффективности потеряно.

  1. Прямоугольный воздуховод меньше сечением, нежели круглый, производительность вытяжки сильно снизится.
  2. Главный недостаток: уничтожена система вентиляции.

Рассмотрим три пункта подробнее. Что касается количества поворотов, отдавая дань внешнему виду, наши монтажники потеряли 20% мощности только за счет лишних изгибов. Очевидно, наилучшим решением было применить круглый алюминиевый гофр с одним изгибом над вытяжкой. Виден над шкафом, легко поправить декоративной панелью из гипсокартона или другого материала.

Подошел бы гибкий воздуховод для вытяжки, чтобы избежать потерь при переходе на меньшее прямоугольное сечение. Как поступить. Найти сегмент с выходом на квадратный воздуховод аналогичного сечения или провести работы круглым. Тяжелее спрятать канал, зато эффективность максимальна.

Главное — третий пункт.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работ

Правила установки вытяжных устройств

Монтаж зависит не только от внешних условий, но и от особенностей самого прибора: вида, формы, размера, веса, назначения, набора функций.

Некоторые вытяжки встраивают в мебельные модули, другие подвешивают посреди кухни – над «островом», третьи просто устанавливают на крепления на стену.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работПеред установкой обязательно познакомьтесь с техническими характеристиками и рекомендациями производителя: возможно, из-за большого веса придется пригласить помощника или даже нанять бригаду, чтобы закрепить тяжелый прибор

Все домашние вытяжки можно разделить на 2 категории:

  • устройства с воздуховодами , через которые отработанный воздух отводится в вентиляционную шахту;
  • приборы циркуляционного типа, очищающие воздух с помощью фильтров.

Первые обладают большей производительностью, но труднее в установке, вторые легко монтируются на стену, но и воздух чистят качественно только до того момента, пока не засорятся фильтры. Но есть и третий вариант – комбинированные, сочетающие возможности обеих категорий.

Сегодня несложно запутаться в ассортименте вытяжных устройств. В магазинах бытовой техники можно найти все: от простейших «козырьков» с угольными фильтрами до дорогостоящих «островных» агрегатов, рассчитанных на установку в просторных помещениях.

Галерея изображенийФото из Главной сложностью при установке будет подготовка места монтажа – небольшого шкафчика, который крепится прямо над плитой, а также размещения каналов для отвода испаренийПопулярные вытяжки, требующие свободного места для монтажа. Имеют красивый дизайн, более эффективные, однако подключенный воздуховод после установки требует маскировкиЕсли рабочая поверхность расположена не традиционно – у стены – а посреди кухни, то не обойтись без специального подвесного оборудования, фиксируемого к потолкуВытяжка фиксируется на полочке или нижней плоскости кухонного шкафчика, а воздуховод, если он есть, встраивается в этот шкафУстройство для встраивания в кухонный шкафНастенный агрегат наклонного или купольного типа«Островные» агрегаты с нестандартной установкойЭкономичный подвесной прибор

Даже при беглом осмотре устройств становится ясно, что они устанавливаются по-разному. Что же требуется учитывать при самостоятельной установке бытовой кухонной вытяжки?

Если оставить в стороне технические нюансы оборудования и заострить внимание только на монтаже, то пригодятся следующие правила:

  • прибор должен быть компактным, подходящим по дизайну и размерам, вписывающимся в интерьер;
  • перед установкой необходимо подготовить место: проверить прочность несущей стены или подобрать мебельный модуль;
  • если газовая труба проходит рядом, нужно продумать установку на кронштейне или выбрать более дорогой вариант – перенос трубопровода;
  • согласно требованиям, устройство монтируют на определенной высоте: 65-75 см для электроплит, 75-85 – для газовых (кроме некоторых моделей, которые можно устанавливать и ниже);
  • заранее планируется и установка воздуховодов – размеры коробов или вытяжных труб, количество поворотов, «маршрут» прохождения.

Еще при выборе оборудования и высоты установки вытяжки учитывают такие нюансы, как размеры варочной поверхности и рост человека, который будет заниматься готовкой.

Как выполнить подключение вытяжки на кухне к вентиляции: руководство по проведению работЧем шире плита, тем крупнее и производительнее должна быть вытяжка. А от человеческого роста зависит высота монтажа – экран не должен мешать заниматься хозяйственными делами

В идеале экран вытяжки должен быть чуть шире плиты, без разницы какой – газовой или электрической, однако нужно помнить, что при сгорании газа выделяются продукты горения, поэтому лучше приобретать более мощный агрегат.

Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Лучшим вариантом для владельцев квартир считается уже существующая в доме естественная вентиляция. Кроме этого над плитой в кухне устанавливают вытяжку и с отводом воздуха через отверстие в стене. Если такой вариант не проходит, вентилятор монтируют в стояк существующего канала, но снимают обратный клапан.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
