Порядовка кирпичной печи для гаража
Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.
Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

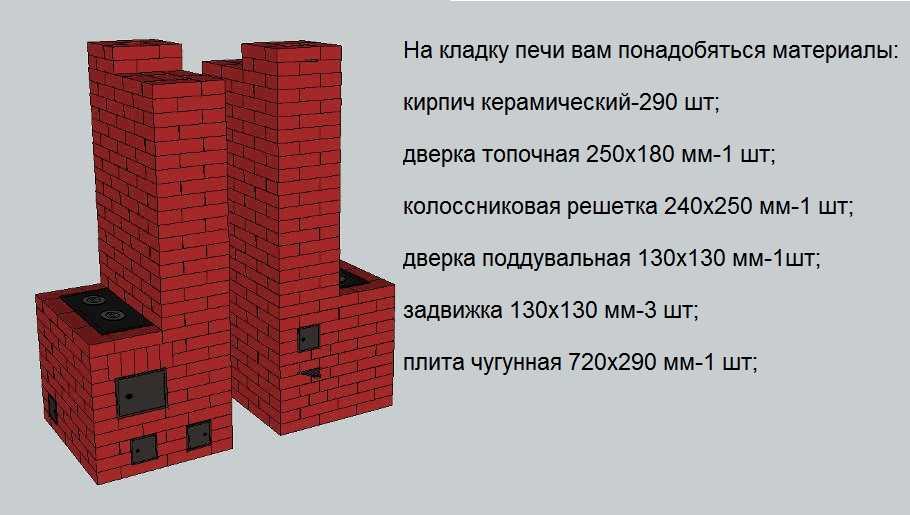

Изображение печи и необходимые материалы
Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.
Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.
Порядовка кирпичной печи для гаража
Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).
В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).
Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.
Продолжение кладки
Высоту печи можно увеличить повторив 14 и 15 ряды.
Продолжение формирования отопительного щитка
Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.
Буржуйка в гараже: плюсы и минусы
Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:
- печь обогревает помещение зимой;
- на буржуйке можно приготовить пищу или разогреть чайник;
- самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.
Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.
Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:
- Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
- Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
- Печь равномерно распределяет тепло вне зависимости от места, где она находится.
- Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
- Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
- Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.
Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.
Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.
Недостатками буржуйки в гараже являются:
- необходимость устройства дымохода в гараже;
- периодическая чистка дымоотводной трубы;
- необходимость постоянной подачи топлива;
- невозможность аккумулировать тепло.
Капельница на отработке
Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.
Чертеж капельной печи в разрезе
Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:
Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:
Плюсы и минусы использования буржуек для отопления
Буржуйка характеризуется целым списком положительных качеств:
- с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
- для прогревания пространства достаточно 30 минут;
- в каком бы углу не находился прибор, равномерно разогревается любой уголок;
- экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
- сделать можно из подручных материалов;
- устройство простое в эксплуатации;
- для установки не требуется больших материальных затрат.
Но, как и у любого другого приспособления, имеются отрицательные стороны:
- необходимо продумать систему дымохода;
- для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
- металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.
Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.
Коротко — о требованиях
Принимаясь за тот или иной проект, важно помнить о том, что главное — ваша собственная безопасность. Именно поэтому к печам для гаража — из металла, газового баллона, да вообще из любого материала — есть вполне конкретные требования, игнорирование которых влечет за собой не менее конкретную угрозу для вашей жизни
Собрали главные из них — запоминайте:
- при обустройстве дымохода позаботьтесь о герметичности его канала;
- располагайте печь на солидном расстоянии от легковоспламеняющихся предметов и жидкостей;
- не используйте в качестве топлива подозрительные вещества, так как пары, выделяемые при горении, могут принести вред вашему здоровью;
- вытяжной клапан должен быть никак не меньше 10 см в диаметре;
- рекомендуемые габариты для стандартных буржуек — 70х50х35 см, при этом объем конструкции не должен превышать 12 литров.
Почему печи длительного горения так экономны?
К отопительным устройствам такого рода относится печь длительного горения. В них топливо фактически не горит, а тлеет, однажды заложив порцию, можно греться около 18 часов, не подбрасывая его. Устройства автоматической подачи не требуются. Топливо расходуется в минимальное количество и самое разное, в том числе бросовое вроде щепок, опилок. Но устройства также способны работать на дровах, угле с хорошей отдачей тепла, потребляя в несколько раз меньше.
Заводская печка, называемая буржуйкой, быстро сжигает топливо, нагревая помещение за непродолжительное время, но также быстро остывает. Чтобы в помещении поддерживать тепло, требуется постоянно подбрасывать топливо, что не всегда удобно, много расходуется. Продаются изделия, в которых процесс горения затягивается на более длительный промежуток. Однако их стоимость довольно значительная, они не лишены недостатков: низкая эффективность, необходимо вручную часто закладывать топливо.
Топливо в печи долгого горения тлеет около 18 часов без добавления
Причина малой эффективности кроется в прямом доступе кислорода, свободном выбросе продуктов горения. Существуют и другие проблемы сгорания:
- Горение происходит быстро, контролировать процесс трудно. В топке наблюдается сильное повышение температуры, металл со временем прогорает.
- Топливо сгорает не полностью, особенно бытовой мусор, мелкие отходы. В помещении чувствуется запах дыма, раскаленного металла.
- Приходится ежечасно догружать печку топливом, иначе потухнет и быстро остынет.
Печь долгого горения лишена этих недостатков, поэтому ее эффективность гораздо выше.
Технические нюансы
- Печь не должна стоять близко к стенам, предметам и т. д. Пусть вокруг неё останется достаточно пространства.
- Печь сильно нагревается – не держите рядом с ней легковоспламеняющиеся материалы, топливо, всё, что может загореться, рассохнуться или расплавиться.
- Делая дымоход, продумайте, как в будущем её чистить. Лучший вариант – сделать его разборным.
- Если дымоходная труба будет сборная, элементы монтируйте так, чтобы стыки располагались в обратном направлении по отношению к движущимся газам.
Вычищая золу, каждый раз часть её оставляйте. Если горение будет проходить на зольной подушке, дно печи дольше не прогорит.
Капельница на отработке
Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.
Чертеж капельной печи в разрезе
Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:
Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:
Печь для гаража на дровах длительного горения: виды и принцип работы
Любой вариант гаражных печей имеет свои плюсы и минусы, и при этом каждый из них можно изготовить своими руками. Чтобы иметь представление о процессе создания агрегата и рассчитать свои силы и ресурсы, стоит более детально познакомиться с каждым из видов устройств.
Буржуйка — компактный, удобный и доступный по стоимости вариант печи для гаража
Популярность печей для гаража длительного горения заключается в их экономичности, так как при сгорании обычных дров можно получить максимальное количество тепла. Принцип работы заключается в том, что большое количество топлива разово загружается в камеру сгорания, где процесс длительного горения обусловлен слабым доступом кислорода. Таким образом, дрова не сгорают моментально, а постепенно тлеют, выделяя горючий газ.
Печи для гаража длительного горения могут быть разными по своим конструктивным особенностям, популярная разновидность – Бубафоня. Название агрегата произошло от имени его изобретателя. Высокая эффективность конструкции заключается в том, что может работать такая печь длительного горения на опилках. Если постараться, то Бубафоню можно подключить к системе водяного отопления. В таком случае принцип действия устройства будет заключаться в создании водяной рубашки вокруг котла.
Булерьян – также популярная модель печи длительного горения, ее конструкция очень необычная. Устройство широко используют не только для служебных, но и для жилых помещений. Это своего рода современный гибрид классической буржуйки и печки длительного горения. Агрегат работает за счет принудительной конвекции. К топке снизу и сверху идет несколько изогнутых труб. Через нижние поступает холодный воздух, который моментально нагревается в топке и сверху выходит уже горячим.
Булерьян – популярная модель печи длительного горения
Печь длительного горения для гаража своими руками
Несмотря на относительно сложную конструкцию, печь длительного горения можно смастерить самостоятельно. Такая модель будет иметь один, но существенный недостаток: для выгребания золы придется переворачивать довольно увесистый корпус вверх ногами. Чтобы соорудить агрегат, потребуется цилиндр из металла, сварочный аппарат. Можно взять за основу и квадратную емкость, но при условии нормального обеспечения тления дров. Сам процесс изготовления в таком случае займет несколько часов.
Чаще всего для производства печи длительного горения используют металлическую толстостенную бочку вместительностью около 200 л. Сверху делают крепления под крышку с дымоходом, а также выполняют небольшое отверстие, необходимое для доступа кислорода, который нужен для процесса горения. В диаметре дымоход составляет приблизительно 15 см, а воздуховод – 10 см. Часто дымоход выводят сбоку, а сверху оставляют место для поступления воздуха.
Важная деталь дровяной печи для гаража длительного горения – груз для обеспечения пресса на тлеющие дрова. Изготовить его можно из металлического круга, диаметр которого должен быть на несколько миллиметров меньше размеров топочной камеры, и двух отрезков швеллеров, исполняющих роль утяжелителя.В круге утяжеления необходимо сделать воздуховод и приварить к нему трубу сечением 10 см. Ее длина должна превышать высоту корпуса печки.
Через нижние отверстия воздух поступает холодным, а через верхние уже выходит горячим
Отверстие с дверцей для загрузки дров в печку для гаража своими руками делают сбоку, а внизу устанавливают решетку и емкость для золы. Заключительный штрих – приваривание ножек внизу готовой печи.
Буржуйки — проверенные и простые конструкции
Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.
Из листового металла
Буржуйки из баллона, бочки или трубы
Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.
По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.
Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой
Вертикальные
Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:
- Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
-
В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
- Привариваем дно если его нет.
- В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
- Крышку с приваренным патрубком привариваем на место.
- К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.
В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.
Горизонтальные
Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.
Как сделать буржуйку в гараж из газового баллона
Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.
Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.
Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.
Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.
Как установить печное литье на металлическую печку
Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.
Из двух бочек
Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.
Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.
https://youtube.com/watch?v=PEWZxL2ebXE
Устройство воздухогрейного котла длительного горения
Причины быстрого нагрева комнаты и сохранения комфортной температуры мы выяснили. Осталось понять с помощью чего это реализовано, т. е. какие элементы входят в конструкцию отопительного прибора.
Камера сгорания печи имеет цилиндрическую форму в виде бочки
Основа Булеьрьяна – камера сгорания, у этого котла она имеет цилиндрическую форму (бочка). Через неё проходят конвекционные трубы, которые греют помещение. Сама топка разделена колосником на две части: верхнюю и нижнюю. Задача колосника – подача воздуха под нижние слои топлива.
Регулирует поступление воздуха в печь специальная заслонка, встроенная в дверцу. При её повороте количество воздуха в камере увеличивается (дрова разгораются) или уменьшается (тлеют). Иногда производители ставят ограничители, позволяющие зафиксировать заслонку в определенном положении.
Шибер-заслонка. Кто-то относит её к элементам дымохода, кто-то к котлу
На чьей стороне истина по большому счету неважно. Шибер монтируется на выходе из печи дыма и переходит в дымовую трубу
Он призван при необходимости ограничить тягу. В первых моделях они перекрывали трубу наглухо. Сегодня производители, учтя печальную статистику погибших от угарного газа, ставят заслонки, которые закрывают трубу на 75-80%. То есть минимальная тяга сохраняется.
Учитывая, что делать печь булерьян своими руками мы будем для себя, то лучше последовать их примеру. Впрочем, предварительно нам нужно будет начертить эскиз прибора, собрать необходимые инструменты и материалы и, желательно, освоить профессию сварщика.
Что такое печь длительного горения? На каком принципе основывается ее работа?
Для начала нам необходимо разобраться в том, как на самом деле происходит горение дров. Чтобы древесина воспламенилась, ее сначала нужно нагреть до температуры порядка полутора сотен градусов от внешнего источника тепла. Как правило, эту задачу выполняет подожженная спичкой бумага или щепки. Дерево начинает медленно обугливаться и при достижении отметки около 250 градусов – разлагаться на простые химические составляющие. Дым белого цвета, который мы можем наблюдать, разжигая костер, — это газы и водяной пар, выделяемые нагретой древесиной. И вот, перешагнув уровень в три сотни градусов выделившиеся из дерева газообразные вещества воспламеняются, способствуя дальнейшему ускорению термохимической реакции.
Само по себе разложение органического топлива, такого как, например, дерево, на простые элементы носит название пиролиза. И все бы хорошо, но обычное горение древесины не до конца использует весь заложенный в энергоносителе потенциал. Остается множество отходов, что, в конечном итоге, никак не способствует экономии.
Пиролизные печи, один из вариантов которой мы рассмотрим в данной статье, используют топливо намного более эффективно. Основной секрет заключается в том, что горение выделяющихся при нагреве древесины газов происходит отдельно от самого энергоносителя. При этом первичное топливо медленно тлеет, что позволяет добиться гораздо большего времени работы на одной закладке поленьев. В печах типа «бубафоня» и других пиролизных отопительных приборах все сгорает практически на 100%, оставляя после лишь небольшое количество пепла.
Как происходит горение
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
- Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
- Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Коротко — о требованиях
Принимаясь за тот или иной проект, важно помнить о том, что главное — ваша собственная безопасность. Именно поэтому к печам для гаража — из металла, газового баллона, да вообще из любого материала — есть вполне конкретные требования, игнорирование которых влечет за собой не менее конкретную угрозу для вашей жизни
Собрали главные из них — запоминайте:
- при обустройстве дымохода позаботьтесь о герметичности его канала;
- располагайте печь на солидном расстоянии от легковоспламеняющихся предметов и жидкостей;
- не используйте в качестве топлива подозрительные вещества, так как пары, выделяемые при горении, могут принести вред вашему здоровью;
- вытяжной клапан должен быть никак не меньше 10 см в диаметре;
- рекомендуемые габариты для стандартных буржуек — 70х50х35 см, при этом объем конструкции не должен превышать 12 литров.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
