Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Типы вытяжных вентиляторов

К бытовым вентиляторам, которые Вы можете установить в Вашей ванной комнате, относятся:

• канальные;
• настенные.

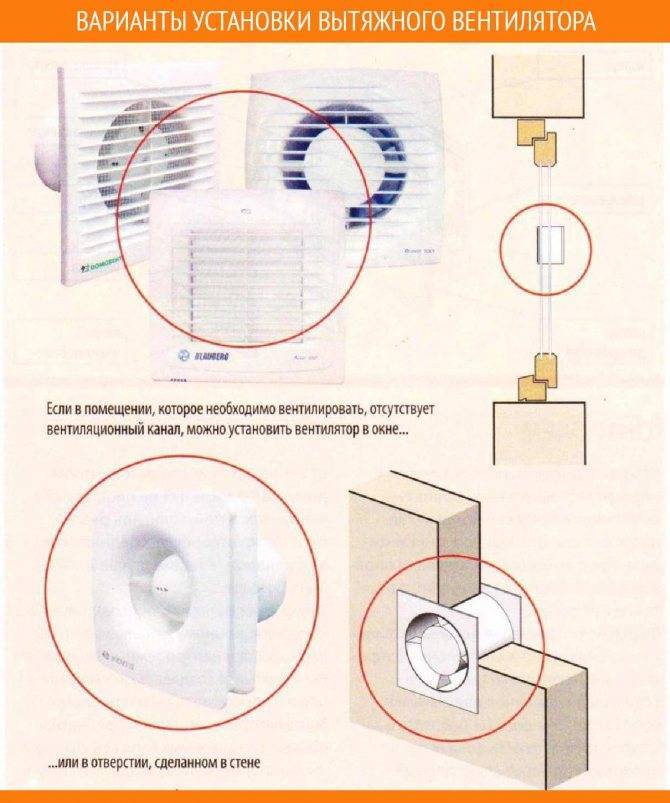

Настенный вентилятор закрепляется на входе вытяжного отверстия, канальный — внутри воздуховода. Оба типа обеспечат отвод затхлого воздуха и качественную циркуляцию.

По типу конструкции вентиляторы делятся на:

• Осевой (он же аксиальный). Передовой вид вытяжных вентиляторов. Доступен в цене и установке. Корпус осевого вентилятора имеет форму цилиндра, внутри расположено колесо с лопастями, чаще всего с обратным клапаном. Вращаясь, лопасти «захватывают» воздух и выводят его из помещения. Прибор монтируется на входе в вентиляционный канал.
• Радиальный. Радиальный вентилятор состоит из двигателя, вращающегося колеса с лопастями, и заключен в металлический корпус. Имеет спиралевидную форму, визуально напоминает «улитку».

Вентилятор может обладать следующим набором устройств и функций:

• таймером,
• датчиками влажности и движения,
• работой от выключателя света,
• отдельной клавишей выключателя.

Первые два варианта достаточно затратные и имеют свои неудобства при использовании. Датчик движения чаще всего монтируют в дверь, что требует дополнительных вложений и времени. Минус вентилятора с таймером — задержись Вы в туалете, вентилятор закончит работать раньше, чем Вы рассчитывали. Датчик движения неудобен тем, что при аналогичных условиях (не хватило времени) придется приоткрыть дверь, чтобы датчик сработал. Это может поставить Вас в неловкое положение, особенно если у Вас в квартире гости.

Составляющие и материалы системы

На сегодняшний день вентиляция собирается из воздуховодов круглого или прямоугольного сечения. Как правило, они изготавливаются из металла или пластика. Монтируются эти элементы за подвесным потолком.

Если речь идет о ванных комнатах и туалете в небольшой квартире, то в таком жилье вентиляционный канал представляет собой отверстие в стене, куда вставляется вентилятор. В этом случае проектировать сложную, разветвленную систему нет никакого смысла и нужды.

Что касается частных домов, то для них вентиляция сооружается из следующих элементов:

• Воздуховодов. Намного удобнее устанавливать прямоугольные воздуховоды. Они компактно помещаются под потолком и не занимают лишнего пространства. Это трубы, длина которых может составлять 2, 1 и 0,5 м.
• Вентилятора. Применяется накладной или встраиваемый прибор. Последнюю разновидность лучше использовать в разветвленных и сложных системах. Накладные модели рекомендуется применять для вентилирования одного помещения.
• Поворотных колен. В случае с прямоугольными трубами поворотные колена могут быть вертикальными и горизонтальными.
• Соединительных муфт. Эти элементы используются для соединения прямых участков вентиляционной системы.
• Обратных клапанов. Они предназначены для предотвращения попадания воздуха и насекомых из шахты.

В процессе монтажа также понадобятся крепления. Намного удобнее использовать уже готовые элементы. Они значительно упростят процесс монтажа и ускорят работу.

Но если нужно сэкономить, то элементы крепления можно сделать и самостоятельно

В случае ошибки в проектировании или недостаточно эффективной работы системы вентилирования в ванной и туалете частного дома устранить проблему можно установкой вытяжного вентиляционного клапана в стену. Особенности выбора указанного прибора и монтажные правила приведены в статье, с содержанием которой мы советуем ознакомиться.

Расчёт производительности оборудования

Перед покупкой оборудования для монтажа принудительной вентиляции туалета и ванной проводят расчёты. Зная точный объём, назначение комнат, выбирают оптимальное по продуктивности оборудование (подробно о том, как все рассчитать и сделать монтаж принудительной вентиляции, читайте тут). Для каждой комнаты характерна своя кратность аэрации воздуха. Величина указывает, сколько раз освежится приток воздуха за один час

ВниманиеВанная с туалетом относятся к помещениям с повышенными показателями влажности, допустимое максимальное показание кратности аэрации приравнено к 10. Для расчёта продуктивности, полезности вытяжки высчитывают объём комнаты, умножив высоту на площадь

Полученное значение умножают на кратность воздухообмена. Результат, обозначенный в м3/ч, указывает на минимальную мощность вытяжки для санузла. Например, для ванной площадью 9 кв. метров с высотой стен 2,5 метра выполняют следующие расчёты: Объём комнаты: 2,5х9=16,8 м3.Показатель кратности воздухообмена для ванной комнаты.Производительность: Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч. По расчётам, для ванной площадью 9 кв. м потребуется вентилятор мощностью 100…135 м³/ч. Для вентсистем с эффектом обратной тяги, чтобы преодолеть сопротивление отвода, расчётную производительность вентилятора увеличивают на 30% Заранее предусматривают отверстия для поступления воздуха, для чего оставляют двухсантиметровый просвет между дверью и полом, устанавливают решетчатые конструкции в нижней части дверей, ведущих в ванную, или просверливают отверстия.

Виды вентиляции в туалете и ванной комнате

Все вентиляционные системы санузлов классифицируют по трем типам. Поэтому прежде чем приступить к обустройству вентилирования, стоит выяснить каких видов оно может быть, и какой лучше всего подходит.

Естественная

Этот тип вентилирования подходит, когда только планируется строительство дома или коттеджа, а именно в тот период, когда создается проект, происходит начальное закладывание ванной. Для того чтобы можно было нормально осуществить монтаж этой системы, у частного дома должны быть специальные вентиляционные каналы, которые проходят через внутреннюю конструкцию стен и выходят на чердак. Эти каналы можно выполнить из кирпича или из специального пластикового материала.

Прежде чем приступать к организации естественной системы вентилирования стоит обратить внимание на несколько важных рекомендаций:

• во всех комнатах должны быть воздуховоды, которые обычно выполняются в положении по вертикали;
• если ванная и туалет располагаются на одном этаже, то они могут обладать совмещенными вытяжками;
• обычно чердак имеет большое количество вытяжек. Вытяжки ванной, туалета, кухни, сауны можно объединить в одну вытяжку, но при этом согласно требованиям в проекте они не должны располагаться на большом расстоянии друг от друга;
• желательно чтобы воздуховод внутри имел гладкую структуру, напор воздуха из него должен выходить легко без различных трудностей и задержек.

Вентиляция естественного типа должна присутствовать в каждом частном доме и других строениях. Ни один проект строительства не осуществляется без использования естественной системы вентилирования.

вентиляции в частном

Принудительная или искусственная

Естественные системы вентилирования никак не могут справиться с большим количеством оседания конденсата, который образует появление грибка, плесени. Если еще несколько лет тому назад считалось, что устранить образование грибка и плесени практически невозможно, то на сегодняшний день созданы новейшие системы вентилирования, которые помогают полностью устранить эту неприятную проблему.

Основным отличием искусственной вентиляции от естественной является то, что в ней применяется специальное оборудование, которое осуществляет затягивание воздуха внутрь вентиляционного канала. Для затягивания воздуха могут применяться бытовые вентиляторы осевого, канального, радиального вида. При работе этих приборов в результате вращения лопастей ротора воздушные потоки подвергаются обработке и дальнейшему направлению внутрь вентиляционного канала. Данную искусственную систему можно обустроить собственными руками, но при этом она не является принудительной.

Несколько советов опытных мастеров:

• если у вас в квартире имеется естественная вентиляция, то обязательно нужно следить за ее состоянием;
• если вы хотите проверить ее состояние, то можно воспользоваться обычным старым дедовским методом – спичками;
• для проверки нужно разжечь спичку и поднести к вентиляции;
• если пламя от огня будет извиваться, наклоняться, то с вентиляцией все в порядке;
• если пламя от огня будет оставаться неизменным, то вентиляцию необходимо переделывать на искусственную.

Виды по назначению

В зависимости от назначения системы могут быть нескольких типов:

• вытяжная — все потоки воздуха выходят при помощи специальных вытяжных каналов;
• приточного вида — в этой системе потоки воздуха в комнату поступают привычным методом, при этом оказывается дополнительное лишнее давление, которое вызывает выход старых потоков воздуха через шахту;
• смешанный вид — этот вид системы совмещает в себе два вида вентиляции – вытяжного и приточного вида.

Виды вентиляции

По типу конструкции

Также вентиляционные системы могут иметь виды в зависимости от особенностей конструктивных элементов. По конструкции системы вентилирования обычно бывают двух типов:

• канального типа — эта система используется, когда требуется наличие дополнительного усиления очищения потоков воздуха от конденсата, пара, пыли и других загрязняющих веществ. Обычно устанавливается в частных строениях для подведения вентиляционной системы к участку;
• бесканального типа — обычно при этом типе вентилирования в домах и квартирах в отверстиях стеновых перегородок установлены специальные вентиляционные каналы, через которые и осуществляется процесс движения потоков воздуха. К примеру, есть ванная и туалет, между ними имеется специальное вентилируемое окно, а в туалете имеется выход к вентилируемому каналу.

Какой должна быть правильная вентиляция в квартире и частном доме

Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию. Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла

Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.

В общем, необходимо учесть следующие особенности в частном доме:

Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см. В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги. Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши

Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь

Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой

Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров. Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.

Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.

Особенности оборудования вентиляций, как в частном доме, так и в квартирах:

• Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
• При кубатуре 12 м3 можно уже использовать 3 конфорки.
• И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
• Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
• На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
• Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.

Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.

Особенности устройства вентиляции в санузле частного дома

Тип вентиляционной системы определяется еще на стадии создания проекта дома. Существует два вида систем, применяющиеся в санузлах:

• естественная;
• принудительная.

При естественном воздухообмене движение воздуха происходит под влиянием разницы температур. Работу принудительной вентиляции в туалете частного дома обеспечивает специальное вытяжное устройство – вентилятор, установленный в воздуховод.

Естественная вентиляция

В качестве приточного отверстия служит 2-3 см щель между полом и дверным полотном, которая предусматривается при установке двери. Иногда для этой цели применяются специальные двери, имеющие в нижней части вентиляционные отверстия или решетки.

Вытяжными каналами служат вертикальные вентиляционные шахты, к которым подводится вентиляция в туалете частного дома через стену – в верхней ее части или через отверстия в потолке санузла.

При устройстве естественной системы воздухообмена следует соблюдать следующие рекомендации:

• Для санузла необходимо устройство вертикального воздуховода, который нельзя объединять с воздуховодами других помещений.
• Можно совместить вентиляционные каналы ванной и туалета, но только если они размещены на одном этаже. Кроме того, объединять можно вытяжки из различных помещений на чердаке, если они располагаются на одной стороне коттеджа.
• При монтаже вентиляционной решетки необходимо предусмотреть обратный клапан, предназначенный для защиты от проникновения в помещение холодного наружного воздуха.

Принудительная вентиляция

Нередко владельцы коттеджей сталкиваются с проблемой переизбытка влажности в санузлах из-за недостаточности работы естественной вентиляции.

Особенно это касается помещений, в которых установлена душевая кабинка, так как при этом должна быть обеспечена кратность воздухообмена более 75 м3/час. Кроме того, летом разница внутренней и наружной температуры не велика, и могут быть проблемы с тягой.

Приток свежего воздуха можно организовать также как при естественной вентиляции — через щель между дверью и полом. Циркуляцию воздуха усиливает использование вытяжного вентилятора.

Существует множество вентиляторов различной формы и мощности, но все они имеют одинаковый принцип работы.

Когда работы по монтажу системы вентиляции окончены, можно проверить эффективность ее работы. Это можно сделать при помощи горящей свечи или спички: поднести ее к вентиляционному отверстию и пронаблюдать, если пламя наклоняется, то система исправна.

Это интересно: Какое крыльцо для дачи и частного дома выбрать?

Рекомендации опытных специалистов

Людям, которые впервые сталкиваются с организацией вентиляции в ванной комнате и туалете, будет полезно ознакомиться с советами от опытных мастеров. Прежде всего, они рекомендуют обеспечить нормальный приток свежего воздуха в помещение. Ведь в противном случае работа вытяжного вентилятора будет бессмысленной.

Совсем необязательно покупать дорогие и габаритные системы. Трата баснословных сумм не всегда является оптимальным решением. Достаточно правильно и грамотно подобрать приборы, тогда даже дешевые модели прекрасно справятся с вентиляцией помещения.

Выбирая вентилятор, ни в коем случае нельзя экономить на качестве. Ведь от этого зависит здоровье каждого члена семьи, а также срок службы прибора. Лучше один раз потратиться, но заказать устройство, которое верой и правдой будет служить десятилетиями

Если в доме есть кондиционер, ионизатор, очиститель, бытовой увлажнитель и им подобные приспособления, то заниматься монтажом вентиляции все так же необходимо. Ведь никакой из приборов, перечисленных выше, не обеспечивает приток свежего воздуха в жилые помещения.

Приборы с дополнительными функциями

Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.

Среди таких функций можно отметить самые популярные:

1. 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
2. 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
3. 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
4. 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
5. 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.

Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.

Основные разновидности вентиляционных систем

Прежде чем начинать монтаж вентиляции в ванной или ее модернизацию, необходимо выбрать оптимальный вариант вытяжной системы для каждого отдельного случая. Сегодня различают несколько видов вентилирования, каждый из которых обладает своими преимуществами. Если отбросить технические подробности, то вне зависимости от типа, размера и назначения помещения в нем имеется один из следующих вариантов вытяжки:

1. Естественная.

Распространённый для частных домовладений вид системы газообмена, который включает форточки, окна, двери. Приток свежего воздуха осуществляется за счет естественного движения атмосферы. Ключевое достоинство данного варианта – его наличие в проекте любого строящегося дома, что исключает острую необходимость дополнительных затрат.

1. Принудительная.

Представляет собой модернизацию существующих воздуховодов, повышающую их рабочие характеристики. Распространенный пример: недостаточная естественная вентиляция в туалете или «глухой» ванной комнате многоквартирного дома качественно улучшается путем установки вентилятора в «отдушину». Данный вариант потребует некоторых вложений, но гарантированно решит проблему отсутствия чистого воздуха в помещениях, расположение которых не позволяет оборудовать оконный проём.

Комбинированный тип проветривания, который в настоящее время является широко распространённым, подразумевает использование механического и естественного принципа стимуляции движения воздуха. Воздушные массы втягиваются шахтой и выбрасываются наружу, создавая разницу давления, которая компенсируется свежим воздухом. Нередко обозначенный тип совмещается в конструкции с обратным клапаном – специальным элементом, предотвращающим возврат плохой атмосферы из воздуховода из-за возникающей рабочей разницы давления.

1. Приточная.

Чаще всего механический тип системы проветривания, при котором по специальному каналу принудительным или естественным путем подается чистый воздух, создаёт давление, благодаря которому отработанная атмосфера «выталкивается» из помещения.

1. Смешанный вариант.

Представляет собой комбинацию из нескольких вышеупомянутых видов. Актуален для частной недвижимости, особенно если в нем имеется несколько отдельных санитарных помещений, связанных общим воздушным каналом.

Проверка эффективности функционирования вентиляционных коммуникаций

Проверить ее можно двумя способами:

Взять тетрадный лист бумаги и прислонить к вентиляционной решетке. Если бумага «приклеивается» к отверстию, то тягу можно считать удовлетворительной.

Воспламененную спичку следует поднести к входу в вентканал. Если спичка погасла или пламя существенно наклонилось в сторону, то тяга достаточная. А в том случае, когда пламя не изменяет свое направление, нужно задуматься о мерах по ликвидации избыточной влажности и устройстве вытяжной вентиляции в санитарном помещении.

Какие предъявляются требования к вентилятору для успешного выполнения своей функции?

1. Устройство должно быть оснащено защитой от брызг.
2. По классу электробезопасности – не ниже IP45.
3. Производительность его не должна быть менее ста кубометров воздуха в час.
4. Что касается для туалета, то там производительность может быть несколько меньше.
5. Таким образом, для устройства принудительной вентиляции в городской квартире или загородном доме, обычно применяют вентилятор мощностью 100 или более м3/час.

В настоящее время появились вентилирующие устройства, оснащенные датчиком влажности атмосферного воздуха. Как только уровень влажности в ванной комнате превысил нормальные показатели, прибор осуществляет автоматическое включение. При снижении содержащейся в воздухе влажности вентилятор отключается. Основным недостатком такого удобного прибора является его стоимость – товар недешев, а в остальном это идеальный вариант высокотехнологичного оборудования.

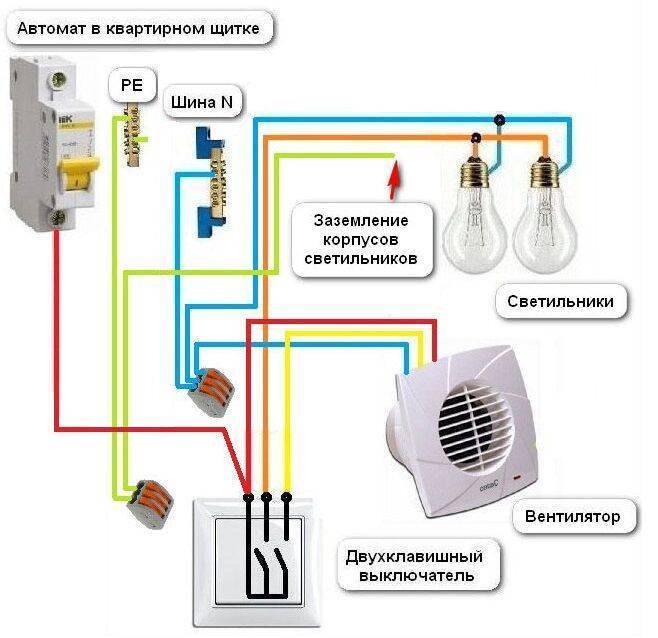

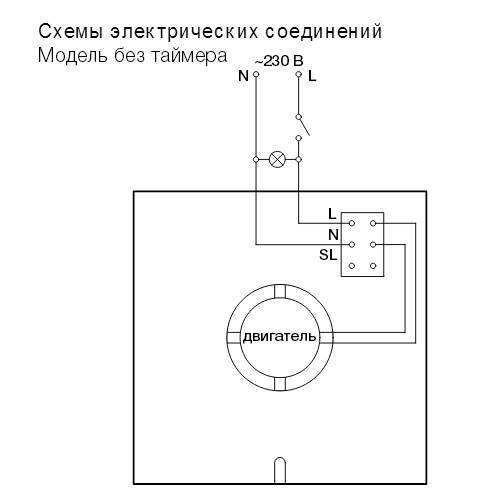

В зависимости от исходных условий, электропитание вентилирующей системы устраивают различными способами:

1. Использование независимого выключателя.

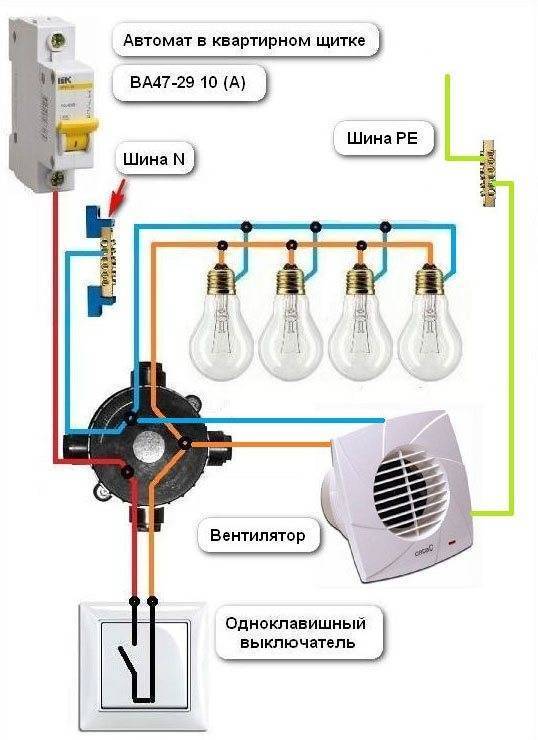

2. Параллельная схема, когда вентилятор автоматически вовлекается в работу при включении осветительных приборов в ванной комнате.

Устройство вентиляционной системы.

Если в помещении по какой-то причине нет вентиляционной системы, необходимо немедленно сделать вентиляцию в ванной комнате, это не слишком сложный процесс.

Высотные дома спроектированы так, что вентиляционная шахта размещается за стенкой ванной или туалетного помещения. Смонтировать правильно принудительную вентиляцию в ванной и туалете, не очень сложно. Необходимо сделать аккуратную отдушину, если ее не было, затем прикрепить изнутри отверстия радиальный вентилятор осевого типа, и подключить его к электричеству с соблюдением всех норм и требований к эксплуатации электрических устройств в условиях высокой влажности.

Отдушину для эстетики прикрывают красиво изготовленной решеткой. Если жилая площадь имеет разделенный санитарный узел, а вентиляционное отверстие расположено на стене между двумя помещениями, монтаж второго вентилятора происходит способом, описанным выше. В некоторых случаях очень удобно применять декоративные решеточки, специально предназначенные для устройства в них вентиляторов.

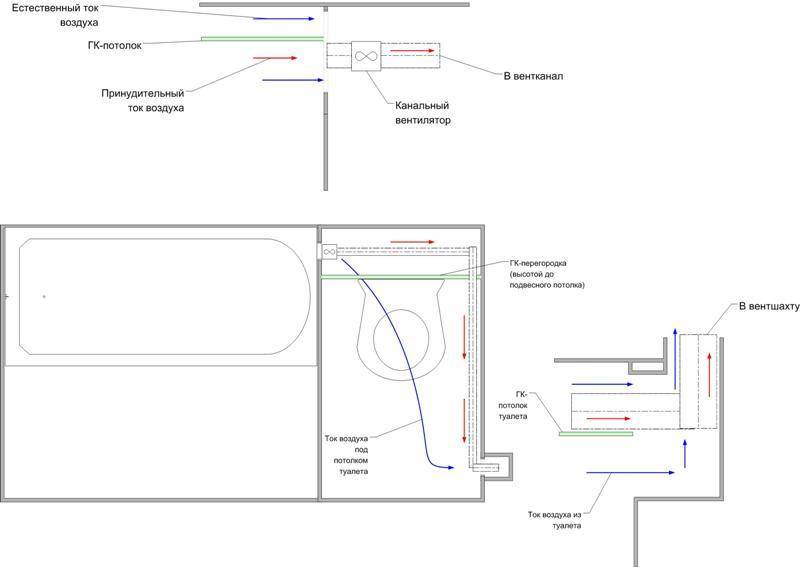

Гораздо труднее установить вентиляцию в ванной и туалете, когда вентиляционная шахта граничит с другим помещением, в этом случае предусмотрен монтаж канальной вытяжки. Для начала работ по устройству нужно подобрать место для отдушины ванной и в туалете. После этого нужно продумать план устройства короба для вентилирования, по нему воздушные массы будут уходить в шахту.

Вентиляционные короба имеют различие по следующим характеристикам:

• Короб прямоугольной или круглой формы, изготовленный из пластика.
• Короба жесткого и мягкого типа, произведенные из гофрированного железа.
• Короба прямоугольной формы, изготовленные из обычной или оцинкованной жести.

 Пластиковые изделия легкие и очень просты при устройстве принудительной вентиляции в ванной. Они гораздо долговечнее, чем металлические изделия, имеют цену ниже и проще в уходе. По этой причине сегодня на рынке строительных материалов продукция из пластика активно вытесняет металлические изделия. Что касается использования гофрированной продукции, ее применение происходит крайне редко, и на общую картину это не оказывает никакого влияния.

Короб лучше всего устанавливать еще до начала основных ремонтных работ, а вот монтаж электрооборудования и решеточек на отдушину осуществляют после основной отделки. На заключительном этапе происходит проверка смонтированного оборудования.

Основные критерии выбора оборудования

Производители предлагают просто огромный ассортимент вентиляторов для вытяжных систем. Поэтому не удивительно, что каждый неподготовленный покупатель впадает в ступор и даже не подозревает, что ему лучше заказать.

Покупая вытяжной прибор для ванной и туалета, нужно обращать внимание на следующие моменты:

Диаметр воздуховода. В зависимости от этой характеристики выбирается патрубок вентилятора. Как правило, у стандартных моделей диаметр равен 150, 125 или 100 мм.

Наличие/отсутствие воздуховодов, а также их месторасположение в комнате. Эти критерии влияют на то, где будет установлен вентилятор.

Мощность. Характеристика важна при выборе, чтобы в будущем вытяжное оборудование справлялось с возложенными на него функциями.

Наличие защиты от влаги. Маркируется этот показатель латинскими буквами IP. Минимально необходимым значением для сантехнического узла является IP30, но лучше немного потратиться и заказать прибор с IP44

В последнем случае он будет расположен в специальном герметичном кожухе, защищенном от влаги и брызг.

Уровень шума
Этой важной характеристике мало кто уделяет должное внимание, а зря. Ведь бесшумная вытяжная система сделает нахождение в ванной и туалете более комфортным.

Учитывая эти тонкости можно выбрать модель, которая будет стоить недорого и удовлетворит все пожелания.

Обычно комплектация вентилятора включает в себя сам прибор и четыре дюбеля, которые понадобятся для его монтажа. Для упаковки устройства в большинстве случаев используется картонная коробка

Варианты вентиляции в частном доме

Вентиляция помещения необходима для того, чтобы создать оптимальные условия для жизни людей и существования предметов мебели и техники, находящейся в доме.

Если в многоквартирных домах все уже дано сделано специалистами, возводившими здание, то при строительстве частной недвижимости этот вопрос часто упускают.

Иногда обустройство вентканалов считают лишней тратой времени и денег. Однако они являются обязательной частью реализации проекта, обеспечивающей благоприятные для жизни условия и длительные сроки эксплуатации строительных конструкций

Это в корне ошибочное мнение. Затхлый воздух, потеющие окна, неприятные запахи с санузлов и ароматы жареной пищи вместе с чадным дымом будут попадать во все помещения и даже в спальню. Без правильно спроектированной и собранной системы вентиляции комфортная жизнь обитателей дома будет под угрозой.

Вентиляция в частном доме может быть:

• естественной;
• механической;
• смешанной.

Первый тип основан на естественном процессе циркуляции воздушных масс. Никакие механизмы для нагнетания воздуха в дом не используются. Он попадает с улицы, проникая сквозь окна с микропроветриванием или приточные клапаны, организованные в наиболее подходящих для этого местах.

По комнатам дома, в которых не установлены клапаны, воздух циркулирует через дверные проемы и сквозь щели между дверью и полом.

Отработанный воздух покидает дом также естественным путем сквозь вентиляционные шахты, устроенные в одной из стен дома (+)

При механическом типе устройства вентиляции применяются вентиляторы и специальное приточное оборудование. Нужный объем чистого воздуха подается в каждую комнату здания, а отработанный выводится наружу. Это более сложная система, применяемая для больших загородных домов и коттеджей.

Смешанный вариант вентиляции предполагает использование первого и второго типа. Это может быть установка механических приточных клапанов в компании с естественной вытяжной системой удаления воздуха через вентшахты в ванной и на кухне. Или же наоборот – приток естественный, а для удаления применяется механическое оборудование.

Механическая система вентиляции с принудительным движением воздуха состоит из оборудования, требующего периодического ремонта или замены. Чаще всего нужно менять фильтры (+)

Основные преимущества естественного типа:

• энерогонезависимость;
• наиболее дешевая стоимость;
• не требует ремонта;
• минимальное обслуживание;
• можно организовать своими руками.

Кроме положительных моментов этот тип вентиляции имеет существенные минусы. Если бы все было идеально, то прочие варианты обустройства просто не использовались бы. Основные недостатки – зависимость от температуры воздуха и погодных условий, ограниченная площадь обслуживания.

Другими словами, при естественной вентиляции в жаркое время года можно забыть о существовании вентсистемы в доме

Механическая система удобна в использовании, ведь может обслуживать любую площадь дома/коттеджа и совершенно не зависит от погоды. Более того, ею можно управлять по своему усмотрению, поддерживая комфортный температурный режим в помещениях.

Многие системы принудительной вентиляции, имеющие датчики для отслеживания состояния микроклимата в помещении, управляются с помощью пульта

Дополнительные возможности по подогреву поступающего воздуха, по ионизации и увлажнению воздушных масс комнаты и прочее можно организовать путем установки соответствующего оборудования в систему вентиляции.

Основные недостатки механического способа вентилирования:

• более высокая стоимость оборудования;
• потребность в ремонте и периодической замене отдельных элементов системы;
• зависимость от электроснабжения;
• может понадобиться профессиональная установка и настройка оборудования.

Учитывая положительные и отрицательные качества типов вентиляции, для загородных домов и коттеджей чаще всего применяют смешанный тип. Это оправдано с экономической точки зрения и вполне выполнимо собственными руками.

Выбор вытяжного кулера

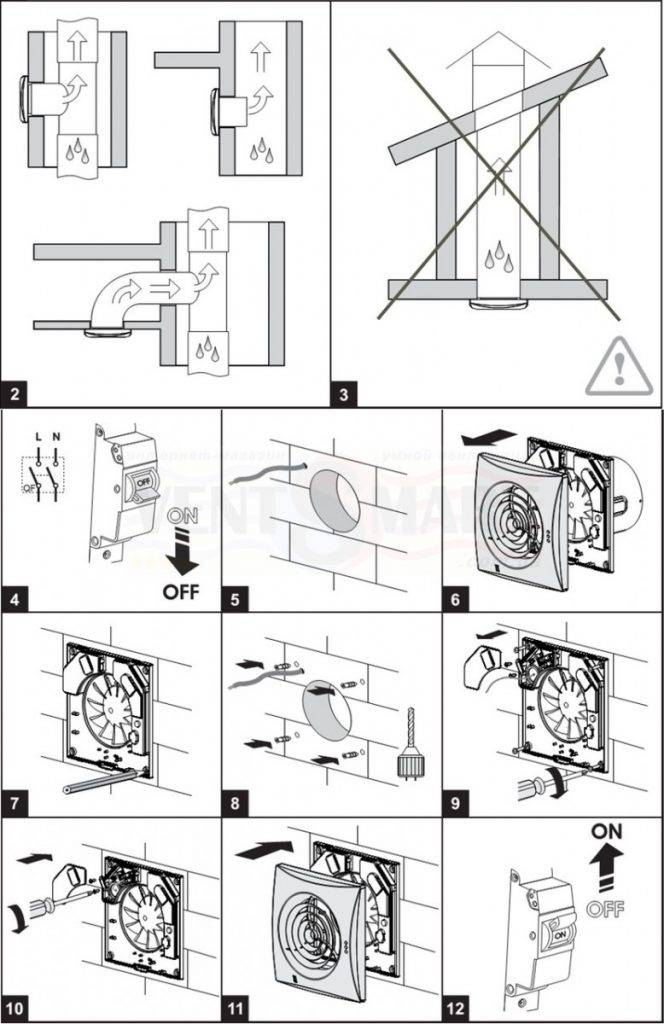

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2                м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Требования вытяжного оборудования в ванной

В соответствии с нормативными документами, чтобы создать нормальный воздухообмен, нужно придерживаться таких показателей:

• 8-10 кв.м/ч. на 1 куб. для совмещенного санузла;
• 6-8 кв.м/ч. – для ванной.

Объем отработанного воздуха из этих помещений составляет больше 30 куб./ч. Допустимая норма 30 Дб – если выше, то для людей этот звук будет слишком громким и раздражающим.

Что оценивается при выборе вентилятора для ванной?

Приобретая вентилятор для ванной комнаты, приходится отталкиваться от нескольких критериев оценки этого прибора.

Производительность вентилятора. Этот параметр показывает, какой объём воздуха в единицу времени способен перекачать прибор.

Обычно производительность у компактных накладных осевых вентиляторов лежит в пределах от 50 до 200 и даже более м³/час. Если посмотреть на требования СНиП и СанПиН, то минимальная производительность вытяжной вентиляции в ванных и санузлах должна составлять 25 м³/час. Но так как отдушина в ванной участвует еще и в общей схеме естественной вентиляции дома или квартиры, этот показатель должен быть побольше. Он рассчитывается по специальной методике, исходя из норм притока воздуха в жилые помещения, которые, в свою очередь, зависят от их объема и количества проживающих.

В данной статье мы не будем на этом останавливаться. Можно лишь сказать, что практика показывает следующее. Для установки в ванной чаще всего достаточно вентилятора, способного перекачать 80÷100 м³/час. Слишком завышать этот показатель тоже не стоит. Может случиться, что чрезмерно мощный поток нарушит нормальную работу вентиляционного стояка. И вытянутые объемы воздуха вместе со всеми запахами и парами начнут забрасываться соседям.
