Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлению

Экономный водонагреватель своими руками

Постоянное повышение тарифов на электроэнергию заставляет переходить в режим экономии многих потребителей. Неплохой вариант — накопительный бойлер своими руками, работающий на солнечной энергии.

Для его изготовления потребуется:

  • накопительный резервуар большого объема (100-200 литров);
  • пвх трубы и шланги для подачи воды;
  • крепежные элементы.

Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлению

Инструкция, как сделать экономный бойлер для дачного участка:

  • в накопительной бочке проделываются отверстия для патрубков;
  • к ним подсоединяются шланги;
  • емкостный бак устанавливается в защищенном от ветра солнечном месте;
  • организуется подача воды (это может быть шланг, подключаемый к водопроводу);
  • делается вывод на кран или летний душ.

Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлению

Под действием солнечных лучей вода в бочке нагревается, и ее можно использовать для своих нужд. Это практичный вариант для организации летнего душа на своем садовом участке. Зачастую такие бочки устанавливают прямо на крыше различных построек. Чтобы по максимуму использовать естественную энергию и добиться максимальной эффективности от такого устройства, рядом с резервуаром, в котором находится вода, размещаются светоотражающие элементы (например, остатки фольгированной подложки для ламината), либо сам бак краситься в темный цвет.

При желании, водонагреватель своими руками сделать может любой. Главное, заранее продумать конструктивные особенности оборудования, подобрать подходящие материалы и обезопасить систему нагрева воды.

Установка терморегулятора

Чтобы бойлер в период работы можно было регулировать, необходимо установить в нём светоизлучающий диод или электрическую лампочку.

Металлопластиковые шланги и трубы, функционирующие под большим давлением, лучше всего объединять с трубами ГВС. Трубу, выполняющую подачу холодной воды, нужно снабдить возвратным клапаном. Этот клапан будет сохранять водонагреватель от проточной воды из бака нагревательного устройства, а также сбережёт ТЭН от перегорания.

Постоянное подорожание энергоресурсов вынуждает почти всех находить недорогие аналоги источников тёплой воды для личных потребностей. Таким источником на нашей планете считается Солнце.

Сегодня общество пытается различными методами применять хотя бы часть этого естественного блага в своих интересах, что позволяет экономить значительную сумму на обычном горячем водоснабжении.

Исходя из имеющихся обстоятельств, некоторые люди стараются оборудовать собственный дом водонагревателями, изготовленными собственноручно, что позволяет создать уютные условия для собственной семьи с наименьшими финансовыми вложениями в подогрев воды.

Правильный подбор водонагревателя с косвенным нагревом

Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.

Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.

Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.

Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.

Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.

Основные параметры выбора схемы подключения бойлер косвенного нагрева:

  1. Рабочий объем в литрах. При этом термины «общий объем » и «рабочий объем» различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
  2. Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
  3. Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
  4. Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
  5. Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
  6. Система защиты и регулирования.

Важные особенности

Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.

Для этого пользователь должен выполнить определенные условия:

  1. Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
  2. Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
  3. Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
  4. Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
  5. Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
  6. Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
  7. Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.

Выбор объема бака

В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.

Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.

Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.

На практике часто пользуются следующими данными:

  • 2 пользователя — 80 л;
  • 3 пользователя — 100 л;
  • 4 пользователя — 120 л;
  • 5 пользователя — 150 л.

Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор

Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.

Особенности

В отличие от водонагревателей, в бойлере косвенного нагрева используется энергия теплоносителя, применяемого для отопления. Для этого в бак-накопитель встраивается теплообменник, обычно имеющий форму змеевика. Проходя по нему, теплоноситель системы отопления нагревает воду, находящуюся в баке.

Нагрев воды в бойлере, как и в водонагревателе накопительного типа, происходит в течение нескольких часов, но ее температура потом долго остается стабильной, что повышает удобство использования горячей воды для душа и ванны.

Бойлер косвенного нагрева не только экономичен, он еще и более безопасен, чем водонагреватель. В случае отказа автоматики в ТЭНовых нагревателях может произойти закипание воды и разрушение самого прибора или фитинговых соединений, что приведет к утечке. В бойлере же вода не может нагреться сильнее, чем теплоноситель, обычно этот показатель находится в пределах 60-90 градусов, что безопасно и для труб, и для человека.

Плюсы использования бойлера косвенного нагрева:

  • теплообменник можно подключить как к центральному отоплению, так и к котлу любого типа;
  • для нагрева воды не нужна электроэнергия, газ или другое топливо, что снижает затраты на монтаж и эксплуатацию бойлера;
  • температура воды стабильная, без резких скачков;
  • безопасность использования даже без установки дорогостоящей автоматики — вода не закипает, при утечке или прекращении подачи холодной воды не происходит выхода прибора из строя;
  • простая конструкция и монтаж позволяют дополнительно сэкономить, сделав и установив бойлер косвенного нагрева своими руками.

Минусы:

  • довольно большие размеры и вес, сравнимые с водонагревателем накопительного типа;
  • бойлер косвенного нагрева используется только в отопительный сезон, для летнего применения его оснащают ТЭНом;
  • длительный нагрев воды, во время которого температура теплоносителя в радиаторах снижается;
  • отложение солей на змеевике требует регулярной чистки и обслуживания.

На рынке представлено множество моделей бойлеров, использующих косвенный нагрев. Но при наличии минимальных навыков сварки и монтажа возможно изготовление бойлера для дома или дачи своими руками.

Бойлер косвенного нагрева своими руками

Бойлер косвенного нагрева – это бюджетный аналог электрического , который не зависит от электричества или газовой магистрали. Подогрев воды в бойлере происходит за счет спиралеобразной трубы, находящейся внутри емкости. По змеевику из отопительного контура поступает горячая вода, которая через поверхность трубки нагревательного элемента отдает тепло воде в водонагревателе. Выходная труба для доставки горячей воды расположена обычно в верхней части накопительного бака. Обе трубки оснащают шаровыми кранами, позволяющими легко соединить конструкцию с водопроводом и отопительной системой. Чтобы минимизировать теплопотери, емкость надежно укутывают слоем теплоизоляции.

К главным достоинствам изготовленного своими силами бойлера можно отнести:

  • установку рядом с котлом системы отопления;
  • дешевизну монтажных работ;
  • отсутствие расхода энергии на прогрев воды;
  • постоянное поддержание температуры воды в нагревателе;
  • возможность присоединения к центральной отопительной магистрали.

Есть у данного варианта и минусы:

  • для монтажа бойлера потребуется достаточно свободного пространства;
  • нагрев большого объема холодной воды займет много времени;
  • во время прогрева емкости эффективность работы отопительного контура несколько снижается;
  • на змеевике внутри бака быстро образуется налет, что требует регулярного (один-два раза в год) очищения.

Соорудить бойлер своими руками значительно проще, чем полноценный водонагреватель. Именно простота конструкции делает его столь популярным.

Принцип работы

Подобные агрегаты имеют простой принцип работы, достаточно только разобраться в их устройстве. Так, аппарат представляет собой бак, внутри которого проходят нагревательные трубы. По ним подается теплоноситель, направленный на отопление помещения. Пока жидкость течет внутри устройства, нагревается и вода, использующаяся для хозяйственных нужд. Именно поэтому аппарат и получил такое название. Нагревание змеевика осуществляется двумя способами:

  • подключение системы к более мощному прибору для обогрева (например, котлу);
  • подсоединение к центральной системе отопления.

Этапы работ по созданию бойлера

Чертеж бойлера может выглядеть следующим образом.

Создание теплообменника

При выборе диаметра будущего змеевика важно, чтобы вода в баке соприкасалась с такой трубой по максимуму. Для этого между витками трубы оставляют свободное пространство. Для удобства проведения работ можно применить бревно или трубу, вокруг которого будет оборачиваться трубка теплообменника

Один конец этой трубки фиксируют, а затем плавно создают витки, контролируя плотность образующейся спирали

Для удобства проведения работ можно применить бревно или трубу, вокруг которого будет оборачиваться трубка теплообменника. Один конец этой трубки фиксируют, а затем плавно создают витки, контролируя плотность образующейся спирали.

Подготовка емкости бойлера.

Выбрав подходящую емкость, в ней нужно проделать два отверстия для ввода холодной воды и вывода горячей. В каждое из них следует встроить шаровые клапаны для легкости эксплуатации. Также нужно два отверстия для монтажа теплообменника. Еще одно отверстие понадобится для сливного крана, который располагают внизу устройства.

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

  • Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
  • Ко дну привариваются ножки (если они предусмотрены).
  • Устанавливается ТЭН, если это было запланировано.
  • Затем змеевик подключается к контуру отопительной системы, согласно схеме.
  • Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

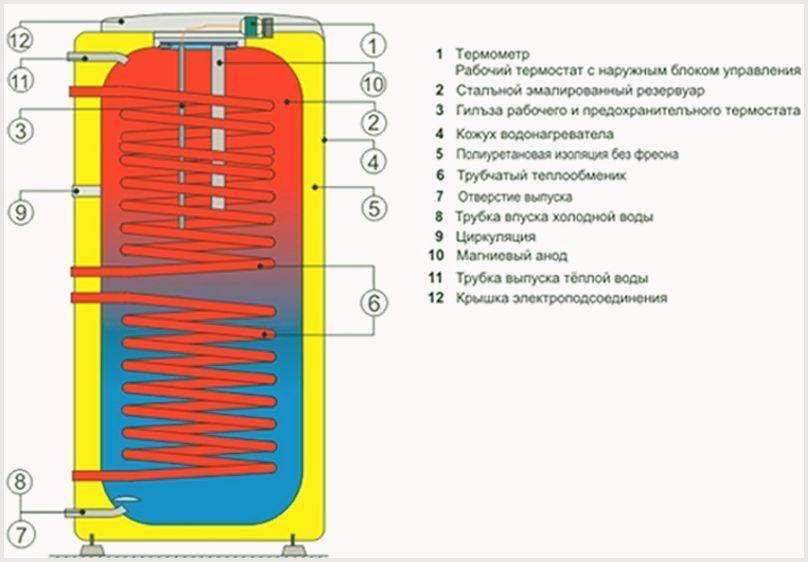

Конструкция

Устройство бойлера очень обычное. В баке из материала, не подверженного коррозии, размещен теплообменник в виде змеевика или бака маленьких размеров. Теплообменник для увеличения теплоотдачи выполняют из материала с высокой теплопроводностью, во многих случаях из меди.

Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлению

Бак оснащен штуцерами для подвода и отбора воды. Ввод холодной воды размещен снизу бака и оснащен клапаном обратного типа, через него же, с помощью обводного вентиля, выполняют слив. Выводной сгон для горячей воды размещают сверху бака.

Стены бака Для уменьшения теплопотерь необходимо прекрасно утеплить. Для этого можно использовать различные материалы, но самый прекрасный вариант — полиуретан, он обладает хорошими качествами тепловой изоляции, при этом не боится влаги, прекрасно гасит шум воды, возникающий при нагреве, надежный и экологично безопасен.

Чтобы сделать бойлер собственноручно проще всего поместить бак-накопитель в бачок или корпус аналогичной формы чуть внушительных размеров и заполнить пространство между ними полиуретановой пеной из баллона.

Чтобы провести измерения и регулировки температуры бойлер оснащают термометром и термостатом. Подобный элемент не обязателен, но существенно увеличивает удобство использования нагревателя. Чтобы выполнить меньше внутреннюю коррозию, можно тоже встроить в бак магниевый анод, предназначенного для водонагревателей ТЭНового типа. Их продают в сервисных центрах обслуживания или в точках продажи бытовой техники.

Самодельный водонагреватель – популярные конструкции

Народные умельцы используют различные способы изготовления интересующих нас приспособлений. Бойлер косвенного нагрева без лишних трудозатрат реально соорудить своими руками по одному из предложенных далее вариантов:

  1. Внутрь бака устанавливаются трубы определенного диаметра. Их можно разместить в центральной части накопительного резервуара или вдоль его боковых поверхностей. Во втором случае скорость нагрева воды будет немного выше.
  2. Монтаж змеевика. Принцип работы устройства останется тем же. Но эффективность работы агрегата увеличится. Змеевик обычно делают из   трубы (металл, пластик). Ее просто потребуется изогнуть, чтобы получить спиралевидный элемент.
  3. Использование двух (разных по геометрическим параметрам) емкостей. В данном случае трубы не нужны. Требуется в бак с большим объемом вставить емкость меньшего размера. Теплоноситель в подобной конструкции перемещается между стенками используемых баков.

Как сделать бойлер косвенного нагрева своими руками: инструкция и советы по изготовлениюСамодельный водонагреватель

Наиболее эффективными в применении признаются системы косвенного нагрева со змеевиком. Суть в том, что изогнутая труба характеризуется большой длиной. Это дает возможность использовать потенциал теплоносителя по максимуму. Кроме того, сделать самому бак со спиральным элементом проще всего. Об этом далее.

Принцип работы бойлера косвенного нагрева

Конструкция представляет собой бак со змеевиком внутри, по которому проходит теплоноситель. Размеры змеевика зависят от объема бака, который может быть любого объема, в зависимости от потребности в горячей воде.

  • Предназначенная для использования вода в емкость поступает через расположенную внизу входную трубу.
  • Внутри бака бойлера вода равномерно нагревается от змеевика.
  • Чтобы не было при использовании резких перепадов температуры, выходную трубу следует располагать вверху.
  • Снаружи бойлер должен быть обязательно хорошо теплоизолирован. Это поможет избежать потерь тепла.
  • Чтобы к крышке и ко всем кранам был обеспечен удобный доступ, устанавливать бойлер лучше всего на ровное твердое основание.
  • Располагать водонагреватель следует в одном помещении с котлом. Это уменьшит потери тепла и затраты на монтаж контура.

Подключение к газопроводу и монтаж дымохода

Первый процесс должны делать специалисты компании, которая поставляет газ. Они сначала должны проверить, правильно ли установлен котел и выполняются ли все требования. После они подключают устройство и выдают документ, который позволяет пользоваться газовым агрегатом.

Такая необходимость продиктована тем, что все устройства на газе опасны, и при неправильном монтаже в будущем может возникнуть взрывоопасная ситуация.

Для подключения к газопроводу нужно подготовить:

  1. Кран.
  2. Сетчатый фильтр. Будет проводить очистку газа, благодаря чему горелка не забьется и сможет функционировать очень долго.

Частично о дымоходе уже упоминалось. Рассказывалось о коаксильной дымовой трубе. Она является характерной для котлов с закрытой камерой (в основном такими являются настенные варианты). Также такую камеру имеют и напольные агрегаты. Однако большинство из них оснащено открытой камерой. Это означает, что воздух в камеру сгорания поступает из помещения, и для отвода угарных газов востребованной является хорошая тяга. А для этого нужно сделать своими руками высокий дымоход .

Дымоход монтируют так:

  1. Устанавливают вертикальную трубу из нержавеющей стали. фиксируя ее специальным креплением. Ее высота должна быть такой, чтобы верхний конец выступал над коньком крыши на 0,5 м. При этом стараются сделать как можно меньше поворотов и горизонтальных участков. Если без последних не обойтись, то длиннее 1 м их делать нельзя.
  2. Подсоединяют эту трубу к котлу.
  3. Все части дымохода, которые будут контактировать с холодным воздухом, теплоизолируют. Для этого лучше использовать базальтовую вату.
  4. Наверху размещают специальный зонтик.

Установка твердотопливного котла Подключение твердотопливного котла и газового в одну систему Выбор и установка газового камина Установка котла отопления в частном доме

Порядок изготовления бойлера

Чтобы сделать самодельный накопительный бойлер для нагрева воды понадобиться:

  • Устанавливаем емкость, которая предоставит нужный объем горячего водоснабжения.
  • Помещаем изготовленный змеевик своими руками из металлической трубы. Желательно из нержавеющей стали.
  • Оборачиваем бак слоем теплоизоляционного материала.
  • С помощью шланга и фитингов запитываем змеевик от отопления частного дома.
  • Таким же образом осуществляем монтаж подачи холодного водоснабжения, предварительно установив аварийный вентиль.
  • Монтируем обратный шланг с горячим водоснабжением к внутридомовой разводке.

Из чего и как сделать бак

Резервуар для содержания горячей воды можно изготовить собственноручно. Идеально подобрать бочку из нержавейки, также подойдут неиспользуемые баки из пластика или металла. Объем планируется, исходя из нужного количества горячей воды. В процессе создания конструкции понадобиться резак и сварочный аппарат.

Без базовых навыков электросварки и знаний принципов работы резаком изготовление бака для бойлера запрещается.

Изготавливаем бойлер из газового баллона своими руками. Использованный баллон необходимо поделить на две части и тщательно промыть промышленными веществами. Затем обрабатываем внутреннюю часть изделия слоем грунтовой краски.

Теплоизоляция

В связи с тем, что водонагреватель своими руками разогревает воду до невысоких температур, рекомендуется обернуть бак теплоизолятором. Работы по утеплению внешних стенок сосуда осуществляют до финальной сборки конструкции. При отсутствии специальных материалов, для этого используют монтажную пену. Чтобы увеличить коэффициент полезного действия теплоизолятор покрывают слоем гидроизоляцией. Теплоизоляцию можно сделать из емкости большего диаметра, чем бак.

Изготовление змеевика

Позаботимся о создании конструкции змеевого устройства, чтобы сделать бойлер своими руками. Труба для приготовления устройства, должна обладать повышенным уровнем теплоемкости. Поэтому чаще всего змеевик создают из нержавеющих или металлических труб. Внутри бака их располагают в центре конструкции или вдоль стенок резервуара для воды.

Диаметр трубы и число витков, используемых для змеевика, зависят от объема бака.

В частности, промышленные водонагреватели оборудуются стальными трубами диаметром от 63 мм и выше. Для меньшего потребления понадобятся заготовки узких диаметров. Размеры змеевика положительно сказываются на скорости приготовления горячего водоснабжения. Однако такой принцип не стоит использовать для небольших емкостей, так как уменьшится количество нагреваемой воды в резервуаре. Змеевик нуждается в регулярном обслуживании и чистке от всяческих накоплений, которые возникают в процессе использования прибора косвенного нагрева.

Сборка и подключение конструкции

  1. В баке для воды проделываются три отверстия под резьбу диаметром ¾″. Привариваем штуцера к стенкам резервуара и вкручиваем в каждый из них по вентилю. Первый кран отвечает за подачу, второй – забор горячего водоснабжения, третий предназначен для регулирования давления внутри емкости и слива воды в период неиспользования нагревателя.
  2. Вставляем в бак готовый змеевик. На концах устройства просверливаются отверстия в стенках резервуара. И подключается разводка для подключения к системе отопления по принципу вентилей. Внутри емкости можно закрепить змеевик на сварку, но не сильно, чтобы в дальнейшем его можно было демонтировать.
  3. Проводим работы по герметичности змеевика. Каждый изгиб и стык тщательно обрабатывается специальным раствором. Проверяем целостность системы с помощью компрессора.
  4. Заканчиваем визуальное оформление конструкции. Бойлер своими руками может быть выкрашен в любой цвет. К прибору крепятся ручки. Устанавливается крышка с защелками в открытой части резервуара.
  5. Проводим утеплительные процедуры. Монтируем слой теплоизолятора.
  6. Остается установить бойлер своими руками. Как следствие осуществляем подключение холодного водоснабжения. Проверяем, как работает бойлер.

Изготовление змеевика

Для самостоятельного изготовления круглого стального змеевика используется трубогиб, но при необходимости обустраивается квадратный нагревательный элемент, все части которого представлены соединяемыми электрической сваркой, отрезками нержавеющей стальной трубы.

  • К — коэффициентом тепловой передачи;
  • А — площадью общей поверхности нагревательного элемента;
  • dT — температурной разностью теплового носителя и греющейся воды.

Размещение змеевика может осуществляться, как в центральной части резервуара, так и вдоль его стенок.

Конфигурация и размеры резервуара влияют на общее количество витков, а также диаметр нагревательного элемента.

В процессе эксплуатации водогрейного оборудования, отмечается накопление накипи и разных отложений на нагревательном элементе, поэтому периодическая чистка змеевика является обязательным мероприятием по обслуживанию бойлера.

Плюсы и минусы оборудования – бойлер хорош, но далеко не идеален

Экономичность использования косвенного водонагревателя является важным, но не единственным его достоинством. Бойлер имеет и ряд других эксплуатационных преимуществ:

  • Достаточно высокая производительность. Ее конкретный показатель зависит от сечения труб, установленных в агрегат, а также от мощностных характеристики самого отопительного котла.
  • Нет нагрузки на бытовую электросеть (если дополнительно не монтируется нагревающий элемент).
  • Возможность эксплуатации оборудования круглогодично (требуется установка ТЭНа – специального нагревателя) и использования разных источников тепловой энергии. В ряде случаев это имеет огромное значение.
  • Отсутствие участков соприкосновения между содержащим немалое количество вредных солей теплоносителем и подогреваемой водой.

Теперь разберемся с недостатками рассматриваемых водонагревателей и с возможными способами их решения. Главный минус бойлера – большие размеры бака. Агрегат занимает немало места, что может вызвать затруднения при его установке в скромных по площади помещениях. Второй недостаток заключается в том, что в крупной по объему емкости вода нагревается достаточно долго. Причем при подогреве жидкости в баке отмечается некоторое уменьшение интенсивности отопления жилища.

Установка обвязки

Из описания принципа функционирования косвенного водонагревателя видно, что без дополнительных приспособлений его можно эксплуатировать только тогда, когда работает отопительная система. То есть, используется бойлер исключительно в холодное время года. А если нам хочется постоянно получать горячую воду, вне зависимости от температуры на улице? Это вполне реально. Нужно всего лишь оснастить водонагреватель ТЭНом. Его встраивают в бак и подключают к электросети. Понятно, что при этом приходится оплачивать счета за электричество. Но зато в вашем доме всегда будет горячая вода в требуемом количестве.

Оцените статью
