Пластиковая вставка в колодец: пошаговый инструктаж по установке

Содержание

Как сделать фильтрационный колодец своими руками

Фильтрующий поглотитель можно изготовить самостоятельно. В качестве материалов выбирайте тот, что более удобен.

Кирпичная конструкция

По форме колодец из кирпича можно сделать круглым или квадратным. При этом первый вариант удобнее в эксплуатации, а второй — проще в изготовлении. Диаметр сооружения — 200 х 200 см. Глубина — 200-250 см.

Яму под колодец делают с запасом. Между стенками конструкции и грунтом размещают дренажную прослойку. Подойдет щебень, гравий, битый кирпич.

Толщина прослойки — 400 мм. Высота — 100 см.

Чтобы стены в месте расположения фильтра не пропускали воду, кладку выполняют с отверстиями. Их делают в шахматном порядке. Размер — 3-4 см. После завершения постройки их присыпают дренажным заполнителем.

Дно колодца выстилают слоем из фильтрующих материалов. Его высота — 1 метр. Берут различные фракции — более крупные укладывают на дно, мелкие присыпают сверху. Оставляют отверстие для канализационной трубы. На участке, откуда будет поступать жидкость, укладывают специальный лист из пластика — он не даст размыть фильтр.

Сверху устанавливают люк. Оборудуют вентиляцию.

Сооружение из бетонных колец

Колодец из готовых колец — самый простой вариант фильтра.

Пошаговая инструкция:

  • выройте яму — ее диаметр на 50 см шире, чем бетонные кольца;
  • перфорированный блок опустите вниз сооружения;
  • установите первое кольцо. Уберите грунт внутри заготовки. Со временем под собственной тяжестью кольцо немного просядет;
  • аналогично монтируйте оставшиеся два бетонных элемента;
  • в пространство между стенками колодца и грунтом, а также на дно конструкции уложите дренаж. Далее — люк и вентиляция по стандартной схеме.

Колодец из старых покрышек

Автомобильная резина — самый дешевый вариант решить проблему фильтрации воды. Причем сооружение отлично выполнит свою функцию для семьи из 3-4 человек.

Недостаток таких колодцев — резина не пригодна для использования в холодное время года. Следовательно, данные модели поглотителя можно эксплуатировать только на даче.

При низких температурах материал полностью промерзает.

Пошаговая инструкция изготовления фильтра:

  • выройте котлован;
  • опустите в него несколько покрышек;
  • уложите одну на другую. Укрепите устройство хомутами из пластика;
  • места стыков пройдите герметиком — он усилит сцепление покрышек и придаст конструкции устойчивость;
  • далее — по схеме, описанной выше.

Углубление существующего колодца

Дебет воды постоянно меняется, и не всегда в лучшую сторону. Если воды в колодце стало мало, его пробуют углубить. При помощи пластиковых колец это сделать проще.

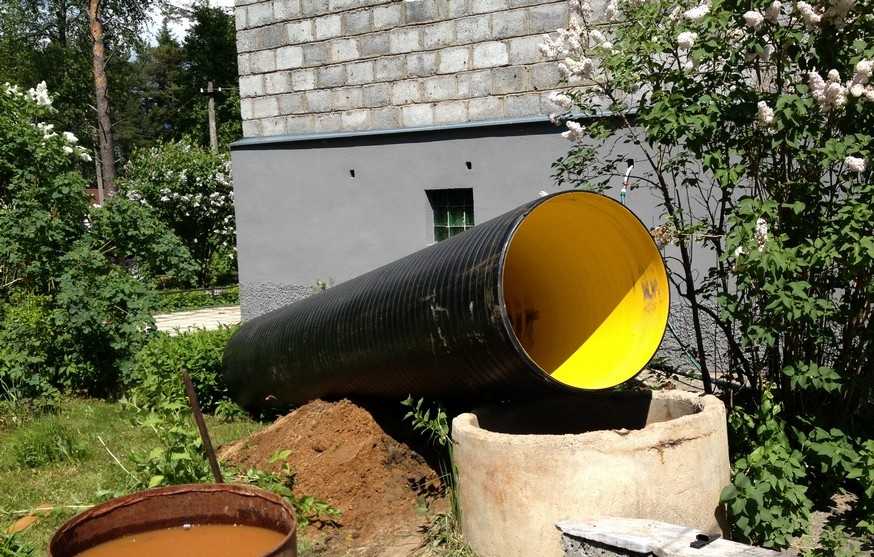

Можно избавиться от протечек в питьевом колодце установив пластиковую вкладкуПластиковая вставка в колодец: пошаговый инструктаж по установке

Из бетона, сруба

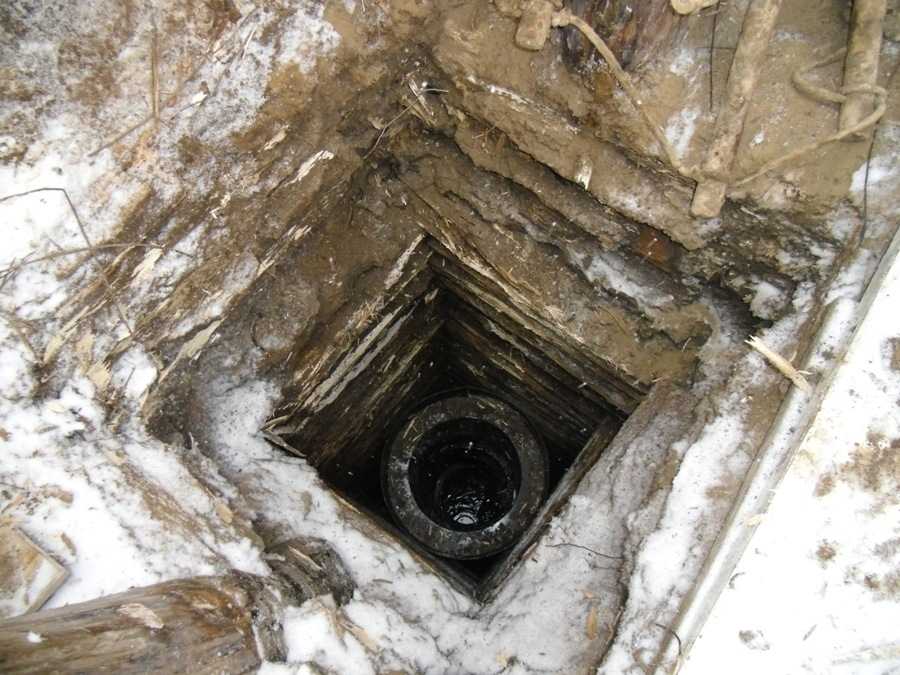

Пластиковыми кольцами можно углубить даже колодец из бетонных колец. Грунт вынимаем только в центре, чтобы не сдвинулись вниз бетонные стенки. Они остаются на той же глубине. Углубляем только середину. По размеру «середина» должна быть больше наружных размеров ремонтных колец. Недостаток этого метода — кольца нужны меньшего диаметра. То есть, снова-таки, запасы воды будут меньше, зато нет необходимости копать новый колодец.

Поднимаем на поверхность грунт до тех пор, пока не появится достаточный дебет воды. Далее дно чистим, укладываем слой геотекстиля, заводим его края на стенки. Насыпаем щебень, выравниваем, на эту подушку устанавливаем собранные на поверхности кольца нужной высоты. Далее на дне устраиваем донный фильтр, как в обычном колодце.

Вот такая идеяПластиковая вставка в колодец: пошаговый инструктаж по установке

Так как пластик легче воды, установленные ремонтные пластиковые кольца надо утяжелить. Для этой цели подойдет любой груз, контакт с которым для воды не страшен. В идеале — нержавеющие чурки, большие гравийные валуны. Этот груз можно будет убрать через 6-9 месяцев — за это время грунт «обожмет» кольца и они уже не поднимутся ни при каких условиях.

Этот способ углубления колодца более безопасен, но он не идеален. В результате получается, что вода будет находиться в пластиковой вставке. Она немного уже, но это лучше, чем ничего. Проходит все намного легче, чем при попытках добавить бетонные кольца. Их надо ставить сверху, и, при осадке уже существующих, непонятно как себя поведет вся колонна.

Как сделать глубже пластиковый колодец

Если колодец у вас пластиковый, он, обычно, небольшого диаметра и работать внутри сложно и неудобно. Если нужно сделать глубже его, пластиковую гильзу достают из ямы. Дальше придется вычищать упавший на дно щебень, которым был засыпан зазор между стенками котлована и гильзой. Дальше убирают донный фильтр, начинают вынимать грунт на нужную глубину. В дальнейшем, действия «внутри» не отличаются: убираем грунт до тех пор, пока количество поступающей воды не станет достаточным.

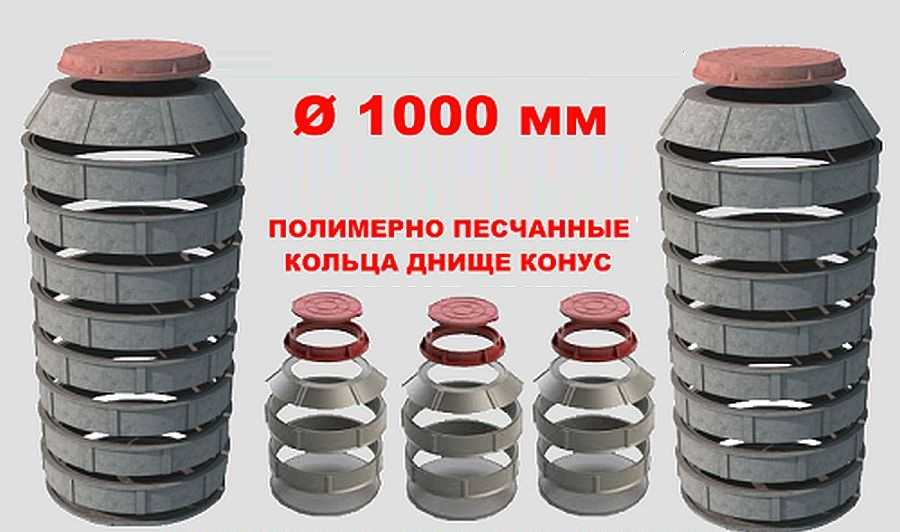

Полимерпесчаные кольца используются для канализации, сбора дождевой водыПластиковая вставка в колодец: пошаговый инструктаж по установке

На поверхности к готовому корпусу добавляется нужное количество пластиковых колец и все целиком устанавливается в шахту на подушку из щебня. Дальше действия уже известны: делаем донный фильтр, засыпаем между стенками гравий. В общем, не слишком сложно, не считая земельных работ.

Минус этого способа — если грунт сыпучий, этот фокус не удастся. Вынув пластиковую гильзу из колодца, вы лишите стенки опоры. Это может привести к полному или частичному осыпанию. В этом случае, возможно, более оправданно устройство скважины.

Особенности установки

  • При небольшой глубине можно использовать гофрированную трубу. Лояльная цена, простой монтаж.
  • Пластик обладает неограниченным сроком службы
  • Полимерные кольцо готовы выполнять свою функцию при температуре от -70 до + 50 градусов
  • Легко сверлятся и режутся
  • Каждый колодец из полимерных колец можно вернуть к жизни. Сделать это очень просто. Выкачивается вода, снимается природный фильтр, делается подкопка, опускаются новые кольца меньшего диаметра, соединяются с помощью водостойкого герметика, насыпается песок и щебень на дно, оставшееся пространство заполняется смесью из песка и щебня. Все. Новый колодец готов.
  • Для обустройства колодца понадобятся дополнительные элементы, такие как крышка, люк, трубы.

При установке септика из пластиковых колец позаботьтесь заранее обо всех необходимых элементах. Их легко подобрать на рынке.

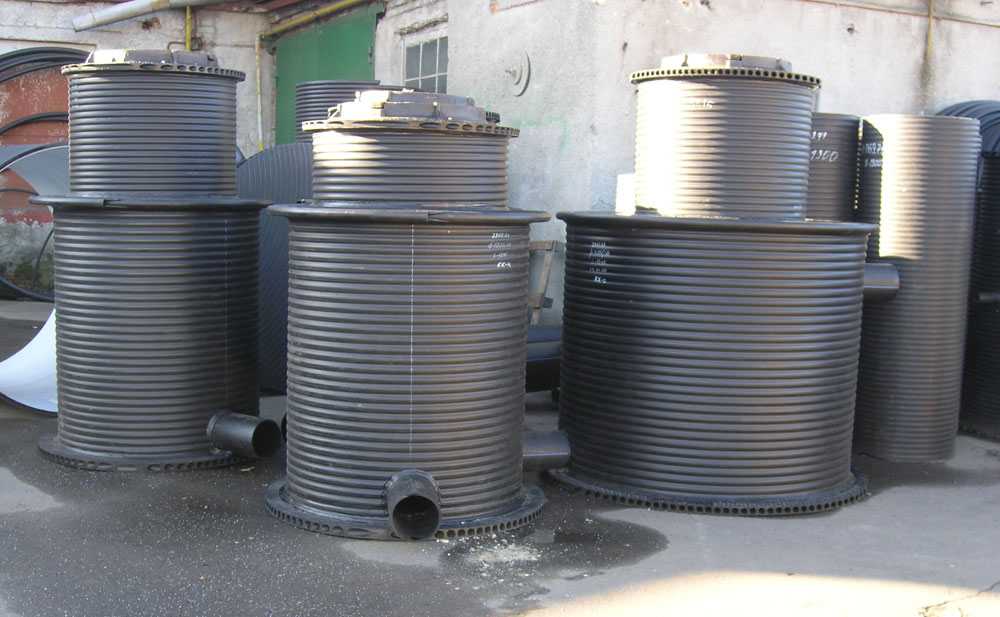

Технология монтажа дренажного колодца из пластика

Если выбрана сборная конструкция, то ее предварительно следует собрать. Можно это сделать в котловане, но тогда его придется выкапывать большего размера.

Глубина ямы под пластиковый дренажный колодец вырывается так, чтобы трубы в него входили ниже точки замерзания грунта и выше верхнего водоносного слоя в нем. При этом стоит помнить, что под сооружение еще надо будет насыпать щебеночную подушку в 10–15 см и уложить бетонную якорную плиту аналогичной толщины.

Если пластиковый колодец будет использоваться для дренирования влаги в грунт, то слой щебня внизу должен быть не менее 30–40 см. Яму в этом случае придется копать большую.

В ширину котлован делается на 30–50 см больше наружного диаметра монтируемого резервуара. Этого вполне хватит, чтобы опустить пластиковое изделие внутрь, и лишней земли копать не придется.

В высоту колодезная конструкция подбирается так, чтобы она не могла больше чем на 20 см возвышаться над землей. Исключение составляет только водосборный вариант с решеткой сверху вместо крышки.

Люки всех остальных видов колодцев дренажной системы должны располагаться на 10–20 см выше уровня дерна. В противном случае в них во время дождя начнет стекаться водные потоки, неся с собой листву и иной мусор.

Если грунтовые воды по весне регулярно поднимаются к поверхности, то бетонное основание под пластиковым колодцем делать необходимо в обязательном порядке. Между собой их связывают капроновым тросом, который точно не сгниет в земле. Якорь из бетона не понадобится только на участках с плотными каменистыми грунтами.

Для вырезки дополнительных отверстий понадобится фреза соответствующего размера. После проделывания дырки в нее вставляется уплотнитель из резины, внутрь которого помещается переходная муфта. Последняя должна зайти в резиновую прокладку плотно без просветов.

Популярные статьи  Установка напольного газового котла своими руками: технические нормы и алгоритм работ

Для этого у них должны совпадать размеры. В целях герметизации стыки промазываются силиконовой смазкой, которая облегчает вдавливание муфты и одновременно формирует герметичное соединение.

Монтаж пластиковых колодцев маленького размера можно выполнить в одиночку, а для установки среднего или большого достаточно привлечь одного-двух помощников

Потом к установленному в котлован колодцу подсоединяются перфорированные дренажные трубы и герметичные канализационные трубы, необходимые для отвода собранной дренажом воды.

Для обеспечения свободного движения собранной дренажом воды их укладывают с уклоном. Так под действием собственного веса вода будет самопроизвольно течь в сторону накопителя, коллектора или фильтрующего колодца.

А дальше остается лишь обратно засыпать яму грунтом либо песчано-цементной смесью. Делается это равномерно и послойно, чтобы резко не сдавить корпус из пластика и не разрушить его. Сверху укладывается люк, монтаж завершен.

Распил колодезной шахты под нужную высоту производится обычной ножовкой по центру выступающего сегмента гофры

Где выгоднее всего купить дренажный пластиковый колодец, обзор цен и производителей

Решив приобрести подходящий вариант, стоит помнить, что ценапластикового дренажного колода 315 мм будет больше аналогичного изделия с меньшими поперечными размерами.

Предлагаем заранее узнать, какова средняя цена пластиковых дренажных колодцев разного типоразмера, предлагаемых ведущими производителями. Данные приведены в таблице:

Фото Модель Характеристики колодца Средняя цена, руб.
Вавин WAVIN Смотровой. Диаметр − 315мм. Высота–1м. 1900
368/315х1000 мм Смотровой. С тремя отводами по 110 мм. 2300
Смотровой 460/400х1000 мм Смотровой. С тремя отводами по 110 мм. Есть дно и крышка. 3000
DELFIN SC Дренажный либо поглотительный. 17100
800х1000 мм R2 Распределительный. 12300
1000х2000 мм Смотровой. 30000

Как выбрать вставку в колодец водоснабжения

Планируя покупку пластикового “рукава”, необходимо оценить два основных критерия выбора: диаметр вставки и толщину полимера.

Диаметр вставки. Если есть уже готовая колодезная шахта, то вставка должна быть такого диаметра, чтобы до краев котлована было расстояние, достаточное для заполнения мелким щебнем, песком или для заливки раствором.

Расстояние от края котлована до гофрированной вставки не должно быть менее 20 см. От этого определяется диаметр вставки.

Толщина пластика. Чем он толще, тем прочнее конструкция, но этот влияет на стоимость погонного метра. Не стоит экономить, приобретая слишком дешевый вариант, так как при повреждении стенок придется демонтировать всю конструкцию.

Пластиковая вставка в колодец: пошаговый инструктаж по установке
На рынке можно найти модели, которые оборудованы специальными лестницами. Их наличие облегчает перемещение внутри шахты, но и является дополнительным слабым местом

При использовании элементы лестницы могут повредить пластиковые стенки, однако если источник водоснабжения обладает большой глубиной (4-5 м и более), то без них не обойтись. Если водоносный пласт расположен в коренных скальных породах, то для устройства водозаборного сооружения потребуется получать разрешение.

О креплении

Правильное крепление пластиковых вставок, гарантирует герметичность конструкции, в то время как неправильное может привести к серьёзному нарушению герметичности и загрязнению воды.

При ведении ремонтных работ в старых бетонных колодцах нередко применяют следующий метод крепления:

  1. Вставку, размещается в скважине.
  2. Проводят фиксацию с помощью анкеров. Последние могут иметь прокладки из резины или силикона.
  3. Свободное пространство, которое разделяет бетонное кольцо и вставку заполняют специальным материалом. Обычно им выступает щебень или песок.

Пластиковая вставка в колодец: пошаговый инструктаж по установке

Минусом этого метода является необходимость замены прокладок. Они со временем изнашиваются. Замена этой детали конструкции является процессом сложным и трудоёмким. В случае же её своевременного не проведения, происходит образование щелей, через которые в водозабор проникают поверхностные воды. Это в свою очередь значительно снижает качество содержащейся там воды.

Иногда трещины, появившиеся из-за неправильного монтажа, в колодец могут проникать разнообразные, в том числе вредоносные бактерии. Определить разгерметизацию можно по образованию темных подтеков.

Если такие потёки обнаружены, нужно срочно обработать места течи герметиком. Данный процесс неизбежно придётся повторять время от времени.

Использование цельных конструкций

Значительно ускорить работу по строительству ливневой канализации может использование цельных конструкций. К таким относится дренажный колодец КНД, который полностью готов к эксплуатации. Особенностью данных изделий является исключительная герметичность. Ею отличается любая литая продукция. Цельные колодцы изготавливаются с различной высотой и диаметром. Поэтому подобрать необходимое изделие не составит особого труда.

Фекальный насос для откачки канализации. — здесь больше полезной информации.

В комплекте цельного дренажного колодца поставляется крышка. Данное изделие обладает усиленными стенками, дополненными специальными рёбрами жёсткости. Всё это позволяет конструкции выдерживать большие нагрузки, возникающие в грунте в период смены сезонов и зимнего пучения.

На сборку составных пластиковых конструкций уходит значительно больше времени, чем на установку готового колодца.

Это является преимуществом цельных изделий, которое используется владельцами загородных домов. Единственным препятствием может послужить стоимость. Но все остальные выгоды перевешивают данный минус.

Вас заинтересует эта статья — Бактерии для септиков и выгребных ям.

Монтаж и ремонт

Пластиковая вставка в колодец: пошаговый инструктаж по установке

Работа начинается с подбора конструктивных элементов нужного диаметра, формы и длины.

Перед тем, как приступить к копке источника, предварительно оценивается глубина залегания водоносного слоя (верховодка, подземная река и так далее). Потом следует сделать вывод, какой длины трубу или кольцо необходимо купить для правильного обустройства углубления с водой.

Для прочного грунта подойдет цельная труба. Сложный грунт предполагает приобретение колец, которые монтируются в отверстие с источником, которые собираются из небольших мобильных составляющих.

Колодец, собранный из отдельных секций, гораздо проще отремонтировать, почистить, провести частичную реставрацию ёмкости

Это важно, ведь колодец придется периодически обслуживать, чтобы он не стал источником желудочно-кишечных заболеваний, связанных с загрязнением питьевой жидкости

Сборные колодцы монтируются следующим образом:

  • Один элемент накручивается на другой по специальной резьбе.
  • Конструкция фиксируется в грунте. Для этого вокруг пластикового колодца просыпается песок (речной или карьерный).

Трамбовать сыпучий материал не получится, поэтому для усадки его надо поливать водой. К тому же песок вокруг кольца предотвратит чрезмерное сжатие стенок колодца, поэтому разрыва емкости не произойдет. На стенках каркаса не появятся трещины и источник с питьевой жидкостью останется идеально герметичным на протяжении 50 лет.

Появление в колодце сточных мутных вод – прямое свидетельство того, что внутренняя конструкция пластикового кольца лопнула. В данной ситуации придется заменить емкость целиком, если она представлена монолитным сооружением. Если колодец составлен из закручивающихся друг на друга колец, то придется поэтапно разобрать конструкцию и заменить вышедшую из строя пластиковую часть.

Если обнаружено повреждение в виде вмятины, то вероятнее всего, никакого ремонта не понадобится, так как дефект выправится самостоятельно под воздействием окружающей среды.

Локальный ремонт можно выполнить следующие образом:
на дефектный участок устанавливают специальную пластиковую накладку поверх повреждения и производят сварку. Соответственно, придется откачать воду из колодца и осушить поврежденный участок и только после этого проводить локальные ремонтные работы.

Пластиковая колодезная система представляет собой три основных узла:
— основание, называемое кинетом;
— вертикальная полипропиленовая, гофрированная трубы, в данном случае, диаметром 400 мм;
— телескоп с чугунным люком.

По сути своей, это сплошная, гофрированная пластиковая труба, большого размера. Длина трубы заказывается с тем, чтобы она соответствовала глубине колодца. Внутренний диаметр должно иметь сечение, в которое можно спустить насос. Обычно, это 40 см и более. Толщина стен трубы начинается с 7 мм и более и зависит от запроса покупателя. Ствол копается вручную до появления подземного ключа. Чаще используются рабочие диаметры, в которых есть условия работы для проведения профилактических мероприятий, то есть внутреннего сечения не менее 1000 мм.

Обустройство новой водозаборной точки

Рассмотрим пошаговую технологию создания колодца с применением пластикового “рукава”. Все работы условно разделим на три этапа.

Предварительное планирование и разметка

Пластиковая вставка в колодец: пошаговый инструктаж по установке
Даже при использовании мобильного бурового станка бурение водозаборной выработки займет не более пары дней. Вручную лучше копать колодец. Для сооружения частного источника воды на загородных участках требуется разрешение только в случае устройства артезианской скважины

Перед началом работ стоит опросить соседей, имеющих в хозяйстве собственную скважину или колодец. Добытые у них сведения помогут определить приблизительную глубину выработки, отметку зеркала воды и наличие верховодки, если она встречалась во время строительства соседских источников.

Кроме этого требования необходимо выбрать на участке подходящее место. Источник питьевой воды не должен располагаться вблизи септической системы или хозяйственных построек для содержания подсобного хозяйства. Минимально расстояние обозначенных объектов – 25 м.

Популярные статьи  Как подключить телефонную розетку: схема подключения и правила установки

Пластиковая вставка в колодец: пошаговый инструктаж по установке
Следует избегать деревьев вблизи колодца. Их мощные корни могут повредить вставку. Это же правило действует для устройства септика. Если на месте бурения скважины есть деревья, то необходимо их спилить

После разметки и бурения проходит сборка сегментов вставки в единое целое. Этот процесс прост. С ним может справиться каждый. Процесс сборки сегментов уже был описан. В отличие от предыдущего способа, здесь не используются кольца из бетона. Пластиковая вставка помещается в яму и обсыпается щебнем. Далее следует устройство фильтра.

Установка донного фильтра

Донный фильтр состоит из нескольких слоев. Если дно выработки заглублено в мелкий или пылеватый песок, то в качестве первого выступает деревянная решетка или перфорированный щит из доски.

Он укладывается на дно. Сверху на него размещают кусок геотекстиля, вырезанные по диаметру выработки. Он будет выполнять функцию тонкой очистки вместо песка. Материал удобен в обращении, но требует замены по мере засорения.

Сверху на геотекстиль кладется щебень в следующем порядке:

  1. Слой щебня мелкой фракции 15 – 20 см.
  2. Слой щебня крупной фракции 10 – 15 см.

Это позволяет избежать попадания мелкой песчаной взвеси и гравия в добытую воду

Особенно важно устройство донного фильтра, если в колодец установлен насос, т.к. перечисленные загрязнения способны вывести агрегат из строя

Щебень высыпается на дно колодца ведрами. Необходимо контролировать равномерность распределения донного фильтра – это влияет на качество воды.

Проверка и наладка оборудования

Первый пуск нужно производить, только убедившись в правильности подключения оборудования. Использовать воду для питьевых целей сразу после установки нельзя. Нужно удалить скопившуюся в скважине грязную жидкость насосом, а вместе с ней удалиться осадок, который попал в шахту при установке вкладки.

Для удаления воды необходимо опустить шланг насоса на дно колодца и откачать воду в емкость на приусадебном участке. В дальнейшем ее можно использовать для полива.

Если накопительного бака нет, то можно слить воду прямо в землю, но на значительном расстоянии от скважины. Только после этих действий можно присоединять насос к системе домашнего водопровода.

Установка дренажной системы из гофрированных труб

Перед установкой труб нужно выкопать траншею. Ее ширина должна быть на 400 мм больше диаметра рифленой трубы. Дно канавы должно быть ровным и очищенным от камней, веток и т.д. Главное при копании траншеи — соблюдать уклон в сторону водоприемного колодца с расчетом 0.5-1%. После чего можно приступать к монтажу труб дренажной системы канализации.

Чтобы установить трубопровод, достаточно знать несколько правил. Если подготовить все необходимые части, то можно самостоятельно собрать гофрированный колодец. Для этого потребуется:

  • рифленая труба нужного размера;
  • дно из пластика;
  • резиновый уплотнитель.

Монтаж выполняется следующим образом:

  • от рифленой трубы отрезают нужную длину и проделывают отверстия, для подсоединения труб с перфорацией, устанавливают резиновые кольца-уплотнители;
  • выкопанную траншею засыпают щебнем и песком, чтобы только покрылось дно, и застилают геотканью;
  • устанавливают днище, подсоединяя к нему трубу, смазывают резиновой мастикой;
  • к колодцу также подсоединяют боковые трубы, все это смазывают тоже мастикой;
  • делают монтаж насоса, с помощью которого будет откачиваться вода;
  • засыпают свободные места щебнем мелких фракций и монтируют наверх крышку.

Для хорошего функционирования системы, нужно не только выбрать подходящую гофрированную трубу, но и продумать схему расположения трубопровода и колодцев.

Сооружение колодца из бетонных колец

Для колодца необходимо приобретать железобетонные кольца, которые производятся из влагоустойчивого бетона. Размеры и диаметр колец подбираются исходя из вида и предназначения колодца. Но необходимо учитывать, что глубина их залегания должна быть не менее двух метров.

Бетонные кольца выпускаются различных размеров (высотой от 10 см до 1 м и диаметром от 70 см до 2 м), так что подобрать изделие не составит труда. Для колодца обычно выбирают кольца высотой 50-60 и диаметром 70-150 см. Их вес в зависимости от размера колеблется в пределах 230-900 кг.

Пластиковая вставка в колодец: пошаговый инструктаж по установкеБетонные кольца одно за другим опускаются в заранее вырытую яму и устанавливаются друг на друга

Безусловно, такой вес не невозможно поднять одному, поэтому придется пригласить одного-двух помощников. Устанавливать конструкцию можно двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, то его можно просто поставить на землю, а затем приступить к выемке грунта изнутри.

Кольцо будет давить собственным весом на землю и постепенно проседать по мере выкапывания из-под него грунта. Таким образом можно установить все кольца, накладывая их друг на друга и скрепляя между собой скобами из металла.

Второй вариант – сначала выкопать котлован, ширина которого должна быть примерно на 40 см больше, чем диаметр колец. Если грунт мягкий, дно нужно засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При этом способе, если изготавливается ревизионный или накопительный колодец, желательно устанавливать нижнее кольцо с глухим дном.

Пластиковая вставка в колодец: пошаговый инструктаж по установкеПосле установки бетонных колец на место, необходимо тщательно загерметизироать все щели битумом. В перекрытии можно сделать смотровое окошко для визуального осмотра колодца

Если дна нет, то его нужно будет сделать самому. Для этого нижняя часть колодца заливается бетонным раствором с армированием. При установке поглотительной конструкции, дно емкости оборудуется фильтрующей системой, так как было описано выше.

Все стыки между кольцами промазываются цементно-песчаной смесью, а затем после высыхания, герметизируются битумно-полимерной гидроизоляцией.

Далее от колодца согласно разработанной схеме выкапывается траншея для дренажных труб, но прокладывать их не спешите, поскольку сначала придется выполнить еще одну достаточно трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это можно сделать при помощи перфоратора и победитовых или алмазных коронок по бетону. Они имеют разные диаметры, поэтому подобрать нужный размер несложно, однако стоимость их достаточно высокая.

Если в хозяйстве не нашлось коронки по бетону, а тратить деньги на ее покупку вы не хотите, можно прибегнуть к другому более дешевому способу. В том месте, где предполагается сделать отвод, приложите трубу и очертите карандашом круг необходимого диаметра. По контуру проведенной линии просверлите перфоратором сквозные отверстия.

Пластиковая вставка в колодец: пошаговый инструктаж по установкеОтверстия просверливаются сверлом по бетону с шагом 1-2 см друг от друга, одно делается в центре круга

Направьте лом в центральную дырку и начинайте ее потихоньку разбивать, как отверстие расширится, возьмите большой молоток или кувалду и доведите процесс до конца. Теперь можно подвести трубы и надев на них защитные резиновые уплотнители, вставить в проделанное отверстие. Места ввода также промажьте битумом. Установите перекрытие.

Бетонный колодец со всех сторон засыпается щебнем, на высоту примерно 50 см, а затем насыпается до самого верха глина и хорошо утрамбовывается. Такая глиняная подушка предотвратит просачивание воды и продлит срок службы колодца.

Для чего нужны пластиковые кольца для колодца

Пластмассовые кольца являются сборочными единицами объемных колодезных конструкций. Появление пластиковых деталей в схеме строительства инженерных сетей позволило в 2 раза сократить себестоимость монтажных работ. При этом открылась возможность конструирования линий водоснабжения и канализации, эксплуатируемых в сложных геологических и климатических условиях.

Одной из причин замены бетонных колец на пластиковые явилась вероятность сдвига ж/б элементов при их эксплуатации в водонасыщенных грунтах с высоким уровнем промерзания почвы.

Смещение шахты приводило к попаданию загрязненных подземных вод внутрь колодца. В результате установленное в емкости оборудование часто выходило из строя. Применение пластмассовых деталей для сборки конструкций помогло решить эту проблему.

Большой выбор полимерных фасонных частей и эффективные способы соединения секций позволяют быстро монтировать герметичные резервуары и подключать к ним магистрали любой сложности.

Пластиковые кольца применяются для устройства инспекционных колодцев следующего назначения:

  • хозяйственно-бытовая канализация (лотковые, перепадные);
  • дренажные системы (фильтрация стоков);
  • наружные водопроводные сети (смотровые камеры).

Установка пластиковых колец для технических колодцев

Процесс монтажа канализационного колодца из пластика или колодца любого другого назначения мало чем отличается от описанного. Разница может быть только при установке на грунтах склонных к пучению. В этом случае есть вероятность того, что емкость будет выталкиваться наверх. Чтобы этого избежать, пластиковые кольца для колодца закрепляют. Чаще всего применяется термин «якорят», а процесс выталкивания называют «всплытие».

Один из вариантовПластиковая вставка в колодец: пошаговый инструктаж по установке

Традиционное решение — вырыть котлован немного глубже чем требуется, на дне сделать гравийную или песчано-гравийную подушку. На эту подушку можно уложить «якорь» — бетонную плиту. Это может быть готовая плита или самодельная. Размеры — больше чем дно колодца. В плите должны быть крюки или «уши», к которым тросами (нержавеющими или полимерными) крепят пластиковые кольца. Затем промежуток между стенками вырытой ямы и колодца засыпают. Для пучинистых грунтов лучше использовать средний или крупный гравий, а не «родную» почву.

Популярные статьи  Незамерзающий кран для воды – он будет работать в любую погоду (устройство и принцип действия)

Реставрация старого колодца: ход работ

Пластиковые вставки могут устанавливаться непосредственно в скважину, или в уже существующий бетонный колодец. Будут рассмотрены оба варианта установки. Сначала процесс реставрации уже имеющегося колодца.

Это требует минимального количества времени, так как основной объем работы уже сделан. Бурение трубчатого колодца с нуля требует много усилий

Немаловажно выбрать правильное место. От этого во многом зависит срок службы колодца

Перед началом работ необходимо откачать воду и вычистить стенки старого колодца. Это можно сделать обычным шпателем, спустившись на дно выработки. Это необходимо делать, если расстояние между вставкой и бетонными кольцами будет заливаться бетонным раствором.

Заливка раствором полностью решает проблему с прочностью конструкции, но делает ее неподвижной. При этом способе невозможно повторное использование вставки.

Фиксация щебнем или песком позволяет сделать простой демонтаж, который позволит легко засыпать старую скважину. При этом на участке не остается никаких бетонных сооружений. Все демонтируется и имеет возможность переноса.

Если колодец не зарос мхом, то очищать его стенки необязательно. После очистки стенок необходимо полностью удалить старый дренаж. Как правило, для фильтрации используется щебень разной фракции.

После удаления щебня можно переходить к установке вставки. Для начала ее необходимо правильно собрать. Отдельные сегменты соединяются между собой при помощи уплотняющих резиновых деталей. Метод соединения похож на сборку канализационных труб, но в более крупном масштабе.

Пластиковая вставка в колодец: пошаговый инструктаж по установке
Также трубы накручиваются по резьбе. Сборку сегментов вставки необходимо проводить на поверхности. После того как конструкция собрана, ее опускают в колодец

В зависимости от длины конструкции ее можно установить вручную или с привлечением техники. Опускать ее нужно аккуратно. Необходимо следить, чтобы не было резкого удара об дно выработки, так как при точечном механическом воздействии пластик может треснуть. На следующем этапе происходит фиксация вставки в колодце.

Пластиковая вставка в колодец: пошаговый инструктаж по установке
Если позволяет расстояние, то пространство между стенками колодца и собранной конструкцией засыпается щебнем. Для этого кроме мелким фракций щебня потребуется еще и крупная, чтобы обеспечить оптимальное сцепление

Если диаметр колодца незначительно больше чем вставка, то расстояние заливается раствором с цементной или гипсовой основой. Для замеса связующего состава потребуется песчано-гравийная смесь, непосредственно вяжущее вещество и вода. Для раствора необходимо смешать три части ПГС и одну часть цемента.

Вода добавляется постепенно, ее количество напрямую зависит от влажности ПГС. Готовый раствор заливается между вставкой и колодцем по специальному желобу, который представляет собой лист согнутой жести. После заливки необходимо оставить колодец на 2 – 3 недели до полного затвердевания раствора.

Установка пластикового питьевого колодца

Пластиковая вставка в колодец: пошаговый инструктаж по установке

Прежде всего, нужно определиться с местом бурения и глубиной колодца на воду. После приобретения трубы нужной длины (с учетом 50 см на оголовок) и диаметра, можно приступать к копке.

  1. Ручным или механизированным способом выкапываем шахту, формируем дно;
  2. Подготавливаем трубу в колодец. Внизу ее, на расстоянии полметра во впадинах гофры, сверлим отверстия диметром 5-10 мм. Затем этот участок обматываем двумя слоями геотекстиля или полимерной фильтрованной сеткой. Закрепляем все это проволокой;
  3. Устанавливаем днище;
  4. Трубу для колодца опускаем в шахту и соединяем с днищем;
  5. Засыпаем затрубное пространство песком и мягкой глиной, трамбуем;
  6. Оголовок утепляем пенополистиролом;
  7. Монтируем погружной насос и раскачиваем колодец с водой;
  8. Устанавливаем крышку;
  9. Декорируем питьевой колодец.

Вода такого водозаборного узла соответствует всем нормам и стандартам: ГОСТу 2874-82 и СанПин 4630-88.

Из каких материалов изготавливаются колодцы

Дренажные колодцы могут изготавливаться из разных материалов, отличающихся своими свойствами:

1. Бетон. Это традиционный материал для изготовления дренажных колодцев. Проще всего монтировать сооружение из бетонных колец, установленных одно поверх другого. Стенки и дно также могут быть залиты бетонным раствором, особенно, если дренажный колодец изготавливается своими руками. Для этого необходимо будет сконструировать опалубку. Бетон относится к долговечным и прочным материалам, но при долгом контакте с водой он начинает постепенно крошиться и трескаться.

2. Кирпич. Им выкладывают стенки колодца, дно которого заливается бетоном. Кирпич менее долговечен, нежели бетон, но его удобно укладывать даже в одиночку. Для изготовления дренажных систем применяется редко.

3. Пластиковые (полимерные) колодцы. Они все увереннее вытесняют прочие материалы, применяемые в системах дренажа. Пластиковые емкости обладают рядом преимуществ:

  • устойчивость к экстремальным температурам. Они могут эксплуатироваться в температурном диапазоне -60+50 градусов;
  • пластик является легким материалом, поэтому монтаж такого сооружения можно проводить самостоятельно, без привлечения строительной техники;
  • установка дренажного колодца из пластика выполняется быстро и просто. При необходимости материал легко подрезается до нужных размеров, что невозможно произвести с бетонными кольцами;
  • инертны к различным агрессивным веществам;
  • им не страшны коррозия и окисление;
  • обладают прочностью, сопоставимой с металлом и бетоном;
  • отлично переносят механические и гидравлические нагрузки;
  • пластиковые емкости не гниют, не повреждаются грызунами и насекомыми;
  • емкости из пластика можно размещать на любой глубине и в почве с любой структурой;
  • долговечность пластикового резервуара составляет около 50 лет.

Пластиковая вставка в колодец: пошаговый инструктаж по установке

Чаще всего в качестве дренажных емкостей используются гофрированные трубы различного диаметра, изготовленные из поливинилхлорида. Колодец дренажный смотровой, либо имеющий другое предназначение, изготовленный из таких труб, обладает достаточной жесткостью, чтобы противодействовать выталкиванию его из земли грунтовыми водами.

Если вы ищите самые лучшие биотуалеты для дома — цены, отзывы и особенности их эксплуатации описаны в нашем отдельном материале.

А характеристики насоса Ручеек мы описали здесь. Он может отлично справиться с откачкой воды из накопительных емкостей.

Устройство

Колодец из пластиковых колец — дренажная конструкция, которая состоит из нескольких отдельных элементов. Они изготавливаются из разных видов пластика, которые должны соответствовать эксплуатационным характеристикам.

Сами по себе вкладыши для изготовления скважин представляют собой круглые пластиковые изделия, которые имеют с наружной стороны множество ребер жесткости. Они обеспечивают высокую прочность, неподвижно закрепляются в земле.

По сравнению с бетонными вкладышами пластиковые кольца позволяют добиться высокой герметичности соединений, их проще монтировать, поскольку не нужно задействовать специализированную технику.

Преимущества и недостатки

Пластиковая вставка в колодец: пошаговый инструктаж по установке
Полимерные изделия для устройства питьевого источника имеют ряд преимуществ перед аналогичными конструкциями, но из других материалов. К таковым относятся:

  • Сравнительно легкий вес, что упрощает процесс монтажа.
  • Герметичность шахты при условии использования бесшовных труб.
  • Инертность к гниению, коррозии, развитию бактерий.
  • Выгодная стоимость в сравнении с кирпичом или ЖБ кольцами.
  • Наличие наружных ребер жесткости, что обеспечивает прочность конструкции в грунте.
  • Низкий уровень теплопроводности. Это гарантирует отсутствие промерзания воды в источнике.
  • Большой ассортимент типоразмеров труб и колец.
  • Длительный срок эксплуатации (от 50 и более лет).

К недостаткам, точнее, некоторым особенностям эксплуатации полимерных изделий относят необходимость регулярного обслуживания фильтрующего элемента.

Выводы и полезное видео по теме

Пошаговая технология монтажа наглядно представлена в видео:

Технология создания канализационных колодцев из пластика:

Применение пластиковых колодцев для сооружения канализации существенно облегчает и удешевляет производство работ. Это достойная альтернатива привычным железобетонным конструкциям. Термостойкие, герметичные и удобные в монтаже элементы легко собираются, быстро устанавливаются и практически не требуют ухода.

Подыскиваете подходящую модель канализационного колодца? Или есть опыт использования таких установок? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь навыками монтажа колодцев.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
