Печь для дома из кирпича своими руками - расчеты и схема-порядовка

Отопительно-варочная печь. Эта уникальная печь может обогреть большие площади. В конструктивном исполнении кладка предусматривает:

лежанку;
шкаф для выпечки;
бак для нагревания воды;
специальную нишу для сушки фруктов.

Поэтому печь пользуется популярностью.

Канальная печь-голландка. Такое интересное название конструкция получила из-за канальной последовательности. Она отличается простотой изготовления, и в процессе кладки обеспечивается подведение любого конструктивного элемента. Однако максимальная теплоотдача — не более 40%, и отопление дома вряд ли будет эффективным.

Каждый решает самостоятельно, какой вид печи необходимо построить, в зависимости от условий эксплуатации и возможностей.

Схема и материалы для печи-голландки с плитой и духовкой

Используемые материалы и печные приборы

Материалом для массива печи является кирпич глиняный обыкновенный по ГОСТ 390–96

Очень важно, чтобы он был хорошо обожжен и при простукивании издавал звонкий чистый звук. Треснутый недожжённый кирпич значительно снизит прочность и долговечность кладки

В качестве вяжущего вещества при кладке печей используется глина, чаще всего красная. Условно ее разделили на три вида по количеству песка в составе:

жирная — 2–3% от общего объема;
средняя — 15%;
тощая — до 30%.

Состав раствора: глина, песок и вода. Чем больше в природной глине песка, тем меньше его добавляют в глину. Соотношение глина-песок для разных глин составляет:

для жирной — 1:2,5;
для средней — 1:1,5;
для тощей — 1:1.

Песок применяется мелкий размером частиц меньше 1 мм, поэтому его просеивают через сито (ячейки 1–1,5 мм). Можно использовать готовую жаростойкую кладочную смесь.

Расход материалов:

Кирпич глиняный обыкновенный (без учета трубы) — 450 шт.
Колосниковая решетка 180х250 мм — 1 шт.
Топочная дверка 205х205 м — 1 шт.
Поддувальная дверка — 1 шт.
Дымовая задвижка 130х240 мм — 2 шт.
Металлический лист предтопочный 500х700 мм — 1 шт.

Топочная и поддувальная дверцы

Колосниковая решетка и дымовая задвижка

Пожаробезопасность

При использовании печи по назначению, она будет нагреваться, поэтому соприкасающиеся с печью конструкции должны иметь что-то вроде прослойки для теплоотвода. Если печь расположена между двумя комнатами, то в местах примыкания стены к печной кладке, выстраивают выступ, шириной в полкирпича. Именно к этому выступу и будет примыкать стена. Тепло от печи будет гаситься этим выступом, не причиняя вреда стене и ее отделке.

При соприкосновении кладки кирпичной печи для дома со стропилами, делают термическую прослойку. Асбестовые плиты хорошо подходят. Там, где дымоход проходит через потолочное перекрытие и деревянное перекрытие, он утолщается; это называется распушка.

Вывод

Кирпичная печь для дома, выложенная самостоятельно – хорошее личное достижение, большой опыт. Процесс кладки печи нелегкий. Нужно лишь больше времени. Главное – не спешить, не торопиться. И все получится.

На заметку новичкам

При отсутствии достаточного строительного опыта, рекомендуется ни на шаг не отступать от схемы кладки печи.

Также необходимо придерживаться некоторых советов для новичков:

Изначально ряд кирпичей выкладывается без раствора, выравнивается и потом перекладывается.
Дверца зольника стандартно устанавливается на 3 ряд.
Каждый кирпич тщательно очищается от пыли, песка или камней; при неудачной выкладке кирпича раствор снимается и наносится заново.

Умение класть печь поможет не только организовать качественное отопление в доме, но и возвести дровяную уличную печь или изящный камин в гостиной.

Основное правило – не отступать от чертежа и все делать ровно и крепко.

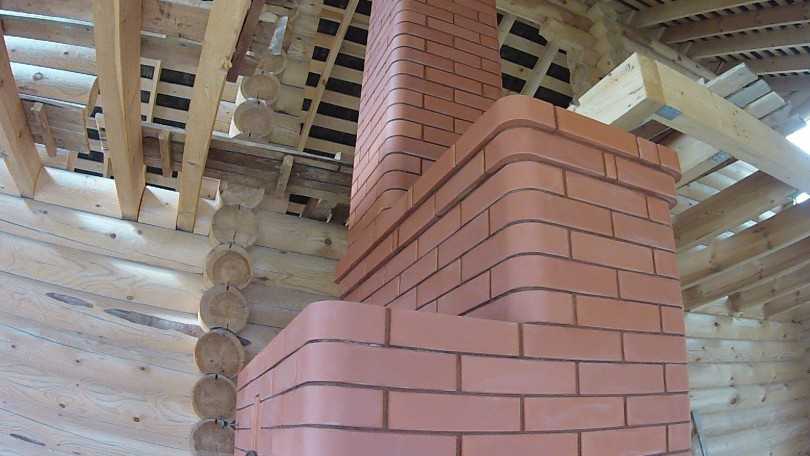

Организация дымохода

Зону для дымоотвода необходимо разделить на т.н. колодцы. Сама система должна быть усилена стальными пластинами.

После укладки колодцев из кирпича, над топкой следует установить несколько сажечисток. Затем колодцы необходимо разделить, чтобы начальные ряды стенок можно было армировать стальными полосами.

Когда армирование произведено, тогда можно браться за возведение потолка печного тела. Причем зазор, который закреплен за дымоходом, остается свободным.

После выкладывания карниза тела следует класть дымоотводы. Это даст возможность закончить первый этаж. Что касается финишного разделения колодцев, то его надо закрыть жестяным листом. Для сбалансированного давления поверх жести кладутся еще два кирпичных ряда.

Поскольку второй этаж может предусматривать два дымохода, магистраль должна быть разделена. Особенно это касается тех случаев, когда печь для бани из кирпича своими руками имеет камин и непосредственно печь. Здесь каждый дымоход должен иметь свою задвижечную систему.

Перекрытие верхнего этажа обязывает осуществить монтаж гидроизоляции. Для обогрева помещений, расположенных на втором этаже, вместо организации дополнительной печи достаточно разделить дымоход, чтобы дым шел змейкой.

Также важно соблюдать дистанцию между дымоотводом и кровельным коньком. Последний должен находиться ниже первого минимум на полметра.

При большей отдаленности высота дымохода может соответствовать высоте конька. Данное расположение только способствует печной тяге.

Правила и нюансы эксплуатации

Чтобы эксплуатация печи была действительно экономически выгодной, необходимо поддерживать ее в безупречном состоянии.

Рекомендации по эксплуатации печи

Небольшая трещина, которую дала кладка, до 2 мм, будет способствовать потерям тепла отопительной системы. Примерно 10% тепла будет утрачено, в связи с поступлением воздушных масс.

Используемые дрова не должны быть влажными. Их предварительно рекомендуется сушить естественным способом, и производить заготовку задолго до затопления печи. Сырые дрова сыграют отрицательную роль, так как от них на стенках кирпича будет накапливаться конденсат, действие которого способствует разрушению материала.

Дрова не нужно укладывать плотно друг другу, между ними должен быть зазор хотя бы 10 мм, а от верха печки должно оставаться свободными 2 см. Идеальным вариантом будет заполнение топки на 2/3 от общего объема камеры.

Еще некоторые рекомендации:

Схема противопожарных требований

Если во время растапливания будет открыто поддувало, то до 20% тепла поступит в трубу, и отопление не будет эффективно работать.
При открытой топочной дверце тепла будет растерянно около половины.
Для равномерного нагревания рекомендуется подбирать поленья одинакового размера, примерно 10 см толщины.
Чтобы лучше разгорелся огонь, рекомендуется использовать щепу или лучину, а применять для этих целей горючие жидкости запрещено.
Вьюшку следует перекрыть, тогда тепло не уйдет напрямую в дымоход, и отопление будет на прежнем уровне.

Для обеспечения тяги следует ориентироваться на цвет огня. Если цвет желтый, то режим горения оптимальный, если белый – то в пламени много воздуха и в основном тепло уходит в дымоход. Если же огонь красного цвета, то это происходит в результате недостатка кислорода.

Технически грамотное решение по эксплуатации и уходу за печью обеспечит продолжительную и надежную работу.

Схемы кирпичных мини-печей

Маленькие печи занимают небольшую площадь, размеры их оснований колеблются от 50 до 70 сантиметров в ширину и до 65—100 см в длину. Высота отопительного сооружения составляет от 1,5 до 2,3 метров. В печь встраивается варочный настил, духовой шкаф, водогрейный бак. Печниками также разработаны приборы, предназначенные только для отопления дома.

Небольшая отопительная конструкция

Это самое простое отопительное сооружение. Разберем модель следующих размеров:

ширина основания — 51 см;
длина основания (глубина) — 89 см;
высота — 238 см.

Мини-печку устанавливают в середине кухни или у стены. Оптимальная площадь обогрева — 20—35 метров. Вокруг печи возводят межкомнатные перегородки, что позволяет нагревать и кухню, и смежное помещение.

Внутри устройства находятся:

топочная камера;
поддувало;
дымовые каналы, ведущие в дымоход.

Топочная дверца мини-печки (чугунная или стеклянная) выбирается в зависимости от эстетических предпочтений хозяев дома. Дверца из жаростойкого стекла, через которую видно, как горят дрова, придает конструкции сходство с камином. В средней и верхней части печи устанавливают две дымовые задвижки. Для прочистки каналов есть одна дверца. Для возведения этой модели прибора потребуются:

260 штук кирпича керамического;
130 штук шамотного кирпича;
колосник (40х23 см);
топочная (30х20 см) и поддувальная (20х14 см) дверки;
2 дверцы для прочистных отверстий (20х40 см);
металлический предтопочный лист (50х70 см);
два листа рубероида размером 60х100 мм;
песок и глина (или готовая глиняно-песчаная смесь для кладки), глиняно-шамотная смесь.

Справка. Кладочный раствор увеличивает объем прибора на толщину швов.

Основание и верхняя часть мини-печи выкладывается керамическим кирпичом на глиняно-песчаном растворе. Топку кладут из шамотного кирпича на глиняно-шамотную смесь.

На длинной стороне основания умещается три с половиной кирпича, на короткой — 2 стандартных кирпича длиной 25 см. В высоту кладка состоит из 35 рядов.

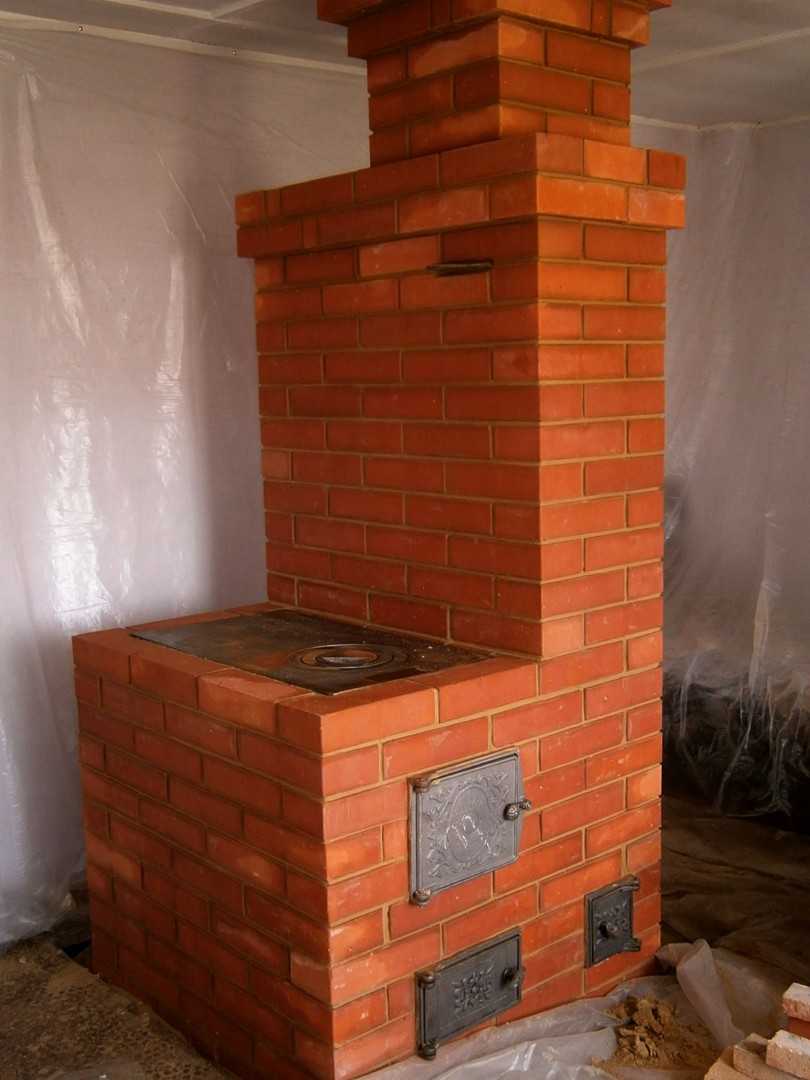

Маленькая отопительно-варочная печка

Это модель мини-печи для отопления и приготовления еды — удобное и очень компактное сооружение. Оптимальная площадь обогреваемого помещения при минусовых температурах — 20—25 квадратных метров.

Устройство имеет следующие размеры:

длина основания (глубина) — 64 см;
ширина основания — 51 см;
высота — 215 см.

Конструкцию возводят на кухне. В прибор входят:

поддувало;
топочная камера;
дымовые каналы, ведущие в дымоход;
варочный настил;
ниша для духового шкафа.

Варочный настил из чугуна имеет отверстие, закрывающееся диском и кругом. В продаже есть и сплошные настилы. В нише для духовой камеры располагают металлическую духовку или водогрейный бачок с краном. Если нишу оставляют свободной, она служит для просушки вещей. Для возведения печки понадобится:

222 штуки керамического кирпича;
колосник (40х25 см);
дверца для топки (20х20 см);
дверца для поддувала (14х14 см);
варочный настил (35х38 см);
металлический духовой шкаф или водогрейный бачок;
железный предтопочный лист (50х70 см);
две дверцы для прочистных отверстий (20х14 см);
две задвижки;
кусок плоского шифера;
уголок стальной;
глина, песок или готовая глиняно-песчаная смесь для кладки.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Финансово-экономический аспект строительства помпейской печи своими руками

С чем связана достаточная высокая цена такой печи?

Помпейская печь выкладывается из шамотного кирпича, который стоит на порядок больше обычного.
Конструкция печи обладает достаточно большим весом, а для удобства пользования ее необходимо поднимать на высоту в 80-100 см. для этого придется выкладывать кирпичную подставку, на которой будет возводиться сама печь, а значит, нужно продумать хороший фундамент.

Чтобы немного сократить расходы на строительство печи, для подставки подойдут любые материалы, которые есть в хозяйстве: блоки, перекрытия, старый кирпич и т.д.

Строим печь для пиццы

Еще к одному недостатку можно отнести длительный процесс кладки помпейской печи. Достаточно сложная конструкция, которая предполагает наличие фундамента, пьедестала, самой печи, большой столешницы указывает на то, что весь процесс займет не меньше месяца.

Кроме того, вам понадобятся значительные технологичные перерывы для затвердения бетона под фундамент и т.д.

Если же вы приезжаете на дачу только на выходные, тогда весь процесс кладки можно рационально распределить на несколько этапов, рассчитав, чтобы технологический перерыв для «схватывания» материалов, как раз приходится на ваше отсутствие.

Традиционно, помпейская печь имеет следующую схему:

прочный фундамент;
пьедестал под печь;
печь.

Помпейская печь для пиццы

Сама же печь, в свою очередь, состоит из четырех частей:

основание (дно печи);
купол (свод);
входная арка;
дымоход.

Основание (пьедестал) выполняем из небольших шлакоблоков, 20*20*40 см каждый.

Столешница представляет собой монолитную плиту, выполненную из железобетона толщиной в 10 см.

Столешница

В отличие от традиционного устройства каменной печи, здесь дымоход находится спереди. Это обуславливает одно из главных отличий конструкции. Огонь поднимается вверх вдоль купола, нагревая свод. Благодаря этому прогрев осуществляется одновременно сверху и снизу, что способствует быстрому приготовлению пищи.

Помпейская печь за долгие годы своего существования претерпела множество изменений и сегодня можно встретить несколько ее разновидностей.

Неаполитанская печь

Различают тосканские и неаполитанские печи. Тосканская печь имеет более высокий свод и более универсальное применение. В ней можно печь не только пироги, но и готовить рагу, мясо, супы.

Неаполитанская печь традиционно используется для выпечки пиццы и имеет небольшой свод, который примерно равен 80% от общей высоты купола.

Тосканская печь с более высоким сводом

Что касается формы и размера печи, то наиболее оптимальным является конструкция, внутренний диаметр которого составляет 80-110 см. Меньше этого печь делать не рекомендуется.

Сферический свод печи служит для максимального нагрева и аккумулирования тепла, а арочный вход используется для закладки дров и самой пищи.

Размер печи может быть разным, но в любом случае следует придерживаться строгой пропорции: высота арки должна быть приблизительно равна 60% от общей высоты купола.

Ширина входа для закладки дров должна приравниваться к общей высоте купола.

Многослойный купол помпейской печи

Сам свод имеет несколько слоев:

внутренняя поверхность выполняется из шамотного кирпича;
глиняная обмазка;
1-ый слой из базальтовой ваты (термо изолирующий);
2-ой слой из перлита;
Облицовочный слой из цементного раствора.

При этом толщина каждого слоя примерно должна иметь одинаковый размер в 5-10 см. Чем больше будет проложен теплоизолирующий слой, тем дольше будет печь остывать.

Облицовочный слой можно выполнять из любых влагозащитных и водоотталкивающих материалов, так как главное его назначение – это защита от атмосферных осадков. Если печь выполняется в доме, то эту защиту можно не выполнять.

Кроме того, облицовочный слой выполняет и декоративную функцию, поэтому можно его сделать на свой вкус: декоративная штукатурка, роспись, мозаика и т.д.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи

Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором. При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов. Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде. Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

Красный полнотелый керамический кирпич (М-150.)

М 150
Шамотный (огнеупорный) кирпич.
Кладочный раствор (песок, красная печная глина).
Материал для фундамента (цемент, графий, песок).
Рубероид.
Асбестовый шнур, оцинкованная проволока.
Доски для создания опалубки.
Армирующая сетка.
Колосниковая решетка.
Варочная поверхность (плита).
Зольник и дверца зольника (поддувала).
Топочная дверца.
Дымоходная вьюшка.
Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

Строительный уровень.
Совковая лопата.
Строительный маркер.
Измерительная лента (рулетка).
Строительный отвес.
Угломер.

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

Цемент М400 — 325 кг.
Песок средней крупности — 1300 кг.
Щебень или гравий — 1300 кг.
Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

Лопата для укладки смеси.
Мастерок для более мелких работ.
Трамбовки самодельные или вибратор для уплотнения свежего бетона.
Бетономешалка, либо емкость для приготовления бетонной смеси.
Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).

Основные элементы конструкции отопительной печи

Схема элементов отопительной печи

Все существующие отопительные печи имеют примерно одинаковую и довольно простую конструкцию. Однако, несмотря на свою простоту, печные агрегаты способны в полной мере решать задачи, связанные с обогревом жилых помещений.

Главными составляющими отопительной печи являются топливное отделение и дымоотводящая конструкция. Если рассматривается отопительно-варочная печка, в состав конструкции нужно включить плиту либо духовой шкаф. По желанию владельца его печка может быть дополнена баком для подогрева горячей воды.

Отопительная печь. Общая схема

Важнейшая часть любой отопительной печки. Объем топливника рассчитывайте в соответствии с площадью обогреваемого пространства, особенностями используемого топлива и т.д. Для изготовления топливника печи используйте качественный огнестойкий кирпич. Стенки топливника должны иметь толщину от половины кирпича.

Зольник (поддувало) для печи

Это отделение предназначено для сбора отходов работы печи. Также через зольную камеру осуществляется подача кислорода к сгораемому топливу.

Зольник обустраивается ниже решетки колосника и оснащается индивидуальной дверцей.

Высота топливника обычно делается в 3 кирпича.

Правила устройства печной трубы из кирпича

Очень важная составляющая любой печи. Через дымоход осуществляется отведение газов. При этом конструкция обеспечивает дополнительный обогрев помещения.

Кирпичная печь – обустройство дымохода для нее

По возможности дымоход надо конструировать так, чтобы он был максимально прямым. Любые изгибы будут негативным образом отражаться на показателях эффективности работы отопительной печки.

Раствор для выкладки отопительной печи

Чтобы работа вашей отопительной печи была максимально эффективной, надежной и безопасной, а сама конструкция служила максимально долго, вы должны правильно приготовить раствор для кладки.

Выкладка отопительных печек выполняется с применением вязкого раствора, приготовленного на основе глины и просеянного песка.

Для получения такого раствора вам нужно залить глину нормальной влажности водой и тщательно ее размочить. Пропустите смесь сквозь сито и размешайте до однородного состояния. Затем добавьте в смесь песок в количестве, необходимом для получения раствора с требуемой пластичностью и вязкостью.

Раствор для кладки печи

Уделите приготовлению раствора для выполнения кладки должное внимание. От правильности его приготовления зависит качество готового печного агрегата, его основные характеристики и продолжительность службы

Выбор и приобретение стройматериалов

Вне зависимости от того, какой вид печи предстоит возвести, используются одни и те же материалы – это кирпичи, глина, песок

Основное внимание нужно уделить выбору кирпича.. В продаже предлагается 4 разновидности кирпича для возведения печных агрегатов:

В продаже предлагается 4 разновидности кирпича для возведения печных агрегатов:

ручной формовки;
керамический;
огнеупорный;
силикатный.

Для облицовки агрегата пользуются керамическими изделиями. Желательно приобретать кирпич М-250 или М-500, который стоит дороже, но более однороден, чем дешевая продукция. Он способен выдерживать многократные циклы нагревания – охлаждения. Дорогой кирпич имеет еще одно преимущество – превосходные формовочные свойства и декоративные качества.

Песок, когда возводится своими руками печка из кирпича для дачи или частного домовладения, нужно брать чистый, без мусора и разных примесей и поэтому его нужно просеять через сито.

Глина для печных агрегатов бывает нормальной, тощей или жирной. От того, какая ее разновидность выбрана, зависят пропорции подготовки раствора и технология кладки кирпичей. Печники предпочитают использовать глину, имеющую нормальную жирность.

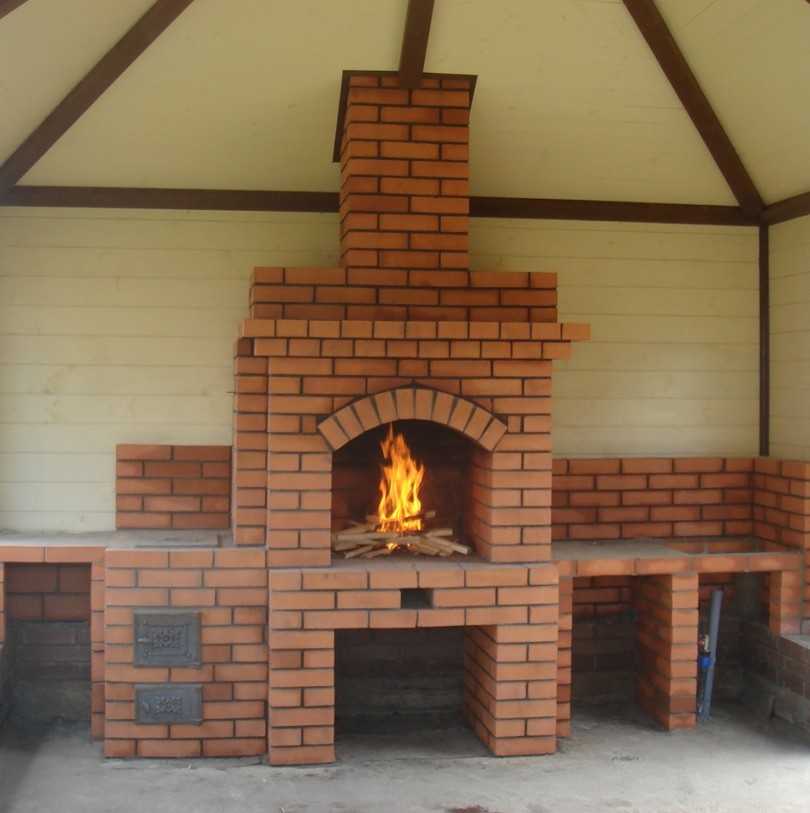

Правильное завершение кладки дровяной печи для дачи

На этом кладка уличной печи практически завершена, но осталось несколько технологических моментов. Колосниковые решетки и колосники должны быть расположены ниже топочного отверстия на 7-14 мм. Между решеткой и кладкой дровяных печей по всему периметру следует оставлять зазор не менее 5-10 мм, заполнив его золой или песком, чтобы расширяющийся металл при нагревании не повредил кладку. При укладке колосниковых решеток рекомендуется соблюдать наклон в сторону дверцы на 2-3 см, что обеспечит скатывание несгоревшего топлива от задней стенки на решетку. Прорези решетки необходимо размещать вдоль топливника (от дверки к задней стенке).

Правильная кладка печи подразумевает, что сооружение нужно высушить естественным, в крайнем случае — искусственным способом. В процессе сушки все задвижки должны быть открыты круглые сутки. Трубу можно закрывать только на время грозы. На такую сушку требуется примерно 10-12 суток.

Искусственная сушка проходит быстрее. Для этого необходимо протопить печь с постепенным увеличением количества сухого топлива: стружки, соломы, щепы, мелко наколотых дров. Запрещено производить сушку печи, сжигая сразу большое количество дров, так как вода в кирпиче, превращаясь в пар, может разрушить кладку.

Первая закладка топлива не должна превышать 20-25% от необходимого для нормальной топки количества. Для второй топки объем топлива можно увеличить до 30-40%, для третьей — до 60-70% и т. д. до полной нормы. После каждой топки все приборы печи должны быть открыты, а температура ее наружной поверхности не должна превышать 50-60 °С.

Кладка печи для дачи и сушка считается завершенной, когда на поверхности печи перестают образовываться сырые пятна, а на задвижке отсутствуют следы конденсата.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

Это интересно: Дымовая труба для котельной — расчет высоты и диаметра + молниезащита
