Содержание

Основные требования

Каменка выполняет следующие функции:

  • обеспечение сильного нагрева камней, что требуется для парообразования при поливе;
  • равномерное потребление топлива;
  • обеспечение оптимальной температуры (75-80ᵒС под потолком, 54-50ᵒС на уровне пола);
  • сохранение высокого КПД.

Ввиду всего этого при строительстве печи следует обращать внимание на такие параметры:

  • конструкция не должна иметь трещин;
  • дистанция между потолком и печкой должна составлять 50 см;
  • недопустим контакт ни одного нагреваемого элемента конструкции с деревянными предметами;
  • зольник должен находиться минимум в 15 см от пола;
  • все прилегающие к печи стены следует отделать негорючим материалом (сталью, асбестом);
  • пол укрывается железным листом.

Подготовка емкости

Перед выполнением работ следует определиться с тем, какого размера будет емкость. Ее параметры зависят от того, сколько человек проживает в доме и будут ли приглашаться гости. Расчет прост: 8000-10000 мл воды/1 чел.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииКак подготовить подходящую емкость для печки

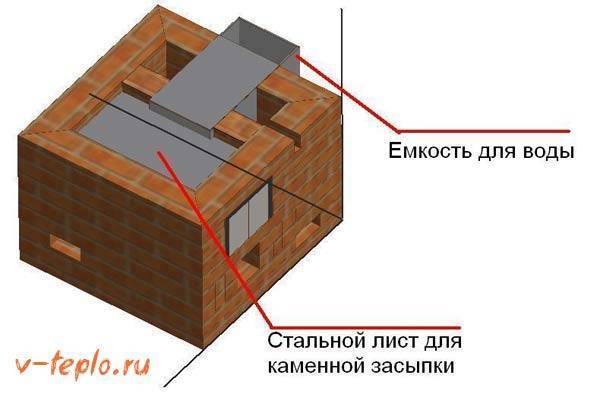

Для воды желательно использовать открытую тару. Она дает небольшое испарение, но зато при заполнении обеспечивается свободный доступ. Но самое главное – в этом случае владелец будет избавлен от необходимости счищать накипь со стенок агрегата. Зимой печка ни за что не замерзнет – остатки воды удаляются очень легко.

Лучше всего использовать большой котел. Если найти подходящую тару невозможно, ее можно сварить. Но это займет намного больше времени.

Изготовление топки печи

В основном дверцы покупают предварительно и уже в готовом виде. Так как сделать их самостоятельно очень сложно. Также приобретают и решетки. Для создания самой топки понадобится труба, длина которой должна быть не менее 2 метров.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Параметры толщины допускаются от 5 мм, но лучше ставить все-таки 10 мм, так как и надежнее и дольше прослужит. Ее разделяют на две части.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Далее непосредственно в самой трубе прорезается небольшой отверстие. Ширина его будет 0,2 м, длина — 0,5 м. После чего с помощью сварочного аппарата прикрепляется пластина из металла, на которой будет располагаться колосник. Его желательно купить заранее.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Виды печек

Банная печь каменка своими руками может быть сделана 2-х видов:

  • сложенная из кирпича;
  • металлическая.

Собственно, каменкой такая печь называется не потому, что кладется из камня, а исключительно по способу нагнетания пара. Печь нагревает камни и, поливая раскаленные камни водой, нагнетается температура. Естественно как кирпичная, так и металлическая печи имеют свои плюсы и минусы.

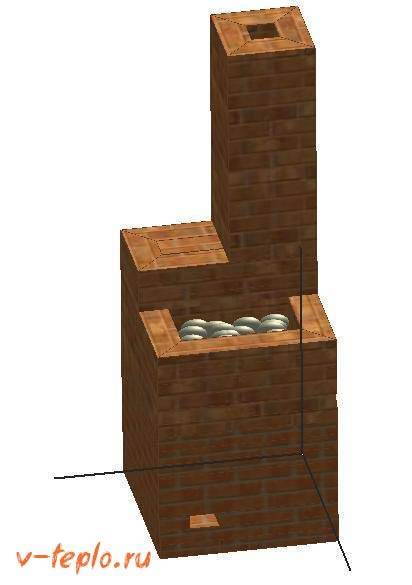

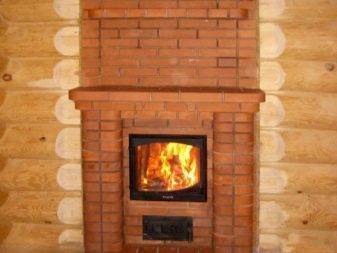

Кирпичная печь

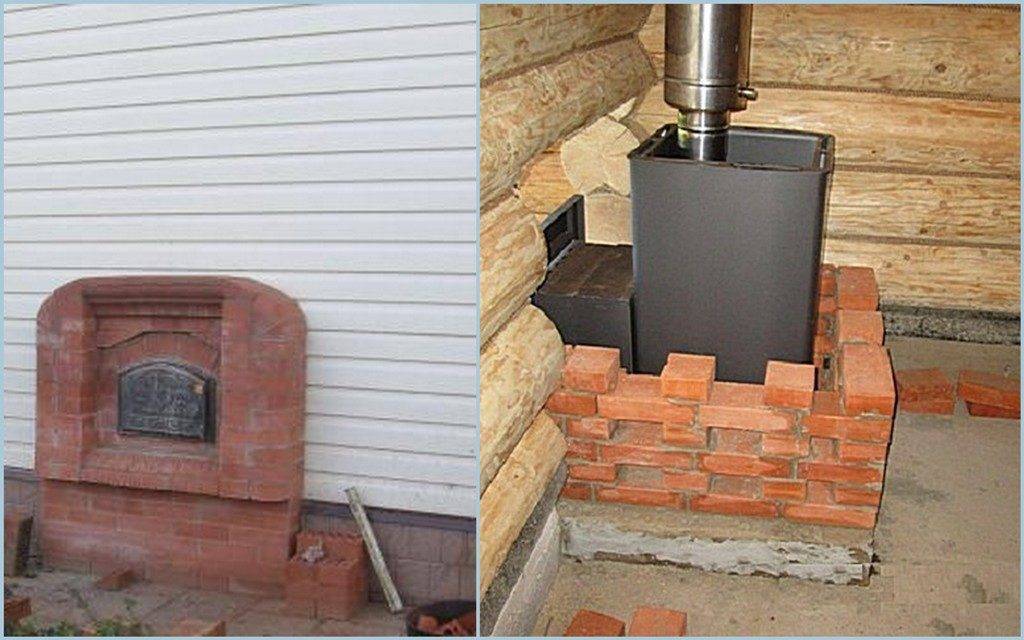

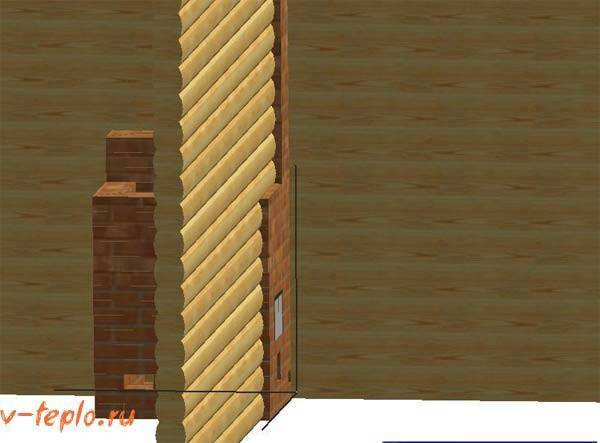

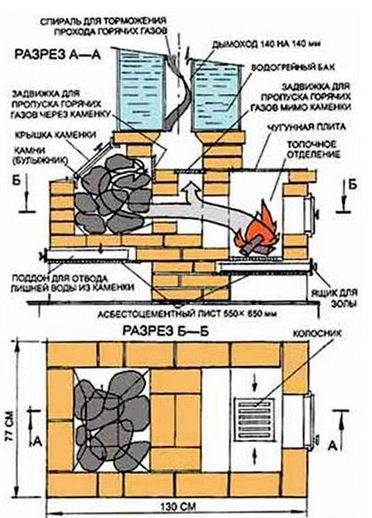

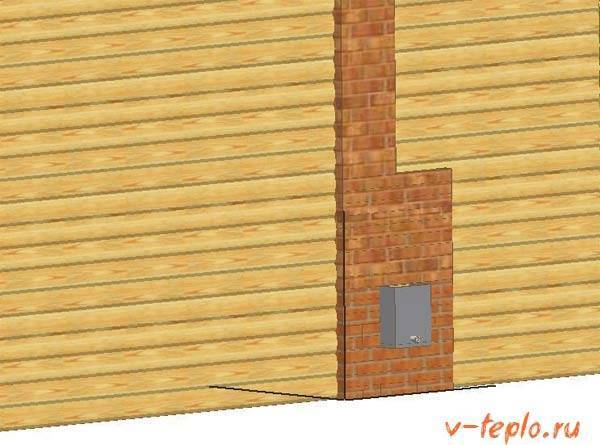

Схема печи с топкой в предбаннике.

Большинство гурманов русской бани отдают свое предпочтение именно печам, возведенным из кирпича. Каменки для бани — своими руками сложенные дают свое, неповторимое тепло.

Из плюсов можно указать такие:

  • Эти печи дают ровный, постепенный прогрев парилки.
  • Тепло держится долгое время.
  • С точки зрения пожаробезопасности это предпочтительный вариант.
  • Могут прогревать объемные помещения.
  • Эксплуатация печи проста и понятна.
  • Правильно сложенная печь прослужит вам долгие годы.

Поговорим о минусах:

  • Печь имеет приличный вес и требует достойного фундамента.
  • Может занимать ощутимую площадь.
  • Предварительный прогрев может потребовать 3 – 4 часа.

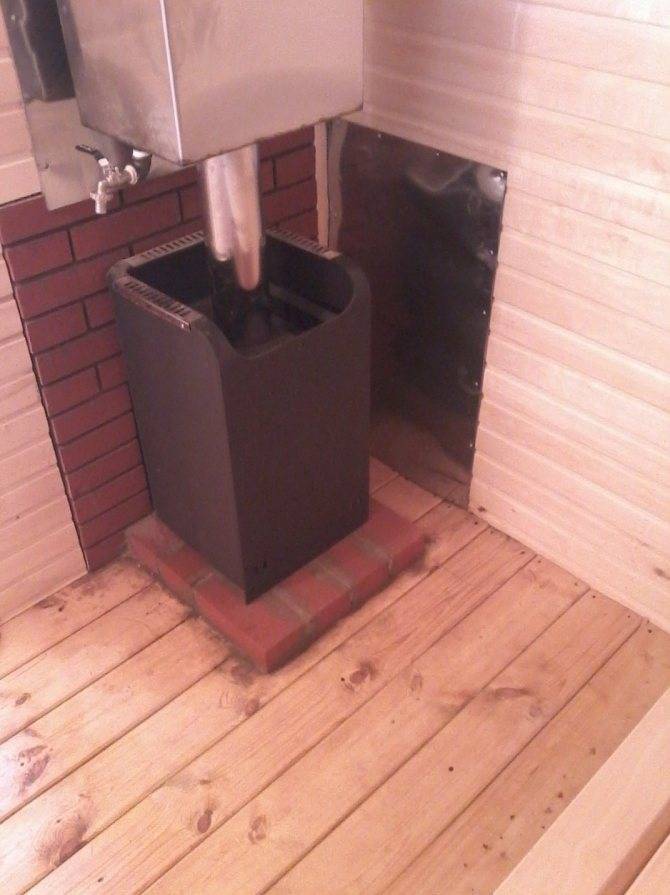

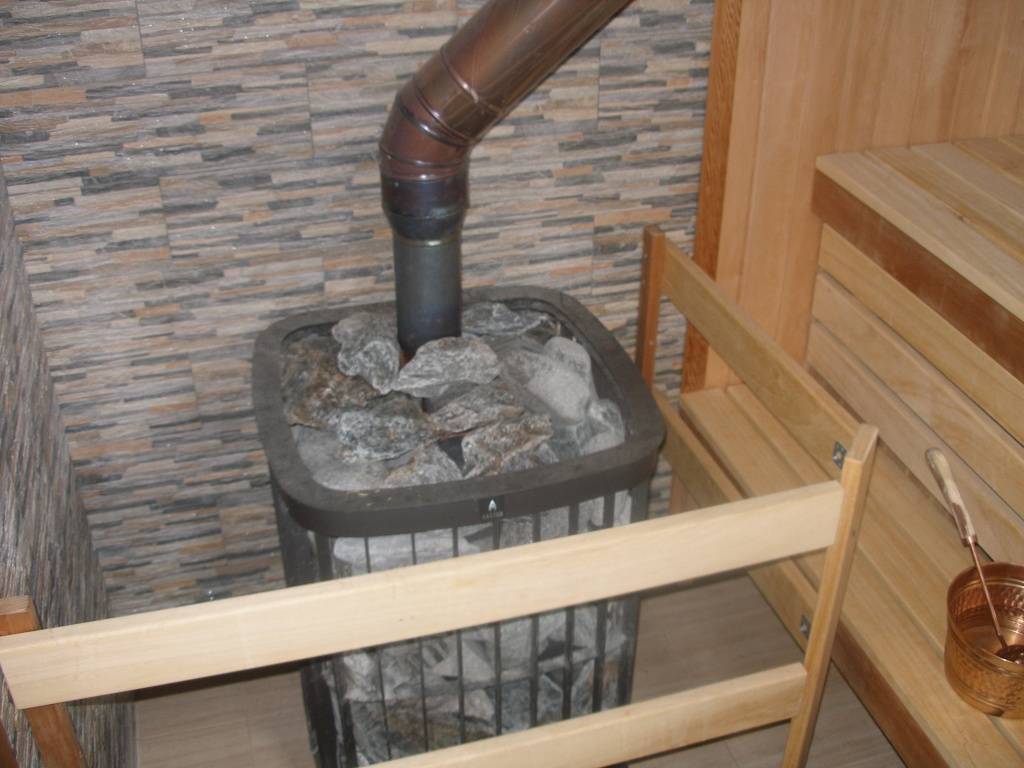

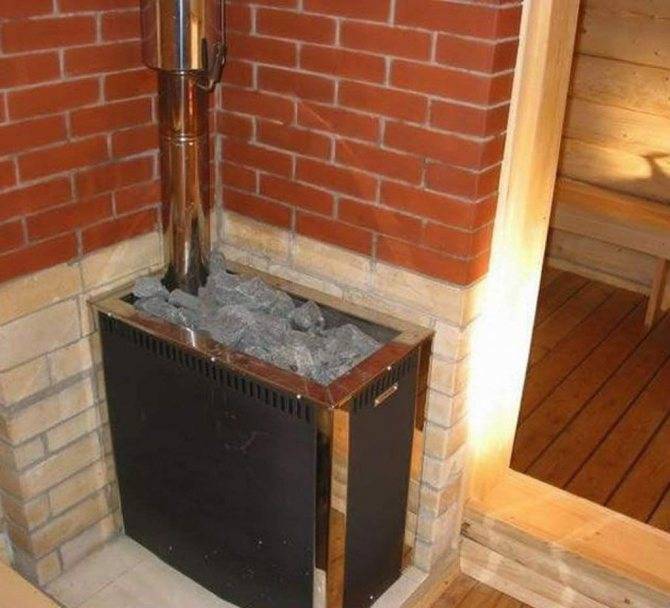

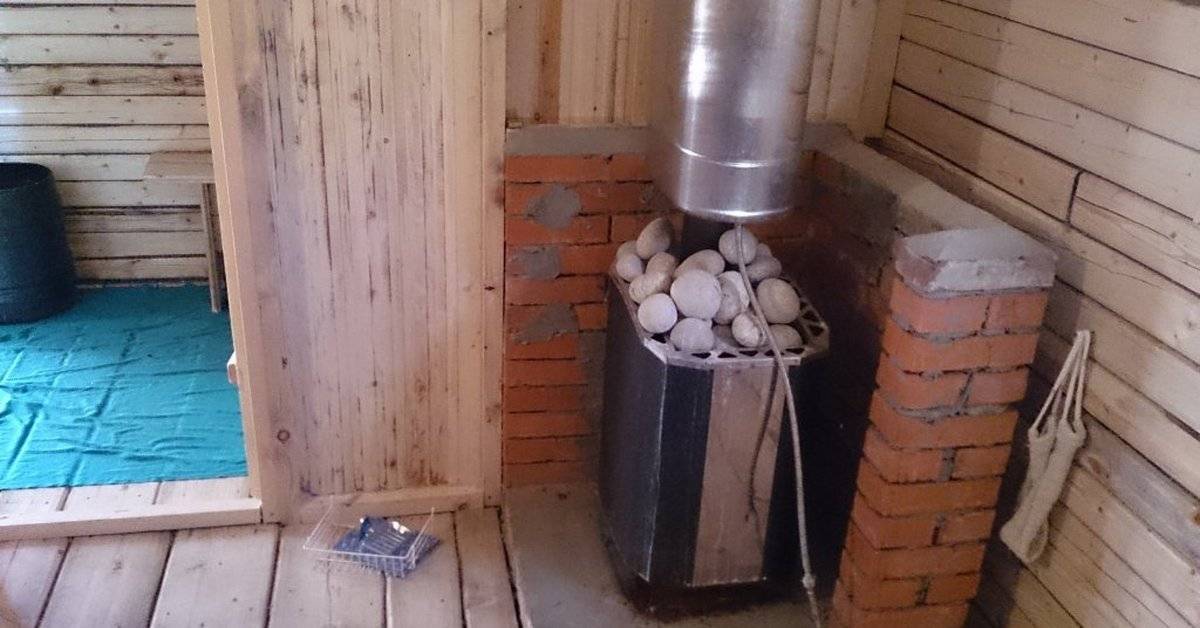

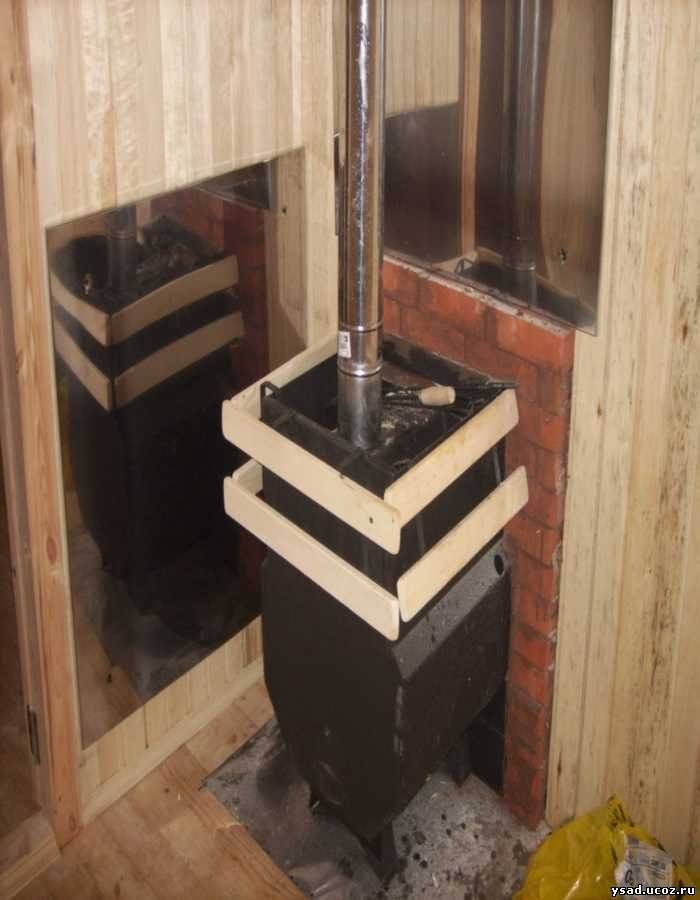

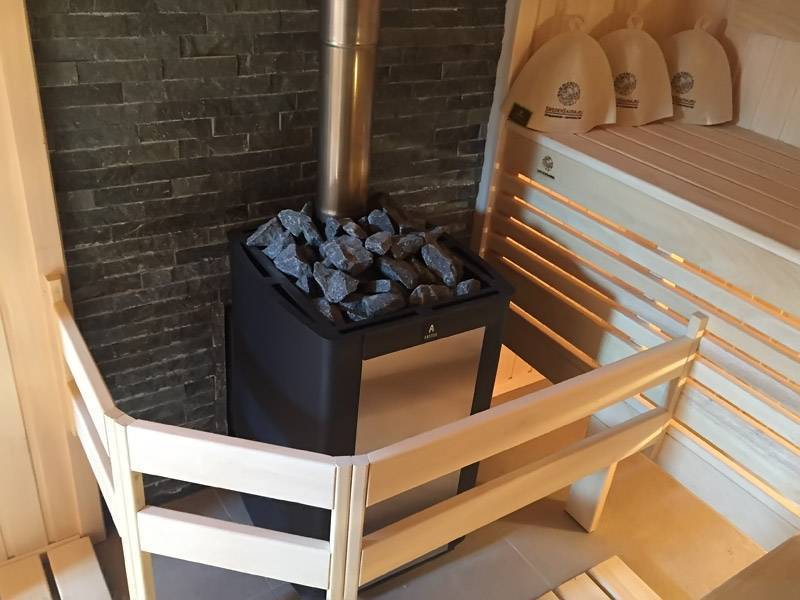

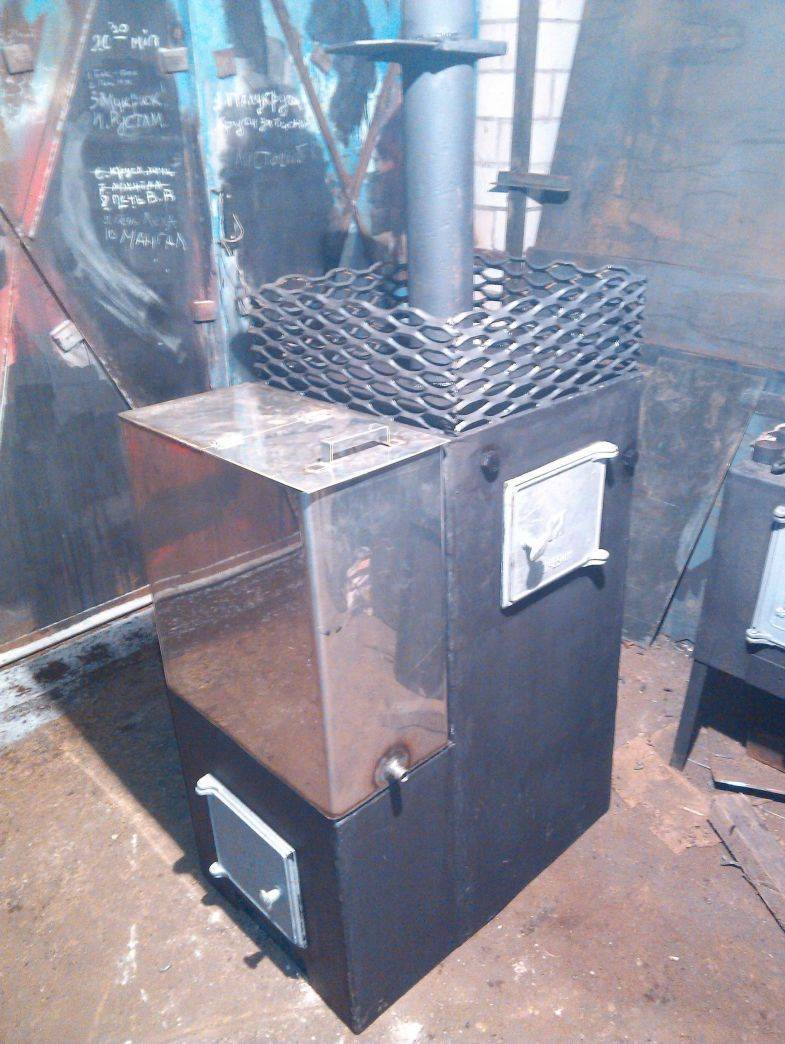

Металлическая печь

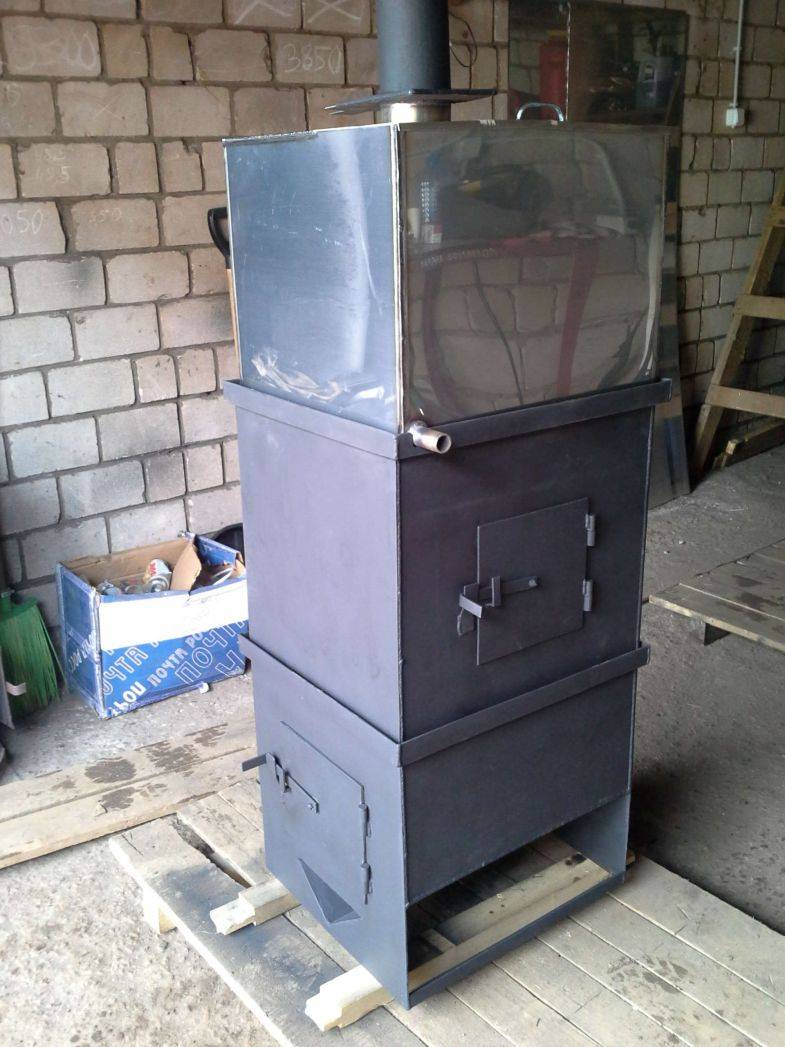

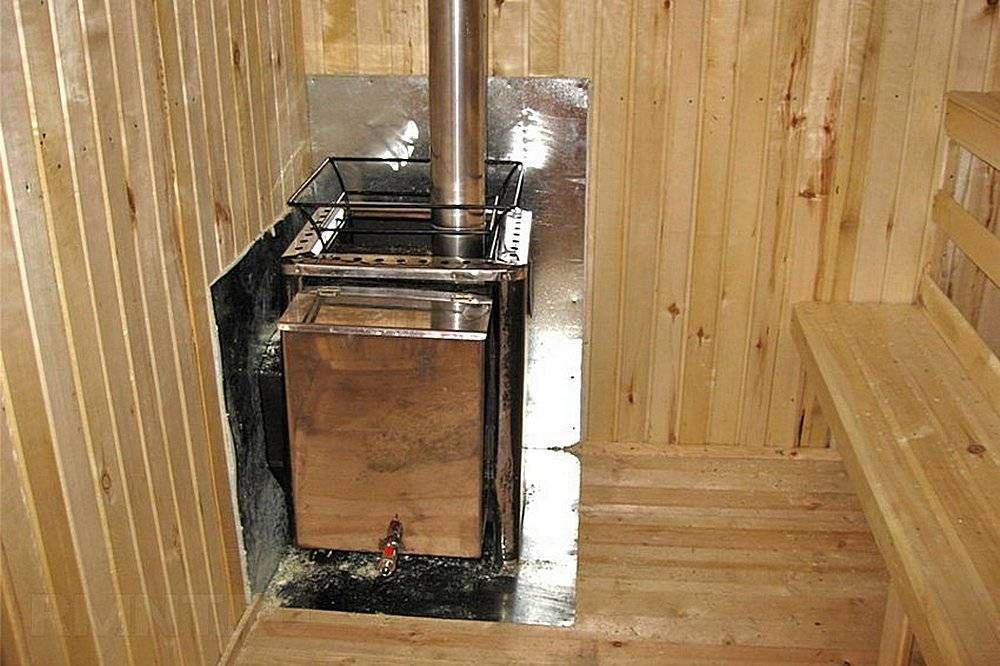

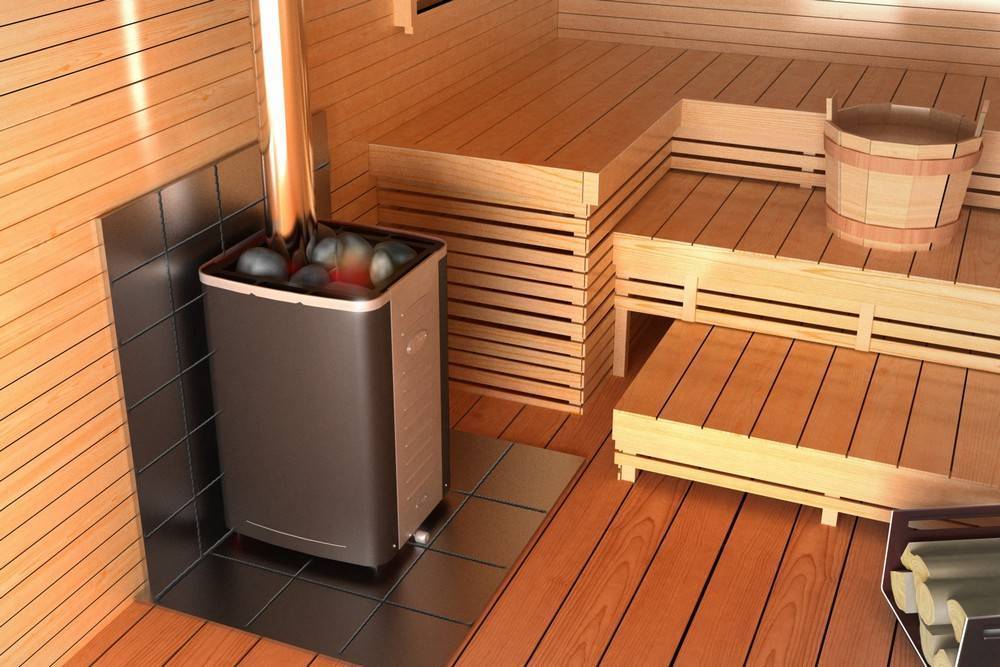

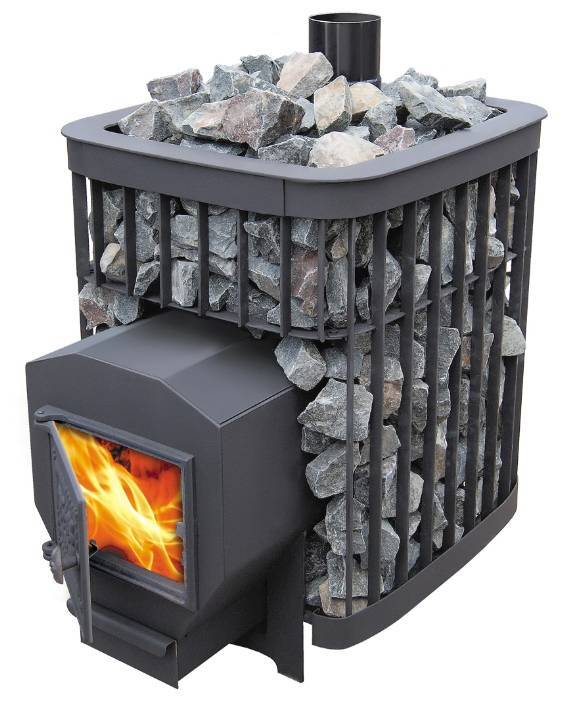

Заводская металлическая каменка.

Чем она удобна.

  • Занимает мало места.
  • Имеет малый вес и не требует капитального фундамента.
  • Прогревает парилку до нужной температуры за 1 час.
  • Цена на самые бюджетные образцы вполне демократична.

Минусы металлической каменки.

  • Тепло распределяется хаотично и конструкция быстро остывает.
  • Используется только для малых парилок.
  • Конструкции относятся к пожароопасным.

При выборе печи для бани каменки — своими руками выстроенной, естественно лучше отдать предпочтение именно кирпичному варианту, вот о нем мы сейчас и поговорим.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии
Один из вариантов конструкции печи.

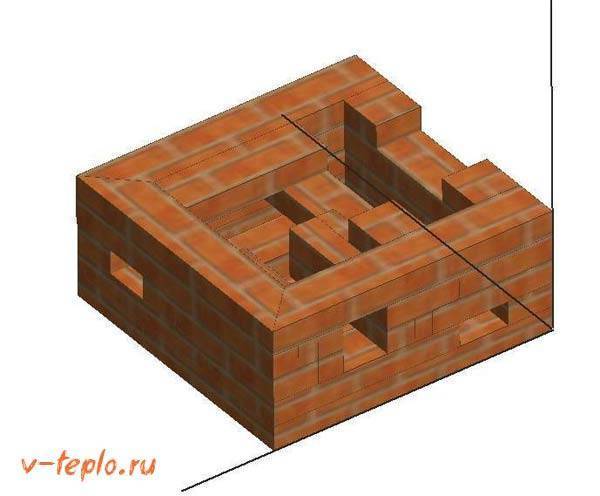

Сооружение топки и зольника

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Очень важно правильно рассчитать габариты топки. При этом стоит учесть разные факторы начиная от наличия коллектора доя обогрева воды и заканчивая разновидностью топлива для обогрева бани

В среднем глубина топки составляет 800 мм. 250 мм отводится для системы горячей воды, а 550 мм это обычная длина дров. Высота топки может достигать 350 мм, а ширина 400 мм. При таких габаритах в топку можно поместить от 8 до 10 поленьев дров.

Зольник с поддоном и поддувало предназначается для сбора продуктов сгорания топлива. Также они обеспечивают приток воздуха в топку, который поступает через колосниковую решетку внутрь. Чтобы регулировать интенсивность сгорания дров используется задвижка или поддон для золы. Если прогреть парную необходимо быстро, то поддон отодвигается практически полностью на некоторое время. Когда дрова разгорелись, поддон можно задвигать.

В этом видеоматериале можно ознакомиться с процессом установки поддувальной дверцы с замковым перекрытием:

Требования к печам-каменкам

Порой к такому важному устройству, как каменка для бани, предъявляют повышенные и даже противоречивые требования. Все хотят, чтобы каменная печь занимала как можно меньше места в бане

Еще одним пожеланием является невысокая цена, быстрый прогрев и экономичный расход топлива.

Прежде всего, нужно решить, какое топлива будет использовать каменная печь для бани. Может быть использована электрическая печь или печь на дровах. Печи на дровах для отопления дома или дачи – не самый рациональный выбор, а вот дровяные печи для бани – прекрасный выбор. Во-первых, печи на дровах – это экономичный вариант. Во-вторых, дровяная печь не только дает жар, но создает в парилке специфический аромат.

А вот электрическая печь для бани, хотя и вполне удобна, но не особо экономична. Поэтому электрическая печь устанавливается, если нет возможности поставить печь на дровах.

Впрочем, и электрическая печь имеет преимущества, поскольку не нужно будет заботиться о наличии запаса дров. Кроме того, электрическая каменка компактна и подойдет для маленькой бани. Самым же важным преимуществом является то, что электрическая печь не требует устройства дымохода.

Каменки из металла: преимущества и недостатки

Что же лучше? Традиционная кирпичная каменка или печь из металла? Однозначно на этот вопрос ответить невозможно, нужно будет искать лучший вариант для конкретной бани, построенной на приусадебной участке дома или дачи. Но несколько советов, которые помогут выбрать тот или иной вариант печи, мы вам дадим.

В первую очередь рассмотрим все преимущества и недостатки печей из металла.

Основные достоинства:

  • Компактные размеры.
  • Довольно небольшой вес. Как правило, вес таких печей начинается от 50 кг.
  • Быстрый прогрев. Пользоваться каменкой можно уже через 1 час.
  • Многофункциональность.
  • Богатство разнообразного дизайна

К недостаткам можно отнести:

  • Неравномерное распределение тепла.
  • Пожароопасность.
  • Быстрое остывание.
  • Печи данного типа подходят для небольших помещения, не более 25 м³, поэтому если на участке у дома или дачи планируется сделать просторную баню с бассейном, то лучше выбрать другой вариант печи.

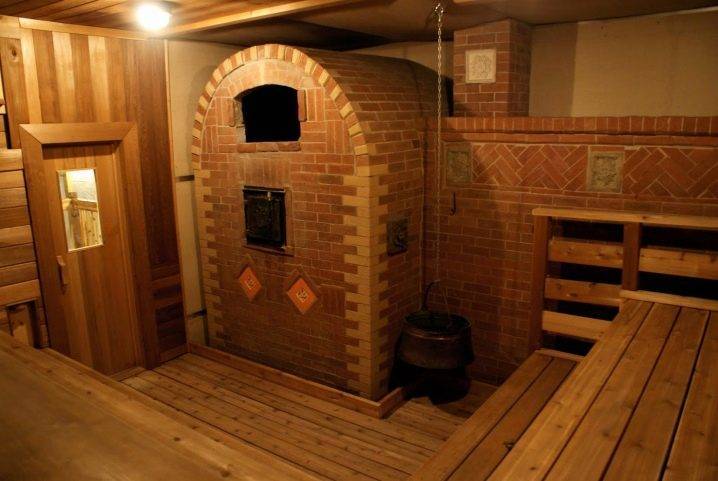

Кирпичная каменка

Стоит заметить, что многие ценители русской бани считают, что каменная печь для бани – это лучший вариант. В чем же преимущества кирпичной печки перед своими металлическими собратьями?

Основные достоинства:

  • Мягкий и равномерный прогрев парильного помещения.
  • Длительное сохранение тепла.
  • Идеальная пожаробезопасность.
  • Возможность прогрева помещения большой площади, более 25 м³.
  • Простота эксплуатации.
  • Высокая надежность и долговечность.

Как и любая другая, кирпичная печь-каменка не лишена недостатков:

  • Большой вес.
  • Требует обязательной установки фундамента.
  • Занимает большую площадь.
  • Длительный прогрев, от 3 до 5 часов.
  • Неудобство очистки после эксплуатации.

Если вы решили установить в бане на приусадебном участке дома или дачи кирпичную каменку, мы поможем вам соорудить ее максимально выгодной и удобной.

Конечно, сооружение подобного типа предполагает наличие соответствующих строительных навыков. Но если мастер принимал участие в строительстве дома или дачи, то каменка для бани своими руками вполне может быть сделана.

Плюсы и минусы

Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.

С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Кирпичная или каменная печь имеет много преимуществ:

  • в помещении долгое время сохраняется тепло;
  • отличное качество пара;
  • имеют большую мощность, способны обогреть большую площадь комнаты;
  • не требуют проведения дополнительных мероприятий по противопожарной защите;
  • приятный микроклимат;
  • даже при очень высокой температуре, материал не выделяет токсических веществ;
  • благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииКаменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.

Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииКаменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Печи из кирпича могут иметь и недостатки:

  • конструкция имеет большой вес, поэтому необходимо возведение фундамента;
  • высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
  • оплата профессиональному печнику, если не проводить все работы самостоятельно;
  • кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
  • длительное время протапливания – около 3 часов.

Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.

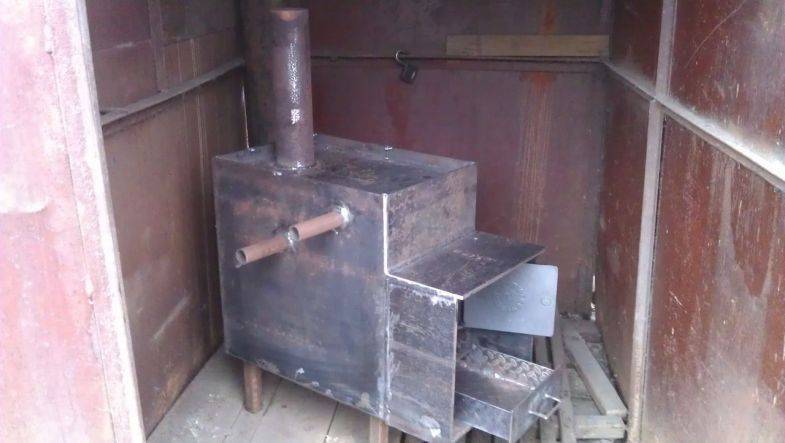

Из металла

Наряду со старыми добрыми каменками в ходу сегодня также печки для бани из металла. В отличие от кирпичных они довольно быстро изготавливаются своими руками, благо что чертежей и готовых проектов в Сети — не счесть.  Конечно, по ряду показателей такой вариант уступает классической русской печи:

  • быстро остывают;
  • не совсем безопасны;
  • не подходят для больших парилок;
  • требуют много ресурсов.

Однако некоторые минусы легко устраняются вполне конкретными действиями. Например, если обложить кирпичом металлическую печь для бани, то она будет лучше сохранять тепло и обеспечит более приятный пар. В конечном итоге, ответ на вопрос о том, какая печь лучше для бани, зависит от размеров вашей парной, а также от ряда других сопутствующих факторов:

  • периодичности использования;
  • ваших материальных возможностей;
  • особенностей участка и т.д.

Предлагаем ваш подробную пошаговую инструкцию, которая поможет своими руками изготовить надежную печку для бани из металла. В качестве исходного материала возьмем обычную трубу.

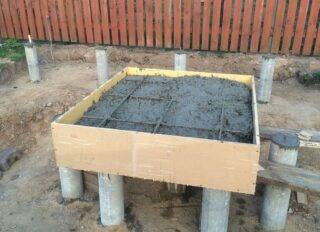

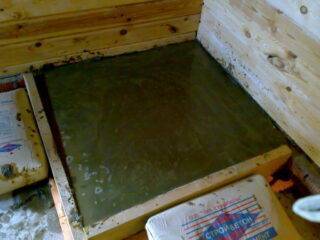

Готовим основание

  1. в месте, где планируется размещение печи, сделайте яму глубиной 0,5 метра, длину и ширину можно довести до 0,7 метра;
  2. приблизительно на 0,3 метра высотой засыпьте подготовленную яму очень мелким щебнем и проведите основательную утрамбовку;
  3. приготовьте цементный состав из расчета цемент-песок в соотношении 1 к 4, разбавьте смесь водой и залейте на щебень;
  4. в течение суток основание высохнет и приобретет твердость — положите поверх несколько листов рубероида для надежной защиты от влаги;
  5. приготовьте бетонный состав из цемента, песка, мелкого гравия и воды в соотношении 1:2:4 и залейте на рубероид;
  6. тщательно выровняйте основание при помощи строительного уровня;
  7. после высыхания оформите площадку из кирпича приблизительно на 0,7 метра в ширину и высоту;
  8. также оформите защитный кирпичный экран высотой до 1,2 метра — в дальнейшем печь будет находиться в непосредственной близости от него, приблизительно на расстоянии 0,2 метра.

Горизонтальная печь — пошагово

  1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
  2. проведите скрупулезную зачистку всех краев;
  3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
  4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
  5. оформите из металлического листа топку выносного типа и сделайте вырезы;
  6. приварите этот фасад к базовой трубе;
  7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
  8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
  9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
  10. все, что остается — это установить дверки для топочного отсека и поддувала;
  11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вертикальная печь — пошагово

  1. подготовьте основу — фрагмент трубы приблизительно до 0,9 метра;
  2. к нижней части трубы приварите круг из металлического листа — он должен быть равен диаметру трубы;
  3. вырежьте отверстие под поддувало, максимальная его ширина — не более 0,2 метра;
  4. приварите круглую пластину с диаметром по трубу, вырежьте середину и наварите пруты на отверстие — это будет колосник;
  5. оформите топочный отсек, вырезав над колосником небольшой прямоугольник, и заделайте его металлической дверкой;
  6. выше топки опять же вырежьте отверстие, приварите пруты для колосника и повесьте дверку;
  7. заварите корпус круглым фрагментом из металла, не забудьте об отверстиях для дымохода и поддувала;
  8. традиционный финал — последовательная шлифовка всего корпуса и покраска.

Видео, которое поможет вам справиться с процессом изготовления печи лучше. Наверняка некоторые вопросы, возникшие у вас в голове, получают логичные ответы.

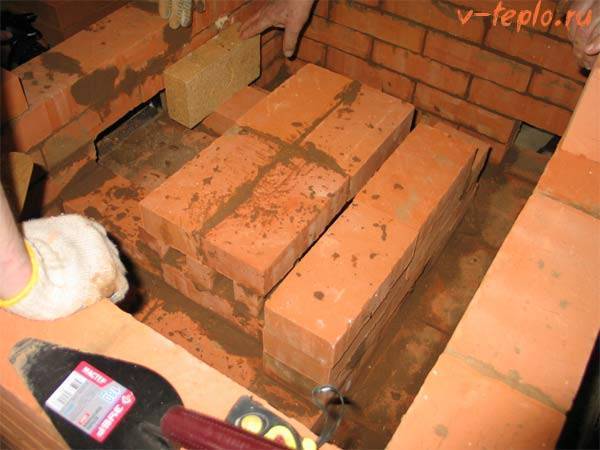

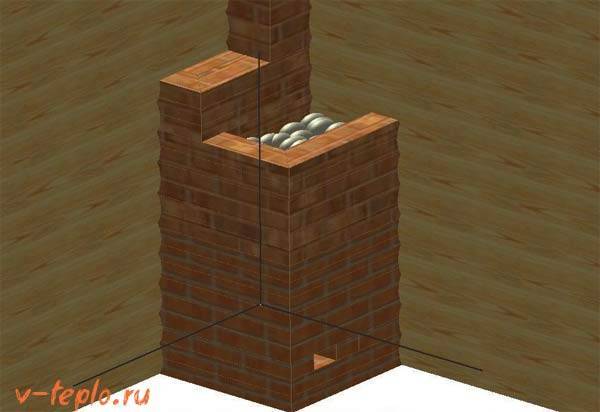

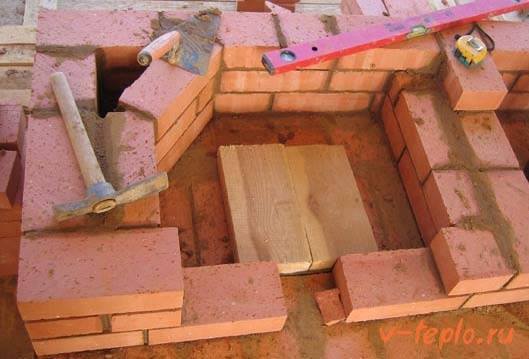

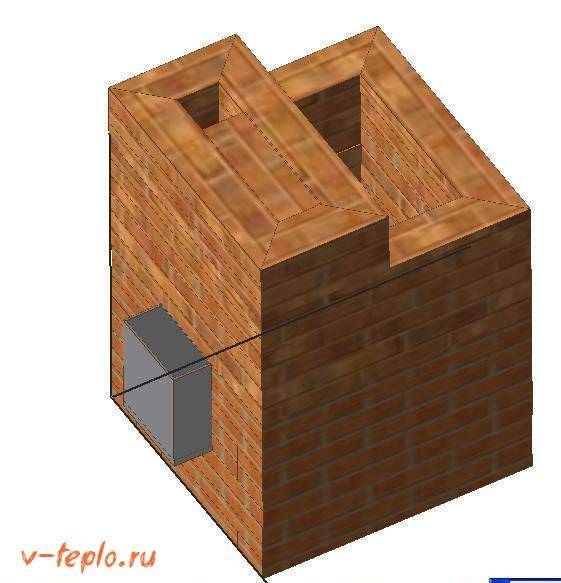

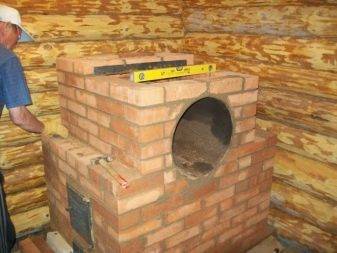

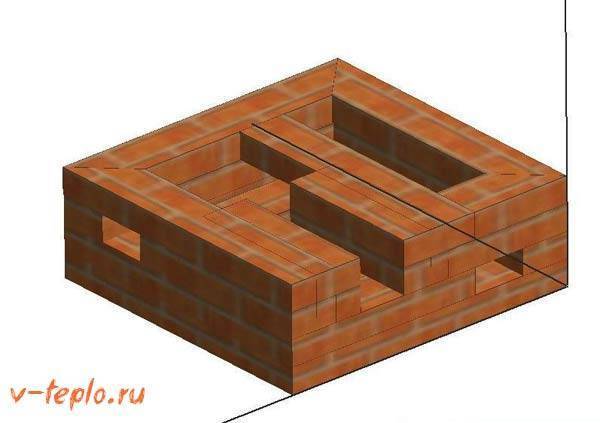

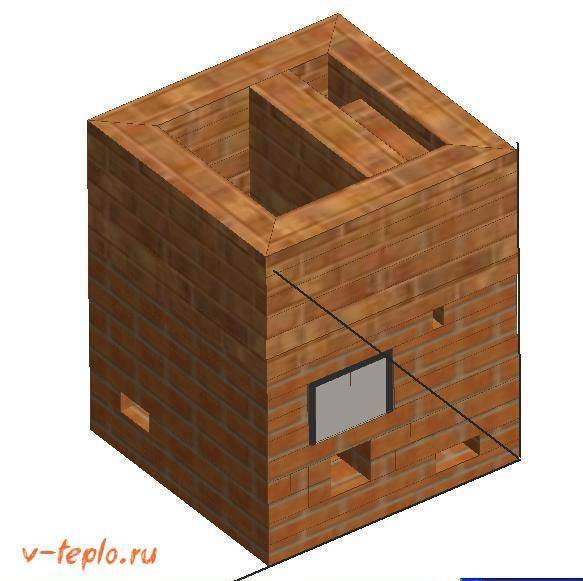

Кладка каменки своими руками

Теперь приступаем непосредственно к кладке, для чего следует подобрать правильный кирпич. Сразу оговоримся, что для каменки нужно использовать обычный кирпич, но не пустотелый либо силикатный. При создании топочной камеры и футировки используется шамотный кирпич.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Обратите внимание! До того как начать кладку, в обязательном порядке погрузите кирпич в воду на две-три минуты – это предотвратит обезвоживание бетона и, как результат, недостаточную сцепляемость

Приготовление раствора

Пропорции для приготовления раствора должны быть следующими: песок с глиной в соотношении 1:1. Но помните, что если глина используется чересчур жирная, то пропорции будут 2:1.

Швы

В работе мы должны особо тщательно подойти к кладке швов. Они отличаются тем (по крайней мере, в нашем случае), что обязаны быть герметичными, в противном случае каменка для бани своими руками не сможет работать на должном уровне и будем выпускать в помещение вредные угарные газы.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Обратите внимание! Укладываем раствор равномерно по всей ширине кирпичей, но так, чтобы толщина швов была минимальной. Для обыкновенного кирпича это 5 миллиметров, а для шамотного – всего 3

Безусловно, этого добиться сложно, особенно новичку. Но мы прибегнем к маленькой хитрости.

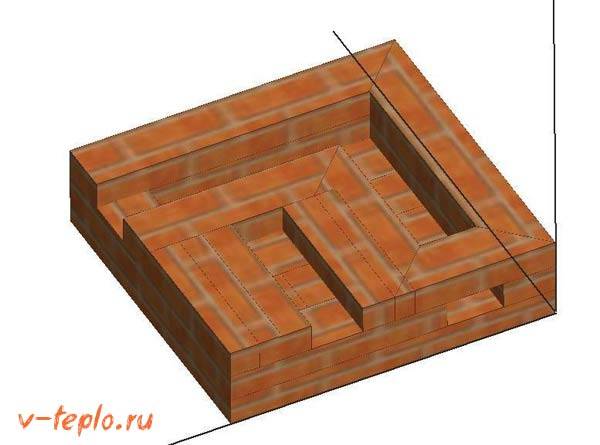

Шаг 1. Перед началом работ сооружаем пару направляющих, для чего используем металлические пруты требуемого диаметра. В принципе, можем взять даже два электрода, если предварительно очистим их от изоляции.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Шаг 2. Перед укладкой кирпича помещаем с обеих сторон предыдущего уровня эти направляющие. Затем, как только мы прижмем кирпич, получится идеально ровный шов. После этого направляющие извлекаем.

Шаг 3. Направляющие помещаем таким образом, чтобы они находились по краям кирпича. Затем следующий уровень заполнит зазоры, оставленные ими после извлечения, об этом беспокоиться не стоит. Следим лишь за заполнением.

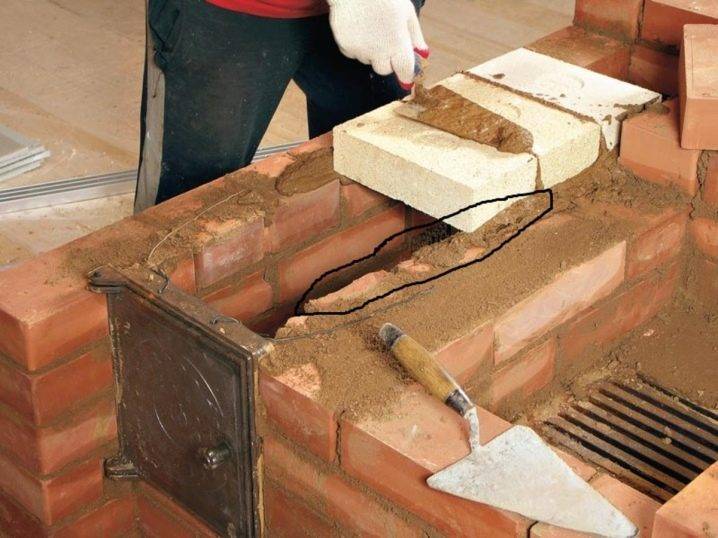

Особенности перевязки

Каждый следующий ряд укладываем исключительно после того, как предыдущий будет закончен. Советуем также производить «подгонку» каждого ряда насухую, а уже потом использовать бетонный раствор. Правильность каждого угла проверяем посредством угольника.

Обратите внимание! При кладке следует строго соблюдать перевязку!

Также нужно, чтобы в одном ряду не использовались шамотный и обыкновенный кирпич. Термальное расширение в данном случае разное, следовательно, могут образоваться трещины, и дымный газ проникнет в помещение.

Фурнитура

Параллельно с кладкой крепится и вся необходимая для каменки фурнитура, к которой относится:

  1. резервуар;
  2. петли;
  3. решетки;
  4. заслонки и проч.

Перед монтажом дверные рамки обматываем асбестовым шнуром (последний будет компенсировать расширение железа при высокой температуре и, соответственно, предотвратит появление трещин).

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

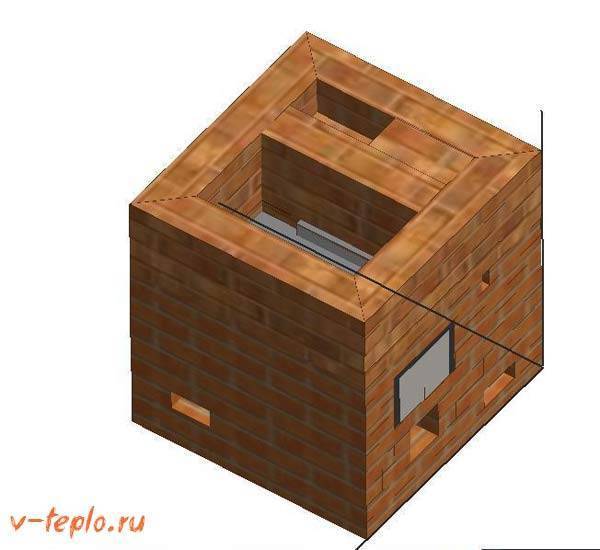

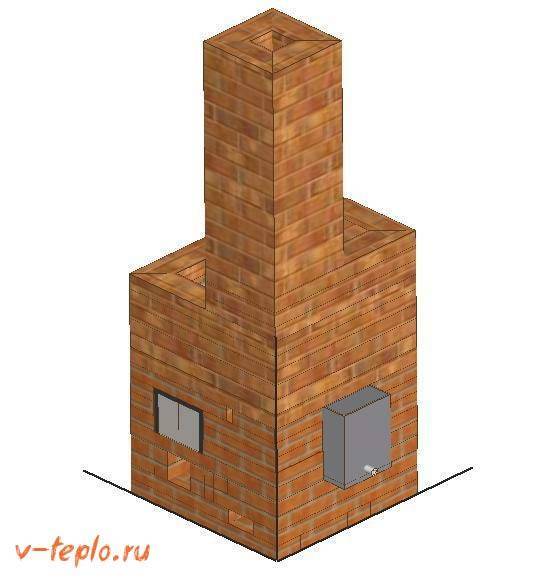

Дымообороты

К обустройству каналов для движения дыма относимся со всей серьезностью. Лишний раствор удаляем сразу же, в противном случае отваливающиеся его куски воспрепятствуют нормальной работе печки.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Видео – Каменка для бани

Как сделать парогенератор

Возможно вас так же заинтересует наша статья о том как самостоятельно сделать парогенератор. Подробнее ознакомится с материалом можно здесь

Раствор для кладки

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Для кладки шамотного кирпича используется раствор, приготовленный из шамотной огнеупорной глины белого цвета. Также можно приобрести уже готовый состав для кладки шамота. Класть всю печь на этот раствор нельзя. Почему? Этот раствор при температуре 700–800°С спекается в монолит. В наружной кладке таких температур нет. Поэтому спустя короткое время он растрескается и высыплется, что приведет к разрушению кладки.

Для наружной кладки используется раствор из кварцевого песка и глины в соотношении 1 (глина) : 5 (песка). Песок должен быть речного происхождения или карьерный. Речной песок несколько хуже, так как у него песчинки круглые, обкатные, а сам раствор будет иметь худшие характеристики. Поэтому предпочтение отдается карьерному песку. Песок просеивается через сетку с ячейками 2–2,5 мм. Это исключит попадание в раствор крупных частиц.

Что касается глины, то ее также можно добыть с карьера с глубины не меньше двух метров. Следует проверить качество глины. Для этого замочите 200 г глины на сутки в воде. После скатайте глину в «колобок» и поставьте сушить под навесом на открытом воздухе. Спустя 2 дня с высоты 170 см уроните на каменную плиту. Если «колобок» рассыпался на несколько крупных частей, то глина подходит.

Как улучшить КПД железной печки

К эффективным способам относятся:

  1. Футеровка топки. Смысл заключается в обкладке внутри топки шамотного кирпича. Достаточно поставить его на ребро, тогда футеровка по толщине будет до 6 см, при использовании узкого шамота для кладки – 3 см. Прогреваться будет каменка, а не стальные стенки печи. Футеровку рекомендуется запланировать еще на этапе разработки чертежа, чтобы заранее увеличить размеры топки под футеровку. Минус способа – выработка горячего дыма. Решение – установить каменку на трубу.
  2. Создание кирпичного экрана вокруг печи. Материал – керамический кирпич. В кирпичной кладке оставляют проем под дверцы, чтобы можно было регулировать прогревание воздуха. Минус – перегрев задней стенки. Решение – использовать для топки утолщенную жаропрочную сталь.

Рекомендуем к прочтению: «Как правильно топить печь дровами».

Виды печей каменок для бани и сауны.

Перед началом работ необходимо определится с конструкцией и видом печи. Разберем этот вопрос подробно.

Печи подразделяются на металлические и кирпичные.

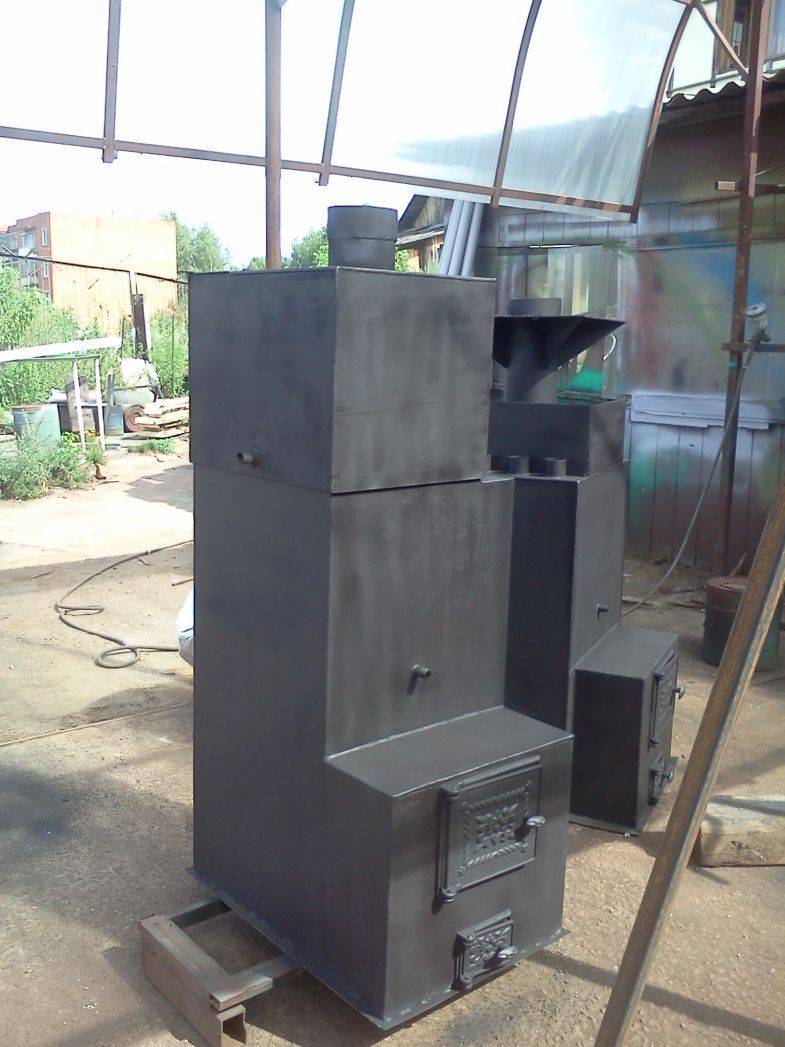

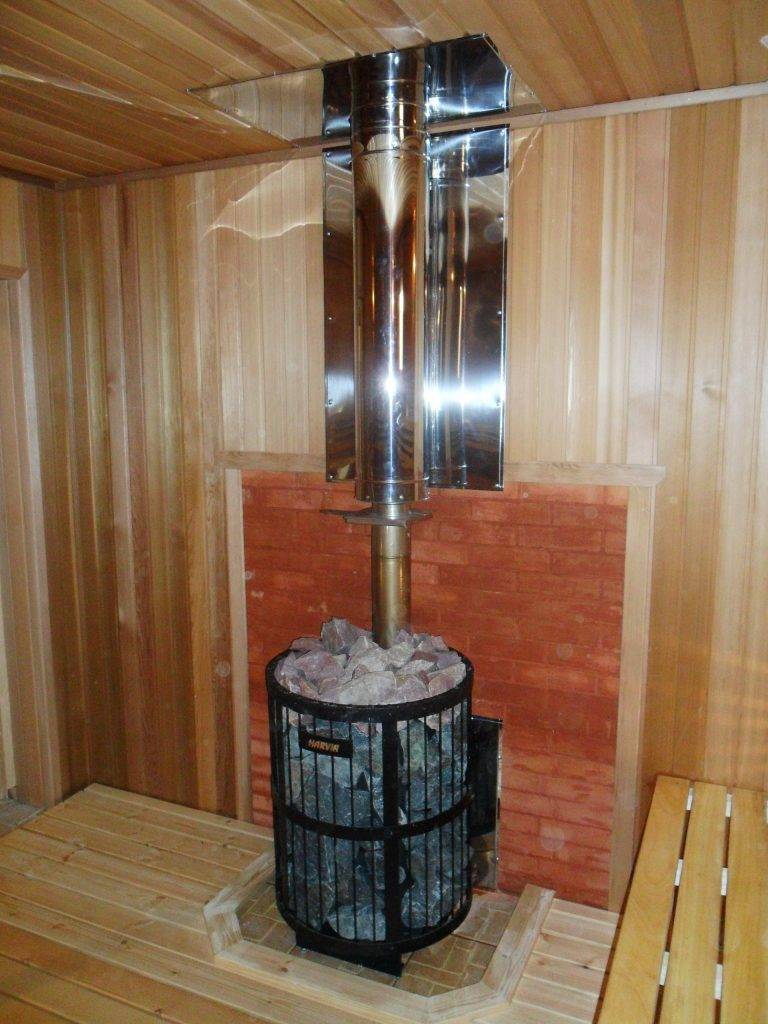

Металлическая печь для бани и сауны.

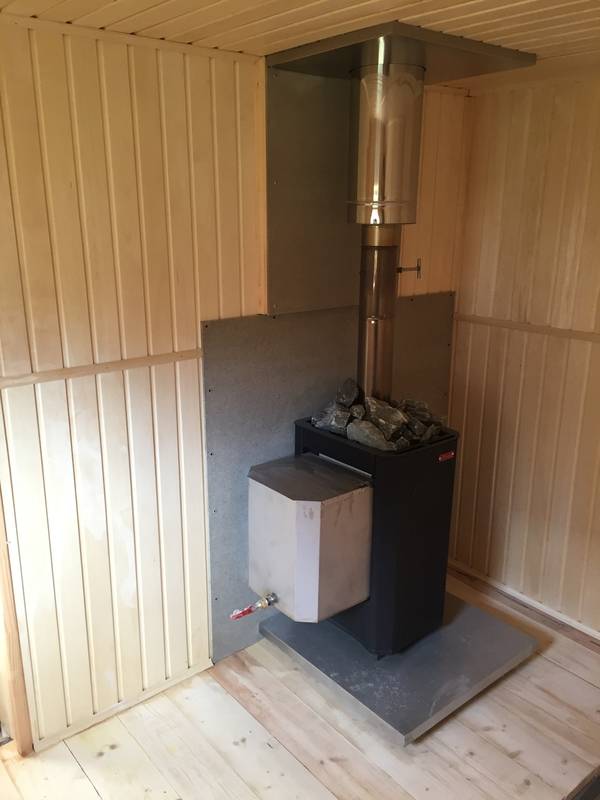

Металлическая печь – это быстрый и недорогой способ оборудовать парную надежным отопительным агрегатом. Простые модели умельцы производят из любого подручного материала. Для этих целей используют старые колесные диски, металлические емкости или изготавливают из листовой стали.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Конструкция простая:

  • топка с закладкой дров;
  • зольник с поддувалом и колосниковой решеткой;
  • отделение для укладки камней;
  • дымоход.

Если позволяют средства, лучше приобрести чугунную финскую каменку, но стоимость такой печи может превысить затраты на постройку бани.

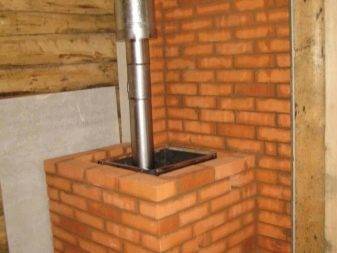

Кирпичная печь для сауны и бани.

Кирпичные печи – это долгий и затратный вариант для самостоятельного строительства. Здесь понадобится умение выполнения кладки кирпича и знание конструкции и принципа действия агрегата. Но долговечность и производительность намного превосходят стальные печи. Подробнее о кирпичной печи читайте статью «Печь из кирпича своими руками«.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Основание каменки

Как уже отмечалось, кирпичная каменка для бани своими руками нуждается в фундаменте. Обычно такие конструкции весят более 500 килограмм, поэтому основание должно соответствовать. Если построить его неправильно, то повышенная влажность может стать причиной просадки и даже разрушения.

Шаг 1. Вначале размечаем периметр будущего фундамента и роем котлован глубиной в 50 сантиметров

Важно, чтобы размеры основания на ? кирпича превышали размеры каменки. Помимо того, оно не должно соприкасаться с основанием самой бани (наименьшая дистанция между ними – 5 сантиметров)

Образованный зазор мы позже засыплем песком.

Шаг 2. Разравниваем дно котлована и тщательно его утрамбовываем.

Шаг 3. Фундамент в нашем случае должен быть либо бетонным, либо бутобетонным.

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

А если почва достаточно сухая, то можем использовать простую кирпичную кладку на основе извести, цемента или того и другого. Пропорции должны быть следующими:

  1. для первого варианта – песок с гашеной известью, 2:1;
  2. для второго – песок с цементом, 3:1;
  3. для третьего – гашеная известь с цементом, 6:1; количество песка зависит от конкретной марки цемента.

Шаг 4. Закончив с приготовлением раствора, заливаем яму и даем раствору высохнуть (для этого потребуется минимум пять дней). Далее укрываем поверхность тонким шаром цементного раствора, после чего выравниваем, используя длинную рейку или строительный уровень.

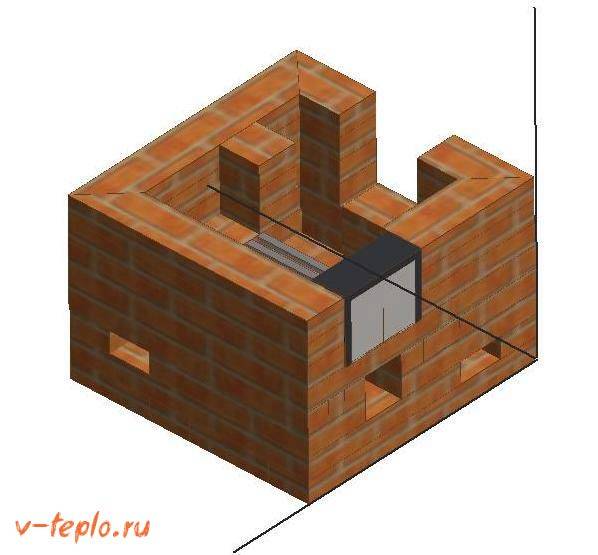

Кирпичная каменка в бане своими руками

Подготовительные работы к кладке каменки в бане

  1. Для изготовления печи понадобится шамотный кирпич и обыкновенный гладкостенный огнеупорный обожженный кирпич. Из первого строят участки печи, контактирующие с огнем и дымом. Остальные части строят из огнеупорного материала.
  2. Недожженный кирпич используйте в небольшом объеме, когда необходимы куски материала.
  3. Не допускается применение пережженного кирпича.
  4. Недопустимо использовать пустотелые или силикатные кирпичи. Даже слегка пористый материал позволит дыму проступать сквозь него.
  5. Качество кирпича можно определить, ударив по нему другим предметом. Звук хорошего кирпича будет чистым.
  6. Раствор для кладки готовьте из глины средней жирности, в которую добавьте в равных пропорциях (1:1) прокаленный и просеянный через мелкое сито песок. Если глина жирная, добавьте песка в 2 раза больше.
  7. Рекомендуется использовать глину, добытую с глубины не менее 50 см. За 5 суток до использования замочите ее в воде.

Кладка каменки для бани

  • Первые два ряда печи уложите сплошными. Кирпичи ставьте на глиняном растворе. Не забывайте основное правило перевязки при кладке: любой вертикальный шов должен перекрываться кирпичом. Толщина раствора для укладки кирпича — 6-10 мм.
  • Швы уплотняйте для герметичности стенок.
  • Нельзя начинать следующий ряд кирпичей, если не закончен предыдущий.
  • Во время работы проверяете горизонтальность поверхностей и вертикальных стен каждые два ряда.
  • Рекомендуется кирпичные стенки возводить в металлический уголок.
  • Можно нижнюю часть печи, которая слабо нагревается, строить с использованием цементного раствора. Цемент не даст влаге размыть стену.
  • Со следующего ряда начинайте строить поддувало. Его основание изготовьте из расположенных сплошняком кирпичей. Далее стройте стены поддувала и закрепите вертикально дверку. Накройте стены сверху чугунной решеткой, которая будет служить дном топочной.
  • При строительстве поддувала не забудьте установить зольник. Он будет регулировать интенсивность сгорания дров. Чтобы прогреть парную быстро, зольник выдвигается. Когда дрова разгораются, установите его на штатное место.
  • Высота топочной от колосника до камеры с камнями — 8-9 рядов (57-63 см). Меньше не делайте, ведь самая высокая температура — на вершине пламени.
  • Средняя глубина топочной — 80 см, из них 55 см отводится под дрова.
  • Для укладки камней изготавливают специальную камеру, которую отделяют от топки и дымохода, чтобы дым не попадал в помещение. Размеры камеры определите из расчета 60 кг камней на 1 м2 помещения.
  • Высота камеры для засыпки камней — не более 50 см (7 рядов), ширина — 40 см. В такой топке может разместиться 8-10 поленьев.
  • Печь должна быть такой высоты, чтобы булыжники не располагались выше полка в парилке. Чем ниже камни, тем эффективнее источник пара.
  • Расстояние между верхом камней и сводом камеры засыпки должно оставаться не менее 4 рядов кирпичей. Если оставите меньший зазор, трудно будет лить воду на дальние камни.
  • Расстояние от окна, через которое льется вода, до верхнего перекрытия камеры засыпки — 1-2 ряда кирпичей. В этом пространстве собирается дым при растопке печи.
  • Между сводом и рядами основного перекрытия оставьте зазор в один ряд кирпичей. Этот зазор используется как дымоход к дымовой трубе, которую можно устанавливать в любом углу печи.

Арочный кирпичный колосник для каменки в баню

  1. Для создания свода или арки изготовьте опалубку.
  2. Перед кладкой кирпич на короткое время опустите в воду, но долго не мочите — шамотный кирпич не очень любит влагу.
  3. Предварительно уложите кирпич на свод без раствора и посмотрите результат.
  4. Приготовьте раствор для кладки средней густоты.
  5. Уложите кирпичи с раствором на опалубку, осаживая их резиновым молотком. Через несколько часов разберите опалубку и положите на арку 3-4 кирпича. Под действием нагрузки арка будет находиться под напряжением и в дальнейшем сможет выдерживать большой вес от камней.
  6. Если опалубку не разбирать 2 недели, кладочный раствор сильно усядется и появятся невидимые для глаз щели, сильно ослабляющие конструкцию.

Каменная засыпка для каменки в баню

  • Выбирайте тяжелые и плотные булыжники, не используйте песчаники. Для проверки ударьте одним камнем по другому, они не должны треснуть.
  • Во время эксплуатации булыжники не должны трескаться после поливания водой. Хорошие камни можно найти на берегах рек и озер. Их размеры не должны превышать 10 см в диаметре.
  • В каменку можно положить кирпичи, которые остались после строительства печи.
  • Размеры окна в камере должны позволять заменять булыжники или ремонтировать колосники.

[media=https://www.youtube.com/watch?v=iLFFdXMQ2KQ]

Процесс создания каменки:

  • толщина любых металлических элементов должна быть выше 10 мм;
  • трубы для постройки хватит 1,5 м. диаметр около 50 см. делится на 2 части: 30% будет для бака, остальное для каменки и топки;
  • корпус кирпичной печи для бани с закрытым типом каменкиделается следующим образом: снизу прорезается отверстие, которое выполнит функцию поддувала. Поверху него приваривается пластина. Металлическими прутами сваривается решетка, которая приваривается над поддувалом в корпусе;
  • для топки следует сделать отверстие. Кусок просто вырезается из трубы в месте, где это необходимо. Он будет использован как дверца. К ней привариваются петли, делается задвижка;
  • сама каменка будет выполнена из куска трубы, который следует приварить над топкой. Высота должна быть не менее 10 см. спереди в трубе делается дверца, сзади труба заваривается;
  • внутри каменки устанавливается решетка из прутов. Туда будут укладываться камни;
  • для большей надежности в месте соприкосновения бака с печью должна быть приварена пластина толщиной не менее 5 мм;
  • устанавливается водяной бак. Стальной круг, толщина не менее 7 мм, где пробивается отверстие для дымохода. Потом круг этот приваривается на бак. Ко дну бака приваривается низ трубы, что позволит избежать проникновения жидкости в топку;
  • верх бака для воды накрывается жестяным или стальным элементом, который желательно сделать с петлями, чтобы была возможность приоткрывать при необходимости. В проем можно будет заливать воду. Для удобного открывания стального элемента сверху бака для воды, к нему приваривается ручка.

1 —бак для нагрева воды; 2 — печка; 3 — труба; 4 — камни; 5 — верхняя крышка; 6 — отверстие для подачи жидкости; 7 — металлический свод; 8— экран; 9—решетка; 10— дверца в топке; 11 — дверца поддувала. Возвести кладку для печи и сделать ее своими руками несложно, если подойти к этому процессу со всей ответственностью, делать все по рекомендациям. Необходим минимальный строительный опыт, владение сварочным аппаратом и конструкция получится не хуже, чем у заводских аналогов.

Фундамент для кирпичной печки-каменки

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииФундамент для кирпичной печки-каменки

Для кирпичной или чугунной печи весом более 700 кг необходимо сделать собственное основание. Фундамент выбирают по массе конструкции и по характеру грунта.

Бутобетонный фундамент

Такой вариант строят для небольшой каменки. Использовать можно не только бутовый камень, но и кирпич. Пошаговая инструкция проста.

  1. Выкапывают котлован, размеры которого по периметру на 15–20 см больше, чем габариты печи.
  2. На дно укладывают песчаную подушку, гидроизолируют. На стенки ставят доски опалубки.
  3. Выкладывает слои бутового камня и заполняют пустоты щебнем. Толщина слоя не превышает 15–20 см. Заливают бут тонким слоем цемента.
  4. После застывания раствора выкладывают второй слой камня. Вновь наносят цементный раствор. Операцию повторяют, пока не заполняют котлован.

Фрагмент не доводят до края опалубки на 7–8 мм. Покрывают его сверху рубероидом и заливают битумом.

Фундаментная плита на сваях

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииФундаментная плита на сваях

Свайное основание обустраивают на насыпных и болотистых грунтах. Для свай берут стальные или бетонные стержни.

Поэтапное руководство:

  1. По углам площадки бурят отверстии под сваи. На дно утрамбовывают слой песка и щебня толщиной в 15–20 см.
  2. Сворачивают из рубероида рулон, вставляют в углубление.
  3. Забиваются сваи в грунт.
  4. Сооружают опалубку, армируют и заливают бетоном. Толщина плиты не менее 20 см.

По такой же технологии возводят фундамент на столбчатых основаниях.

Монолитный фундамент

Столь солидное основание обустраивают для корпусов тяжелых печей. Сделать фундамент несложно, но материалов потребуется больше.

  1. Выкапывают котлован по размерам печи плюс 15 см по периметру. Засыпают 15 см песка и утрамбовывают дно.
  2. Котлован засыпают керамзитом и укрывают пленкой или рубероидом.
  3. Делают опалубку. Размещают внутри арматуру из прутков, толщиной в 10 мм, связанных стальной проволокой.
  4. Заливают котлован бетоном, уплотняют вибратором.

Кирпичик к кирпичику

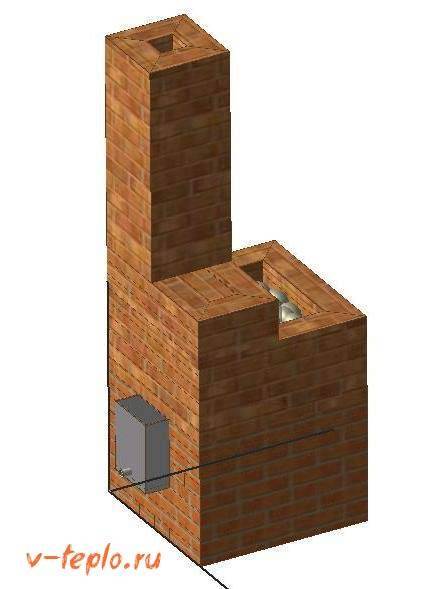

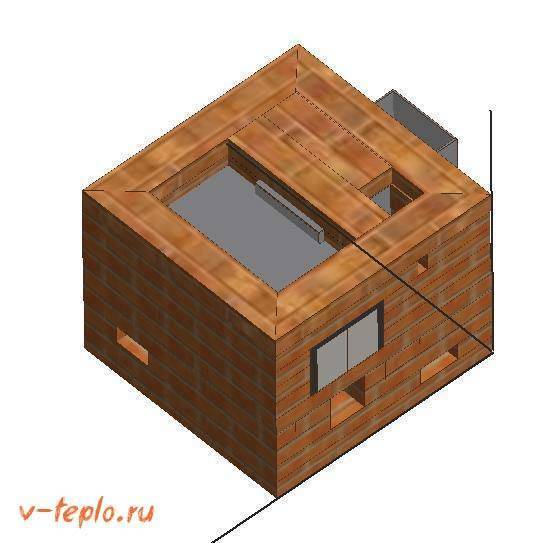

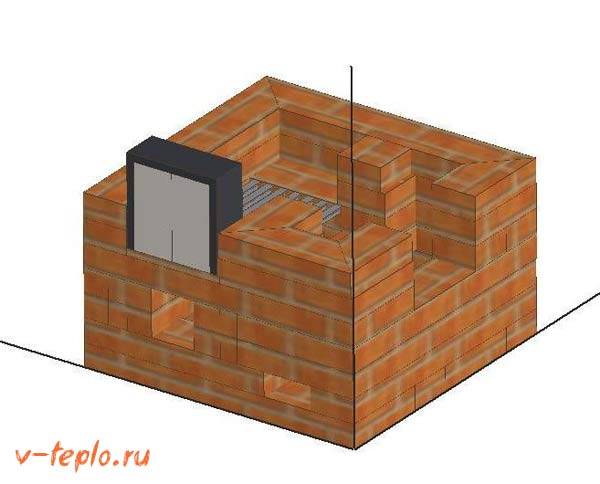

Печка-каменка складывается по алгоритму, однако самих алгоритмов достаточно много. Каждый ряд имеет определенные размеры. Строго следуйте выбранному проекту, от этого зависит долговечность и работоспособность печной конструкции.

Мы предлагаем несколько порядовок популярных проектов банных печей.

Так же, для примера, посмотрите порядовку печи-голландки

Количество рядов может быть больше или меньше, так как и высота парилки может варьироваться.

Какую бы схему вы ни выбрали, укладка кирпича начинается со сплошного нижнего ряда. Причем этот ряд, несмотря на кажущуюся простоту, является самым сложным. Принципиальное значение имеет правильно вымеренная диагональ основания. Максимально допустимая погрешность – 0.5 мм. Для этого края квадрата-основания выкладываются кирпичом с идеально ровными гранями.

После каждого ряда проверяйте себя, используя строительный отвес. Это поможет избежать перекосов.

Изготовление своими руками

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииПорядовка печки-каменки

Кладка печи-каменки в баню мало отличается от возведения обычной

Важно тщательно соблюдать порядовку и действовать по разработанной схеме

  1. Фундамент гидроизолируют: укладывают 2 листа рубероида внахлест на 10 см. Битум не нужен.
  2. Первый ряд всегда сплошной. Фиксируют кирпичи кладочным раствором.
  3. На 2 и 3 ряду закладывают поддон для золы и канал для воздухообмена.
  4. С 4 по 6 выкладывают внутренние стены топки из шамотного кирпича, устанавливают колосники и монтируют дверцы. Для створок в кладку закладывают петли.
  5. В 8 и 9 монтируют опоры для сетки-каменки. В этом качестве используют отрезки профиля или тавровых балок.
  6. С 13 до 15 формируют ревизионные отверстия и отверстия для выхода пара.
  7. Во время кладки каждый нечетный ряд проверяют по уровню для соблюдения горизонтальности. Каждые 2–3 ряда в швы закладывают проволоку для усиления конструкции.

Всю фурнитуру монтируют одновременно с кладкой. Для обмотки дверец советуют брать асбестовый шнур.

Емкость для воды

Каменка для бани своими руками — изготавливаем из металла или кирпича по технологииЕмкость для воды на дымоход

В бане реализуют 2 варианта водонагревателя.

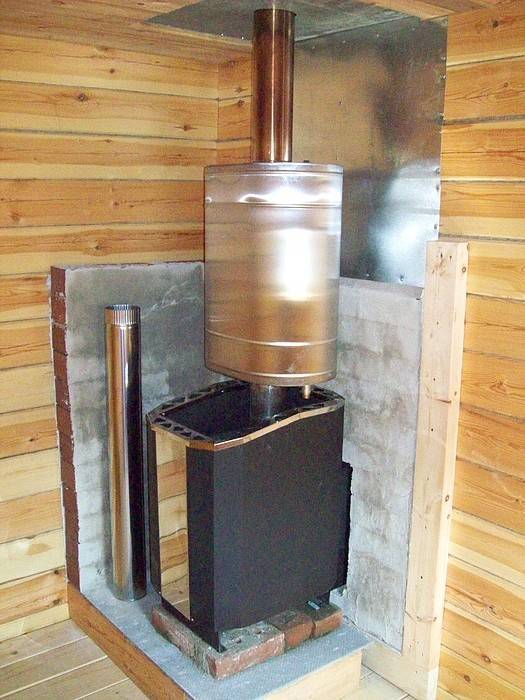

  1. Бак на дымоход – так как стальная труба нагреется до +500 С. Вода в баке тоже разогревается очень быстро. При этом не теряется тепло от выходящих нагретых газов, а сам дымоход дольше функционирует, так как отдает избыток тепла воде.
  2. Навесной – устанавливается на стене внутри парилки. Бак нагревается от корпуса каменки, а вода по трубам передается в моечную. Менее экономичная модель.
Оцените статью
