Обустройство скважины с кессоном: поэтапный инструктаж + разбор технических нюансов

Содержание

  • Устройство адаптера и принцип его работы
  • Обустройство водозаборной скважины с использованием адаптером
  • Преимущества и недостатки
  • Несколько советов

Если это дача, рассчитанная только на летнее проживание, то вполне приемлемым вариантом является облегчённая летняя версия, когда скважина практически имеет только оголовок над устьем и зачастую даже не оборудуется водопроводом.

Если дом предназначен для круглогодичного проживания, то приходится учитывать сезон низких температур. Для обеспечения бесперебойной подачи воды в это время обустраивается зимний вариант, предусматривающий наличие кессона, приямка или отдельного помещения, возводимого над устьем скважины.

Но все указанные работы весьма затратны и длительны по времени. Все возведённые объекты требуют периодического технического обслуживания.


адаптер для скважины

Альтернативой вышеперечисленным техническим решениям, обеспечивающим круглогодичную бесперебойную подачу воды в дом, является обустройство скважины без кессона при помощи адаптера. Указанное техническое решение подразумевает размещение всего оборудования водоподготовки и подачи в самом доме, в специально отведённом для этого помещении, в котором поддерживаются плюсовые температуры. Чаще всего таким помещением является котельная. А в самой скважине монтируется только специальное устройство – скважинный адаптер, конструкция которого весьма проста. Он обеспечивает герметичный вывод из обсадной трубы отвода, по которому вода, подаваемая глубинным насосом, поступает в водопровод, проложенный к дому.

Важные моменты при обустройстве

Располагая скважину вблизи дома, можно:

  • уменьшить количество работ по обустройству;
  • добиться использования меньшего количества труб;
  • использовать насос, обладающий малой мощностью.

Если водоскважина делается для личного пользования, то целесообразно использовать ручной бур.

Выбор метода бурения скважины

На выбор метода бурения влияют особенности грунта. Используя шнек, можно пробурить неглубокую скважину. Чтобы поднимать на поверхность инструмент, необходимо соорудить вышку-треногу.

Также можно использовать ударно-канатный метод. В этом случае рабочий инструмент представляет собой трубу, ее края должны быть остро заточены. Труба обладает немалым весом, поэтому она хорошо врезается в грунт, после этого ее следует извлечь с помощью канатов и освободить от земли.

Диаметр колонны должен быть немного больше диаметра стакана (отрезок трубы). Рабочий инструмент нужно установить в вертикальном положении.

Также можно осуществить бурение скважины на песок малогабаритной буровой установкой.

2 секреты бурения скважины

На процесс бурения влияет время года. Лучше всего бурить летом. Если проводить работы осенью, то лучше в сентябре, т. к. в этом месяце мало осадков и без труда определяется водоносный горизонт. Бурить водоскважину зимой нужно при температуре до -20°С. Весной лучше работы не проводить.

Возможные варианты выполнения работ

Полноценное обустройство скважины своими руками без кессона может быть осуществлено двумя вариантами:

  • правильно сделать приямок;
  • воспользоваться адаптером.

Рассмотрим эти оба варианта детальнее.

Устройство приямка

Самым простым решением является монтаж приямка. По своему устройству он напоминает кессон, и отвечает за выполнение нескольких функций:

  • оберегает доверенное оборудование от минусовых температур и механических повреждений;
  • предотвращает попадание в скважину посторонних предметов, включая природные осадки;
  • является надежным сооружением для удобного размещения и проведения технического обслуживания целого комплекса оборудования.

Ввиду плохой герметичности, данное сооружение не пригодно в местах, где грунтовые воды залегают близко к поверхности, на глубине до 5 метров.

При обустройстве скважины на воду необходимо предвидеть, что места соединений в бетонной конструкции способны пропускать влагу. Для увеличения герметичности используется специальная емкость из металла или пластика, которая может устанавливаться в грунт и прочно крепиться в местах соединения со скважиной. Данные стыки обрабатываются герметиком.

В сухой местности, приемлемым вариантом конструкции приямка считается использование бетонных колец для колодца, либо устанавливаются деревянные щиты и заливается железобетонная конструкция. Может еще использоваться кирпичная кладка. Между стенками и грунтом размещается гидроизоляция из полиэтиленовой пленки.

Дно приямка бетонируется или засыпается щебнем. С внутренней стороны стенок устанавливается теплоизоляционный слой, обеспечивающий полноценную работу оборудования в зимнее время. Крышка приямка может быть выполнена из металлического листа, деревянной или пластиковой конструкции.

При ее монтаже необходимо предусмотреть возможность открывания при первой необходимости. Это понадобится для проведения профилактических работ и технического обслуживания. Кроме этого, оголовок должен быть прочным и утепленным. Желательно его закрывать на замок, что обеспечит сохранность оборудования от посторонних лиц.

Применение адаптера

Вторым вариантом – выступает адаптер, являющийся специальным устройством, который подсоединяется к скважине с помощью обсадной трубы. Он превосходно работает при ежедневном отборе воды, и при условии, когда скважиной не пользуются месяцами. При его применении, трубы скважины могут быть металлическими или пластиковыми, однако они должны быть достаточно прочными для выдерживания погружного насоса и всего навесного оборудования.

Адаптер состоит из двух частей, скрепляющихся между собой. Он устанавливается для оберегания наружной части скважины от промерзания. Позволяет проложить отвод воды ниже точки промерзания грунта.

Его основные элементы:

  • резьбовой патрубок, который подключается к скважине ниже точки промерзания и формирует узел для подведения воды к дому;
  • тройник с заглушкой, соединяющий трубу скважины с основной частью адаптера.

Схема подключения адаптера заключается в том, что в процессе движения вода поднимается по водозаборной трубе и через него направляется в дом. В качестве материала для адаптера может быть нержавеющая сталь, латунь или бронза.

Необходимость обустройства скважины

После бурения скважины необходимо ее правильно обустроить. Для этого потребуется подобрать и установить водоснабжающее оборудование. Сама скважина выполняет несколько важных функций.

Скважина — это отличный способ получить чистый источник водоснабжения

Необходимость обустройства:

  1. Можно получить чистый источник водоснабжения. В него не должны проникать любые внешние загрязнения.
  2. Источник и все его составляющие части надежно защищены от замерзания.
  3. Создаются необходимые условия для подключения и эксплуатации оборудования.

Все оборудование можно смонтировать в самом доме или рядом со скважиной, не считая насоса. Но такая установка возможна в случае наличия хорошо отапливаемого отдельного помещения. Установка в доме позволяет иметь маленькое помещение на выходе скважины, что очень удобно для монтажа и обслуживания насоса.

Прокладка трубопровода

На дно скважины необходимо насыпать мелкий гравий (щебень) или крупный песок. Это защитит трубопровод от заиливания. Перед насыпкой днище скважины в обязательном порядке чистится желонкой. Необходимо предварительно приготовить первую трубу, чтобы спустить ее в колодец сразу же после окончания бурения. Таким образом, вы не допустите осыпания стен.

По периметру трубы, на расстоянии приблизительно 29 см от ее низа, необходимо проделать отверстия. За счет них труба будет «собирать» больший объем воды.

Из-за того, что для сооружения скважины лучше всего укладывать трубы длиной в 220-260 см, то чаще всего одного колена не хватает. Трубы большей длины не так удобны в обслуживании и укладке. Друг с другом трубы крепятся «свинчиванием» по резьбе. Первую трубу требуется опустить на так, чтобы она была уперта в дно шурфа. После установки труб можно начинать устройство кессона и монтаж насоса.

Устанавливаем пассивное зимнее утепление на скважину

В зависимости от объема потребляемой воды и конструкции скважины можно выбрать следующие технологии ее зимнего утепления при постоянном использовании.

Строим кессон для скважины

Классическим способом зимнего утепления постоянно действующей скважины является строительство кессона.

Готовые стальные кессоны для утепления скважин

Кессон представляет собой своеобразное строение вокруг той части скважинного столба, которое находится в промерзаемом слое грунта. Материалы строительства кессона могут быть самые разные: от монолитного бетона, до готового изделия из прочного пластика или железа. Также самыми разными могут быть и формы кессона, но наиболее распространенная – это бочка.

Технология строительства кессона

  1. Подберите подходящую пластиковую или металлическую емкость. Можно использовать 200-литровые бочки. Если вы не намереваетесь размещать в кессоне дополнительное гидротехническое оборудование, то таких размеров будет вполне достаточно.

  2. Выкопайте котлован вокруг оголовка скважины. Дно котлована должно находиться ниже уровня промерзания грунта в вашем регионе примерно на 30-40 сантиметров в расчете на особо суровые зимы. Горизонтальные размеры котлована должны превышать размеры бочки примерно на полметра.
  3. На дно котлована насыпьте подушку из песчано-гравийной смеси. 10 сантиметров насыпи будет вполне достаточно.
  4. Прорежьте в бочке отверстия — на дне под оголовок скважины и в боковой стенке под подводящую трубу водопровода.
  5. Опустите бочку на дно котлована, надев ее дно на оголовок скважины.
  6. Смонтируйте внутри бочки соединение подводящей трубы водопровода и оголовка скважины. В принципе, в 200-литровой бочке может разместиться даже поверхностный насос или автоматическое оборудование для водораспределения. На дне бочки-кессона также можно врезать дренажную трубку, которая будет отводить вглубь грунта накапливаемый водяной конденсат.

  7. Вокруг бочки в котловане укладывается слой теплоизоляции. Для ее создания можно использовать материал, не подверженный агрессивному влиянию почвы, например, вспененный полистирол. Можно обернуть бочку с боков слоем минеральной ваты с обязательным последующим обертыванием слоем гидроизоляции.

  8. Бочка-кессон закрывается крышкой с вентиляционной трубой. Верхняя часть бочки также утепляется слоем теплоизоляции.
  9. Производится обратная засыпка котлована. Мини-кессон готов к зимнему использованию.

Такой кессон вполне может обслуживать небольшую скважину водозабора для частного дома.

Утепляем скважину обсадной трубой

Утеплить скважину можно и созданием дополнительной обсадной трубы. При выборе такого варианта у вас не получится разместить в непосредственной близости от оголовка гидротехническое оборудование, но при наличии, например, поверхностного насоса, откачивающего воду из скважины, непосредственно в доме или в отапливаемом помещении этого и не требуется. Действуем по следующей технологии:

  • выкапываем вокруг обсадной трубы скважины котлован до уровня промерзания грунта в вашей местности;
  • оборачиваем обсадную трубу скважины теплоизолирующим материалом, например, минеральной ватой;
  • одеваем сверху на получившуюся конструкцию трубу большего диаметра;
  • производим обратную засыпку ранее выкопанного котлована.

Утепленная труба скважины

Утепляем скважину подручными материалами

Утеплить водоразборную скважину можно любыми подручными материалами. Такой способ можно использовать в регионах с мягким климатом, где температура зимой не опускается ниже 15 градусом. Рассмотрим возможные материалы для утепления.

  1. Опилки. Этот материал можно найти практически на каждом приусадебном участке или позаимствовать у соседей. Опилки пригодны для различных утеплительных работ, в том числе и для оборудования водозаборных скважин.
    Выкопайте вокруг скважины котлован с сечением 0,5-0,6 метра чуть ниже линии промерзания грунта и засыпьте опилки в образовавшуюся полость. В котлован можно засыпать не просто слой опилок, а смешать его с жидкой глиной. При застывании получится одновременно и утепляющий и укрепляющий слой.
  2. Еще проще утеплить пространство вокруг водозаборной скважины аналогичным по сечению слоем соломы и сухих листьев. При естественном разложении этого материала будет выделяться определенное количество тепла. Однако такая смесь недолговечна и уже через пару лет слой утепления вокруг водозаборной скважины придется обновлять.

Этапы работ

Кессон привязан к месторасположению скважины или септика. Поэтому проектирование ведётся под местные условия:

  • анализ состава земли;
  • выявление горизонта подземных вод;
  • уточнение глубины промерзания грунта;
  • учёт габаритов оборудования, располагаемого во внутренней полости кессона;
  • удобство установки и обслуживания водонасосных узлов.

Практическое устройство кессона для скважины из бетонных колец разбито на несколько этапов:

  1. проведение земляных работ:
    • выбор места (привязано к расположению скважины);
  2. прокладка траншей под трубопроводы;
  3. выполнение котлована;
  4. проведение мероприятий по защите от осыпания;
  5. заполнение оставшегося свободного пространства землёй;
  6. монтаж:
    • обустройство дренажа;
  7. изготовление основания;
  8. монтаж колец;
  9. гидроизоляционные и теплоизоляционные мероприятия;
  10. обустройство кессона:
    • установка насосного оборудования;
  11. подключение трубопроводов;
  12. пуско-наладочные операции.
  13. монтаж крышки.

Земляные работы

Рытьё котлована под кессон осуществляется механическими средствами или вручную. Это определяется размерами ямы и составом грунта. Глина и суглинки, горные породы перерабатываются с помощью экскаватора. Лёгкие песчаники, супеси поддаются ручному труду, при условии – глубина не должна превышать двух-трёх метров.

Работы проводятся в весенне-летний период. Лучший вариант – при отсутствии осадков.

Глубина котлована определяется размерами конструкции и уровнем промерзания грунта. На дне ямы выполняется дренаж, – по контуру роется траншея глубиной до 20~40 см, шириной в штык лопаты, засыпается щебнем.

Выполняется основание, – днище из бетона. Напоминает монолитный фундамент. Целесообразно предусмотреть закладные детали из металла для связи с вертикальной конструкцией. Плита устанавливается на подушку из крупнозернистого песка (дресвы).

Гидроизоляция

В отличие от металлической или полимерной продукции, кессон является сборным, – состоит из отдельных деталей. Кроме этого, бетон – гигроскопичное вещество. Вследствие таких факторов требуется проводить гидроизоляцию кессона из бетонных колец:

  • Наружная стенка, швы промазываются гидроизоляционным материалом. Для улучшения сцепления рекомендуется предварительная обработка грунтовкой глубокого проникновения серии «АКВА–стоп». В качестве изоляции целесообразно использовать мастики на битумной основе или расплавленный гудрон.
  • Торцы, перед непосредственной установкой на мест,о обрабатывают силиконовым герметиком. Это вещество может одновременно служить связывающим элементом между смежными деталями. Но, механическая прочность шва на сдвиг будет меньше, нежели цементно-песчаного раствора.
  • Шов, для повышения прочности и герметичности, рекомендуется забандажировать сетчатым материалом (лента «серпянка»).
  • Внутренняя полость кессона пропитывается герметиком серии « АКВА–стоп», обрабатывается «Пенетроном» или подобным гидроизолирующим материалом.

Монтаж

Сборку конструкции осуществляют по мере готовности котлована, трубопровода. Используется грузоподъёмный механизм. При установке кессона из бетонных колец необходимо следить за соосностью смежных деталей.

Последовательность:

На места стыков наносится цементно-песчаный раствор или силиконовый герметик. При наличии закладных металлических деталей производится дополнительная фиксация сваркой. Осуществляются гидроизоляционные работы. Мастику наносят в два-три слоя

Особое внимание – стыку нижней детали и днища. В этом месте давление грунтовых и талых наиболее велико

Верхнее кольцо устанавливают на 10~20 см выше уровня земли

Это предотвратит попадание талых вод и атмосферных осадков. Производится утепление кессона, – материалом серии «Пеноплекс» снаружи или пенопластом внутри. Внешний слой целесообразно обмотать полиэтиленовой плёнкой в три–четыре слоя. Обустройство кессона, – внутрь устанавливается необходимое оборудование, подсоединяются трубопроводы. Проводят пуско-наладочные работы. Монтируется верхняя крышка, устанавливается вентиляция. По периметру, на расстояние до 0,5~1 метр от внешней стенки, сплошным полем укладывается теплоизоляция (пеноплекс), засыпается землёй.

В процессе эксплуатации, особенно в весенне-осенний период, необходимо периодически проверять кессон. При факте поступления внешней воды предпринять меры к устранению.

Монтаж оборудования

Оборудование должно обеспечить стабильность подачи воды. Для бесперебойной подачи существуют различные виды насосов, а для их работы требуется электрическое питание. Наиболее простой вариант обустройства места для оборудования скважины является приямок. Неоспоримое преимущество такой площадки в том, что ее можно сделать из подручных материалов.

По причине того, что в приямок может попасть влага, специалисты рекомендуют такой вид площадки для оборудования как адаптер. Способы обустройства площадок с адаптером подразумевают, что роль кессона играет обсадная колона. Применять способ можно, если обустройство обсадной колоны сделано в одну емкость и обеспечена герметичность труб. Для такого случая трубы обычно выбираются из стали. Пластик не рекомендуется для конструкции адаптера, так как насос закрепляется на водопроводной трубе, а не подвешивается на тросе.

Еще один вариант площадки для обустройства оборудования, упомянутый выше кессон. Это герметичная емкость, которая считается надежной и долговечной. Емкость можно обустроить готовую или сделать ее своими руками. Кессоны бывают пластиковыми или стальными. Пластиковые герметичны, весят немного, просты в монтаже. Стальные варианты герметичны, надежны, но нуждаются в обработке антикоррозийными составами, отличаются более высокой ценой

Оборудование монтируется уже после того, как смонтирована площадка, при этом важно учесть некоторые нюансы

Как подобрать оборудование для подачи воды

Автономное водоснабжение комплектуется следующим набором оборудования:

  1. Насос. Для подачи воды из скважины применяются погружные или поверхностные модели.
  2. Автоматика. Предназначена для управления помпой, что обеспечивает защиту двигателя от перегрузок.
  3. Гидроаккумулятор. Бывает открытым или закрытым. Более удобными считаются закрытые мембранные баки, благодаря которым рабочее давление сохраняется на одном уровне. Для установки емкости открытого типа выбирают самый высокий участок водопровода. Чаще всего это – чердак или потолок последнего этажа. Закрытые накопители не имеют ограничений по месту монтажа.

На процедуру, как оборудовать скважину для воды своими руками, напрямую влияет особенности места размещения оборудования, и конкретные модули, которые будут для этого использоваться.

Сборка и установка металлической конструкции

Традиционный металлический кессон для скважины  – одно из наиболее популярных решений. Объясняется это тем, что такое сооружение достаточно легко собрать самостоятельно. Понадобится лишь достаточное количество металла, толщиной 4-5 мм и сварочный аппарат. Выполняют такие емкости в форме параллелепипеда, куба или цилиндра. Последний вариант наиболее прост в изготовлении. При выборе формы кессона нужно учитывать, что количество сварочных швов напрямую влияет на срок службы конструкции. Чем их меньше, тем, соответственно, меньше потенциально опасных для коррозии участков.

Металлический кессон легко изготовить своими руками, если вы знакомы со сварочными работами

В дне любой по форме емкости обязательно выполняется отверстие для обсадной трубы, несколько большего, чем у нее диаметра. К отверстию приваривается гильза, которая должна легко надеваться на обсадную трубу. В стенки ввариваются ниппеля для водопроводных труб. На верху сооружения должен располагаться люк, через который можно будет спуститься внутрь.

Это все конструктивные особенности кессона. Внутреннюю поверхность емкости обязательно нужно загрунтовать, а наружную – покрыть несколькими слоями битумной мастики для защиты от коррозии.

Монтаж конструкции производится достаточно просто. Кессон устанавливают на бруски над приготовленным котлованом

Гильзу надевают на обсадную трубу и, убрав подпорки, осторожно опускают сооружение вниз. Затем вставший на дно ямы кессон выравнивают по уровню. Через подготовленные ниппели в емкость заводят трубы, устанавливают оборудование

Практика показывает, что верхнюю часть металлического кессона лучше утеплить и поверх металлического люка сделать еще один, утепленный

Через подготовленные ниппели в емкость заводят трубы, устанавливают оборудование. Практика показывает, что верхнюю часть металлического кессона лучше утеплить и поверх металлического люка сделать еще один, утепленный.

Таким образом, самостоятельная установка кессона для скважины вполне возможна. Конечно, это достаточно ответственное и хлопотное дело, но при желании с ним можно справиться. Сделанные своими руками конструкции прослужат много лет, обеспечивая бесперебойный поток воды из скважины на участке.

Что такое обвязка и ее общие требования

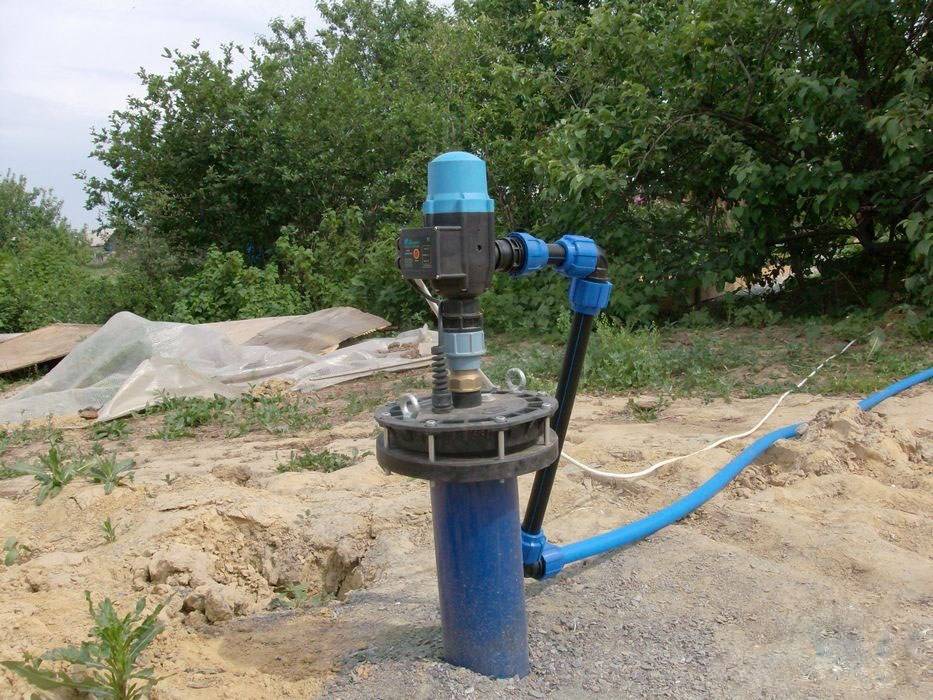

Обвязка – это обустройство скважины, где планируется установка узла автоматики к предварительно проложенным трубам. Именно поэтому есть общие требования, которые необходимо соблюдать. Например, при обвязке скважины необходимо решить для себя то, когда вы будете ей пользоваться.

Можно закопать чуть более метра, но тогда трубы будет необходимо утеплить.

Следует обустроить приямок. Его глубина должна быть не менее 2 м на случай, если узел автоматики будет установлен на улице.

Специалисты рекомендуют устанавливать автоматику в котельной частного дома или дачи, поскольку здесь меньше сырости, значит, реле давления и прочие узлы прослужат дольше. В тёплом и сухом помещении их проще будет обслуживать на случай ремонта.

Необходимо произвести настройку реле давления. Здесь необходимо выставить минимальный и максимальный порог срабатывания реле. При достижении минимального порога реле замыкает контакты, включается насос и закачивает воду в гидроаккумулятор.

При достижении максимального порога реле давления размыкает контакт и насос выключается. Минимальный порог давления устанавливается на полторы атмосферы, максимальный – порядка 3-4 атмосферы. Всё это сугубо индивидуально и опирается на источники потребления воды в доме.

Необходимо выбрать гидроаккумулятор. Здесь упор делается на ёмкость. Помните, что только половина емкости гидроаккумулятора заполнена водой. То есть, если вы берёте гидроаккумулятор на 100 литров, то лишь 50 литров здесь будет воды, всё остальное пространство заполнено сжатым воздухом.

Как правильно выбрать объем гидроаккумулятора для скважины:

Кессон и его установка

Кессоны

Отметим сразу, что кессон монтируется не во всех случаях. Если поблизости есть отапливаемое помещение, в котором можно поместить все оборудование, то от установки этой емкости можно отказаться. Это позволит сэкономить средства и время, затраченные на рытье котлована и монтаж кессона.

Схема устройства кессона

Но чаще всего установка защитной емкости для скважины является обязательным мероприятием.

Для начала нужно приобрести сам кессон, который может быть округлого или прямоугольного сечения и изготовлен из различных материалов.

Пластиковый кессон очень удобен для самостоятельного монтажа благодаря небольшому весу. К плюсам относится долговечность, герметичность и неплохие теплоизолирующие свойства. Но в связи с небольшой массой кессон под действием грунтовых вод может всплыть. С этим помогает бороться бетон: на дне котлована сооружают бетонное основание, к которому крепится резервуар. В продаже есть готовые емкости, а можно сделать их из пластиковой трубы большого диаметра самостоятельно.
Пластиковый кессон

Очень популярны кессоны металлические. Их можно изготовить из листов стали толщиной в 0,4 см

Листы нужно будет сварить друг с другом.
Металлический кессон
Обратите внимание! После сварки обязательно обработайте полученный короб изнутри и снаружи антикоррозийной жидкостью. .

Ранее кессон делали в основном из железобетонных колец

Но обустройство его из этого материала было делом хлопотным и требующим участия грузоподъемной техники. Кроме того, столбы кессона склоны проваливаться и деформироваться под собственным весом. Зато такой резервуар долговечный.

Какой бы вы ни выбрали кессон, принцип монтажа его одинаков. Так как в последнее время все чаще применяют пластиковые емкости, опишем монтаж именно их.

Монтаж кессона

Шаг 1. Для любого кессона в первую очередь роют котлован, от стенок которого до емкости должно быть порядка 0,3 м. Глубина ямы должна быть такой, чтобы горловина установленного кессона возвышалась над поверхностью земли минимум на 10 см. Это защитит резервуар от попадания в него талых вод.

Котлован для кессона

Шаг 2. Если хотя бы в некоторые сезоны грунтовые воды поднимаются высоко, то они могут вытолкнуть емкость. Поэтому вокруг обсадной трубы скважины заливают на дно котлована ровное бетонное основание толщиной в 15 см.

Шаг 3. В дне кессона вырезают отверстие для входа обсадной трубы скважины. Если в резервуаре планируется разместить оборудование, включая гидроаккумулятор, то отверстие для скважины лучше сместить к одной из стенок емкости. Подготавливают отверстия для выходной трубы.

Шаг 4. Отпускают кессон на дно, следя за тем, чтобы отверстие в емкости было нанизано на обсадную трубу. Для этого можно над котлованом положить брусья, а на них установить резервуар. Постепенно раздвигая опоры, медленно отпускают емкость, совмещая ее с трубой.

Отпускают кессон на дно

Отпускают кессон на дно

Шаг 5. Ровно устанавливают кессон в котловане по монтажному уровню.

Шаг 6. Обсадную трубу подрезают, подводят в емкость выходные трубы. Места соединения емкости со всем трубами герметизируют специальными оголовками.

Электрические кабели, прокладка от здания к кессону

Обратите внимание! Если устанавливают металлический резервуар, то все места соединения входящих и выходящий труб с резервуаром сваривают. Шаг 7

Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку

Шаг 7. Производят обратную засыпку резервуара. В плотном грунте для предотвращения деформации емкости вокруг кессона можно залить бетонную стяжку.

Обратная засыпка кессона

Обратная засыпка кессона

Утепляем горловину, и подводим внешнюю трубу полива

Установка кессона закончена. Теперь можно монтировать в него и скважину необходимое оборудование.

Оборудование в кессоне

Зачем используют кессон?

Установка герметичной камеры предполагает обустройство устья (залегание кессона в земле обеспечивает защиту устья от промерзания) скважины. Поэтому организовывается над выработкой водозабора. На приусадебных участках, которые расположены на подтапливаемых территориях или в низине, установка кессона на скважину особенно необходима. Его габариты должны предоставлять свободный доступ к оборудованию, иначе с его установкой и подключением, а также последующим обслуживанием неизбежно возникнут трудности.

Теоретически выполнить обустройство скважины с кессоном несложно своими руками, но привлечение специалистов существенно сократит расходы на ремонт и число эксплуатационных проблем в будущем. Ошибки при самостоятельном монтаже приведут к быстрому выходу из строя оборудования (слабая защита от обводненной среды), заболачиванию устья и его замерзанию. Чтобы исключить проблемы, разумнее доверить монтаж кессона для скважины под ключ специалистам. Они осуществят обустройство, придерживаясь норм и технологии. Дадут гарантии.

Герметичные бункеры имеют цилиндрическую, прямоугольную, квадрантную форму. Их высота колеблется в рамках 1.7-2.5 м, а ширина составляет 0.8-1.5 м. Выходящий наружу торец бака дополняется люком. При грамотном монтаже он выступает над поверхностью земли. Подбирая кессон для скважины, цена которого зависит от материала производства и производителя, учитывают особенности грунта, методы обслуживания оборудования, глубину залегания грунтовых вод и прочие нюансы.

Используют следующие виды кессонов:

Бетонные.

Их достоинство — низкая стоимость. Можно покупать готовый резервуар, а можно залить монолит самостоятельно. Но чаще сооружают кирпичный резервуар. Если принято решение выполнять работы без привлечения специалистов, тогда разумнее заранее разобраться, как сделать кессон для скважины из бетона или кирпича. Такие конструкции долговечны и устойчивы к условиям эксплуатации. Но оба они отличаются слабой собственной изоляцией (отличная гидроизоляция — основное назначение кессона). Поэтому потребуется вложить немало средств и усилий для улучшения гидроизоляционных способностей резервуара.

Пластиковые.

Продаются уже полностью укомплектованными с лестницами и отводами. Имеют высокую стоимость при неограниченном сроке службы. Они легки и просты в транспортировке. Не нуждаются в специальном обслуживании. Но требуют строгого соблюдения технологии установки — анкерение емкости, обсыпка песчано-цементной смесью. Некорректный монтаж пластикового кессона для скважины может привести к протеканию зажимных муфт, увечью поверхности.

Металлические.

Относительно невысокая стоимость оборудования при ограниченном сроке службы — процессы ржавления со временем разрушают стенки кессона, нарушая гидроизоляцию. Но в то же время ремонт при повреждениях обойдется недорого. Несложной будет и установка металлического кессона для скважины, который можно снабдить дополнительными герметичными отводами. Резервуары из металла прочные и надежно привариваются к устью скважины, что исключает протечки.

Считается, что лучшие кессоны для скважин, пробуренных в низинах, — пластиковые модели. Они устойчивые к агрессивным условиям эксплуатации, экологически безопасны, не разлагаются в грунте и не требуют серьезных вложений в изоляцию. В остальных случаях выбирают металлические резервуары.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство – оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

  • фланца;
  • крышки;
  • карабина;
  • манжет;
  • крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Схема подключения и обвязка гидроаккумулятора

Предположим, что обвязка гидроаккумулятора будет выполнена в котельной частного дома. То есть, у нас пришёл шланг от одной из частей адаптера. Здесь мы устанавливаем вводной кран, предварительно установив переход с пластика на металл. Все соединения, особенно резьбовые, должны быть герметизированы путем использования специальной сантехнической пасты и льна.

Поверх крана устанавливаем штуцер на 5 выводов. Далее к одной из частей штуцера без заужения диаметра трубы производят монтаж гидроаккумулятора. Он одновременно будет получать воду и, после того как насос отключился, будет отдавать воду обратно в контур. Так как на насосе стоит обратный клапан, вода не будет уходить под землю.

К другому выводу штуцера подключают реле давления. Это устройство будет включать и отключать насос. Также сюда подключают манометр, позволяющий визуально контролировать давление внутри замкнутого контура. К оставшемуся выводу подключают рабочий контур частного дома, где зачастую выбирается последовательная схема соединения. На каждой из отводов необходимо установить кран, что позволит отключить крыло на случай ремонта.

Схема водоснабжения частного дома из скважины

Предположим, что скважина уже есть. Из неё выведен шланг, насос для откачки воды опущен и провод от насоса вставляется в электрическую розетку. Как только мы вставили питающий кабель, включается насос и вода подаётся из шланга. Теперь, чтобы пользоваться водой автоматически, необходимо выполнить обвязку.

Схема обвязки скважины на воду состоит из следующих основных узлов:

  1. Шланг соответствующего диаметра. Его задачей является передача воды от насоса к гидроаккумулятору. Диаметр шланга занижать нельзя, поскольку это может привести к прорыву трубы. Соответственно, чем дальше скважина находится от дома, тем мощнее должен быть насос.Под мощностью в данном случае понимается не только объем перекачиваемой жидкости в минуту, но и расстояние, на котором насос способен сохранить рабочее давление. То есть, выбирая оборудование, следует учитывать расстояние не только от точки забора воды и до выхода шланга из земли, но и от приямка до котельной вашего дома.
  2. Гидроаккумулятор. Это самый основной узел. В его задачу входит накопление воды с целью снижения количества включений насоса. Перед гидроаккумулятором установлен пятивыводной штуцер, к которому подключается подводящий шланг, сам гидроаккумулятор, реле давления, манометр и основной отвод воды в дом. Соответственно, отводящий шланг от 5-выводного штуцера может приводить в коллектор, который в дальнейшем будет распределять воду по дому, либо в последовательную схему включения.
  3. Реле давления. Это один из основных узлов автоматики. Этот узел будет размыкать и замыкать силовой контакт, который подает напряжение на устройство. Это позволит регулировать минимальный и максимальный порог давления воды в контуре.
  4. Схема обвязки скважины включает в себя различные фитинги, переходы, краны, муфты и другие узлы. Всё это рассчитывается на этапе проектирования.
Оцените статью
