Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообмена

Европейские и американские нормы воздухообмена

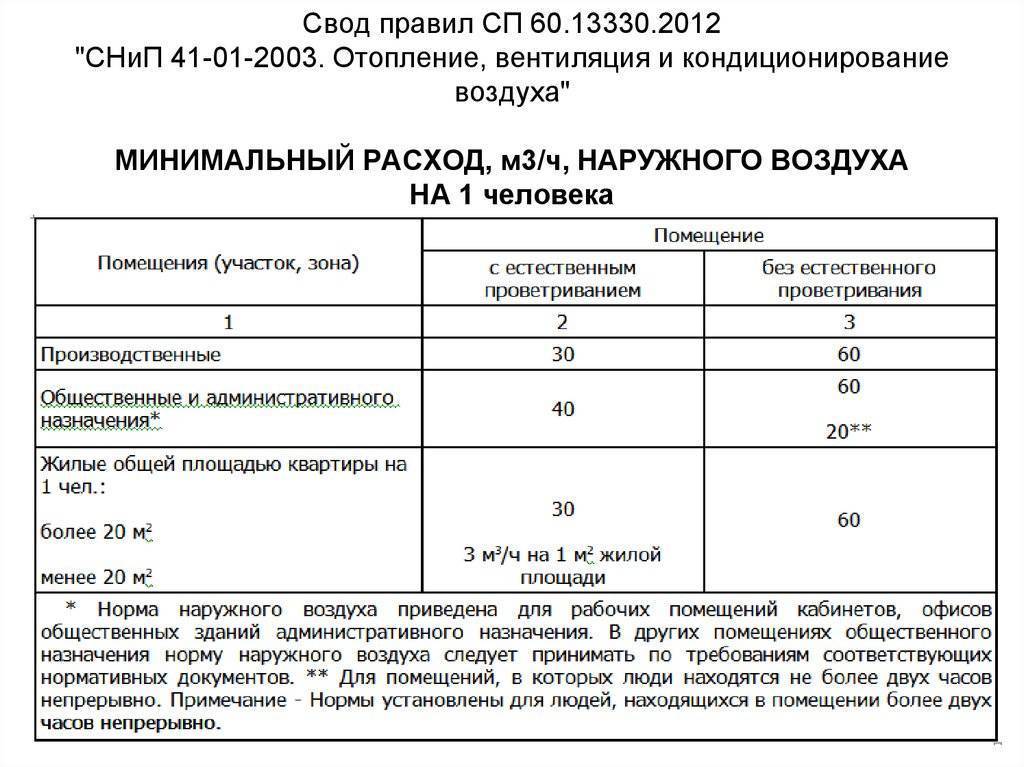

На некоторых объектах возникает курьезная ситуация, когда заказчик ради улучшения вентиляции просит провести расчёт вентиляции, используя европейские и американские нормы воздухообмена. На самом деле российские требования жёстче зарубежных. Нормы воздухообмена некоторых стран предписывают подавать гораздо меньше свежего воздуха на одного человека — вплоть до 15 м3/ч, что в 4 раза ниже российских требований, и соответствует заметно менее комфортным параметрам микроклимата.

Кроме того, встречаются случаи бездумного перевода на русский язык европейских и американских норм по строительству и устройству инженерных систем с последующим возведением их в ранг российских государственных стандартов. Безусловно, у зарубежных коллег есть чему поучиться, и имеет смысл перенять некоторый опыт. Но копирование норм без оглядки на климатические особенности нашей страны, разницу в архитектуре и другие факторы несёт в себе больше риска, чем пользы.

Разновидности вентиляционных систем

Вентиляция для помещений с газовым нагревательным оборудованием как и для прочих объектов бывает двух видов: естественная и принудительная. Устройство естественной и монтаж принудительной вентиляции разрешен и регламентирован действующими нормативными актами.

Естественная вентиляция котельных

Естественная вентиляция обеспечивает проветривание помещения с помощью разноформатных труб и заранее проделанных отверстий в стенах, потолке или на полу. Фактически естественная вентиляция работает благодаря перепадам давления.

Она допускает конструирование вертикальных и горизонтальных колен. В соответствие с требованиями СНиПов в системе могут быть горизонтальные участки длиной до 8 м, но лучше делать их длиной не более 2 м. При этом разрешено проектирование не более трех.

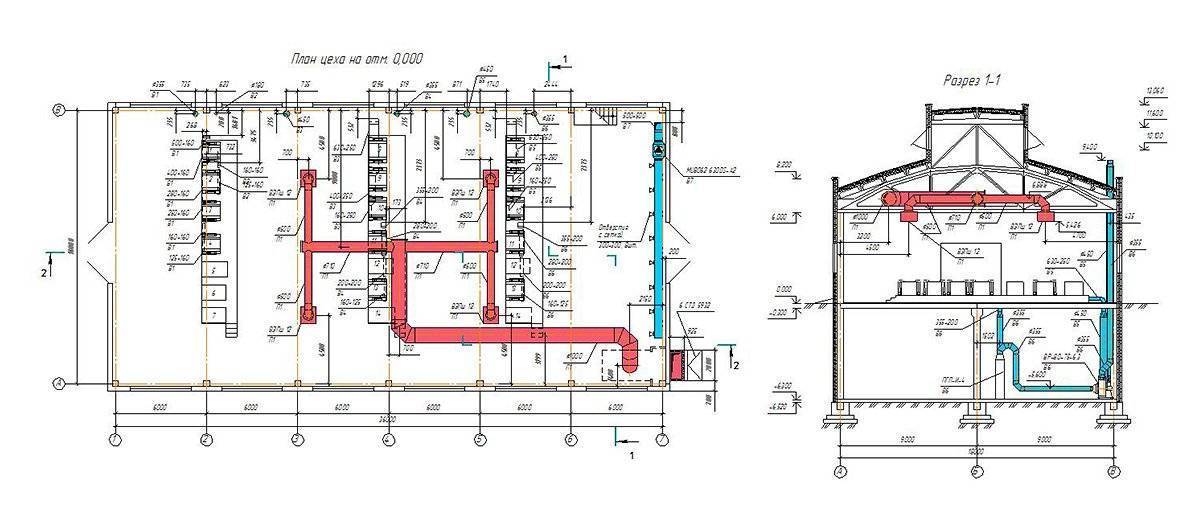

Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообменаКонструирование больших горизонтальных участков вытяжной системы не является грубым нарушением, но скорость течения воздуха по ним достаточно мала, что затрудняет нормальную вентиляцию

Чаще всего вытяжные отверстия размещаются над котлом. Естественная вентиляция не предусматривает использование специальной нагнетающе-вытяжной аппаратуры.

Расчет воздухообмена для естественной вентиляции в котельной с газовым котлом производится достаточно просто: нужно прибавить 5 градусов для температур внешнего воздуха и 18 градусов – для внутреннего. Проверка работы вентиляции проводится при условии наличия указанной разницы температур.

При приемке естественной вытяжной системы производятся расчеты, позволяющие определить, будет ли она работать летом. Если нет, то придется проектировать принудительную вентиляцию, т.к. по нормативам вытяжка должна функционировать круглогодично.

Система принудительной вентиляции

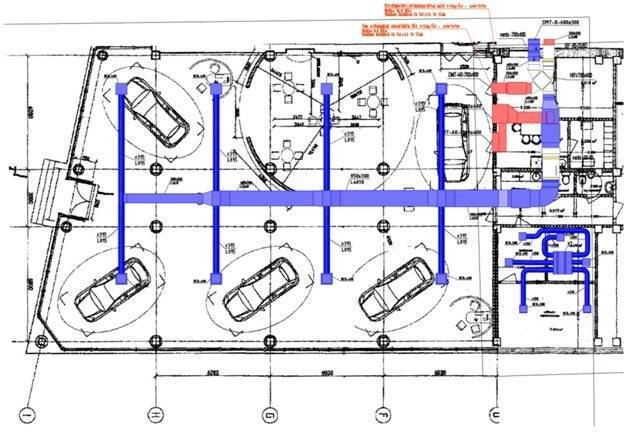

Принудительная (искусственная) вентиляция представляет собой целую автоматизированную систему с вытяжным каналом и установкой вентиляторов и кондиционеров.

Мощность этой инженерной конструкции можно регулировать с помощью программ или механизмов (в зависимости от характеристик оборудования). Причем лучше спроектировать систему автоматического контроля, которая будет запускаться при включении котла и выключаться, когда топливо полностью прогорит.

Однако она полностью зависит от электроснабжения. При монтаже искусственной вытяжки рекомендуется устанавливать дополнительный генератор. Если есть такая возможность, лучше использовать комбинированную вытяжную систему, в которой автоматизированные устройства запускаются только тогда, когда естественная вентиляция не может справиться с воздухообменом.

Диаметр проточного отверстия в системах вентиляции

По стандартам естественная и искусственная вентиляции отличаются диаметром продушины (по-другому она называется приточным отверстием) для обеспечения нормальной тяги и нормативной скорости движения воздуха в вентканалах. Хотя диаметр также можно рассчитывать исходя из кубатуры помещения.

Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообменаПри выборе труб определенного диаметра для вентиляционных систем нужно учитывать эффект от решеток и информацию по расходу газа, которая указывается в паспорте газового оборудования

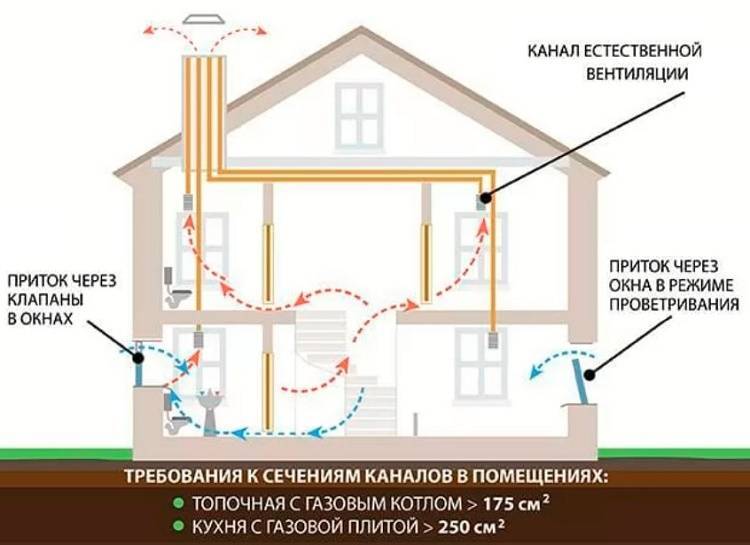

Для вентиляции естественного типа значение должно быть таким: 30 см2 площади сечения приточного отверстия на 1 кВт мощности газового котла. Для принудительной вентиляции газовой котельной по нормам площадь сечения может быть меньше – 8 см2.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Гигиенические обоснования в СанПиН 2.1.2.2645

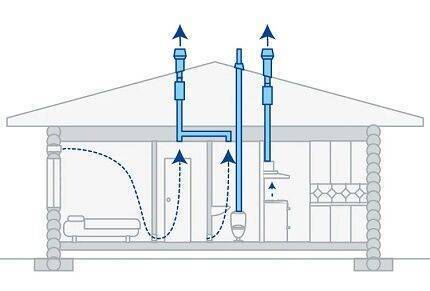

Сборник диктует гигиенические требования к вентиляционному устройству дома, внутреннему климату, состоянию воздуха. В соответствии с его нормами не допускается выход загрязненной смеси из кухонь и санузлов в общем вентканале с жилыми комнатами.

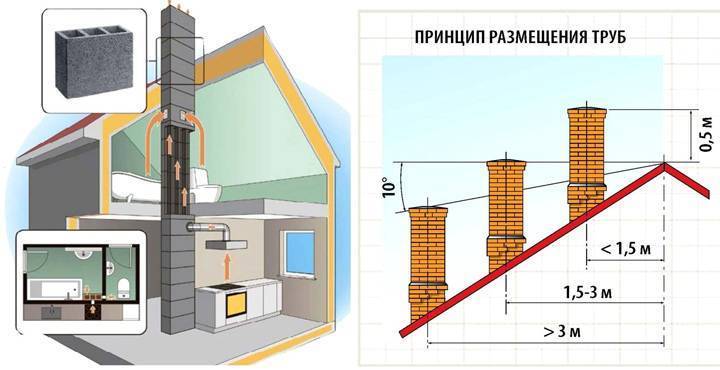

Шахты вытяжной вентиляции возвышаются над коньком кровли или плоской крышей на высоту не менее 1 метра.

Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообменаВысота вентиляционных стояков, возвышающихся над кровлей определяется по расстоянию между ними и коньковым ребром. Если оно меньше 1,5 м, то канал должен быть выведен не меньше чем на 0,5 м над коньком

Перечислены допустимые нормы температуры, относительной влажности, быстроты передвижения воздуха в помещениях дома в холодный и теплый сезоны года.

Назначение вентиляции

Вентиляция котельной состоит из двух функциональных подсистем: приток атмосферного воздуха и отвод уходящих газов от отопительного котла.

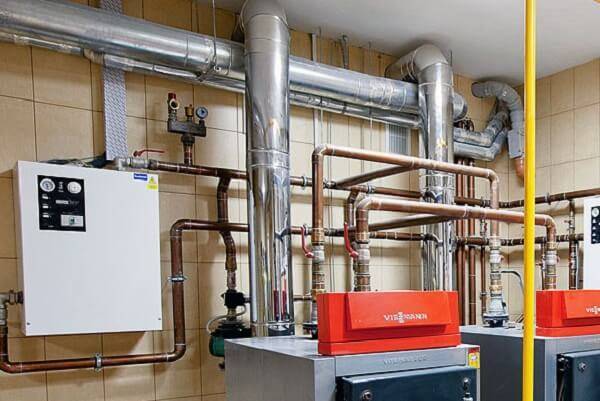

Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообменаРасчет и монтаж вытяжки-ответственный процесс. Источник фото: th360.ru

Назначение системы дымоотвода:

  1. Подача кислорода в составе воздуха в необходимом количестве для полного сжигания топлива. Дефицит кислорода уменьшает эффективность работы котельной установки из-за потерь, вызванных неполным сгоранием топлива. Кроме того несгоревшие частицы топлива проходят по газовому тракту котла и дымоотводящих каналов, вызывают преждевременный износ поверхностей оборудования, заносят сажей дымоходы и загрязняют окружающую среду.
  2. Вывод вредных дымовых газов, образовавшиеся в результате процесса горения. При несоблюдении технологических правил эксплуатации котельного оборудования в части топочных режимов, угарный газ попадает в помещение с образованием опасной концентрации вредных веществ в воздухе, что является угрозой для здоровья окружающих.
  3. Выполняет функции вытяжки газового котла в частном доме при аварийных утечках дымовых газов или природного газа в топочную. Такая ситуация возможна в случае нарушения целостности газопровода, отрыва газового пламени от горелки, а также при падении разрежения в топке.

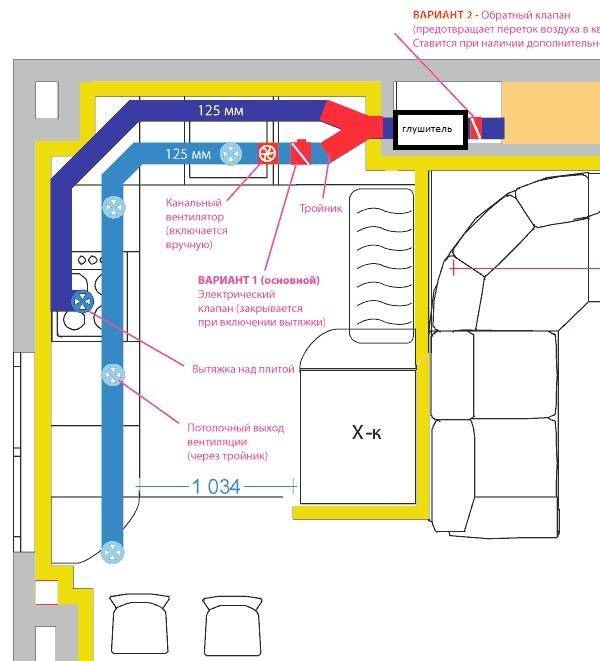

Требования к монтажу вытяжки

Установленная вытяжка и вентиляция на кухне должна отвечать следующим ключевым правилам:

  1. мастера четко выполняют все требования паспортов оборудования;
  2. горизонтальность вытяжки устанавливают по уровню;
  3. для трассы подключения выбирают воздухопроводы одного диаметра;
  4. в процессе работы минимизируют количество сужений, существенно повышающих уровень шума;
  5. не допускают повороты с углом большим девяносто градусов;
  6. количество поворотов должно быть наименьшим;
  7. разрешено максимум три поворота при разводке воздуховодов;
  8. при длине трассы более трех метров необходимо наличие второго вытяжного вентилятора;
  9. в процессе эксплуатации трассу прочищают пару раз за год.

Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообмена

 Подбор материала воздухопровода

В качестве материала трассы часто используются гибкие воздуховоды на основе фольги алюминиевой. Они упрощают монтаж и благодаря возможности поворота позволяют отказаться от применения колен и переходников. Крепление к вытяжке производят хомутами, а к выходу решеткой.

Важно при установке максимально растянуть такой воздухопровод, чтобы избежать повышенной шумности. Он также требует частых креплений при монтаже. Вид такой трассы не украшает дизайн кухни и ее желательно закрывать коробами из пластика

При значительной длине гофрированные воздухопроводы издают существенный шум

Вид такой трассы не украшает дизайн кухни и ее желательно закрывать коробами из пластика. При значительной длине гофрированные воздухопроводы издают существенный шум.

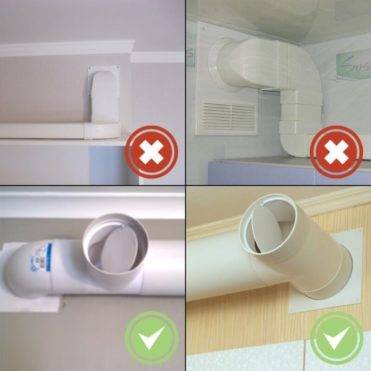

Предпочтительным является использование пластиковых ПВХ воздухопроводов. К их преимуществам относят:

  • красивый внешний вид, позволяющий отказаться от наружных коробов;
  • возможность максимально быстро и легко осуществить монтаж кухонной вытяжки с вентиляцией;
  • невысокую стоимость;
  • сниженное сопротивление;
  • малый шум при работе сети;
  • наличие серийно выпускаемых колен, переходников, адаптеров;
  • небольшой вес;
  • удобство обслуживания.

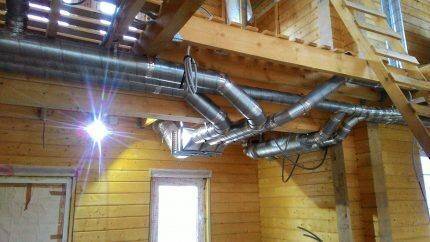

Надежными, красивыми, долговечными являются нержавеющие воздухопроводы. Однако их длину сложно подгонять, и они имеют высокую стоимость.

Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообмена

Как проверить вентиляцию газового котла в частном доме?

Для проверки работы системы необходимо открыть окно или входную дверь, взять в руки обычную бумажную салфетку и поднести ее к отверстию вентиляционной шахты. Если салфетка плохо прижимается к отверстию, то это означает, что вентиляционная система работает плохо. Чаще всего это происходит из-за засорения канала или неправильно обустроенной вентиляционной системы.

Чтобы рассчитать производительность вентиляционной системы, вычисляют площадь дома, умножают полученный результат на 5 и добавляют 20%. Полученная величина является рекомендуемой производительностью вентилятора, который следует установить в частном доме.

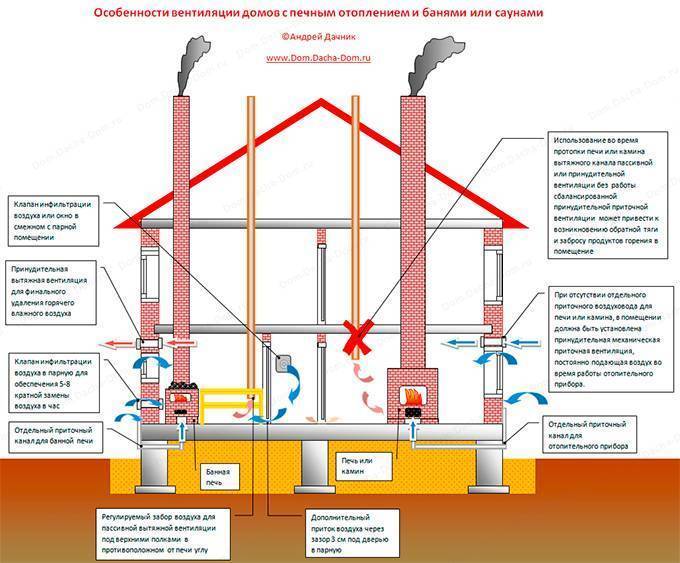

8.2 Вентиляция с естественным побуждением

8.2.1. В доме, оборудованном системой вентиляции с естественным побуждением, поступление приточного воздуха предусматривается через регулируемые открывающиеся элементы окна (фрамуги, форточки или щели) или встроенные в наружные стены клапаны, которые должны располагаться на высоте не менее 1,5 м от пола, а удаление воздуха из помещений — через вентиляционные каналы во внутренних стенах дома. Вытяжные отверстия этих каналов должны располагаться под потолком помещений.
8.2.2. В жилых комнатах дома вытяжные отверстия вентиляционных каналов могут не предусматриваться. В таком случае вентиляция этих помещений должна обеспечиваться через вытяжные отверстия в кухнях, ванных и в туалетах.
8.2.3. Вентиляция встроенных помещений общественного назначения должна быть отдельной от жилых помещений.

Как организовать приток воздуха

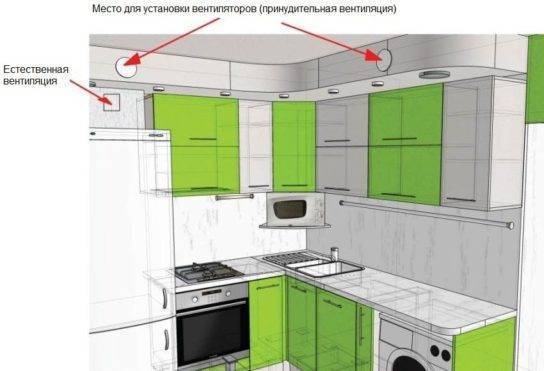

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

  • Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
  • Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
  • Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.

Почему правила ужесточили

Нормативы пользования вентиляционными вытяжками, установленными над газовыми плитами, прописаны в СНиП 2.04.05-91 (вентиляция, отопление, кондиционирование), 2.08.01-89. Для определения нарушений сотрудники контролирующих организаций опираются на Технический регламент о требованиях пожарной безопасности № 123-ФЗ от 22.07.2008.

Регламентирующие порядок документы приняты в 2003 году, сегодня их рассматривают с поправками. Обновленные требования относятся только к оборудованию (вытяжкам) с принудительной циркуляцией, которое установлено над газовыми плитами. Плит с электропитанием и вытяжек с естественной циркуляцией ужесточения не касаются.

 Загрузка …

Системы отопления

Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообмена
6.3.1. В отапливаемых помещениях должна поддерживаться нормируемая температура воздуха.

6.3.2. В зданиях, где отсутствует система отопления допускается использовать локальное отопление на рабочих местах и ремонте оборудования.

6.3.3. Лестничные пролеты можно не отапливать в случаях, предусмотренных положением СНиП.

6.3.4

Отопление проектируется с учетом равномерного нагревания и, принимая во внимание расходы тепла на нагревание воздуха, материалов, оборудования и прочего. За единицу принимают тепловой поток 10 Вт на 1 кв. м

м.

В параграфе 6.4 рассмотрены все требования к трубопроводам отопления, где их можно проложить, где нельзя, регламентируют способы прокладки, закладывают в проект срок службы. Указывают допустимые нормы погрешности уклонов прокладываемых труб воды, пара и конденсата при различных условиях направления движения пара и скорости воды.

В параграфе 6.5 рассматривается все, что касается отопительных приборов и арматуры, какие радиаторы можно устанавливать, схемы подключения, места расположения, расстояние от стен.

Параграф 6.6 рассматривает все вопросы, связанные с печным отоплением: в каких зданиях оно допускается, какие требования к печам, температуре их поверхностей, сечениям и высоте дымовых труб.

Требования к установке: все по закону

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

  • наличие прочного фундамента и бетонированного пола;
  • проложенные коммуникации – водопровод, канализацию, трубы отопления;
  • утепление стен и газоотвода для предотвращения замерзания в холодный период;
  • площадь – не менее 15 м³;
  • высоту потолков – 2,2 м и выше;
  • обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

  • вывод газов и подача воздуха осуществляются через отдельные каналы;
  • размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
  • котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
  • если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

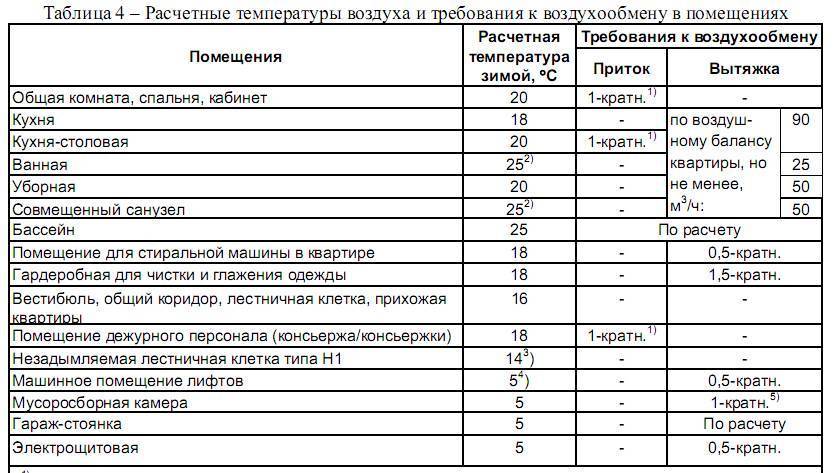

Требования к воздухообмену в МГСН 3.01- 01

Конкретизируют общероссийские стандарты на возведение жилых зданий и частично их повторяют.

По кратности воздухообмена увеличивается норма вытяжки из кухонь с газовым оборудованием в зависимости от числа газовых конфорок:

  • 2 шт. – не менее 60 куб.м/час;
  • 3 штуки – не менее 75 куб.м/час;
  • 4 штуки – не менее 90 куб.м/час.

Тренажерный зал в рабочем режиме – 80 куб.м/час, нерабочем – 16 куб.м/час;

Для встраиваемых объектов делают автономную систему вентилирования. При наличии теплого чердачного пространства вытяжная шахта предусматривается высотой не менее 4,5 метров от поверхности плит, перекрывающих верхний этаж.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Какие должны быть двери в котельной

Если это отдельное помещение в жилом доме, то двери ведущие из топочной должны быть огнеупорными. Это значит, что они должны сдерживать огонь на протяжении 15 минут. Под эти требования подходят только сделанные из металла

Фабричные или самодельные — не столь важно, лишь бы по параметрам подходили

Если же в топочной сделан выход на улицу, тут должны стоять неукрепленные двери. Причем в СНиПе написано «слабо укрепленные». Это необходимо для того чтобы при взрыве коробку просто выдавило взрывной волной. Тогда энергия взрыва будет направлена на улицу, а не на стены дома. Второй плюс легко «выносимых» дверей — газ сможет свободно выходить.

Двери в котельную продаются сразу с решеткой в нижней части

Часто в проекте ставят дополнительное требование — наличие в нижней части двери забранного решеткой отверстия. Оно необходимо для обеспечения притока воздуха в помещение.

Какие условия ставятся к вентиляции

Требования к вентиляции комнат, в которых находится газовая колонка, или кухни, в которой часто включена газовая плита, похожи между собой.

Вентиляция в домах с газовыми плитами: правила и нормативы в организации стабильного воздухообмена

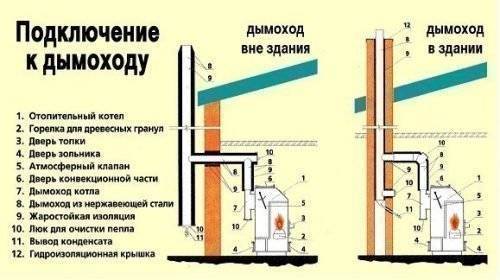

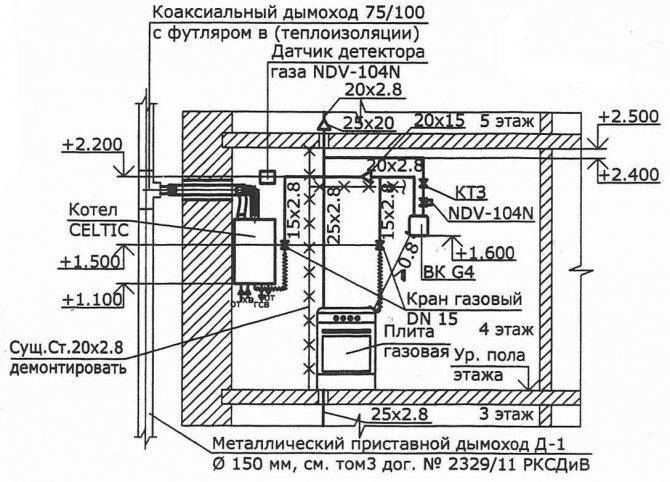

Условная схема подключения к дымоходу

к одному дымоходу можно подключить не больше двух газовых колонок независимо от их дальности размещения; вытяжка для газового котла обязательно должна быть герметично зафиксирована: даже небольшая утечка газа может нанести урон жизни жильцов; все комплектующие системы должны быть термоизолированы, чтобы избежать риска возгорания; места, в которых соединяются дымоходы, следует обработать герметичным средством, устойчивым к высокому температурному режиму; важно, чтобы химические вещества выходили в дымоход на дистанции от 50 см для каждого уровня

Следует обратить внимание, что для обустройства вентиляции комнаты с газовым котлом с открытой камерой сгорания, имеются свои особенности:

  • в комнату с оборудованием следует установить вентиляционный дымоход, задачей которого является вывод угарного газа из помещения;
  • монтируется вентиляция по приточному типу, чтобы обеспечивать доступ свежего О2 в котельную.

Обустройство двухконтурного котла также требует наличие вентиляционной системы

Такие меры предосторожности позволят защитить газовый агрегат от возможных неполадок
