Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Подсоединение блоков

После того как будут установлены и тщательно закреплены внутренний и наружный модули, их надо между собой правильно соединить. Между блоками будут проложены:

  • электрические провода;
  • медные магистрали (в теплоизоляции);
  • дренажная трубка.

Нужно тщательно измерить длину фактически получившейся трассы, отрезать кабель и трубки. Электрический кабель отрезаем с некоторым запасом. Вполне достаточно 25-35 см. Для трубки предусматриваем запас около 1 метра.

Оконечные гайки на медные трубки лучше установить в помещении перед тем, как укладывать их в магистраль. Для этого нам понадобятся специальные инструменты: риммер и развальцовка.

С помощью риммера аккуратно снимите заусенцы с внутренней и наружной кромки трубки

Особенно важно, чтобы внутренний край был очень ровным.
Наденьте оконечную гайку.
Закрепите трубку в вальцовке так, чтобы край выступал над губками вальцовки на 1.5-2 мм. Зажмите трубку так плотно, чтобы она не сдвинулась и ни в коем случае не начала сжиматься.
Подведя конус к срезу трубки, плавными движениями начните вдавливать его в трубку

Постепенно усилие будет нарастать.
Закрутите конус настолько, насколько получится. При этом может потребоваться приложить значительное усилие.
Разобрав инструмент, проверьте качество получившегося «воротничка». Правильно выполненная воронка имеет аккуратные края без трещин и зазубрин. Блестящая кайма конуса воронки должна иметь одинаковую ширину.

Правильная обрезка и аккуратная вальцовка требует сноровки и навыков. По неопытности можно испортить концы, поэтому обязательно потренируйтесь на обрезках трубочек.

Теперь можно уложить трубки в магистраль. Предварительно на трубки надевается теплоизоляция и закрепляется скотчем. При укладке медных магистралей соблюдайте следующие правила:

  • изгибы должны быть плавными;
  • радиус изгиба – не менее 10 см;
  • нельзя несколько раз изгибать и снова выпрямлять трубку;
  • если разница в высоте установки блоков превышает 5 м, в нижней части трубки следует свернуть в кольцо. В нем будет улавливаться масло.

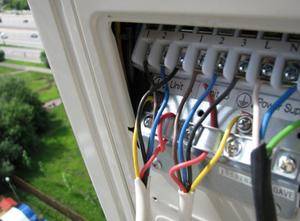

В комплект сплит-системы входит схема электрических соединений. Правильно соединить нужные контакты поможет то, что каждая жила кабеля имеет свой цвет. Учтите, что цвет жил вашего провода может не совпадать с тем цветом, который указан на схеме. Главное, чтобы контакты внутреннего и внешнего модулей были соединены в правильном порядке.

Дренажная трубка прокладывается так, чтобы был обеспечен небольшой постоянный уклон наружу. С внешней стороны свободный конец дренажной трубки крепится к стене с помощью хомутиков так, чтобы он не болтался, а капающий конденсат не попадал непосредственно на стену.

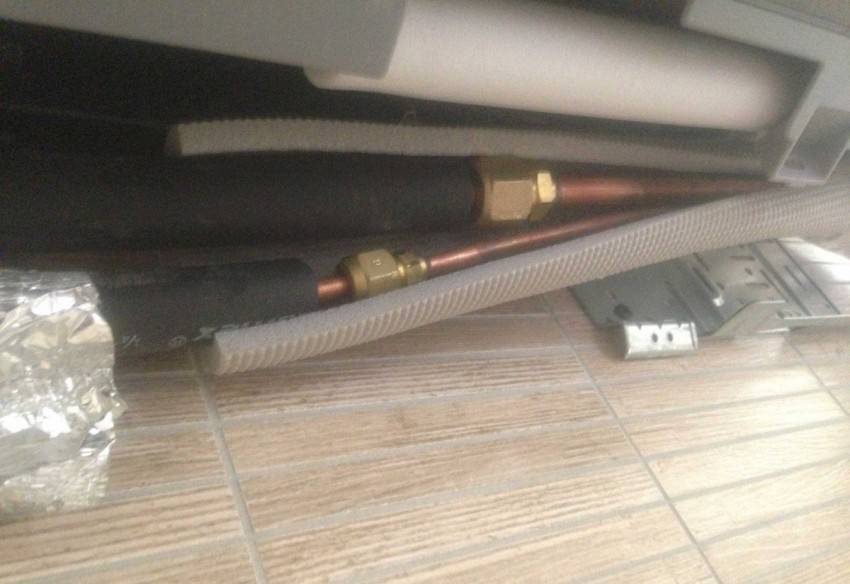

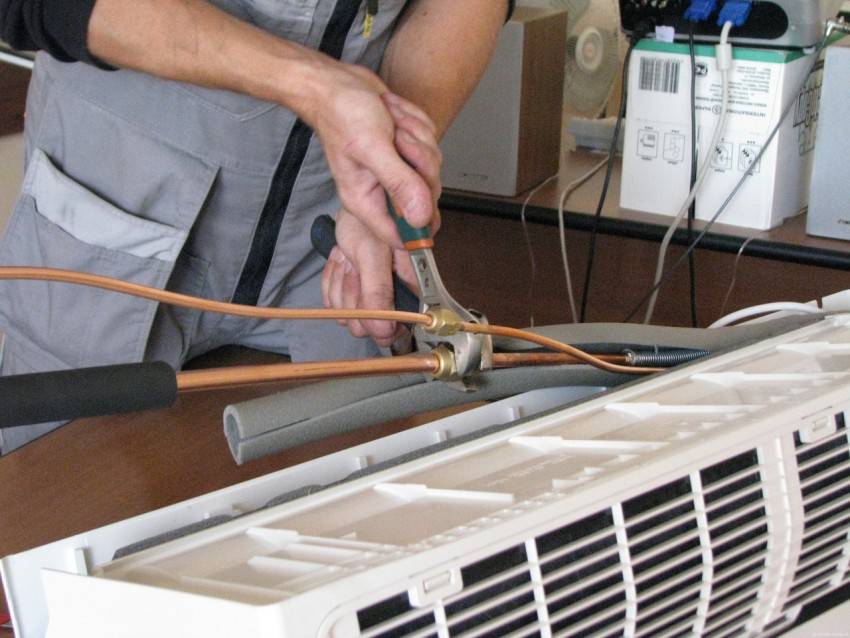

Медные трубки магистралей к внутреннему и наружному блокам также подключаются по схеме. Оконечные гайки надо закручивать с усилием 5-7 кг*м. Тогда медь трубки хорошо обожмется и затечет в малейшие неровности ниппеля. Это обеспечит полную герметичность соединения.

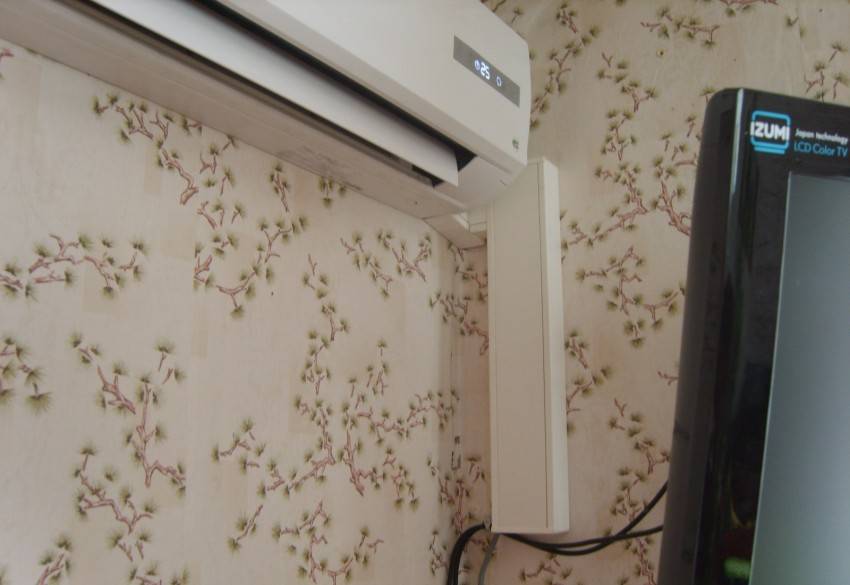

№Как правильно вписать кондиционер в интерьер?

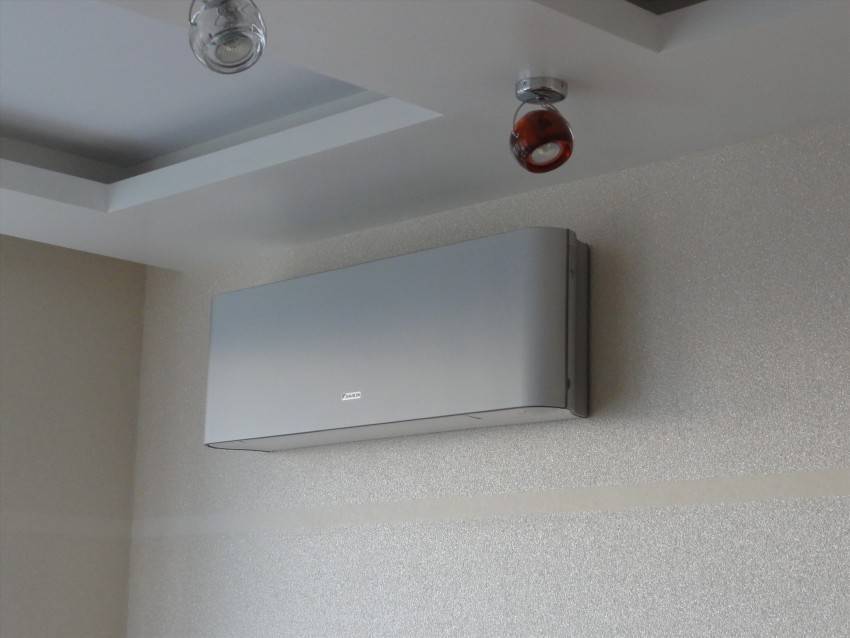

Выбрать наиболее походящее место для кондиционера это, как оказалось, — только полдела

Важно еще, чтобы блок не сильно выделялся, а лучше – органично вписывался в интерьер. Спрятать прибор за декоративной панелью или ширмой по описанным выше причинам нельзя, но есть несколько способов максимально органично вписать кондиционер в пространство комнаты:

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройкеМонтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

  • спрятать блок среди других предметов подобной формы. Отличный вариант – растворить его среди настенных полок. Более того, под блок можно даже выделить собственную декоративную полку, которая будет располагаться ниже самого прибора, но при этом повторять его форму;
  • расположить кондиционер над окном, если высота потолков это позволяет. Окно – это элемент, который привлекает максимум внимания, поэтому кондиционер на его фоне можно даже не заметить. Если в комнате два окна, то блок можно разместить в простенке между ними, дополнительно отвлекая взгляд эффектными шторами;
  • выбрать блок кондиционера в цвет стены, тогда прибор будет минимально выделяться. Правда, если использовалась краска необычного оттенка, найти подходящий прибор будет сложно, да и краску для пластика, которую можно отколеровать четко в тон, найти нелегко;
  • встроить блок или его часть в нишу или фальшбалку;
  • купить кондиционер в виде картины. Такие также есть. Сразу и не догадаешься.

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройкеМонтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Эффективность кондиционера

Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.

Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:

  • станет работать практически непрерывно;
  • будет расходовать много энергии;
  • вскорости выйдет со строя.

Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.

Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.

Условие четвертое. Не следует накрывать кондиционер.

Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.

Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.

Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.

Что влияет на выбор места?

Выбираем место для кондиционера

Все, конечно, зависит от того, какой конструкции сам кондиционер, ведь существует оконное оборудование, а есть и более современные сплит-системы. Если это оконный, то ломать голову долго не придется

Если оконный кондиционер, то необходимо решить, в каком окне – в окне спальни, а может, комнаты? Однако прежде чем ломать голову по этому поводу, важно знать, что оконные кондиционеры возможно установить только на окно с деревянной рамой. На металлопластиковых окнах подобный монтаж не предусмотрен

Впрочем, если вам сильно хочется, можно вмонтировать и в металлопласт. Только для этого придется заказывать новое окно, адаптированное под будущую установку оконного кондиционера. Подумайте, стоит ли это того?

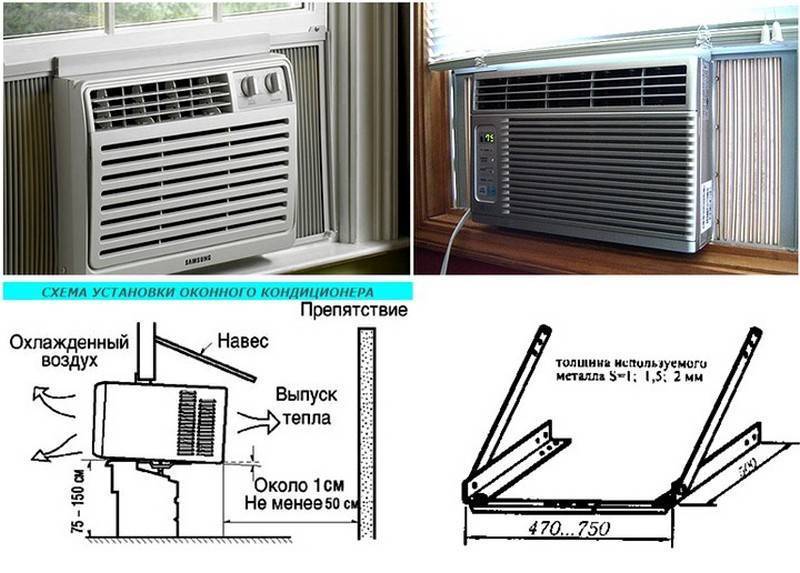

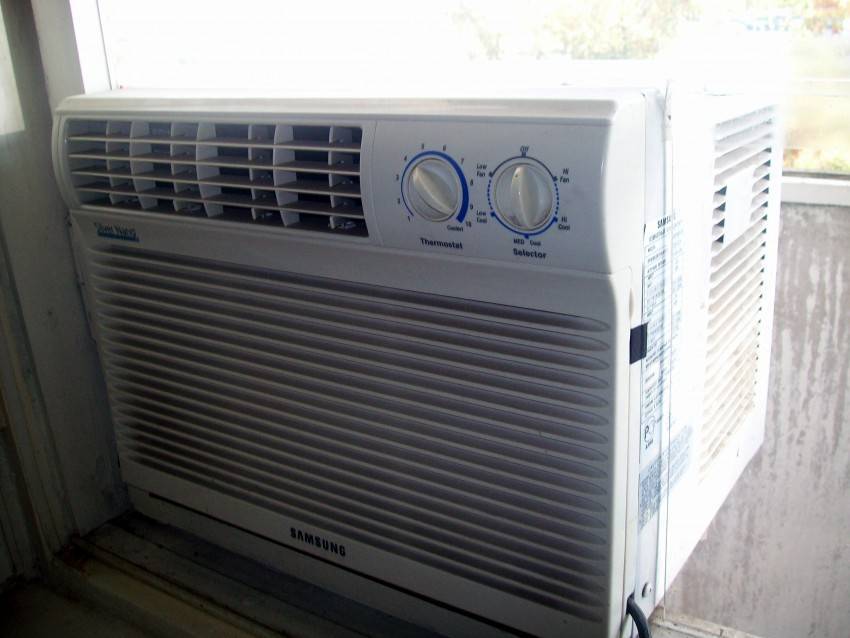

Оконный кондиционер

Вмуровать в стену тоже не выйдет, так как оконный моноблок должен «дышать» – обдуваться воздухом. Но даже если допустить, что вам все же удалось установить оконное чудо-техники, со временем вы можете об этом пожалеть. Дело в том, что при работе аппарат издает большие шумы. Так что в доме у вас будет прохладно, но шумно. Эдакий микроклимат, который можно назвать «прохладный шум». Следовательно, в качестве условной ситуации выберем сплит-систему.

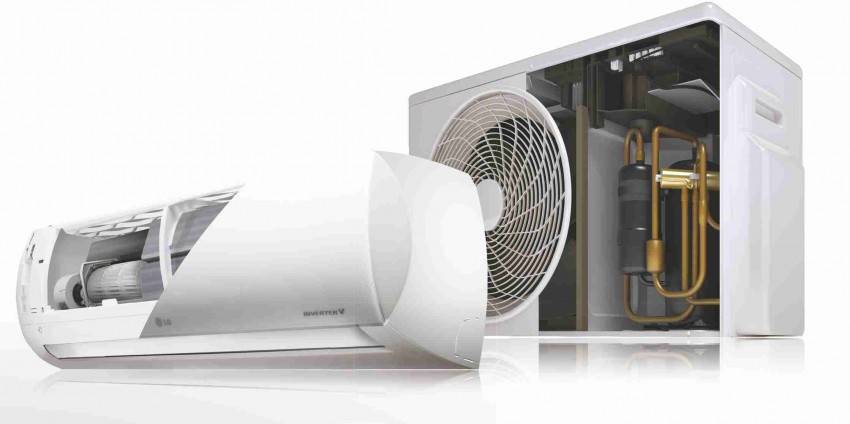

Сплит-система

1 Способы подключения

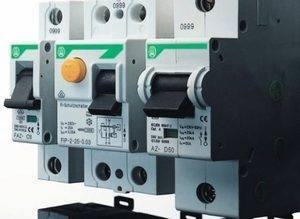

У бытовых кондиционеров электрическая схема подключения отличается от более мощных промышленных агрегатов. Последние обычно подключаются к трехфазной сети, а домашние — только к однофазной. Применяются два основных метода электрического подключения кондиционера:

  • прямое подключение вилки прибора в розетку;
  • монтаж отдельного кабеля к электрическому щиту.

В первом случае подключение осуществляется, как и в ситуации с любым другим электрическим оборудованием. Недостатком этого способа считается излишняя нагрузка на розетку, если прибор имеет большую мощность. Кроме того, торчащие провода выглядят не очень привлекательно и портят интерьер. Такой способ подойдет мобильным и маломощным агрегатам. Второй метод более трудоемкий, но позволяет скрыть лишние провода в штробе стены и подключить более мощные приборы.

Популярные статьи  Установка проточного водонагревателя своими руками: пошаговый инструктаж

Фото установки кондиционера своими руками

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

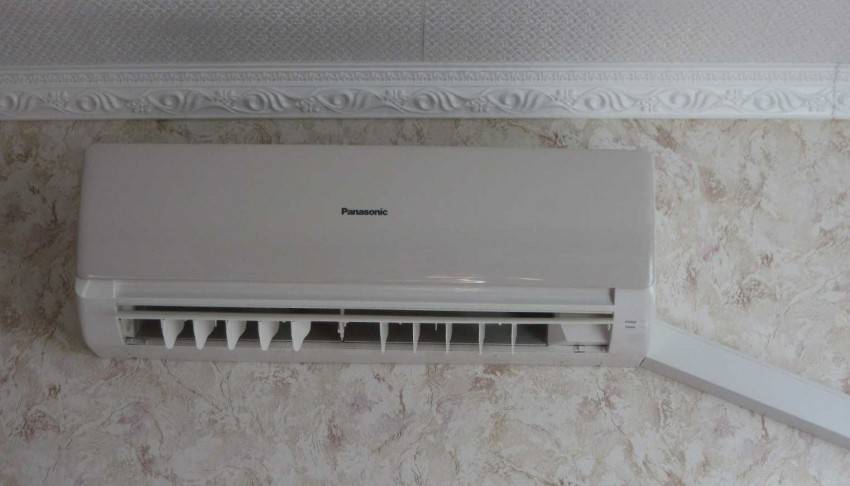

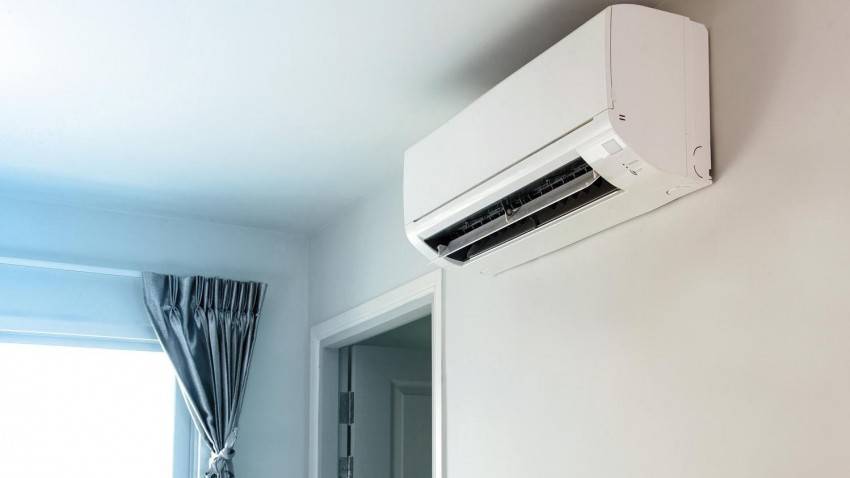

Выбор места монтажа для внутреннего блока

Перед выбором места установки сплит системы учитывайте, что электрический кабель должен устанавливаться только горизонтально или вертикально. В первом варианте соблюдайте расстояния до карниза – 5 – 10 см, до потолка 15 см, до плинтуса – 15 – 20 см.

Выбирая место установки сплит системы, учитывайте данные, указанные в паспорте оборудования и технические требования.

Монтаж внутреннего блока проводят, исходя из параметров:

  • Расстояние от корпуса до потолка не должно быть менее 15 см, некоторые компании рекомендуют располагать блок на 20 – 30 см ниже потолка;
  • До боковой стены не должно быть более 30 см;
  • До ближайшего препятствия на пути воздушного потока – 1,5 м.

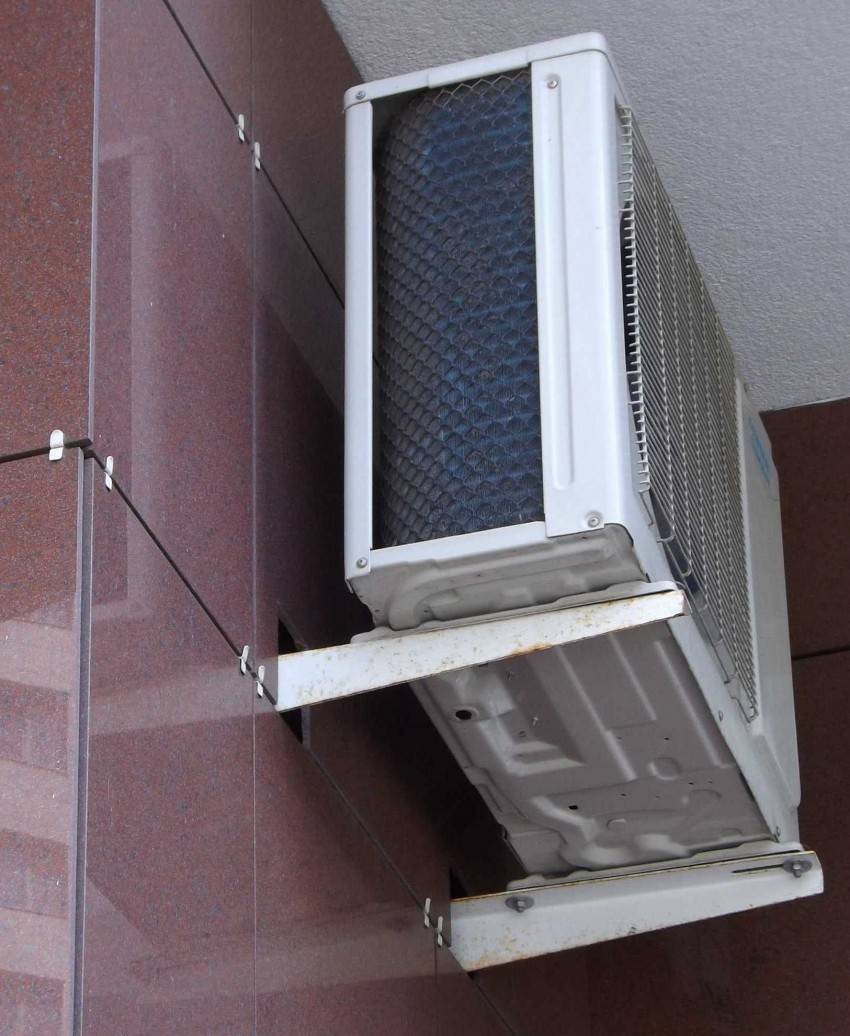

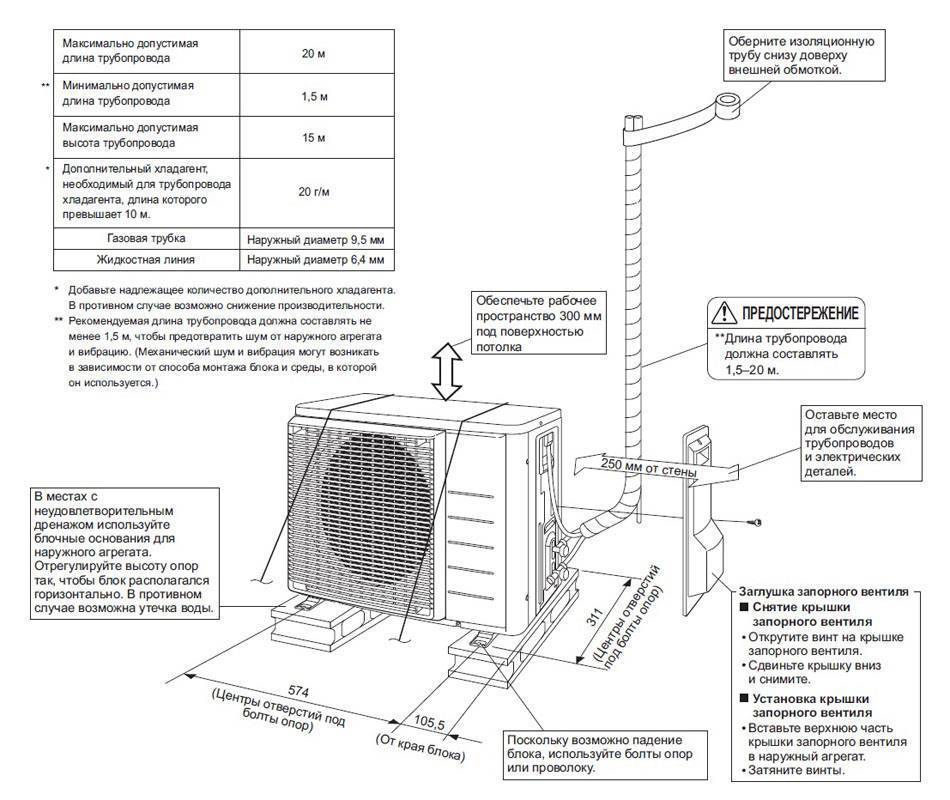

Наружный корпус сплит системы располагают на стене максимально близко к окну,  на балконной раме, если она выдержит вес корпуса. Во втором варианте установки  учитывается дополнительный запас прочности, для снега, порывов ветра, налипания льда. Если жилье расположено на первом этаже, внешний корпус устанавливают выше уровня досягаемости.

Для квартир, расположенных на втором этаже и выше, такое расположение не обязательно и наружный корпус монтируют под окном или сбоку. Главный критерий при этом – расстояние между двумя блоками сплит системы.

Обратите внимание! Выбирая место монтажа внешнего корпуса кондиционера, учитывайте способность стены/балконной рамы выдержать нагрузку. Этот пункт особенно важен, если наружная стена дома отделана плиткой или утеплителем

Производители указывают предельное расстояние между блоками . Это 1,5 – 3 м. Если в технической документации не оговорено расстояние между корпусами сплит систем, их можно установить спина к спине. Это облегчает монтаж и сокращает расходы на материалы.

Инструмент

Чтобы сплит заработал и не поломался через день-неделю, нужно приобрести или взять напрокат следующий инструмент:

  • Перфоратор с набором долот – придется делать отверстие под 100 мм диаметром в капитальной стене.
  • Арматуроискатель, если стена бетонная – попав при долбежке на арматурину, придется бить новое отверстие.

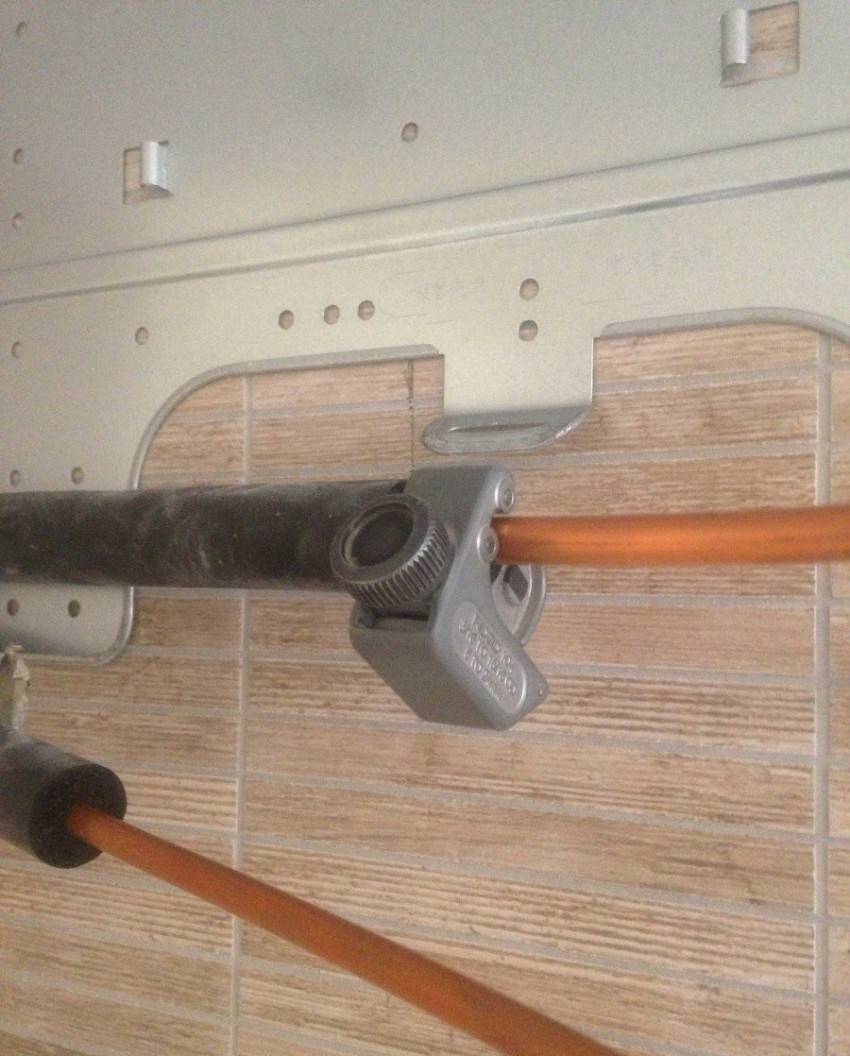

  • Труборез. Ни в коем случае нельзя пилить трубки для хладоагента ножовкой! В просвете обязательно останется медная крошка, которая быстро угробит комрессор.
  • Набор для развальцовки трубок. При развальцовке подручными средствами герметичности не добиться. О развальцовке трубок будет сказано особо. В комплект хороших наборов для развальцовки входят и труборез с шабровкой.
  • Шабровка (ример) – инструмент для зачистки концов труб. Надфиль или напильник не годятся из-за тех же опилок.
  • Велосипедный ручной насос – для проверки герметичности системы.
  • Вакуумный насос – для вакуумирования системы перед заполнением. Промывка хладоагентом, которую часто рекомендуют, не удаляет влагу, а та гробит компрессор не хуже металлических опилок.
  • Индикатор фазы и тестер для электромонтажных работ.
  • Манометр.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;
  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

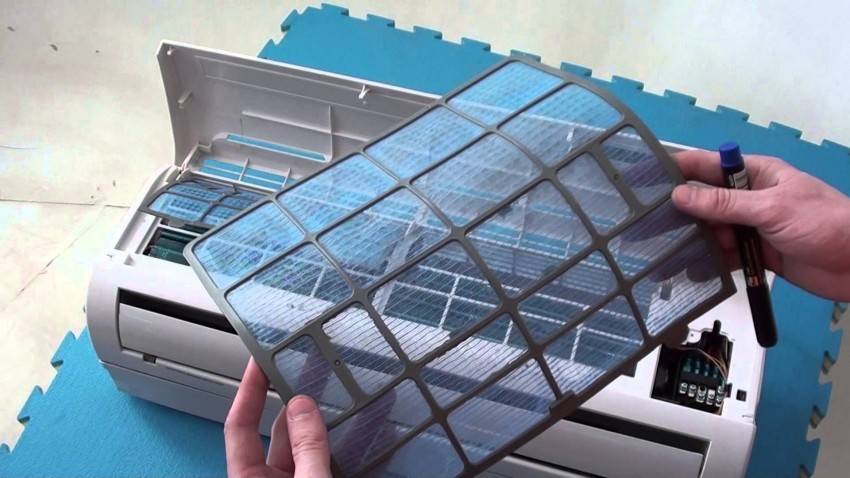

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

  1. Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
  2. Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Удаляйте воздух в течение 10 минут при помощи вакуумного насоса. Потом необходимо нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
  3. Если утечек вы не обнаружили, переходите к этапу подключения трубопровода. Детальнее можно увидеть на видео, либо посмотреть в инструкциях в начале статьи.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

  • Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
  • Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
  • Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
  • Труборез, с помощью которого осуществляется резка медных труб;
  • Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

  • перфоратор;
  • «болгарка»;
  • дрель.

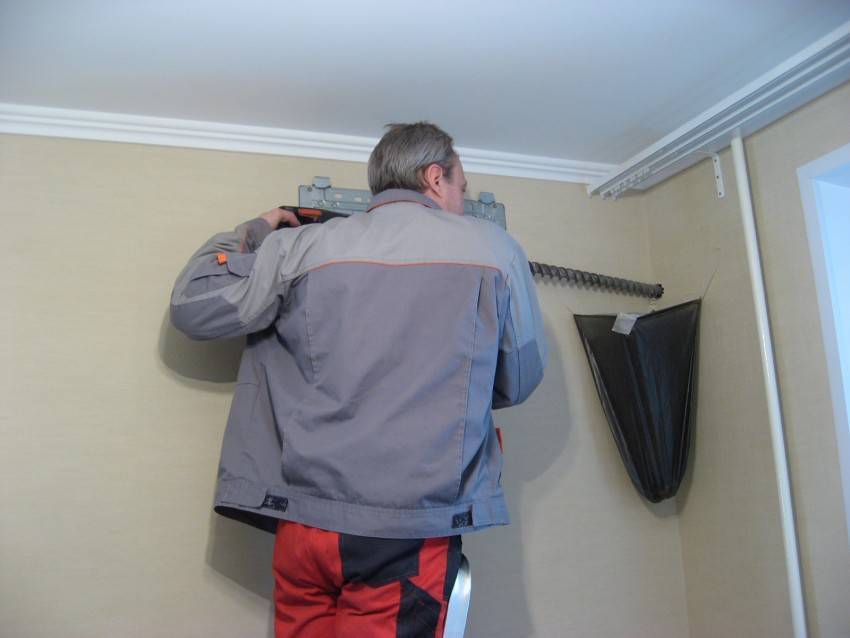

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

  1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
  2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
  3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.
Популярные статьи  Как открыть межкомнатную дверь без ключа: лучшие способы открывания захлопнувшейся двери

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

  1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
  2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
  3. Дренажная трубка – спиралеобразный пластиковый шланг;
  4. Утеплитель для труб из каучука;
  5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
  6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
  7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Выбор места для системы

Система для кондиционирования воздуха должна быть расположена в таком месте, которое впоследствии не будет ничем загромождаться. Воздухозаборники и воздухораспределительные отверстия должны быть в полном свободном доступе.

Наружный и внутренний блоки должны находиться желательно на одно уровне. Если это не осуществимо, то максимальный допустимый перепад в разнице высот должен составить не больше 5 метров.

Что касается стены, на которую вы будете вешать блоки, то она должна быть достаточно ровной и крепкой для того, чтобы выдержать немаленький вес конструкции. Именно поэтому стоит избегать монтажа кондиционера на межкомнатных перегородках.

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Правила монтажа сплит систем полностью исключают попадание прямого солнечного света на внутренний блок устройства. Непосредственно сама конденсаторная решетка должна быть полностью защищена от попадания прямых лучей. Если устанавливаемое наружное устройство будет располагаться на крыше, то его лицевая сторона должна быть повернута в теневую сторону.

Необходимо предусмотреть и условия для устройства дренажной системы, по которой конденсат, образующийся при работе установки, будет отводить к уличному блоку.

Пластик, из которого чаще всего выполняется располагаемый в помещении блок, очень чувствителен к известным лампам дневного света, поэтому желательно проводить установку устройства в месте, которое далеко от них расположено.

И еще одно важное условие. Внутренний отсек должен находиться не ближе 1 метра от микроволновой печи, поскольку излучение, которое выдает микроволновка при работе, негативно влияет на работу установки и вызывает помехи

Выбор места монтажа для внутреннего блока

Расположение внутреннего модуля должно быть таким, чтобы при его эксплуатации вы не испытывали дискомфорт от потока прохладного воздуха. Если посмотреть на следующий рисунок, то станет понятно без слов, какие существуют идеальные варианты установки кондиционера в квартире.

При размещении модуля над изголовьем кровати, поток холодного воздуха не будет попадать в зону отдыха и не принесет вред здоровью. Рабочее место рекомендуется расположить так, чтобы поток воздуха был либо сбоку, либо сзади. Если стол, за которым вы работаете, стоит под кондиционером в квартире или офисе, можно под феном установить специальный экран, чтобы направить поток вдоль потолка.

5 Крепление кабеля к электрощиту

Схема подключения сплит-системы к электросети предусматривает использование трехжильного медного кабеля. Если кондиционер обладает мощностью менее 3 кВт, то допускается его сечение 1,5 мм². При мощности агрегата от 3 до 5 кВт сечение провода должно быть 2,5 мм².

Более надежным считается кабель с маркировкой ВВГ, который защищен поливинилхлоридной изоляцией. Срок его службы составляет около 30 лет. Если планируется укладывать провод в штробу, тогда лучше подойдет плоский кабель ВВГ-П. Для установки в кабель-канале или в гофрированной трубе используется негорючий провод ВВГ-НГ.

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке
провод можно фиксировать алебастром

Варианты установки внутреннего блока напольно-потолочного кондиционера

В комплект подобных агрегатов входят те же основные узлы, которые характерны для стандартных сплит-систем. Внутренний и наружный блоки, соединенные между собой магистралью для циркуляции фреона.  Основное различие заключается именно в форме внутреннего блока, дающей возможность использовать различные варианты крепления.

По сути, кондиционеры напольно-потолочного типа могут крепиться практически на любой поверхности.

Наиболее часто встречаются следующие схемы монтажа:

На поверхности стены в непосредственной близости от пола. В этом случае в режиме охлаждения поток воздуха подается вдоль поверхности стены вверх, а при работе на нагрев вниз и вдоль поверхности пола. Данная схема размещения позволяет равномерно распределить воздушные потоки по всему помещению, поддерживать приблизительно одинаковую температуру во всех зонах комнаты. Кроме того, такая установка дает возможность прямого воздействия холодного потока непосредственно на человека, что достаточно часто является причиной возникновения простудных заболеваний у человека при эксплуатации традиционных сплит систем.

  • Потолочное крепление в основном востребовано в торговых центрах и других помещениях, отличающихся наличием большого количества витражей, зеркальной отделки. В этом случае монтаж на стену может существенно нарушить дизайн помещения, а иногда невозможен по техническим причинам. Все воздушные потоки при работе в различных режимах направляются вдоль поверхности потолка.
  • Помимо этих двух основных схем возможен монтаж напольно-потолочного кондиционера для работы на два смежных помещения. Данная опция возможна для моделей с выходным воздушным отверстием на задней панели. Монтаж осуществляется путем врезки внутреннего блока агрегата в межкомнатную перегородку, при этом обязательно учитывайте ее толщину, для некоторых моделей существуют ограничения.

В последнее время все более популярными становятся модификации, способные создавать воздушные потоки в четырех направлениях, при этом для каждого из них существует возможность регулировки параметров подаваемого воздуха.

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Пример установленного напольно-потолочного кондиционера

Настройка потолочного кондиционера

Основная задача кондиционера – обеспечить прохладу в помещении. В качестве дополнительных функций может быть предложен обогрев, очистка, сушка воздуха, вентилирование.

Настройка потолочного кондиционера на холод производится при помощи пульта управления. Чаще всего он обозначается значком снежинки или пометкой «cool».

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Настройка кондиционера позволяет изменить температуру в помещении, направление движения воздуха. Выбирая параметры, не переусердствуйте, чтобы не простудиться

Используя пульт, легко изменить температуру, до которой будет охлаждаться воздух, направление его движения. Лучше всего жалюзи настроить так, чтобы холодный поток двигался вдоль потолка, а не был направлен на людей, находящихся в помещении.

Устанавливая настройки, учтите, что пользователь может задать индивидуальные параметры работы климатического оборудования или остановиться на автоматическом режиме.

6 Использование автоматического выключателя

В схеме подключения кондиционера к электросети обязательными элементами являются защита (УЗО) и автоматический выключатель. Кроме того, существуют дифференциальные автоматы, выполняющие одновременно функции УЗО и выключателя.

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Если свободного места не хватает, то устанавливается дифференциальный автомат. Его и монтировать гораздо проще, чем защиту и автомат. Но определять неисправности в электрической схеме удобнее, если присутствует защитное устройство, так как дифференциальный автомат не способен выявить причину возникновения сбоя.

При выполнении ремонта в системе УЗО и автомате можно произвести замену одного элемента, что гораздо выйдет дешевле, чем менять полностью универсальный выключатель. Если установлено несколько кондиционеров, то здесь применение защитного устройства обязательно, так как этот прибор может обслужить сразу несколько линий.

В щитке автоматические выключатели устанавливаются на DIN-рейку. Следует учитывать, что если рядом установлено несколько выключателей, то их работоспособность ухудшается из-за плохого охлаждения. Кроме того, при повышении температуры воздуха в помещении нагрузочная способность автоматов также изменяется в худшую сторону. Если нет уверенности в успехе самостоятельной установки и подключении прибора, то следует обратиться за помощью к специалистам.

Популярные статьи  Как выбрать смеситель для ванной с душем: виды, характеристики + рейтинг производителей

Правильный монтаж сплит-системы

Есть несколько важных моментов, которые стоит и необходимо знать перед покупкой климатического оборудования и для того, чтобы самостоятельно установить сплит систему.

Размеры. Будучи под впечатлением от обилия функций кондиционера, при выборе можно забыть едва ли не о самом главном – размере устройства

Уделите этому внимание в первую очередь, чтобы не пришлось, затем ломать голову, куда же пристроить покупку, габариты оборудования могут не вписаться в желаемое вами место установки. Вторым, но не менее важным аспектом является энергопотребление

Убедитесь, что ваша сеть потянет, приобретаемый вами кондиционер

Этим вы избавите себя от лишних и ненужных хлопот и пощадите другую бытовую технику в доме.  Внешний вид. Доброкачественная техника защищена специальным акриловым покрытием, которое предотвращает скорый износ оборудования гораздо лучше, чем стандартная краска.

  • просверление отверстий в стенке;
  • крепеж внешнего и внутреннего блоков;
  • монтирование дренажа и установка внешнего блока;
  • монтирование трубопровода;
  • монтирование соединительных частей электрики;
  • изъятие кислорода и тестовый запуск.

Установку лучше осуществлять при ремонте, так как не избежать просверливания дырок в стенке. Некоторые моменты при монтировании внешнего блока кондиционера: Установка его на не застеклённом балконе предоставляет удобный доступ к блоку, в случае профилактики, которая, к слову необходима. Если не застеклённого балкона нет, следует устанавливать в пределах досягаемости.

Внешний блок сплит системы обязан находиться на расстоянии не меньше 10 см от стенки, во избежание перегрева самого мотора компрессора и как итог выхода его из рабочего состояния. Для крепежа внешнего блока просверливают дырки в стенке и используются нужные устройства крепежа, которые рассчитанного выдерживать массу прибора. На какой бы высоте не находилась сплит-система, крайне желательным является монтировка специального навеса над ней, для защиты от осадков.

Внутренний блок располагается на ножках, крепящихся к стенке или при верхней установке к потолку и должен быть монтирован относительно равномерно, иначе из него будет выливаться жидкость, которая по дренажной трубе выводиться извне, зачастую на улицу.

Не монтируется внутренний блок над источниками тепла и при высоких температурах, такое положение заставляет его трудиться через меру, что приводит к скорому выводу системы из рабочего состояния. Не стоит также заниматься монтажом при высоких уровнях вибрации и шума. Такие колебания могут сбить управление электроники, что плохо отразится на ее правильной работе.

Такая самостоятельная установка сплит системы и монтаж внутреннего блока должна быть проведена при условии правильной циркуляция потока воздуха. Общее размеры по отношению к стенке и оборудованию должны составлять около 2-3 метров, иначе кислород, выходящий из прибора, “отбиваясь” от препятствий будет возвращаться с той же температурой, и настройки кондиционера будут показывать, что климат внутри помещения установлен, что приведёт к его отключению. Поберегите здоровье и не устанавливайте внутренний блок непосредственно над кроватью. Все мы прекрасно понимаем, что жара порой бывает невыносимой и как приятно поваляться под холодными дуновениями кондиционера, но вы должны отдавать себе отчёт в том, что это ни к чему хорошему не приведёт и затем придётся платить цену за минутную слабость в виде простудного заболевания. Особенно актуально, если в доме дети.

Процесс монтирования трубопровода один из важнейших шагов. Категорически запрещено гнуть трубку с фреоном. Если эти трубки закручиваются в круг, это осложнит накачку компрессора холодом, что впоследствии приведёт к неисправностям и выходу из равновесия агрегат. Для крепежа дренажного трубопровода следует использовать только армированную трубку, которая разработана именно для таких работ и будет легко сгибаться.

Трубопровод системы в необходимом порядке обязан быть сухим и чистым, без влаги и воздуха внутри, которые при совместном взаимоконтакте с фреоном оказывают неблагоприятный эффект на работоспособность устройства. Рекомендуется использовать вакуумный насос. Не стоит пренебрегать данной операцией, если хотите, чтобы ваш кондиционер долго служил.

Выбор подходящего места для установки кондиционера

Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:

Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления;
Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере);
Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров;
Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства

150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха;
Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно);
Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ;
Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.

Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
