Пошаговая инструкция по изготовлению конструкции слива в бане

Приступаем непосредственно к монтированию системы водоотвода.

  1. Сливная система устанавливается перед заливкой бетонного пола моечной. Первым делом выкапывают лопатой траншею для сливной трубы от канализационной ямы и до бани. Это делается с таким расчётом, чтобы получился уклон в 15 градусов. То есть глубина канала принимается равной диаметру трубы (100 мм), плюс ещё навскидку сантиметров двадцать.

  2. В металлической стенке канализационной ямы прорезаем болгаркой квадрат 100 мм х 100 мм. Вставляем в полученный проём первый патрубок — раструбом внутрь ёмкости. Всё оставшееся пространство вокруг щели заделываем мастикой. Она герметизирует соединение, а заодно зафиксирует конец трубы.

  3. После высыхания мастики продолжаем процесс. Вставляем остальные патрубки, с таким расчётом, чтобы довести магистраль до бани. При необходимости каждое звено забиваем резиновым молотком.

  4. Последнее звено должно попасть между столбами фундамента бани и выйти под лаги пола. Продолжаем работы внутри помещения. Присоединяем к завершающему патрубку прямоугольное колено или два элемента, создающих прямой угол, чтобы магистраль вышла вертикально вверх. Возможно, понадобится ещё вставить вертикальный патрубок, если до уровня пола окажется далеко.

  5. Устанавливаем канализационный трап.

  6. Вымостив временный настил из досок в качестве опалубки, производим заливку пола бетоном.

Во многих банях дополнительно делают специальный слой гидроизоляции.

Сушка покрытия производится до трёх дней.

Основные моменты

Владельцу бани необходимо помнить о том, что каждый этап устройства канализации требует тщательного соблюдения предъявляемых к нему требований. Безотказность системы обеспечивают правильно разработанная схема и точное соответствие уклона труб нормам СНиП. Комфортность пребывания в бане гарантирует наличие гидро- или сухого затвора.

Не стоит пренебрегать устройством системы вентиляции, так как она формирует оптимальный воздухообмен и способствует выветриванию влаги после банных процедур. Это поможет предотвратить образование грибка и плесени

Для регионов с холодным климатом крайне важно качественно выполнить работы по утеплению канализационной системы

Типы канализационных систем

Канализация для бани своими руками: схема и пошаговый инструктаж по устройствуПравильный выбор способа утилизации сточных вод из бани, соблюдение уклона для некоторых видов систем, а также учёт почвенно-климатических особенностей местности, позволяют создать долговечную и надёжную канализацию.

Самостоятельное благоустройство бани может осуществляться посредством создания одного из трёх типов локально-очистных сооружений (какая система лучше, написано здесь).

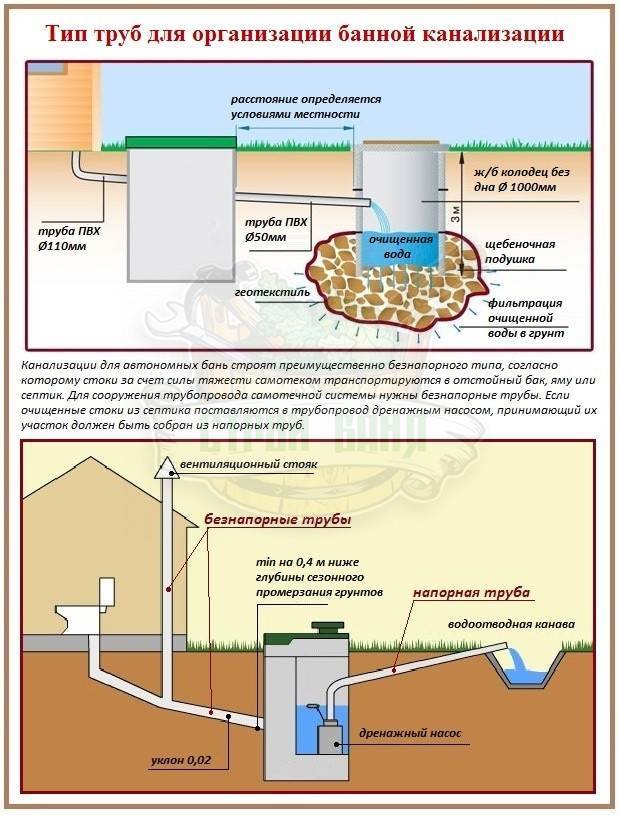

Безнапорный вариант

Особенностью функционирования самотечной системы является перелив стоков в дренажный колодец или септик без применения насосов.

Напорный вариант Предполагает установку канализационного насосного оборудования и относится к категории энергозависимых способов.

Заключается в откачке сточных вод фекальным насосом для выгребных ям и подаче их через трубопровод в дренажный колодец или септик.

Напорная система необходима при высоком залегании грунтовых вод, при недостаточной площади участка и расположении банного помещения в цокольной части жилого дома.

Врезной вариант Наиболее выгодный способ устройства канализационной системы, исключающий необходимость монтажа очистного сооружения на участке.

Вариант возможен только при наличии централизованной магистрали и требует получения разрешения на врезку.

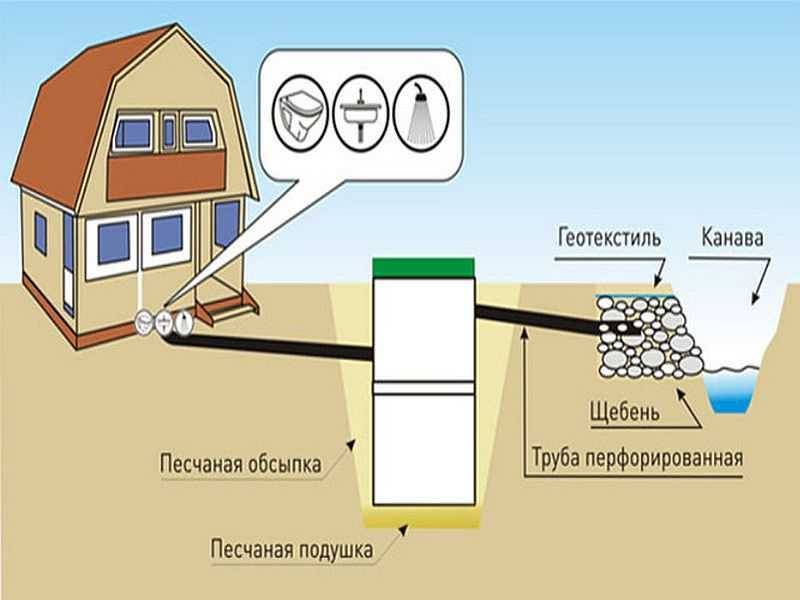

Прокладка наружной канализации

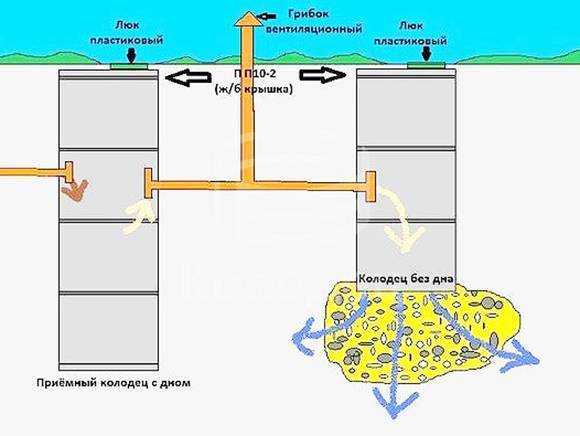

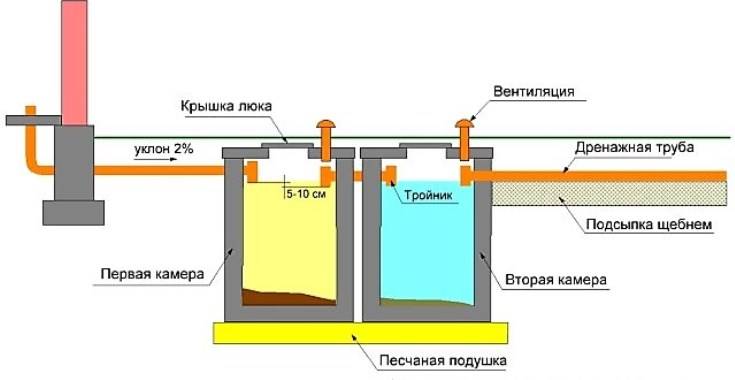

Ключевым элементом наружной системы отведения стоков является септик. Он может представлять собой сооружение в виде дренажного колодца либо же двухкамерную очистную конструкцию.

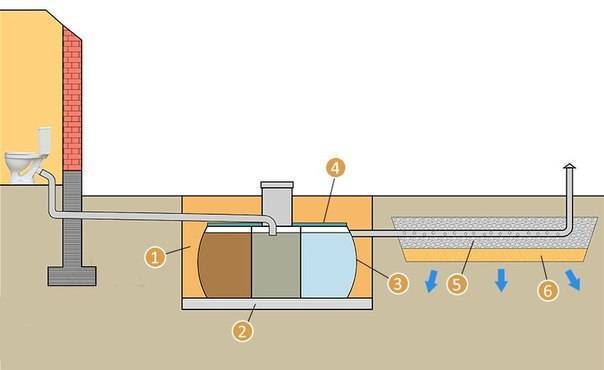

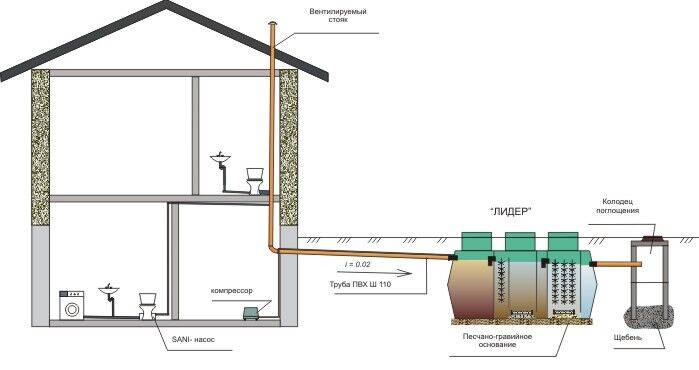

Фото-руководство по установке канализационной станции

Если для обработки сточной воды перед утилизацией выбрана станция глубокой очистки, кроме подключения к канализационной системе потребуется еще и устройство электропроводки.

В остальном этапы работ по обустройству всех типов очистных пунктов автономных канализационных систем производятся в аналогичном порядке.

Возведение очистного сооружения

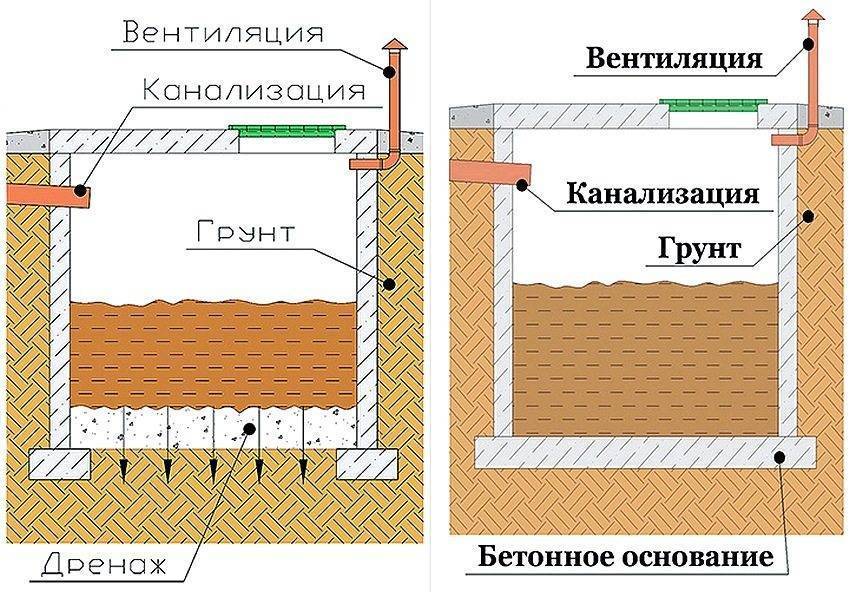

Если баня рассчитана на семью из 2-3 человек, при ее обустройстве не предусмотрен унитаз и пользуются ей не так часто, можно ограничиться сооружением примитивного вывода. Для этого, выдержав указанное санитарными нормами расстояние, выкапывают дренажный колодец.

Но его можно устанавливать лишь на грунтах, характеризующихся высоким уровнем влагопроницаемости. К числу таковых относятся песчаные, мелкообломочные и крупнообломочные грунты.

Канализация для бани своими руками: схема и пошаговый инструктаж по устройству Определившись с местом обустройства дренажной ямы, выполняют разметку участка и выбирают путь прокладки к нему канализационной магистрали

Возведение очистного сооружения выполняют в такой последовательности:

  1. На отмеченном участке выкапывают котлован, глубина которого на 1-1,5 метра превышает отметку промерзания грунта.
  2. Дно ямы выкладывают 10-сантиметровым слоем глины.
  3. Сверху выстилают керамзитовую либо же щебеночно-песчаную отсыпку, формируя слой высотой в 40-50 см. Она и будет выполнять функцию дренажа.
  4. Для предотвращения осыпания земляных стенок котлована их обкладывают кирпичом, выкладывая ряды в шахматном порядке, либо же готовыми бетонными кольцами.

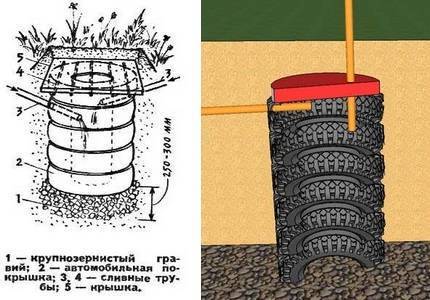

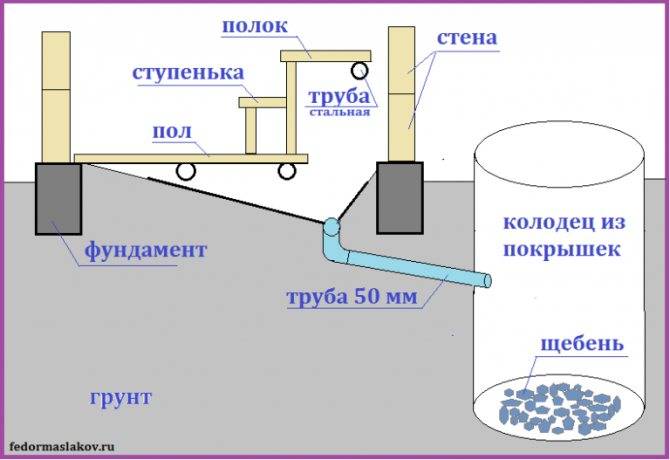

При желании стенки дренажного колодца можно выложить автопокрышками. Для этого выкапывают котлован, диаметр которого позволяет вместить 4-5 выложенных друг на друг отработанных шины.

Канализация для бани своими руками: схема и пошаговый инструктаж по устройствуДно котлована выравнивают и засыпают крупнозернистым гравием, формируя слой толщиной в 25-30 см, сверху которого ряд за рядом укладывают автопокрышки

Для предупреждения смещения шин после укладки первого яруса желательно вбить по окружности четыре направляющих кола. Чтобы повысить прочность конструкции, места примыкания шин можно обработать битумом. При укладке каждого яруса для исключения заиливания и улучшения дренажа по бокам каждой шины засыпают щебень и куски битого кирпича.

В случае, если грунт участка, на котором расположена баня, плохо пропускает воду, стоит задуматься об установке готового полимерного септика или о приобретении станции глубокой очистки.

Канализация для бани своими руками: схема и пошаговый инструктаж по устройству Необходимый объем полимерных септиков и станций глубокой очистки определяют из расчета суммарной трехсуточной нормы стоков, не забывая делать запас в 10-15%

Главное достоинство таких систем – экологическая безопасность. Накопленные стоки не смогут просочиться за стенки из водонепроницаемых материалов, а потому точно не нанесут вред горным породам и грунтовым водам.

Благодаря жизнедеятельности аэробных или анаэробных бактерий твердые отходы разлагаются на простые элементы, за счет чего уменьшаются в объеме в десятки раз. По мере накопления нужно лишь периодически откачивать содержимое септика, прибегая к услугам ассенизаторов.

Выкапывание траншеи и прокладка трубопровода

Для прокладки магистрали выкапывают траншею, придавая ей U-образную форму. Ее глубина должна быть ниже точки промерзания грунта. Дно траншеи основательно утрамбовывают и выравнивают, не забывая выдерживать уклон по направлению к дренажной системе.

Сверху утрамбованного дна выстилают под тем же углом щебеночную «подушку» и укладывают трубы.

В точках поворота магистрали устраивают смотровые колодцы – ямы с забетонированным дном и укрепленными стенками.

Канализация для бани своими руками: схема и пошаговый инструктаж по устройству Чтобы защитить от промерзания проходящие по магистрали стоки в зимний период, отверстия смотровых колодцев следует прикрыть двойными крышками

Для усиления эффекта внутренние стенки смотрового колодца выстилают теплоизолирующим материалом, а наружные засыпают опилками и землей.

Трубу подводят к сливной яме под углом, предварительно проделав в стенке отверстие под нее. Если дренажный колодец выполнен из автопокрышек, то сливную трубу выводят между первой и второй шинами либо же через проделанное в верхнем ярусе отверстие.

Крышку для септика можно выполнить из деревянного щита или отреза листового металла. Для обеспечения притока кислорода в крышке проделывают отверстие под установку трубы.

На завершающем этапе остается только сделать пробный слив с тем, чтобы проверить правильность уклона труб канализации и утрамбовать область вокруг стенок верхней части очистного сооружения.

Требования к системам очистки сточных вод канализации

Главные условия при выборе системы очистки канализационных стоков для отдельно стоящего частного дома (бани) – это их компактность, простота обслуживания, эффективность очистки и обеззараживания сточных вод. Кроме того, следует учитывать такие факторы, как возможность совместного использования с уже существующими очистными системами, среднесуточный расход сточных вод, гидрогеологические условия вашей местности и уровень промерзания грунтов в зимний период.

Общие требования к очистным системам при индивидуальном строительстве

  • Для строений без канализационной системы (например, для отдельно стоящей деревенской бани или избы) допускается применение простых очистных устройств: выгребных ям, люфт-клозетов (туалет внутри дома) и пудр-клозетов (туалет на участке).
  • Для отвода банных условно чистых сточных вод («серый» поток) из моечного отделения, умывальников, кухонных моек допускаются простые системы очистки (для песчаных и супесчаных грунтов):

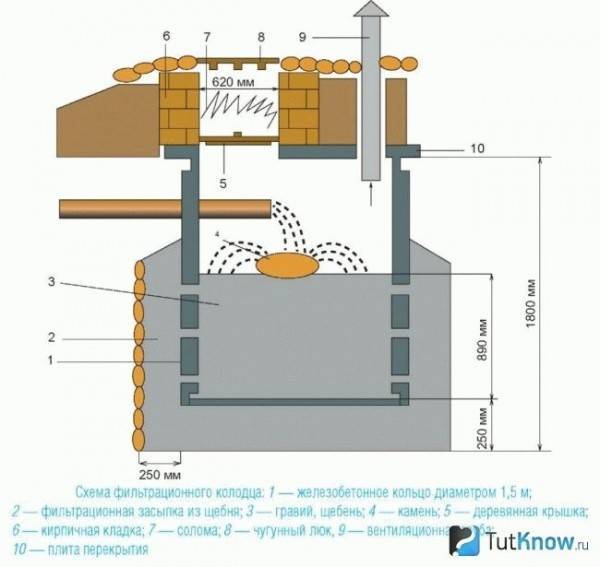

    1. Бетонный или кирпичный колодец подземного орошения со слоем фильтрующего материала толщиной до 1.5 метра (песок, гравий, щебень, кокс).
    2.  Поля подземного орошения, представляющие собой систему керамических, асбестоцементных или пластмассовых труб (дрен) с отверстиями для фильтрации сточных вод. Глубина их укладки варьируется от 50 см до 150 см, но не должна быть выше уровня сезонного промерзания грунта.
  • Для отвода сточных вод для строений на глинистых и суглинистых почвах применяется расширяющаяся кверху фильтрующая траншея глубиной до 2-х метров и шириной до 0.5-0.8 метров. Длина ее может достигать от 10 до 30 метров, в зависимости от расчетного расхода сточных вод. Надо учесть, что вышеуказанные способы очистки на таких грунтах работать не будут. К сведению: длина траншеи берется из расчета 60 литров стоков в сутки на один метр ее длины.
  • Если к бане подведен водопровод и имеется туалет со сливом от него, то необходимо оборудовать очистку фекальных вод. По санитарным нормам такие стоки должны обязательно пройти специальный биологический отстойник-септик для частичного осветления и осаждения фекальных осадков.
  • Для частных домов и бань допускается как раздельный отвод и очистка стоков, так и совмещенный, когда фекальные и «серые» потоки смешиваются друг с другом и направляются в общую систему очистки. Оптимальным вариантом считается раздельный отвод и раздельная очистка.
  • Для более эффективной очистки сточных вод лучше применять сертифицированные системы биологической очистки промышленного производства. При этом они должны отвечать требованиям к канализации по всем санитарно-гигиеническим нормам.

Дополнительные требования к канализации при обустройстве очистных систем

Описание

Значение

1 Расчетное количество жидких отходов на одного человека в год, л

2000-3500

2 Диаметр выпускных труб из бани или дома, мм

110

3 Максимальная длина наружных труб без смотровых колодцев, м

12

4 Диаметр труб наружной очистной системы, мм

150

5 Глубина заложения труб не менее, см

110

6 Заглубление труб при обустройстве полей подземной фильтрации на песчаных и супесчаных грунтах:- выше уровня грунтовых вод на, м- глубина от уровня земли, не менее, м- максимальная глубина заложения, м

1

0.5

1.8

7 Максимальный объем стоков для фильтрующего колодца на одного человека в сутки, м³

1

8 Максимальный расход сточных вод при установке выгребов, пудр-клозетов и люфт-клозетов, м³/в сутки

1

Автономная очистная станция «Топаз» для совместного пользования:

Канализация в бане: принцип изготовления

Баня является довольно специфическим строением, которое нуждается в определенном подходе при изготовлении. Особого внимания заслуживает система слива, поскольку она значительно отличается от подобных конструкций в обычном доме. Учитывая это, канализация в бане изготавливается по  особой технологии с учетом специфики каждого помещения.

Любительское фото основной системы слива, которая вводится в помещение через фундамент

Принцип изготовления

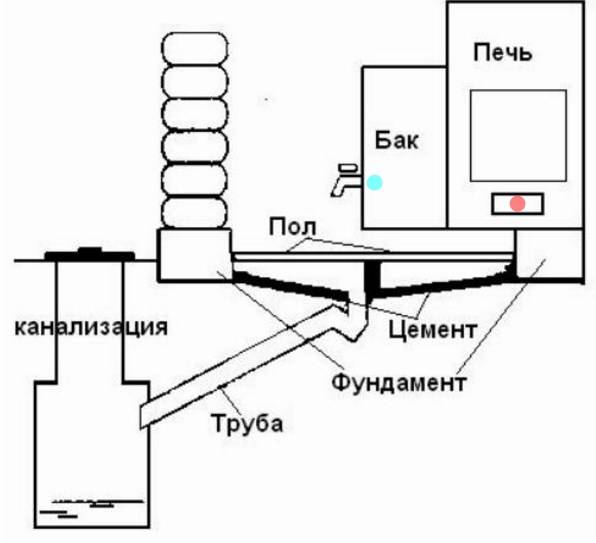

Внешний вид слива замурованного в бетонный пол с определенным наклоном

Организация слива

  • Прежде всего, стоит отметить, что полы в данном строении лучше всего изготавливать из бетона, а поверх них монтировать на лагах половую доску. При этом между ней создают небольшие щели, чтобы вода могла стекать на защищенную гидроизоляцией поверхность.
  • Основная канализация бани располагается в помывочной. Для этого при создании фундамента в нем делают отверстие, в которое устанавливают сливную трубу. Ее фиксируют под небольшим углом, направляя в выгребную яму или систему.

Принцип фиксации главной сливной трубы с созданием определенного наклона

Под половым покрытием необходимо создать гидравлический клапан. Он будет защищать помещение от неприятных запахов и холодного воздуха снаружи. Для того чтобы реализовать такое устройство канализации в бане можно использовать специальные сифоны, которые продают в любых хозяйственных магазинах.

Принцип действия водяного затвора в канализации

Далее перед началом создания бетонных полов в сифон вставляют сливную трубу с воронкой, которую заливают, оставляя на поверхности только сливную часть. Необходимо отметить, что перед тем, как приступать к изготовлению пола ту часть системы, которая будет соприкасаться с цементом, нужно защитить демпферной лентой, чтобы при расширении поверхности в результате нагрева она не повредила материал.

Совет! Перед установкой трубы необходимо дополнительно утеплить, чтобы при сильных морозах вода в них не замерзала и не создавала пробки.

Реализация водяного затвора с использованием различных угловых соединений

Трапы

Дальнейшее устройство канализации бани представляет собой изготовление трапов.

  • Для начала сразу следует отметить, что все данные работы производятся во время изготовления полов.
  • Все поверхности при их заливке делают под небольшим уклоном к той стене, которая ближе всего расположена к помывочной, поскольку канализация из бани выходит именно из этой комнаты.

Простейший вид реализации канализационного слива без вывода наружу

Изготавливают трапы в самой низкой точке помещения. Для этого перед заливкой полов на поверхность устанавливают половинки труб, которые также монтируют под наклоном к общему стоку. Такие изделия можно создать своими руками или приобрести готовые элементы на рынке строительных материалов.

Специальные трапы с защитой, которые предполагают подключения к трубам

  • После того, как полы будут залиты, на них нужно нанести слой гидроизоляции. В качестве него стоит применять специальную мастику. В современных магазинах продается специальный состав, изготовленный именно для бани, который отлично переносит высокую температуру и не выделяет вредных веществ.
  • Стоит отметить, что инструкция по монтажу предполагает организацию слива в бане таким образом, чтобы вода, которая проникает через щели в половой доске, по наклонной поверхности попадала в трапы, а оттуда в основной слив, расположенный в помывочной.

Специальный слив, который предполагает не только центральный отвод воды, но и имеет окантовочную грань для стыковки с трапами

Данная система довольно проста и практически никогда не забивается. Для ее обслуживания достаточно пролить пол большим количеством воды с антибактериальными добавками. При этом нужно помнить, что цена конечного изделия будет настолько мала, что по сравнению с другими принципами организации слива ее можно назвать бесплатной.

Совет! Если в качестве финишного покрытия будет использоваться плитка, то трапы необходимо делать открытые, вровень с поверхностью.

Оригинальное решение с созданием большого гидравлического затвора, общего трапа и вывода в канализацию или сливную яму

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который представлен выше, можно сделать вывод о том, что изготовление канализационной системы в бане своими руками является довольно сложным процессом, который затрагивает создание фундамента и бетонирование полов.  При этом канализация в бане может быть разной, хотя использование сливных трапов настолько просто, что его применяют практически повсеместно.

9ban.ru>

Состав канализационной системы

                Устройство сети включает в себя две основные части:

  • внутренняя. Представляет собой все трубы, сливные элементы и гидрозатвор, расположенные под стенами бани;
  • наружная. Это система труб или открытых лотков, обеспечивающая транспортировку стоков в точку сброса.

Как правило, воду в бане сливают
прямо на пол. В центре устанавливают специальный элемент — трап. Это род
приемной воронки с сифоном. Он образует гидрозатвор для канализации в бане, исключающим
появление в помещении дурных запахов. Трап соединяется с канализационной
трубой
, которая выходит за пределы постройки и соединяется с наружным участком
системы. Это может быть штатный переход одного трубопровода в другой, или слив
воды в открытый лоток. Завершающим элементом является приемный резервуар или
магистральная канализационная линия.

Для организации отведения стоков
иногда устраивают специальное углубление — приямок. Он нужен, если из-за
низкой высоты пола нет
возможности разместить элементы слива. Такая ситуация часто возникает при
сборке канализации в уже использующихся банях. Пол разбирают, делают
углубление, в котором свободно располагаются трап и пластиковый лоток канализации в бане. Если
высоты пола над уровнем грунта хватает, приямок не делают. Как правило, для
размещения элементов достаточно 20-30 см.

Вариант #1: дренажная канализация ↑

Своими руками проще всего сделать канализацию для бани дренажного типа. Она подойдет для небольших парилок, рассчитанных на нескольких человек. Для дренажа используется небольшой колодец размерами приблизительно 1х1 м. Глубина должна быть ниже уровня промерзания грунта. Если земля промерзает на 0.7 м, то колодец копают на 1.5 м.

На дно готовой ямы укладывают глину слоем 10-15 см. Ее следует расположить так, чтобы образовался уклон по направлению стока. Слой глины разравнивают так, чтобы гладкое дно колодца приобрело вид лотка. Следующий слой – сыпучий материал – щебень, гравий или песок. Толщина этого слоя должна достигать 0.5 м и быть выше уровня промерзания. Поверх сыпучего материала яму засыпают грунтом.

Вместо колодца можно обустроить дренажную подушку. Она представляет собой траншею длиной и глубиной в 1 м, шириной 0.3 м, заполненную на 20 см сыпучим материалом, а выше – грунтом до уровня земли. Трубу, которая ведет от бани к дренажному колодцу или подушке, теплоизолируют.

Строительство колодца и прокладку труб следует выполнять очень тщательно, т.к. при неправильном обустройстве дренажной канализации для бани вода будет постоянно замерзать зимой, и система может не работать. Еще хуже то, что постоянная сырость приведет к разрушению пола в помещении, а мытье будет некомфортным.

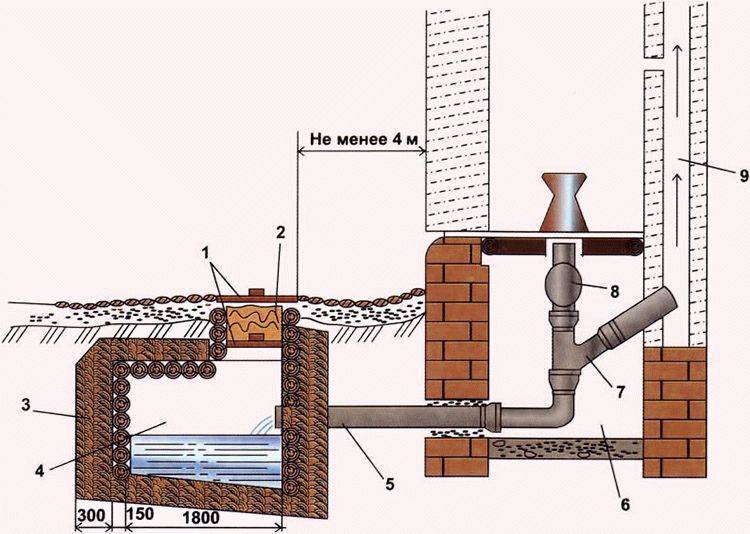

Устройство дренажной канализации для бани

Если жидкость недостаточно интенсивно впитывается в грунт, строят приямок, где сточные воды набираются, а потом вытекают дальше. Чтобы нормализовать отток воды, трубу прокладывают под небольшим уклоном в нужную сторону. Для строительства приямка подходят любые водонепроницаемые материалы.

Водосток должен быть обустроен с водяным затвором. Для этого ввод трубы делают в нижней части приямка – в 9-12 см от дна, а по трем сторонам ставят пластину. Ее не нужно закреплять, чтобы до дна оставался зазор в 5-6 см. Благодаря такой простой конструкции образуется гидрозатвор, который защитит баню от неприятных запахов сточных вод. При выборе труб лучше отдать предпочтение полиэтиленовым.

Строительство приямка

Чаще всего пол обустраивают двумя способами:

  • Протекающий. Настил изготавливают из досок, которые не прикрепляют к лагам, а просто укладывают с небольшими зазорами – 5 мм. Благодаря такому устройству доски качественно просыхают и меньше подвергаются разрушению.
  • Капитальный. Доски можно уложить без зазоров, однако в этом случае необходимо сделать уклон. Внизу устанавливают лоток для сбора воды. Из лотка стоки поступают в трубу и далее – в приямок.

Очистка сточных вод осуществляется через грунт и песок. Известь, отложения, органические соединения задерживаются между частицами, поэтому дренажную систему иногда приходится чистить.

Пол в бане

Если схема дренажной канализации в бане, сделанной своими руками, предусматривает большое расстояние между местом слива воды и системой дренажа, то необходимо построить смотровой колодец. Его делают из бетонных колец или выкладывают кирпичом. Диаметр такого колодца должен быть не менее метра.

Чтобы зимой сооружение не промерзало, его оснащают двойной крышкой. Между крышками помещают утеплитель, в качестве которого можно использовать опилки или грунт. Внутреннюю стенку отделывают любым утепляющим материалом. Наружную часть колодца также утепляют.

Схема смотрового колодца

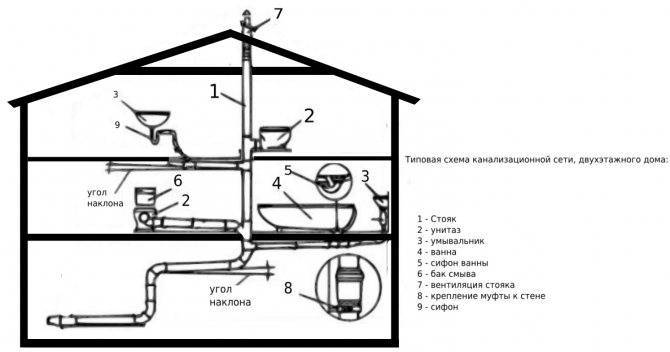

Проектирование схемы канализации

Проектирование и прокладка автономной канализационной системы включает две обязательных части:

внутренняя – включает коммуникации, проложенные внутри помещения;

наружная – объединяет коммуникации за границами постройки.

Проект прокладки канализационной системы при желании можно выполнить и собственными силами.

Канализация для бани своими руками: схема и пошаговый инструктаж по устройству

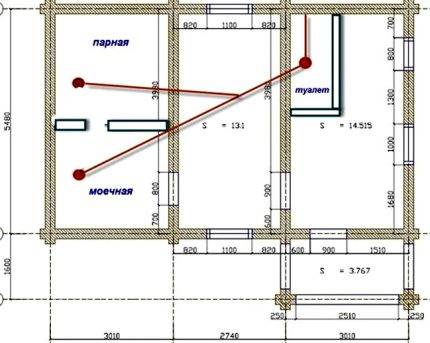

Выполненный в масштабе план строения с учетом толщины несущих стен и межкомнатных перегородок проще всего начертить на миллиметровой бумаге либо же клетчатом тетрадном листе

Для упрощения расчетов на плане необходимо указать:

  1. Места точек монтажа сантехнических приборов.
  2. Размеры помещений и расстояния от точек слива до перегородок.
  3. Место вывода основной магистрали.
  4. Установку фановой трубы (если предусмотрен унитаз).

На составленном плане сантехнические приборы соединяют с основной трубой по максимально короткой и при этом удобной траектории. Главная задача – минимизировать количество поворотов магистрали.

После этого суммируют длину коммуникаций, не забывая добавить припуск на толщину наружной стены, и приступают к составлению чертежа наружной разводки.

Основные правила, которые стоит учитывать при проектировании наружной разводки:

  1. На месте стыка внутренней и наружной канализации обустраивают смотровой люк.
  2. В точках поворота магистрали и местах, где разветвляются боковые ветки трубопровода, сооружают смотровые колодцы.
  3. Первый ревизионный колодец размещают не ближе, чем 3 метра от бани и не дальше, чем 12 метров.

Согласно прописанным нормам СНиП, при прокладке наружной канализации трубами D 100-150 мм через каждые 15-30 метров прямой магистрали необходимо сооружать смотровые колодцы.

Канализация для бани своими руками: схема и пошаговый инструктаж по устройству

Если в помещении предусмотрен унитаз, а сама постройка возведена на рельефном участке, имеющем большой угол наклона, потребуется соорудить многоступенчатую систему, предполагающую задействование перепадных колодцев

Имея дело с относительно ровным участком, при прокладке наружной сети на всей ее протяженности для обеспечения бесперебойной работы системы нужно лишь выдерживать угол наклона в 10-15 мм на каждый метр.

Изготовление

Если был выбран вариант самостоятельного изготовления септика, нужно изучить этапы проведения работ. Рекомендуется заранее составить чертеж будущей конструкции, подготовить расходники, инструменты.

Подготовка и проектирование

Чтобы правильно расположить вертикальный сливной канал, нужно нарисовать чертеж всего участка. На нем следует указать расстояние до каждого объекта, постройки, крупного дерева. Подобрать место.

Лопатами вырыть котлован под септик. Чем больше его глубина — тем лучше. При выборе глубины нужно учитывать высоту залегания грунтовых вод.

Инструменты и материалы

Для проведения работ следует подготовить:

  • бетономешалку, доски, рейки;
  • шуруповерт, молоток, гвоздодер;
  • строительный уровень;
  • арматуру, два металлических люка;
  • штыковую, совковую лопату;
  • ведра, кирпичи.

Дополнительно понадобится цемент, песок, гравий.

Опалубка

Прежде чем начинать замешивать цементный раствор, требуется собрать деревянную опалубку, в которую он будет заливаться. Выполнение работ:

  1. Сколотить общую опалубку из деревянных щитов.
  2. Разделить деревянную конструкцию на две секции отдельной перегородкой.
  3. С помощью толстых брусьев сделать распорки, которые будут удерживать конструкцию при заливке, застывании цементного раствора.

Чтобы увеличить надежность опалубки, между деревянными щитами рекомендуется закрепить арматуру.

Заливка бетоном

После сборки опалубки, можно приступать к замешиванию цементного раствора. Для этого нужно смешать 3 компонента:

  • 2 части гравия;
  • 1 часть цемента;
  • 2 части песка.

Когда смесь будет готова, к ней нужно добавить небольшое количество воды, тщательно перемешать. Заливается раствор одним разом или в несколько этапов. Второй вариант актуален для тех ситуаций, когда глубина септика большая, а опалубки до самого верха не хватает.

Подготовка к монтажу системы

Рассмотрим вариант с бетонным полом. Для начала необходимо представить хотя бы в уме схему коммуникаций. Длина сливной магистрали напрямую зависит от расстояния между выгребной ямой и запланированным местом расположения канализационного трапа. Сам же этот узел, устанавливаемый в пол, имеет решётку сверху.

Нижний вывод этого изделия имеет стандартный диаметр для подсоединения классических поливинилхлоридных труб, используемых в любой современной канализации.

Рыжие трубы используются для прокладки канализации снаружи, а серые — внутри помещения

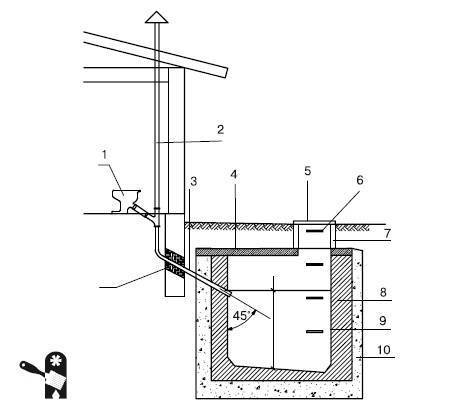

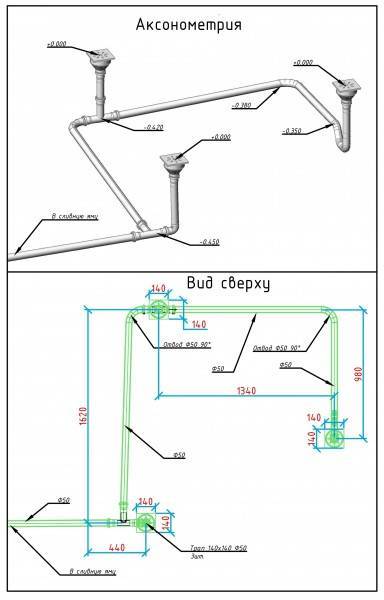

Чертёж системы водоотвода

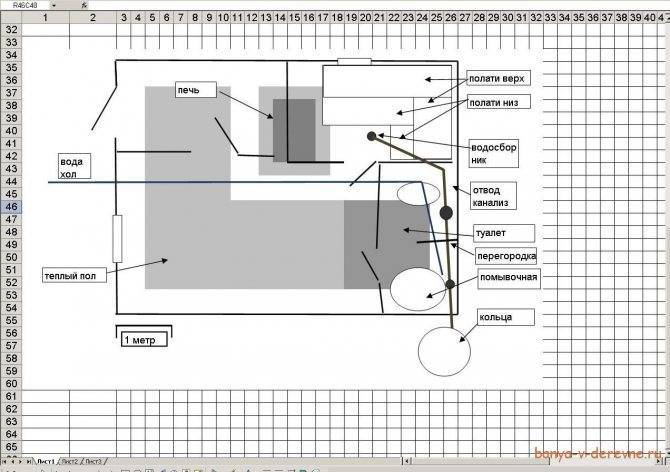

Нужно прорисовать на бумаге примерный эскиз строения пола, а также самого водоотвода, монтируемого под настилом. На рисунке желательно указать весь путь сливаемой воды от моечной до ямы.

Точные размеры для эскиза не обзяательны

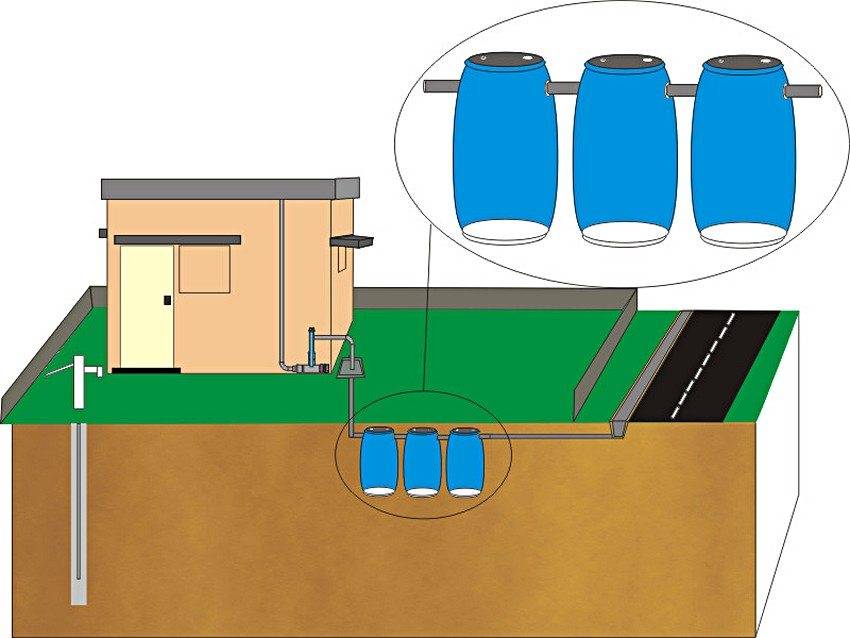

Кстати, яму часто оборудуют простой металлической бочкой. Достаточно выкопать полость подходящего размера и опустить туда старую поливочную ёмкость литров на пятьдесят.

Перед вхождением сливной трубы в канализационную яму часто делают вертикальный отвод, выводящий наверх трубу вентиляции. Это помогает избавиться от лишних запахов.

Выбор материалов

Для сливной линии используют, как правило, канализационную трубу ПВХ стандартным диаметром 100 мм. Магистраль собирается из двухметровых или метровых отрезков, которые стыкуются между собой посредством существующих у них раструбов на концах.

Для подсоединения простого трапа, у которого нет бокового отвода, к сливной трубе потребуется применить колено стандартного вида.

Внутри колена должно находиться уплотнительное кольцо

В то же время сам канализационный трап имеет типовую конструкцию в различных вариациях. Для бани можно выбрать как самый простой, так и усложнённый, поскольку такие изделия бывают с различными дополнительными функциями.

Большое значение для работы сливной системы имеет герметичность устройства, поэтому перед приобретением трапа рекомендуется собрать устройство и оценить плотность прилегания деталей

Также для возведения линии водоотведения может понадобиться канализационный тройник с ответвлением под сорок пять или под тридцать градусов.

Тройник понадобится, если вы хотите сделать дополнительный водоотвод от раковины

Помимо деталей ПВХ, нам понадобится «холодная» мастика для заделки щелей, если канализационная яма оборудована железной бочкой. Этот материал продаётся в металлических банках в строительных гипермаркетах. Перед закупкой всех деталей и расходников лучше составить список.

Мастику можно приобрести в любом строительном магазине

Расчёт длины труб

Чтобы посчитать длину сливной трубы, нужно знать расстояние от трапа моечной до канализационной ямы. Предположим, данная величина составляет 10 метров. Примем угол уклона сливной трубы равным 15 градусам. Тогда длину сливной магистрали можно найти из формулы косинуса острого угла в прямоугольном треугольнике.

Как известно, косинус острого угла прямоугольного треугольника равен отношению прилежащего катета к гипотенузе. В нашем случае катет — это то самое расстояние от ямы до слива по поверхности земли, а гипотенуза — длина наклонённой трубы. Находим с помощью калькулятора косинус угла в 15 градусов. Затем вычисляем искомую длину магистрали: L = 10 м / cos 15 = 10 м / 0,966 = 10,35 м.

Если принять угол уклона круче, то и сливная труба окажется длиннее.

Необходимые инструменты

Из инструментов нам понадобятся следующие позиции:

  • резиновый молоток (пригодится для забивания патрубков друг в друга);
  • лопата;
  • болгарка;
  • шпатель.

Болгарка понадобится для выпиливания проёма в металлической подземной ёмкости, через который войдёт сливная труба.

Варианты устройства гидрозатвора

Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.

Канализация для бани своими руками: схема и пошаговый инструктаж по устройству
Гидрозатвор
Канализация для бани своими руками: схема и пошаговый инструктаж по устройству
Гидрозатвор — пример

Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.

Трап с сухим затвором
Канализация для бани своими руками: схема и пошаговый инструктаж по устройству
Сухой гидрозатвор — схема

Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.

Описание системы Иллюстрация
В разрыв канализационной трубы устанавливают в вертикальном положении пластмассовую воронку диаметром немного большим, чем сечение трубы, и выходным отверстием диаметром 3 см. В воронку помещают пластиковый шарик (для пинг-понга или др.) такого размера, чтобы он перекрывал узкий выход. При попадании в трубу воды шарик всплывает.

Затвор из воронки и шарика. Пример для наглядности

Для устройства сухого затвора пластиковой канализации с диаметром трубы 50 мм потребуется переходник 50/110, который нужно немного доработать: срезать под углом и закрепить на нем круг из толстой резины. После чего конструкцию устанавливают на выходе трубы в септике или сливной яме. Канализация для бани своими руками: схема и пошаговый инструктаж по устройству

Сухой затвор

Канализация для бани своими руками: схема и пошаговый инструктаж по устройству

Сухой затвор в сточной яме

Оцените статью
