Гидрозатвор для канализации: классификация гидрозатворов и правила его монтажа

Отличительные черты бутылочных гидравлических затворов

Бутылочные приспособления чаще всего устанавливают на кухнях под мойками. Чтобы разобраться, как работает гидрозатвор, следует изучить его конструкцию. Изделие устроено таким образом, что частицы пищевых отходов задерживаются, предотвращая засорение системы с целью сохранения ее хороших эксплуатационных качеств. Одновременно такой затвор выполняет основную функцию, которая заключается в удержании неприятных запахов и исключении вероятности попадания их в помещение.

Бутылочный гидрозатвор состоит из труб и дополнительного элемента в форме бутылки, который является своеобразным контейнером для сбора пищевых отходов. Данная емкость располагается ниже уровня сливной трубы, это предоставляет свободный доступ к элементу. В контейнер входит сливная вертикальная труба, соединенная с мойкой, из боковой его части выведен патрубок для подключения к канализационной сети.

Бутылочные сифоны изготавливаются из полипропилена, однако в вопросе прочности уступают коленным аналогам. Это связано с тем, что соединение всех элементов может не выдержать сильного напора воды. Однако для эксплуатации на кухне бутылочный сифон подходит больше всего. Положительный момент также заключается в более низкой цене гидрозатвора для канализации 110 мм, которая составляет в среднем 250 руб.

Благодаря своему строению бутылочный гидрозатвор больше всего подходит для эксплуатации на кухне

Для нормальной эксплуатации устройства его необходимо периодически чистить, поскольку в полости емкости скапливаются остатки пищевых отходов, предотвращая свободный поток сливной воды. Чтобы очистить емкость, ее следует снять. Для этого откручивается накладная гайка, из контейнера вытряхивается весь мусор. Затем следует тщательно вымыть емкость изнутри при помощи моющих средств и горячей воды. После этого устройство устанавливается на прежнее место. Гайка плотно затягивается, чтобы исключить подтекание воды.

Выбор гидрозатвора для канализации

Современный строительный рынок предлагает большой ассортимент сифонов, которые могут отличаться по различным критериям:

1. По материалу изготовления.

Сифон из чугуна обязательно снабжается ревизионным окошком, чтобы можно было производить очистку канализации без ее полного монтажа.

Гидравлические затворы в таком исполнении в настоящее время еще применяются в промышленном строительстве.

1.2. Наиболее популярны гидрозатворы из пластика, чему способствует сравнительно невысокая цена на эти изделия. Не последнюю роль играют их высокие потребительские качества – гладкая внутренняя поверхность, химическая инертность. Кроме того, сифоны из пластиковых труб технологичны – их легко собирать и подгонять по месту расположения. Гидрозатворы для канализации своими руками изготавливаются чаще всего именно из этого материала.

Нужно обратить внимание на пластиковый водяной затвор из гофротрубы. При установке им можно придать практически любую форму и направление изгиба, что позволяет применять их в стесненных условиях расположения

1.3. Популярны металлические изделия из бронзы или латуни, покрытые электрохимическим способом слоем никеля. Это производится не только в декоративных целях, но и позволяет продлить срок действия арматуры, сохраняя поверхность от окисления.

Монтаж такой сантехники необходимо проводить с особой осторожностью, применяя инструмент с пластичными губками, чтобы избежать царапин на зеркальной поверхности изделий. 1.4

Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается

1.4. Гидрозатворы и другая сантехническая арматура из нержавеющей стали можно считать изделиями специального назначения. Их применяют в детских и лечебных учреждениях, на предприятиях общественного питания. Это производится для использования основных свойств материала – он прекрасно отмывается и легко обеззараживается.

1. По специальным качествам.

2.1.  Если производится подбор гидрозатвора для кухонной мойки, нужно остановить свой выбор на бутылочной конструкции. Такое устройство позволяет быстро снять наружный контейнер-накопитель и очистить его внутренность от остатков пищи из кухонной мойки, а то и достать золотое колечко, соскользнувшее с мокрого пальца.

2.2. Выбирая трап для душа, кухни или ванной комнаты следует учитывать периодичность использования этих помещений. Если они длительное время не работают, происходит пересыхание гидрозатвора с предсказуемыми последствиями. Поэтому для дачи все трапы должны быть дополнительно оборудованы сухими затворами.

2.3. При устройстве подключения к канализации ванн удобнее всего использовать гидрозатвор из гофрированного шланга, учитывая его способность размещаться в самых тесных местах.

При выборе гидрозатвора для канализации следует учитывать не только особенности места установки, но и использовать те преимущества, которые дает конструкция и другие особенности устройств.

Смотреть видео

Слив воды в бане с системой гидрозатвора.

Watch this video on YouTube

Что это такое, устройство, принцип работы, функции

Сухой затвор — это устройство, являющееся элементом системы по сбору и отведению сточных, талых или дождевых вод. В душевых трапах затвор располагается внутри сифона, который представляет собой трубку с резьбой, располагаемой с обеих сторон, производится чаще всего из полипропилена или пластика. Резьбовые соединения обеспечивают с одной стороны крепление к сантехническому прибору и с другой — выход в канализационную систему. Данные элементы нередко называют «сухими сифонами».

Сухой затвор для трапа вертикальный Viega. Фото Петрович

Внутри затвора располагается заслонка (клапан) в форме мембраны, поплавка или маятника, которая работает как клапан. Заслонка (клапан)  открывается под давлением сточной воды, которая уходит в канализационную систему, затем заслонка закрывается. Заслонка выполняет основные функции всей конструкции для сбора и отведения воды. Прежде всего, она перекрывает сечение трубы и предотвращает прохождение запахов из канализации в помещение.

В гидравлических затворах функцию клапана выполняет вода, но ее высыхание при длительном простое приводит к тому, что устройство перестает выполнять собственные функции. Поэтому гидравлические затворы подходят только для оборудования, которое эксплуатируется постоянно. Сухие затворы являются отличным решением для любых конструкций, поэтому они и пользуются повышенным спросом.

Важным отличием (и одновременно основным достоинством) сухих затворов в сравнении с другими видами оборудования является то, что они не пропускают стоки в обратную сторону, что исключают затопление помещения. Особенно это актуально для помещений, располагаемых на нижних этажах многоквартирных зданиях. Кроме этого, сухие затворы предотвращают попадание крупного мусора в канализационную систему.

Установка канализационного приямка

На участках с грунтами, которые медленно пропускают воду, рекомендуется обустраивать системы с канализационным приямком. Он изготавливается из водонепроницаемых материалов, поэтому эффективно отводит жидкие отходы через канализационную трубу за пределы участка.

Стойкий неприятный запах – это основная проблема, с которой можно столкнуться при использовании канализационного приямка. Лучший способ борьбы с запахами – обустройство гидравлического затвора из бетона или металла, которое требует соблюдения некоторых правил:

• Входное отверстие в приямок канализационной трубы устраивается на высоте до 12 см от уровня дна.
• Под сточной трубой монтируется пластина без дополнительной фиксации снизу.
• От днища приямка до установленной пластины выдерживается технологический зазор в 6 см. Этого достаточно, чтобы сделать правильный гидрозатвор.

Затвор заполняется жидкостью, чтобы предотвратить проникновение неприятных запахов из труб в помещение.

При выборе подходящей конструкции водоотвода рекомендуется учитывать следующие параметры:

• тип почвы на земельном участке;
• уровень промерзания почвы в холодное время года;
• габариты бани, интенсивность ее использования;
• наличие действующего водоотвода на участке;
• возможность подсоединения к центральной канализации.

На песчаниках лучше обустраивать водоотвод с дренажным колодцем. Для глинистых и суглинистых почв подойдет устройство с приямком и септиком.

Принцип действия и функции гидрозатвора

                Рассмотрим
подробнее, что такое

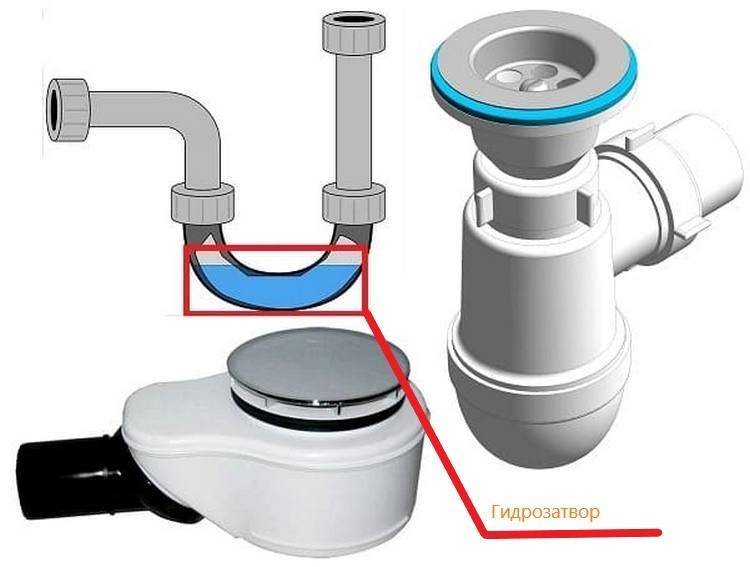

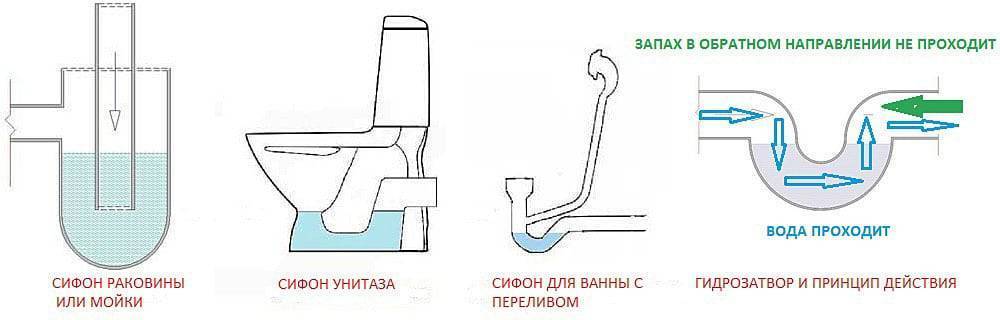

гидрозатвор в канализации и для чего он нужен. Простейший пример, способный
проиллюстрировать его действие — U-образный изгиб трубопровода, в котором по закону сообщающихся
сосудов находится уравновешенная водяная пробка. Она полностью перекрывает просвет трубы и обеспечивает преграду
для поступления в жилое помещение газов, которые в избытке находятся внутри
сообщающихся канализационных трубопроводов. В составе биогаза, как иначе
именуют канализационные газы, присутствуют вредные для здоровья, огнеопасные и
просто отвратительно пахнущие компоненты:

• метан;
• сероводород;
• водород;
• углекислый газ и т.д.

Проникновение биогаза крайне нежелательно, и самым простым и надежным способом отсечки является гидрозатвор. Есть и другие способы предотвратить поступление газов — например, применение бытовых канализационных пневматических клапанов, в частном доме используется установка фановой трубы. Однако, эти устройства не всегда достаточно эффективны и не полностью устраняют возможность появления дурного запаха. Поэтому водяной затвор для канализации всегда используется совместно с любыми дополнительными приспособлениями.

Неисправности гидрозатвора и их устранение

Несмотря на несложную конструкцию, гидрозатворы подвержены возникновению неисправностей, которые могут быть двух видов: частичное либо полное сокращение уровня воды в колене с выходом трубы к магистрали, а также непроходимость. Частичное осушение системы обычно происходит в том случае, если сантехнический прибор используется редко либо изначально был установлен неправильно. Необходимо проверить, насколько ровно располагается прибор, и соответствует ли его изгиб общим параметрам водопроводной системы.

Такая проблема, как полное осушение гидрозатвора, может возникать в системе, не предусматривающей вентиляцию. Для предотвращения ухода воды нужно установить на месте соединения канализационной сети со стояком специальный воздушный клапан, препятствующий возникновению вакуума. Что касается непроходимости трубы, достаточно прочистить ее при помощи вантуза или сантехнического троса либо воспользоваться средством против засоров из любого магазина бытовых товаров.

Чтобы избежать неисправностей гидрозатвора по причине его неправильной установки, при монтаже нужно следовать особым рекомендациям:

1. Убедитесь, что диаметры входных и выходных отверстий в точности соответствуют диаметру магистралей, к которым подключаются.
2. Устанавливайте коленные затворы строго по вертикали, в противном случае повышенная влажность в трубе может привести к образованию на ее стенках плесени. Вертикально необходимо устанавливать и сухой затвор, чтобы увеличить пропускную способность трубы и снизить вероятность ее засорения.
3. Снимите крышку емкости-отстойника перед установкой гидрозатвора и внимательно изучите положение нижнего края трубы по отношению к выходному отверстию. При сильном занижении сливной трубы происходит перекрытие магистрали и ухудшение слива. Край сливной трубы следует располагать на 2-3 см ниже выходного отверстия отстойника.

Помните, что неприметность гидрозатвора вовсе не делает его ненужным и не требующим к себе внимания элементом водосточной системы. К выбору и установке этого устройства необходимо подходить с полной ответственностью, в противном случае эффект станет обратным: запах из трубы будет только усиливаться, а со временем она может прорваться и затопить помещение.

Какой гидрозатвор выбрать?

Основной момент в выборе используемого гидрозатвора — это объемы производства и личные предпочтения по уровню комфорта для самогонщика. При больших объемах выработки не многим захочется использовать самодельные затворы с кучей трубочек, создающих эффект беспорядка. Таким людям можно посоветовать купить простой гидрозатвор, который будет отвечать потребности. Если же покупать его нет возможности или желания, то в таком случае можно без проблем сделать домашний аналог, который будет ничем не хуже промышленного.

Промышленные гидрозатворы

1. Двухкамерный. Этот вариант состоит из двух камер, последовательно соединенных между собой изогнутой трубкой. В камеры наливается вода, а трубка одним концом вставляется в горлышко бродильной тары, а другим выпускает углекислоту в воздух. На конец, вставленный в горлышко, обычно надевают резинку для более плотного прилегания. Через некоторое время использования резинки следует внимательно осмотреть, не появились ли трещинки, которые могут при высыхании резины возникать и пропускать воздух в брагу.
2. Разборный. Такой затвор представляет собой две вставляющиеся друг в друга камеры. Преимущество этого вида перед двухкамерным заключается лишь в малых размерах конструкции.

Гидрозатвор, встроенный в емкость

Встроенный гидрозатвор помогает заметно упростить процесс приготовления браги, а также облегчает контролирование брожения. Бродильная емкость, на которую устанавливается система, имеет герметичный люк, а сам затвор располагается в удобном месте. Среди преимуществ такой конструкции выделяют возможность многоразового применения, удобство расположения, надежность, безопасность, практичность.

Банка со встроенным гидрозатвором

Бродильные емкости завоевали большую популярность среди производителей домашних алкогольных напитков ввиду своей эргономичности, а исключение необходимости покупать или делать отдельный гидрозатвор сильно экономит время. Еще один неоспоримый плюс — гарантия герметичности всех соединений, что является наиважнейшим условием для качественного сбраживания.

Емкости со встроенными гидрозатворами имеют различные величины и формы, а изготавливаются из химически нейтральных материалов, например, нержавеющей стали, пищевого алюминия, стекла и специальных пластиков.

Принципы, по которым выбирают устройства

Для обустройства работы сантехники требуется сифон. Перед установкой сантехники опираются на такие факторы:

1. Параметры конструкции в собранном виде.
2. Рзновидность устройства.
3. Из какого материала трубы, крепежные элементы.
4. Сколько сливов имеет сантехника, также есть ли дополнительные подключения к ней.
5. Оснащен ли прибор системой защиты от засоров.
6. Сечение патрубков для входа и выхода воды.
7. Наличие переливной трубки.

Для сантехники на кухне подойдет бутылочный тип затвора, он предотвращает засорение канализации крупными частицами. Можно установить затвор коленного типа, но есть риск постепенного засорения труб.

Достоинства и недостатки гофрированных гидравлических затворов

Гофрированный тип сифона представлен полипропиленовой модификацией, которая отличается прочностью, гибкостью и возможностью монтажа при обустройстве систем канализации в малогабаритных помещениях. Благодаря своей пластичности такая труба может располагаться в тех местах, где нельзя разместить другие типы сифона. Это самый простой вариант, в составе которого присутствует минимальное количество элементов, не нуждающихся в сборке.

Гофрированный гидравлический затвор является самым простым вариантом с наименьшим количеством элементов

Гофрированный сифон можно поворачивать под любым углом и направлять в нужную сторону. Такой вариант гидрозатвора для канализации своими руками часто устанавливается под ванной, поскольку модель легко помещается в стесненном месте между полом и дном емкости. Один конец гидрозатвора подсоединяется к сливному отверстию, а второй – к канализационной трубе. При помощи гофры также можно организовать слив с гидрозатвором в бане частного дома.

Несмотря на множество достоинств, гофрированный сифон обладает единственным, но весомым недостатком. Поверхность трубы имеет ребристые стенки, на которых скапливается мусор в виде волос, мыла, песка и прочей грязи. Монтируя такой сифон, следует установить фильтр с мелкоячеистой решеткой.

При эксплуатации гофрированного гидрозатвора следует наблюдать за его состоянием. Образование провеса является причиной скапливания мусора. Складки начнут быстро изнашиваться, трескаться и пропускать воду.

Если гофрированный гидрозатвор не чистить, он может утратить свою эластичность и прочность

Как установить

На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:

На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.

• Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
• Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
• Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
• Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.

Рис. 13 Сифон под ванну – схема сборки

Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.

Установка гидрозатвора

• Если требуется монтаж сифона с одним сливом, допускается присутствие одной решетки, зафиксированной нижней гайкой с примыканием к сливу.
• В варианте с двумя выходами потребуется установить сантехническую деталь с соответствующими параметрами.
• Если требуется подсоединение бытовой техники с системой слива, возникает необходимость в сифоне с лишним отводом.
• Для ванны потребуется присутствие тройника, к которому примкнет труба перелива. При достижении воды отверстия, она выйдет через верхний слив, и тем самым защитит от наводнения.

Подсоединение гидрозатвора требует выполнения конкретных условий:

• мойки и ванная подключаются через автономный сифон в 50 мм;
• запрещается одновременное подсоединение двух моек к одной водной запорной системе;
• помним об уплотнительном кольце (в 1,5 см) на краю отводной трубы. Оно необходимо для выравнивания стыков окружностей трубы и раструба;
• зазоры и щели маскируются герметиком.

Для чего нужен гидрозатвор

При брожении сахар разлагается дрожжами на воду, спирт и углекислый газ, который получается в достаточно большом количестве (4 м³ при получении 1 л спирта). Накопление газа в ёмкости приводит к образованию повышенного давления, от которого следует избавляться. Углекислый газ следует удалять, но так, чтобы к продуктам брожения не попал кислород. На спиртзаводах отводимый газ собирают и при помощи повышения давления превращают в углекислоту. В домашних условиях газ отводят в воздух или сбросное устройство, подключаемое к канализации. Для предохранения от попадания воздуха используются специальные устройства называемые гидрозатворами.

О необходимости применения обратных клапанов идёт давний спор. Часть виноделов считает, что брага должна дышать. При активной фазе брожения выделяемый углекислый газ не дает воздуху соприкасаться с брагой и процесса окисления спирта в уксус не происходит. Следует отметить, что выделяемый газ значительно тяжелее воздуха и всегда опускается вниз. Но как только начинается фаза дображивания, процесс выделения газа уменьшается и в емкости без гидрозатвора брага получает доступ к кислороду, вследствие чего начинается процесс переработки спирта в уксус. В результате переработки окисленной браги самогон получит неприятный запах и вкус, при этом выход спиртосодержащей жидкости значительно уменьшится. Поэтому начинающим производителям домашних напитков следует использовать приспособления предохраняющие контакт продуктов переработки с кислородов, оставив эксперименты с дышащей брагой более опытным специалистам.

Установка своими руками

Для монтажа могут потребоваться:

• разводной ключ,
• отвёртка,
• фум-лента,
• силиконовый герметик.

Установка затвора под раковину или мойку осуществляется просто:

• закрепляем патрубок и решётку, которая предохранит канализацию от крупного мусора (про обслуживание септиков Топас своими руками написано в этой статье), в отверстии мойки с помощью фиксирующей гайки;
• надеваем сифон на сливной патрубок и фиксируем его запорным кольцом. Если в раковине, предусмотрено два сливных отверстия – устанавливается затвор с двумя входами.

  Подключение посудомоечных машин (как провести воду в частный дом от центрального водопровода) осуществляется через специальные модели сифонов;

• при помощи шланга подсоединяем отводной патрубок к канализации. Элементы соединяются, герметично, при помощи уплотнительных колец и силиконового герметика.

Крепление гидрозатворов:

• унитаза,
• писсуара,
• ванн и душевых кабин — осуществляется несколькими способами, в зависимости от подведённого трубопровода.

Унитазы подсоединяются при помощи пластиковых патрубков или гофрированных труб. Герметизация проводится с помощью герметика или цементного раствора.

Установка сифонов с переливами проводится, аналогично, устройствам без перелива.

Шланг перелива присоединяется к предварительно смонтированному на трубе тройнику.

Возможные проблемы

При эксплуатации внутренней канализации обращаем внимание на несколько моментов, которые могут вызвать появление запаха и срыв шлангов с патрубков сифона:

• затвор постоянно заполнен водой. При редком использовании в загородном доме, вода испаряется, и ничто не препятствует проникновению запахов в помещение;
• периодические разборки сифона требуют тщательной проверки соединительных элементов. Ослабляются запорные гайки, высыхают и трескаются уплотнительные кольца.

  Это становится причиной протечек и появления неприятного запаха;

• перепады давления внутри канализации. Водяной слой, в этом случае, выдавливается в канализацию, и затвор перестаёт функционировать;
• образование разреженного пространства. Проблема появляется при неправильно подобранных трубах.

  Объём сливаемой воды полностью перекрывает диаметр трубы, и за ним образуется вакуум.

В последней ситуации, возможен, разрыв соединения канализации (какая нужна муфта для соединения гофрированных канализационных труб написано в этой статье) и затвора или срыв всего сифона.

Кроме неподходящего диаметра, такое может случится при:

• отсутствии уклона,
• появлениях засоров,
• обледенений.

СОВЕТ! При эксплуатации сифонов на дне колб или шлангов скапливается мелкий осадок.

Этого можно избежать, используя мелкоячеистую сетку с решёткой на сливном отверстии раковины.

Сделать в бане

Устройство канализации в бане проводится по тем же принципам, что и в жилом доме.

Отдельного упоминания заслуживает конструкция сухого затвора.

Нерегулярное использование бани приводит к испарению водяного слоя, возможно, замерзание воды в зимний период.

Существуют два типа таких затворов:

• поплавковый,
• маятниковый.

Поплавковое устройство подразумевает верхний слив.

В рабочем состоянии водяной слой поднимает специальный пластиковый поплавок, и затвор работает, как разновидность гидрозатвора.

При испарении воды поплавок опускается, надёжно перекрывая сливное отверстие.

В маятниковом типе реализованы две пластиковые шторки, которые под собственным весом закрывают сливное отверстие.

Ток воды открывает шторки.

Любой из сухих затворов, содержит в своей конструкции, элементы классического сифона.

Название «сухой», появилось из-за возможности блокировать запах, при отсутствии водяного слоя.

Гидрозатвор на канализацию для бани

Гидрозатвор — это специально созданная водяная пробка, которая предотвращает попадание «ароматов» канализации в помещение. Вода скапливается в выгнутом участке трубы, полностью перекрывая диаметр. Таким образом, вода не дает запахам проникать в помещение.

Принцип организации гидрозатвора на канализацию

Когда нужно использовать гидрозатвор в бане

В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.

Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.

Гидрозатвор канализационный бутылочного типа

Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.

Так выглядит гидрозатвор для пластиковой канализации

В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.

Верхняя и нижняя части гидрозатвора CENTER AQUAPA

После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.

Верхняя часть гидрозатвора находится на уровне самой нижней точки

У данного гидрозатвора два плюса:

1. Он дополнительно выполняет роль отстойники;
2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Как сделать гидрозатвор своими руками

Достаточно легко можно сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.

Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело. Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет, придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

Что такое сухой гидрозатвор

Есть еще один вариант гидрозатвора – сухой. В нем нет воды, а в качестве заслонки используются различные материалы. Как вы понимаете, такой гидрозатвор не замерзает. Сухих гидрозатворов для канализации несколько видов:

Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.

Так выглядит слив с сухим гидрозатвором на канализацию

• Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
• Более сложные технологически модели, в которых используется молекулярная память материалов.

Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры) и освобождает сток. Такая система функциональна и в зимних условиях: даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Как выбрать?

Важнейшим элементом любого сифона является патрубок гидрозамка. При прочих равных условиях всегда стоит отдавать предпочтение моделям, в которых этот элемент имеет бутылочную конструкцию, так как его гораздо легче очищать, чем модели с изгибом трубы. Выбирать гофрированные варианты стоит только в случаях, когда все остальные конструкции никак не получается вписать в имеющееся пространство. Связано это с тем, что на гофрированных стенках часто образуются отложения мусора, приводящие к появлению неприятных запахов, а очищать такой сифон гораздо сложнее, чем изделия других конструкций.

При выборе материала стоит оценить предполагаемые условия эксплуатации сифона. Если место его размещения не предполагает риска ударов и других механических воздействий, а сливаемые жидкости будут иметь температуру не больше 95°С, то вполне оправдано применение изделий из пластика. Если же в систему будет иногда сливаться кипяток, а место установки сифона недостаточно защищено от внешних воздействий, то лучше приобрести изделие из нержавейки или другого металла.

Выбирая габариты воронки, следует учитывать количество стоков, которые в нее будут переливаться. Чем больше выводов будет подведено к этому элементу, тем большей должна быть его ширина. Воронку стоит брать с запасом ширины, чтобы исключить образование брызг, а также обеспечить возможность подключения дополнительных стоков в будущем

Еще один нюанс, который важно учесть – материал, из которого изготовлен элемент, должен обладать большей устойчивостью к высоким температурам, чем вся остальная конструкция

Перед покупкой конкретной модели важно предварительно ознакомиться с отзывами людей, которые уже приобретали такое изделие

Особое внимание нужно обратить на характеристики надежности сифона

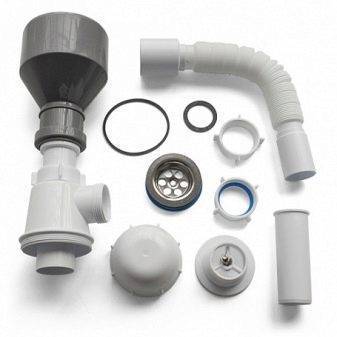

Для опытного мастера не составит большого труда изготовить конструкцию с разрывом потока самостоятельно с помощью любого обычного сифона и воронки подходящих размеров

При этом важно использовать достаточно широкую воронку, правильно подогнать элементы друг под друга, обеспечить герметичность собранной системы и придерживаться рекомендованной высоты свободно падающей струи

Обзор сифона с разрывом струи смотрите в видео ниже.

Советы по изготовлению гидрозатвора своими руками

Изготовление данного устройства требует некоторых специальных навыков и наличия определенных инструментов. Сначала фрагмент трубы изгибают в форме буквы «U». Далее получившийся элемент приваривают или крепят с помощью муфт к трубе там, где заканчивается воронка стока. Высоту гидрозатвора принято делать около 50 – 70 мм. Данные работы проводят во время закладки фундамента и заливки пола. Но возможно обустроить гидрозатвор даже в том случае, если баня уже выстроена, но неприятный запах не дает возможности нормально ею пользоваться.

Если баня стоит на столбчатом фундаменте, надо под постройкой приварить к месту слива необходимый фрагмент труб, сифон. Если же фундамент иного типа, придется разбирать пол. Разбирают доски либо при помощи болгарки разрезают бетонный пол в месте слива, а там уже присоединяют нужный фрагмент.

Поделиться
Твитнуть
Запинить
Нравится
Класс
WhatsApp
Viber
Телеграмка

Сухой гидрозатвор

                Существует еще одна разновидность сифона — сухой трап, или, как его иногда неправильно называют — сухой гидрозатвор для канализации, поскольку гидрозатвор быть сухим не может по определению.

Он также обеспечивает отсечку биогаза, а также работает как обратный клапан, препятствуя движению сточных вод в обратную сторону. Это полезная функция для жителей нижних этажей, у которых возможно такое явление при засорении канализационного стояка в подвале.

Кроме того, конструкция сухого сифона делает невозможным срыв гидрозатвора. Возможно это при редком использовании сантехникой, большим давлением внутри системы или, наоборот, сильным разрежением из-за слива большого объема воды.

Сухой сифон для канализации может иметь разную конструкцию:

• мембранный. Один из самых простых и надежных вариантов, основой которого является трубчатая мембрана, размыкающаяся при проходе воды и вновь смыкающая при ее отсутствии;
• поплавочный. Является компромиссным вариантом конструкции между сухим и гидравлическим вариантом. Его можно изготовить самостоятельно, используя теннисный шарик. При проходе воды он отклоняется, после чего всплывает и перекрывает слив, препятствуя обратному движению жидкости и газа;
• маятниковый. Представляет собой род гравитационного клапана, который пропускает стоки и вновь перекрывает проход под действием собственного веса.

мембранный

Существуют также более сложные
конструкции с молекулярной памятью, высокотехнологичные и дорогие устройства,
основанные на упругости материалов и свойстве принимать исходное положение
после деформации.
